Presentación del tema: "0, Vmin 2^n-1, Vmax Conversión A/D Rango conversor Resolución Periodo de muestreo Rango señal t Número de bits."— Transcripción de la presentación:

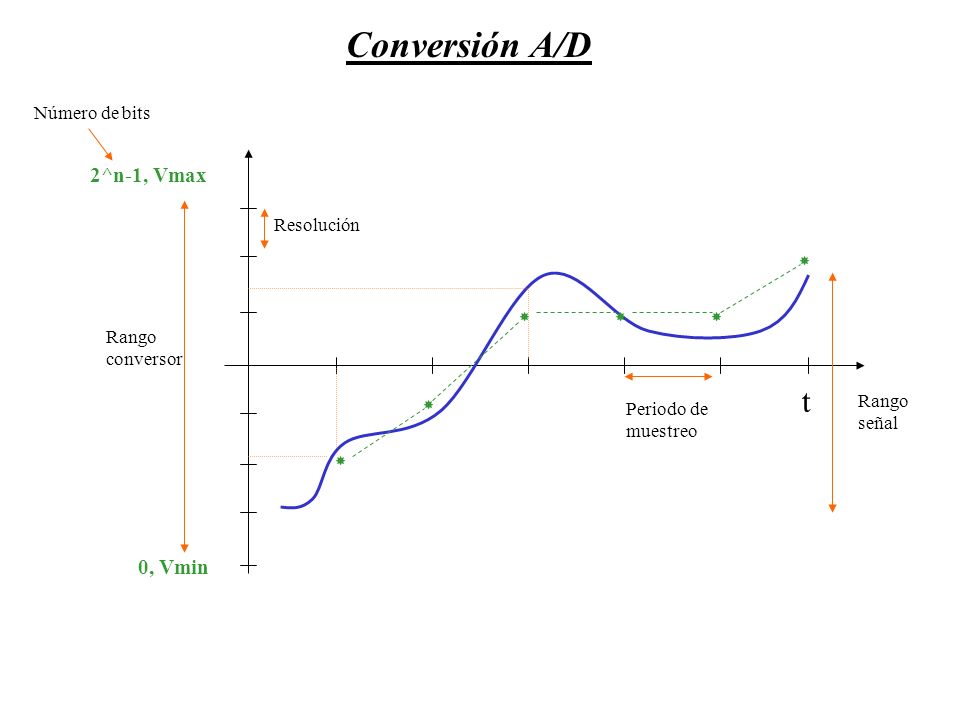

1 0, Vmin 2^n-1, Vmax Conversión A/D Rango conversor Resolución Periodo de muestreo Rango señal t Número de bits

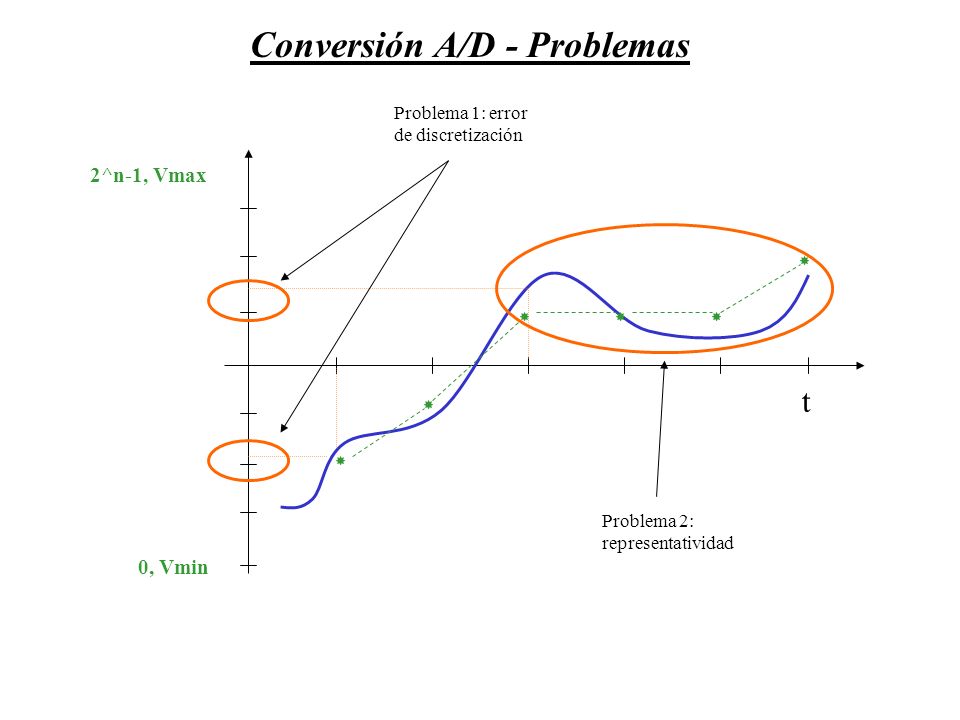

2 0, Vmin 2^n-1, Vmax Conversión A/D - Problemas t Problema 1: error de discretización Problema 2: representatividad

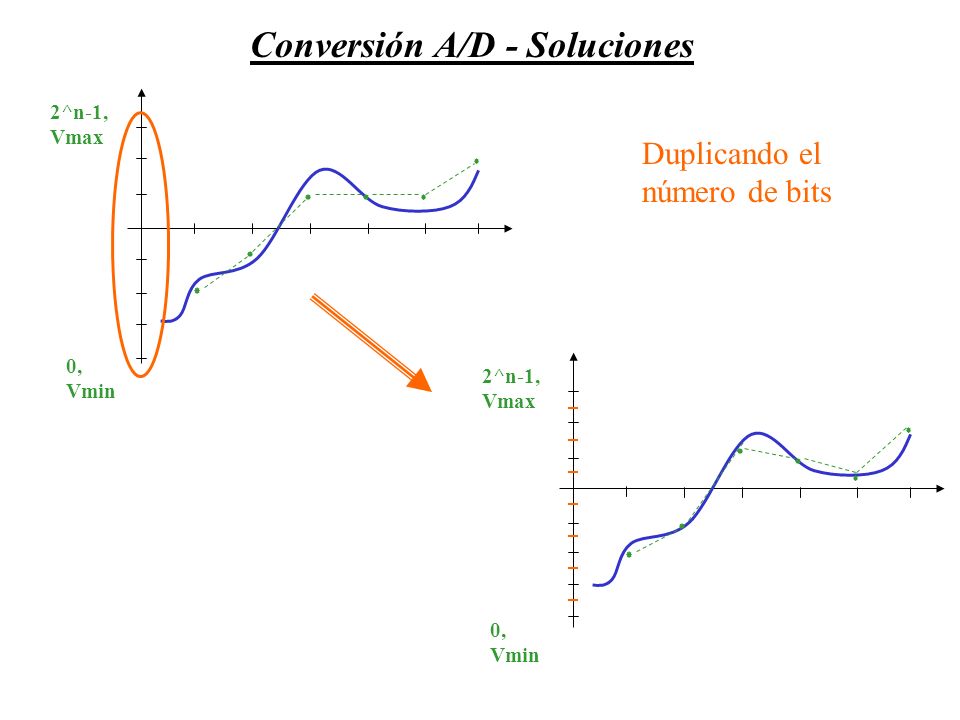

3 Conversión A/D - Soluciones 0, Vmin 2^n-1, Vmax Duplicando el número de bits 0, Vmin 2^n-1, Vmax

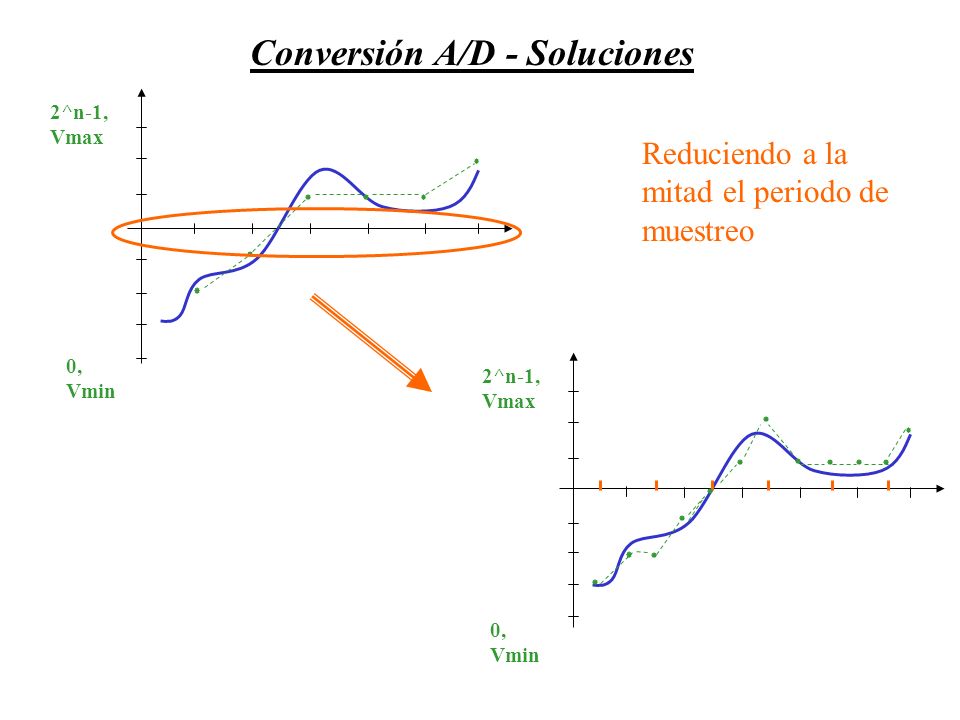

4 0, Vmin 2^n-1, Vmax Reduciendo a la mitad el periodo de muestreo 0, Vmin 2^n-1, Vmax Conversión A/D - Soluciones

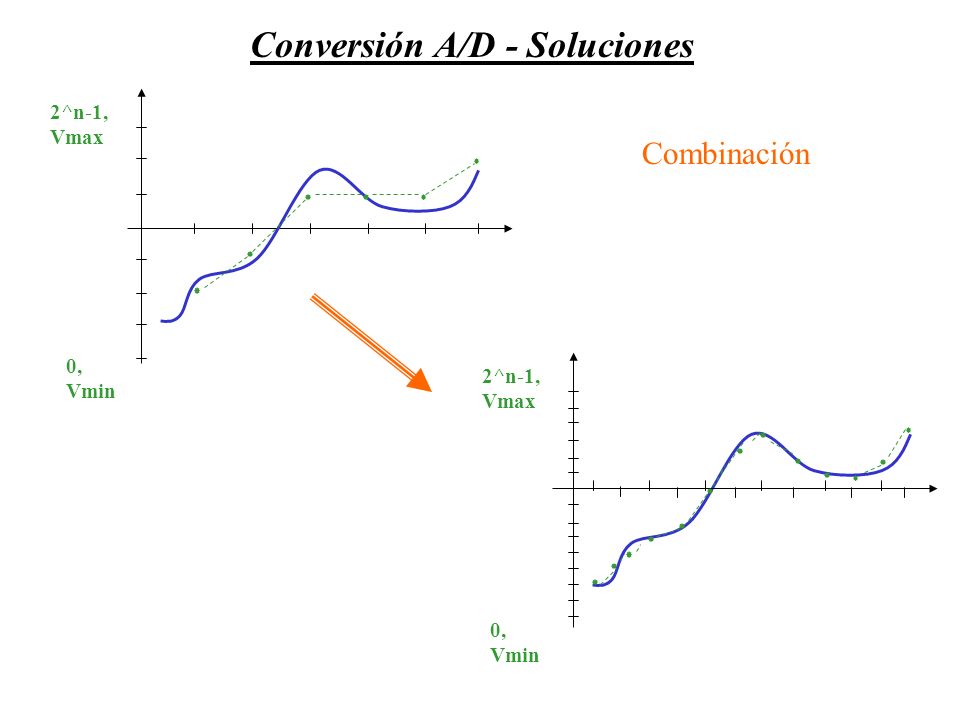

5 0, Vmin 2^n-1, Vmax 0, Vmin 2^n-1, Vmax Combinación Conversión A/D - Soluciones

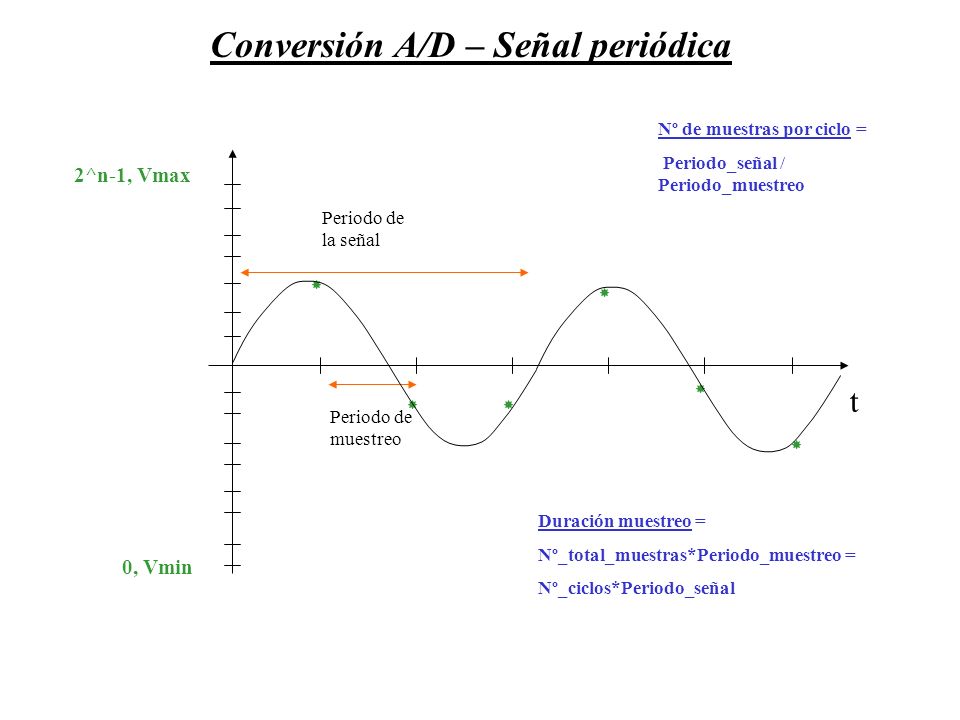

6 0, Vmin 2^n-1, Vmax Conversión A/D – Señal periódica Periodo de muestreo t Periodo de la señal Nº de muestras por ciclo = Periodo_señal / Periodo_muestreo Duración muestreo = Nº_total_muestras*Periodo_muestreo = Nº_ciclos*Periodo_señal
