1 CALDEROS

2 Integrantes Morales Chacón, Christian Paredes Benavides, Arturo
Ureta Quiroz, Edwin Vergara Muro, César

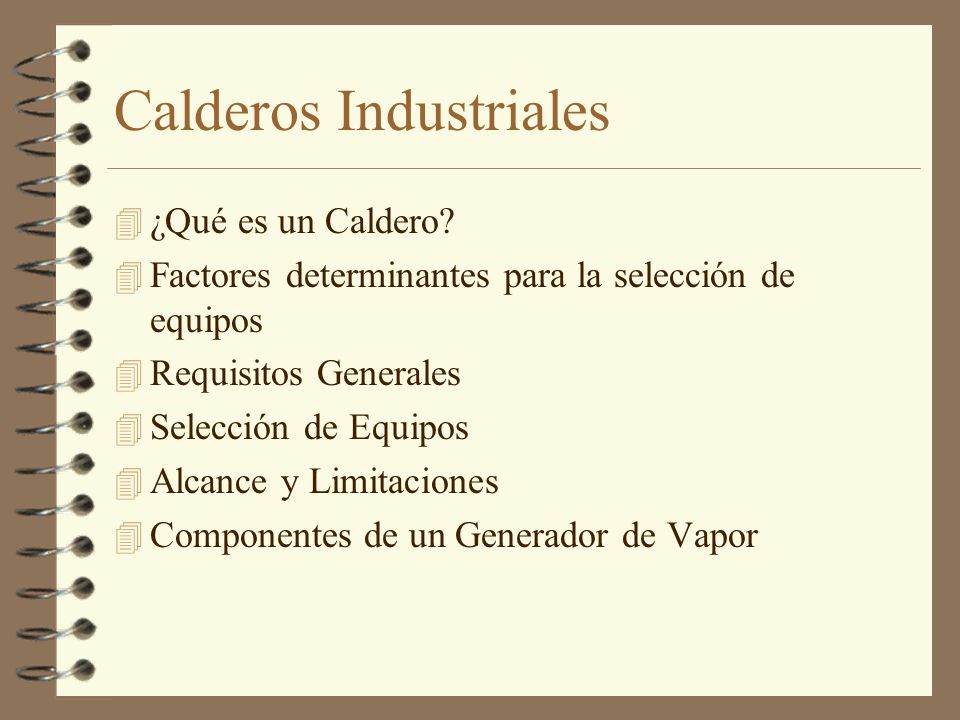

3 Calderos Industriales
¿Qué es un Caldero? Factores determinantes para la selección de equipos Requisitos Generales Selección de Equipos Alcance y Limitaciones Componentes de un Generador de Vapor

4 Clasificación de las Calderas
Uso Móviles Estacionarias Presión De Mínima Presión De Baja Presión De Generación de Fuerza Materiales de que están construidas Contenido de los tubos Calderas de tubos de humo o pirotubulares Calderas acuotubulares

5 Forma y posición de los tubos Fuente de calor y combustión
Sistema de circulación Circulación Normal Circulación Forzada Posición del hogar Tipo de fogón Forma general

6 Tipos de Calderas Calderas de acero.
Calderas del tipo igneotubulares o de tubos de humo Calderas del tipo acuotubular o de tubos de agua Calderas horizontales de tubos rectos. Calderas de tubos curvados de circulación normal y forzada. Calderas de cuerpo de acero. Calderas de hierro colada. Calderas de diseño especial.

7 Calderas Igneotubulares o Pirotubulares:

8 Calderas Igneotubulares o Pirotubulares:

9 Calderas Acuotubulares:

10 Calderas Acuotubulares:

11 Tiro Es la diferencia entre la presión de la caldera y la presión atmosférica. El tiro es necesario para el funcionamiento del hogar de una caldera, con el fin de poderle suministrar el aire necesario para la combustión del combustible y arrasar los gases quemados hacia el exterior a través de la chimenea

12 Tiro Natural Se produce por el efecto generado por una chimenea. Su valor depende de la altura de la boca de la chimenea sobre el nivel del emparrillado del hogar

13 Tiro Mecánico Es el tiro creado por la acción de inyectores de aire, vapor o meciante ventiladores, el cual se requiere cuando deba mantenerse un determinado tiro con independencia de las condiciones atmósféricas y del régimen de funcionamiento de la caldera

14 Tipos de Calderas

15

16 Calderas en Centrales Térmicas

17 Funcionamiento de una Caldera

18 Ciclo Combinado Este ciclo combina el Ciclo Rankine con el cilo Brayton de esta forma se consigue un aumento de potencia gracias a la caldera recuperadora de calor.....

19 Esquemático del Ciclo Combinado

20 Sistema de control computarizado que
incrementa la seguridad y eficiencia Habilitado para operación remota y análisis de características Lo ultimo en seguridad y presición Capaz de comunicarse con sistemas de control centralizados Habilitado para calderas pirotubulares y acuotubulares Controla y mantiene la óptima relación aire/combustible Mejora la eficiencia Analisis con diagnósticos seguro y un gran display para leer toda la información manejada Seguridad probada

21 Quemador Avanzado Razones de llama garantizados de 10:1 en gas y 8:1 en petroleo diesel Reduce el stress térmico de los elementos mecánicos causados por el ciclaje ON-OFF Elimina los ciclos de purga para incrementar la eficiencia Provee mayor constancia en la presión de vapor o temperatura en el agua Provee una rápida respuesta en los cambios en la carga
