Calderas de tubo recto de humo Alumnos: Armando Meléndrez Clarín Jorge Armando Ibarra Márquez Rogelio Rodríguez Velazquez Juan Carlos de la Torre Pérez.

Presentaciones similares


Presentación del tema: "Calderas de tubo recto de humo Alumnos: Armando Meléndrez Clarín Jorge Armando Ibarra Márquez Rogelio Rodríguez Velazquez Juan Carlos de la Torre Pérez."— Transcripción de la presentación:

1 Calderas de tubo recto de humo Alumnos: Armando Meléndrez Clarín Jorge Armando Ibarra Márquez Rogelio Rodríguez Velazquez Juan Carlos de la Torre Pérez Grado: 6 CD Turno: Vespertino Fecha: 06 Agosto 2011

2 Una caldera es una máquina de ingeniería que está diseñada para generar vapor saturado. Las calderas, están ampliamente extendidas tanto para uso industrial como no industrial, encontrándose en cometidos tales como, generación de electricidad, procesos químicos, calefacción, agua caliente sanitaria, etc. Introducción

3 Para efectos de nombrar a quien inventó la máquina de vapor, tal como cambió al mundo para la revolución industrial, se reconoce James Watt como su inventor ya que la patento. Pero señalar quién inventó la máquina de vapor con certeza, es casi imposible ya que existen evidencias de dispositivos de vapor en diferentes épocas y partes del mundo que sin duda antecedieron a las calderas. Antecedentes

4 el mecánico James Watt. mejoró notablemente, la máquina performance creada por Newcomen ya que se evitaba la pérdida de calor. La primera máquina de vapor que inventó Watt, vio la luz en Gracias a la ayuda económica de Matthew Boulton. Ambos crearon una firma, para explotar la patente de la máquina de vapor recién creada.

5 Definición: Una caldera es el conjunto de elementos cuya función es convertir el agua en vapor a presión y temperaturas predeterminadas. Existen 2 tipos Si por el interior de los tubos circulan gases o fuego, se les clasifican en calderas pirotubulares (tubos de humo) y calderas acuotubulares (tubos de agua). Desarrollo del tema

6 Componentes principales de una caldera

7 Calderas de tubos de humo (pirotubulares) Son aquellas en que los gases y humos provenientes de la combustión y pasan por tubos que se encuentran sumergidos en el agua.

8 Sección de una caldera pirotubular

9 Características: Presiones hasta 150 LPPCM Generación de vapor hasta 150 KLb/h (68 Ton/h) Generación de vapor saturado Pequeñas dimensiones Carcasa cilíndrica

10 Ventajas: Menor costo inicial debido a su simplicidad de diseño. Mayor flexibilidad de operación Menores exigencias de pureza en el agua de alimentación.

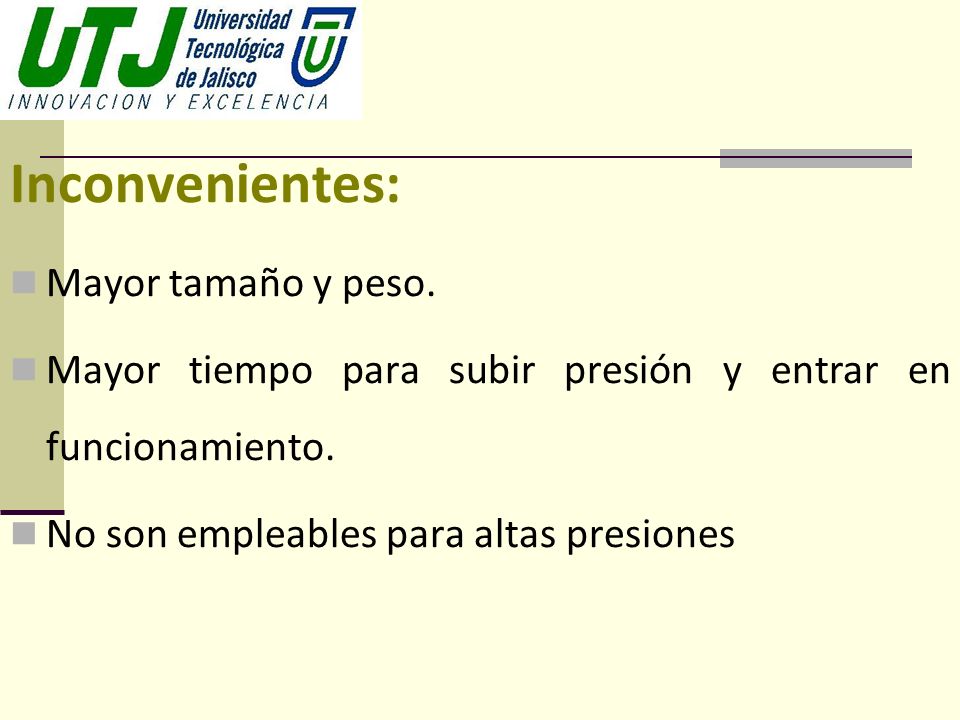

11 Inconvenientes: Mayor tamaño y peso. Mayor tiempo para subir presión y entrar en funcionamiento. No son empleables para altas presiones

12 Funcionamiento de una caldera

13 Equipos complementarios DeaireadoresSistemas de Inyección Suavizadores de Agua Tanques de Diesel

14 Riesgos de una caldera: Aumento súbito de la presión: Sucede por disminución en el consumo de vapor, o descuido del operador y hay exceso de combustible en la cámara de combustión. Descenso rápido de la presión: Se debe al descuido del operador en la alimentación del fuego. Descenso excesivo del nivel de agua: Si el nivel desciende por debajo del limite minino la caldera derverà ser parada y hasta que enfríe volver a arrancarse Explosiones: son desastres de gravedad extrema, que casi siempre ocasionan la muerte a cierto número de personas

15 Referencias bibliográficas ORES.ppt as-cesarvergara.ppt mos.htm
