1 DAEWOO ELECTRONICS CORP DE MEXICOCONTROL DE CALIDAD

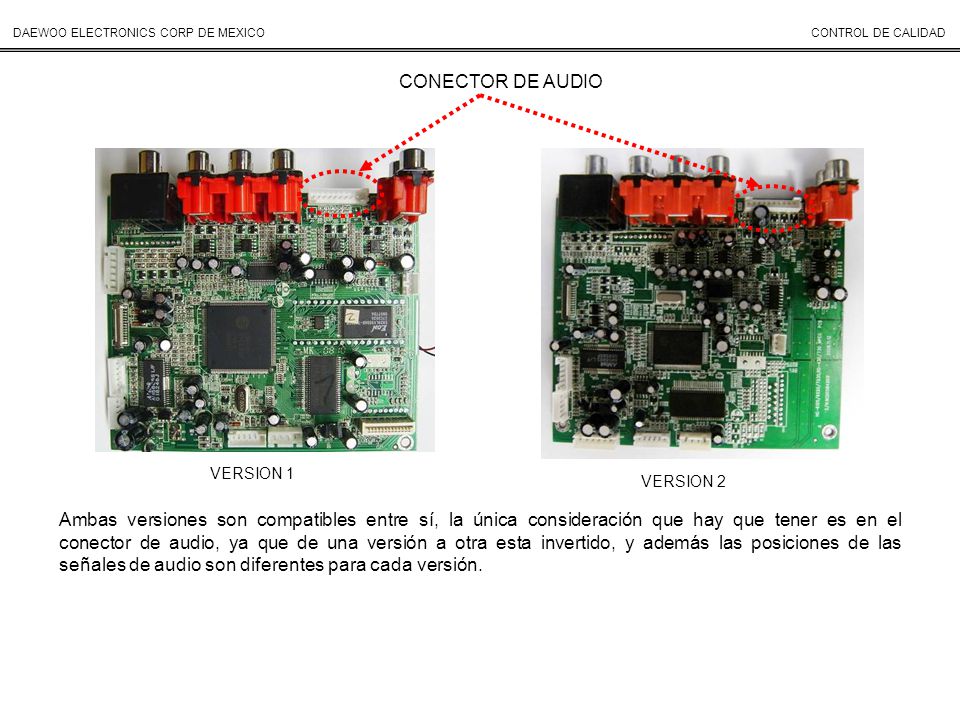

2 DAEWOO ELECTRONICS CORP DE MEXICOCONTROL DE CALIDAD VERSION 1 VERSION 2 CONECTOR DE AUDIO Ambas versiones son compatibles entre sí, la única consideración que hay que tener es en el conector de audio, ya que de una versión a otra esta invertido, y además las posiciones de las señales de audio son diferentes para cada versión.

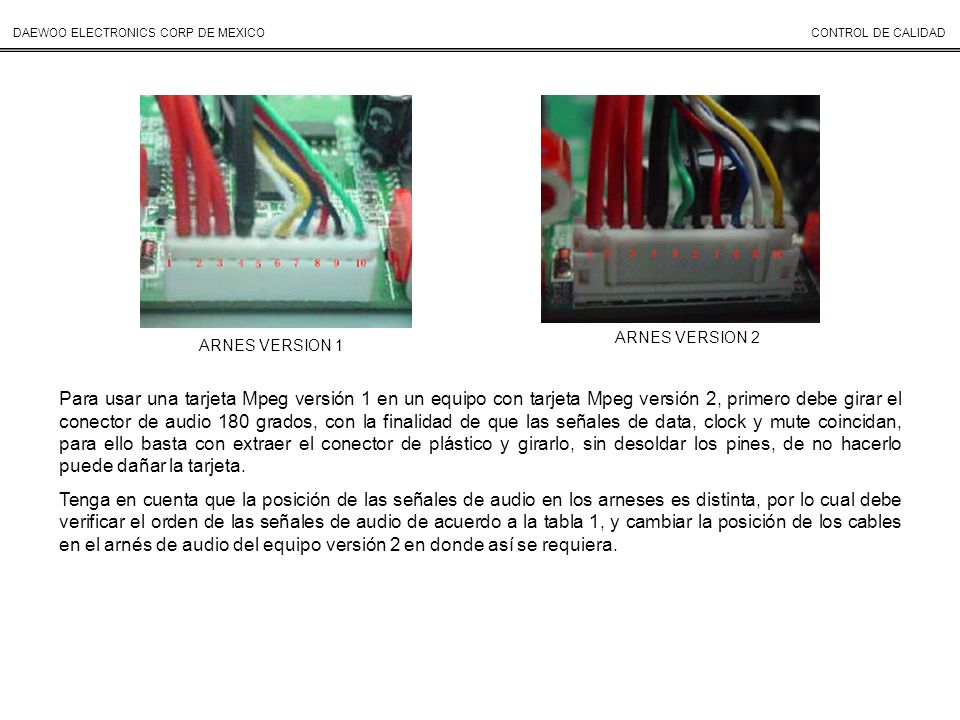

3 DAEWOO ELECTRONICS CORP DE MEXICOCONTROL DE CALIDAD ARNES VERSION 1 ARNES VERSION 2 Para usar una tarjeta Mpeg versión 1 en un equipo con tarjeta Mpeg versión 2, primero debe girar el conector de audio 180 grados, con la finalidad de que las señales de data, clock y mute coincidan, para ello basta con extraer el conector de plástico y girarlo, sin desoldar los pines, de no hacerlo puede dañar la tarjeta. Tenga en cuenta que la posición de las señales de audio en los arneses es distinta, por lo cual debe verificar el orden de las señales de audio de acuerdo a la tabla 1, y cambiar la posición de los cables en el arnés de audio del equipo versión 2 en donde así se requiera.

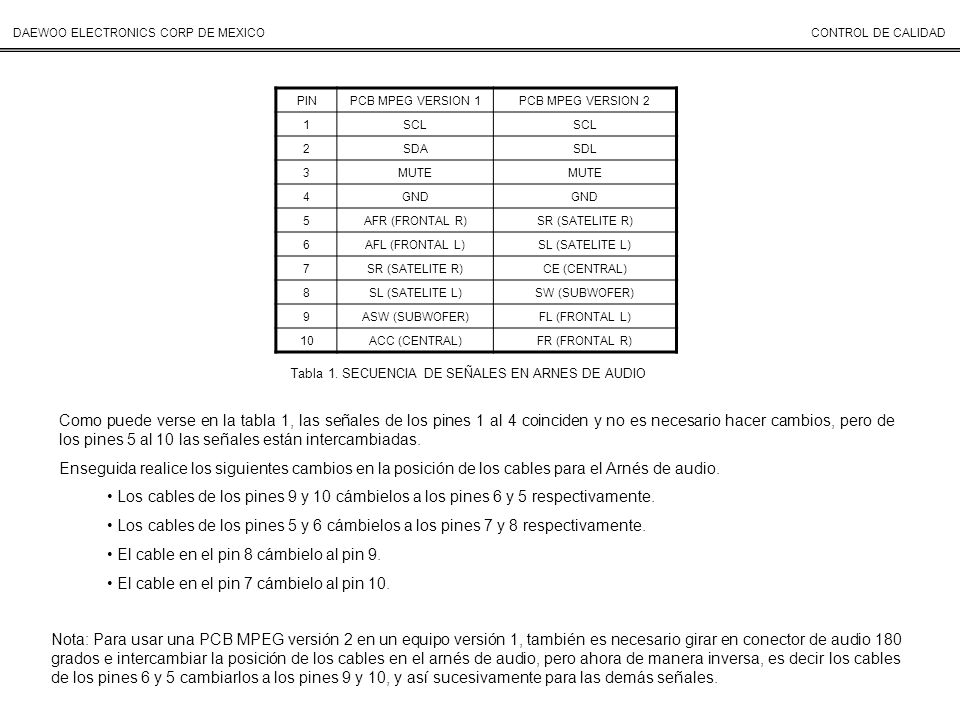

4 DAEWOO ELECTRONICS CORP DE MEXICOCONTROL DE CALIDAD PINPCB MPEG VERSION 1PCB MPEG VERSION 2 1SCL 2SDASDL 3MUTE 4GND 5AFR (FRONTAL R)SR (SATELITE R) 6AFL (FRONTAL L)SL (SATELITE L) 7SR (SATELITE R)CE (CENTRAL) 8SL (SATELITE L)SW (SUBWOFER) 9ASW (SUBWOFER)FL (FRONTAL L) 10ACC (CENTRAL)FR (FRONTAL R) Tabla 1. SECUENCIA DE SEÑALES EN ARNES DE AUDIO Como puede verse en la tabla 1, las señales de los pines 1 al 4 coinciden y no es necesario hacer cambios, pero de los pines 5 al 10 las señales están intercambiadas. Enseguida realice los siguientes cambios en la posición de los cables para el Arnés de audio. Los cables de los pines 9 y 10 cámbielos a los pines 6 y 5 respectivamente. Los cables de los pines 5 y 6 cámbielos a los pines 7 y 8 respectivamente. El cable en el pin 8 cámbielo al pin 9. El cable en el pin 7 cámbielo al pin 10. Nota: Para usar una PCB MPEG versión 2 en un equipo versión 1, también es necesario girar en conector de audio 180 grados e intercambiar la posición de los cables en el arnés de audio, pero ahora de manera inversa, es decir los cables de los pines 6 y 5 cambiarlos a los pines 9 y 10, y así sucesivamente para las demás señales.
