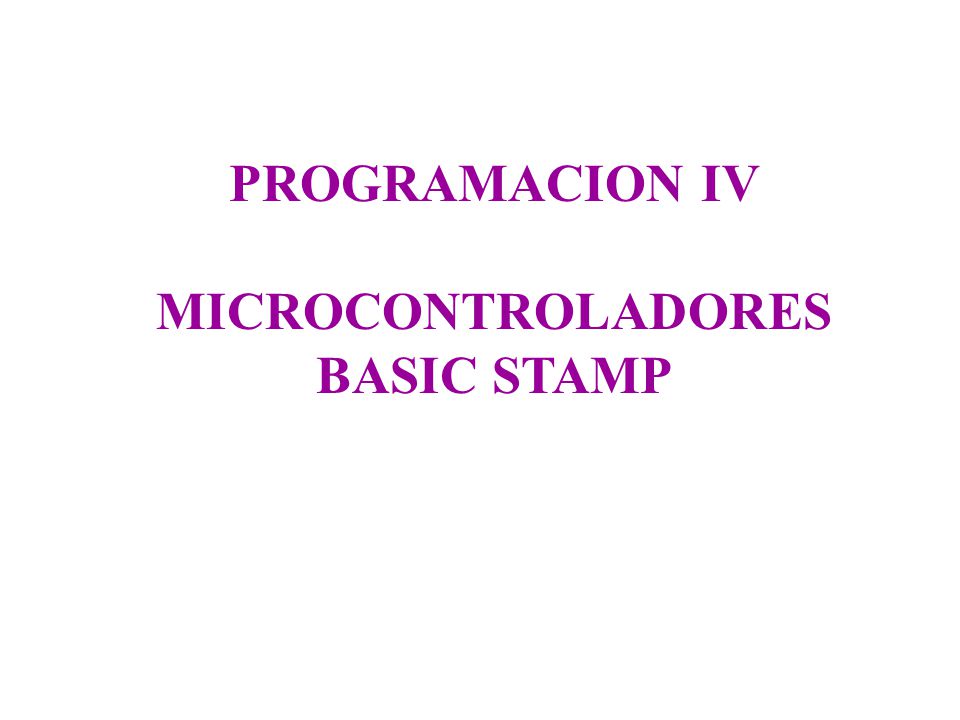

1 PROGRAMACION IV MICROCONTROLADORES BASIC STAMP

2 DEPURACION DE PROGRAMAS
La depuración de un programa consiste en encontrar errores y corregirlos. Los errores de programación pueden ser de 2 tipos: ERRORES SINTACTICOS ERRORES LOGICOS Los errores sintácticos son aquellos que el editor o el compilador no puede entender. Los errores lógicos son aquellos que teniendo una sintaxis valida generan acciones distintas de las deseadas.

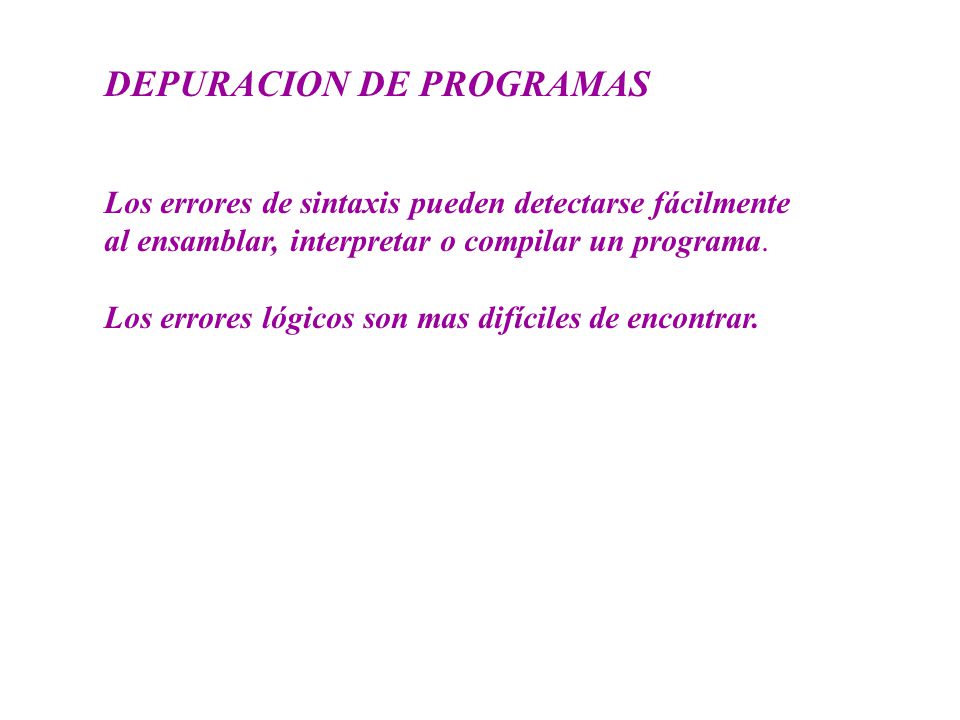

3 DEPURACION DE PROGRAMAS
Los errores de sintaxis pueden detectarse fácilmente al ensamblar, interpretar o compilar un programa. Los errores lógicos son mas difíciles de encontrar.

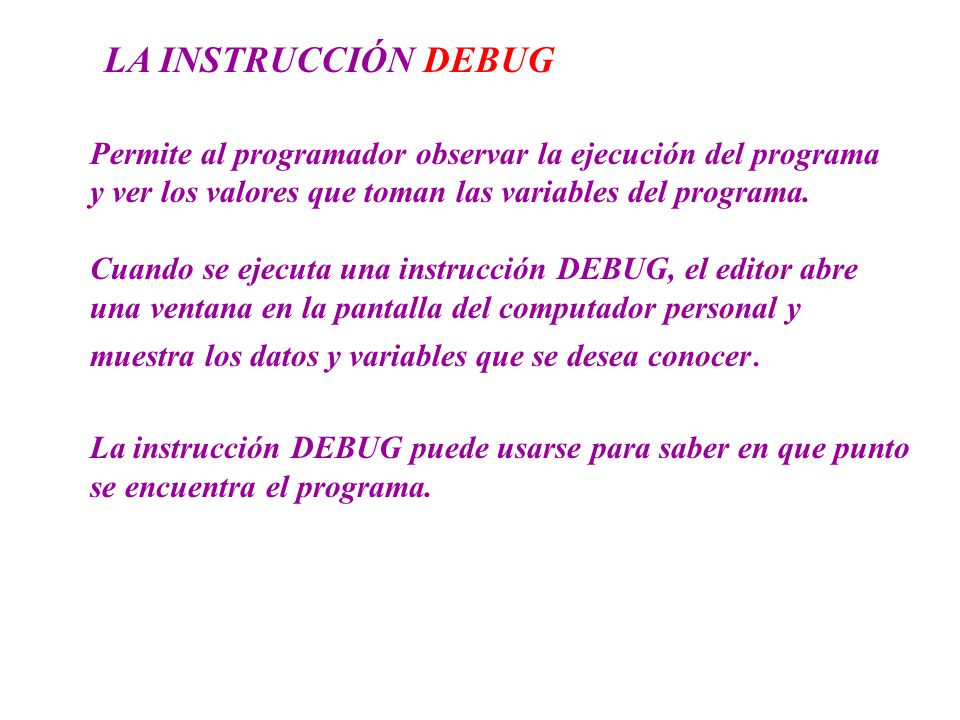

4 LA INSTRUCCIÓN DEBUG Permite al programador observar la ejecución del programa y ver los valores que toman las variables del programa. Cuando se ejecuta una instrucción DEBUG, el editor abre una ventana en la pantalla del computador personal y muestra los datos y variables que se desea conocer. La instrucción DEBUG puede usarse para saber en que punto se encuentra el programa.

5 EJEMPLO: DEBUG “PUNTO DE VERIFICACION”,CR CR ordena a la CPU que vaya a la línea siguiente DEBUG “ESPERA 1 SEGUNDO” DEBUG “VOLVER A REPETIR EL CICLO” La instrucción debug puede usarse también para indicar el estado de una entrada o salida DEBUG ? OUT0 ? Indica a la CPU que debe mostrar en pantalla el valor que tiene en ese momento, la salida 0

6 ContadorpalabraVAR WORD PARTIR: Contadorpalabra=Contadorpalabra + 1000
‘{$STAMP BS2sx} ‘ Ejercicio Contadorbit VAR BIT Contadornib VAR NIB Contadorbyte VAR BYTE ContadorpalabraVAR WORD PARTIR: Contadorpalabra=Contadorpalabra Contadorbyte=Contadorbyte + 20 Contadornib=Contadornib + 1 Contadorbit=Contadorbit + 1 DEBUG CLS’ limpia la pantalla DEBUG ? Contadorpalabra : ?Contadorbyte DEBUG ? Contadornib: ?Contadorbit PAUSE 500 GOTO PARTIR END

7 EJERCICIO Diseñar un programa que cuente los pulsos que se generan manualmente desde el pulsador sw0, conectado al pin 9 del microcontrolador Basic Stamp. La cuenta debe mostrarse en el display de 7 segmentos conectado a los pines P3, P2, P1 y P0
