ISDB-T estándar japonés

Presentación del tema: "ISDB-T estándar japonés"— Transcripción de la presentación:

1 ISDB-T estándar japonés
ISDB-T Seminario ISDB-T estándar japonés 28 de Feb. del 2008 Cartagena, Colombia DiBEG JAPAN Rafael Pérez C. (Toshiba de México)

2 Necesidades, aplicaciones y usos Tecnologías de transmisión ISDB-T
Contenido Que es ISDB-T? Necesidades, aplicaciones y usos Tecnologías de transmisión ISDB-T Requerimientos y contenido, tecnología de transmisión, parámetros, estándar ISDB-T Receptores Fijos Móviles Portátiles Conclusiones. This presentation is composed by 6 part. 1st is the introduction of Japan and Digital terrestrial broadcasting in Japan 2nd is brief introduction of ISDB-T, ISDB-T is the Digital Terrestrial TV Broadcasting in Japan In 3rd section, we will show the comparison of 3 DTTB system, ATSC, DVB-T and ISDB-T In 4th section, I will explain the structure of ISDB-T standard In 5th ,I will introduce the current digital broadcasting service in Japan, Portable reception and mobile reception are very unique, only ISDB-T realized such service. In next section, I will show digital TV receiver in Japanese market.

3 ISDB-T es ... Que es ISDB-T ? Uno de los sistemas de DTTB en el mundo
DVB-T, ATSC e ISDB-T ISDB-T (Integrated Services Digital Broadcasting - Terrestrial) El sistema mas flexible El sistema mas robusto Desarrollado en Japón.

4 2. Necesidades, aplicaciones y usos
In this section, I will give a short introduction of ISDB-T ISDB-T (Integrated Services Digital Broadcasting - Terrestrial)

5 Ambiente de recepción para transmisión digital terrestre
Recepción fija Recepción móvil Interferencia multitrayectoria Interferencia por atenuación Ruidos de impulso o hechos por el hombre Zonas de sombra Let me explain the mobile reception environment in detail. This slide shows the difference between fixed and mobile reception environments. In the fixed reception environment, we generally use a directional antenna like a yagi antenna, and a receiving antenna height is about 10 m. And the receiving antenna is usually set up in a good position that provides stable and high field strength. On the other hand, in the mobile reception environment, we generally use an omnidirectional antenna or a less-sensitive directional antenna. The receiving antenna height is lower than fixed reception, so the radio waves are mostly blocked. It is poor reception condition. A problem associated with mobile reception is frequency selective fading interference caused by a moving vehicle. It was very difficult to receive HDTV program in a moving vehicle, such as a bus or car. Recepción portátil El ambiente de recepción es muy severo

6 Aplicaciones ISDB-T HDTV Servicio Multicanal TV Interactiva Robustez
Alta calidad en imagen y audio Realización en canales multicanal Dentro de 6 MHZ Comunicación interactiva Robustez Data Broadcasting Recepción móvil その他にも、ひとつのテレビチャンネルで複数のSDTV番組を放送することも出来ます。 また天気情報や交通情報などをいつでも受信できるデータ放送とよばれるサービスも提供されております。 Robustez en contra de interferencias Información y datos adicionales Servicio de TV móvil y portatil

7 Redes de frecuencia única
Punto de recepción Estación X Estación Y Transmisión de la estación X (Necesaria) Retardo en el punto de recepción Transmisión de la estación Y (No necesaria) Tiempo Tiempo Tiempo de recepción Mismo tiempo : Datos digitales audio, video y datos Realización de redes de frecuencia única : Intervalo de Guarda Mejor uso del espectro de radiofrecuencia Mas de 10,000 estaciones pueden ser usadas en el canal 40 Ch en Japon A Ch Estación X Estación Y Estación Z また放送波を一定間隔で区切り、一部の情報を再送するガードインターバルとよばれる技術もＩＳＤＢ－Ｔには導入されております。 このガードインターバルにより、放送エリアが重なった地域でも、同じ周波数帯域を使用することができる、単一周波数ネットワーク（Single Frequency Network: SFN）を実現することが出来ます。 SFNによって周波数を有効に利用することが可能となります。 Referencia Red Multifrecuencia B Ch A Ch C Ch Estación X Estación Z Estación Y

8 Sistema de alerta de emergencia para transmisión terrestre
Activación remota para Radio & TV listas para EWS AM, FM Radio & TV : Señal de control y alerta de emergencia Transmisión digital (ISDB-T) : Bandera de control para alerta de emergencia. EWS para transmisión análoga ha estado operando desde Septiembre del en Japón. Señales de pruebas EWS son mensualmente transmitidas in Japón Activación automática Emergency Warning Broadcasting System is a broadcasting system which remotely activates radio & TV that are ready for the system. It informs viewers and listeners of information on such disasters as earthquakes and tsunami etc. For analog broadcasting, audible control and alert sound is used for the system. For digital broadcasting, emergency warning control flag is used for the system. EWS has been in operation since 1985 in Japan. EWS test signals are monthly broadcast in Japan. Alert EWS Agencia de Meteorología Estación transmisora Transmisor Área de cobertura del servicio de transmisión

9 3.- Tecnologías de transmisión para el sistema ISDB-T
Tecnologías clave adoptadas en ISDB-T Para llevar acabo la recepción terrestre en un ambiente severo OFDM Time-interleaving (Freq.&Time interleave) Para realizar una transmisión efectiva e inteligente Transmisión jerárquica OFDM segmentado Servicio de One-Seg para recepción portátil.

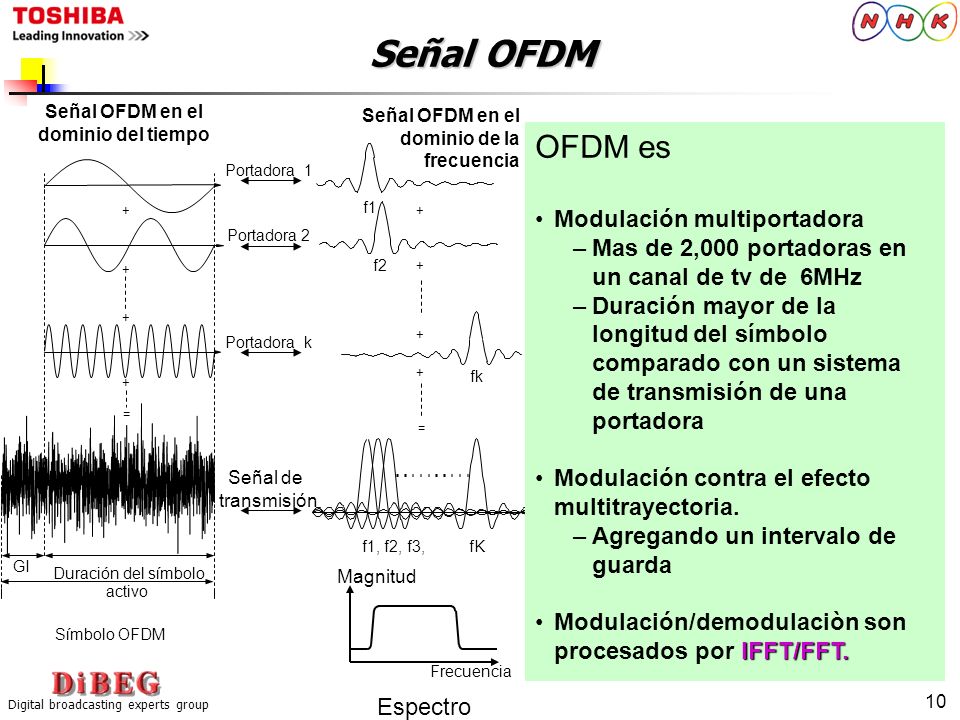

10 Señal OFDM en el dominio del tiempo
Señal OFDM en el dominio de la frecuencia OFDM es Modulación multiportadora Mas de 2,000 portadoras en un canal de tv de 6MHz Duración mayor de la longitud del símbolo comparado con un sistema de transmisión de una portadora Modulación contra el efecto multitrayectoria. Agregando un intervalo de guarda Modulación/demodulaciòn son procesados por IFFT/FFT. Portadora 1 + f1 + Portadora 2 + f2 + + + Portadora k + + fk = = Señal de transmisión f1, f2, f3, fK GI Duración del símbolo activo Magnitud Símbolo OFDM Frecuencia Espectro

11 Time y Frequency Interleaving
Estación de TV Trayectoria de Transmisión Receptores No-Interleaving Errores por interferencia Dificultad para corregir los errores Imagen original Interleaving Reconstrucción de datos Aleatorización Errores dispersos Corregidos Errores por interferencia

12 Frequency y time interleaving (2)
Frequency & Time interleaving (Aleatorización de portadora y símbolo) Error de transmisión Interferencia multitrayectoria (Interferencia de frecuencia selectiva) Atenuación plana y ruido de impulso De-interleave Aleatorización de error en 2 dim. Apropiado para corrección de errores Viterbi y Reed-Solomon Error corregido

13 Transmisión jerárquica
ISDB-T adopto el sistema de transmisión jerárquica Por medio de FDM (frequency division multiplexing) de segmento La transmisión jerárquica se lleva a cabo cambiando los siguientes parámetros. Modulación : QPSK, 16QAM, 64QAM, (DQPSK) Error de corrección : Velocidad del código de convolución (1/2 - 7/8) QPSK 16QAM 64QAM Mas robusta Mas capacidad Next I will give a brief information for Japan and DTTB in Japan 1/2 2/3 3/4 5/6 7/8 Mas robusto Mas capacidad

14 Imagen del sistema ISDB-T y sus características de transmisión
Sistema de transmisión; OFDM Segmentado con Time interleave (Ejemplo; 1seg + 12 seg) Grupo A Grupo B (LDTV, Audio, Datos) (HDTV o Multi- SDTV con Datos) 13segmentos (Ancho de banda 6MHz) frecuencia Constelación QPSK Diferencia requerida C/N entre 64QAM y QPSK es de 12 dB Constelación 64QAM Time interleave=0.4s Time interleave=0.2s *13 segmentos son divididos en 2 grupos, el máximo numero de grupos son 3 *Cualquier numero de segmentos puede ser seleccionado (total 13 segmentos) *Los parámetros de transmisión de cada grupo pueden ser fijados independientemente (En el ejemplo de arriba, el índice de modulación es diferente)

15 Ejemplos de transmisión jerárquica
Recepción portátil (Servicio One-Seg) Grupo A QPSK FEC=2/3 Para servicios portátiles Ejemplo (2 grupos de transmisión) 6MHz (13 segmentos) Modo de transmisión robusta frecuencia Grupo A LDTV, Audio, Datos Recepción fija, Móvil recepción (HDTV,etc) Grupo B 64QAM FEC=3/4 Para servicio de HDTV Grupo B Next I will give a brief information for Japan and DTTB in Japan HDTV o 3 SDTVs con Datos Modo de transmisión de alta capacidad ＨＤＴＶ

16 Ejemplo de configuración de servicios en ISDB-T
(portátil) Ejemplo de configuración de servicios en ISDB-T (1) 1 grupo multi-programas para recepción fija TV programa 1 TV programa N . (1 transmisor) Selección de cualquier programa (2) 2 grupos para HDTV y recepción portátil (mismo programa) Programa HDTV QVGA (Puede disfrutar el mismo programa en cualquier lugar (en casa) SDTV (3) 3 grupos para HDTV , SDTV y recepción portátil (mismo programa) (antena aérea) (antena interna) . El sistema actual en Japón es el (2) mostrado arriba

17 Parámetros de transmisión ISDB-T (Ancho de banda de 6MHz)
Modo ISDB-T Modo 1 (2k) Modo 2 (4k) Modo 3 (8k) Numero de segmentos OFDM 13 Ancho de banda útil 5.575MHz 5.573MHz 5.572MHz Espacio entre portadoras 3.968kHz 1.984kHz 0.992kHz Total de portadoras 1405 2809 5617 Modulación QPSK , 16QAM , 64QAM , DQPSK Numero de símbolos / cuadro 204 Duración del símbolo activo 252μ s 504μ s 1.008ms Duración de intervalo de Guarda 1/4 , 1/8 , 1/16 , 1/32 de la duración del símbolo activo Codificación interna Código convolucional (1/2, 2/3, 3/4, 5/6, 7/8) This table shows the transmission parameter of an ISDB-T system. Three(3) kinds of modes are prepared. According to the difference in symbol length in the difference in the mode, the mode 1 is rather for mobile reception and the mode 3 is rather for SFN services. The mode 2 is both fitted. Four(4) kinds of modulation types and five(5) kinds of coding rates are prepared for the system. Combination of transmission parameters is chosen in consideration of receiving conditions. Moreover, it has time interleave as a feature which is not equipped in DVB-T. Stable mobile reception is attained according to the effect of time interleave, and robustness against impulse noise is also improved Codificación externa RS (204,188) Time interleave s Bit rate útil 3.651Mbps Mbps

18 4. Receptores

19 ■ Receptores portátiles
Teléfonos celulares Solo One-Seg W51SA P903iTV 911SH W52T D903iTV 911T ａｕ ＮＴＴ ＤｏＣｏＭｏ Ｓｏｆｔｂａｎｋ 14 modelos disponibles Al fin de Mayo del 2007 4 modelos disponibles Al fin de Mayo del 2007 3 modelos disponibles Al fin de mayo del 2007

20 ■ Receptores portátiles
DVD-HP700ND DVD-LX87 Papyrus PW-TC900 XDV-100 gigabeat V30E Reproductor de DVD Panasonic SANYO Audio TOSHIBA Diccionarios SHARP TV portatil SONY Solo One-Seg VAIO type T Laptop Adaptadores (USB, etc.) Muchos productos en venta BUFFALO, I・O DATA, etc.

21 ■ Receptores fijos PDP TV LCD TV SDTV PDP-A427HX Wooo P42-HR01
VIERA TH-42PZ700SK REGZA 42H3000 BRAVIA KDL-40V2500 LCD-32HR100 AQUOS LC-42RX1W Wooo P42-HR01 PDP TV LCD TV VIERA TH-15LD70 AQUOS LC-13SX7 VIERA TH-20LX70 AQUOS LC-16E1 Panasonic HITACHI Pioneer TOSHIBA SONY SANYO SHARP SDTV

22 ■ Receptores fijos (Continuación)
HDD/DVD Recoder Blu-ray RDZ-D800 BDZ-V9 DIGA DMR-XW51 SONY SONY Panasonic DVR-DV635 VARDIA RD-S600 DIGA DMR-BW200 TOSHIBA MITSUBISHI Panasonic STB STB-Cable DT400 TU-MHD600 TZ-DCH1800 Panasonic MASPRO Panasonic

23 ■ Receptores fijos (Continuación.)
Desktop PC 20.1 inch (1680x1050) 20 inch (1680x1050) 20.1 inch (1680x1050) VALUESTAR S VS770/JG FMV-DESKPOWER LX70W/D Prius One type W AW37W5U NEC FUJITSU HITACHI Notebook PC (tamaño mediano) 17 inch (1440x900) 17 inch (1920x1200) 15.4 inch (1280x800) LaVie L LL970/HG FMV-BIBLO NX95W/D Qosmio G40/95C NEC FUJITSU TOSHIBA

24 6. Conclusiones

25 ISDB-T es el sistema de transmisión mas robusto
Conclusiones ISDB-T es el sistema de transmisión mas robusto Adopción de OFDM y time-interleaving Comparación técnica probada y verificada en Brasil. HDTV (o multicanal SDTV) y One-Seg (Servicios de TV portatil) pueden ser transmitidos simultáneamente en solo un canal ISDB-T tiene la facilidad de utilizar un solo equipo de transmisión para servicios móviles, portátiles o fijos. SFN es posible para el aprovechamiento del espectro de frecuencia. Servicios de EWS en One-Seg

26 Gracias por su atención
ING. RAFAEL PEREZ CRUZ TOSHIBA DE MEXICO Digital Broadcasting Expert Group mail; mail;
