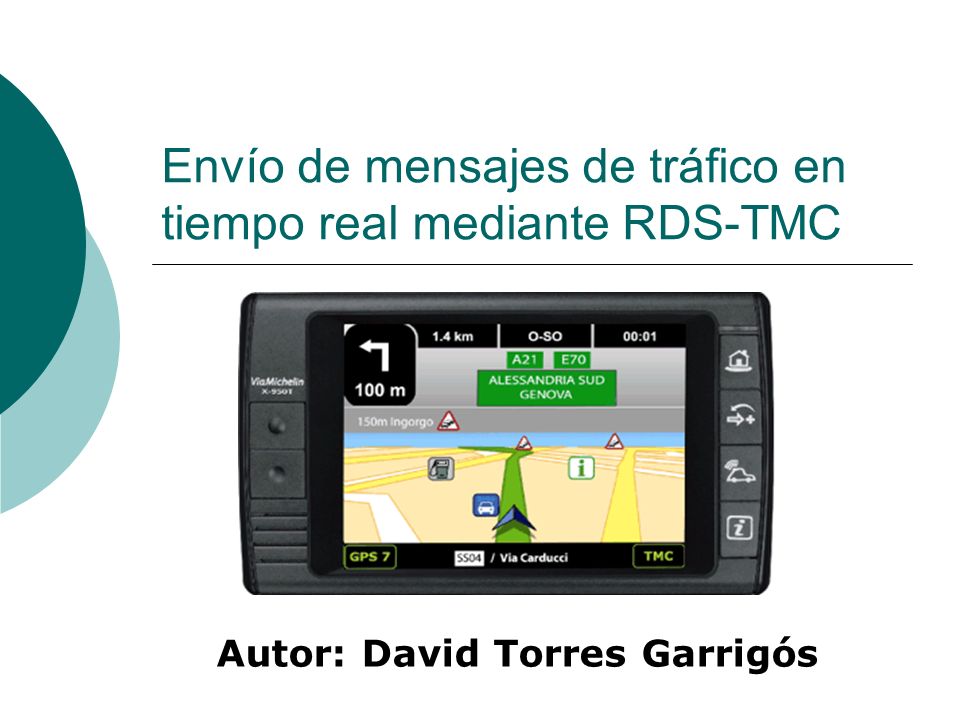

1 Envío de mensajes de tráfico en tiempo real mediante RDS-TMC Autor: David Torres Garrigós

2 2 Índice Introducción RDS TMC Servidor RDS-TMC Referencias

3 3 Introducción Información de tráfico Sistema RDS-TMC Estándares utilizados RDS TMC Servidor RDS-TMC Referencias

4 4 Información de tráfico Importancia del envío de mensajes de tráfico para conductores. Sistemas antiguos: boletines de radio, televisión, teléfono. Sistemas más nuevos: Internet, teletexto, GSM, SMS. Sistema novedoso: RDS-TMC.

5 5 RDS (Radio Data System) es un sistema para el envío de datos a través de la radio analógica habitual. Información de tráfico TMC (Traffic Message Channel) se apoya en RDS para formatear información de tráfico que se envía a los conductores en tiempo real.

6 6 La información es interpretada por un receptor RDS-TMC. Normalmente estos receptores se encuentran incorporados a los navegadores GPS de abordo. Información de tráfico

7 7 UbicuidadCalidad Tiempo real Molestia conductor Coste usuario Boletines de radio AltaBajaMediaAltaNulo TeléfonoMediaAltaBaja Alto TelevisiónBajaMediaBaja Nulo InternetBajaAltaBaja Bajo TeletextoBajaMediaBaja Nulo GSMAlta MediaAlto SMSMedia Alta ? RDS-TMCAlta MediaMedio* *Requiere una inversión inicial, pero el servicio es gratuito

8 8 Sistema RDS-TMC

9 9 La fuente de datos es la BBDD que contiene la información de tráfico en tiempo real. El servidor RDS-TMC lee la fuente de datos y codifica los mensajes según el protocolo ALERT-C. El codificador RDS forma grupos TMC y los suma a la señal de radio.

10 10 Sistema RDS-TMC La emisora FM difunde la señal de radio habitual junto a la señal RDS. Los navegadores de abordo con soporte RDS-TMC reciben los mensajes y los interpretan, mostrándolos al conductor en el formato apropiado.

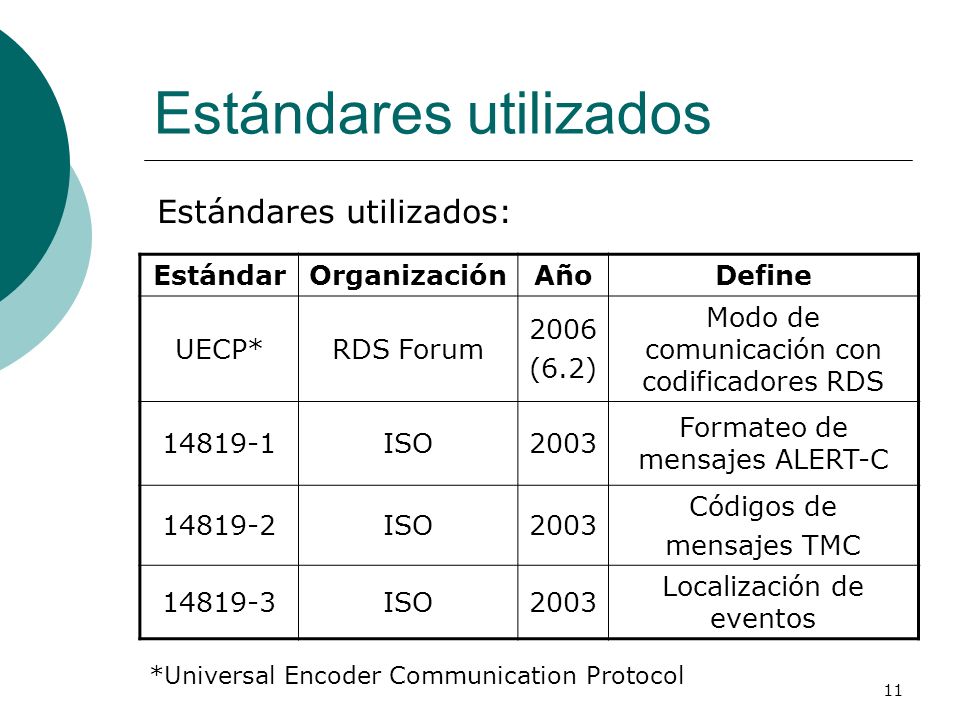

11 11 Estándares utilizados EstándarOrganizaciónAñoDefine UECP*RDS Forum 2006 (6.2) Modo de comunicación con codificadores RDS ISO2003 Formateo de mensajes ALERT-C ISO2003 Códigos de mensajes TMC ISO2003 Localización de eventos Estándares utilizados: *Universal Encoder Communication Protocol

12 12 RDS Introducción RDS Descripción Aplicaciones Descripción técnica TMC Servidor RDS-TMC Referencias

13 13 Descripción Sistema de radiodifusión de datos que añade información a la onda de FM de forma inaudible al oyente. Desarrollada por la Unión Europea de Radiodifusión (EBU) durante los años 70. Estandarizado en los años 90, gran actividad del RDS-Forum.

14 14 Aplicaciones Sintonía automática de emisoras según fuerza de la señal. Información relacionada con la emisora: Nombre de la emisora. Nombre de la canción. Radiotexto (RT). Recepción automática de información de tráfico (TP).

15 15 Descripcion técnica RDS modula información digital como una subportadora de la señal de radio FM habitual. Esta señal se dispone a 57 kHz y tiene 5kHz de anchura (2.5 kHz a cada lado). Se suprime la subportadora y se suma a la señal de radio.

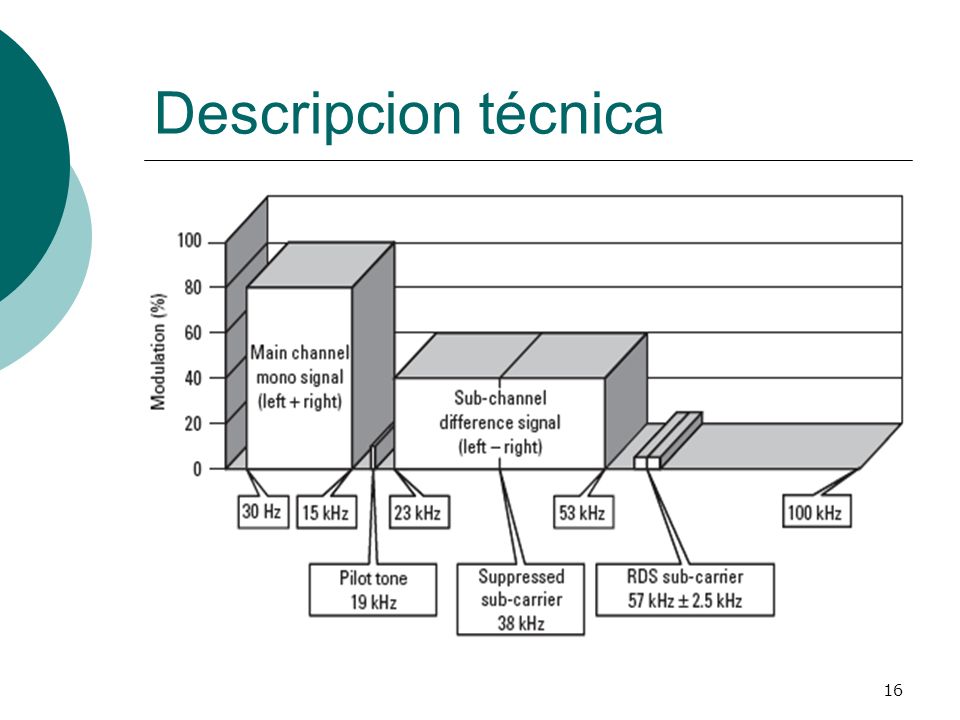

16 16 Descripcion técnica

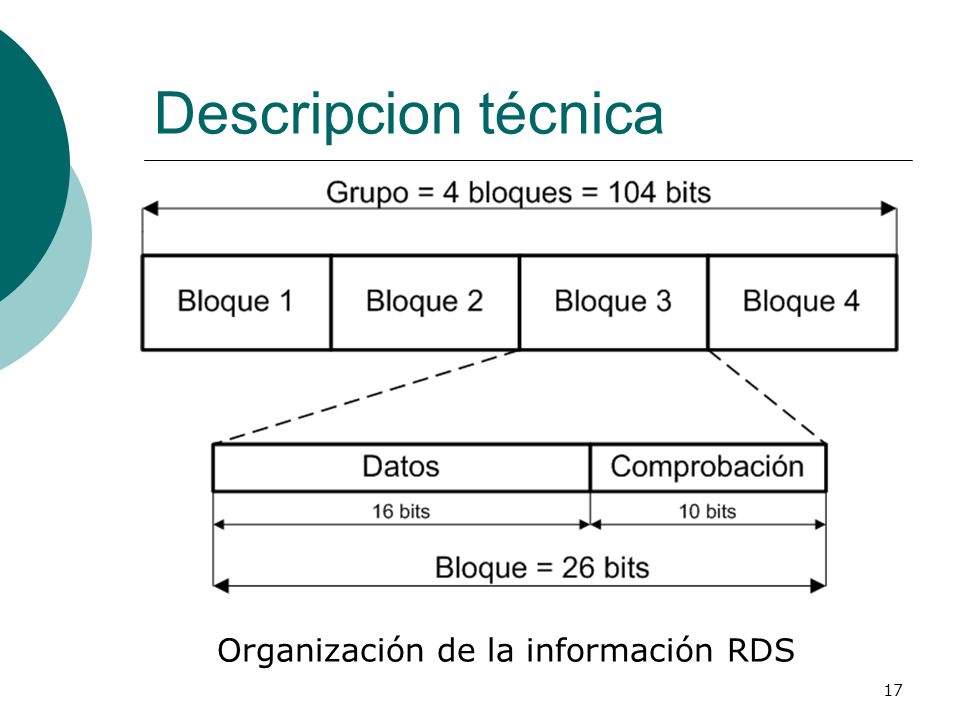

17 17 Descripcion técnica Organización de la información RDS

18 18 Descripcion técnica Puede calcularse que el ancho de banda físico a 57kHz es bps. En el 2º bloque hay una cabecera de 5 bits, indica el formato del grupo. 45 bits en total (40 comprobación + 5 cabecera) no llevan información útil, overhead importante (43%). B real: bps, reducido.

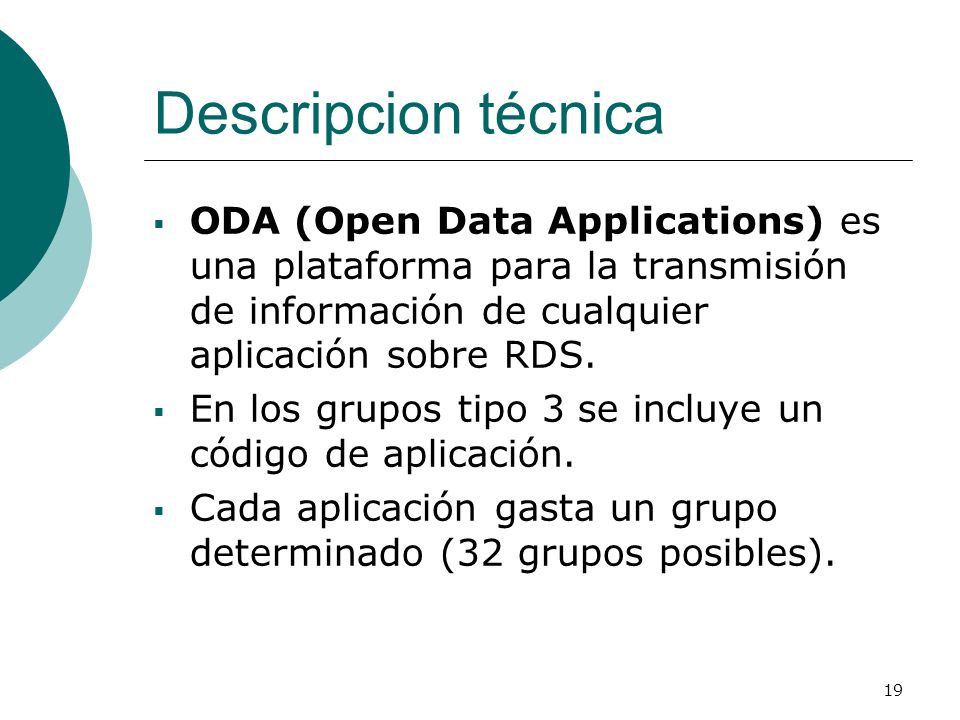

19 19 Descripcion técnica ODA (Open Data Applications) es una plataforma para la transmisión de información de cualquier aplicación sobre RDS. En los grupos tipo 3 se incluye un código de aplicación. Cada aplicación gasta un grupo determinado (32 grupos posibles).

20 20 Descripcion técnica Aplicación Grupo utilizado Descripción RT2 Radiotexto (32-64 caracteres) CT4Fecha y hora TDC5 Canal transparente de datos, dGPS RP7Buscapersonas TMC8Mensajes de tráfico EWS9Datos sobre emergencias

21 21 TMC Introducción RDS TMC Descripción ISO Servidor RDS-TMC Referencias

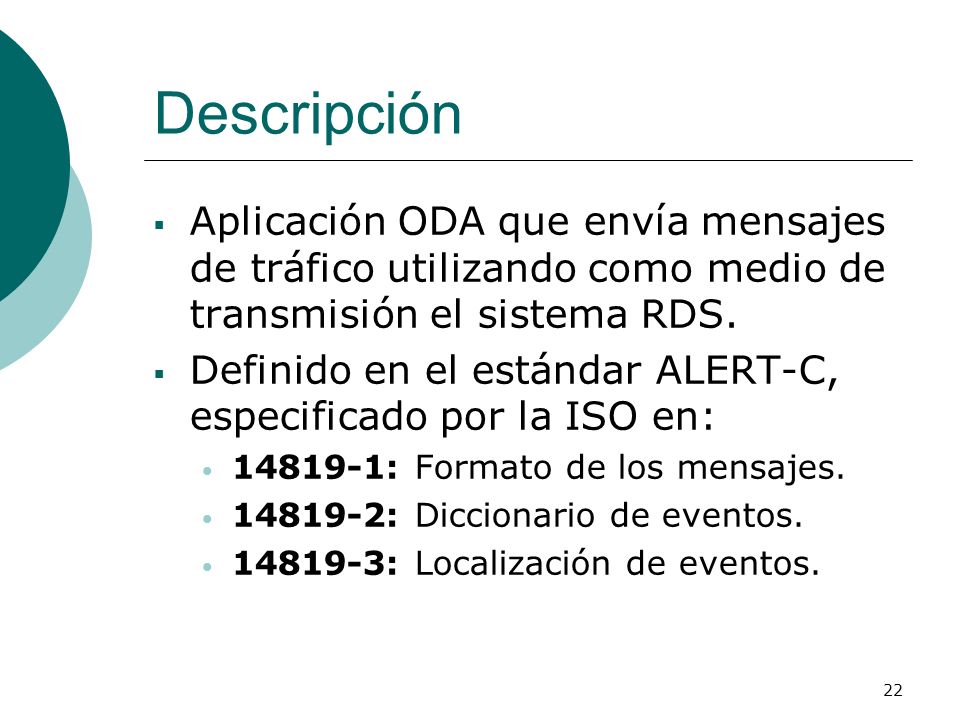

22 22 Descripción Aplicación ODA que envía mensajes de tráfico utilizando como medio de transmisión el sistema RDS. Definido en el estándar ALERT-C, especificado por la ISO en: : Formato de los mensajes : Diccionario de eventos : Localización de eventos.

23 23 ISO En se define el formato de los grupos RDS: Grupo 3 tipo A: información de la aplicación ODA. Grupo 8 tipo A: Información del proveedor del servicio. Datos sobre incidencias de tráfico.

24 24 ISO Formato de los grupos 8A de datos

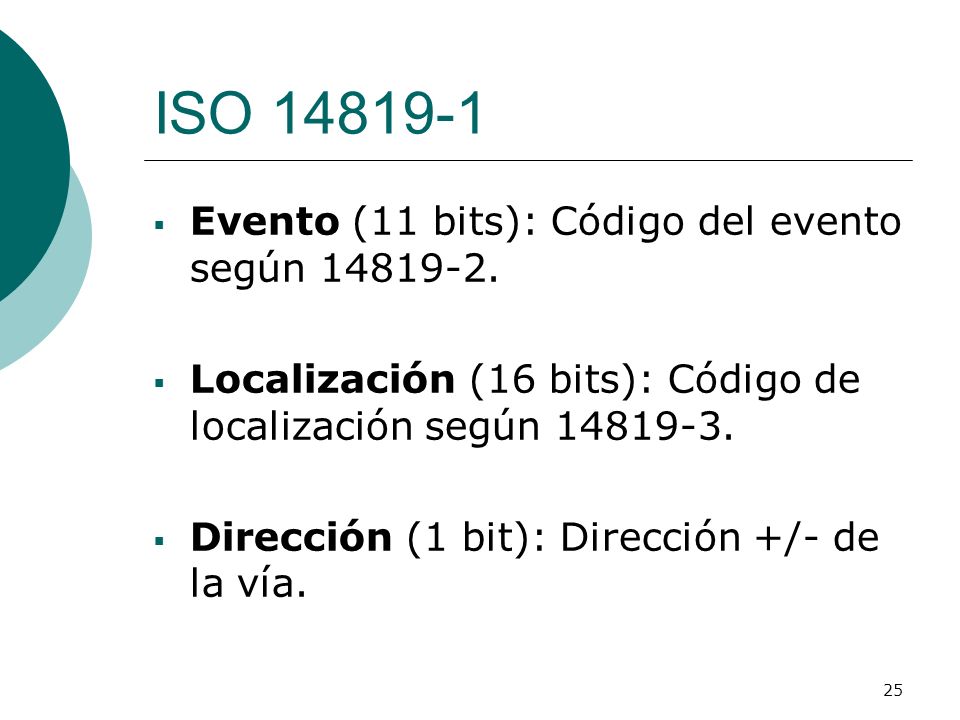

25 25 ISO Evento (11 bits): Código del evento según Localización (16 bits): Código de localización según Dirección (1 bit): Dirección +/- de la vía.

26 26 Servidor RDS-TMC Introducción RDS TMC Servidor RDS-TMC Referencias

27 27 Servidor RDS-TMC Servidor RDS-TMC implantado en Andorra

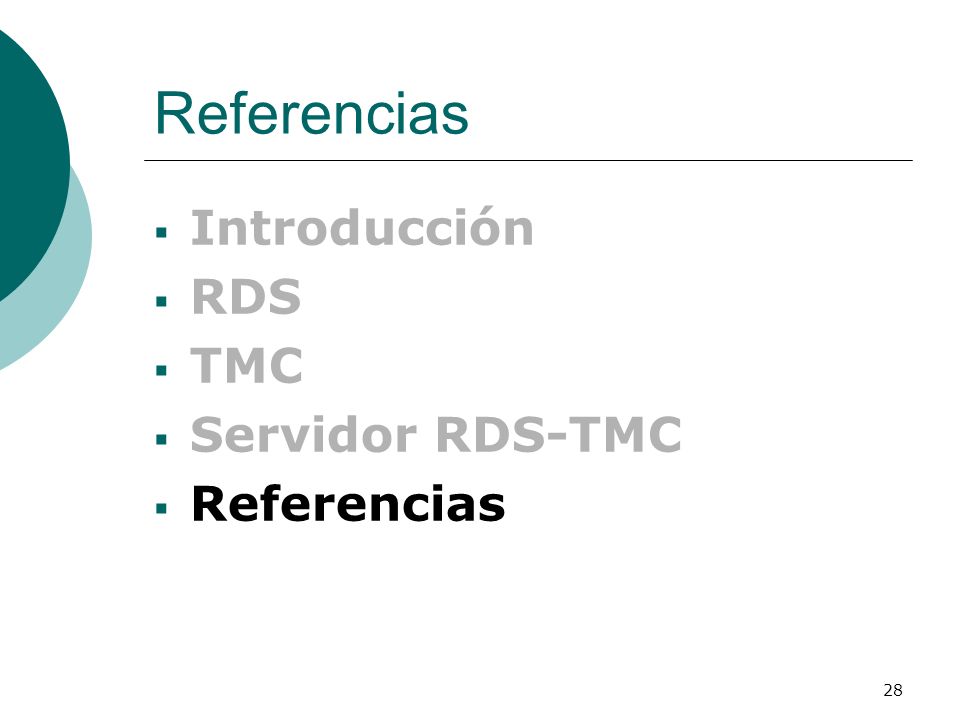

28 28 Referencias Introducción RDS TMC Servidor RDS-TMC Referencias

29 29 Referencias RDSForum: TMCForum: RDS en España: RDS: The Radio Data System. Dietmar Kopitz, Bev Marks. Artech House Boston London, 1999.
