1 Sistema de aislamiento térmico por el exterior (SATE)

2 Ibérica de Revestimientos, S.L Año de fundación: 1969 Facturación anual: 30 millones de euros 4 Fábricas: o Central: Sariego (Asturias): IBERSA o Orense (Galicia): IQUGASA (Industrias Químicas Gallegas, S.A) o Gran Canaria (Islas Canarias): IBERCANARIAS o Benicarló (Castellón) 100 Tiendas: El Mundo del Pintor (España, Portugal, Francia, Polonia y China) 220 empleados Nueva fábrica desde Febrero de 2011 ( m 2 ) 1.IBERSA

3 SISTEMA SATE Módulo 1

4 1. SISTEMA SATE 1.1 ¿QUE ES UN SATE?: Es un Sistema de Aislamiento Térmico de Exteriores para paramentos verticales, el cual ha de tener certificado DITE en base a la guía ETAG 004. SISTEMA AISLAMIENTO TERMICO DE EXTERIORES (SATE)

5 1. SISTEMA SATE 1.2 COMPONENTES DE UN SATE: SISTEMA AISLAMIENTO TERMICO DE EXTERIORES (SATE)

6 1. SISTEMA SATE 1.3 ACCESORIOS SATE: ESQUINERAS JUNTAS DE DILATACION VIERTE AGUAS ESQUINERAS SISTEMAS DE ANCLAJE ANCLAJES PERFILES DE ARRANQUE ETC SISTEMA AISLAMIENTO TERMICO DE EXTERIORES (SATE)

7 1. SISTEMA SATE 1.3 ¿POR QUE EMPLEAR UN SATE?: REDUCCION Y ELIMINACION DE PUENTES TERMICOS MEJORA DE LA INERCIA TERMICA SE EVITA LA APARICION DE MOHOS EN REHABILITACIONES, NO PRECISA DESALOJO DE VIVIENDAS NO SE PIERDE SUPERFICIE UTIL OPORTUNIDAD DE CAMBIAR EL ASPECTO ESTETICO MEJORA AISLAMIENTO ACUSTICO MEJORA AISLAMIENTO TERMICO Y CLASIFICACION ENERGETICA SISTEMA AISLAMIENTO TERMICO DE EXTERIORES (SATE)

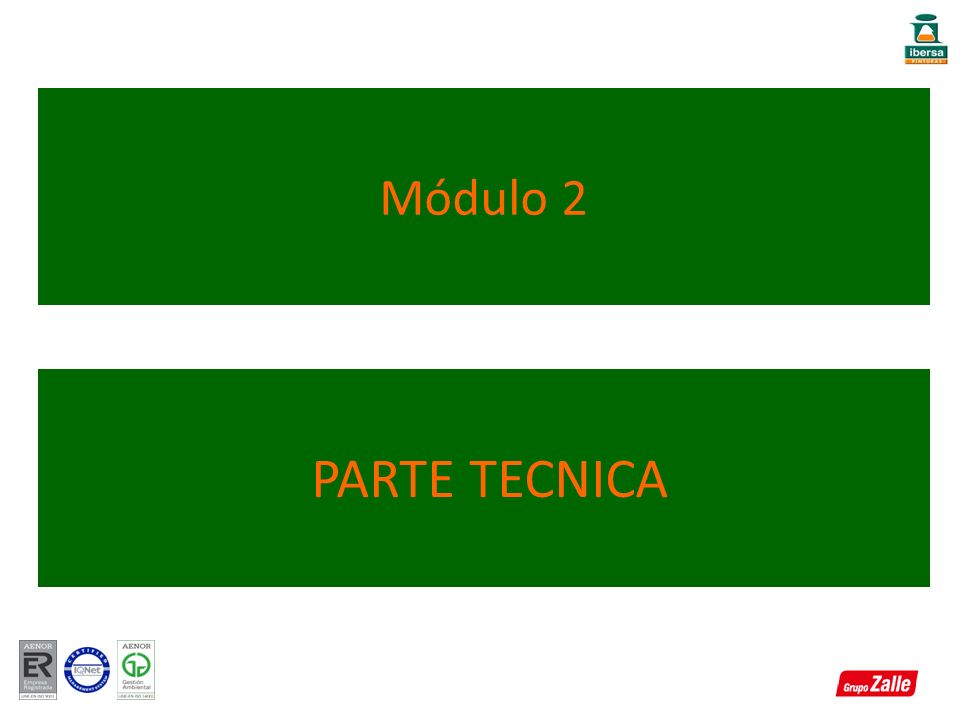

8 Módulo 2 PARTE TECNICA

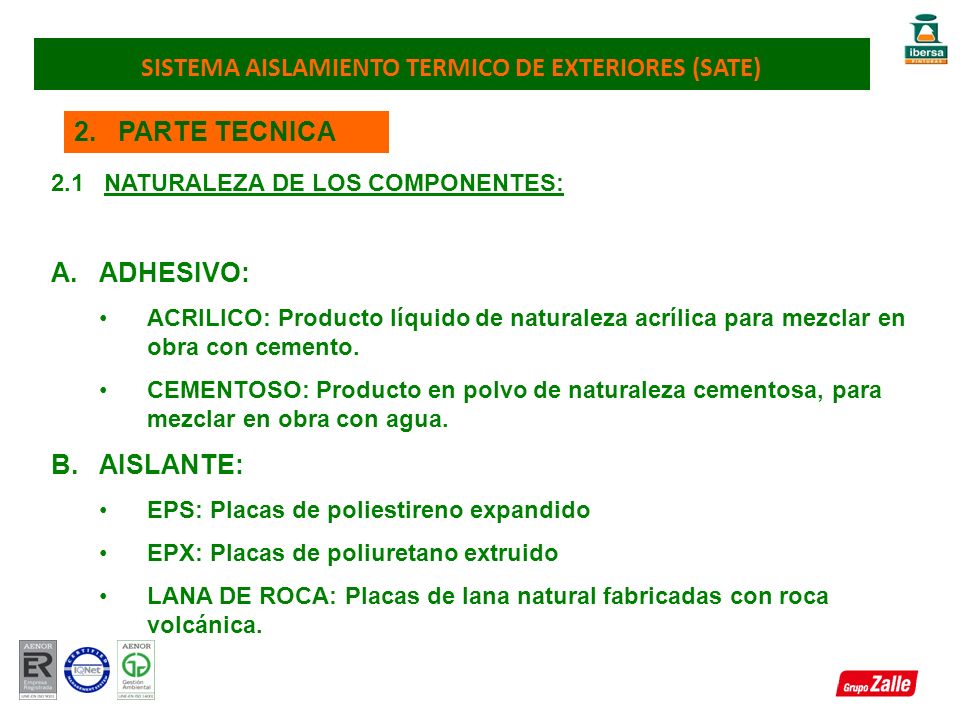

9 2. PARTE TECNICA 2.1 NATURALEZA DE LOS COMPONENTES: A.ADHESIVO: ACRILICO: Producto líquido de naturaleza acrílica para mezclar en obra con cemento. CEMENTOSO: Producto en polvo de naturaleza cementosa, para mezclar en obra con agua. B.AISLANTE: EPS: Placas de poliestireno expandido EPX: Placas de poliuretano extruido LANA DE ROCA: Placas de lana natural fabricadas con roca volcánica. SISTEMA AISLAMIENTO TERMICO DE EXTERIORES (SATE)

10 2. PARTE TECNICA 2.1 NATURALEZA DE LOS COMPONENTES: C. IMPRIMACION: SELLADOR: Producto líquido al agua incoloro de naturaleza acrílica para sellar y preparar el soporte para su posterior pintado con una pintura lisa de naturaleza acrílica. FONDO: Pintura al agua acrílica en color para el sellado previo a la aplicación de un mortero de acabado. D. ACABADO: ACABADO ACRILICO LISO: Pintura de naturaleza acrílica para aplicación a rodillo como acabado de SATE. MORTERO CEMENTOSO: Se trata de un mortero en polvo para mezclar en obra con agua y aplicar a llana ó pistola. MORTERO ACRILICO: Se trata de un mortero acrílico al agua listo al uso para aplicar a llana ó pistola. SISTEMA AISLAMIENTO TERMICO DE EXTERIORES (SATE)

11 2. PARTE TECNICA 2.2 PROPIEDADES DE LOS COMPONENTES: A.ADHESIVO: ACRILICO: Se puede aplicar sobre pinturas viejas, elevadas prestaciones en cuanto a adherencias, dureza y elasticidad. CEMENTOSO: Fácil puesta en obra. B.AISLANTE: EPS: Efectivo, económico y fácil de encontrar. EPX: Efectivo y caro. LANA DE ROCA: Muy efectivo, muy caro. SISTEMA AISLAMIENTO TERMICO DE EXTERIORES (SATE)

12 2. PARTE TECNICA 2.2 PROPIEDADES DE LOS COMPONENTES: C. IMPRIMACION: SELLADOR: Fácil aplicación, gran rendimiento. FONDO: Fácil aplicación, gran rendimiento. D. ACABADO: ACABADO ACRILICO LISO: Muy fácil ejecución, menor dureza que el sistema con mortero. MORTERO CEMENTOSO: Muy absorbente y quebradizo. Vida útil corta. MORTERO ACRILICO: Gran dureza, flexibilidad e impermeabilidad. SISTEMA AISLAMIENTO TERMICO DE EXTERIORES (SATE)

13 Módulo 3 REHABILITACION ENERGETICA

14 3. REHABILITACION ENERGETICA 5.1 ESTUDIO PREVIO Antes de abordar la actuación de un SATE en un edificio, se deberían de tomar una serie de datos y analizarlos, tales como: Estudio documentación existente Inspección visual, termográfica, transmitancias, etc. En el transcurso de estos estudios, Podemos detectar patologías tales Como puentes térmicos, goteras, Condensaciones, etc. SISTEMA AISLAMIENTO TERMICO DE EXTERIORES (SATE)

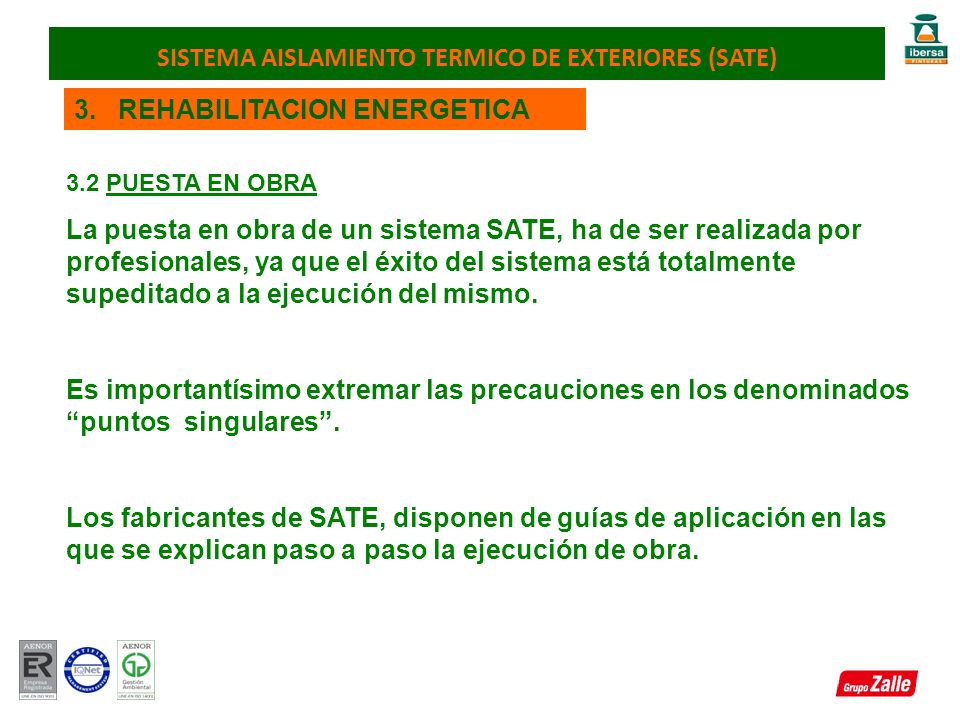

15 3. REHABILITACION ENERGETICA 3.2 PUESTA EN OBRA La puesta en obra de un sistema SATE, ha de ser realizada por profesionales, ya que el éxito del sistema está totalmente supeditado a la ejecución del mismo. Es importantísimo extremar las precauciones en los denominados puntos singulares. Los fabricantes de SATE, disponen de guías de aplicación en las que se explican paso a paso la ejecución de obra. SISTEMA AISLAMIENTO TERMICO DE EXTERIORES (SATE)

16 3. REHABILITACION ENERGETICA 3.3 RESULTADOS Debe de establecerse un compromiso de resultado para cada intervención, tomando como punto de partida el estado original del edificio y realizando certificación de resultado. SISTEMA AISLAMIENTO TERMICO DE EXTERIORES (SATE)

17 Módulo 4 OBRAS REALIZADAS

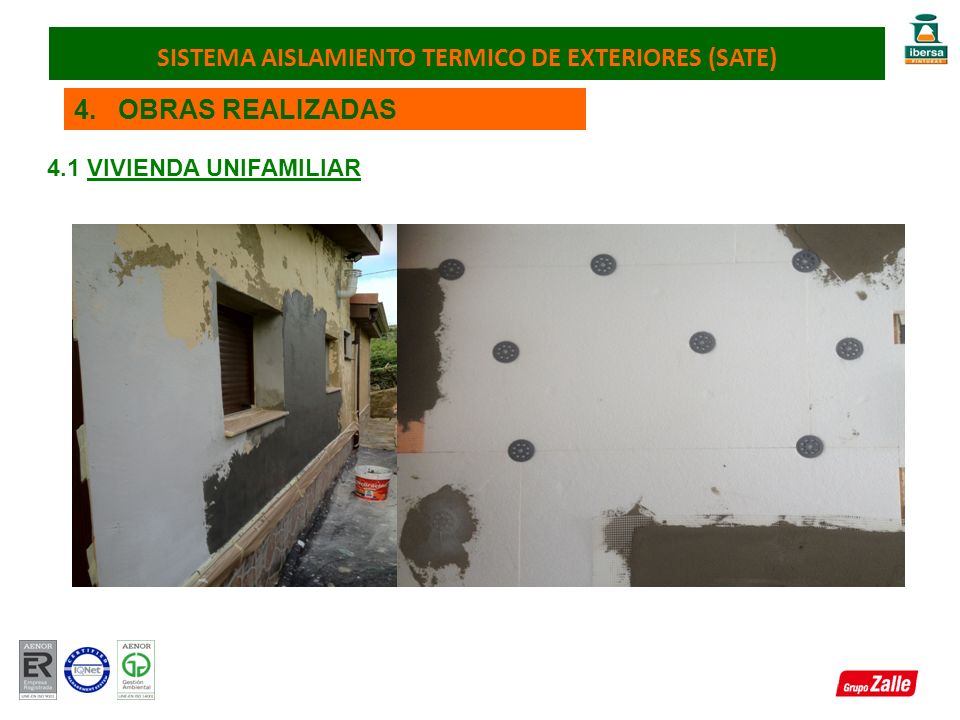

18 4. OBRAS REALIZADAS 4.1 VIVIENDA UNIFAMILIAR SISTEMA AISLAMIENTO TERMICO DE EXTERIORES (SATE)

19 4. OBRAS REALIZADAS 4.1 VIVIENDA UNIFAMILIAR SISTEMA AISLAMIENTO TERMICO DE EXTERIORES (SATE)

20 4. OBRAS REALIZADAS 4.2 VIVIENDA COLECTIVA SISTEMA AISLAMIENTO TERMICO DE EXTERIORES (SATE)

21 4. OBRAS REALIZADAS 4.1 VIVIENDA COLECTIVA SISTEMA AISLAMIENTO TERMICO DE EXTERIORES (SATE)

22 TURNO DE PREGUNTAS

23 MUCHAS GRACIAS
