Tema: Semiconductores Ing. Adolfo Chaves Jiménez

Presentación del tema: "Tema: Semiconductores Ing. Adolfo Chaves Jiménez"— Transcripción de la presentación:

1 Tema: Semiconductores Ing. Adolfo Chaves Jiménez
Elementos Activos EL-2207 Tema: Semiconductores Ing. Adolfo Chaves Jiménez

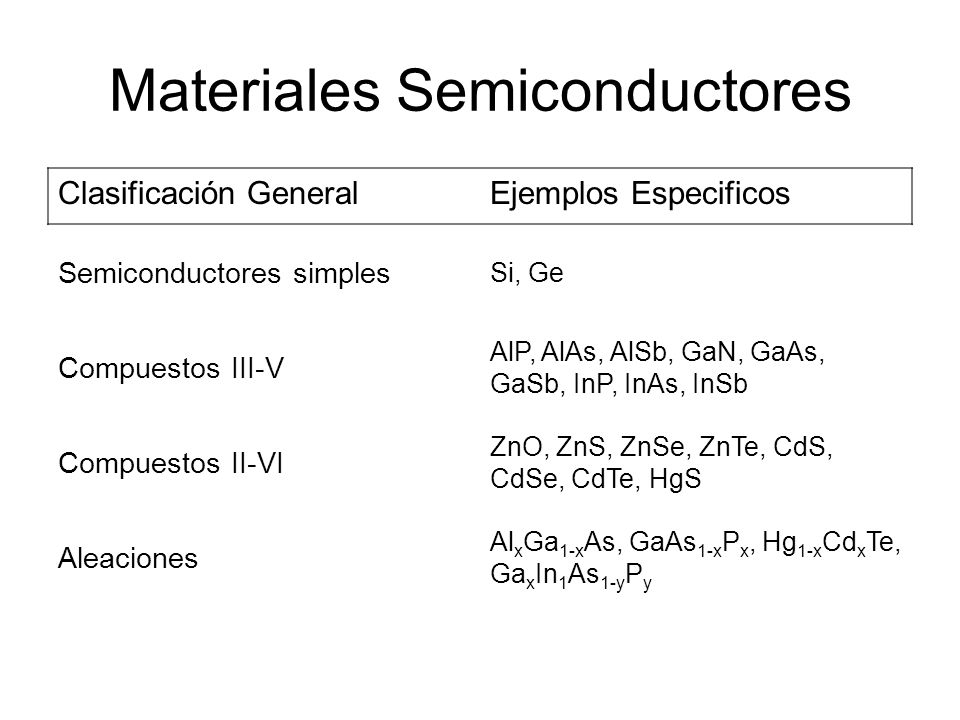

2 Materiales Semiconductores
Clasificación General Ejemplos Especificos Semiconductores simples Si, Ge Compuestos III-V AlP, AlAs, AlSb, GaN, GaAs, GaSb, InP, InAs, InSb Compuestos II-VI ZnO, ZnS, ZnSe, ZnTe, CdS, CdSe, CdTe, HgS Aleaciones AlxGa1-xAs, GaAs1-xPx, Hg1-xCdxTe, GaxIn1As1-yPy

3 Clasificación de los sólidos basado en grado de orden atómico
Columna IV II III V VI

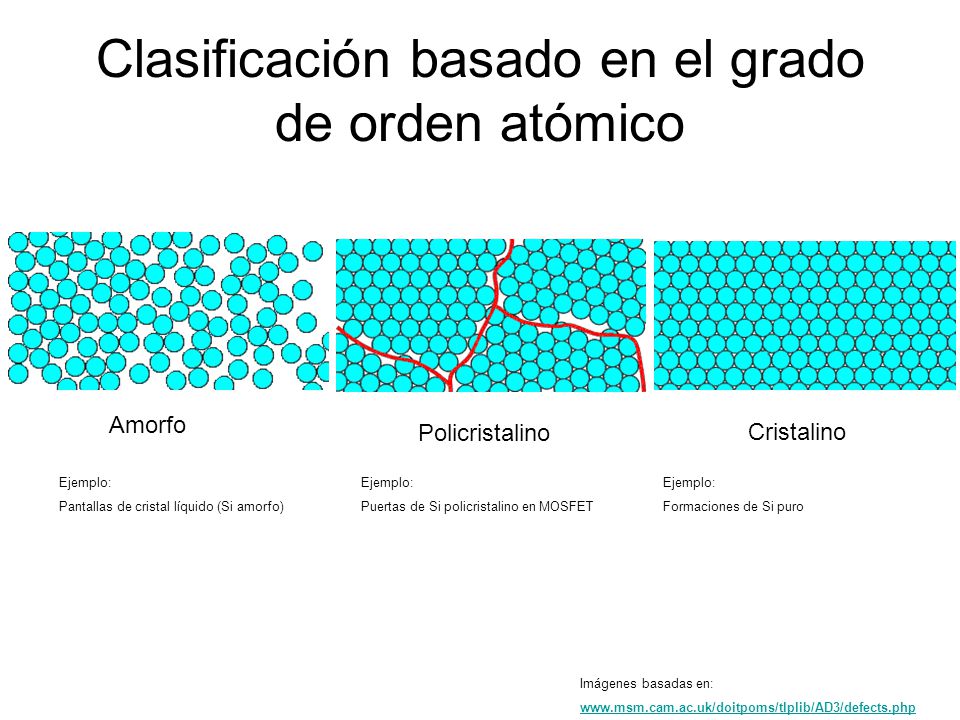

4 Clasificación basado en el grado de orden atómico
Amorfo Policristalino Cristalino Ejemplo: Pantallas de cristal líquido (Si amorfo) Ejemplo: Puertas de Si policristalino en MOSFET Ejemplo: Formaciones de Si puro Imágenes basadas en:

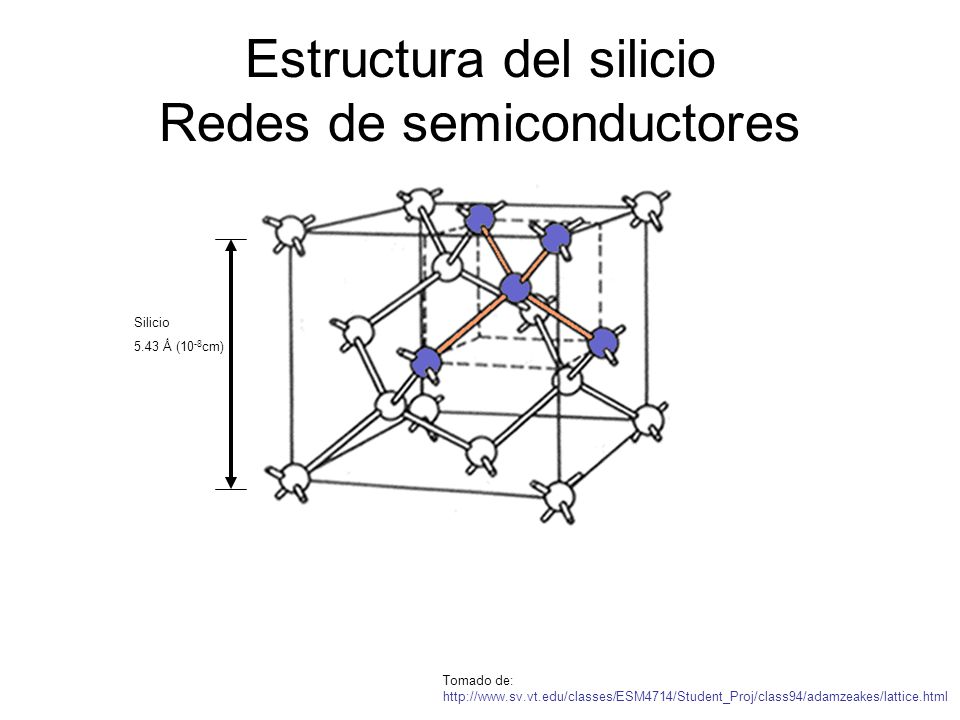

5 Estructura del silicio Redes de semiconductores
5.43 Ǻ (10-8cm) Tomado de:

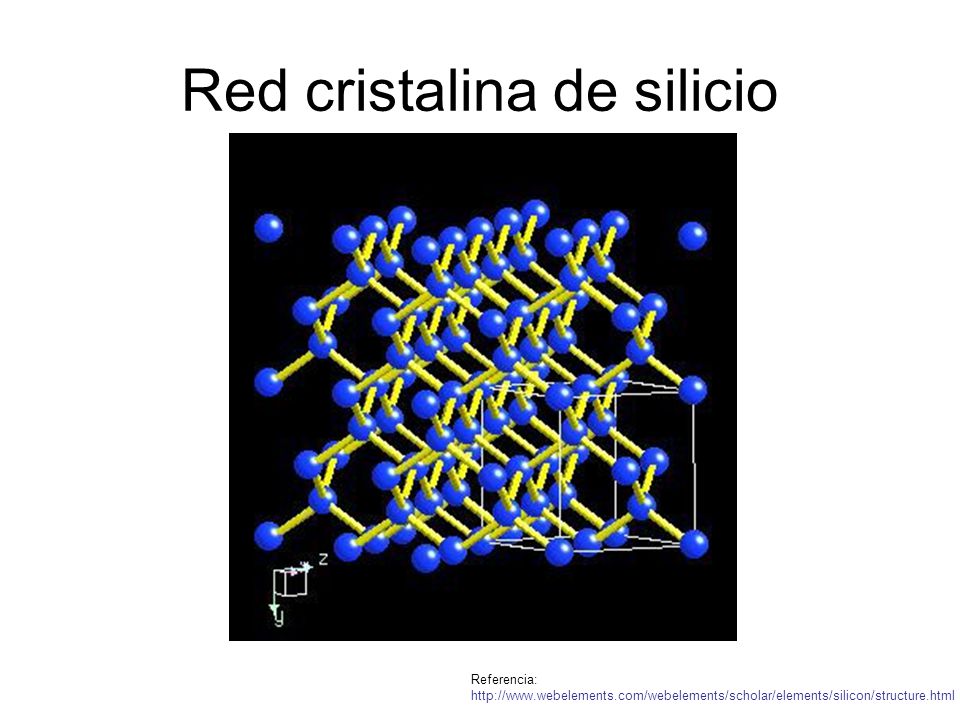

6 Red cristalina de silicio
Referencia:

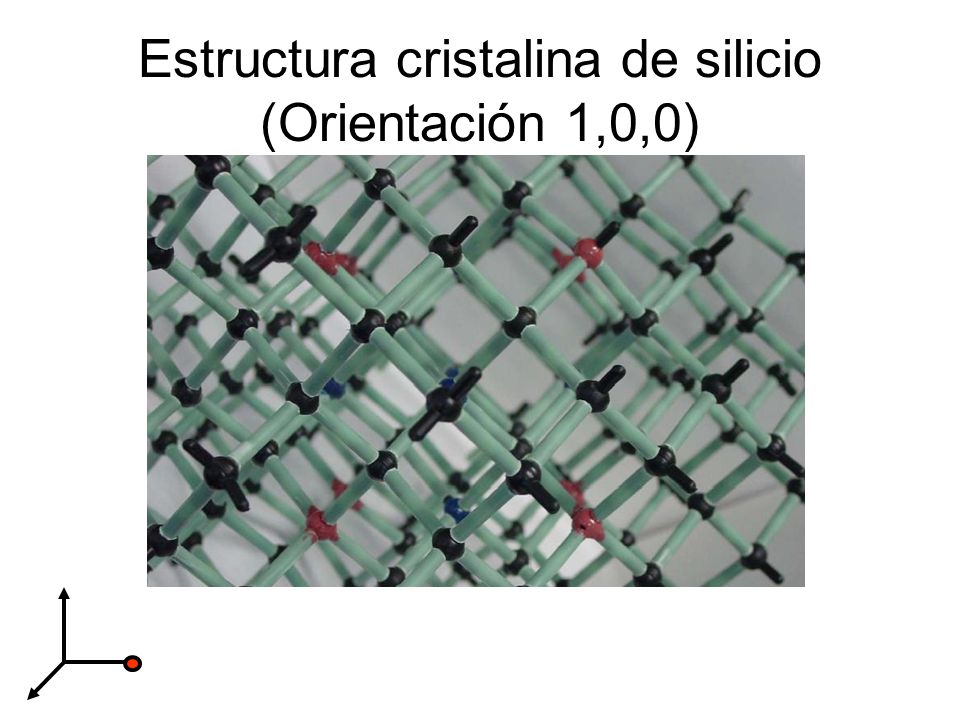

7 Estructura cristalina de silicio (Orientación 1,0,0)

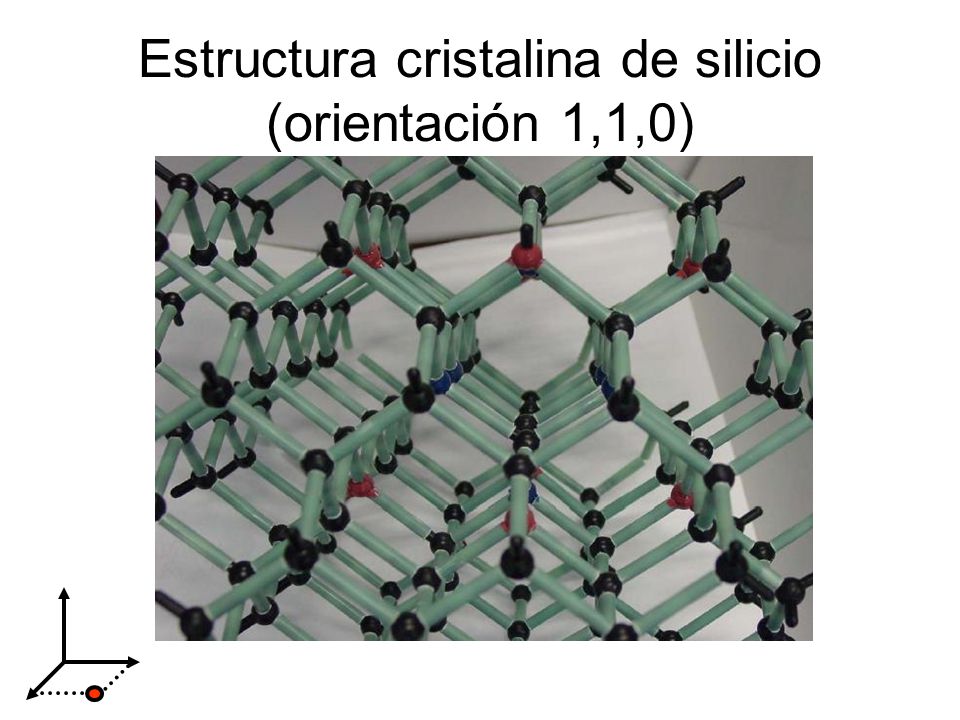

8 Estructura cristalina de silicio (orientación 1,1,0)

9 Estructura cristalina de silicio (orientación 1,1,1)

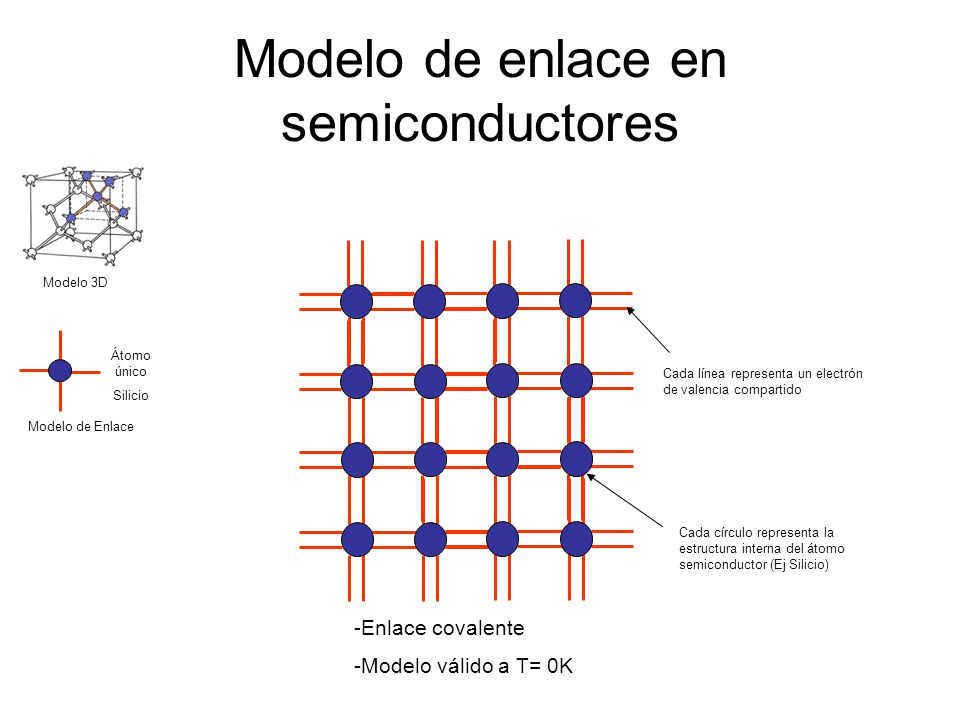

10 Modelo de enlace en semiconductores
Átomo único Silicio Cada línea representa un electrón de valencia compartido Modelo de Enlace Cada círculo representa la estructura interna del átomo semiconductor (Ej Silicio) Enlace covalente Modelo válido a T= 0K

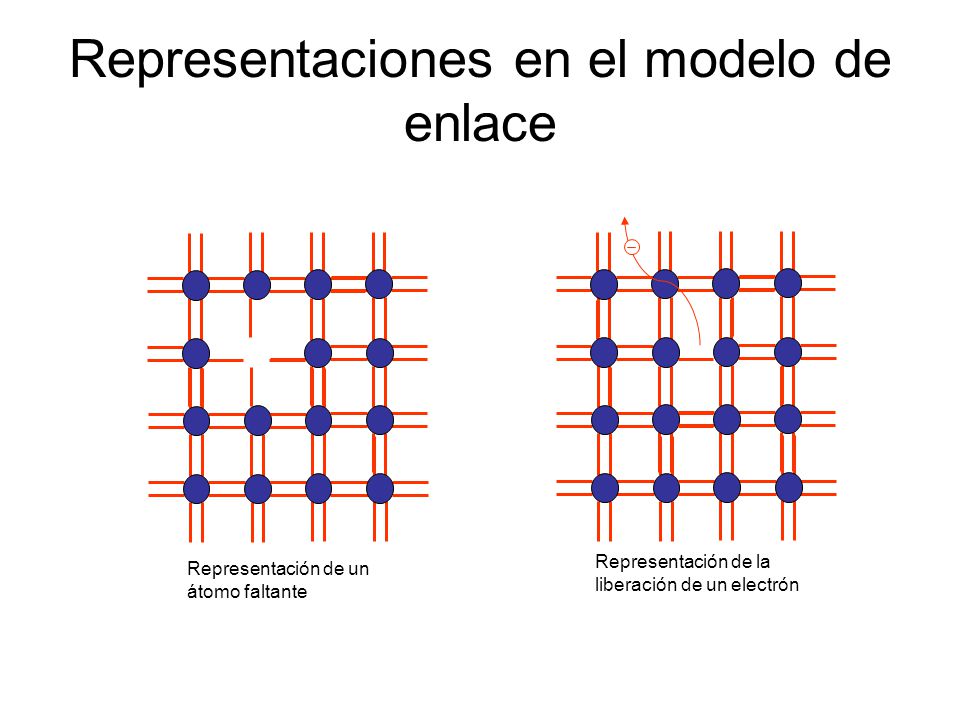

11 Representaciones en el modelo de enlace
Representación de la liberación de un electrón Representación de un átomo faltante

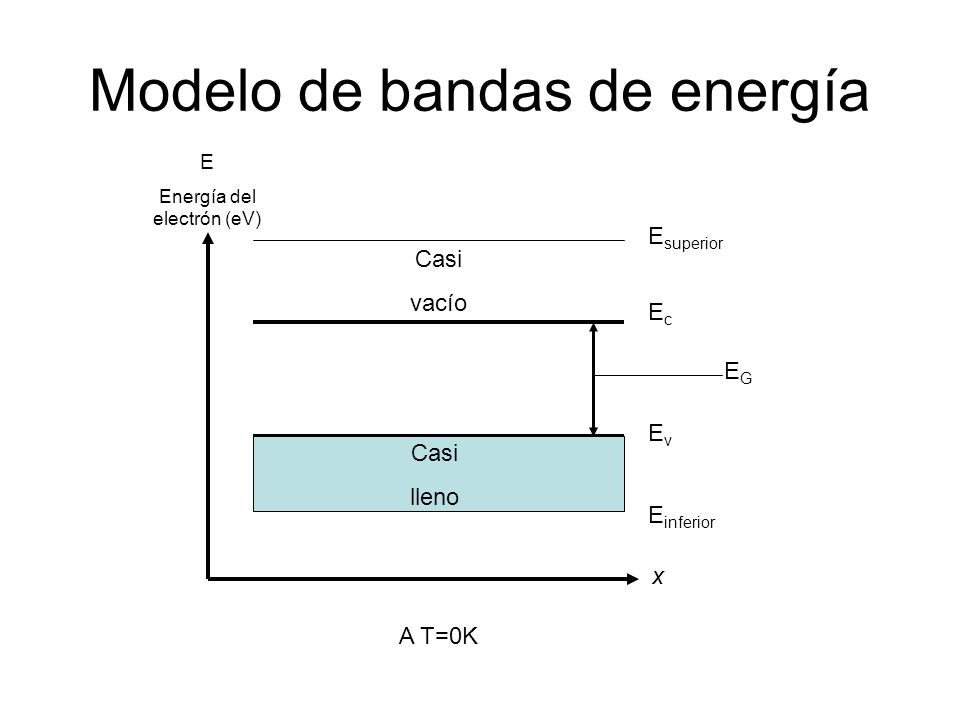

12 Modelo de bandas de energía
Energía del electrón (eV) Esuperior Casi vacío Ec EG Ev Casi lleno Einferior x A T=0K

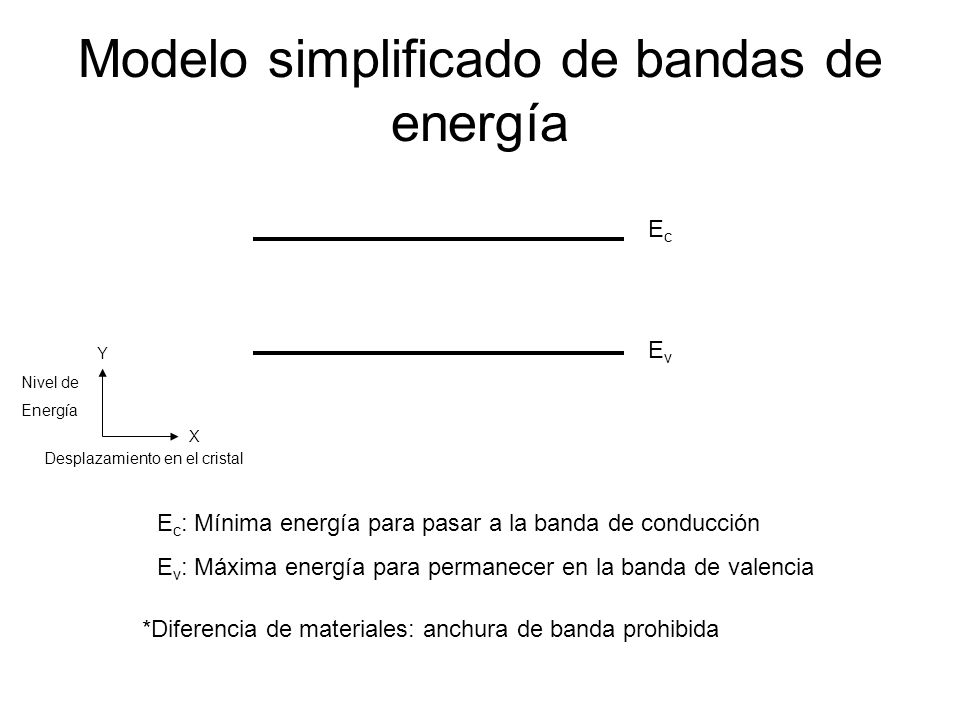

13 Modelo simplificado de bandas de energía
Ec Ev Y Nivel de Energía X Desplazamiento en el cristal Ec: Mínima energía para pasar a la banda de conducción Ev: Máxima energía para permanecer en la banda de valencia *Diferencia de materiales: anchura de banda prohibida

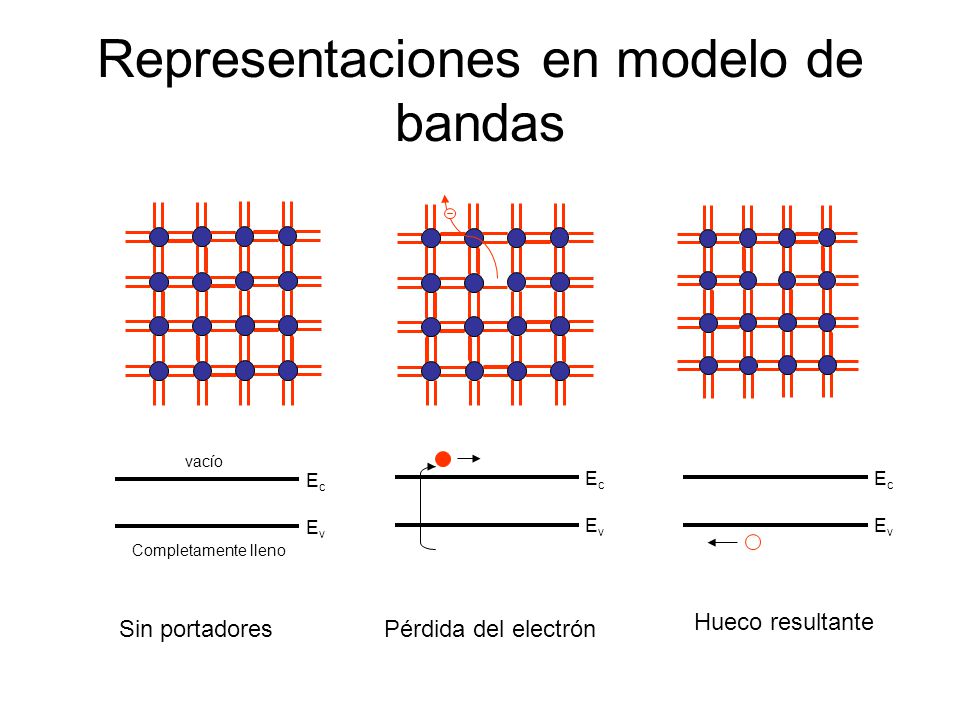

14 Representaciones en modelo de bandas
vacío Ec Ev Ec Ev Ec Ev Completamente lleno Hueco resultante Sin portadores Pérdida del electrón

15 Modelo de bandas para distintos tipos de materiales
Muy estrecha Pocos electrones Ec Ec Eg~1.42 eV (GaAs) Eg~1.12 eV (Si) Eg~ 0.66 eV (Ge) Ev Ec Ev Eg~8 eV (SiO2) Eg~8 eV (Diamante) amplia Superpuesta Ev Ec Ev Aislantes Semiconductores Metales

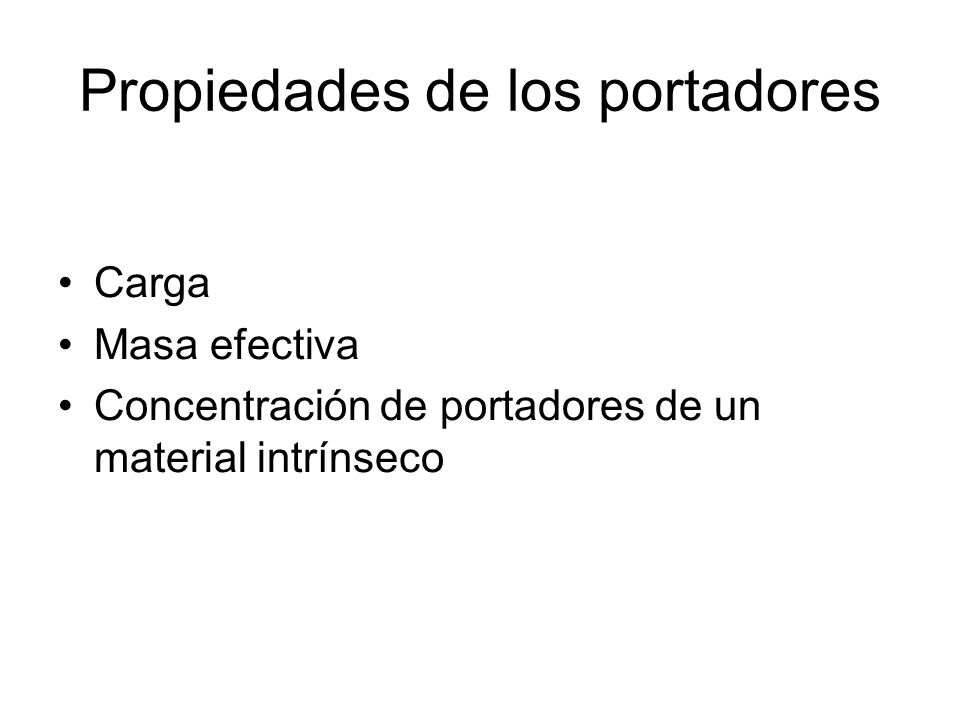

16 Propiedades de los portadores
Carga Masa efectiva Concentración de portadores de un material intrínseco

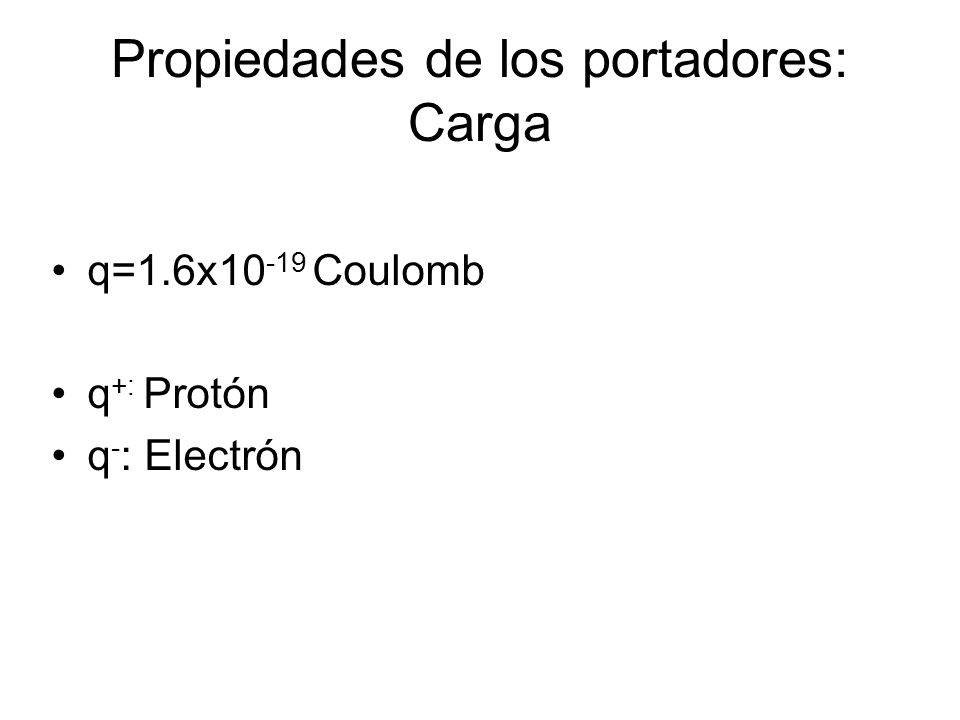

17 Propiedades de los portadores: Carga
q=1.6x10-19 Coulomb q+: Protón q-: Electrón

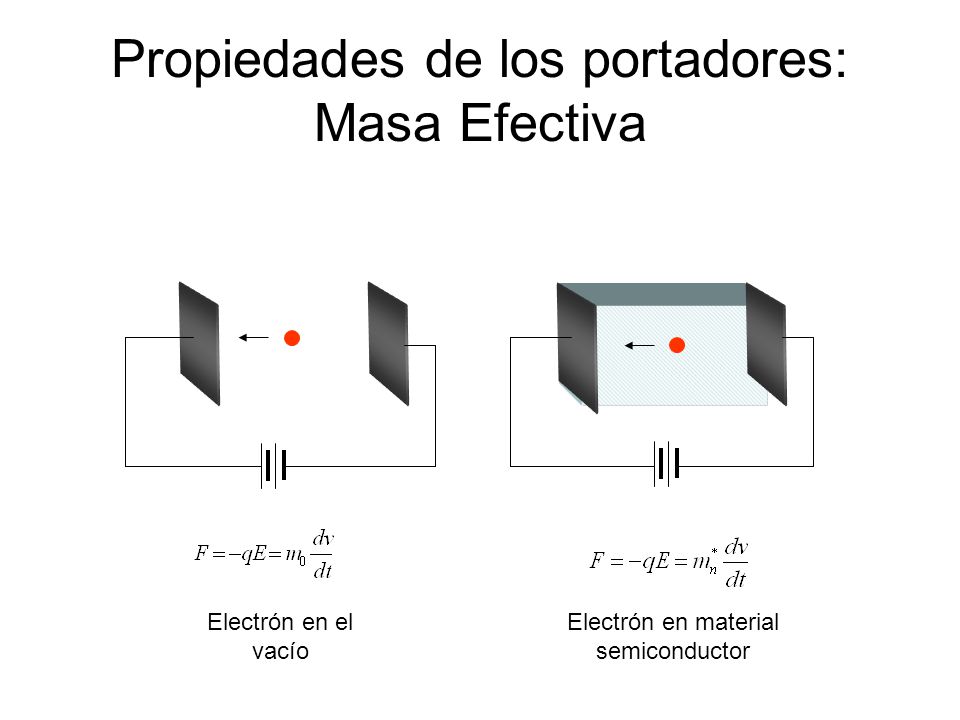

18 Propiedades de los portadores: Masa Efectiva
Hasta aca se llegó en clase 1. Se vio dopado en pizarra Electrón en el vacío Electrón en material semiconductor

19 Masa efectiva para la densidad de estados a 300 K
Material mn*/m0 mp*/m0 Si 1.18 0.81 Ge 0.55 0.36 GaAs 0.066 0.52

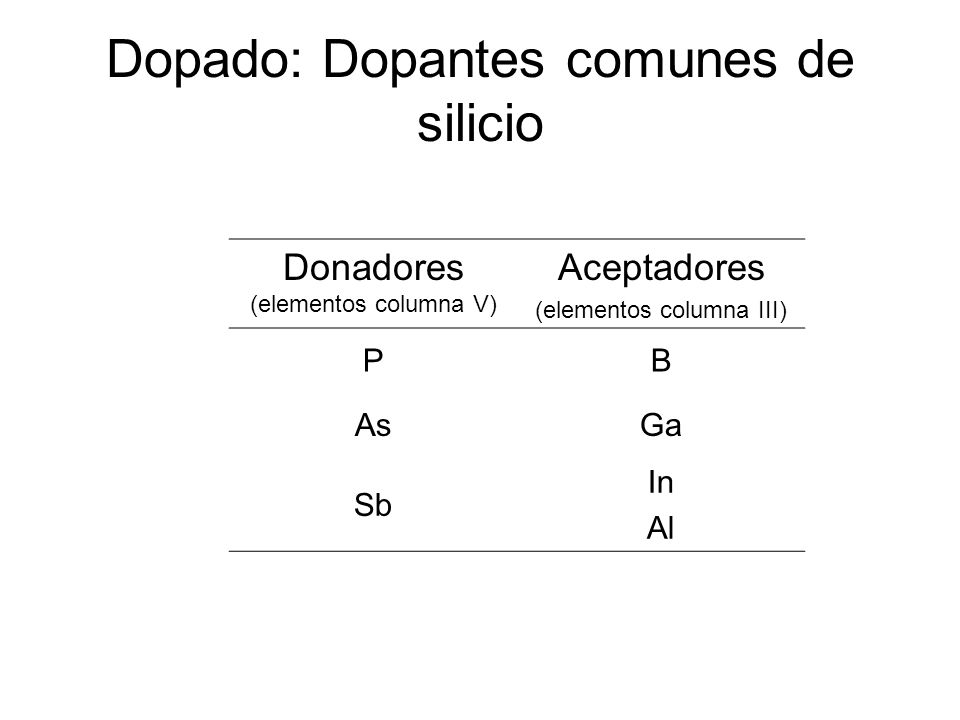

20 Dopado: Dopantes comunes de silicio
Donadores (elementos columna V) Aceptadores (elementos columna III) P B As Ga Sb In Al

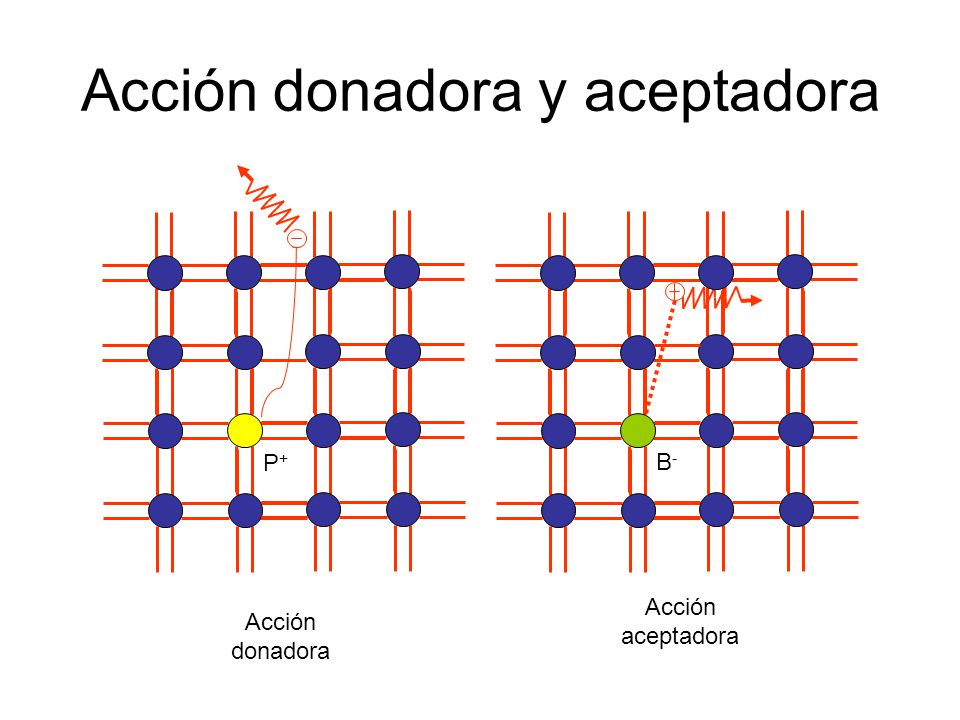

21 Acción donadora y aceptadora
B- Acción aceptadora Acción donadora

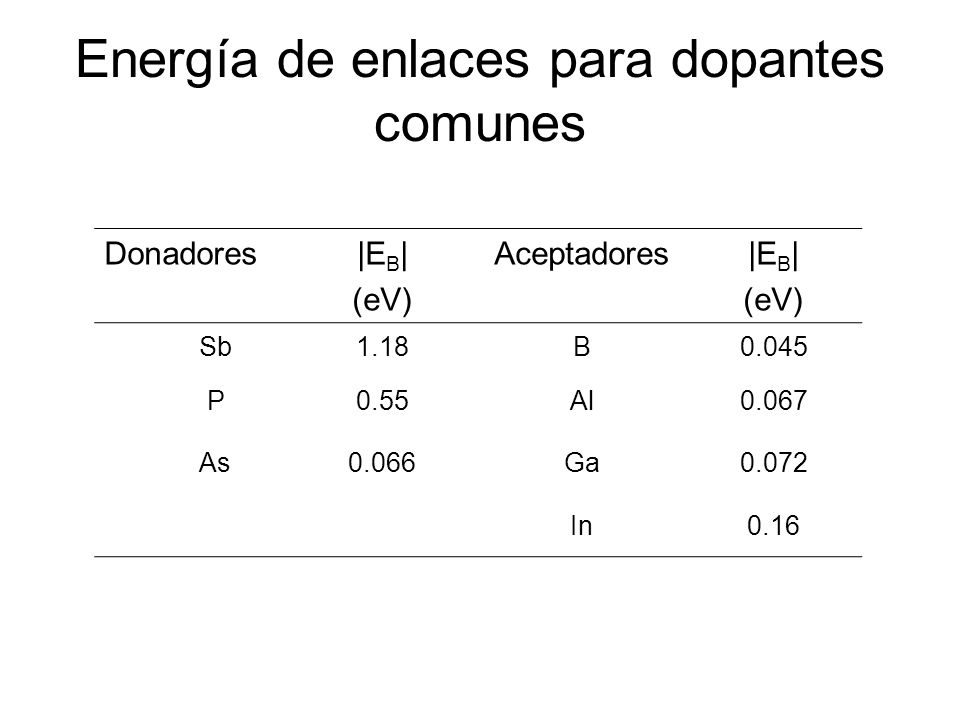

22 Energía de enlaces para dopantes comunes
Donadores |EB| (eV) Aceptadores Sb 1.18 B 0.045 P 0.55 Al 0.067 As 0.066 Ga 0.072 In 0.16

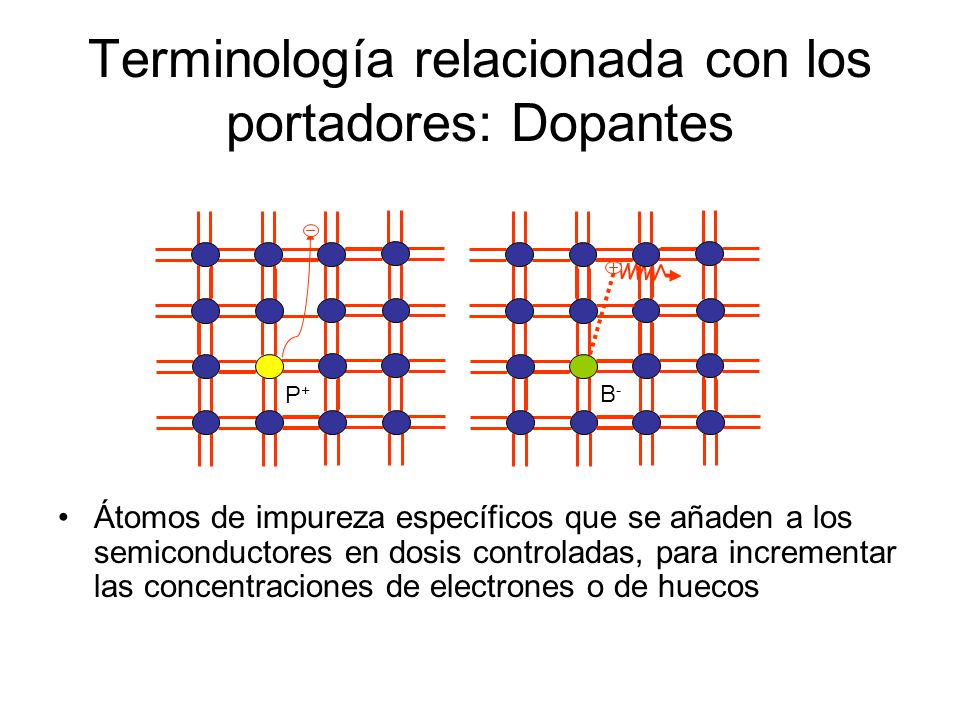

23 Terminología relacionada con los portadores: Dopantes
B- Átomos de impureza específicos que se añaden a los semiconductores en dosis controladas, para incrementar las concentraciones de electrones o de huecos

24 Terminología relacionada con los portadores: Semiconductor intrínseco
Semiconductor no dopado consistente en material semiconductor extremadamente puro, que contiene cantidades insignificantes de átomos de impureza

25 Terminología relacionada con los portadores: Semiconductor extrínseco
B- Semiconductor dopado, cuyas propiedades son modificadas debido a los átomos de inpureza añadidos

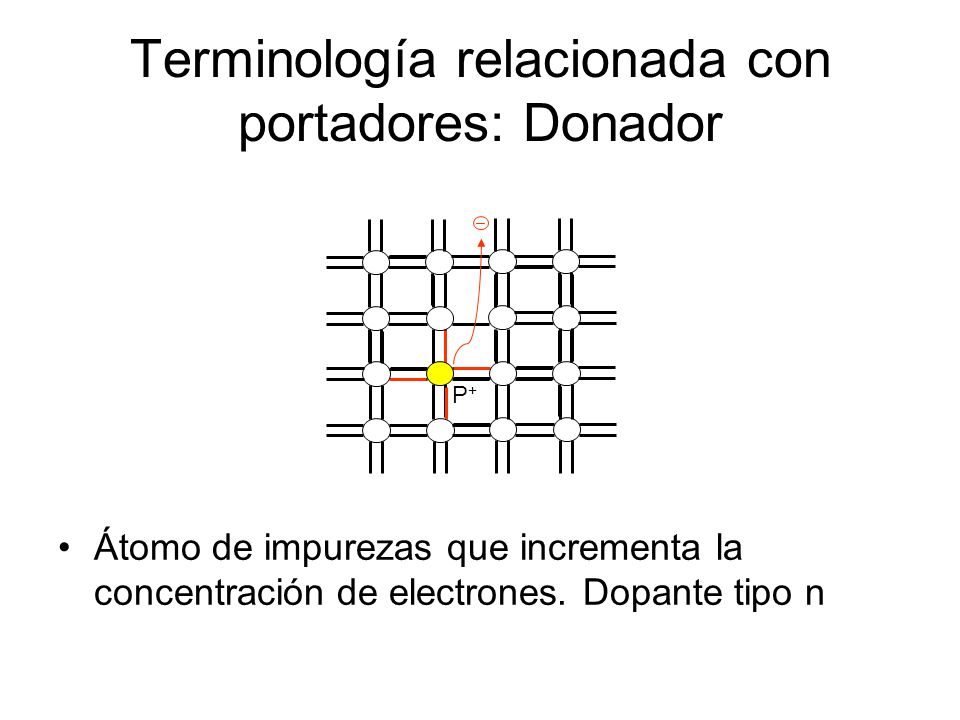

26 Terminología relacionada con portadores: Donador
Átomo de impurezas que incrementa la concentración de electrones. Dopante tipo n

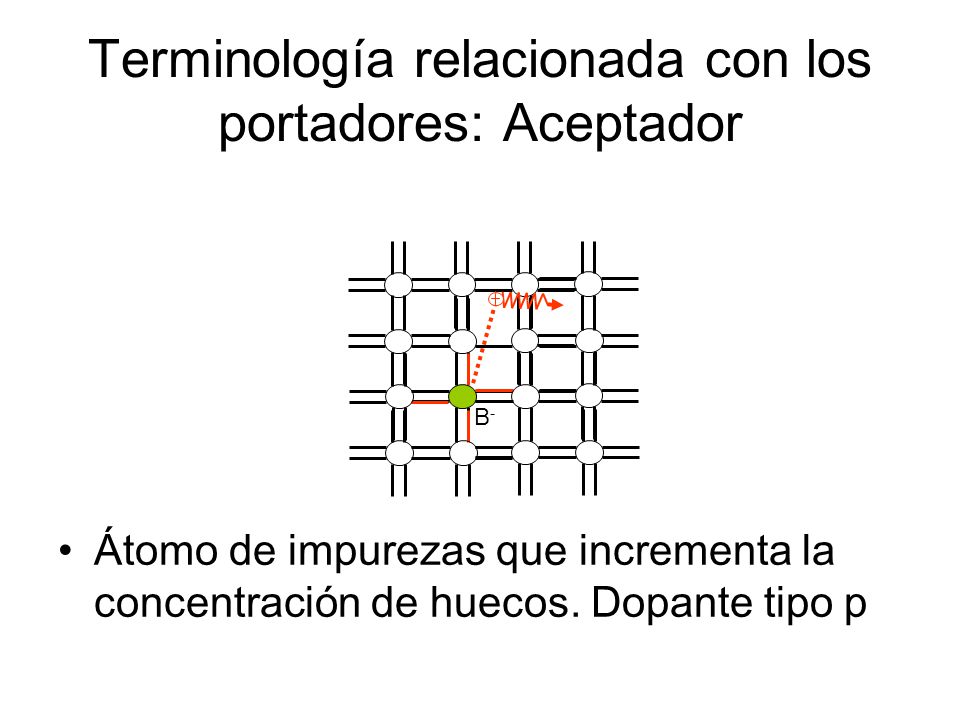

27 Terminología relacionada con los portadores: Aceptador
B- Átomo de impurezas que incrementa la concentración de huecos. Dopante tipo p

28 Terminología relacionada con los portadores: Material tipo n
Material dopado con donadores; un semiconductor que contiene más elecrones que huecos

29 Terminología relacionada con semiconductores: material tipo p
B- Material dopado con aceptadores; un semiconductor que contiene más huecos que electrones

30 La función de Fermi Probabilidad de ocupación de un electrón
EF= energía de Fermi/Nivel de Fermi K= constante de Boltzman (k=8.62 x 10-5 eV/K) T= Temperatura (en Kelvins)

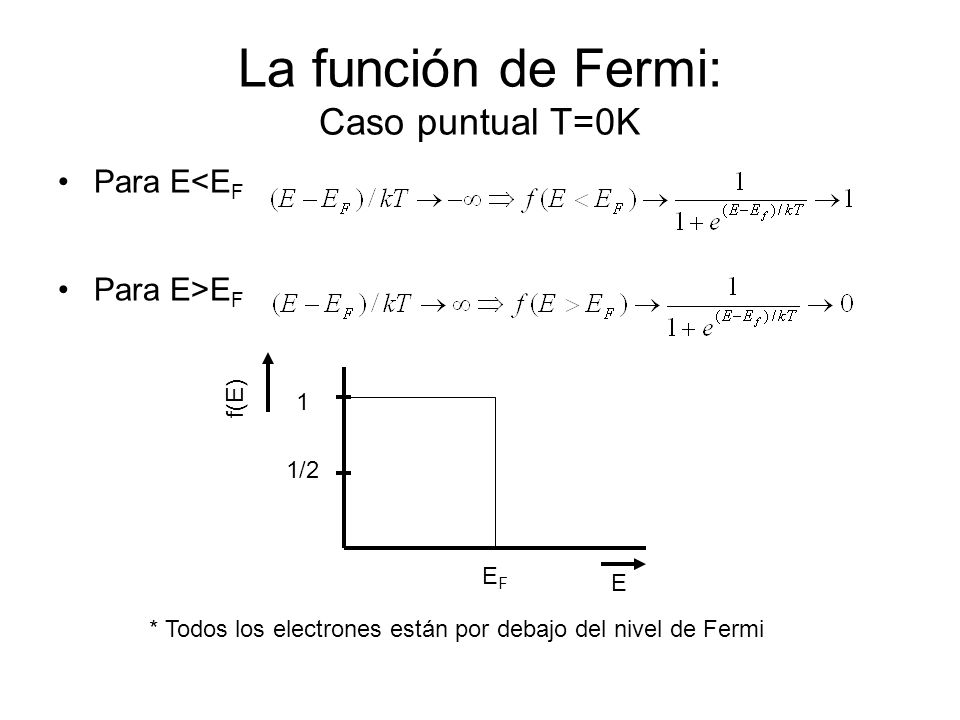

31 La función de Fermi: Caso puntual T=0K
Para E<EF Para E>EF EF 1/2 1 f(E) E Todos los electrones se encuentran por debajo del nivel de energía de Fermi * Todos los electrones están por debajo del nivel de Fermi

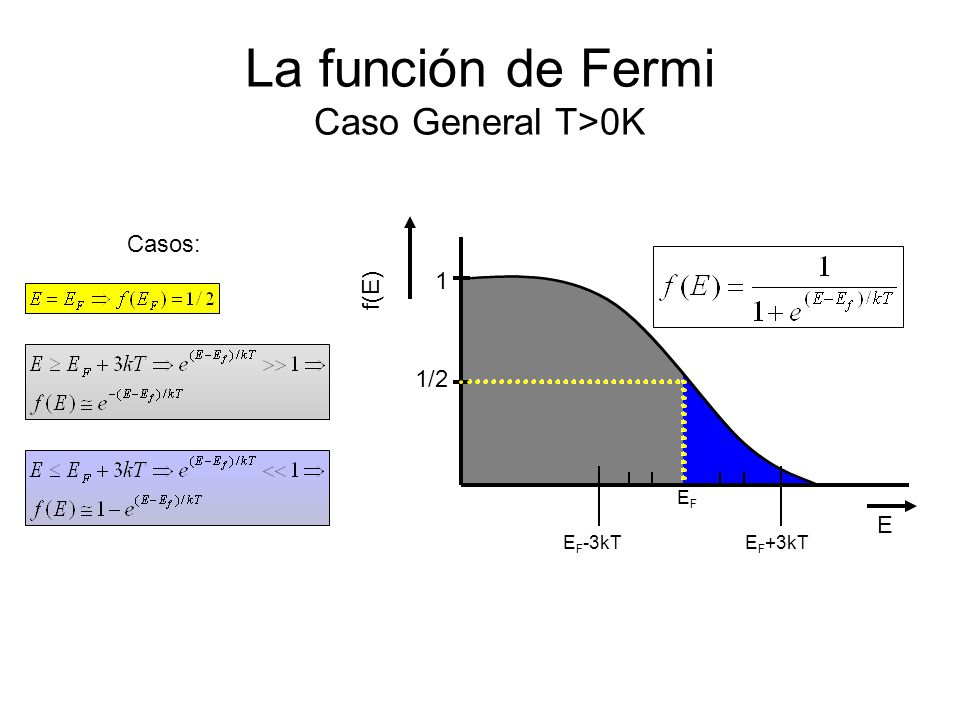

32 La función de Fermi Caso General T>0K
Casos: f(E) 1 1/2 E=Ef, f(Ef)=1/2 EF E EF-3kT EF+3kT

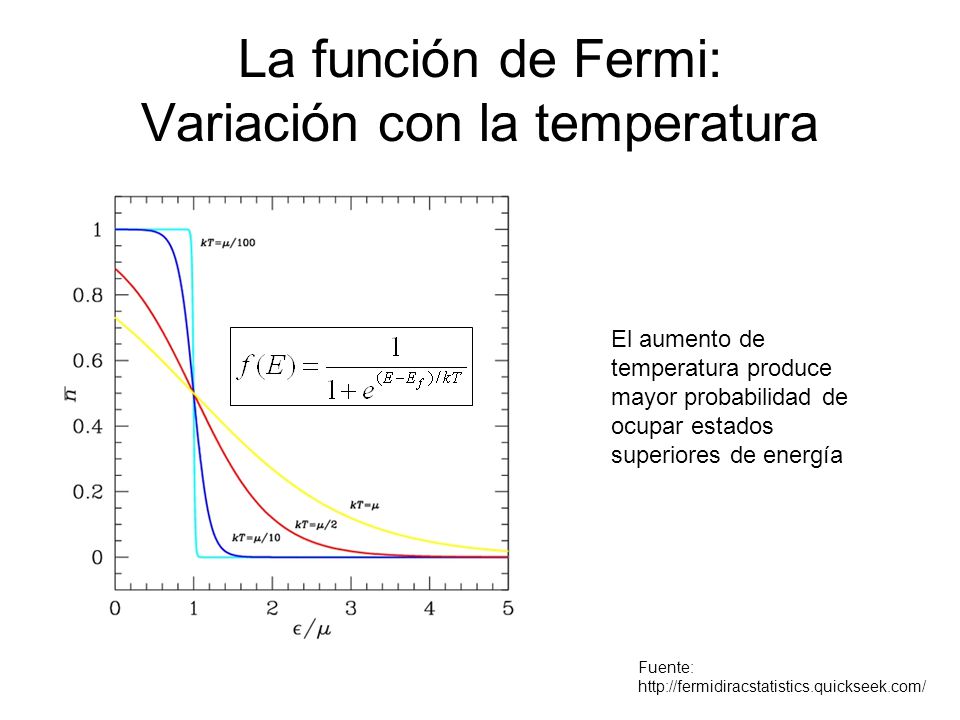

33 La función de Fermi: Variación con la temperatura
El aumento de temperatura produce mayor probabilidad de ocupar estados superiores de energía Fuente:

34 Expresiones para la concentración de electrones y huecos
Donde: ni: Concentración intrínseca de portadores Ei: Nivel intrínseco de Fermi EF: Nivel de Fermi n: concentración de electrones p: concentración de huecos

35 Concentración de protones y electrones y su relación con la concentración intrínseca
Donde: ni: Concentración intrínseca de portadores p: Concentración de huecos n: Concentración de electrones

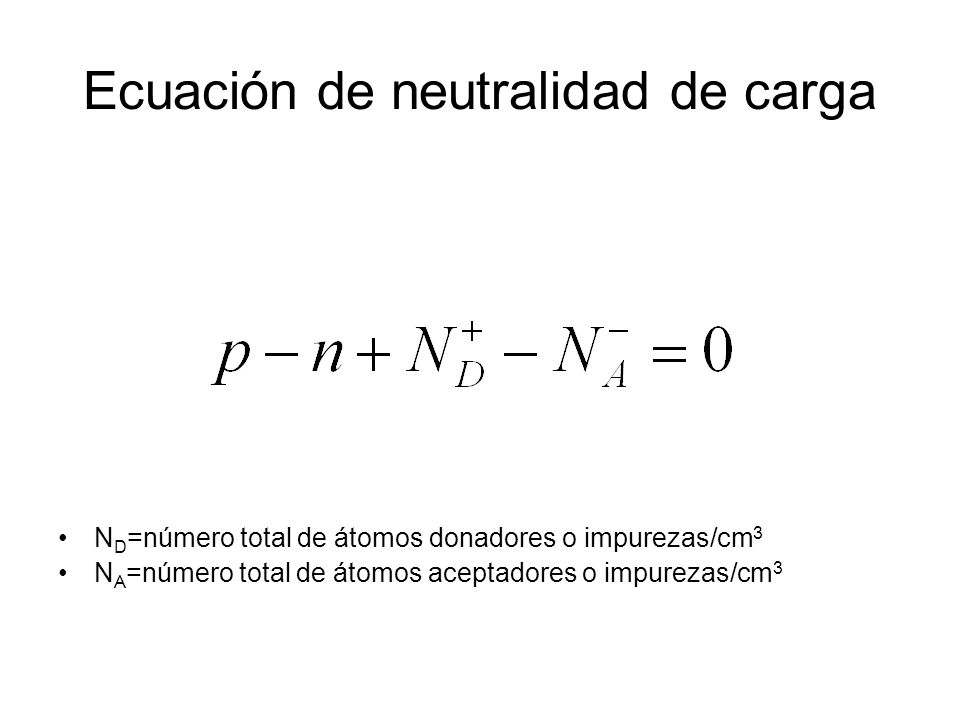

36 Ecuación de neutralidad de carga
ND=número total de átomos donadores o impurezas/cm3 NA=número total de átomos aceptadores o impurezas/cm3
