1 Instrucciones de GPSS/H

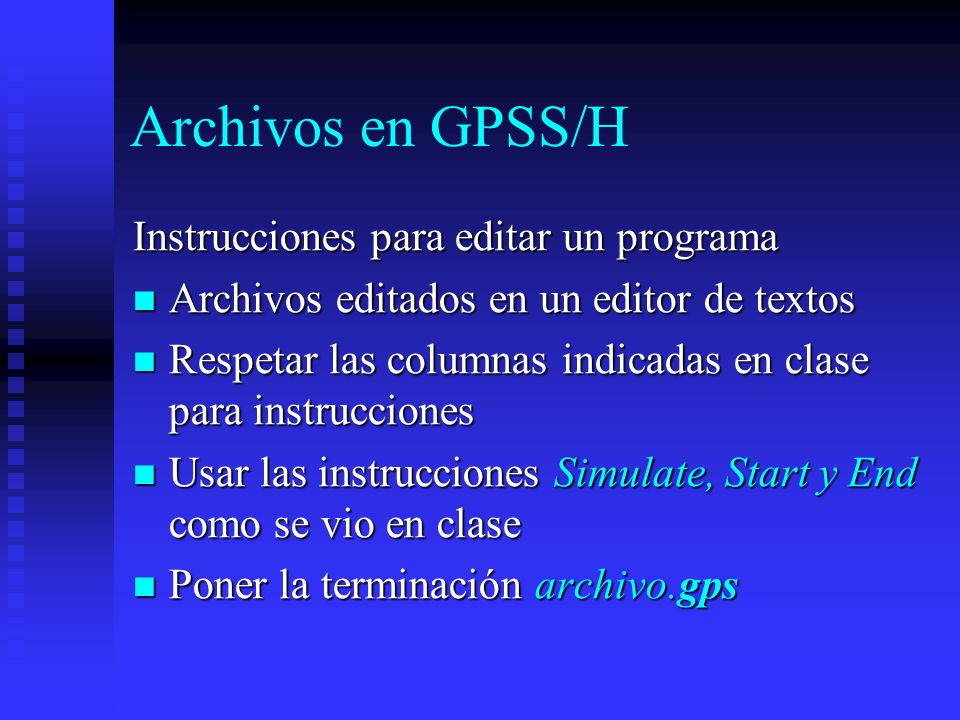

2 Archivos en GPSS/H Instrucciones para editar un programa Archivos editados en un editor de textos Archivos editados en un editor de textos Respetar las columnas indicadas en clase para instrucciones Respetar las columnas indicadas en clase para instrucciones Usar las instrucciones Simulate, Start y End como se vio en clase Usar las instrucciones Simulate, Start y End como se vio en clase Poner la terminación archivo.gps Poner la terminación archivo.gps

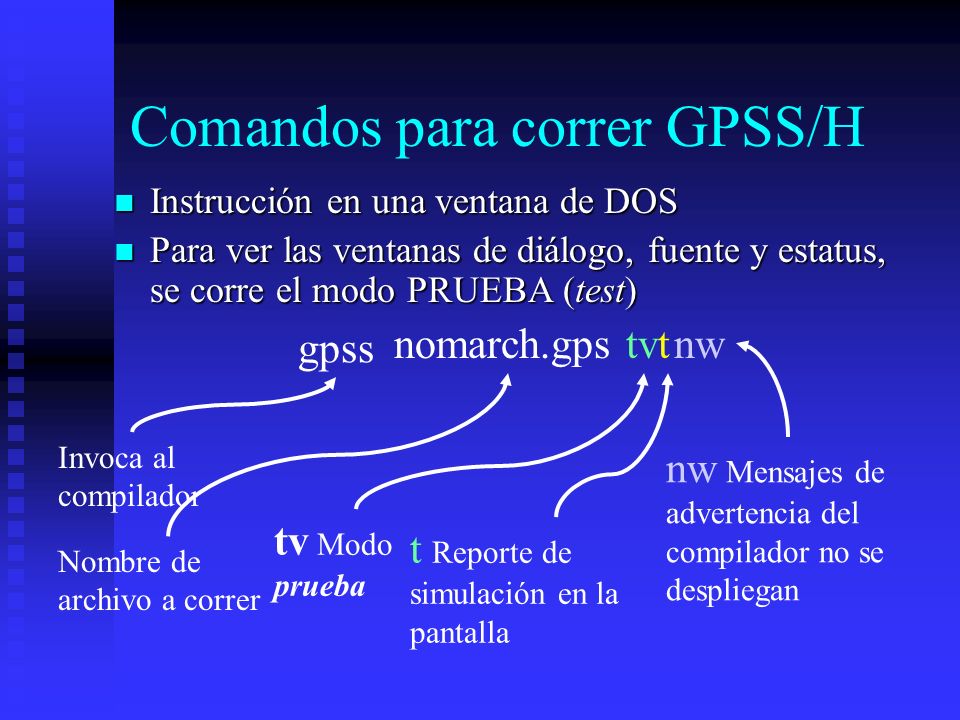

3 Comandos para correr GPSS/H Instrucción en una ventana de DOS Instrucción en una ventana de DOS Para ver las ventanas de diálogo, fuente y estatus, se corre el modo PRUEBA (test) Para ver las ventanas de diálogo, fuente y estatus, se corre el modo PRUEBA (test) Invoca al compilador Nombre de archivo a correr tv Modo prueba t Reporte de simulación en la pantalla nw Mensajes de advertencia del compilador no se despliegan nw gpss nomarch.gpstvt

4 Comandos para correr GPSS/H Instrucción en una ventana de DOS, para generación de archivo de reportes (nomarch.lis) Instrucción en una ventana de DOS, para generación de archivo de reportes (nomarch.lis) Invoca al compilador Nombre de archivo a correr tv Modo prueba nw Mensajes de advertencia del compilador no se despliegan nowarngpssnomarch.gpstv

5 Comandos para correr GPSS/H Para poder ver el modo prueba en pantalla, es necesario teclear Para poder ver el modo prueba en pantalla, es necesario teclear set tlog on En la pantalla que despliega Ready! Comando común: Comando común: nowarngpssnomarch.gpstv noxref nos no listado de fuente nodict no diccionario noxref no referencias cruzadas nosnodict

6 Pantalla de modo prueba Ventana de fuente Ventana de estatus Ventana de diálogo

7 Comandos para modo prueba s Avance paso a paso qq Salirse modo prueba y regreso a DOS display blo Contadores de bloques actual y total display cec Cadena de eventos actuales display fec Cadena de eventos futuros display clocks Valores de relojes relativo y absoluto display xact = # Propiedades de xact con no. #

8 Comandos para modo prueba display f1 f2... Despliegue de las funciones f1 f2 con un solo comando ó ó Scroll de ventana hacia arriba o abajo ó ó Scroll de ventana hacia izq. o der. trap scan Para la simulación en cada scan; no continúa la simulación run Reanuda la simulación untrap scan Elimina el efecto del scan

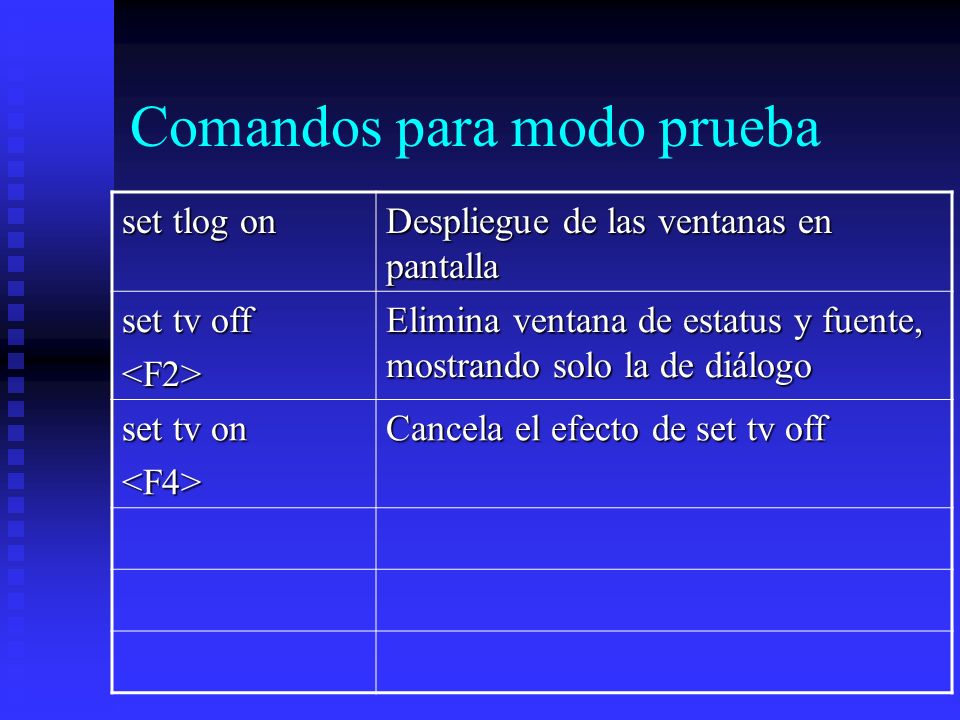

9 Comandos para modo prueba set tlog on Despliegue de las ventanas en pantalla set tv off Elimina ventana de estatus y fuente, mostrando solo la de diálogo set tv on Cancela el efecto de set tv off

10 Ejemplos *Ejercicio con dos generate SIMULATE SIMULATE GENERATE 20 GENERATE 20 TERMINATE 1 TERMINATE 1 * Bloques de GPSS/h GENERATE 15 GENERATE 15 TERMINATE 1 TERMINATE 1 * Instrucciones de control START 8 START 8 END END *Ejercicio inicial SIMULATE *Bloques de GPSS/h GENERATE 60 TERMINATE 1 *Instrucciones de control START 5 END

11 Ejemplos * Ejercicio con un advance SIMULATE SIMULATE * Bloques de GPSS/h GENERATE 20 GENERATE 20 ADVANCE 10 ADVANCE 10 TERMINATE 1 TERMINATE 1 * Instrucciones de control START 3 START 3 END END
