1 Emisiones fugitivas Gestión Ambiental Tema 5

2 Origen de emisiones fugitivas
En una industria media existen entre equipos como bombas, válvulas, compresores, cierres,... que pueden producir fugas Incluso los equipos bien mantenidos generan una serie de pérdidas no intencionadas (Emisiones fugitivas) Estas emisiones pueden ser: Pérdidas continuas de pequeñas cantidades debido a equipos con defectos Fugas de más entidad, debidas a fallos de los equipos

3 La normativa suele definir
Corrientes de productos a monitorizar Tipos de componentes a monitorizar (bombas, válvulas, conexiones,...) Concentraciones que implican fugas Frecuencia de muestreo Medidas a tomar en caso de fuga Periodo en el que debe repararse la fuga Medidas a tomar si la fuga no puede repararse según las normas.

4 Fuentes y cantidades Las emisiones fugitivas se generan en:
Cualquier equipo en el que pueda producirse una fuga En las conexiones de tuberías Evaporación de compuestos en tanques abiertos o recipientes Emisiones de polvo en construcción, demolición, tráfico, recogida de residuos, agricultura Pequeñas emisiones en un gran número de elementos generan cantidades importantes de emisiones

5 Fugas en equipos y distribución de emisiones

6 Medida de emisiones fugitivas
Empleo de equipos de medida directa Sistemas para estimar las pérdidas Factores medios de emisión Emisiones por intervalos Correlaciones de la EPA Correlaciones específicas

7 Factores de emisión Basado en el conocimiento de diferentes instalaciones ETOC = FA WFTOC ETOC = Emisión total desde un componente (kg/h) FA = Factor (kg/h) WFTOC = fracción media en masa de TOC en la corriente Los cálculos sirven para determinar si el conjunto de unidades emite más COV de lo estimado No tiene en cuenta las diferencias para plantas específicas

8 Factores de emisión SOCMI = Industria química orgánica

9 Emisiones por intervalos
Tiene en cuenta los datos de emisiones de la planta, por lo que resulta más exacta que los factores de emisión. Se asume que las velocidades de emisión son diferentes según existan niveles por encima o debajo de ppmv Su aplicación es similar al método anterior, pero debe distinguirse entre los elementos que fugan por encima o debajo del valor límite

10 Emisiones por intervalos
ETOC = (FG NG) + (FL NL) ETOC = Velocidad de emisión (kg/h) NG = Unidades con emisiones > ppm NL = Unidades con emisiones < ppm FG = factor de emisión para fuentes con valores > ppm Fl = factor de emisión para fuentes con valores < ppm

11 Factores para emisiones por intervalos

12 Correlaciones EPA Predice las velocidades de emisión en función de la concentración medida. Existen correlaciones para industria química orgánica y refinerias. La velocidad cero de emisión se asocia con un valor de medida de la concentración cero. Así se obtiene un valor de emisión para los elementos en que la concentración se encuentra por debajo del límite de detección

13 Correlaciones EPA

14 Correlaciones específicas
Método más exacto y más caro Deben recogerse pares de datos de emisiones y concentraciones para desarrollar correlaciones específicas para un equipo en un proceso Es preciso conocer datos en diferentes intervalos de concentraciones

15 Control de emisiones fugitivas
Existen dos técnicas básicas para reducir las emisiones Modificación de equipos Llevar a cabo un programa de detección de fugas y reparación

16 Modificación de equipos
Instalar equipos adicionales que reducen las emisiones Reemplazar equipos existentes por otros que no lleven sellos La mayor parte de las fugas proviene de válvulas. Debe considerarse: - Estado de los componentes - Empaquetado - Condiciones mecánicas Empleo de válvulas de diafragma sin empaquetado

17 Otros equipos Bombas y compresores Válvulas de alivio
Recogida de vapores Doble sello con circulación de fluido intermedio Bombas sin sello (diafragma, magnéticas,…) Válvulas de alivio Su funcionamiento no se consideran emisiones fugitivas Instalación de discos de ruptura Conexiones de tuberías Sus emisiones son bajas

18 Eficacia de las modificaciones

19 Válvulas

20 Válvulas

21 Emisiones desde tanques de almacenamiento
Fuente importante de emisiones Existen 6 tipos básicos de tanques Tanques de techo fijo Tanques de techo flotante externo Tanques de techo flotante interno Tanque de techo flotante y cúpula externa Tanques de contenido variable de vapor Tanques a presión

22 Tanques de techo fijo Verticales u horizontales
Construidos sobre o bajo nivel del suelo Acero, poliéster Venteo directo a la atmósfera o equipados con venteo presión/vacío Emisiones causadas por variaciones en presión, temperatura y nivel de líquido Son los más económicos, pero se considera el equipamiento de almacenamiento mínimo aceptable por su potencial de emisiones

23 Tanques de techo flotante externo
Cilindro abierto equipado con un techo que flota sobre la superficie del líquido El techo lleva un sello en contacto con las paredes y reduce las pérdidas de líquido Emisiones fugitivas se limitan a: pérdidas por un imperfecto sellado Conexiones en el techo Líquido evaporado desde las paredes

24 Tanques de techo flotante interno
Tiene un techo fijo y un techo flotante Las pérdidas por evaporación se minimizan instalando un techo flotante bajo el techo fijo. La zona entre el techo fijo y flotante se ventea frecuentemente. Tanque de techo flotante y cúpula externa Similar al anterior Suelen proceder de una mejora de tanques de techo flotante mediante un techo fijo que minimice las pérdidas por evaporación generadas por el viento

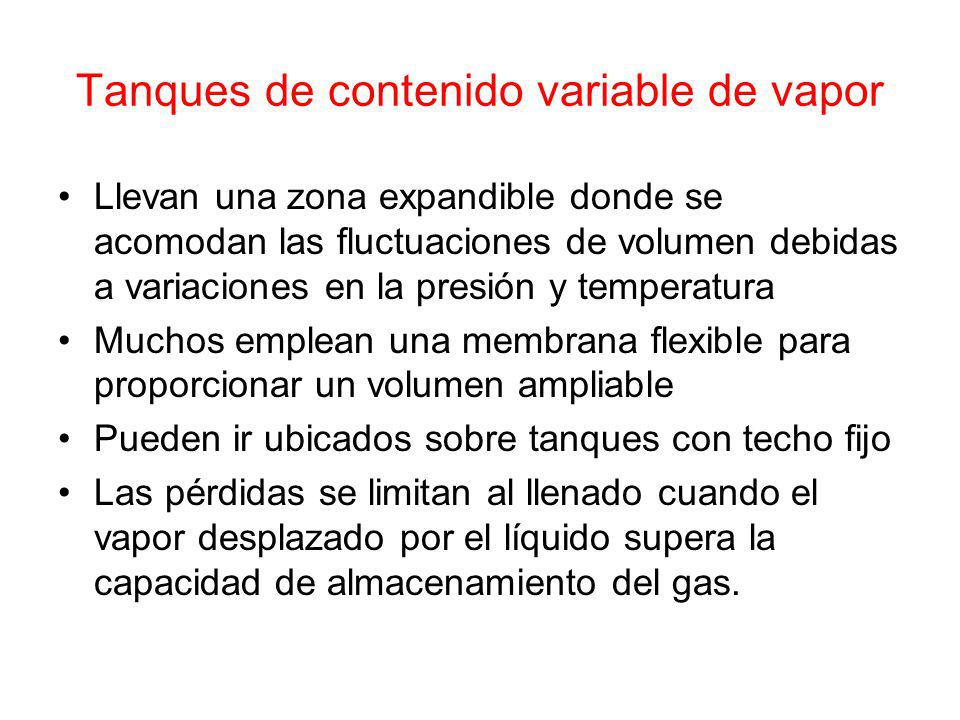

25 Tanques de contenido variable de vapor
Llevan una zona expandible donde se acomodan las fluctuaciones de volumen debidas a variaciones en la presión y temperatura Muchos emplean una membrana flexible para proporcionar un volumen ampliable Pueden ir ubicados sobre tanques con techo fijo Las pérdidas se limitan al llenado cuando el vapor desplazado por el líquido supera la capacidad de almacenamiento del gas.

26 Tanques a presión Usados para almacenar gases o líquidos orgánicos con altas presiones de vapor Están equipados con un venteo de presión/vacío Las pérdidas suelen ser mínimas si el venteo está bien mantenido y el tanque no se sobrepresuriza

27 Tanques

28 Tanques

29 Estimación de emisiones
Las pérdidas desde tanques con techo fijo pueden producirse: Continuamente desde el líquido que permanece en el tanque Pérdidas durante la operación de llenado o vaciado del tanque Asumiendo que el tanque opera a presión atmosférica y que los tanques están cerrados herméticamente para líquido y vapor: LT = LS + LW LT = pérdidas totales (lb/y) LS = pérdidas durante el almacenamiento LW = Pérdidas durante la operación

30 KE = DTV/TLA + (DPV – DPB)/(PA – PVA)
Pérdidas durante el almacenamiento Ls = 365 VVWVKEKS VV = Volumen de vapor (ft3) WV = Densidad de vapor (lb/ft3) WV = MVPVA/R TLA KE = Factor de expansión KS = Factor de saturación del venteo KE = DTV/TLA + (DPV – DPB)/(PA – PVA) DTV = Intervalo de temperatura media diaria (ºR) TLA = Temperatura media del líquido (ºR) DPV = Variación de presión diaria (psi) DPB = Intervalo de presión de venteo (psi) PA = Presión atmosférica (psi) PVA = Presión de vapor a Tª media (psi) KS = 1/ (1 + 0,053 PVA HVO) HVO = Altura de vapor (ft) (altura de un tanque cilíndrico de diámetro D con un volumen equivalente al volumen del vapor en el tanque)

31 Pérdidas durante la operación
LW = 0,0010 MV PVA Q KN KP Mw = Peso molecular del vapor (lb/mol lb) Q = cantidad anual de líquido almacenado (bbl/y) KN = Factor de renovación Para > 36 renovaciones, KN = (180 + N)/6N Para < 36 renovaciones, KN = 1 KP = factor de pérdida de producto Para crudo = 0,75 Para otros líquidos = 1,0

32 Control de emisiones Emisiones en el almacenamiento de líquidos orgánicos se producen por: Evaporación Cambios en el nivel del líquido durante llenado y vaciado Las emisiones desde tanques con techo fijo pueden controlarse: Instalación de techos internos (60-99% eficacia) Intercambio de vapores (90-98% eficacia) Sistemas de recuperación de vapores (96-99%)

33 Emisiones en el tratamiento de residuos
Unas unidades requieren una alta turbulencia Otras operan con líquidos estancados pero con grandes superficies Aplicación al terreno es otra fuente Opciones: Cubrir los equipos Reducir turbulencia
