Representación gráfica del movimiento Gráfica del Movimiento Rectilíneo Uniforme X Tiempo (s) 05101520 Y Posición (m) 04080120160 El movimiento de un móvil.

Presentaciones similares


Presentación del tema: "Representación gráfica del movimiento Gráfica del Movimiento Rectilíneo Uniforme X Tiempo (s) 05101520 Y Posición (m) 04080120160 El movimiento de un móvil."— Transcripción de la presentación:

1 Representación gráfica del movimiento Gráfica del Movimiento Rectilíneo Uniforme X Tiempo (s) Y Posición (m) El movimiento de un móvil presenta la siguiente tabla Vamos a representarlo 1. Dibujamos los ejes 2. Marcamos (0,0) 3. Marcamos (5,40) 4. Marcamos (10,80) 5. Marcamos (15,120) 6. Marcamos (20,160) 7. Unimos los puntos La gráfica es una línea recta que representa la velocidad. La mayor o menor pendiente indica mayor o menor velocidad Cálculo de la velocidad: V= d/t

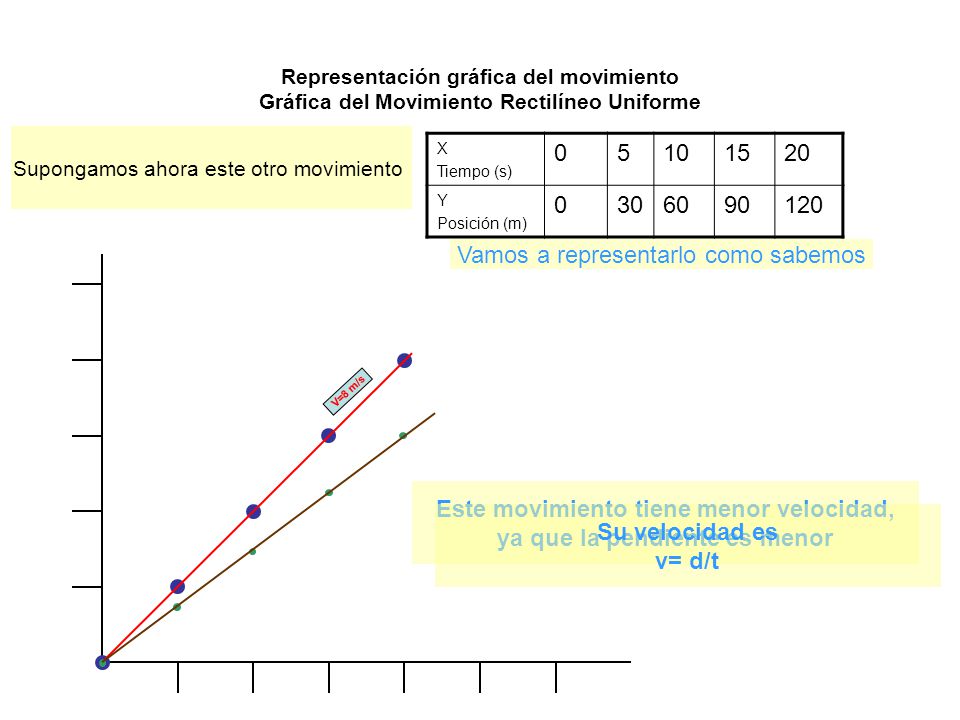

2 Representación gráfica del movimiento Gráfica del Movimiento Rectilíneo Uniforme X Tiempo (s) Y Posición (m) Supongamos ahora este otro movimiento Vamos a representarlo como sabemos Este movimiento tiene menor velocidad, ya que la pendiente es menor V=8 m/s Su velocidad es v= d/t

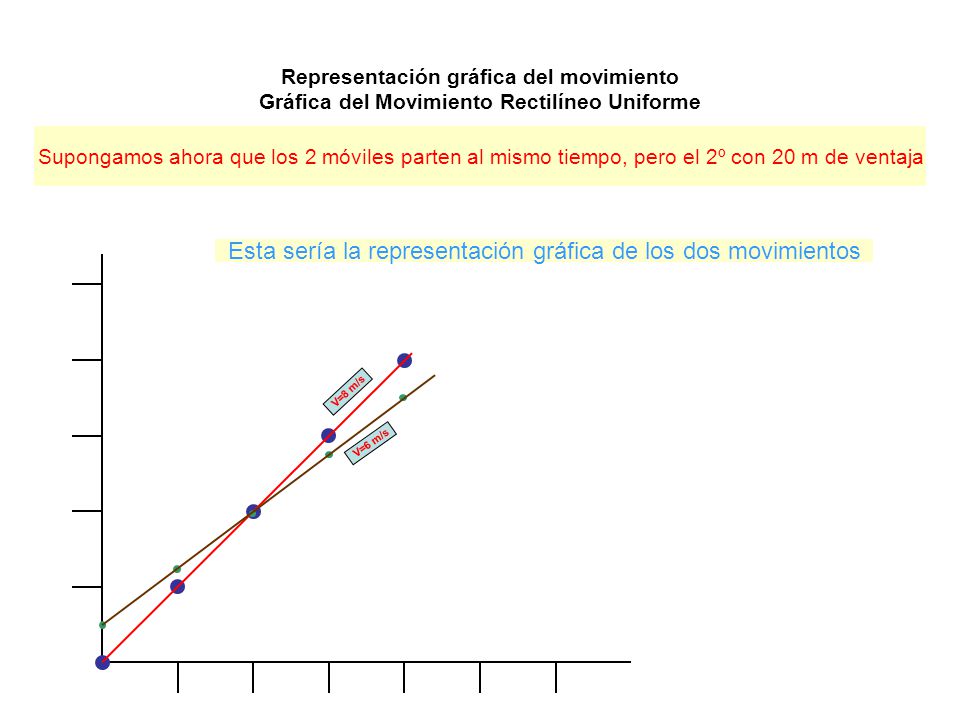

3 Representación gráfica del movimiento Gráfica del Movimiento Rectilíneo Uniforme Supongamos ahora que los 2 móviles parten al mismo tiempo, pero el 2º con 20 m de ventaja Esta sería la representación gráfica de los dos movimientos V=8 m/s V=6 m/s

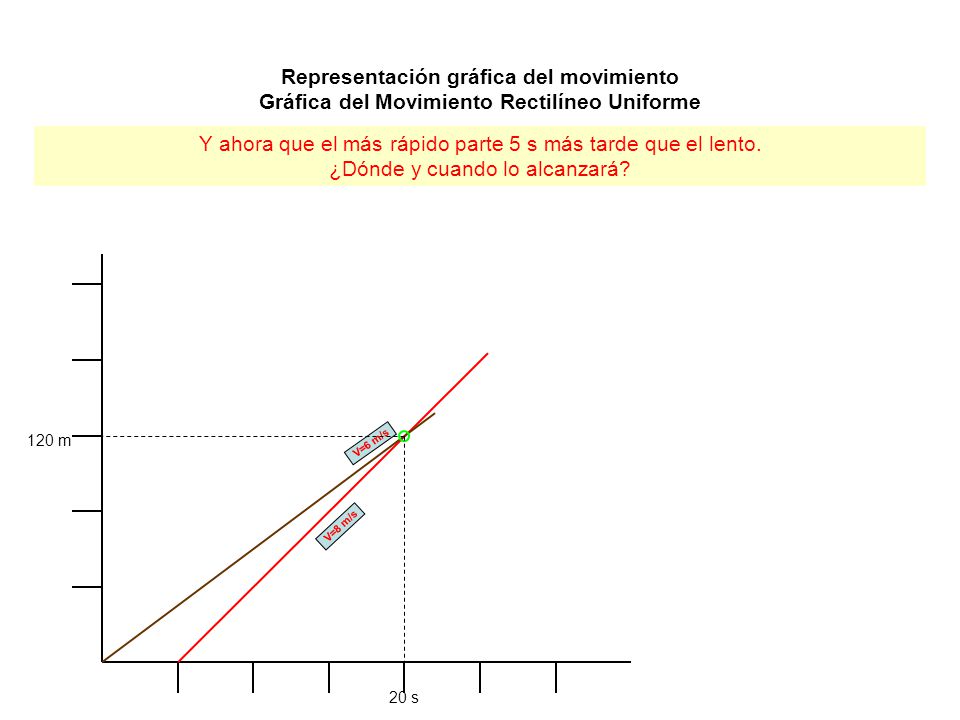

4 Representación gráfica del movimiento Gráfica del Movimiento Rectilíneo Uniforme Y ahora que el más rápido parte 5 s más tarde que el lento. ¿Dónde y cuando lo alcanzará? V=8 m/s V=6 m/s 120 m 20 s
