Autor Objetivos Los conceptos deben exponerse de la manera más simple posible, si bien con precisión...

Presentaciones similares


Presentación del tema: "Autor Objetivos Los conceptos deben exponerse de la manera más simple posible, si bien con precisión..."— Transcripción de la presentación:

1

2 Autor Objetivos

3 Los conceptos deben exponerse de la manera más simple posible, si bien con precisión...

4 Cap. 1. Planteamiento Cap. 2. Elementos STI Cap. 3. Sistemas de TX Cap. 4. Protocolos Cap. 5. Nivel físico Cap. 6. Nivel de enlace Cap. 7. Nivel de red Cap. 8. Niveles OSI Cap. 9. Redes Área Local Cap.10. Arquitectura Cap.11. Programas Cap.12. Servicios V.A. Cap.13. Tendencias Cap.14. Tele-Sociedad RESUMEN GLOSARIO AYUDA

5 AUTOR Javier de Lucas Linares -Doctor en Ciencias Químicas -Catedrático de Física y Química -Jefe del Departamento de Física y Química -Coordinador de Tecnologías de la Información y la Comunicación -Webmaster

6 OBJETIVOS Con esta presentación se pretende ofrecer una panorámica de los sistemas de comunicación que se usan en la actualidad, especialmente de aquellos que más ampliamente se emplean. Las más de doscientas transparencias que se presentan exponen de forma esquemática y amena unaIntroducción a la Teleinfomática, asequible al alumnado de Tecnologías de la Información de Bachillerato del IES Celestino Mutis.

7 RESUMEN Si en algo la tecnología se ha volcado para hacer más confortable la vida es en la electrónica y, en especial, en todo lo relacionado con las Telecomunicaciones y la Informática. La unión de estos dos mundos se ha visto favorecida por el gran desarrollo de la microelectrónica y sus consecuencias en algunos comportamientos sociales actuales (por ejemplo, los teléfonos portátiles, faxes públicos, cajeros automáticos, compras vía módem, videoconferencias, etc.) son más que evidentes. Esta unión da origen al concepto de Teleinformática o Telemática. Desde el punto de vista de los elementos que intervienen, la Teleinformática puede definirse como «el conjunto de máquinas, técnicas y métodos relacionados entre sí que permiten el proceso de datos a distancia y que participan en la convergencia entre las Telecomunicaciones y la Informática».

8 ARCNET: Red local en estrella con paso de testigo de Datapoint. CC: Circuito de conmutación. CCITT: Comité Consultivo Internacional Telegrafía y Telefonía. CD: Circuito de datos. CSMA: Acceso múltiple por detección de portadora. ED: Enlace de datos. ETCD: Equipo terminal de circuito de datos. ETD: Equipo terminal de datos. HOST: Ordenador que actúa como nodo central. HUB: Dispositivo de conectores para los RIM de una red. ITU: Unión Internacional de Telecomunicaciones. LAN: Red de área local. LC: Línea de comunicaciones. MAU: Unidad de acceso multiestación (red Token-Ring de IBM). Glosario de términos más usados Sumario

9 Glosario de términos más usados NETBIOS: Sistema básico de entrada/salida para redes. OSI: Modelo de referencia de interconexión de sistemas abiertos. PBX: Equipo de conmutación telefónica que se conecta a la red conmutada pública. Es una central de ámbito privado. RDSI : Red digital de servicios integrados. RIM: Módulo interfaz de recursos. RVA: Redes portadoras y de valor añadido. RX: Recepción. SNA: Protocolo utilizado por IBM para la conexión de terminales y ordenadores mainframe. STI: Sistema de Telecomunicación e Informática. TX: Transmisión. V.A.: Valor añadido. WAN: Redes de Área Amplia. Sumario

10 AYUDA Índice -4- Glosario 2/12 Para moverse con facilidad, en las páginas se dispone de: Indicador de la página dentro del tema. Explicación de términos más usados. Índice general de la presentación. Índice del tema señalado. Siguiente Vuelta a la última página mostrada. Anterior

11 Cap.1.Planteamiento 1/12 Sumario Glosario

12 La comunicación es algo intrínseco al ser humano. Éste siempre ha sentido necesidad de comunicarse con los demás y con el medio que le rodeaba y para ello utilizaba infinidad de técnicas: gestos, lenguaje hablado, escritura, símbolos,... 2/12 Sumario Glosario Índice -1-

13 El ser humano se las ingenió para romper la barrera de la distancia y comunicarse con puntos cada vez más lejanos y desarrolló ingenios tecnológicos que le ayudaron a ello (tam-tam, señales de humo,...). 3/12 Sumario Glosario Índice -1-

14 4/12 Sumario Glosario Índice -1-

15 Durante la primera mitad del siglo diecinueve se produjo el nacimiento de las comunicaciones a distancia por medios eléctricos. Desde entonces se han desarrollado nuevas técnicas que son sólo la antesala de nuevas experiencias. 5/12 Sumario Glosario Índice -1-

16 Es la posibilidad de establecer un diálogo a distancia entre equipos informáticos, utilizando como medio de transmisión las redes de Telecomunicaciones. 6/12 Sumario Glosario Índice -1-

17 Las dos ciencias que dan origen a la Teleinformática tienen su propia historia y evolución por separado hasta llegar a un punto en que sus caminos se unen para compartir técnicas y métodos de trabajo. Tecnologías Multimedia. Las telecomunicaciones comenzaron en 1830 con la utilización del Telégrafo. En 1876 Alexander Graham Bell inventó el Teléfono. Teletipo o teleimpresor, que permitió el envío de mensajes a distancia utilizando el código Baudot creado por Emile Baudot en A partir de 1950 vino la aparición del módem. Red Especial de Transmisión de Datos. Redes de Área Local. Redes Digitales. 7/12 Sumario Glosario Índice -1-

18 Se denomina Sistema Teleinformático al conjunto de recursos hardware y software utilizados para satisfacer unas determinadas necesidades de transmisión de datos. ETD CC ETD CC ETCD 8/12 Sumario Glosario Índice -1-

19 EVOLUCIÓN Elemento físico Nº de nodos Soporta la transmisión de datos Número de procesadores conectados 9/12 Sumario Glosario Índice -1-

20 Las Redes de Área Amplia (WAN) son aquellas que surgen para satisfacer las necesidades de transmisión de datos a distancias superiores a unos cuantos kilómetros. Las Redes de Área Local (RAL ó LAN) han sido creadas para responder a necesidades de tratamiento de información a pequeñas distancias 10/12 Sumario Glosario Índice -1-

21 RED PÚBLICA TX RED TELEFÓNICA RED TÉLEX 11/12 Sumario Glosario Índice -1-

22 12/12 La Teleinformática puede definirse como «el conjunto de máquinas, técnicas y métodos relacionados entre sí que permiten el proceso de datos a distancia y que participan en la convergencia entre las Telecomunicaciones y la Informática». Sumario Glosario Índice -1-

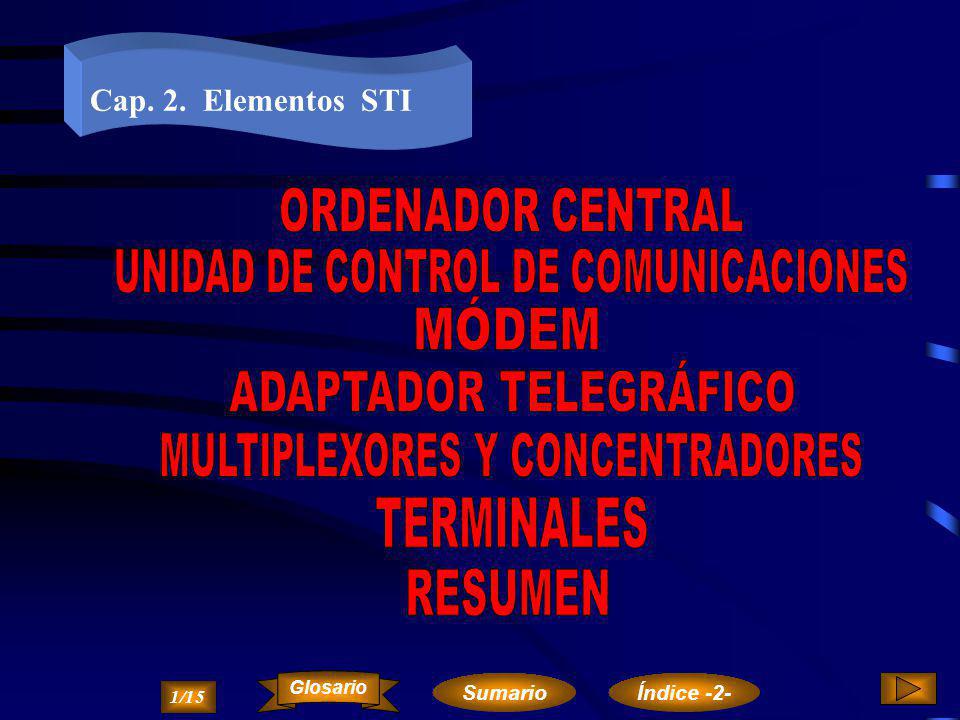

23 Cap. 2. Elementos STI 1/15 Sumario Glosario Índice -2-

24 ORDENADOR CENTRAL Es el ordenador que procesa la información más extensa en un sistema teleinformático. 2/15 Sumario Glosario Índice -2-

25 UNIDAD DE CONTROL DE COMUNICACIONES Es un dispositivo especializado en tareas de comunicaciones que gestiona todas las funciones inherentes a los procesos de TX de datos. 3/15 Sumario Glosario Índice -2-

26 El MÓDEM (modulador-demodulador) es el equipo encargado de adaptar la señal digital de un equipo informático a una línea telefónica analógica. 4/15 Sumario Glosario Índice -2-

27 EL ADAPTADOR TELEGRÁFICO Es el equipo encargado de adaptar la señal digital de un equipo informático a una línea telegráfica. 5/15 Sumario Glosario Índice -2-

28 MULTIPLEXORES Y CONCENTRADORES. Dispositivos y métodos para el uso simultáneo y compartido de diversos terminales a través de la misma línea. 6/15 Sumario Glosario Índice -2-

29 TERMINALES Dispositivo capaz de transmitir o recibir información desde un ordenador o hacia un ordenador. 7/15 Sumario Glosario Índice -2-

30 8/15 Sumario Glosario Índice -2-

31 CODIFICACIÓN DE LA INFORMACIÓN La información, para ser transmitida, necesita ser adaptada al medio de transmisión. Para ello, generalmente, será preciso codificarla de tal forma que pueda asegurarse una recepción adecuada y segura. NULNull (carácter nulo).DC1Device control 1 (control de dispositivo 1). SOH Startofheading (comienzo de cabecera). DC2Device control 2 (control de dispositivo 2). STXStartoftext (comienzo de texto). DC3Device control 3 (control de dispositivo 3). ETXEndoftext (final de texto). DC4Device control 4 (control de dispositivo 4). EOTEnd of transsmision (fin de transmisión). NAKNegativeacknowledge (transmisión negativa). ENQEnquiry (petición de transmisión). SYNSynchronousidle (espera sincrona). 9/15 Sumario Glosario Índice -2-

32 DETECCIÓN Y CORRECCIÓN DE ERRORES Siempre se pueden producir errores no deseados en la transmisión- recepción de una información. La calidad de una transmisión se mide por la tasa de error, que viene determinada por la relación existente entre el número de bits recibidos de forma errónea y el número de bits transmitidos. Ejemplo: Distancia = 3 Para corregir errores de n bits es necesario que la distancia del código sea al menos 2n +1 10/15 Sumario Glosario Índice -2-

33 CÓDIGOS DE CONTROL DE PARIDAD Son códigos detectores de errores cuya distancia es 2, por lo que permiten detectar errores de un bit en cada palabra o carácter transmitido. Ejemplo: Código BCD con paridad par Información Palabra Bit de paridad 11/15 Sumario Glosario Índice -2-

34 REDES PUNTO A PUNTO Constituyen este tipo de red las conexiones exclusivas entre terminales y ordenador con una línea directa. 12/15 Sumario Glosario Índice -2-

35 REDES MULTIPUNTO Se trata de la unión de varios terminales a su correspondiente ordenador compartiendo una única línea de transmisión. 13/15 Sumario Glosario Índice -2-

36 REDES DIGITALES DE SERVICIOS INTEGRADOS La RDSI es una red totalmente digital de uso general capaz de integrar una gran gama de servicios como son la voz, datos, imagen y texto. 14/15 Sumario Glosario Índice -2-

37 Los elementos que integran un sistema teleinformático, desde un simple terminal hasta una Red Digital de Servicios Integrados, necesitan de: CONFIGURACIÓN DETERMINADA TRATAMIENTO DE LA INFORMACIÓN POR CODIFICACIÓN SE CONSIGUE: LA DETECCIÓN Y RECUPERACIÓN DE ERRORES EN UNA TX-RX DE DATOS 15/15 Sumario Glosario Índice -2-

38 Cap.3. Sistemas de TX 1/24 Sumario Glosario

39 Líneas aéreas. Se trata del medio más sencillo y antiguo que consiste en la utilización de hilos de cobre o aluminio recubierto de cobre, mediante los que se configuran circuitos compuestos por un par de cables. 2/24 Sumario Glosario Índice -3-

40 Cables de pares. Cada circuito de transmisión lo configura un par de hilos (uno de ida y otro de vuelta) independientes de las demás señales (Modo Balanceado) o usar un sólo hilo de ida y compartir el hilo de retorno con el resto de las señales (Modo no Balanceado). 3/24 Sumario Glosario Índice -3-

41 Cable coaxial. Un cable coaxial consta de un par de conductores de cobre o aluminio, formando uno de ellos un alma central cilíndrica, rodeado y aislado del otro mediante pequeños hilos trenzados o una lámina (o malla) metálica cilíndrica y estos a su vez, están envueltos por una cubierta de plástico. 4/24 Sumario Glosario Índice -3-

42 Fibra Óptica. Están basados en un principio totalmente diferente a cualquier tipo de cableado. Mientras que los cables tradicionales transmiten datos mediante tensiones eléctricas, en este tipo de cable, la señal que produce el transmisor es de naturaleza luminosa. 5/24 Sumario Glosario Índice -3-

43 Transmisión analógica La transmisión analógica es aquella que maneja señales de tipo analógico, es decir, que puede tener cualquier valor, de forma continua y dentro de unos márgenes. 6/24 Sumario Glosario Índice -3-

44 Transmisión digital La transmisión digital es aquella que maneja señales discretas. 7/24 Sumario Glosario Índice -3-

45 Transmisión síncrona Se llama sincronización al proceso mediante el que un emisor informa a un dispositivo receptor sobre los instantes en que van a transmitirse las correspondientes señales. 8/24 MODO SÍNCRONO Sumario Glosario Índice -3-

46 Transmisión asíncrona Consiste en el envío de una trama de datos que configura un bloque de información comenzando con un conjunto de bits de sincronismo (SYN) y terminando con otro conjunto de bits de final de bloque (ETB). 9/24 Sumario Glosario Índice -3-

47 Transmisión en serie y paralelo La información codificada en binario se puede transmitir bit a bit (SERIE) o bien transmitiendo un grupo de bits a la vez (PARALELO). 10/24 Sumario Glosario Índice -3-

48 Simultaneidad emisión - recepción Una línea de comunicación entre dos equipos tiene dos sentidos de transmisión (Unidireccional o Bidireccional). 11/24 MODEM MODOS DE TRANSMISIÓN EN UNA COMUNICACIÓN ´ ´ ´ ´ Sumario Glosario Índice -3-

49 La velocidad de transmisión es la medida del número de unidades (o cantidad) de información por segundo que se transfiere a través del medio o línea de transmisión. 12/24 Sumario Glosario Índice -3-

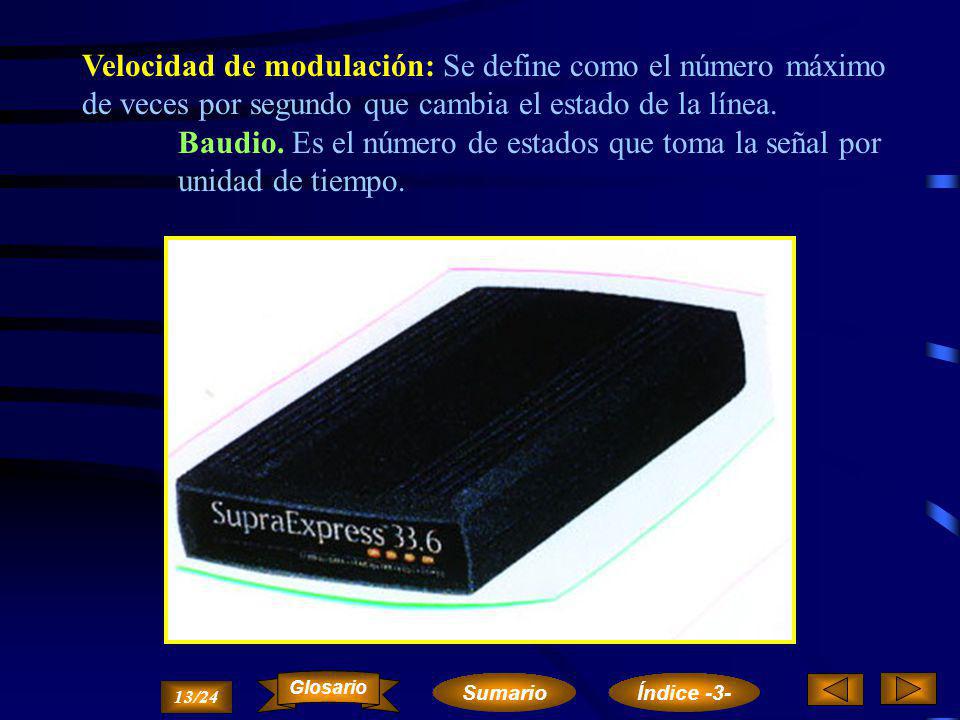

50 Velocidad de modulación: Se define como el número máximo de veces por segundo que cambia el estado de la línea. Baudio. Es el número de estados que toma la señal por unidad de tiempo. 13/24 Sumario Glosario Índice -3-

51 Velocidad de transferencia de datos: representa la cantidad de información que puede transferirse por unidad de tiempo (Bits/seg). Velocidad de transmisión serie: número máximo de elementos binarios (bits) que se pueden transmitir por un determinado circuito de datos durante un segundo. Bits/segundo. Es el número de bits de información enviados por segundo. 14/24 Sumario Glosario Índice -3-

52 Banda Base (Baseband). La transmisión en banda base se utiliza con señales digitales, y su nombre se debe al hecho de que la señal de datos se transmite de la estación al medio físico sin cambio de frecuencia, por lo que no existe modulación. 15/24 Sumario Glosario Índice -3-

53 Banda Ancha (Broadband). Se denomina transmisión en banda ancha a la propagación simultánea por el mismo medio físico de diferentes señales analógicas basadas en la técnica de multiplexación por división de frecuencia. 16/24 Sumario Glosario Índice -3-

54 Banda Portadora (Carrier o Single-Channel Broadband). La transmisión en banda portadora se utiliza con señales analógicas, y es una combinación de las dos anteriores, (pero es bidireccional y utiliza todo el ancho de banda del medio), de ahí que su nombre alternativo sea transmisión de banda ancha con un único canal (Single-Channel broadband). 17/24 Sumario Glosario Índice -3-

55 La modulación en banda ancha con moduladora digital y portadora analógica presenta las siguientes alternativas: Desplazamiento de amplitud (ASK: Amplitude Shift Keying). En el cero lógico, la portadora presenta amplitud nula, y en el uno lógico, tiene una amplitud constante diferente de cero a una frecuencia fija. 18/24 Sumario Glosario Índice -3-

56 Desplazamiento de frecuencia (FSK: Frequency Shift Keying). Existe un juego de frecuencias de la portadora analógica [s1(t) y s2(t)] para cada nivel lógico de la moduladora digital. 19/24 Sumario Glosario Índice -3-

57 Desplazamiento de fase (PSK: Phase Shift Keying). Para cada nivel de la moduladora digital, existe un juego de fases (0 o y 180 o ) en la portadora analógica [s1(t) ys2(t)]. 20/24 (PSK) Sumario Glosario Índice -3-

58 Desplazamiento de fase diferencial (DPSK: Differential Phase Shift Keying). Es una variante del anterior, en el que la inversión de fase se realiza solamente con el 1 lógico, y el 0 lógico nunca invierte. Manchester y Manchester Diferencial. 21/24 Sumario Glosario Índice -3-

59 Modulación multinivel. En este tipo de modulación existen N juegos de amplitudes, frecuencias o fases tales que N = 2 n, siendo n el número de bits por estado de modulación. Modulación por impulsos codificados (MIC). 22/24 Sumario Glosario Índice -3-

60 Las transmisiones a través de señales eléctricas se ven afectadas por una serie de elementos externos que las atenúan y distorsionan. Dependiendo del medio físico, de la frecuencia y de la distancia se producen pérdidas de energía en el canal, por lo que se deteriora la información que transporta. 23/24 Sumario Glosario Índice -3-

61 DEPENDIENDO DEL MEDIO FÍSICO, DE LA FRECUENCIA Y DE LA DISTANCIA TODO SISTEMA TELEINFORMÁTICO DEBE FACILITAR: LAS TÉCNICAS FUNDAMENTALES DE TX DE DATOS. UN MEJOR ENTENDIMIENTO DE CÓMO VIAJA LA INFORMACIÓN DE UN SISTEMA A OTRO A TRAVÉS DE LOS CIRCUITOS DE TELECOMUNICACIÓN. 24/24 Sumario Glosario Índice -3-

62 Cap. 4. Protocolos 1/13 Sumario Glosario Índice -4-

63 Cuando se pretende comunicar un sistema informático con otro a través de una red de comunicaciones, es necesario que exista un conjunto de elementos físicos y lógicos que permitan dicha comunicación. 2/13 Sumario Glosario Índice -4-

64 Un protocolo es un conjunto de normas que permiten el intercambio de información entre dos dispositivos o elementos de un mismo nivel. Gracias al protocolo puedo entenderme con usted ¡ Me puedes tutear!... 3/13 Sumario Glosario Índice -4-

65 4/13 Sumario Glosario Índice -4-

66 5/13 Sumario Glosario Índice -4-

67 ¿Qué se desea hacer? Controlar y coordinar las funciones a realizar por los programas de usuarios permitiéndoles el acceso al entorno OSI. 6/13 Sumario Glosario Índice -4-

68 ¿Cómo se entenderá el otro proceso? Por la transformación de la sintaxis de los datos y la sintaxis de la presentación de los mismos. Sumario Glosario Índice -4- 7/13

69 ¿Con quién y cómo se establece la comunicación? Con las entidades de presentación. Estableciendo y liberando la conexión de sesión, intercambiando datos y sincronizando y manteniendo dicha sesión. Sumario Glosario Índice -4- 8/13

70 ¿Dónde está el otro proceso? Fragmentado en unidades pequeñas para pasar por el nivel de red y llegar correctamente a su destino. Sumario Glosario Índice -4- 9/13

71 ¿Por qué ruta se llega allí? A través de la conexión y desconexión de las redes, sincronizando y controlando el flujo de las transferencias. Sumario Glosario Índice /13

72 ¿Cómo ir a través de esa ruta? Según reglas establecidas. Estableciendo y liberando los enlaces de datos. Controlando la correcta transferencia de información. Sumario Glosario Índice /13

73 ¿Cómo se puede conectar al medio físico? Definiendo las señales y características físicas y electrónicas de los equipos informáticos y las unidades de comunicación. Sumario Glosario Índice /13

74 Cuando se pretende comunicar un sistema informático con otro a través de una red de comunicaciones, es necesario que exista un conjunto de elementos físicos y lógicos que permitan dicha comunicación. Un protocolo es un conjunto de normas que permiten el intercambio de información entre dos dispositivos o elementos de un mismo nivel. Sumario Glosario Índice /13

75 Cap. 5. Nivel Físico 1/18 Sumario Glosario Índice -5-

76 2/18 NIVEL DE ENLACE Sumario Glosario Índice -5-

77 En este nivel se detallan los aspectos: –Mecánicos: Se especifica la configuración de los conectores tanto desde el punto de vista físico (número de pines) como desde el punto de vista lógico. –Eléctricos: Se indica el nivel de tensión e intensidad para la representación física de un bit 1 o de un bit 0. 3/18 Sumario Glosario Índice -5-

78 Se denomina interfaz estándar digital a un vínculo que permite que las señales digitales pasen de un equipo emisor a otro receptor, con las características deseadas. 4/18 Sumario Glosario Índice -5-

79 Equipo terminal de datos Equipo terminal circuito de datos Enlace de datos Línea de comunicaciones Circuito de datos Circuito conmutación 5/18 Sumario Glosario Índice -5-

80 Protocolo físico Las funciones que deben cumplir los protocolos son: Establecimiento de la comunicación Sincronización de la conversación Control de flujo Detección de errores 6/18 Sumario Glosario Índice -5-

81 SEÑALES ANALÓGICAS/DIGITALES 7/18 Sumario Glosario Índice -5-

82 FORMAS DE TRANSMISIÓN DE LOS EQUIPOS 8/18 (fuente) (destino) Sumario Glosario Índice -5-

83 Normativas Internacionales El CCITT/ITU ha creado una serie de documentos, cuya letra inicial indica a qué aspecto se refiere. Serie X: Recomendaciones orientadas a la transmisión de datos sobre redes públicas. Serie T: Recomendaciones de la transmisión de documentos. Serie Y y G: TX de datos sobre RDSI Serie V: TX de datos sobre redes analógicas (teléfono y télex). 9/18 Sumario Glosario Índice -5-

84 Lista de definiciones para circuitos de intercambio entre (ETD) y (ETCD). Corresponde a cuestiones relacionadas con la transmisión de datos sobre la red telefónica. 10/18 Sumario Glosario Índice -5-

85 Define la unión de ETD con procesos de llamada y respuesta automática conectados a la red telefónica conmutada, incluyendo la desactivación de los supresores de eco en llamadas establecidas manualmente (norma americana RS-366-A). 11/18 Sumario Glosario Índice -5-

86 12/18 Sumario Glosario Índice -5-

87 El interfaz X.21 Entre equipos terminales de datos (ETD) y equipos de terminación de circuito de datos (ETCD) para funcionamiento asíncrono en redes de datos públicas. 13/18 Sumario Glosario Índice -5-

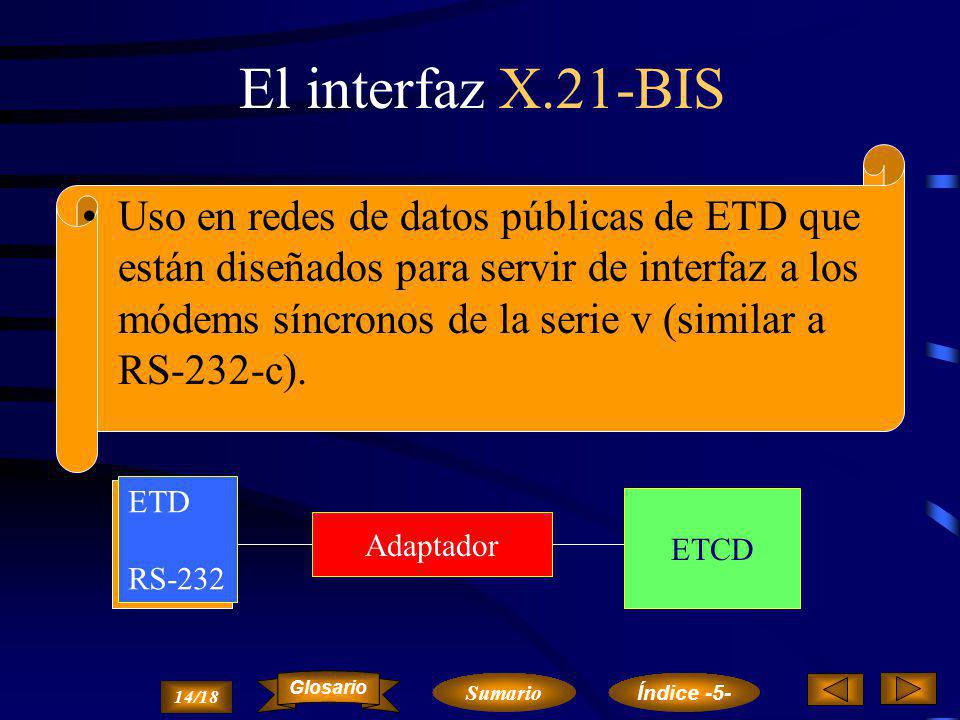

88 El interfaz X.21-BIS Uso en redes de datos públicas de ETD que están diseñados para servir de interfaz a los módems síncronos de la serie v (similar a RS-232-c). ETD RS-232 Adaptador ETCD 14/18 Sumario Glosario Índice -5-

89 El interfaz G.703 Define las características físicas, eléctricas y funcionales de los interfaces digitales que funcionan desde 64 kbit/s hasta 140 Mbit/s. El propósito del interface es transportar información digital entre dos equipos, de manera full-dúplex sobre pares simétricos o coaxial. 15/18 Sumario Glosario Índice -5-

90 Los distintos equipos módems en el mercado pueden ser de tres tipos: –Equipos normalizados por el CCITT/ITU. –Equipos normalizados por la empresa BELL. –Equipos no normalizados. Se trata de módems de velocidades superiores a 9600 bps que no han sido normalizados todavía. 16/18 Sumario Glosario Índice -5-

91 Recomendaciones V.19, V.20, V.21, V.22, V.23, V.26, V.27, V.29, V.32, V.33, V.35, V.36 y V.37 17/18 Sumario Glosario Índice -5-

92 En las conexiones entre equipos distantes para transmitir datos, se hace necesario establecer un conjunto de reglas y normas que aseguren el correcto envío, transmisión y recepción de datos. 18/18 Sumario Glosario Índice -5-

93 Introducción Protocolos de enlace de datos Funciones de un protocolo a nivel de enlace de datos Fases de un protocolo a nivel de enlace de datos Protocolos orientados al carácter Protocolos orientados al bit Resumen Cap. 6. Nivel de Enlace de Datos 1/15 Sumario Glosario Índice -6-

94 NIVEL DE ENLACE 2/15 Sumario Glosario Índice -6-

95 Introducción 3/15 Los procedimientos de las comunicaciones de gestión gobiernan el diálogo entre los centros de gestión y los nodos de red para la realización de las funciones de gestión. Sumario Glosario Índice -6-

96 4/15 Todas las tramas empiezan y terminan con la secuencia de indicador consistente en un bit 0 seguido de 6 bits 1 y un bit 0. Estos octetos permiten la sincronización de los extremos del enlace, ya que en los intervalos entre tramas ambas estaciones intercambian indicadores. La secuencia de bits del indicador no puede producirse en ninguno de los campos de la trama o el receptor lo tomaría como el final de la misma; para evitar esta restricción se utiliza el mecanismo de inserción de ceros: las dos estaciones, al transmitir una trama, examinan los campos contenidos entre los indicadores de aperturta y cierre, e insertan un bit "0" a continuación de cada secuencia de cinco bits "1" seguidos; el receptor descarta cada bit "0" a continuación de cinco bits "1" seguidos. Sumario Glosario Índice -6-

97 Protocolos de enlace de datos El procedimiento de control de enlace X.25 está basado en el protocolo HDLC en su modalidad ABM (asíncrono balanceado) en la cual los dos equipos conectados (terminal y red) tienen la misma capacidad para iniciar la transmisión y enviar datos sin precisar de permisos del equipo colateral. /.. 5/15 Sumario Glosario Índice -6-

98 Permitir la detección y recuperación de los errores de TX Sincronizar los extremos del enlace../.. Protocolos de enlace de datos Los objetivos del procedimiento de control de enlace son:../ 6/15 Sumario Glosario Índice -6-

99 Funciones de un protocolo a nivel de enlace INICIACIÓN IDENTIFICACIÓN TERMINACIÓN SINCRONIZACIÓN SEGMENTACIÓN Y BLOQUEO DELIMITACIÓN DE TRAMA TRANSPARENCIA CONTROL DE ERRORES CONTROL DE FLUJO RECUPERACIÓN DE FALLOS GESTIÓN COORDINACIÓN (COMUNICACIÓN) 7/15 Sumario Glosario Índice -6-

100 Establecimiento del Enlace Lógico Transferencia de Datos Liberalización del Enlace de Datos Fases de un protocolo a nivel de enlace de datos 8/15 Sumario Glosario Índice -6-

101 Se denominan así porque exigen que los mensajes que les lleguen tengan un número de caracteres de un código determinado, usando para controlar la transmisión caracteres de control. Los códigos más usados por estos protocolos son ASCII (CCITT N° 5) y EBECDIC. Dos tipos de Tramas Protocolos orientados al carácter CONTROL DATOS 9/15 Sumario Glosario Índice -6-

102 Protocolos más usados orientados al carácter NORMA ECMA-16 NORMA ISO 1745 (MODO BÁSICO) BSC DE IBM RSAN DE TELEFÓNICA CONEXIÓN DE DATAFONOS A IBERPAC-X25 CONEXIÓN IBERTEX A IBERPAC-X.25 10/15 Sumario Glosario Índice -6-

103 Caracteres de control más usados Caracteres de delimitación de mensajes o bloques SYN, SOH, STX, ETX, ETB Caracteres de control de diálogo entre estaciones EOT, ENQ, ACK, NACK Carácter para transmisión en modo transparente DLE (indica que el siguiente carácter no es de control) 11/15 Sumario Glosario Índice -6-

104 Protocolos orientados a bit HDLC de ISO LAPB del CCITT SDLC de IBM BDLC de BURROUGHS UDLC de UNISYS /.. 12/15 Sumario Glosario Índice -6-

105 ../.. Protocolos orientados a bit CUMPLEN LOS SIGUIENTES REQUERIMIENTOS: –ADAPTACIÓN A DIFERENTES CONFIGURACIONES –POSIBILIDAD DE MANEJAR DIFERENTES ESTACIONES –OPERACIÓN DÚPLEX O SEMIDÚPLEX –POSIBILIDAD DE FUNCIONAR EN ENLACES DE GRAN TIEMPO DE TRÁNSITO (SATÉLITE) O ESPACIOS CORTOS.../.. 13/15 Sumario Glosario Índice -6-

106 ../.. Protocolos orientados a bit SATISFACEN LOS OBJETIVOS: –INDEPENDENCIA DEL CÓDIGO –GRAN EFICIENCIA –ELEVADA FIABILIDAD PUEDEN TRABAJAR DE 3 MANERAS: –MODO NORMAL DE RESPUESTA (MNR) –MODO ASÍNCRONO DE RESPUESTA (MAR) –MODO ASÍNCRONO BALANCEADO (MABR)../ 14/15 Sumario Glosario Índice -6-

107 El conjunto de dos equipos terminales de datos, más los elementos que configuran la red de transmisión permitirán el intercambio de información entre ambos, siempre que se incorpore la correspondiente función de control de la comunicación. 15/15 Sumario Glosario Índice -6-

108 Introducción Redes de comunicación de datos Topologías de redes Características y aplicaciones del nivel de red Encaminamiento Congestión Interconexión de redes La recomendación CCITT X.25 Entrada de terminales de caracteres en la red X.25 Las recomendaciones 3X (X.28, X.29 y X.3) La recomendación X.32 Resumen Cap. 7. Nivel de Red 1/20 Sumario Glosario Índice -7-

109 Introducción El nivel de red es el encargado del transporte de los paquetes de datos (constituyen la unidad en este nivel) y se compone de la información del usuario que proviene de los niveles superiores más información adicional, para el establecimiento y control de la información. /.. 2/20 Sumario Glosario Índice -7-

110 Introducción Este nivel controla la transmisión a través de los nodos de la red de comunicación posibilitando el encaminamiento que deben recorrer dichos paquetes desde el punto de partida hasta su llegada al destino. Para la TX de paquetes por los nodos de una red se utilizan dos protocolos: 2121 Protocolos de tipo datagrama Protocolos de circuito virtual.. /.. /.. 3/20 Sumario Glosario Índice -7-

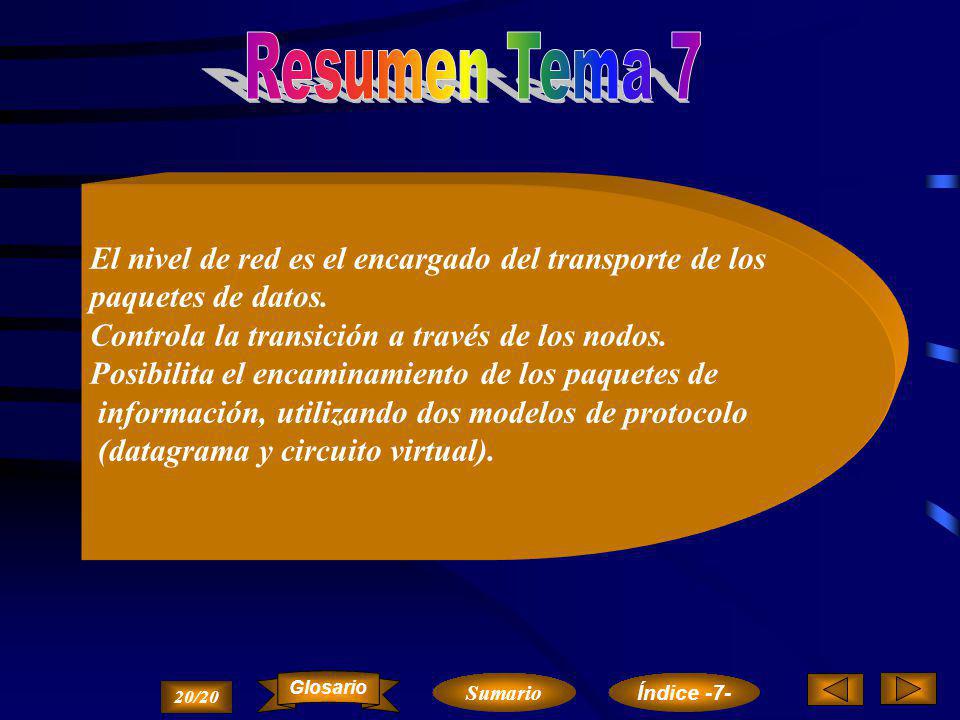

111 4/20 Sumario Glosario Índice -7-

112 Redes de comunicación de datos El objetivo de la red es transmitir la información desde el emisor al receptor a través de los nodos de la forma más eficiente posible. Las redes de comunicación de datos constan de una serie de nodos que se unen entre sí y además, mantienen conexión directa con un conjunto de terminales de usuario realizando la transmisión por métodos de conmutación. 5/20 Sumario Glosario Índice -7-

113 Topologías de redes Red totalmente conectada. Es la red en la que todos los nodos se encuentran conectados entre sí. Red en malla o irregular Red mixta 6/20 Sumario Glosario Índice -7-

114 Topología en estrella En esta red todos los nodos se encuentran conectados a un nodo central. 7/20 Sumario Glosario Índice -7-

115 Topología en anillo Conexión de varios nodos, uno a continuación del otro, y configurando un anillo cerrado. 8/20 Sumario Glosario Índice -7-

116 Topología en bus Conexión entre nodos de forma lineal. 9/20 ´ Sumario Glosario Índice -7-

117 Características y aplicaciones a nivel de red La misión del nivel de red es la del encaminamiento de los paquetes de información a través de los nodos. Debe permitir la comunicación entre dos estaciones de redes distintas, siendo este nivel el encargado de resolver los problemas inherentes de la unión de dichas redes. /.. 10/20 Sumario Glosario Índice -7-

118 Características y aplicaciones a nivel de red Existen dos formas: Datagrama: el envío de paquetes de información desde un equipo emisor a otro receptor, de tal forma que cada uno de ellos, independientemente de los demás, toma el camino que la propia red le va asignando. Circuito virtual conmutado: es parecido al procedimiento utilizado en las líneas conmutadas; existen las fases de establecimiento, transferencia y liberación.../../.. 11/20 Sumario Glosario Índice -7-

119 ENCAMINAMIENTO Una red de conmutación de paquetes es un conjunto de elementos para el uso común entre sus usuarios de tal forma que los recursos disponibles deben ser compartidos del mejor modo posible. Recursos a utilizar: Las líneas de comunicación El proceso en los nodos para la recepción y envío de paquetes La memoria de almacenamiento en los nodos 12/20 Sumario Glosario Índice -7-

120 CONGESTIÓN El rendimiento y eficacia de una red o una parte de ella frente a un gran tráfico de paquetes en un determinado momento son bajos frente a tráficos menos intensos. Cuando el rendimiento de una red en el transporte de informaciones que en un momento determinado se le solicitan es muy bajo, se dice que se encuentra congestionada. 13/20 Sumario Glosario Índice -7-

121 INTERCONEXIÓN DE REDES /.. La interconexión de redes de distinta naturaleza es necesaria ante el envío de información desde un equipo emisor situado en una red a un equipo destino situado en otra red distinta e incluso, estando ambas no directamente conectadas entre sí, en cuyo caso será necesario transmitir a través de otras redes intermedias. 14/20 Sumario Glosario Índice -7-

122 INTERCONEXIÓN DE REDES Se pueden presentar los siguiente casos de conexión entre las distintas redes: -Red de área local con red de área local. -Red de área local con red de área amplia. -Red de área amplia con red de área amplia. -Red de área local con red de área local por una red de área amplia. 15/20 Sumario Glosario Índice -7-

123 La recomendación CCITT X.25 La sincronización de las tramas se realiza mediante el guión ( ). –La transparencia se consigue mediante inserción en el transmisor y eliminación en el receptor de un bit cada 5 a 1 bit consecutivo. –Las secuencias de tramas van numeradas en secuencia. –Los errores en las transmisiones de las tramas se detectan mediante un código cíclico. –El control del flujo se realiza por medio del mecanismo de ventana deslizante. 16/20 Sumario Glosario Índice -7-

124 La recomendación CCITT X.25 –Indicador. Determina el principio y el final de la trama. –Dirección. Indica quién es el destinatario de la trama que se envía. –Control. Conjunto de 8 ó 16 bits (según el tipo de trama) donde se indica el número de trama que se envía, el número de trama que se ha recibido correctamente y otras informaciones de control. –Secuencia y verificación de trama (SVT). Código cíclico para el control de errores en el campo dirección e información. ESTRUCTURA DE TRAMAESTRUCTURA DE TRAMA 17/20 Sumario Glosario Índice -7-

125 ENTRADA DE TERMINALES DE CARACTERES EN LA RED X.25 Un terminal que reúne las características para poder conectarse a una red de conmutación de paquetes que sigue la recomendación X.25 se denomina terminal X.25. Estos terminales cumplen una serie de requisitos que los hacen potentes, flexibles y relativamente costosos. CONVERSOR DE PROTOCOLOS RED 18/20 Sumario Glosario Índice -7-

126 LAS RECOMENDACIONES 3X (X.28, X.29 Y X.3) Las recomendaciones X.28, X.29 y X.3 definen las características que deben reunir los DEP para la conexión de terminales que utilizan el código CCITT número 5, así como los protocolos entre los terminales y los DEP y entre estos últimos y la red. RED X.3 18/20 Sumario Glosario Índice -7-

127 LA RECOMENDACIÓN X.32 Esta recomendación define las características del protocolo entre un ETD y un ETCD, cuando el equipo terminal de datos se conecta a una red de conmutación de paquetes o a una red telefónica conmutada. Modos de identificación: *Identificación por la red pública. *Identificación por el procedimiento de nivel 2. *Identificación por el procedimiento de nivel 3. *Identificación proporcionada por el usuario. 19/20 Sumario Glosario Índice -7-

128 El nivel de red es el encargado del transporte de los paquetes de datos. Controla la transición a través de los nodos. Posibilita el encaminamiento de los paquetes de información, utilizando dos modelos de protocolo (datagrama y circuito virtual). 20/20 Sumario Glosario Índice -7-

129 Nivel de transporte Nivel de sesión Nivel de presentación Nivel de aplicación Resumen Cap. 8. Niveles superiores del modelo OSI 1/23 Sumario Glosario Índice -8-

130 NIVEL DE ENLACE 2/23 Sumario Glosario Índice -8-

131 Nivel de Transporte Objetivos y características del nivel de transporte.Objetivos y características Fases, servicios y operaciones del nivel de transporte.Fases, servicios y operaciones Protocolo y funciones del nivel de transporte.Protocolofunciones 3/23 Sumario Glosario Índice -8-

132 ObjetivosObjetivos y características del nivel de transporte Selección de la calidad del servicio. Transparencia de los recursos de comunicaciones. Significado extremo a extremo. Transparencia de la información a transmitir. Direccionamiento entre usuarios. /.. 4/23 Sumario Glosario Índice -8-

133 ObjetivosObjetivos y características del nivel de transporte Las unidades de datos del protocolo de transporte (Transport Protocol Data Unit - TPDU) son los elementos de información intercambiados por dos entidades de transporte que mantienen una conexión.../..../ 5/23 Sumario Glosario Índice -8-

134 CR TPDU Solicitud de conexión CC TPDU Confirmación de conexión DR TPDU Solicitud de desconexión DC TPDU Confirmación de desconexión DT TPDU Datos transportados ED TPDU Datos acelerados AK TPDU Aceptación de datos EA TPDU Aceptación de datos acelerados RJ TPDU Rechazo ER TPDU Error 6/23 Sumario Glosario Índice -8-

135 FasesFases y servicios del nivel de transporte Fases Establecimiento de la conexión. Transferencia de datos. Liberación de la conexión. Servicios Establecimiento de la conexión. Transferencia de datos normales. Transferencia de datos acelerados. Liberación de la conexión. 7/23 Sumario Glosario Índice -8-

136 FaseServicio Operación · Establecimiento de la conexión. · Transferencia de datos. · Liberación de la conexión. · Establecimiento de la conexión. · Transferencia de datos normales. · Transferencia de datos acelerados. · Liberación de la conexión. - Solicitud de conexión. - Indicación de conexión. - Aceptación de conexión. - Rechazo de conexión. - Solicitud de transporte de datos normales. - Indicación de transporte de datos normales. - Solicitud de transporte de datos acelerados. - Indicación de transporte de datos acelerados. - Solicitud de desconexión. - Indicación dedesconexión. 8/23 Sumario Glosario Índice -8-

137 Servicios y operaciones del nivel de transporte Establecimiento de la conexión Indicación de conexión. Aceptación de conexión. Rechazo de conexión. Liberación de la conexión Solicitud de desconexión. Indicación de desconexión. Transferencia de datos normales Solicitud de transporte de datos normales. Indicación de transporte de datos normales. Transferencia de datos acelerados Solicitud de transporte de datos acelerados. Indicación de transporte de datos acelerados. 9/23 Sumario Glosario Índice -8-

138 ProtocoloProtocolo del nivel de transporte El servicio del nivel de transporte se realiza entre dos entidades de este nivel por medio de un protocolo de transporte que representa externamente la funcionalidad necesaria para el transporte de datos. Este protocolo desarrollado por la ISO se denomina ISO 8073 y cubre todas las calidades del servicio de red, estando abierto a futuras extensiones. 10/23 Sumario Glosario Índice -8-

139 FuncionesFunciones del nivel de transporte Funciones generales. Funciones en la fase de establecimiento de la conexión. Funciones en la fase de transferencia de datos. Funciones en la fase de liberación de la conexión. 11/23 Sumario Glosario Índice -8-

140 Nivel de Sesión Objetivos y características del nivel de sesión. Fases, servicios y operaciones del nivel de sesión. Protocolo del nivel de sesión. 12/23 Sumario Glosario Índice -8-

141 Objetivos y características del nivel de sesión Su finalidad es la de proporcionar al nivel de presentación la organización y sincronización del diálogo y gestionar el intercambio de sus datos. SILI CAMPO DE PARAMETROSDATOS USUARIOS 13/23 Sumario Glosario Índice -8-

142 Fases, servicios y operaciones del nivel de sesión Tres fases destinadas al establecimiento de la conexión de sesión entre dos usuarios, al intercambio de los datos entre ellos y a la liberación de la conexión: Establecimiento de la conexión. Transferencia de datos. Liberación de la conexión. 14/23 Sumario Glosario Índice -8-

143 Protocolo del nivel de sesión Establece las reglas referidas a la administración del diálogo entre dos entidades de sesión utilizando una conexión de transporte. Establece la posibilidad de sincronizar el diálogo para la recuperación de errores y las interrupciones momentáneas que por alguna causa puedan producirse. 15/23 Sumario Glosario Índice -8-

144 NIVEL DE ENLACE 16/23 Sumario Glosario Índice -8-

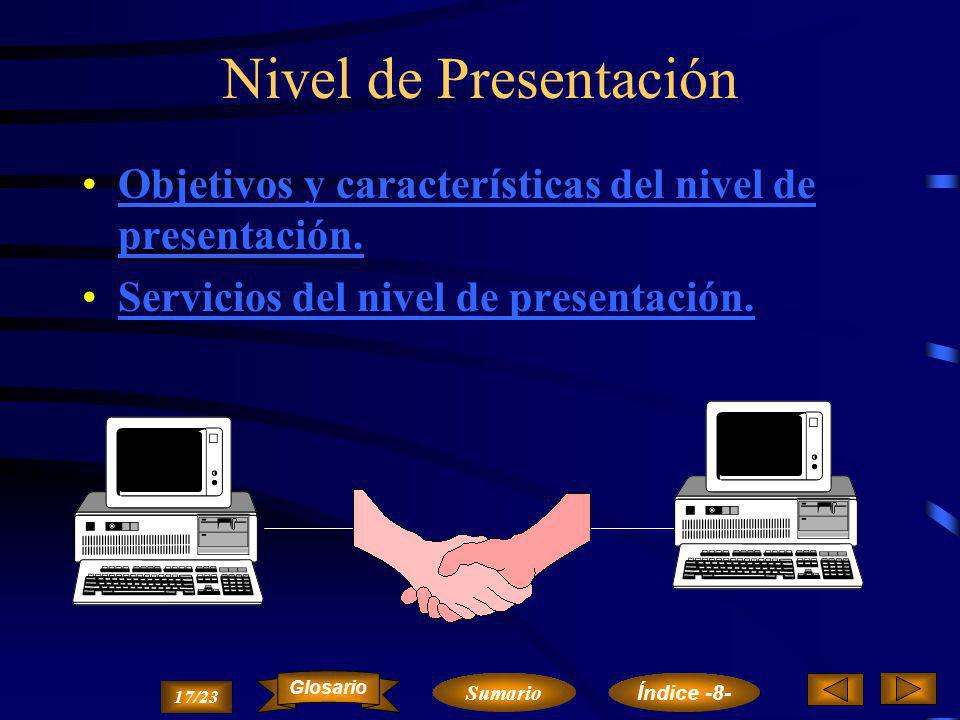

145 Nivel de Presentación Objetivos y características del nivel de presentación.Objetivos y características del nivel de presentación. Servicios del nivel de presentación. 17/23 Sumario Glosario Índice -8-

146 ObjetivosObjetivos y características del nivel de presentación El objetivo principal del nivel de presentación es el control de la transmisión, en cuanto a la codificación y sistema de representación, de forma independiente a los sistemas utilizados en los equipos terminales. 18/23 Sumario Glosario Índice -8-

147 ServiciosServicios del nivel de presentación El número limitado de símbolos. La frecuencia de cada símbolo. El contexto en que aparece cada símbolo. 19/23 Sumario Glosario Índice -8-

148 20/23 Sumario Glosario Índice -8-

149 Nivel de Aplicación Contiene los programas de aplicación de usuario, denominados aplicaciones. Cada aplicación puede tener sus propias y particulares necesidades de comunicación a distancia. Estas últimas aplicaciones especializadas en comunicaciones son las de transferencia de archivos, el correo electrónico y los terminales virtuales, entre otras. 21/23 Sumario Glosario Índice -8-

150 Objetivos del nivel de aplicación Los objetivos de este nivel son dos: Permitir el funcionamiento de aplicaciones por parte de los usuarios, dando las facilidades necesarias para efectuar operaciones de comunicaciones entre procesos. Ofrecer ciertas aplicaciones especializadas en procesos típicos de comunicación. 22/23 Sumario Glosario Índice -8-

151 LA JERARQUÍA DE NIVELES OSI CONTIENE NIVELES ENCARGADOS DE REALIZAR LA TRANSMISIÓN DE LOS DATOS DE FORMA TRANSPARENTE Y SEGURA, CONSIGUIENDO LA CALIDAD DE SERVICIO SUFICIENTE PARA GARANTIZAR UNA PERFECTA COMUNICACIÓN. 23/23 Sumario Glosario Índice -8-

152 INTRODUCCIÓN CONCEPTOS BÁSICOS CARACTERÍSTICAS RESUMEN Cap. 9. Redes de Área Local 1/17 Índice -9- Sumario Glosario

153 RedesRedes de área local Funciones de las redes de área local Servidores Sistemas Operativos de Red para ordenadores personales Seguridad en las RAL Rendimiento en las RAL Normalizaciones Proyecto 802 del IEEE (IEEE 802) Tendencias en RAL El medio de transmisión Topología Topología en estrella Topología en bus Topología en anillo Técnicas de transmisión Métodos de acceso Técnicas controladas Técnicas de reserva Técnicas aleatorias Control centralizado Control distribuido Pase de testigo en bus 2/17 Índice -9- Sumario Glosario

154 Introducción Se entiende por red de área local la conexión de elementos informáticos privados situados en un área reducida. Las redes de área local se caracterizan porque conectan ordenadores autónomos, para establecer conectividad entre ellos y compartir ciertos elementos que no todos pueden poseer aisladamente. 3/17 Índice -9- Sumario Glosario

155 Conceptos Básicos Las redes se instalan para permitir el intercambio de información entre ordenadores diferentes. Los servicios que estas redes pueden prestar a un usuario son variados. 4/17 Índice -9- Sumario Glosario

156 Características Ser propiedad de una organización Las versiones modernas de sistemas operativos de red permiten conectar cientos de usuarios Extensibilidad Autonomía de los equipos Velocidad de transmisión alta 5/17 Índice -9- Sumario Glosario

157 Medio de transmisión Par trenzado Pares trenzados blindados y sin blindar. Pares trenzados con y sin pantalla. Pares trenzados protegidos contra el fuego y el agua. Cable coaxial Cable 2,6/9,5 mm Cable 1,2/4,4 mm Fibra óptica 6/17 Índice -9- Sumario Glosario

158 Pares trenzados - Pares trenzados blindados y sin blindar. - Pares trenzados con y sin pantalla. - Pares trenzados protegidos contra fuego y agua. 7/17 Índice -9- Sumario Glosario

159 Cable coaxial Los diámetros de cable más normales son: 2,6/9,5 mm 1,2/4,4 mm TIPOS DE CABLES COAXIALES CABLE RG11 CABLE RG58 Cable de banda ancha (CATV) 8/17 Índice -9- Sumario Glosario

160 Fibra óptica Fibra multimodo de índice escalonado. Fibra multimodo de índice de gradiente gradual. Fibra monomodo. 9/17 Índice -9- Sumario Glosario

161 Topología Pueden distinguirse dos tipos de topología: Topología física: Describe la estructura del medio físico, es decir, el cableado de la red. Topología lógica: Trata del modo en el que se "ven" los datos que circulan en la red. 10/17 Índice -9- Sumario Glosario

162 Topología en estrella Cada nodo, está conectado a un ordenador central con una topología en forma de estrella. 11/17 Índice -9- Sumario Glosario

163 Topología en bus En una red en bus, cada nodo supervisa la actividad de la línea. 12/17 continúan Índice -9- Sumario Glosario

164 Topología en anillo Los dispositivos, nodos, están conectados en un bucle cerrado o anillo. 13/17 Índice -9- Sumario Glosario

165 Técnicas de transmisión Para efectuar la transmisión de la información se utilizan varias técnicas, pero las más comunes son: Banda base: No es necesario el uso de módems y la señal se puede transmitir a alta velocidad. La información es directamente transmitida sobre el soporte mediante cambios discretos en las señales que representan la información. Banda ancha:Esta técnica consiste básicamente en modular la información sobre ondas portadoras analógicas. 14/17 Índice -9- Sumario Glosario

166 15/17 Índice -9- Sumario Glosario

167 Métodos de acceso Técnicas controladas Técnicas de reserva Técnicas aleatorias Control centralizado (Sondeo o Polling) Control distribuido (Pase de testigo o Token-P.) Pase de testigo en bus (Token-bus) Pase de testigo en anillo Acceso aleatorio o por demanda 16/17 Índice -9- Sumario Glosario

168 LAS REDES DE ÁREA LOCAL SON UN CONJUNTO DE ELEMENTOS FÍSICOS Y LÓGICOS QUE PROPORCIONAN INTERCONEXIÓN A UNA GRAN VARIEDAD DE DISPOSITIVOS DE COMUNICACIÓN DE INFORMACIÓN EN UN ÁREA RESTRINGIDA. 17/17 Índice -9- Sumario Glosario

169 El protocolo TCP/IP Arquitectura SNA Arquitectura DNA Interoperatividad entre redes Resumen 1/14 Cap. 10. Arquitectura de Sistemas Informáticos Sumario Glosario Índice -10-

170 El Protocolo TCP/IP Al igual que el modelo OSI, el modelo TCP/IP está estructurado en capas. El protocolo TCP/IP es un protocolo de alto nivel (red, transporte y aplicación), y no hace ninguna referencia al nivel físico ni al de enlace. 2/14 Sumario Glosario Índice -10-

171 Aplicaciones sobre TCP/IP Ethernet, IEEE 802.2, X.25 V.24, RS-232, V.35, G.703 IP, ICMP, ARP, RARP TCPUDP FTP SMTP, TELNET SNMP X-WINDOWS RPC, NFS Nivel Aplicación Nivel Transporte Nivel Internet Nivel Red Nivel Físico 3/14 Sumario Glosario Índice -10-

172 Funcionamiento de IP...Datos… DATOS VersiónLong. Cabecera Tipo de servicio Longitud Total Offset del Fragmento Flags Tiempo de Vida Protocolo Checksum de Cabecera Dirección. del Host Origen Dirección. del Host Destino Opciones Padding CABECERA 4/14 Sumario Glosario Índice -10-

173 Direccionamiento ClasePrimer ByteCapacidad Internet Capacidad Subredes ABCDABCD subredes subredes 2 x 10 6 subredes -- >2 16 hosts 2 8 a 2 16 hosts <2 8 hosts para broadcast 5/14 Sumario Glosario Índice -10-

174 ...Datos… DATOS Nivel de transporte TCP Nº de Puerto Origen Nº de Puerto Destino Nº de Secuencia de Acuse de Recepción ReservadoLongitud Cabecera Ventana Checksum Puntero Urgente Opciones Padding Nº de Secuencia del Segmento Código de bitsRSU TCP es el protocolo del nivel de transporte de TCP/IP CABECERA 6/14 Sumario Glosario Índice -10-

175 ...Datos… Nivel de transporte UDP Puerto DestinoPuerto Fuente ChecksumLongitud del Mensaje TCP/IP incluye un protocolo de transporte UDP no orientado a conexión y menos fiable 7/14 Sumario Glosario Índice -10-

176 Arquitectura SNA RTC Iberpac Front End 3745 HOST IBM Cluster Controler 3X74 Cluster Controler 3X74 LAN Token Ring FEP 3745 RS/6000 AS 400 SDLC 8/14 Sumario Glosario Índice -10-

177 Niveles Funcionales de SNA Aplicaciones Servicios de Transacciones Administración de Funciones Control de Flujo de Datos Control de la Transmisión Control de Caminos Control de Enlace de Datos Nivel Físico 9/14 Sumario Glosario Índice -10-

178 Unidades direccionales de la red PU LULULU HOST (VTAM) APP1APP2APPN SUBSISTEMAS DE APLICACIÓN PROGRAMA DE GESTIÓN DE RED LULULU PU SSCP PU FEP (NCP) PULU LAN Controlador de Terminales Proceso Distribuido Terminales Canal I/O-ESCON 10/14 Sumario Glosario Índice -10-

179 Arquitectura DNA Nivel de Usuario Nivel de Gestión de Red Nivel de Aplicaciones de Red Nivel de Control de Sesión Nivel de Ext. de Comunicaciones Nivel de Encaminamiento Nivel de Enlace de Datos Nivel Físico 11/14 Sumario Glosario Índice -10-

180 Interoperatividad entre redes TCP/IP Red SNA TCP/IP Red DNA Red de Datos Red C Red B Red A 12/14 Sumario Glosario Índice -10-

181 Interoperatividad entre redes 13/14 OSI Red SNA OSI Red DNA Red de Datos Red C Red B Red A Sumario Glosario Índice -10-

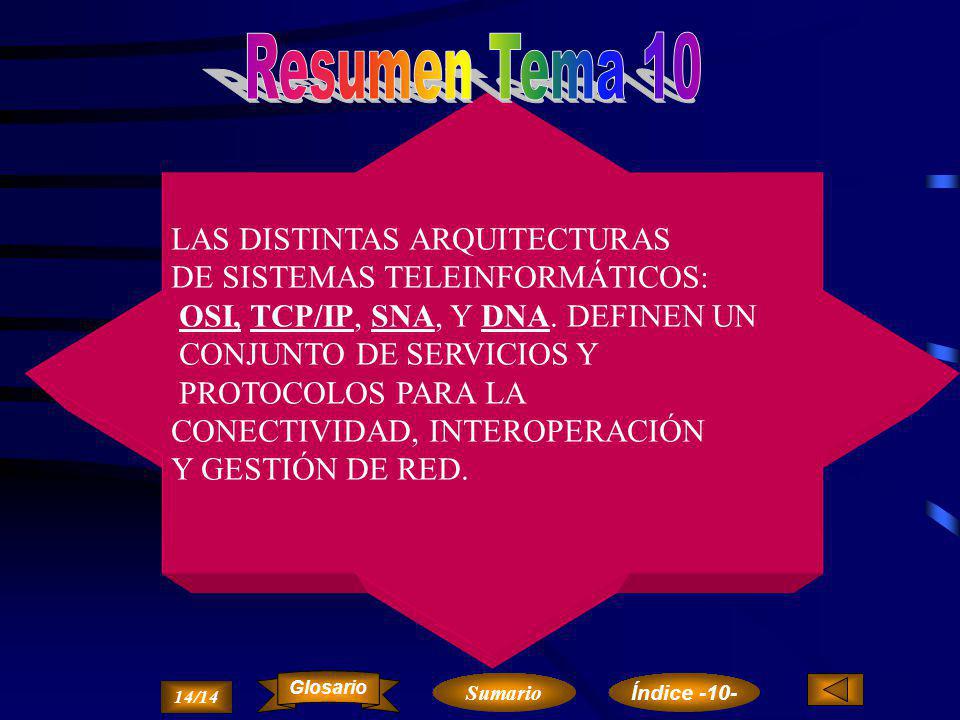

182 LAS DISTINTAS ARQUITECTURAS DE SISTEMAS TELEINFORMÁTICOS: OSI, TCP/IP, SNA, Y DNA. DEFINEN UN CONJUNTO DE SERVICIOS Y PROTOCOLOS PARA LA CONECTIVIDAD, INTEROPERACIÓN Y GESTIÓN DE RED. 14/14 Sumario Glosario Índice -10-

183 Programas de comunicaciones Gestión de Red Relación entre Arquitecturas Resumen 1/9 Cap. 11. Programas de Comunicaciones y Gestión de Red Sumario Glosario Índice -11-

184 Programas de Comunicaciones Programa de Aplicación Unidad de Control. RED Tienen la misión de controlar las transacciones entre los nodos de la red teleinformática. Posibilitan las sesiones entre los terminales y los programas de aplicación en la computadora central. 2/9 Sumario Glosario Índice -11-

185 Entidades Funcionales Transacción Sistema Operativo RED Gestor de Transacciones Método de Acceso Programa de Control de Líneas Hardware 3/9 Sumario Glosario Índice -11-

186 Gestión de Red Base de Datos Operaciones Problemas Configuración Rendimiento Cambios SNA TCP/IP OSI Gestión de Red Usuarios Los objetivos fundamentales de la gestión de red son: Gestión de operaciones y supervisión de red. Gestión de problemas. Gestión de configuración e inventario. Gestión de rendimiento y capacidad. Gestión de cambios. 4/9 Sumario Glosario Índice -11-

187 Gestión de transacciones Método de acceso Gestor de transacciones Interface Programa de aplicación Método de acceso Programa de aplicación 5/9 Sumario Glosario Índice -11-

188 Gestión total del sistema Gestión de Cambios Gestión de Rendimiento y Capacidad Gestión de Configuración Gestión de Problemas Gestión de Operaciones y Supervisión Ordenador CentralRedAlmacénBase DatosAdmón. 6/9 Sumario Glosario Índice -11-

189 Elementos de gestión de red SNA Punto de Entrada Punto Focal Punto de Servicio Productos SNA Productos no SNA 7/9 Sumario Glosario Índice -11-

190 Relación entre Arquitecturas SNAOSITCP/IPComentarios Sistema de gestión Sistema de gestiónde Donde residen las aplicaciones Punto focalAplicación de gestión Aplicación de gestión Aplicaciones con funciones de gestión Gestión SNA CMIP/CMISSNMPProtocolo de comunicación Entrada de servicio Sistema de gestión Elementos de red Donde residen los recursos a controlar. Agente de entrada servicio Agente Proporciona funciones de gestión 8/9 Estación de gestión Sumario Glosario Índice -11-

191 Los Programas de Comunicaciones tienen como misión controlar las transacciones entre los nodos de la red teleinformática. Uno de los recursos más importantes de un sistema informático es la red y para ello requiere un sistema de gestión y control para obtener un buen rendimiento y un alto nivel de seguridad. 9/9 Sumario Glosario Índice -11-

192 Gama de Servicios de Valor Añadido Servicio Telex Sevicio Teletex Servicio Telefax Correo Electrónico Red Ibercom Redes Móviles de Transmisión de Voz y Datos Resumen 1/14 Cap. 12. Los Servicios de Valor Añadido Sumario Glosario Índice -12-

193 Gama de Servicios de Valor Añadido SERVICIOSPÚBLICOSPRIVADOS Bases de DatosAdmon. y UniversalCentros bibliográficos y documentales. Tr. Electrónica fondosEntidades financieras TelealarmaServ. SeguridadCampañas de seguridad AudioconferenciasTelefónicaEmpresas de servicios VideoconferenciasTelefónicaEmpresas de servicios Intercambio de datosTelefónicaOrganizaciones comerciales Telefax Telefónica VideotexTelefónicaEntidades financieras. Empresas Correo electrónicoTelefónicaEmpresa de servicios IbercomTelefónica Telefax Telefónica Redes de com. móvilesConsorcios 2/14 Sumario Glosario Índice -12-

194 Servicio Télex Es un servicio final de Telecomunicación, no es un servicio de valor añadido. El equipo terminal que permite la comunicación entre abonados se compone de un teclado, una impresora, un circuito de control y una perforadora/lectora de cinta de papel. 3/14 Sumario Glosario Índice -12-

195 Servicio Teletex El servicio Teletex se concibió como una extensión del servicio télex, incrementando la velocidad de 50 bps a 9600 bps incluyendo sistema corrector de errores 4/14 Sumario Glosario Índice -12-

196 Servicio Telefax Utiliza como medio de transmisión la RTC. Permite que un abonado transmita mensajes, gráficos o fotografías a través de equipos facsímil (fax). 5/14 Sumario Glosario Índice -12-

197 Correo Electrónico El correo electrónico se utiliza para las comunicaciones de men- sajes de ámbito interno, local, nacional o internacional. 6/14 Sumario Glosario Índice -12-

198 Terminal Videotex Permito el acceso de terminales a base de datos... 7/14 Sumario Glosario Índice -12-

199 El servicio Ibertex RTC Iberpac Terminal Videotex Base de Datos CPS 8/14 Sumario Glosario Índice -12-

200 Red Ibercom Servicio proporcionado por Telefónica cuyo obje- tivo es proporcionar ser- vicio de voz y datos para la comunicación entre empresas. 9/14 Sumario Glosario Índice -12-

201 Integración de voz y datos en Ibercom Red Telefónica Conmutada Red IBERPAC X.25 IBERCOM UAT 10/14 Sumario Glosario Índice -12-

202 Redes Móviles de Transmisión Voz y Datos Las comunicaciones móviles que se realizan por medio de ondas electromagnéticas pueden ser: Unidireccionales: Comunicación en un solo sentido, desde una central fija a un aparato portátil (mensáfono, busca, etc.). Bidireccionales: Permiten la comunicación de voz y datos entre estaciones fijas y móviles o entre dos móviles. 11/14 Sumario Glosario Índice -12-

203 Comunicación unidireccional 12/14 Sumario Glosario Índice -12-

204 Otros servicios de valor añadido SERVIRED EDI 13/14 Sumario Glosario Índice -12-

205 Los servicios de valor añadido se ofrecen en régimen abierto por lo que son utilizados por un gran número de usuarios, permitiendo una alta rentabilidad de los recursos comunes. Permiten la conexión de equipos de distintos fabricantes mediante las correspondientes interfaces. Son económicos, tanto en su instalación como en su mantenimiento. 14/14 Sumario Glosario Índice -12-

206 RDSI FRAME RELAY CELL RELAY Comunicación por satélite. VSAT Resumen 1/11 Cap. 13. Tendencias en Redes y Sistemas Teleinformáticos Sumario Glosario Índice -13-

207 Red Digital de Servicios Integrados RDSI La RDSI proporciona la capacidad a los usuarios de acceder fácilmente a la red y permite integrar y compartir información de todo tipo: voz, datos, texto, imagen, vídeo, etc... 2/11 Sumario Glosario Índice -13-

208 Red Digital de Servicios Integrados RDSI 3/11 Sumario Glosario Índice -13-

209 Configuración RDSI Red de señalización por canal común TR IBERPAC RTC Central local Central tránsito 4/11 Sumario Glosario Índice -13-

210 Estructura de Acceso de la RDSI Se han normalizado dos estructuras de acceso, atendiendo al número y tipo de canales: –Acceso Básico: Constituido por dos canales B a 64 kbit/s para la transmisión de información y un canal D a 16 Kbit/s para señalización. –Acceso Primario: Constituido por 30 canales b y una canal D a 64 kbit/s. 2B+D 30B+D 5/11 Sumario Glosario Índice -13-

211 FRAME RELAY El FRAME RELAY se considera como un protocolo WAN que afecta al nivel físico y al de enlace, aunque también se puede utilizar en LAN. Ofrece una conexión virtual en una red de área extensa con anchos de banda entre 56 kb/s y 1544 Mbit/s. Para establecer una conexión Frame Relay es necesario contactar con la Compañía de Telecomunicaciones y seleccionar el tipo de acceso: RDSI (Acceso conmutado). ADN (Acceso dedicado). TI (Líneas fraccionales). Una vez elegido el tipo de acceso se utilizan encaminadores y dispositivos de acceso a los puertos de Frame Relay. 6/11 Sumario Glosario Índice -13-

212 CELL RELAY CANAL 1CANAL 2 CANAL 3CANAL 1 CELDACABECERAI. USUARIO La retransmisión de celdas es una tecnología para transmitir voz, datos, imagen y vídeo en unidades de información de longitud fija denominadas celdas. La transferencia de información se realiza mediante la técnica modo de transferencia asíncrono (ATM). Con esta técnica la información se empaqueta en grupos de octetos, formando una celda. Las celdas asignadas a una misma conexión o circuito virtual, pueden mostrar una recurrencia irregular, puesto que las celdas se asignan en función de la demanda. 7/11 Sumario Glosario Índice -13-

213 Comunicación por Satélite. VSAT Estación Fija VSAT maestra Estación Fija VSAT remota El termino VSAT se refiere al tamaño de la antena. 8/11 Sumario Glosario Índice -13-

214 Evoluciones de las redes heterogéneas La red heterogénea está constituida por equipos de diversos fabricantes y diversas arquitecturas, desde SNA hasta TCP/IP. Red heterogénea IBERCOM LAN 9/11 Sumario Glosario Índice -13-

215 LA GESTIÓN DE RED Interface de Usuario Servicios de Objeto Servicios DCE Herramientas de Desarrollo Protocolos de Gestión OSI,TCP/IP Aplicaciones de Gestión 10/11 Sumario Glosario Índice -13-

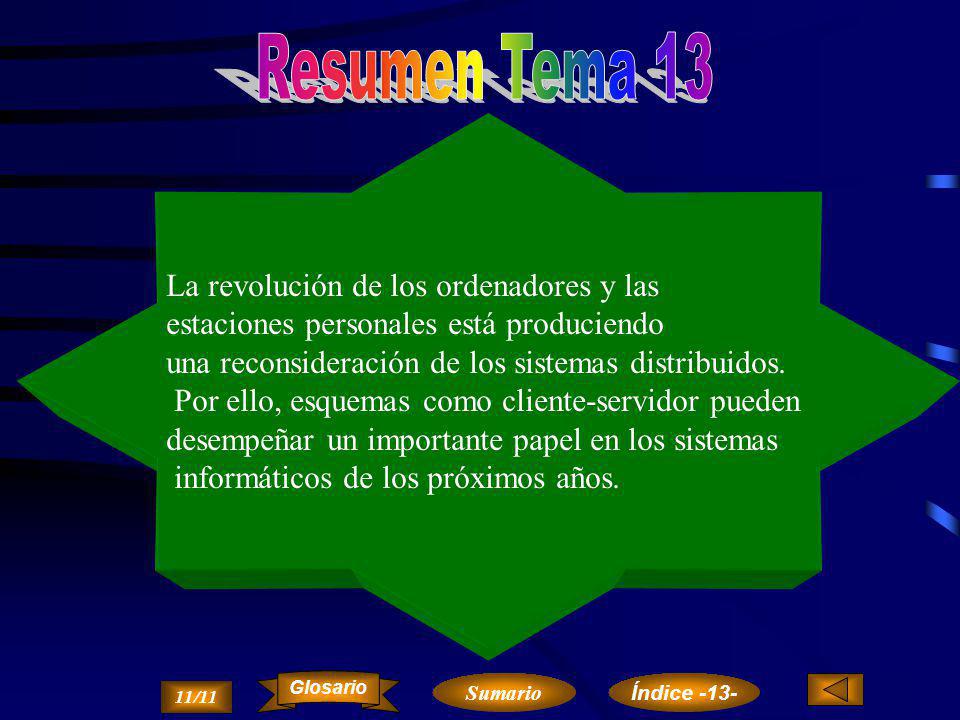

216 La revolución de los ordenadores y las estaciones personales está produciendo una reconsideración de los sistemas distribuidos. Por ello, esquemas como cliente-servidor pueden desempeñar un importante papel en los sistemas informáticos de los próximos años. 11/11 Sumario Glosario Índice -13-

217 El Ordenador Planetario Teleinformática y Educación Teleinformática y Sanidad Teleinformática y Empresa Resumen 1/10 Cap. 14. Teleinformática y Sociedad Sumario Glosario Índice -14-

218 El Ordenador Planetario A través de la red universitaria podemos acceder a la mayoría de las redes teleinformáticas de Investigación y Desarrollo que existen en el mundo 2/10 Sumario Glosario Índice -14-

219 3/10 Internet: Red de Redes Sumario Glosario Índice -14-

220 Visión global nueva topología Internet USUARIOS PSI 1º nivel PSI 3º niv. NAPs (OFICIALES Y PRIVADOS) ACUERDOS PRIVADOS PRIVADOS(PEERING) PSI 2º nivel PYME RED SUSCRIPTORES GESTOR RED PROVEEDOR INFORMACIÓN/ SERVICIOS PROPIOS SERVICIO ONLINE Y PROVEEDOR INFORMACIÓN / SERVICIOS EXTERNO USUARIOS GESTOR RED PROVEEDORINFORMACIÓN AL EXTERIOR EMPRESA Z REDZONAVISIBLE REDZONAINTERNA PROVEEDORINFORMACIÓNINTERNA PSI 2º nivel ACUERDOS PRIVADOS (PEERING)), NAPs PRIVADOS, PUNTOS NEUTROS,... Red Iris / Sideral UNED ETSII 4/10 Sumario Glosario Índice -14- Sumario Glosario Índice -14-

221 Teleinformática y Educación La Teleinformática es una herrramienta cada vez más útil para los educadores 5/10 Sumario Glosario Índice -14-

222 Teleinformática y Sanidad Con la Teleinformática hoy poblaciones aisladas pueden utilizar servicios sanitarios. Además per- mite optimizar recursos y mejorar la organización sanitaria 6/10 Sumario Glosario Índice -14-

223 Teleinformática y Empresa Las redes teleinformáticas permiten el trabajo en unidades independientes y en grupos de trabajo optimizando así la utilización de recursos y una mayor accesibilidad a la información. Orden de pago/recibo INSTRUCCIONES FINANCIERAS Orden de compra Notificación de envío Orden de flete Compañía de transporte Factura/albaran de entrega Ordenador/ EST. Trabajo del Cliente Ordenador/ EST. Trabajo del Proveedor 7/10 Sumario Glosario Índice -14-

224 La Movilidad. Incidencia de las comunicaciones móviles No es exagerado decir que la teleinformática será en el siglo XXI lo que las autopistas han sido para la sociedad del siglo XX. 8/10 Sumario Glosario Índice -14-

225 Teleinformática y participación ciudadana La contemplación es un lujo y la acción una necesidad(Bergson) Es necesario que utilicemos la tecnología para mejorar nuestras relaciones, profundizando en una comunicación segura y racional. 9/10 Sumario Glosario Índice -14-

226 Conclusiones: Es de sobra conocido el hecho de que el desarrollo tecnológico puede tener connotaciones negativas, si no se conjuga con el adecuado marco de valores humanísticos. En cualquier caso las tecnologías son un hecho que hay que asumir y es beneficioso reflexionar sobre los aspectos más beneficiosos de las tecnologías, porque depende de nuestro estilo de concebir la vida el aplicarlas de la manera más ética y racional posible. 10/10 Sumario Glosario Índice -14-


Descargar ppt "Autor Objetivos Los conceptos deben exponerse de la manera más simple posible, si bien con precisión..."

Presentaciones similares


Anuncios Google
