1 ELE-2005ESTUDIOS DE REDES ELECTRICAS 1 Organización y método de proyectos eléctricos Problemas que se presentan Posibles planteos Posibles soluciones

2 ELE-2005ESTUDIOS DE REDES ELECTRICAS 2 Introducción Planteamos el proyecto de instalación eléctrica de una planta industrial, de manera de observar la documentación de proyecto que se debe desarrollar, a nivel de ingeniería básica. Si el planteo no fuera este, la documentación de que se debe disponer es la misma (suministrada como ingeniería básica).

3 ELE-2005ESTUDIOS DE REDES ELECTRICAS 3 Frecuentemente (para las instalaciones eléctricas), el proyecto básico no es adaptable sin mas a la ingeniería de detalle, en rigor por múltiples razones su adaptación al proyecto definitivo exige rehacerlo en parte cuando no replantearlo totalmente, entre otros por los siguientes temas: tensiones de distribución (o de utilización) no convenientes (o no adaptadas a las normas del lugar donde se hace la obra, país) actualización de potencias de los equipos, que obligan a rever la repartición de cargas. variación y actualización de la lista de equipos, altas y bajas. cambios de disposición, (lay out) que obligan a controlar la asociación de cargas y cambiarla

4 ELE-2005ESTUDIOS DE REDES ELECTRICAS 4 Generacion transmision transformacion distribucion utilizacion

5 ELE-2005ESTUDIOS DE REDES ELECTRICAS 5 Documentación de partida El objetivo de la red eléctrica es unir las cargas con las fuentes, (maniobra y seguridad) El proyecto de una red eléctrica se inicia conociendo: cargas (consumos) generación (fuentes) Caso de una planta industrial se debe disponer de: lista de cargas, (motores, iluminación, etc). lista de equipos, (tableros, transformadores, etc). disposición de equipos (Lay out) impuesta por el proceso. aun si no esta claro el que hacer, se deben preparar estos documentos, que son la base del desarrollo ordenado del proyecto.

6 ELE-2005ESTUDIOS DE REDES ELECTRICAS 6 Centrales electricas estaciones electricas transformadores tableros cables motores cargas plantas industriales

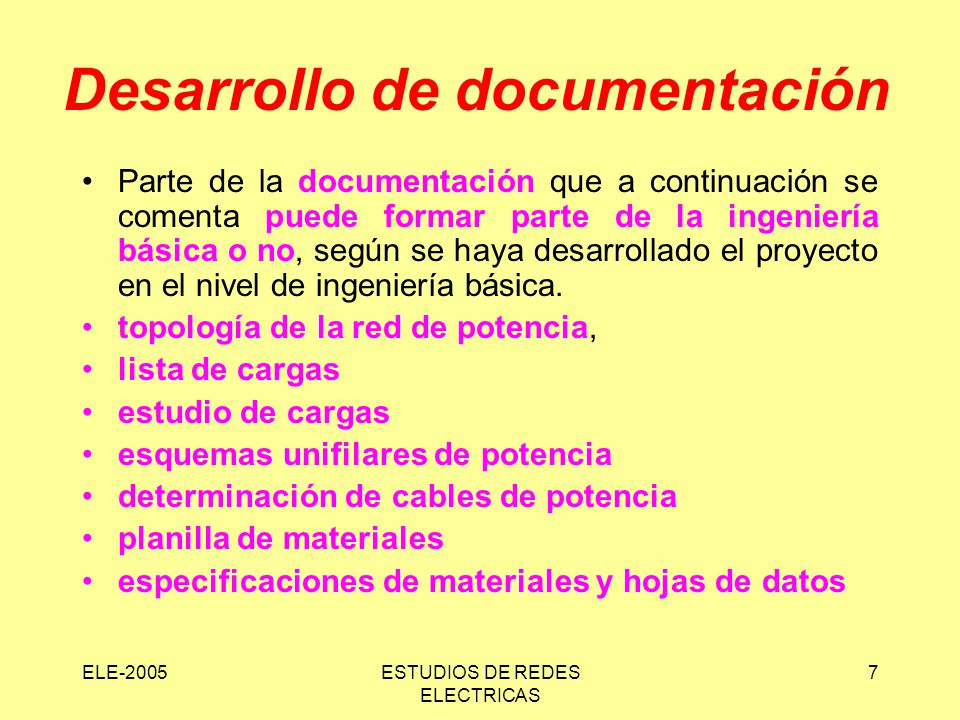

7 ELE-2005ESTUDIOS DE REDES ELECTRICAS 7 Desarrollo de documentación Parte de la documentación que a continuación se comenta puede formar parte de la ingeniería básica o no, según se haya desarrollado el proyecto en el nivel de ingeniería básica. topología de la red de potencia, lista de cargas estudio de cargas esquemas unifilares de potencia determinación de cables de potencia planilla de materiales especificaciones de materiales y hojas de datos

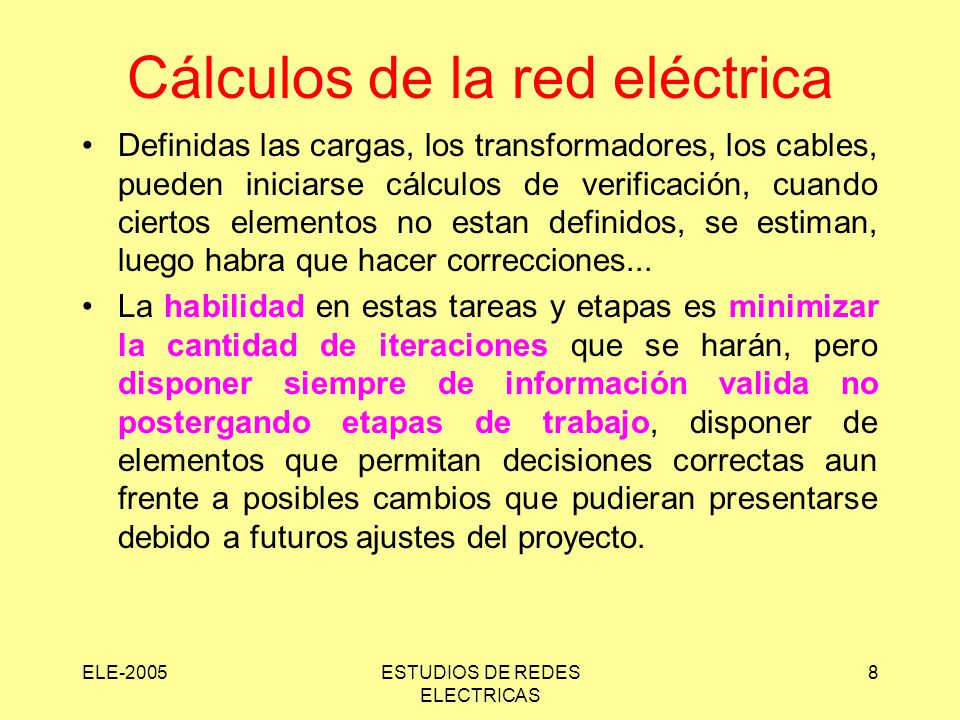

8 ELE-2005ESTUDIOS DE REDES ELECTRICAS 8 Cálculos de la red eléctrica Definidas las cargas, los transformadores, los cables, pueden iniciarse cálculos de verificación, cuando ciertos elementos no estan definidos, se estiman, luego habra que hacer correcciones... La habilidad en estas tareas y etapas es minimizar la cantidad de iteraciones que se harán, pero disponer siempre de información valida no postergando etapas de trabajo, disponer de elementos que permitan decisiones correctas aun frente a posibles cambios que pudieran presentarse debido a futuros ajustes del proyecto.

9 ELE-2005ESTUDIOS DE REDES ELECTRICAS 9 Los cálculos que se desarrollan son: cortocircuitos trifasicos (con y sin aporte de motores) flujos de carga, estos cálculos se repiten para distintas situaciones hasta el fin del trabajo. cortocircuitos a tierra (monofasicos) cortocircuitos máximos y mínimos, para el ajuste de protecciones consumos de energía, activa y reactiva compensación de la potencia reactiva (coseno fi) Coordinacion de protecciones

10 ELE-2005ESTUDIOS DE REDES ELECTRICAS 10 Cortocircuitos flujos de carga coordinacion de protecciones

11 ELE-2005ESTUDIOS DE REDES ELECTRICAS 11 En algunos casos se deben desarrollar otros trabajos de cálculos mas complejos: Estabilidad propagación de armónicas Sobretensiones Sobrecorrientes por inserción de cargas particulares Estudios de coordinación de la aislacion estudios de protecciones especiales, estudios de confiabilidad

12 ELE-2005ESTUDIOS DE REDES ELECTRICAS 12 Muchas veces es necesario la reconstrucción de fallas, para la explicación de lo ocurrido, o la simulación de consecuencias de determinados eventos. Durante la puesta en marcha, y funcionamiento se realizan mediciones con moderna instrumentación capturar señales, registrarlas, y posteriormente analizarlas y utilizarlas Todos los cálculos requieren de una estructura de datos que es conveniente documentar y recopilar en una memoria dedicada a datos, separando aquellos datos fijos (que dependen de lo existente) de los datos variables (ligados al proyecto especifico).

13 ELE-2005ESTUDIOS DE REDES ELECTRICAS 13 Otros cálculos Otros cálculos que aparecen en los proyectos industriales son cálculos de redes de tierra, protección contra descargas atmosféricas. protección contra sobretensiones conducidas estudios de compatibilidad electromagnética cálculos de iluminación.

14 ELE-2005ESTUDIOS DE REDES ELECTRICAS 14

15 ELE-2005ESTUDIOS DE REDES ELECTRICAS 15 Que hacer Se trata ahora de enumerar simplemente las memorias de calculo y documentación relacionada que se presentan frecuentemente en los proyectos industriales. lista de equipos disposición de equipos (lay out) lista de cargas (sus características eléctricas) topología de la red eléctrica - esquemas unifilares parámetros de componentes de la red eléctrica cálculos de cargas cálculos de cables cálculos de arranque de motores cortocircuitos en la red eléctrica flujos de carga coordinación de protecciones

16 ELE-2005ESTUDIOS DE REDES ELECTRICAS 16 evaluación de consumo de energía activa y reactiva estudio de mejora del factor de potencia cálculos de redes de tierra protección contra descargas atmosféricas estudios de iluminación. Cada memoria parte de ciertos datos, y se orienta a obtener ciertos resultados, o demostrar que ciertas adopciones son adecuadas. Las metodologias de desarrollo de las memorias deben adaptarse a la modalidad de trabajo, deben estar complementadas por documentación esquemática que muestra aspectos topologicos de la red. Es importante que cada memoria que se haga, extraiga de las anteriores la experiencia útil, y entregue en el futuro su experiencia, para esto es indispensable acceder a la experiencia en una forma distinta a la habitual, que es revolviendo los cajones

17 ELE-2005ESTUDIOS DE REDES ELECTRICAS 17 Como hacer Al inicio del proyecto, se deben lograr identificar estos trabajos en su magnitud, sin despreciarlos (en paradigma clásico es: la red es existente, no es necesario estudiarla porque funciona, y esta afirmación lleva a que la ampliación la pondrá en crisis! y no funcionara, en rigor funcionara y quizás no se note demasiado que podría funcionar mejor…y mas económicamente, y se habrá perdido la ocasión de mejora!) En general se desprecian una serie de trabajos que se deben hacer antes de que el proyecto avance, quizás este desprecio es por que es difícil hacerlos antes por falta de datos… (otro paradigma: parecería que no se pueden hacer, entonces se debe esperar a tener datos definitivos… cuando los datos definitivos, ya no hay tiempo para hacer) pero estos estudios deben en rigor demostrar que las ideas son convenientes o no, cuando se hagan los estudios tardíos, los equipos ya estarán definidos, y las objeciones serán inútiles, habrá que buscar soluciones fuertemente condicionadas.

18 ELE-2005ESTUDIOS DE REDES ELECTRICAS 18 El proyecto debe iniciarse a partir de la lista de elaborados indicados, y enriquecida con las necesidades que la obra muestra, identificando en que consistiría realmente cada uno de ellos (con un nombre adecuado y claro), pensando quizás (al menos para los temas de cálculos) en un documento prematuro, y un documento cuando el proyecto esa avanzado. La emisión de documentos prematuros tiene la ventaja (y el inconveniente) que incluyen datos adoptados por falta de información. Es fundamental distinguir entre datos importantes y accesorios. Las tareas de cálculos son muy dependientes del proyecto especifico, pero las preguntas que se deben responder son: Como es la red eléctrica existente, a la cual se debe integrar el proyecto? Como se integra la red futura? Cuales son las características funcionales de lo existente? La ampliación, como modifica lo existente?

19 ELE-2005ESTUDIOS DE REDES ELECTRICAS 19 Estas respuestas debe encontrarse, aun cuando se cree que no hay relación. El concepto de existente es amplio, la influencia (eléctrica) de la planta puede extenderse mucho en la red eléctrica que la rodea (la planta genera perturbaciones eléctricas, o viceversa cuando en la red se generan perturbaciones que afectan a la planta), y este aspecto es necesario considerarlo en los análisis iniciales. poner de alguna manera a prueba la red eléctrica que puede plantearse, verificando el buen desempeño. la lista de documentos debe tomar forma e incluir notas que aclaren el alcance De lo desarrollado se deben extraer las conclusiones, que pueden obligar a replantear las soluciones propuestas...

20 ELE-2005ESTUDIOS DE REDES ELECTRICAS 20 Conclusiones El trabajo complejo exige organización y orden, la organización informal es muy peligrosa, presupone la buena voluntad de los que intervienen en el trabajo, y sin dudar de esta, si no se han fijado los criterios, estos dependen de cada uno… precisamente se trata de que el trabajo no dependa de una persona, la organización, el orden, la división clara de tareas debe permitir que el trabajo avance aunque uno se enferme… y que otro puede fácilmente extraer información de las experiencias que lo precedieron. Es importante el organigrama que muestre relación y dependencia entre los que trabajan, a fin de que se sepa donde encontrar los elementos que faltan…

21 ELE-2005ESTUDIOS DE REDES ELECTRICAS 21 Es importante la sólida documentación de lo que se pretende elaborar, a partir de documentos anteriores, o preparando cuidadosamente las nuevas experiencias. Las instrucciones de trabajo (que deben actualizarse reuniendo la experiencia) deben proponer un nivel de trabajo normal, y cuando se detectan mayores dificultades, la identificación temprana del problema debe permitir el correcto enfoque, la obtención de datos adicionales seguramente indispensables, y un útil trabajo final.

22 ELE-2005ESTUDIOS DE REDES ELECTRICAS 22 FIN Por su atención gracias
