F RAMEWORK J AVA A NALIZER C ODE Alexander Ocsa Mamani Christian Portugal Jonathan Miranda

Presentaciones similares


Presentación del tema: "F RAMEWORK J AVA A NALIZER C ODE Alexander Ocsa Mamani Christian Portugal Jonathan Miranda"— Transcripción de la presentación:

1 F RAMEWORK J AVA A NALIZER C ODE Alexander Ocsa Mamani Christian Portugal Jonathan Miranda Alexander Machaca Huancco Claudia Luque Ernesto Suarez Gustavo Bravo Enero, 2009 UNIVERSIDAD NACIONAL DE SAN AGUSTIN ESCUELA PROFESIONAL DE INGENIERIA DE SISTEMAS TECNOLOGIA DE OBJETOS

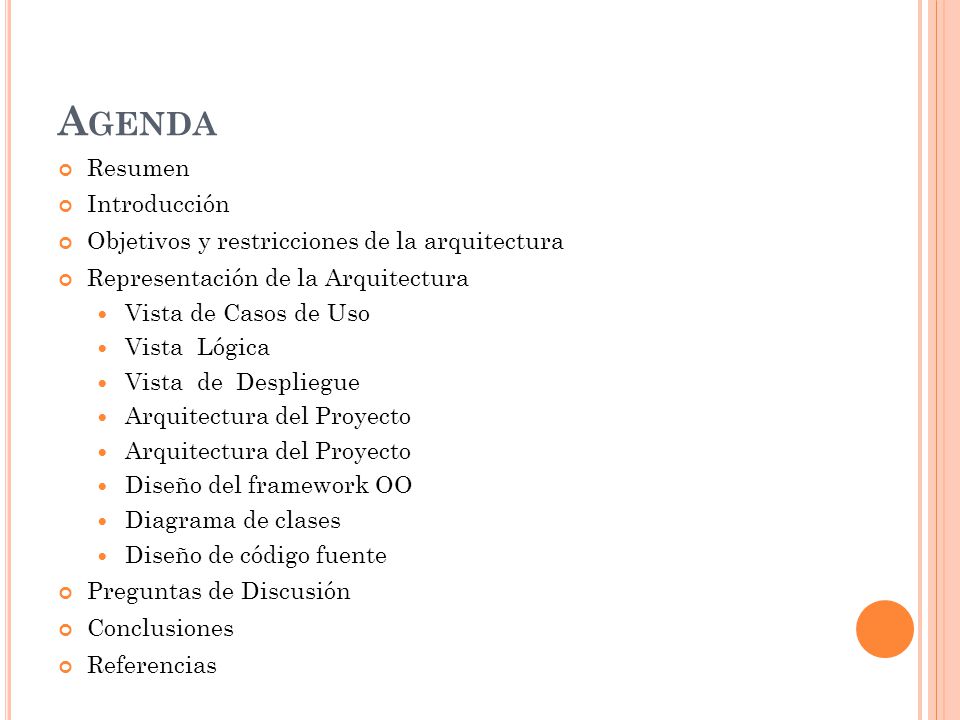

2 A GENDA Resumen Introducción Objetivos y restricciones de la arquitectura Representación de la Arquitectura Vista de Casos de Uso Vista Lógica Vista de Despliegue Arquitectura del Proyecto Diseño del framework OO Diagrama de clases Diseño de código fuente Preguntas de Discusión Conclusiones Referencias

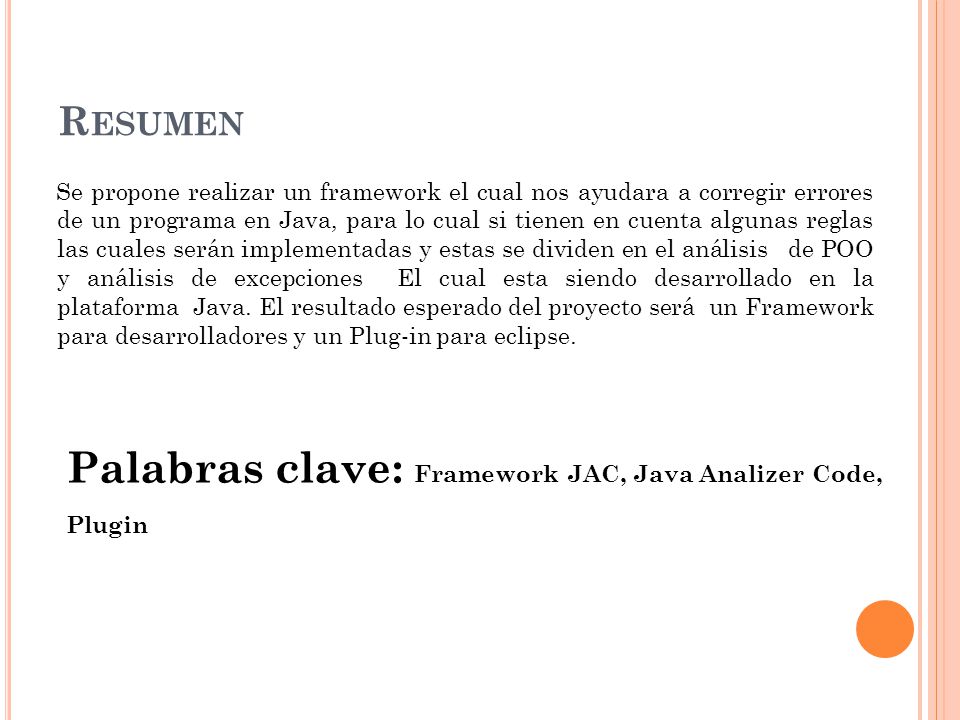

3 R ESUMEN Se propone realizar un framework el cual nos ayudara a corregir errores de un programa en Java, para lo cual si tienen en cuenta algunas reglas las cuales serán implementadas y estas se dividen en el análisis de POO y análisis de excepciones El cual esta siendo desarrollado en la plataforma Java. El resultado esperado del proyecto será un Framework para desarrolladores y un Plug-in para eclipse. Palabras clave: Framework JAC, Java Analizer Code, Plugin

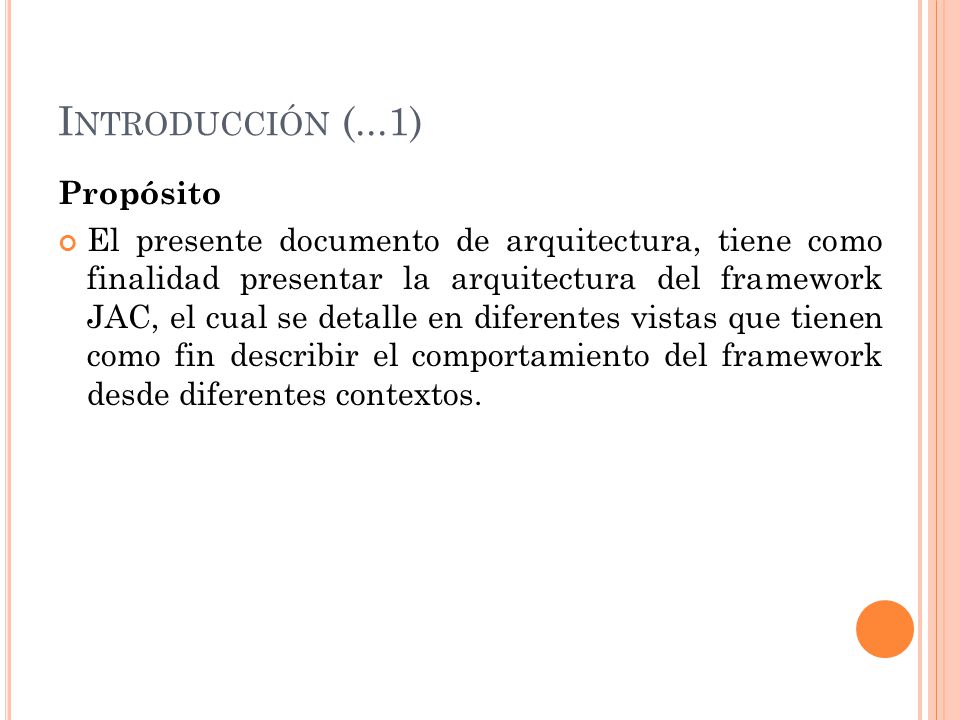

4 I NTRODUCCIÓN (...1) Propósito El presente documento de arquitectura, tiene como finalidad presentar la arquitectura del framework JAC, el cual se detalle en diferentes vistas que tienen como fin describir el comportamiento del framework desde diferentes contextos.

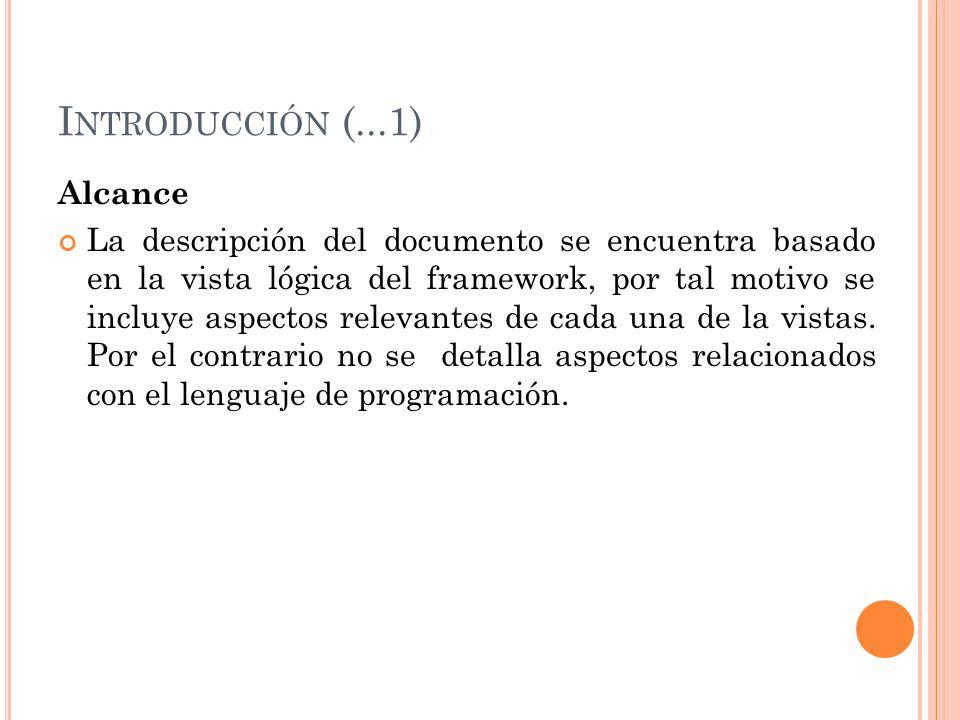

5 I NTRODUCCIÓN (...1) Alcance La descripción del documento se encuentra basado en la vista lógica del framework, por tal motivo se incluye aspectos relevantes de cada una de la vistas. Por el contrario no se detalla aspectos relacionados con el lenguaje de programación.

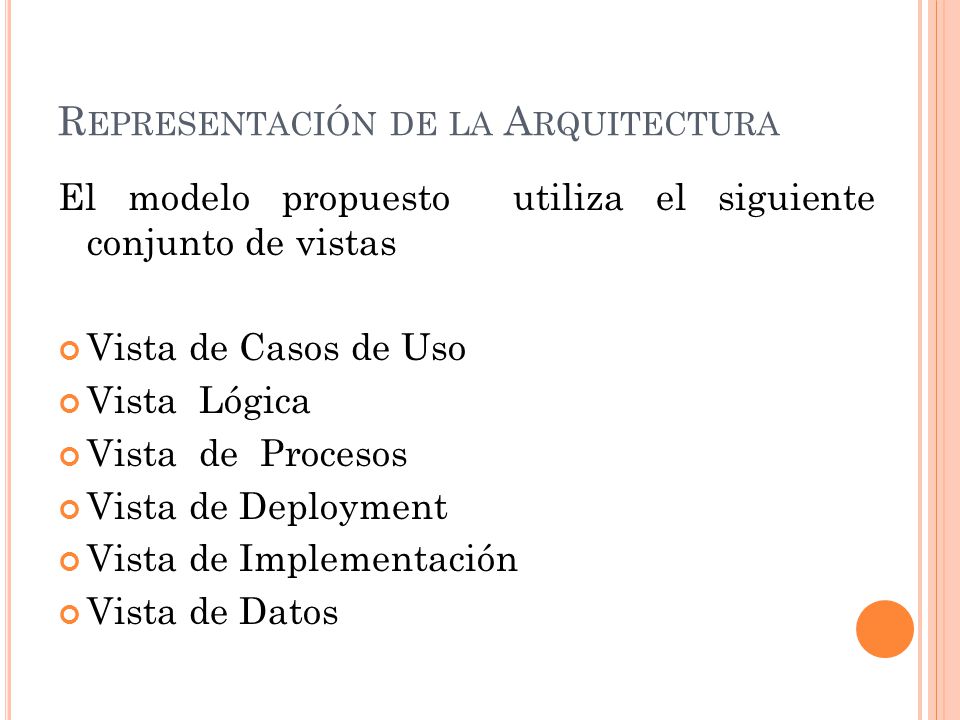

6 R EPRESENTACIÓN DE LA A RQUITECTURA El modelo propuesto utiliza el siguiente conjunto de vistas Vista de Casos de Uso Vista Lógica Vista de Procesos Vista de Deployment Vista de Implementación Vista de Datos

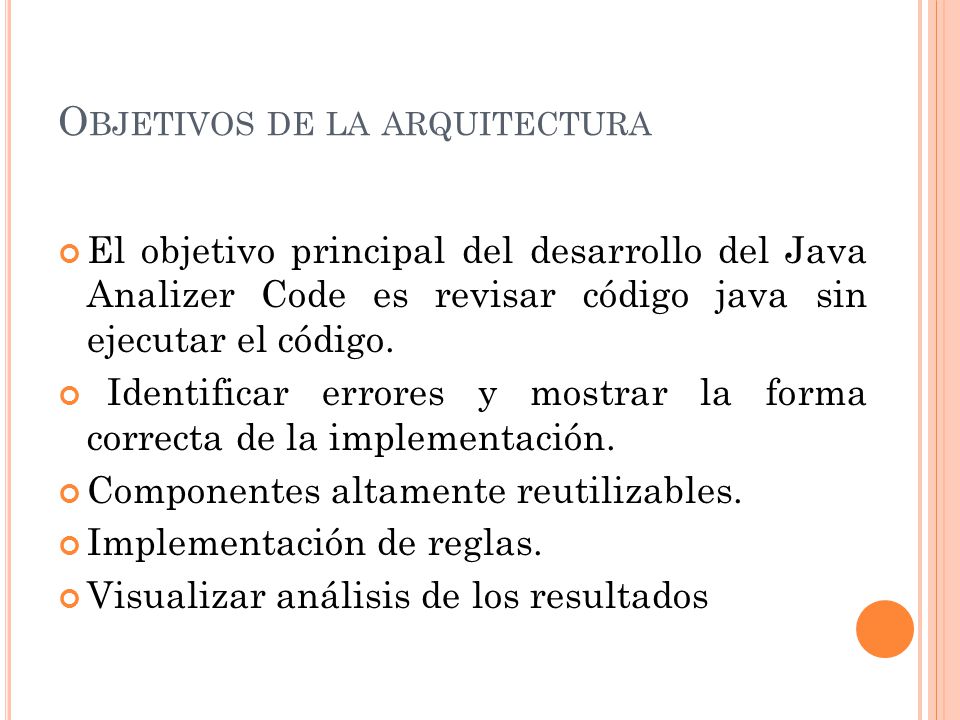

7 O BJETIVOS DE LA ARQUITECTURA El objetivo principal del desarrollo del Java Analizer Code es revisar código java sin ejecutar el código. Identificar errores y mostrar la forma correcta de la implementación. Componentes altamente reutilizables. Implementación de reglas. Visualizar análisis de los resultados

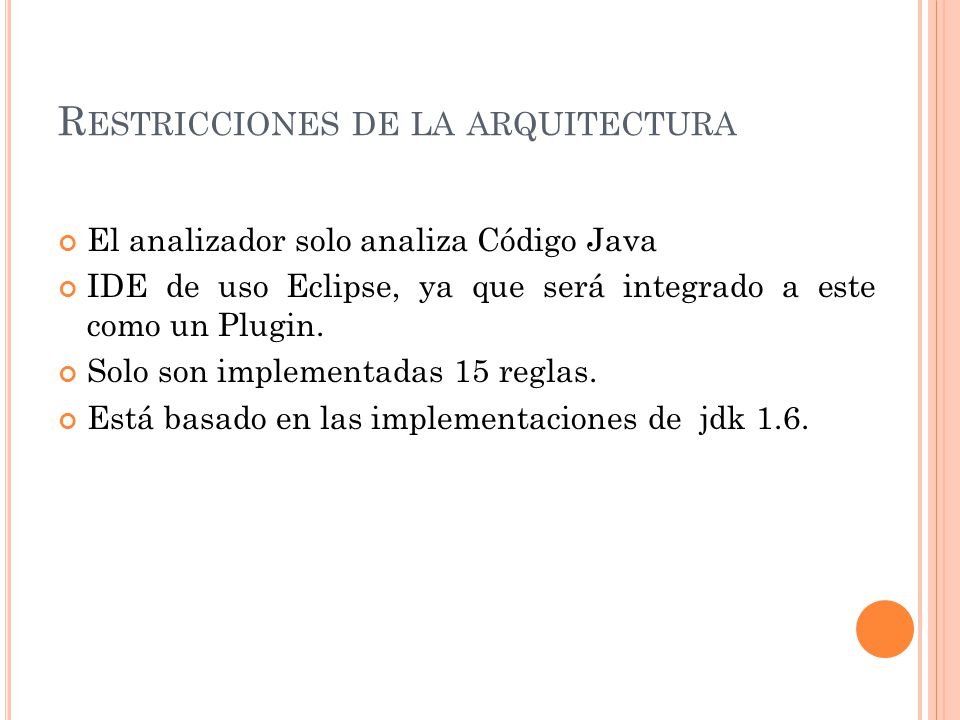

8 R ESTRICCIONES DE LA ARQUITECTURA El analizador solo analiza Código Java IDE de uso Eclipse, ya que será integrado a este como un Plugin. Solo son implementadas 15 reglas. Está basado en las implementaciones de jdk 1.6.

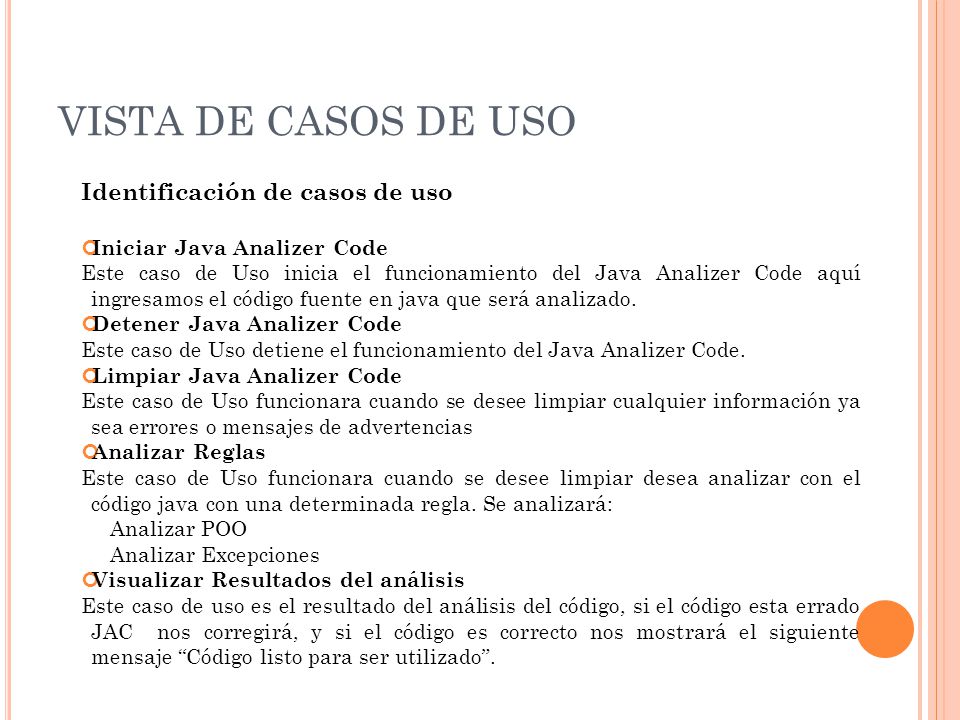

9 VISTA DE CASOS DE USO Identificación de casos de uso Iniciar Java Analizer Code Este caso de Uso inicia el funcionamiento del Java Analizer Code aquí ingresamos el código fuente en java que será analizado. Detener Java Analizer Code Este caso de Uso detiene el funcionamiento del Java Analizer Code. Limpiar Java Analizer Code Este caso de Uso funcionara cuando se desee limpiar cualquier información ya sea errores o mensajes de advertencias Analizar Reglas Este caso de Uso funcionara cuando se desee limpiar desea analizar con el código java con una determinada regla. Se analizará: Analizar POO Analizar Excepciones Visualizar Resultados del análisis Este caso de uso es el resultado del análisis del código, si el código esta errado JAC nos corregirá, y si el código es correcto nos mostrará el siguiente mensaje Código listo para ser utilizado.

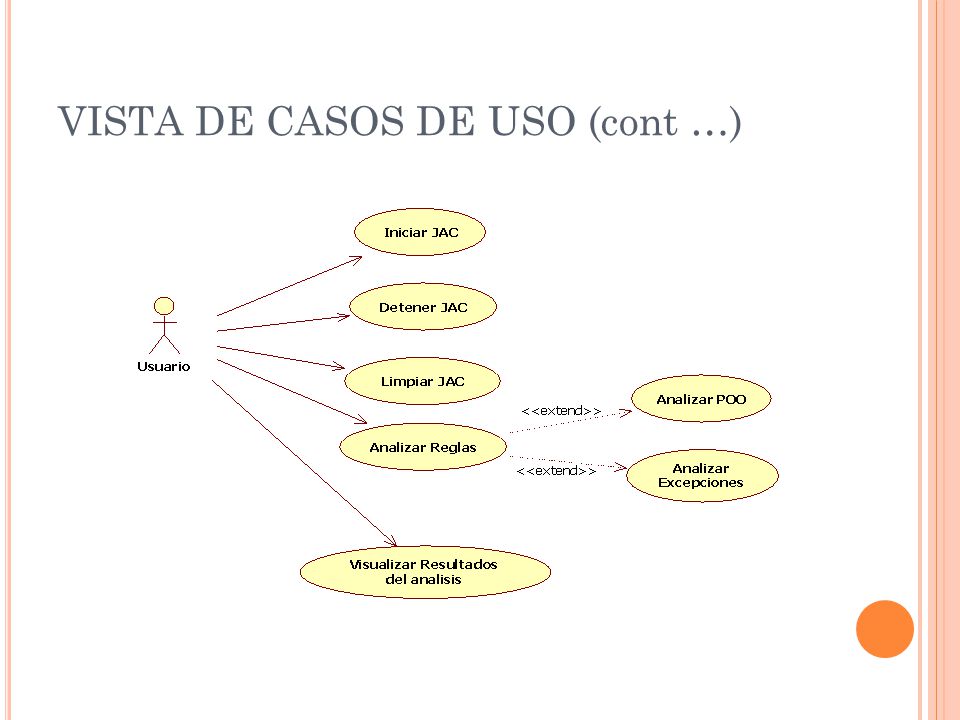

10 VISTA DE CASOS DE USO (cont …)

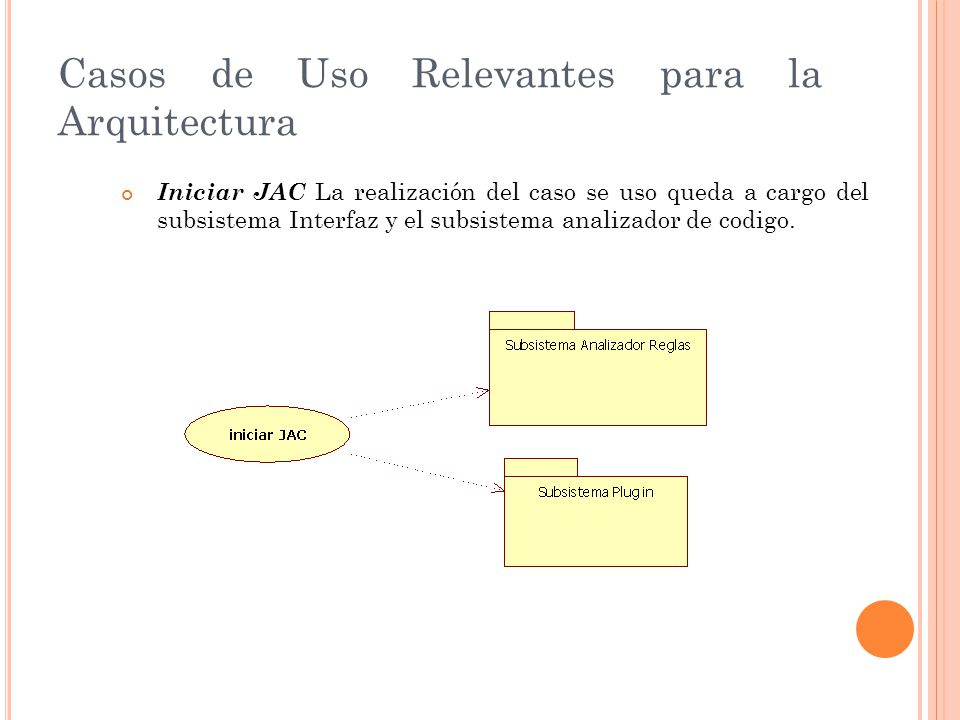

11 Casos de Uso Relevantes para la Arquitectura Iniciar JAC La realización del caso se uso queda a cargo del subsistema Interfaz y el subsistema analizador de codigo.

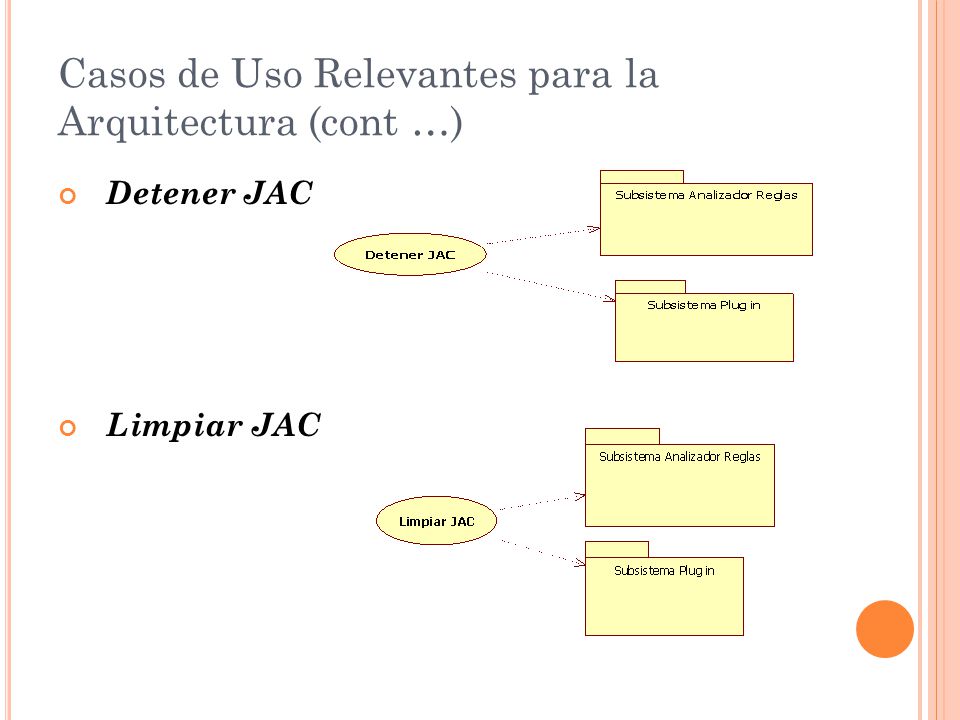

12 Casos de Uso Relevantes para la Arquitectura (cont …) Detener JAC Limpiar JAC

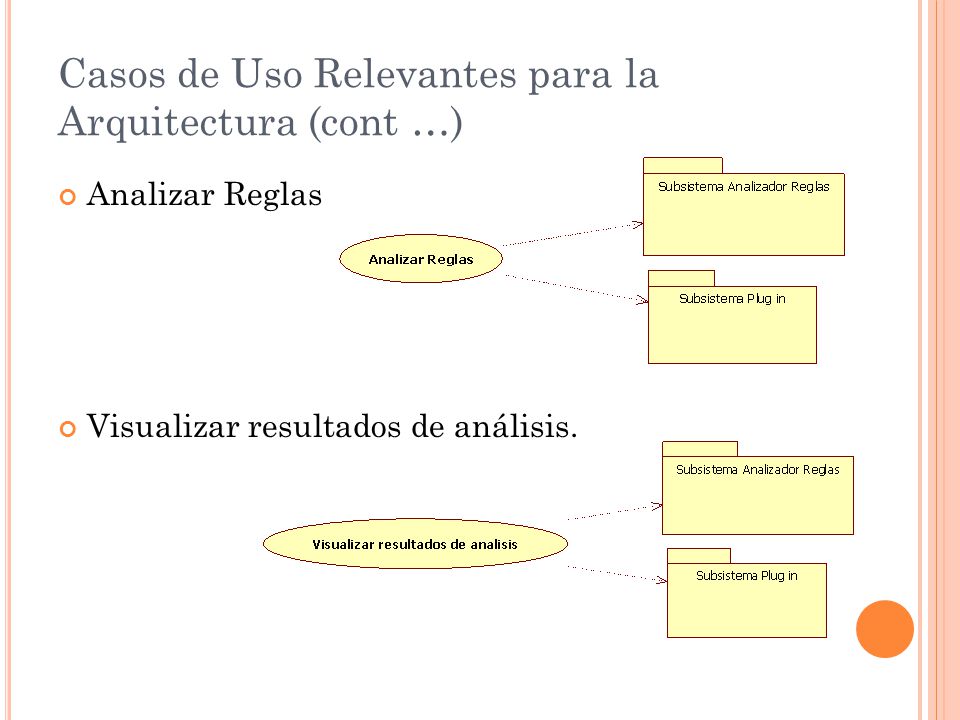

13 Casos de Uso Relevantes para la Arquitectura (cont …) Analizar Reglas Visualizar resultados de análisis.

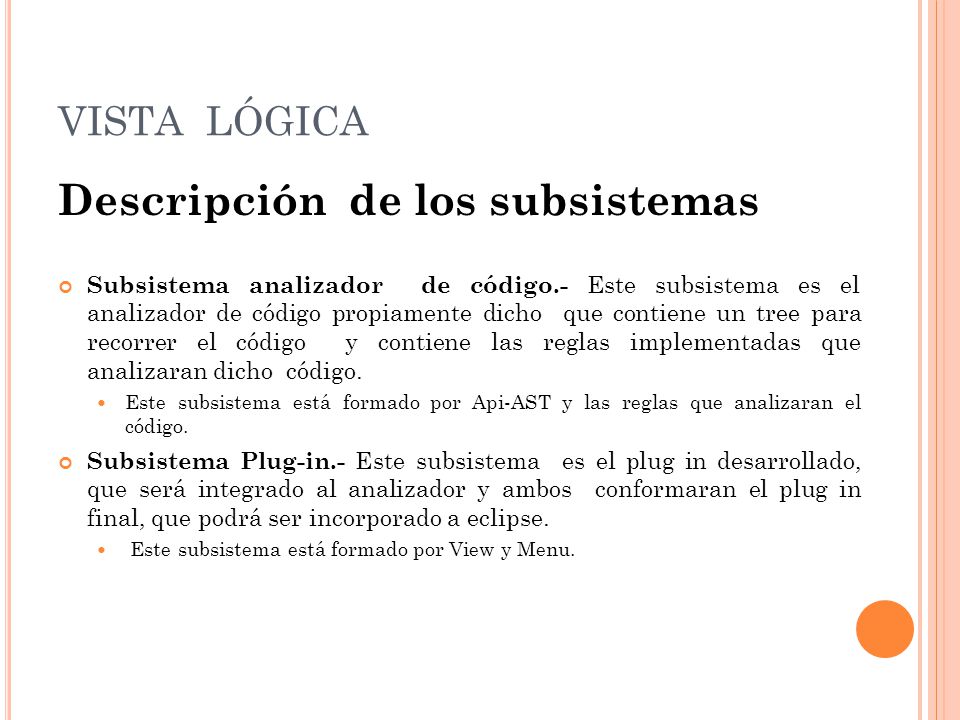

14 VISTA LÓGICA Descripción de los subsistemas Subsistema analizador de código.- Este subsistema es el analizador de código propiamente dicho que contiene un tree para recorrer el código y contiene las reglas implementadas que analizaran dicho código. Este subsistema está formado por Api-AST y las reglas que analizaran el código. Subsistema Plug-in.- Este subsistema es el plug in desarrollado, que será integrado al analizador y ambos conformaran el plug in final, que podrá ser incorporado a eclipse. Este subsistema está formado por View y Menu.

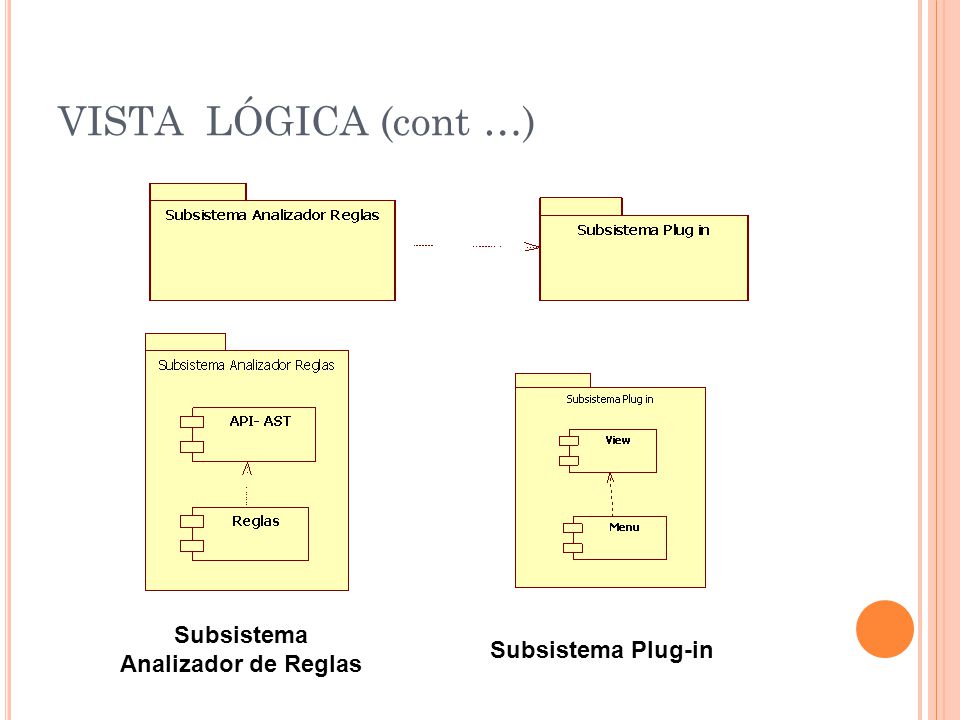

15 VISTA LÓGICA (cont …) Subsistema Analizador de Reglas Subsistema Plug-in

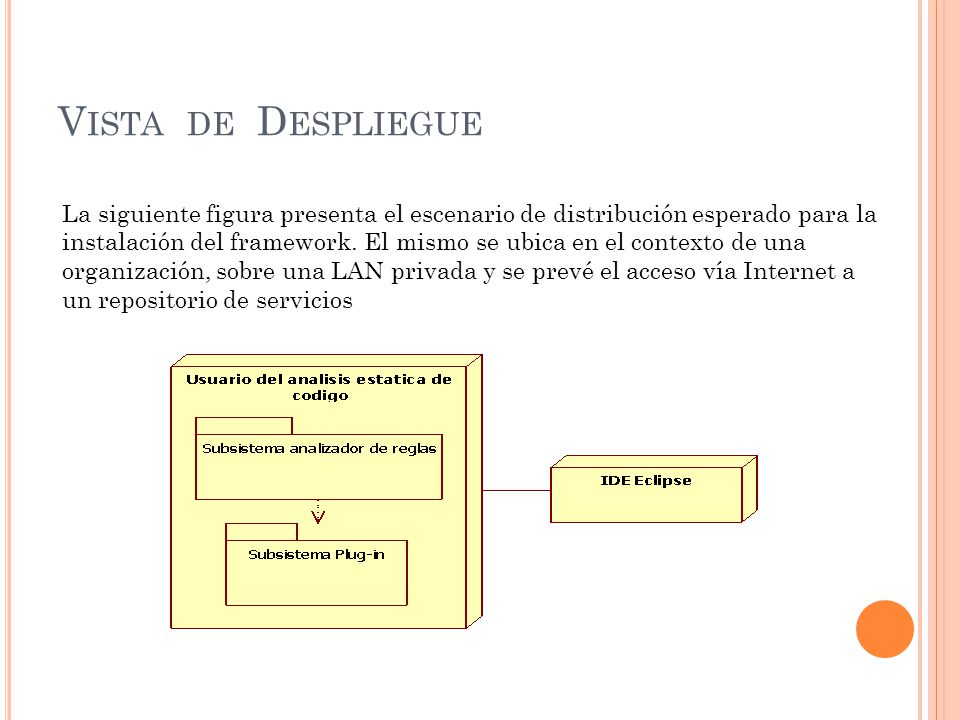

16 V ISTA DE D ESPLIEGUE La siguiente figura presenta el escenario de distribución esperado para la instalación del framework. El mismo se ubica en el contexto de una organización, sobre una LAN privada y se prevé el acceso vía Internet a un repositorio de servicios

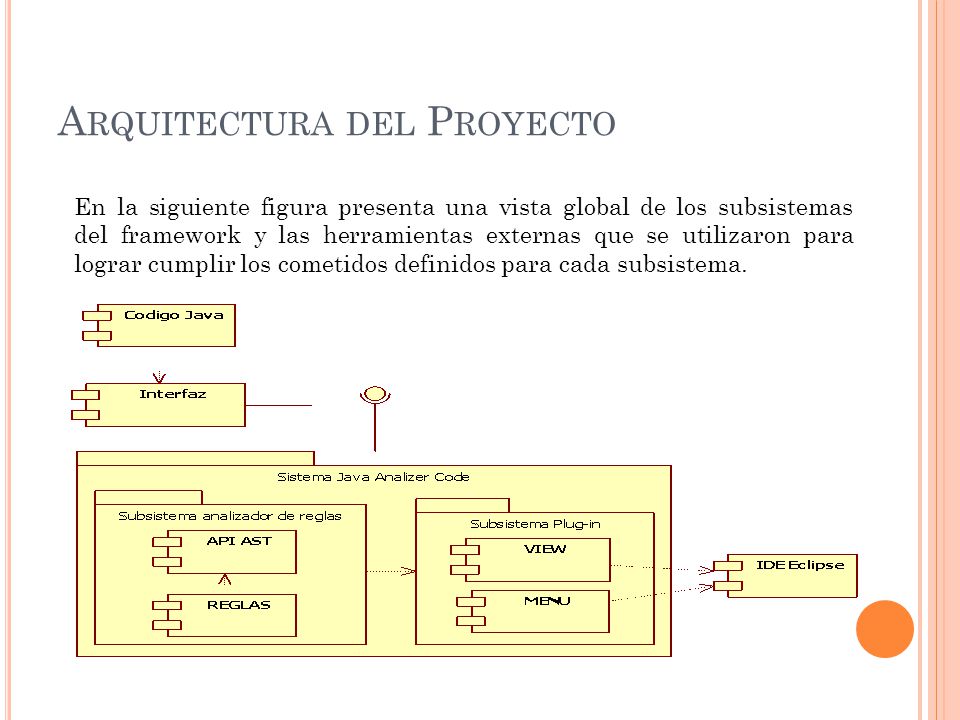

17 A RQUITECTURA DEL P ROYECTO En la siguiente figura presenta una vista global de los subsistemas del framework y las herramientas externas que se utilizaron para lograr cumplir los cometidos definidos para cada subsistema.

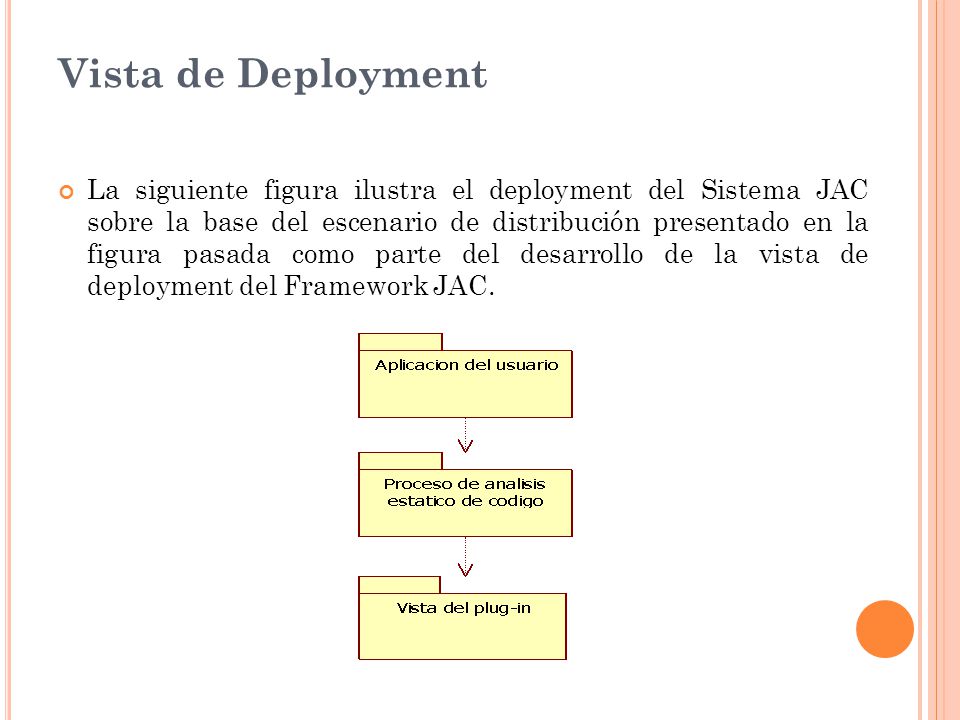

18 Vista de Deployment La siguiente figura ilustra el deployment del Sistema JAC sobre la base del escenario de distribución presentado en la figura pasada como parte del desarrollo de la vista de deployment del Framework JAC.

19 Vista de Implementación En esta sección se presentan los ejecutables y artefactos construidos para la implementación del Sistema JAC. El sistema aquí planteado es una implementación del framework descrito en las secciones anteriores que cumple con la especificación 1.4 de J2EE. Mapeo de subsistemas

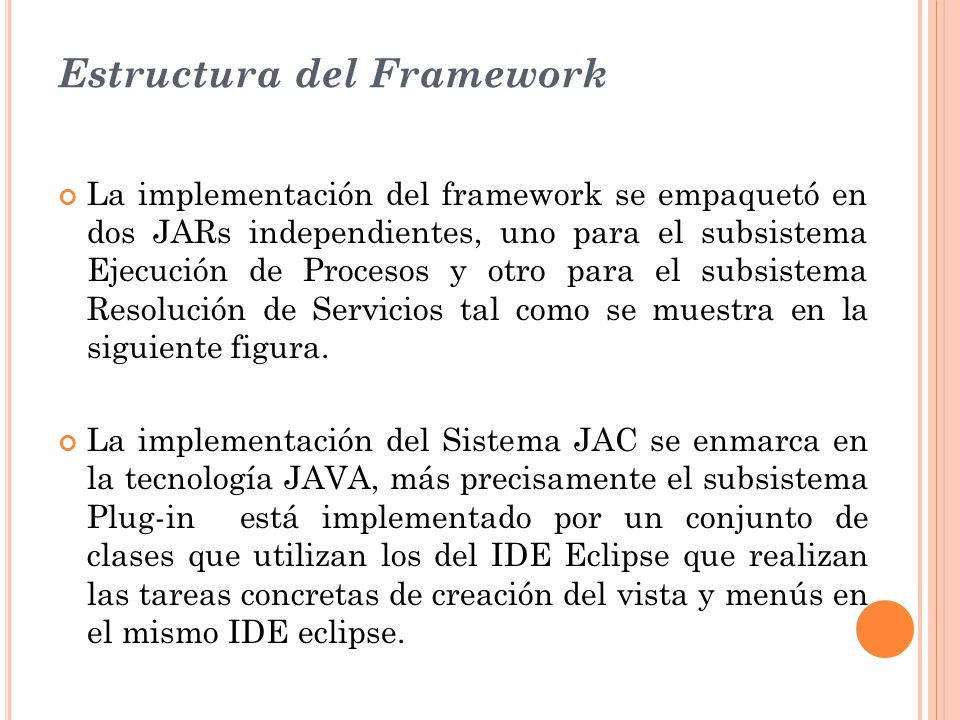

20 Estructura del Framework La implementación del framework se empaquetó en dos JARs independientes, uno para el subsistema Ejecución de Procesos y otro para el subsistema Resolución de Servicios tal como se muestra en la siguiente figura. La implementación del Sistema JAC se enmarca en la tecnología JAVA, más precisamente el subsistema Plug-in está implementado por un conjunto de clases que utilizan los del IDE Eclipse que realizan las tareas concretas de creación del vista y menús en el mismo IDE eclipse.

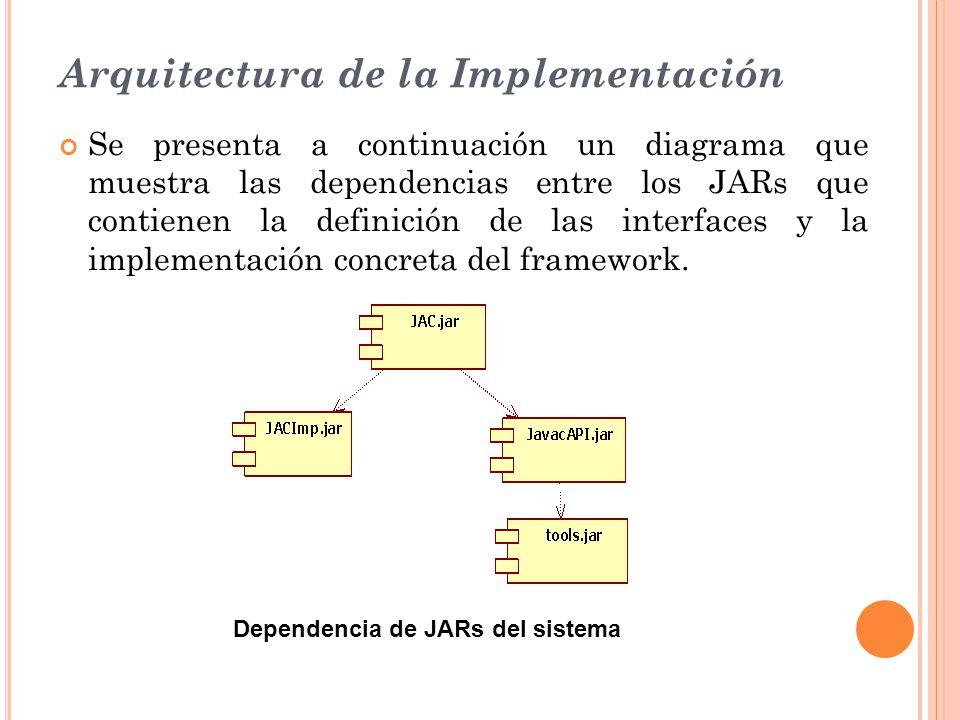

21 Arquitectura de la Implementación Se presenta a continuación un diagrama que muestra las dependencias entre los JARs que contienen la definición de las interfaces y la implementación concreta del framework. Dependencia de JARs del sistema

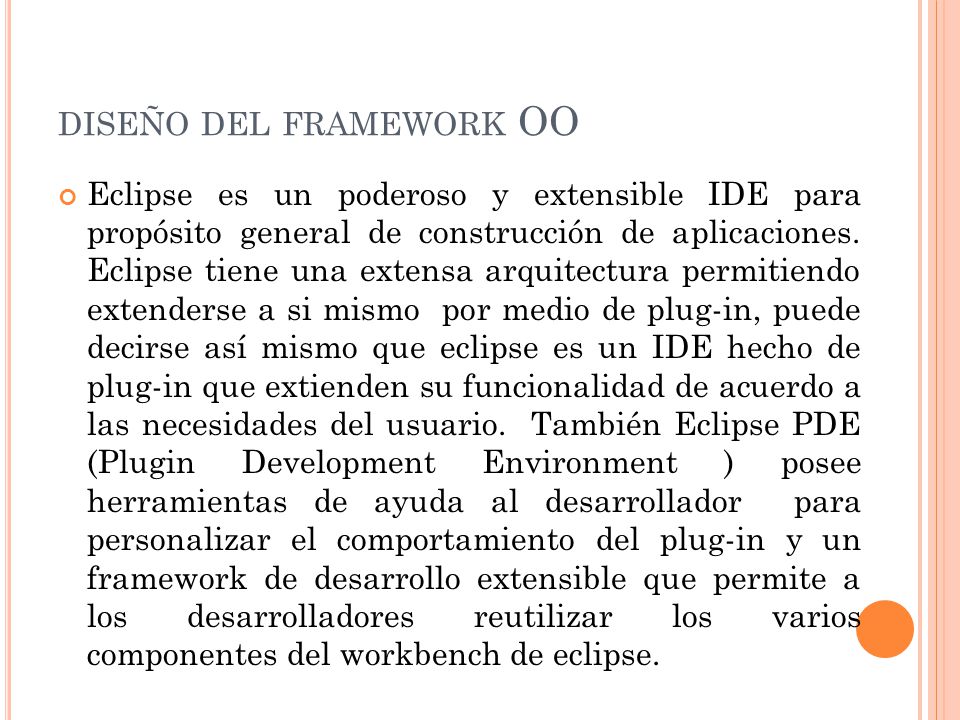

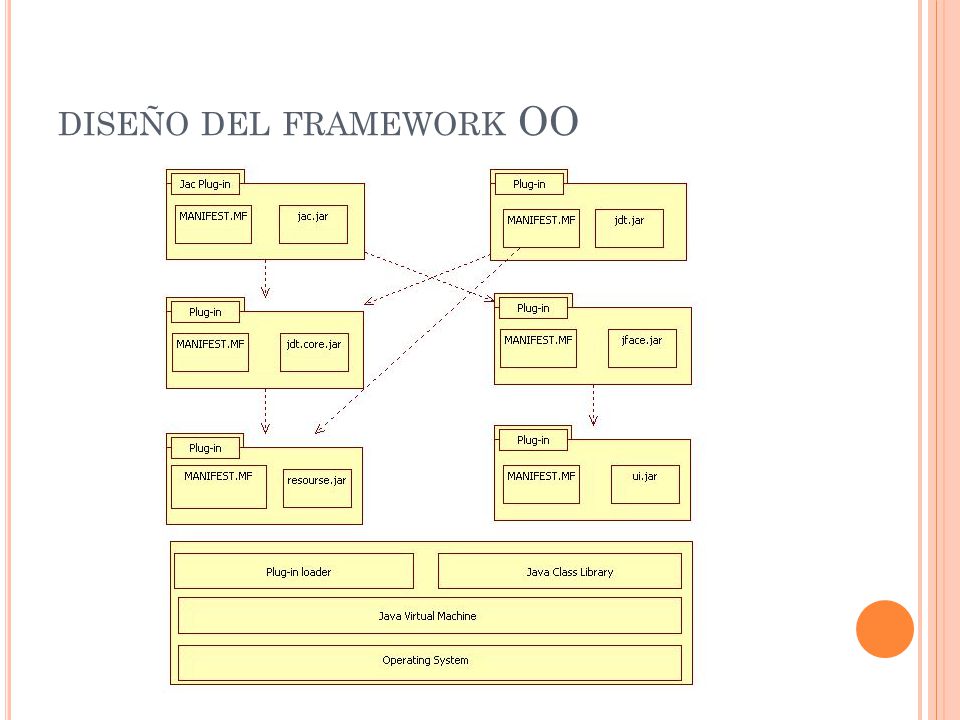

22 DISEÑO DEL FRAMEWORK OO Eclipse es un poderoso y extensible IDE para propósito general de construcción de aplicaciones. Eclipse tiene una extensa arquitectura permitiendo extenderse a si mismo por medio de plug-in, puede decirse así mismo que eclipse es un IDE hecho de plug-in que extienden su funcionalidad de acuerdo a las necesidades del usuario. También Eclipse PDE (Plugin Development Environment ) posee herramientas de ayuda al desarrollador para personalizar el comportamiento del plug-in y un framework de desarrollo extensible que permite a los desarrolladores reutilizar los varios componentes del workbench de eclipse.

23 DISEÑO DEL FRAMEWORK OO

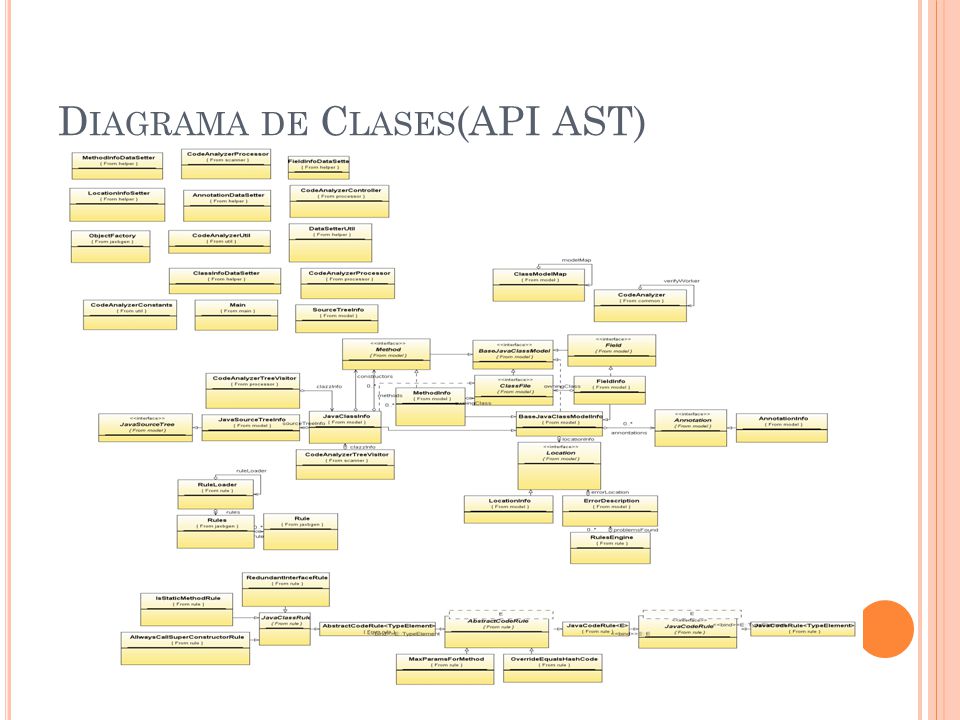

24 D IAGRAMA DE C LASES (API AST)

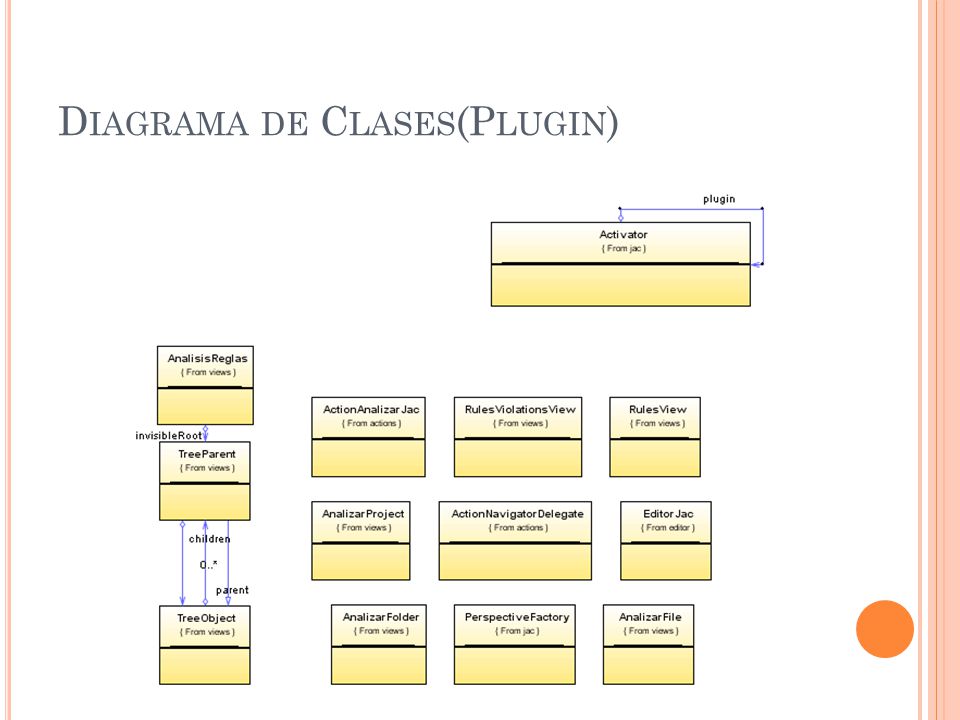

25 D IAGRAMA DE C LASES (P LUGIN )

26 DISEÑO DE CÓDIGO FUENTE

27 PREGUNTAS

28 C ONCLUSIONES El Java Analizer Code revisara el código java sin ejecutar el código. Se podrá detectar los errores y mostrar la forma correcta de la implementación. Con el JAC es posible visualizar el análisis de los resultados que se obtengan a partir de la detección de errores. JAC solo analizará Código Java. Se realizo un Plugin el cual se integrara al IDE de uso Eclipse Se puede ver que se implementaron 15 reglas las cuales nos ayudaran a corregir los errores en Código Java.

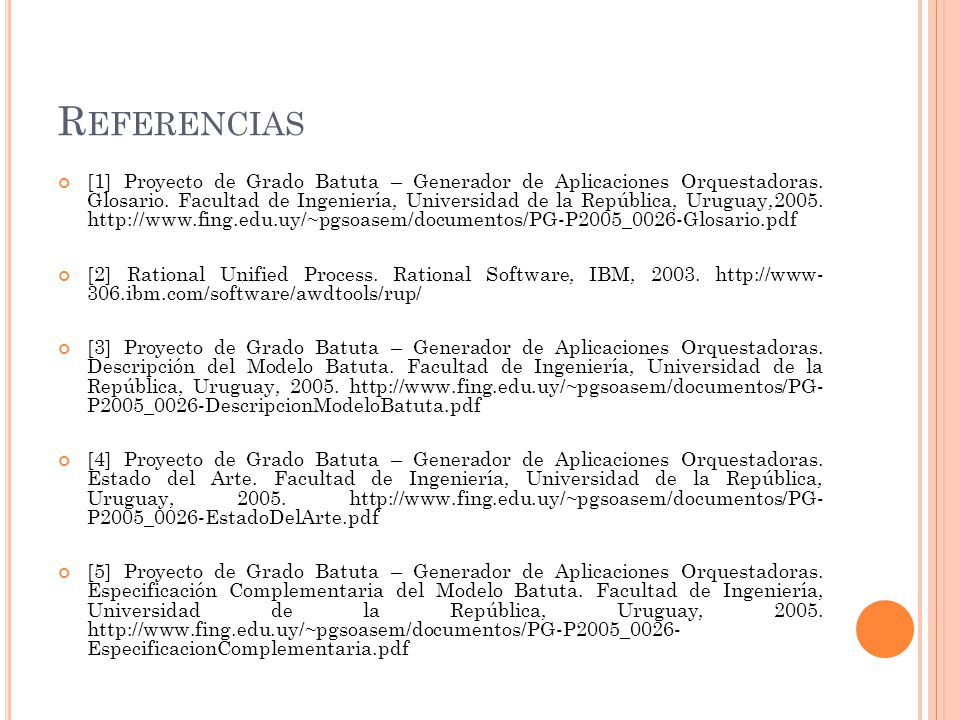

29 R EFERENCIAS [1] Proyecto de Grado Batuta – Generador de Aplicaciones Orquestadoras. Glosario. Facultad de Ingeniería, Universidad de la República, Uruguay, [2] Rational Unified Process. Rational Software, IBM, ibm.com/software/awdtools/rup/ [3] Proyecto de Grado Batuta – Generador de Aplicaciones Orquestadoras. Descripción del Modelo Batuta. Facultad de Ingeniería, Universidad de la República, Uruguay, P2005_0026-DescripcionModeloBatuta.pdf [4] Proyecto de Grado Batuta – Generador de Aplicaciones Orquestadoras. Estado del Arte. Facultad de Ingeniería, Universidad de la República, Uruguay, P2005_0026-EstadoDelArte.pdf [5] Proyecto de Grado Batuta – Generador de Aplicaciones Orquestadoras. Especificación Complementaria del Modelo Batuta. Facultad de Ingeniería, Universidad de la República, Uruguay, EspecificacionComplementaria.pdf

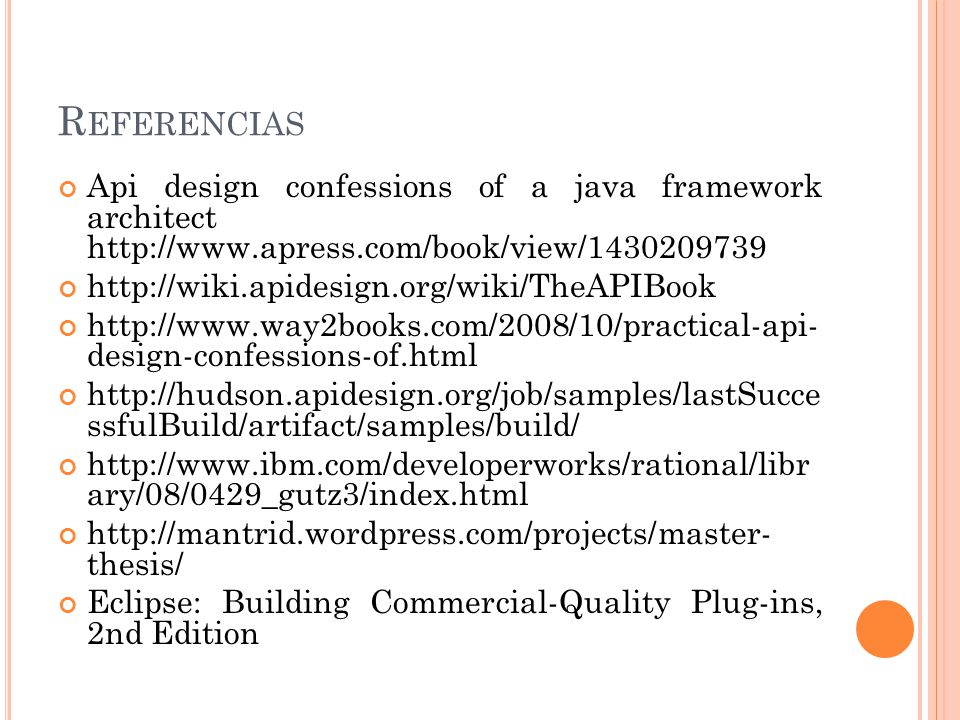

30 R EFERENCIAS Api design confessions of a java framework architect design-confessions-of.html ssfulBuild/artifact/samples/build/ ary/08/0429_gutz3/index.html thesis/ Eclipse: Building Commercial-Quality Plug-ins, 2nd Edition
