LICENCIATURA EN DISEÑO DEL PAISAJE CURSO DE HIDROLOGÍA Y RIEGO

Presentación del tema: "LICENCIATURA EN DISEÑO DEL PAISAJE CURSO DE HIDROLOGÍA Y RIEGO"— Transcripción de la presentación:

1 LICENCIATURA EN DISEÑO DEL PAISAJE CURSO DE HIDROLOGÍA Y RIEGO
FACULTAD DE AGRONOMIA UNIVERSIDAD DE LA REPUBLICA LICENCIATURA EN DISEÑO DEL PAISAJE CURSO DE HIDROLOGÍA Y RIEGO 2013

2 Licenciatura en Diseño del Paisaje
Curso de Hidrología y Riego - Cronograma 2013 FECHA TEMA DOCENTE RESPONSABLE 14/3 1. El Ciclo Hidrológico Lisette Bentancor 21/3 2. Agua en el suelo Santiago Guerra 4/4 3. El proceso del escurrimiento Mario García 11/4 4. Necesidades de agua de los cultivos Lucía Puppo 18/4 5. Fuentes de agua: pozos, tajamares 25/4 6. Análisis de caso, resolución de problemas, clase de consulta 2/5 7. Primer Parcial 9/5 8. Calidad de agua, tratamientos de agua Lucía Puppo/Santiago Guerra 16/5 9. Sistemas de riego I: riego por aspersión, descripción y diseño agronómico Pablo Morales/Santiago Guerra 23/5 10. Sistemas de riego II: riego localizado, descripción y diseño agronómico Raquel Hayashi/Santiago Guerra 30/5 11. Análisis de caso, resolución de problemas, clase de consulta 6/6 12. ¿Mesa redonda con proveedores de equipos de riego? 13/6 13. Segundo Parcial 20/6 14. ¿Recorrida por parques y jardines con riego?

3 LICENCIATURA EN PAISAJISMO CURSO DE HIDROLOGÍA Y RIEGO
FACULTAD DE AGRONOMIA UNIVERSIDAD DE LA REPUBLICA LICENCIATURA EN PAISAJISMO CURSO DE HIDROLOGÍA Y RIEGO TEMA 1 CICLO HIDROLÓGICO Material elaborado por: Unidad de Hidrología, GD Ingeniería Agrícola, Departamento de Suelos y Aguas

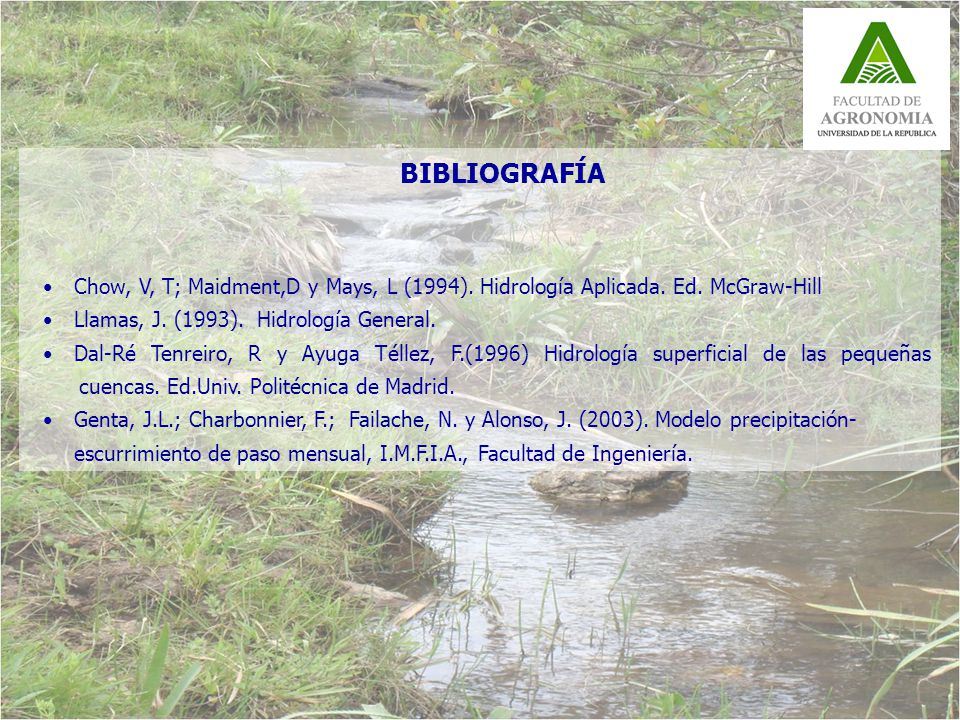

4 BIBLIOGRAFÍA Chow, V, T; Maidment,D y Mays, L (1994). Hidrología Aplicada. Ed. McGraw-Hill Llamas, J. (1993). Hidrología General. Dal-Ré Tenreiro, R y Ayuga Téllez, F.(1996) Hidrología superficial de las pequeñas cuencas. Ed.Univ. Politécnica de Madrid. Genta, J.L.; Charbonnier, F.; Failache, N. y Alonso, J. (2003). Modelo precipitación- escurrimiento de paso mensual, I.M.F.I.A., Facultad de Ingeniería.

5

6

7

8

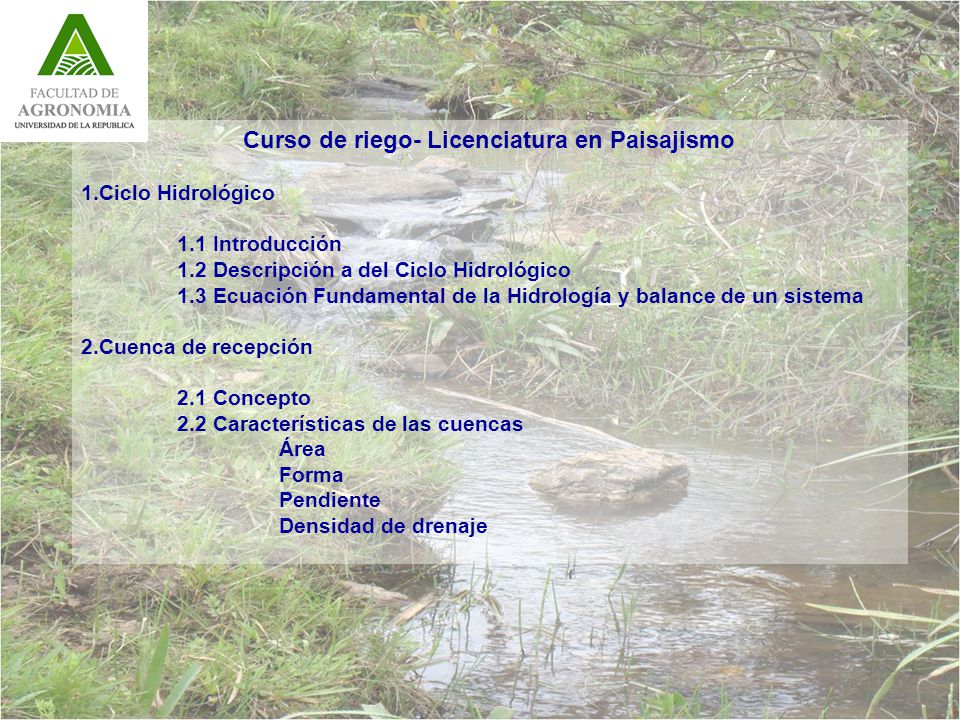

9 Curso de riego- Licenciatura en Paisajismo
1.Ciclo Hidrológico 1.1 Introducción 1.2 Descripción a del Ciclo Hidrológico 1.3 Ecuación Fundamental de la Hidrología y balance de un sistema 2.Cuenca de recepción 2.1 Concepto 2.2 Características de las cuencas Área Forma Pendiente Densidad de drenaje

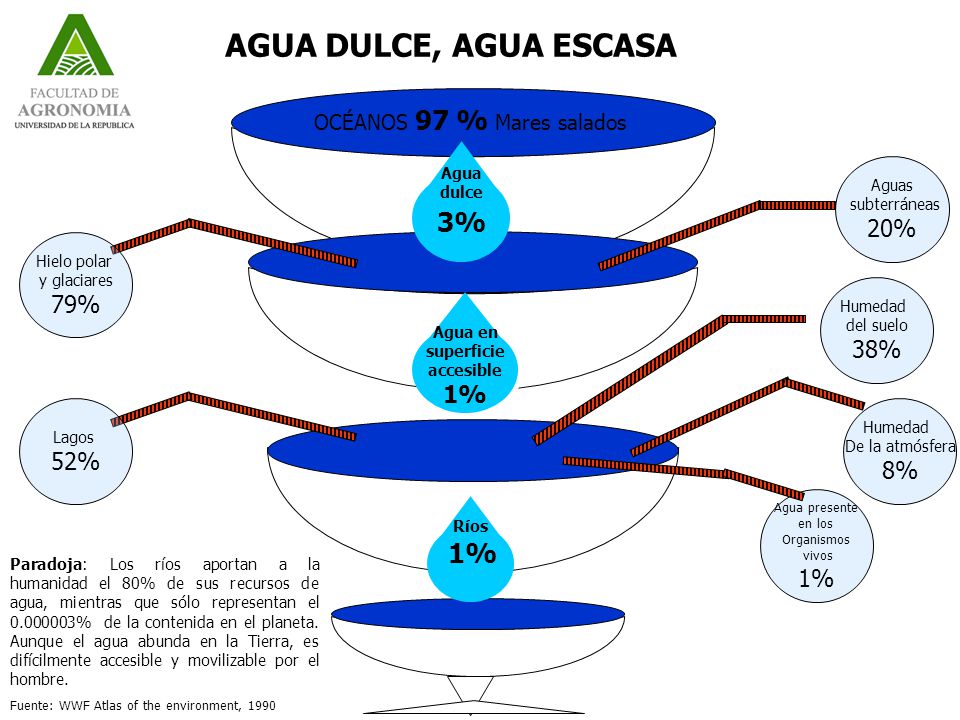

10 Agua en superficie accesible
AGUA DULCE, AGUA ESCASA OCÉANOS 97 % Mares salados Agua dulce 3% Agua en superficie accesible 1% Ríos Aguas subterráneas 20% Humedad del suelo 38% De la atmósfera 8% Agua presente en los Organismos vivos Hielo polar y glaciares 79% Lagos 52% Paradoja: Los ríos aportan a la humanidad el 80% de sus recursos de agua, mientras que sólo representan el % de la contenida en el planeta. Aunque el agua abunda en la Tierra, es difícilmente accesible y movilizable por el hombre. Fuente: WWF Atlas of the environment, 1990

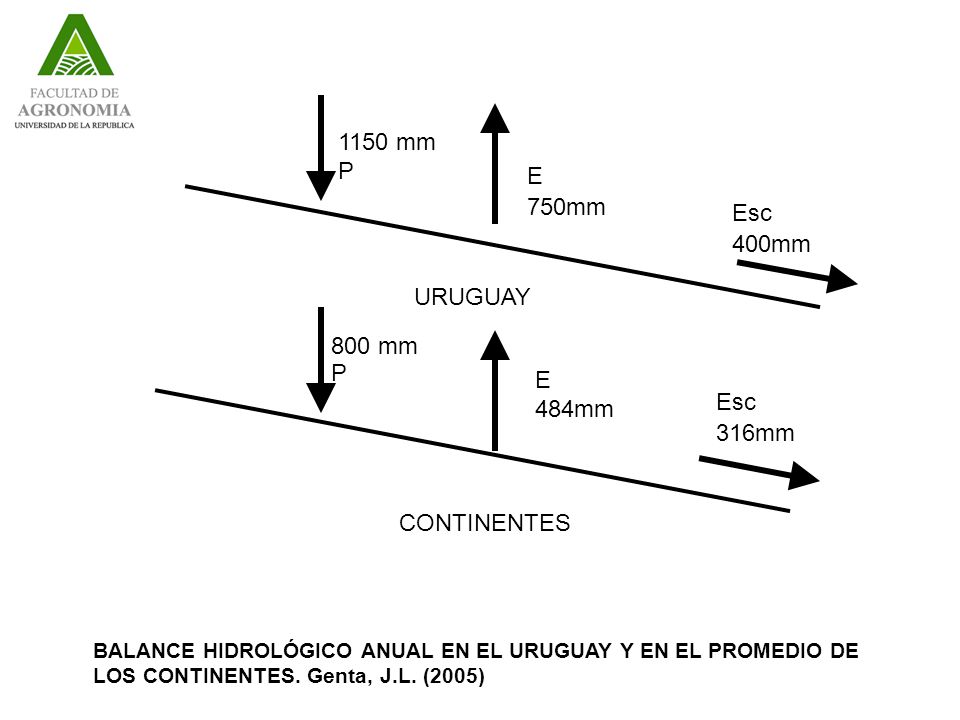

11 1150 mm P E 750mm Esc 400mm URUGUAY 800 mm P E 484mm Esc 316mm
CONTINENTES BALANCE HIDROLÓGICO ANUAL EN EL URUGUAY Y EN EL PROMEDIO DE LOS CONTINENTES. Genta, J.L. (2005)

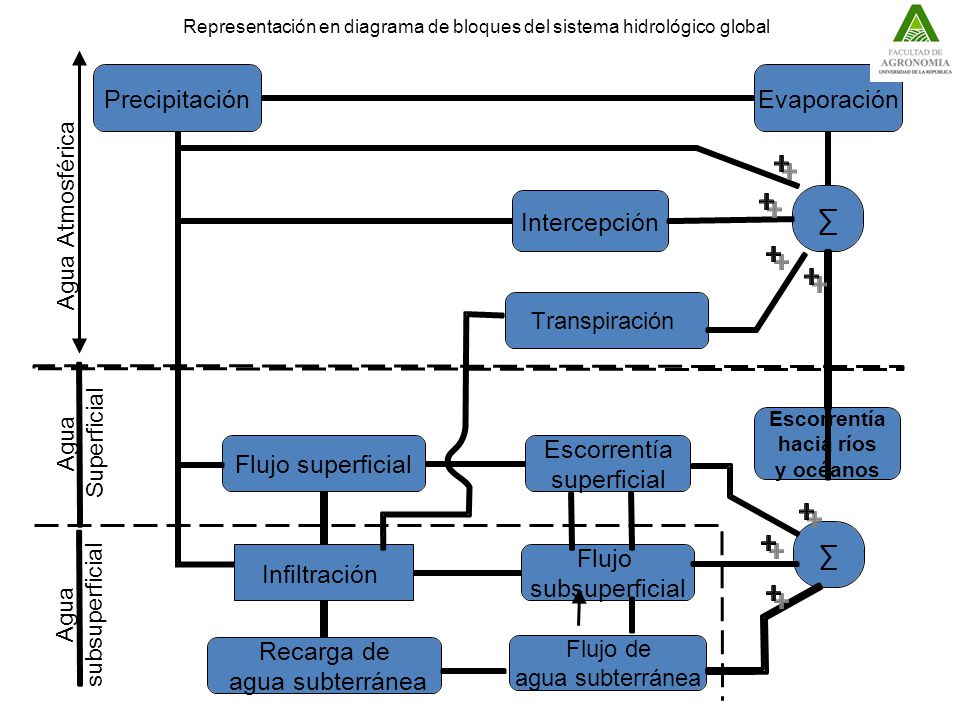

12 Representación en diagrama de bloques del sistema hidrológico global

13 Representación cuantitativa.
100 = 85.7 g/cm2/año o 857 mm, promedio anual global de precipitación Atmósfera - 9 +2 - 2 +2 - 1 +8 ε ε Zona árida ε – Zona húmeda Hidrosfera Litosfera

14 REPRESENTACIÓN ESQUEMÁTICA DEL SISTEMA HIDROLÓGICO GENERAL
ALMACENAMIENTO EN LA ATMÓSFERA Precipitación Precipitación Evaporación ALMACENAMIENTO DE INTERCEPCIÓN PP a través de la intercepción Evaporación ALMACENAMIENTO EN LA SUPERFICIE: VERTIENTES CAUCES, LAGOS EMBALSES Infiltración Flujo subsuperficial Flujo de base E.T. Infiltración Escurrimiento Escorrentía ALMACENAMIENTO EN EL SUELO Percolación ALMACENAMIENTO DE AGUA SUBTERRÁNEA Evaporación Flujo subterráneo ALMACENAMIENTO EN MARES Y OCÉANOS

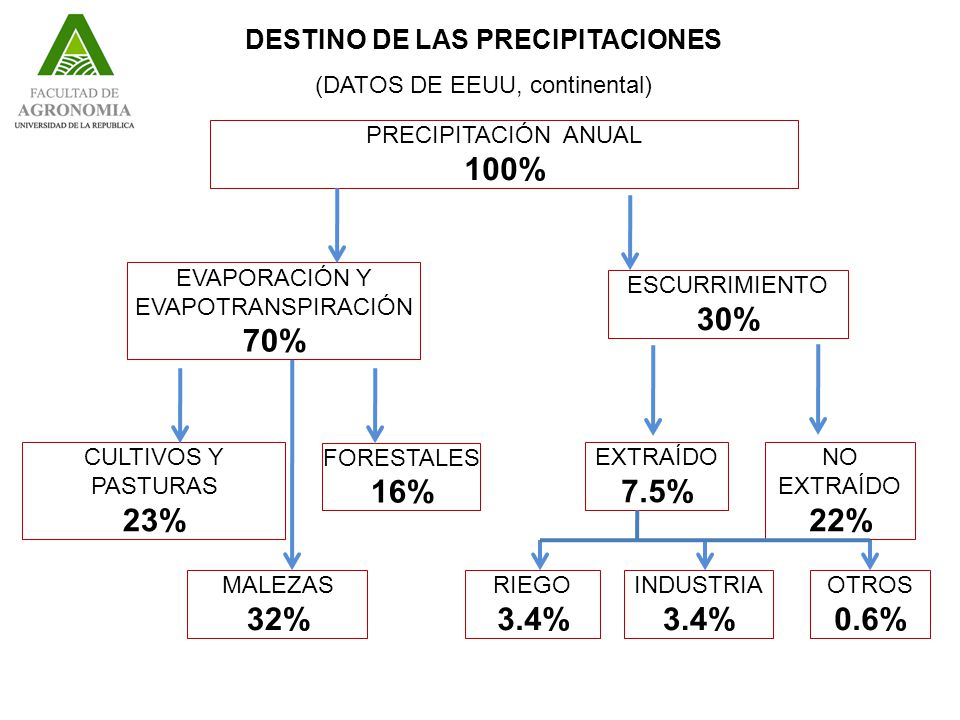

15 DESTINO DE LAS PRECIPITACIONES
(DATOS DE EEUU, continental) PRECIPITACIÓN ANUAL 100% EVAPORACIÓN Y EVAPOTRANSPIRACIÓN 70% ESCURRIMIENTO 30% NO EXTRAÍDO 22% EXTRAÍDO 7.5% MALEZAS 32% CULTIVOS Y PASTURAS 23% FORESTALES 16% RIEGO 3.4% INDUSTRIA OTROS 0.6%

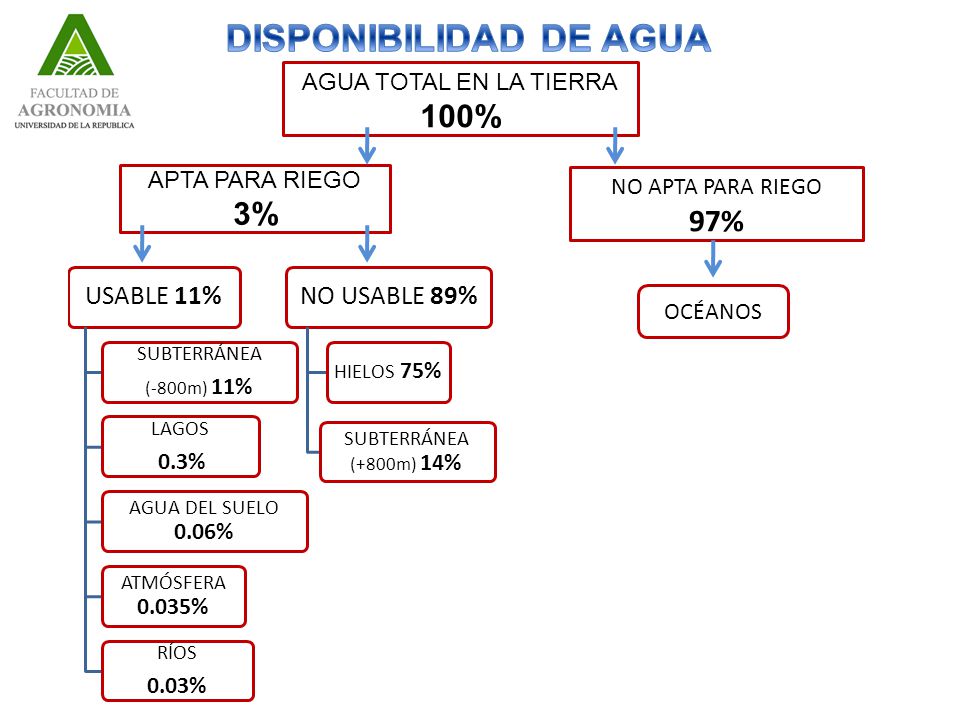

16 DISPONIBILIDAD DE AGUA
AGUA TOTAL EN LA TIERRA 100% APTA PARA RIEGO 3% NO APTA PARA RIEGO 97% USABLE 11% SUBTERRÁNEA (-800m) 11% LAGOS 0.3% AGUA DEL SUELO 0.06% ATMÓSFERA 0.035% RÍOS 0.03% NO USABLE 89% HIELOS 75% SUBTERRÁNEA (+800m) 14% OCÉANOS

17 COMPONENTES DEL CICLO HIDROLÓGICO
PRECIPITACIONES Se mide con pluviómetros y pluviógrafos Se caracteriza la intensidad, cantidad y distribución

18

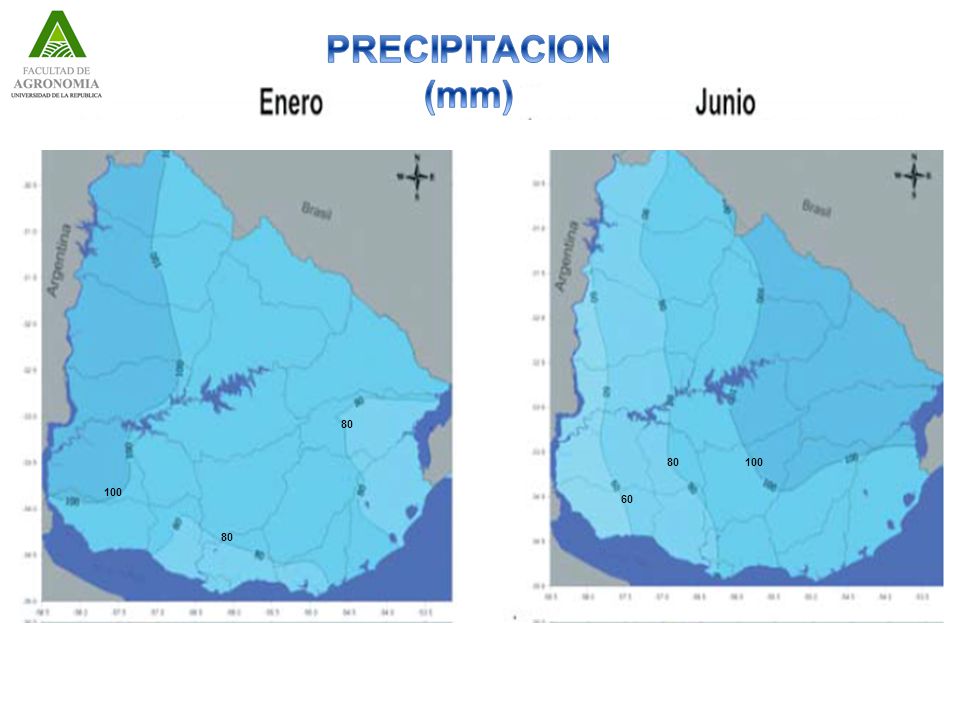

19 PRECIPITACION (mm) 80 80 100 100 60 80

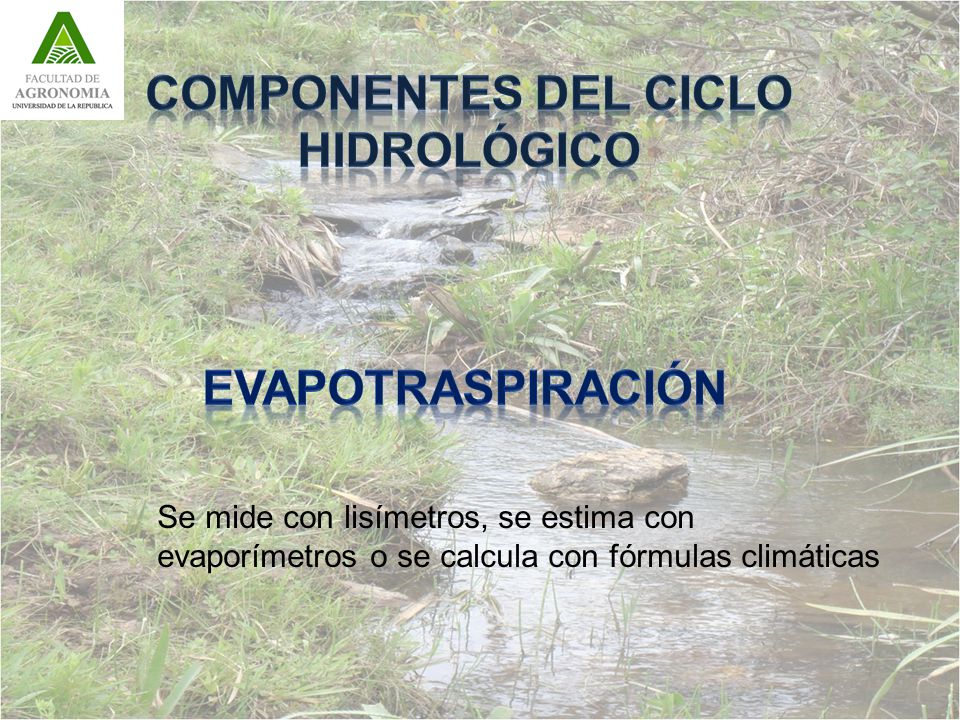

20 COMPONENTES DEL CICLO HIDROLÓGICO
evapoTraspiración Se mide con lisímetros, se estima con evaporímetros o se calcula con fórmulas climáticas

21

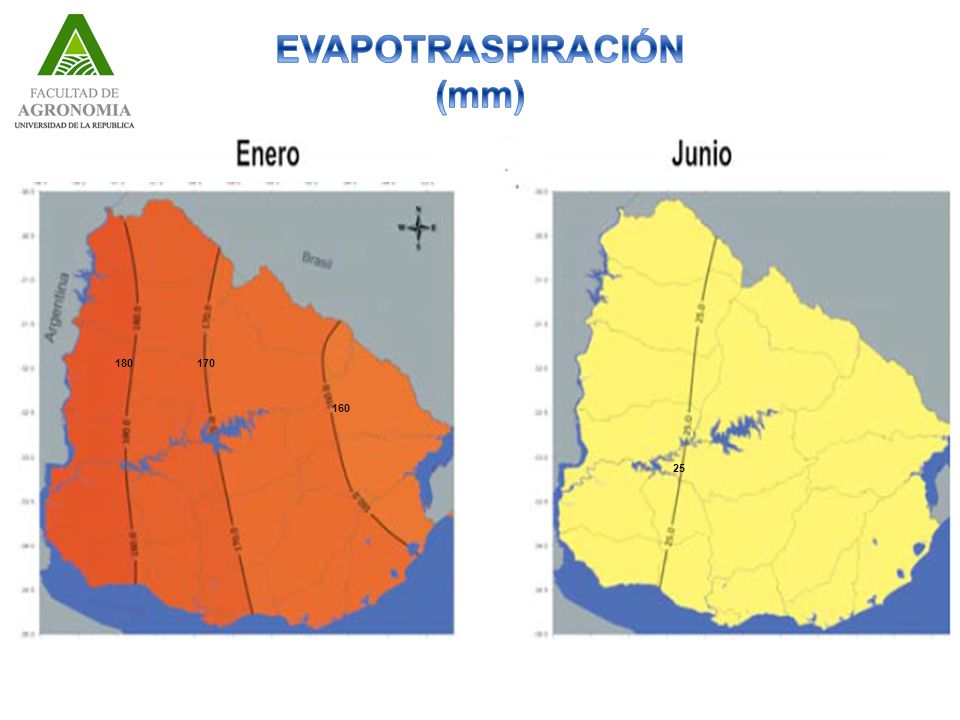

22 EVAPOTRASPIRACIÓN (mm)
180 170 160 25

23 COMPONENTES DEL CICLO HIDROLÓGICO
escurrimiento Se mide con vertederos, orificios, sección y molinete, limnímetros y limnígrafos

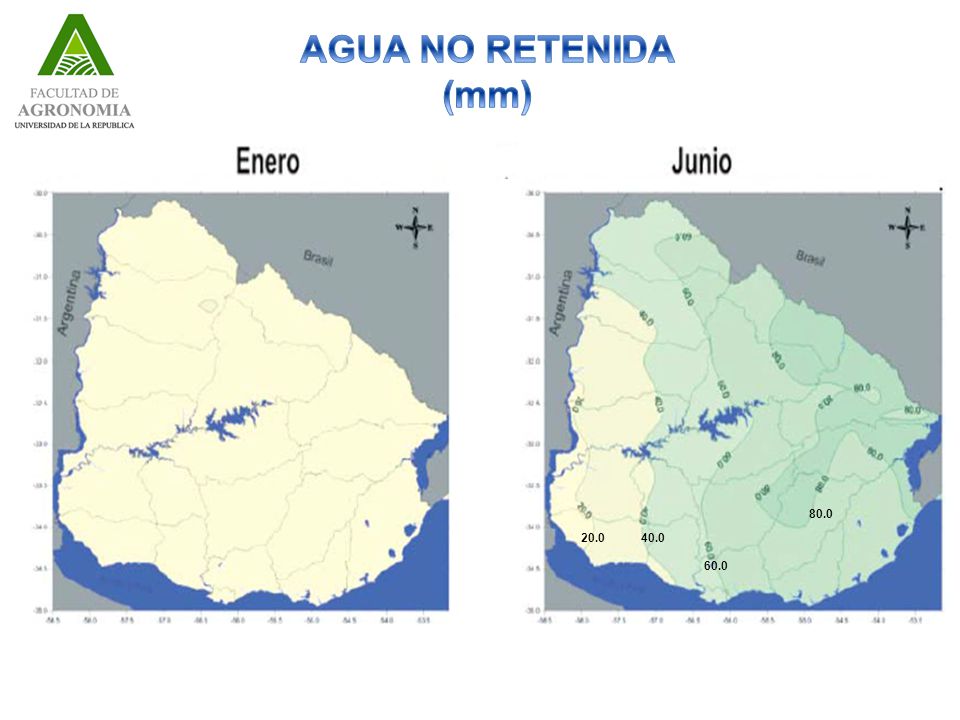

24 AGUA NO RETENIDA (mm) 80.0 20.0 40.0 60.0

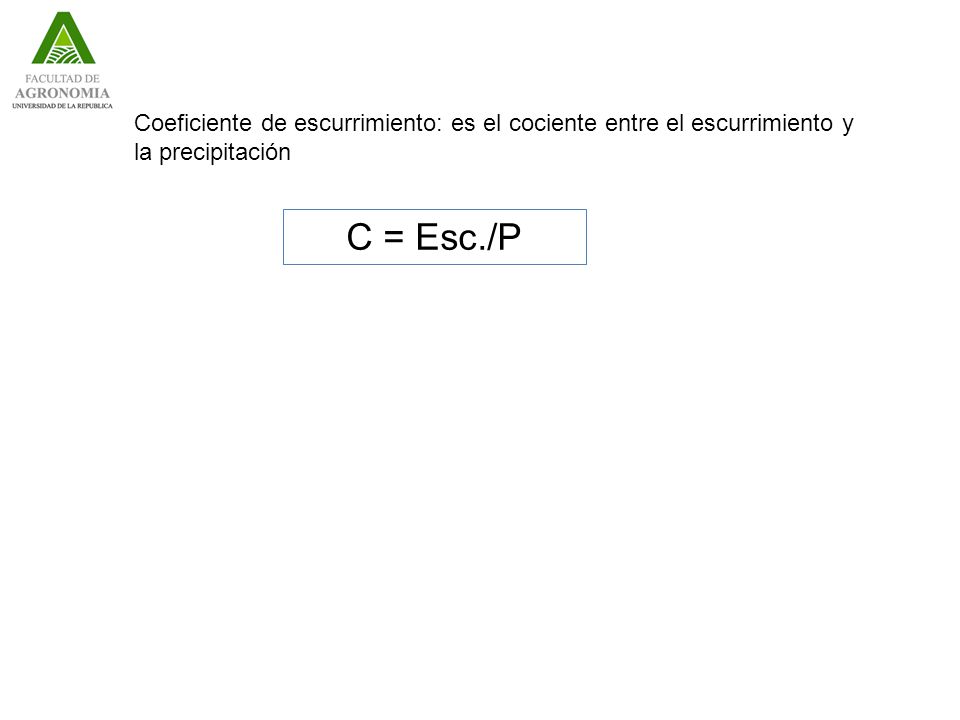

25 Coeficiente de escurrimiento: es el cociente entre el escurrimiento y la precipitación
C = Esc./P

26 COMPONENTES DEL CICLO HIDROLÓGICO
infiltración Se mide con por medio de infiltrómetros

27 AGUA DISPONIBLE EN LOS SUELOS (%)
40 50 40 50

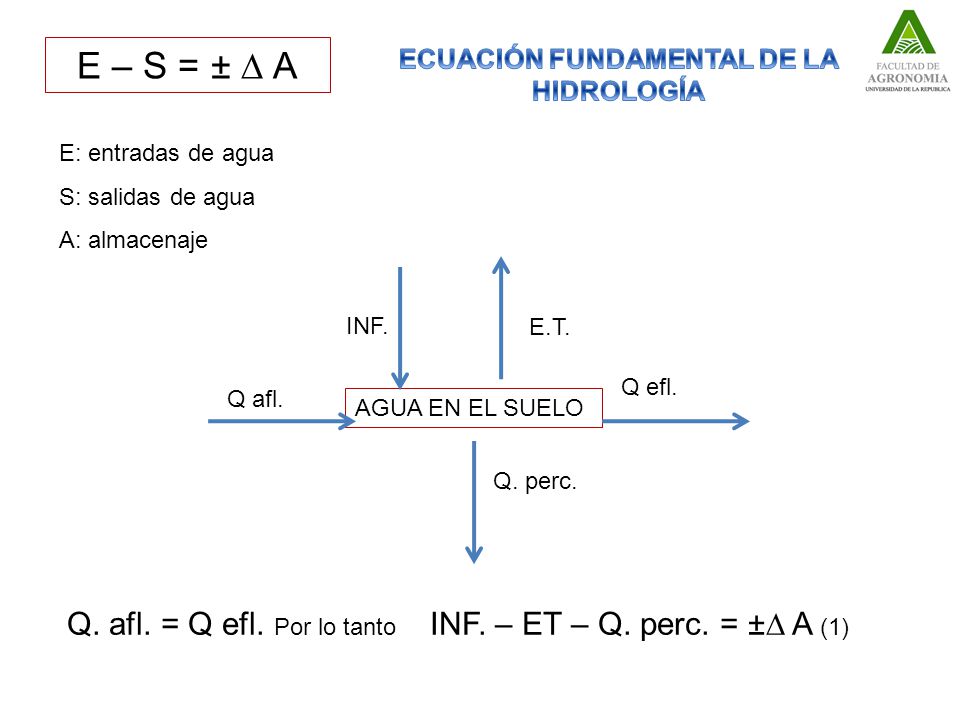

28 ECUACIÓN FUNDAMENTAL DE LA HIDROLOGÍA
E – S = ± ∆ A ECUACIÓN FUNDAMENTAL DE LA HIDROLOGÍA E: entradas de agua S: salidas de agua A: almacenaje AGUA EN EL SUELO Q efl. Q afl. INF. E.T. Q. perc. Q. afl. = Q efl. Por lo tanto INF. – ET – Q. perc. = ±∆ A (1)

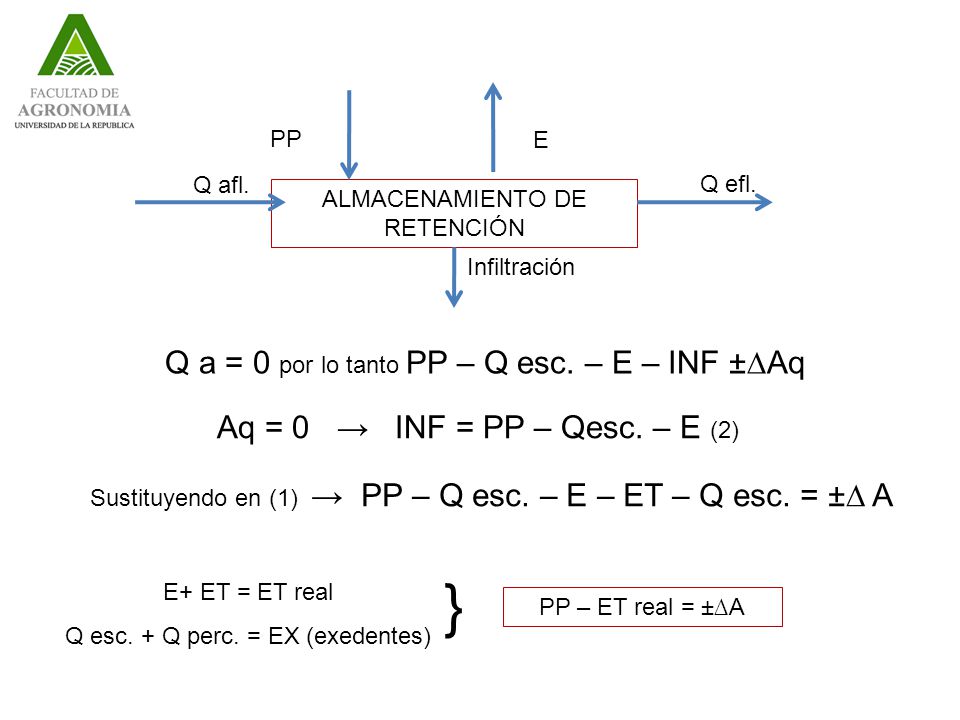

29 } Q a = 0 por lo tanto PP – Q esc. – E – INF ±∆Aq
ALMACENAMIENTO DE RETENCIÓN Q efl. Q afl. PP E Infiltración Q a = 0 por lo tanto PP – Q esc. – E – INF ±∆Aq Aq = 0 → INF = PP – Qesc. – E (2) Sustituyendo en (1) → PP – Q esc. – E – ET – Q esc. = ±∆ A } E+ ET = ET real Q esc. + Q perc. = EX (exedentes) PP – ET real = ±∆A

30 LA CUENCA COMO SISTEMA HIDROLOGICO
Precipitación [ x ] Superficie de la cuenca Divisoria de aguas Frontera del sistema Caudal [ y ] Punto de control

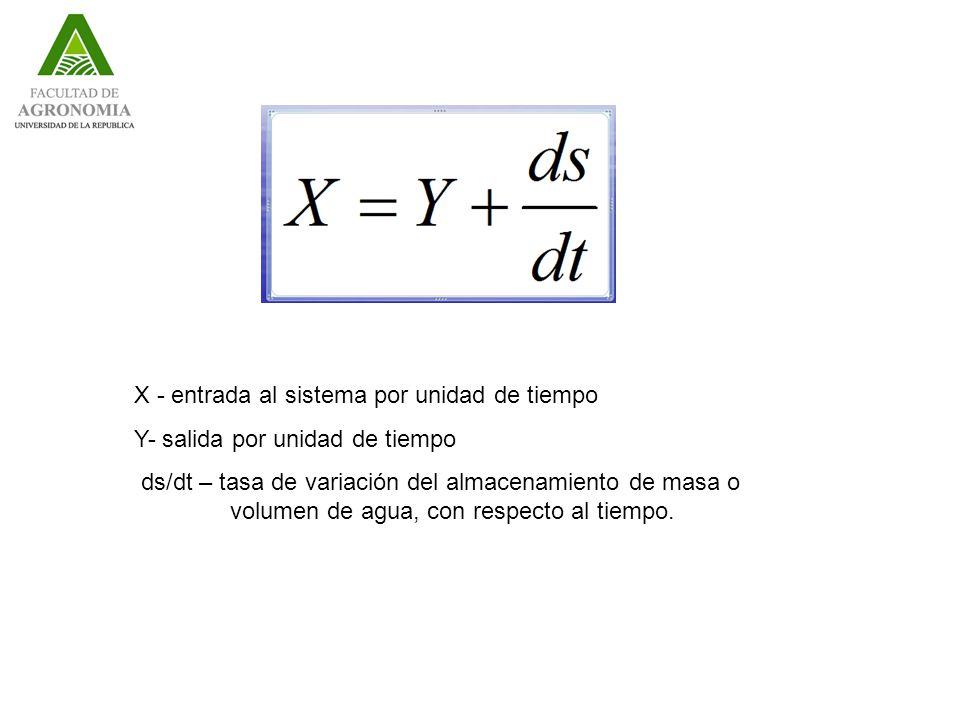

31 X - entrada al sistema por unidad de tiempo
Y- salida por unidad de tiempo ds/dt – tasa de variación del almacenamiento de masa o volumen de agua, con respecto al tiempo.

32 CARACTERÍSTICAS FÍSICAS DE LA CUENCA
AREA, se define como la superficie en proyección horizontal delimitada por la divisoria de aguas. FORMA, es la configuración geométrica tal como esta proyectado sobre un plano horizontal. Afecta: Tiempo de respuesta Tiempo de recorrido de las aguas a través de la red de drenaje

33

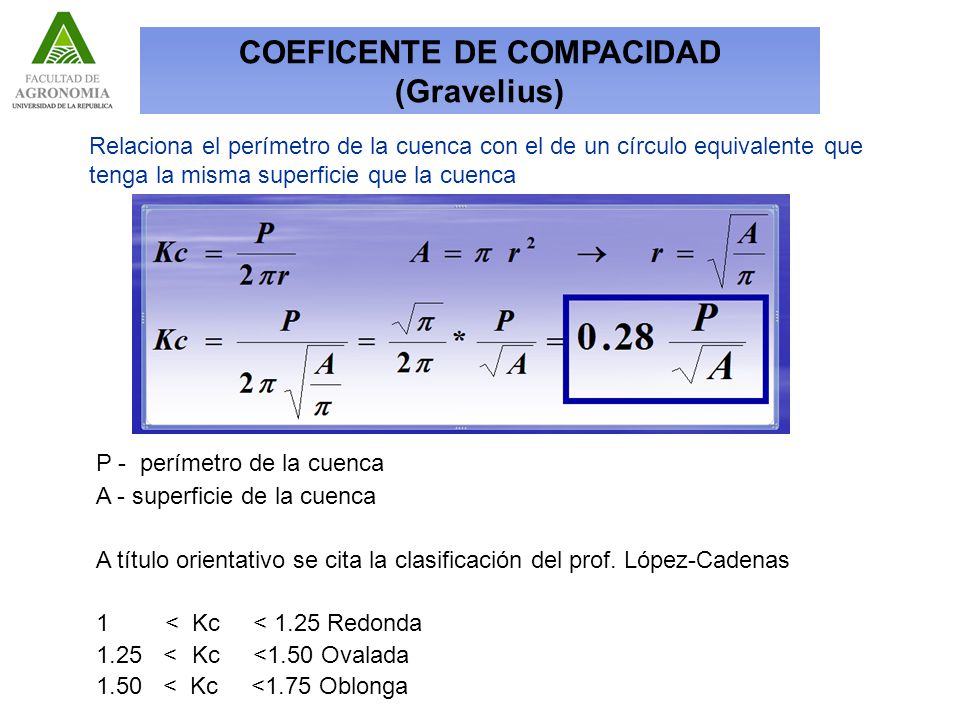

34 COEFICENTE DE COMPACIDAD (Gravelius)
Relaciona el perímetro de la cuenca con el de un círculo equivalente que tenga la misma superficie que la cuenca P - perímetro de la cuenca A - superficie de la cuenca A título orientativo se cita la clasificación del prof. López-Cadenas < Kc < 1.25 Redonda < Kc <1.50 Ovalada < Kc <1.75 Oblonga

35

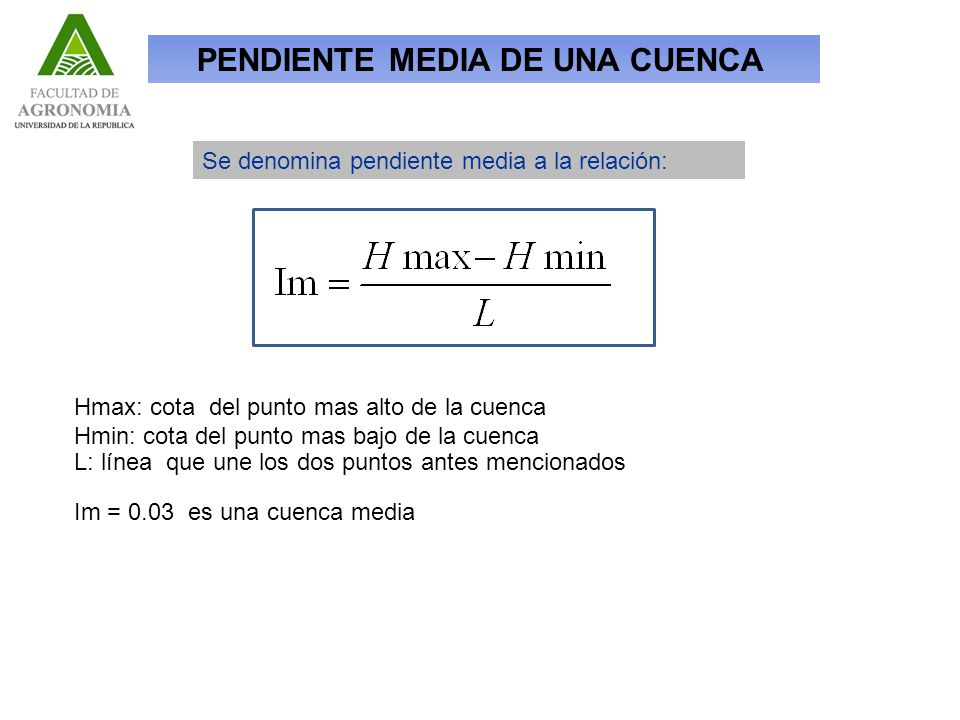

36 PENDIENTE MEDIA DE UNA CUENCA
Se denomina pendiente media a la relación: Hmax: cota del punto mas alto de la cuenca Hmin: cota del punto mas bajo de la cuenca L: línea que une los dos puntos antes mencionados Im = es una cuenca media

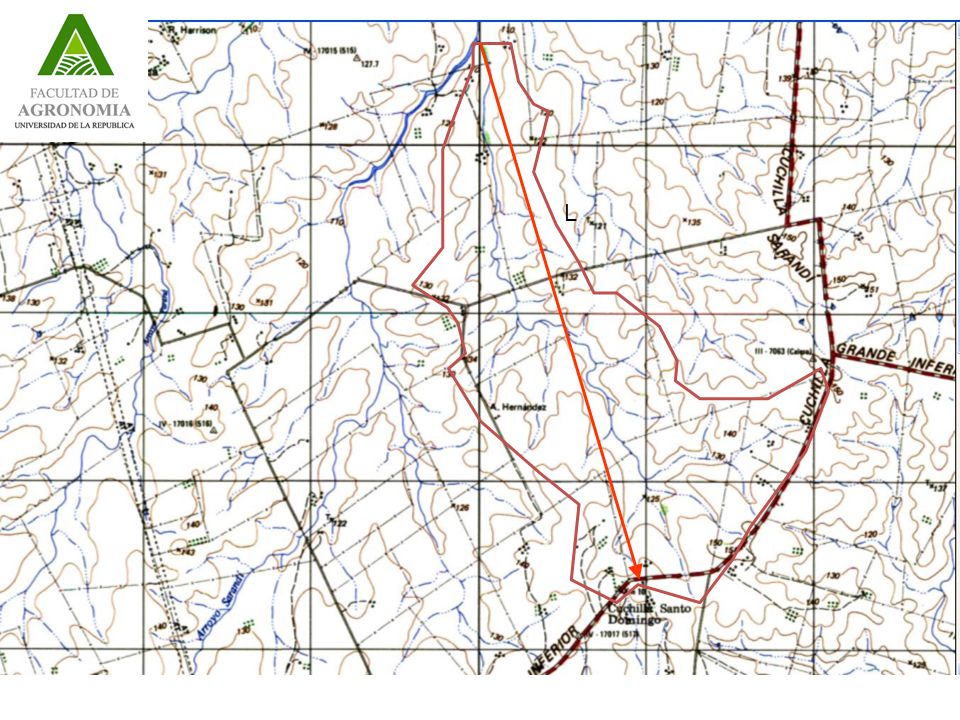

37 L

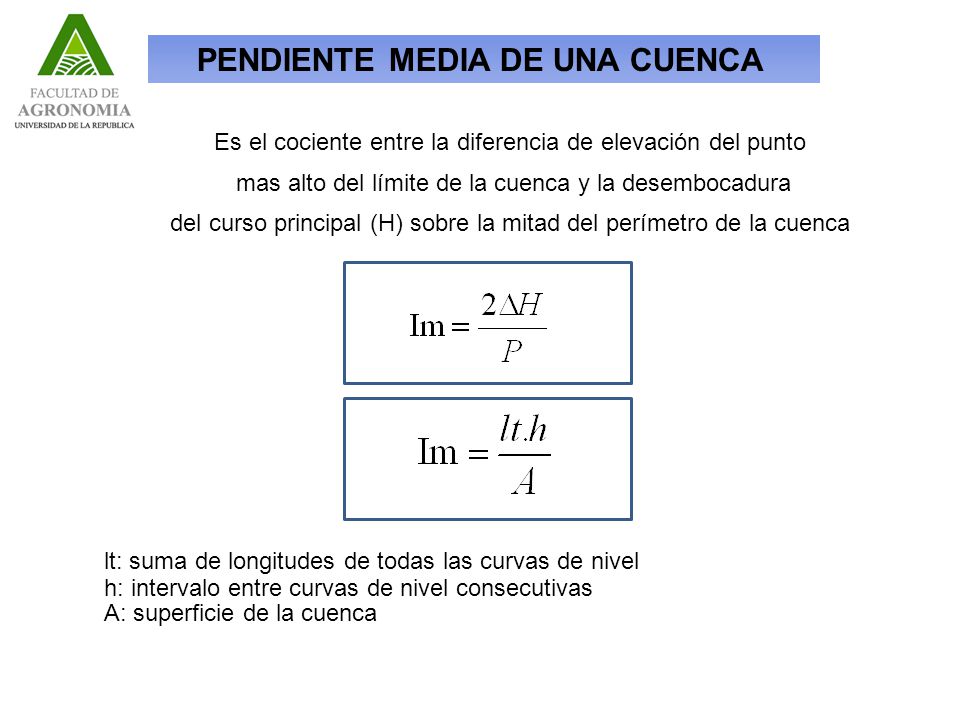

38 PENDIENTE MEDIA DE UNA CUENCA
Es el cociente entre la diferencia de elevación del punto mas alto del límite de la cuenca y la desembocadura del curso principal (H) sobre la mitad del perímetro de la cuenca lt: suma de longitudes de todas las curvas de nivel h: intervalo entre curvas de nivel consecutivas A: superficie de la cuenca

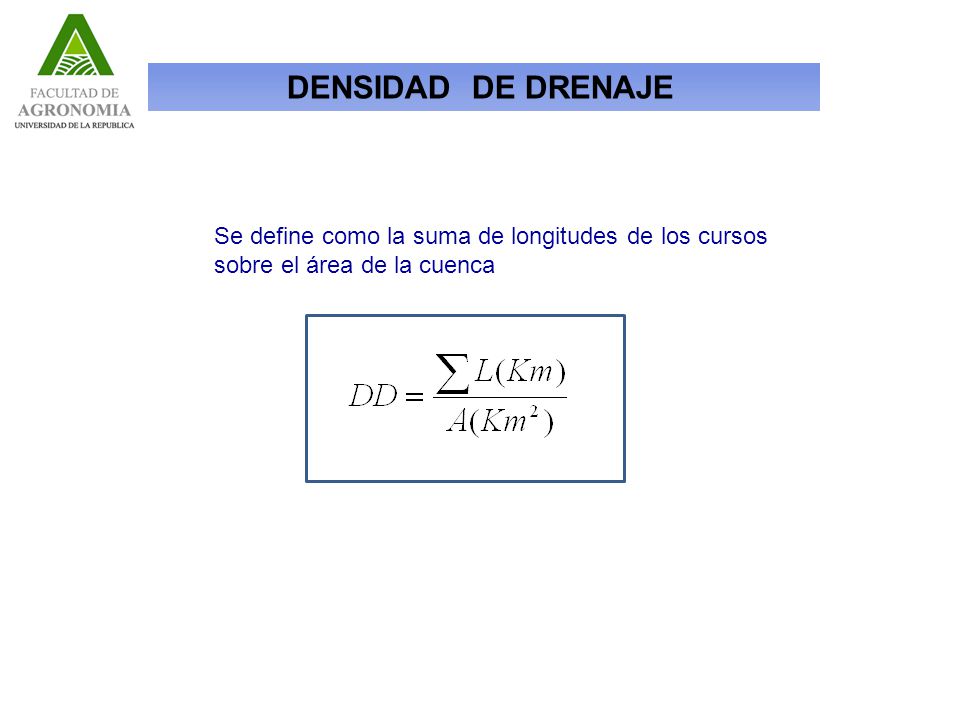

39 DENSIDAD DE DRENAJE Se define como la suma de longitudes de los cursos sobre el área de la cuenca

40 GRACIAS
