Sistema de barreras automatizadas.

Presentación del tema: "Sistema de barreras automatizadas."— Transcripción de la presentación:

1 Sistema de barreras automatizadas.
Para un estacionamiento privado.

2 Situaciones a resolver
Reducir el personal con un sistema de barreras automatizadas para tener un mejor rendimiento y que sea mas económico a largo plazo para el local que lo adquiera Hacer mas ágil la entrada al estacionamiento implementando señalizaciones para informar si se puede o no ingresar al estacionamiento dependiendo de su capacidad y su disponibilidad

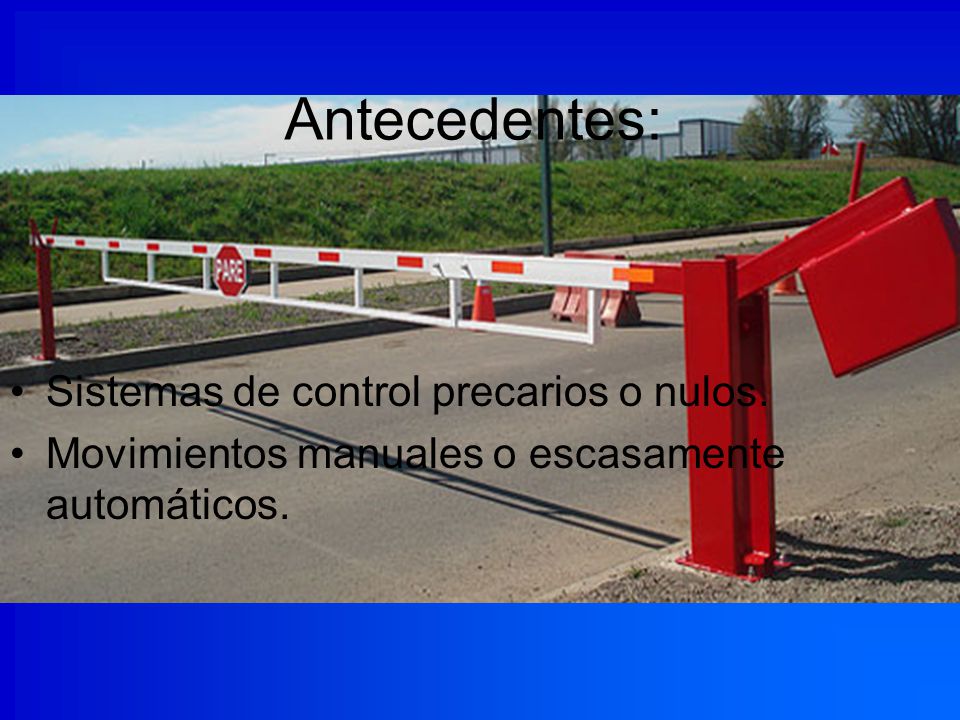

3 Antecedentes: Sistemas de control precarios o nulos.
Movimientos manuales o escasamente automáticos.

4 OBJETIVOS Controlar el ingreso y salida de vehículos.
Saber cuantos lugares disponibles hay. Aviso en pantalla de estacionamiento lleno.

5 ENERGÍA UTILIZAMOS ENERGIA ELECTRICA CC 24 V.(para los controles)
Se contaría con respaldo eventual de dos baterías 12v. Conectadas en serie. ENERGIA NEUMATICA PARA EL MOVIMIENTO DE LAS BARRERRAS

6 Se utilizaron dos mecanismos de movimiento distintos
Se utilizaron dos mecanismos de movimiento distintos. (opcional para el cliente)

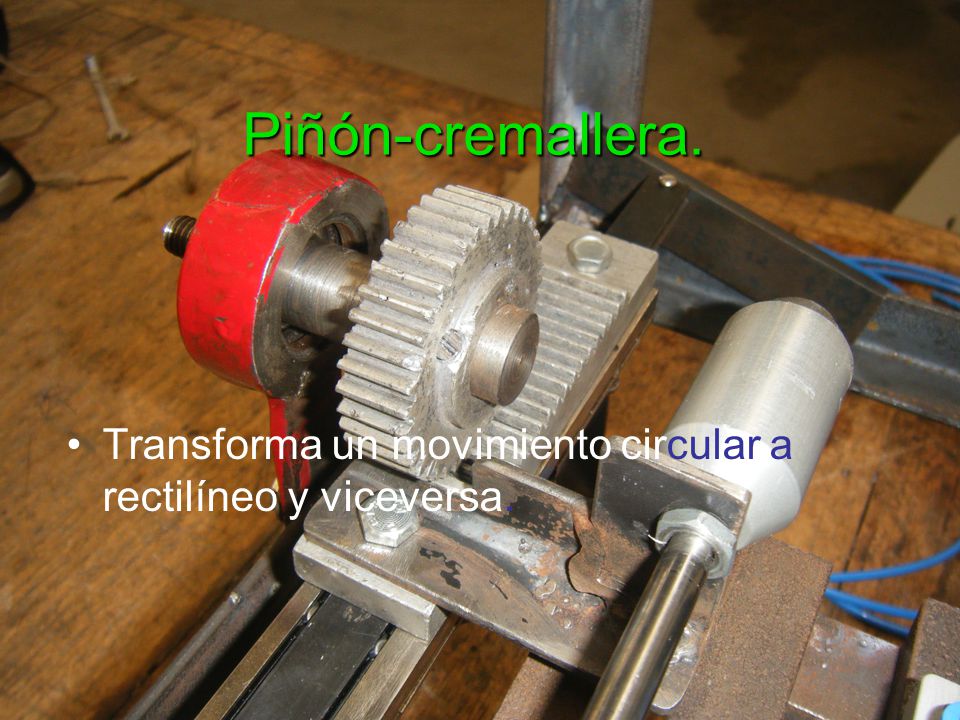

7 Piñón-cremallera. Transforma un movimiento circular a rectilíneo y viceversa.

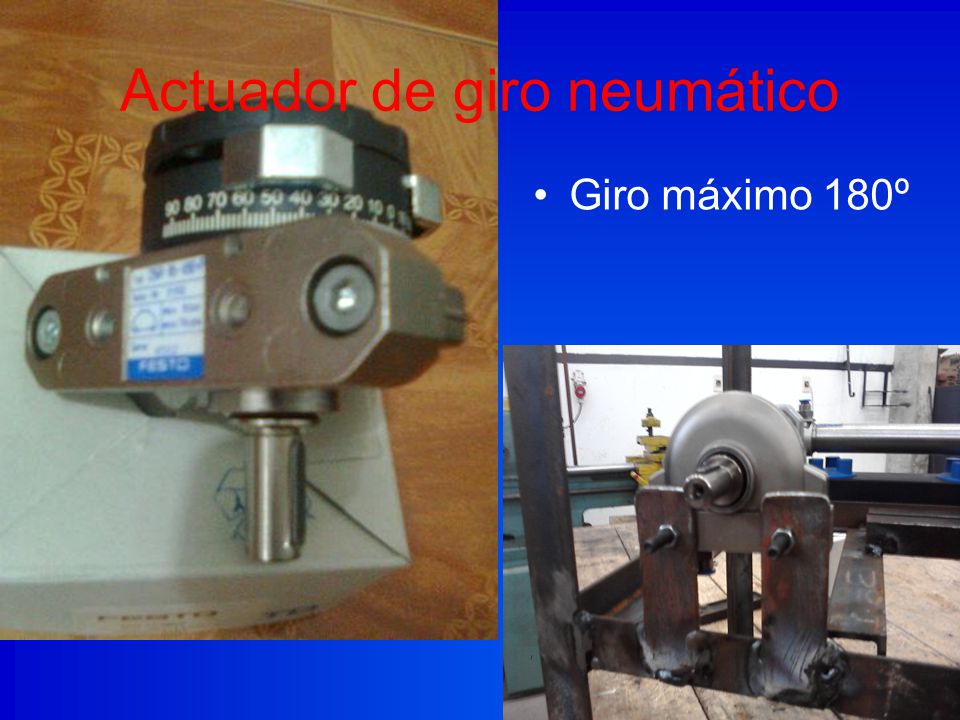

8 Actuador de giro neumático
Giro máximo 180º

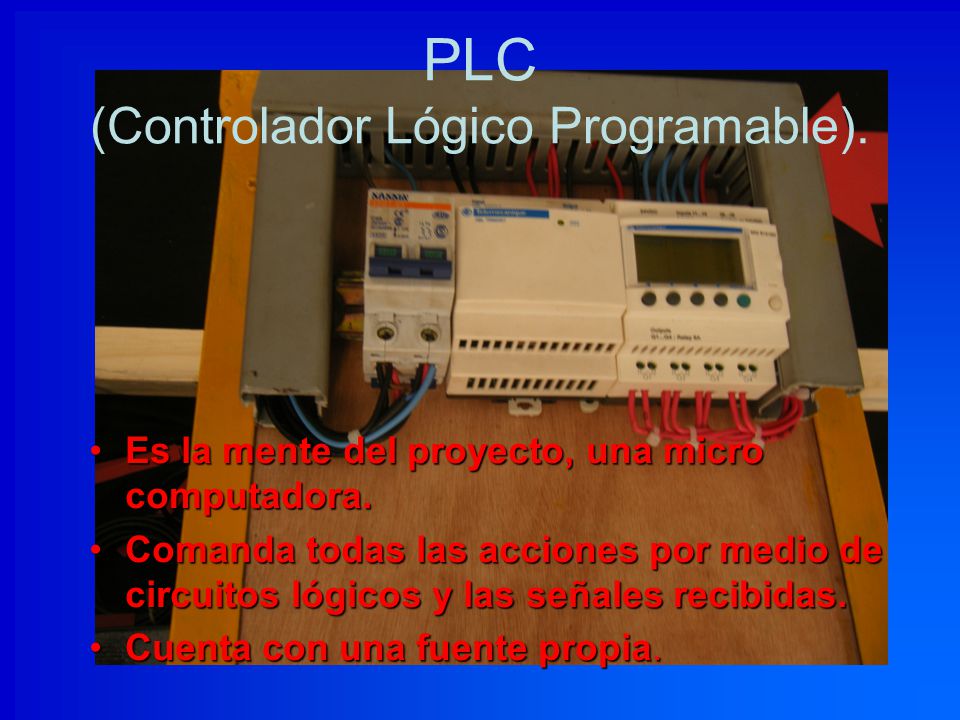

9 PLC (Controlador Lógico Programable).
Es la mente del proyecto, una micro computadora. Comanda todas las acciones por medio de circuitos lógicos y las señales recibidas. Cuenta con una fuente propia.

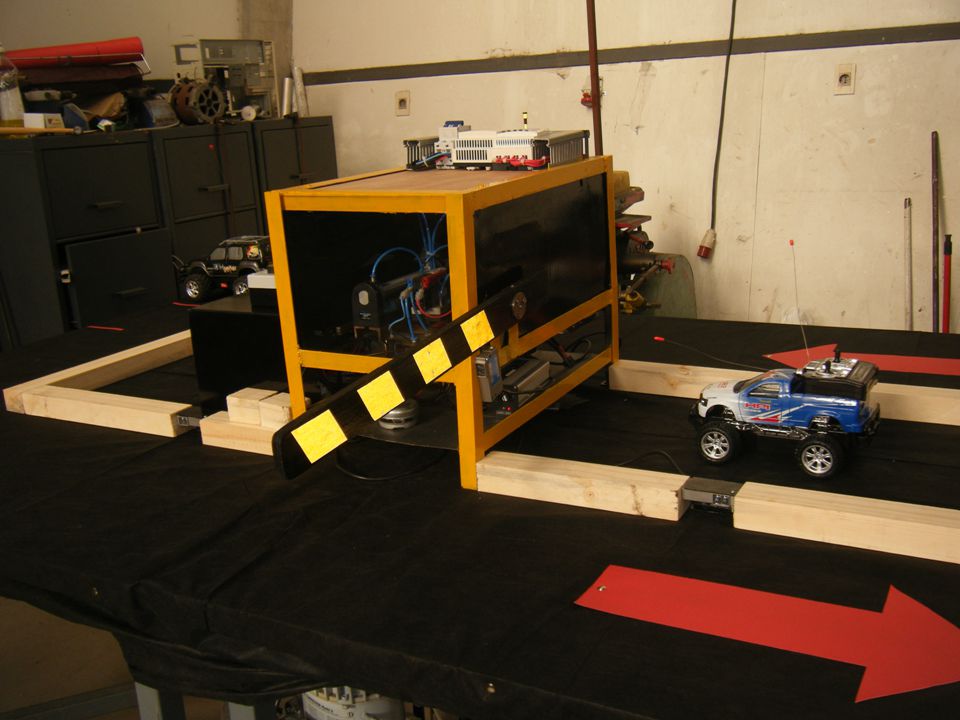

10

11 Creadores: Agustin Delgado. Esteban Núñez. Oscar Rodríguez-.
3º BB Electromecánica UTU Sauce 2012.
