MÁQUINAS Y AUTOMATISMOS

Presentaciones similares


Presentación del tema: "MÁQUINAS Y AUTOMATISMOS"— Transcripción de la presentación:

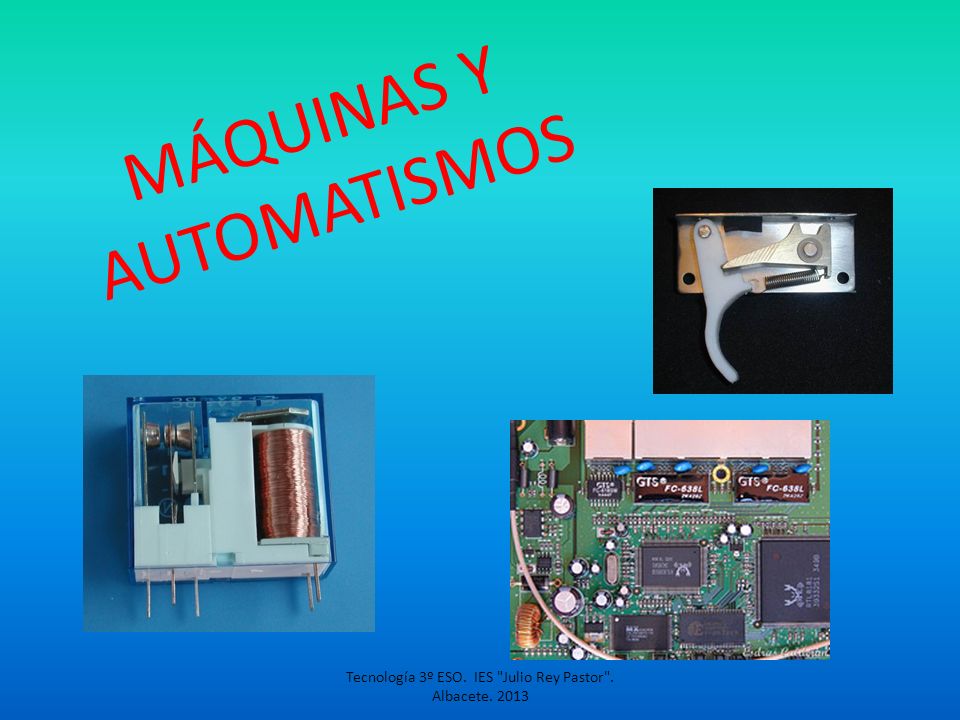

1 MÁQUINAS Y AUTOMATISMOS
Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

2 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

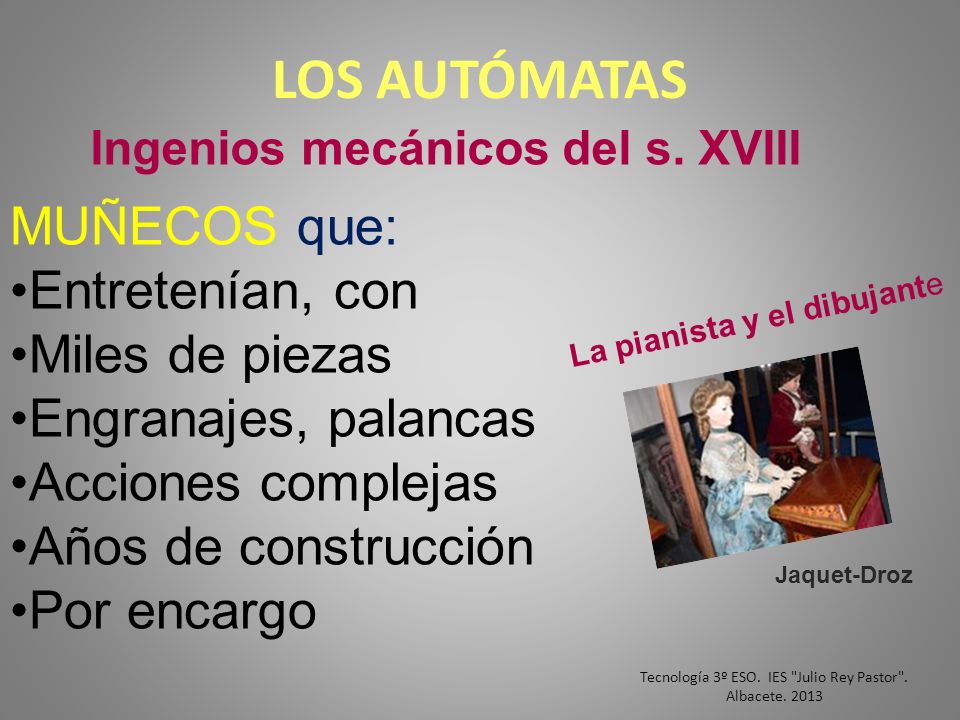

LOS AUTÓMATAS Ingenios mecánicos del s. XVIII MUÑECOS que: Entretenían, con Miles de piezas Engranajes, palancas Acciones complejas Años de construcción Por encargo La pianista y el dibujante Jaquet-Droz Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

3 De aquellos antepasados, AHORA….
TENEMOS, MAQUINAS Y APARATOS QUE NOS FACILITAN EL TRABAJO, AHORRAN TIEMPO, NOS TRANSPORTAN Y……. TAMBIEN NOS ENTRETIENEN, ¡CLARO! Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

4 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

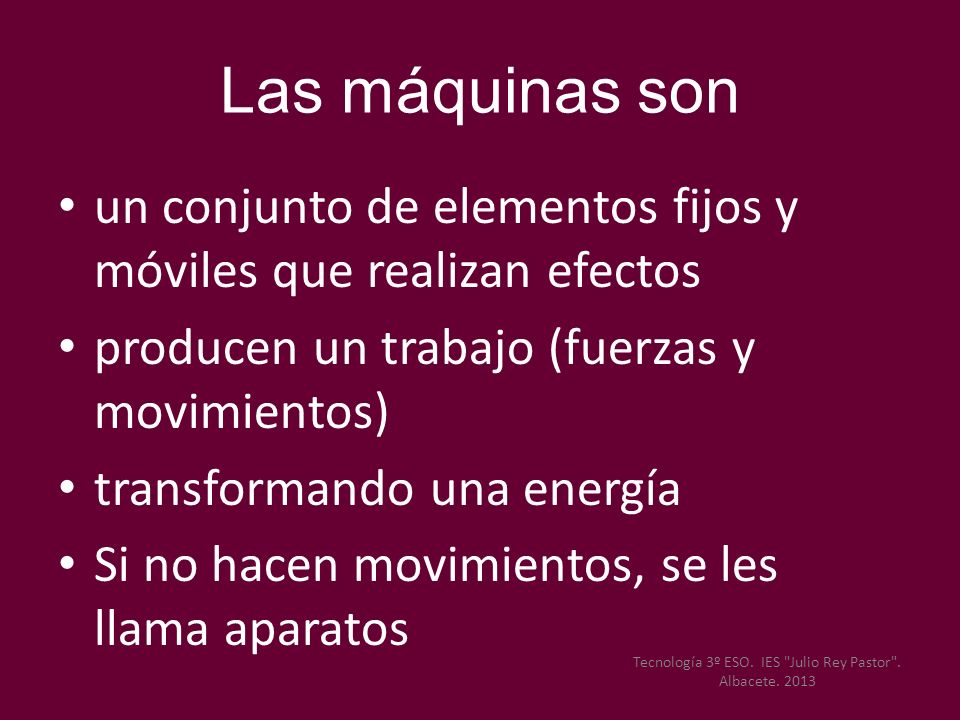

Las máquinas son un conjunto de elementos fijos y móviles que realizan efectos producen un trabajo (fuerzas y movimientos) transformando una energía Si no hacen movimientos, se les llama aparatos Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

5 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013
PARTES DE UNA MÁQUINA ELEMENTO FUNCIÓN ESTRUCTURA Soportar las piezas y proteger los componentes MOTOR Transformar la energía eléctrica o térmica en mecánica MECANISMOS Transmitir y transformar las fuerzas y los movimientos CIRCUITOS Transportan la materia y la energía dentro de la máquina ACTUADORES Transformar el movimiento en trabajo MANDO, REGULACIÓN Y CONTROL Gobernar el funcionamiento de la máquina Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

6 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

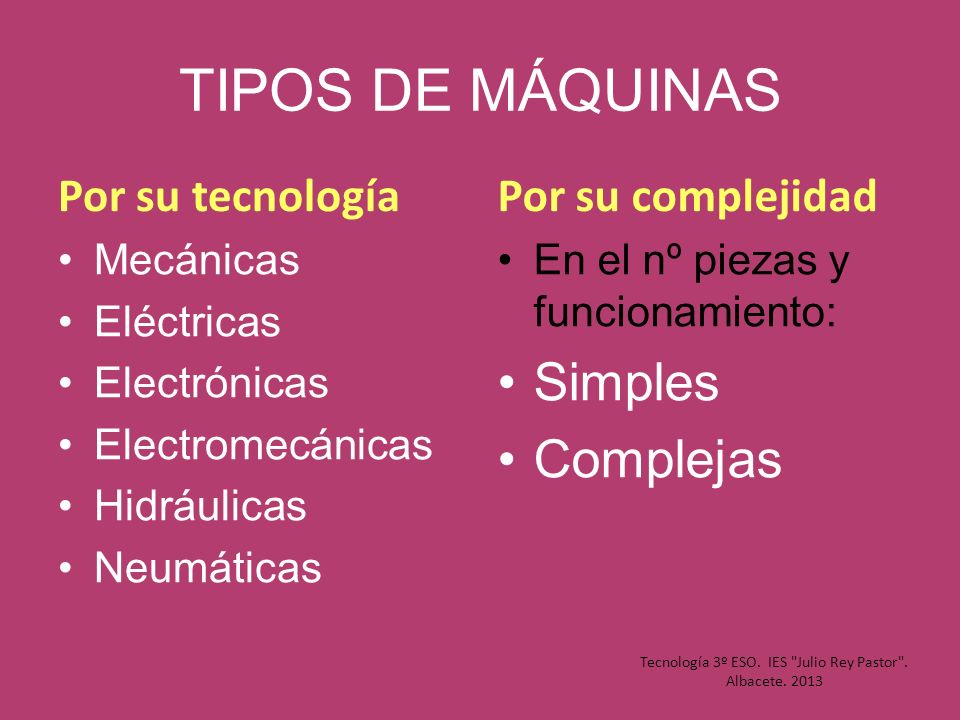

TIPOS DE MÁQUINAS Por su tecnología Por su complejidad Mecánicas Eléctricas Electrónicas Electromecánicas Hidráulicas Neumáticas En el nº piezas y funcionamiento: Simples Complejas Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

7 Por su grado de automatización: mas o menos intervención humana
Maquina sin automatismos Máquina con automatismos Máquina de ciclo fijo Máquina programable Máquina inteligente Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

8 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

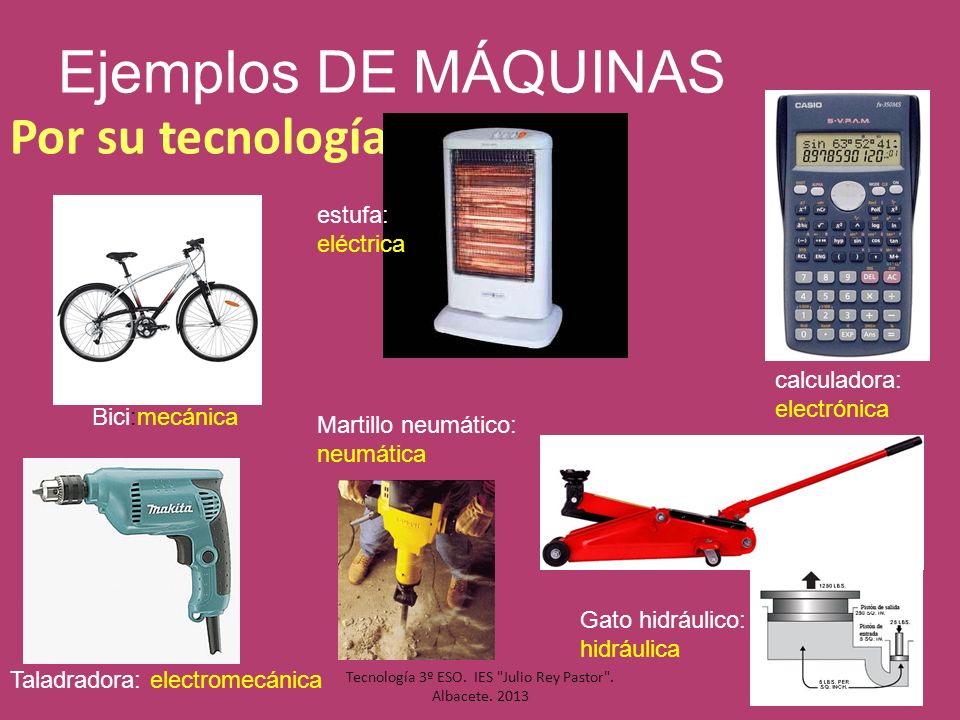

Ejemplos DE MÁQUINAS Por su tecnología estufa: eléctrica calculadora: electrónica Bici:mecánica Martillo neumático: neumática Gato hidráulico: hidráulica Taladradora: electromecánica Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

9 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

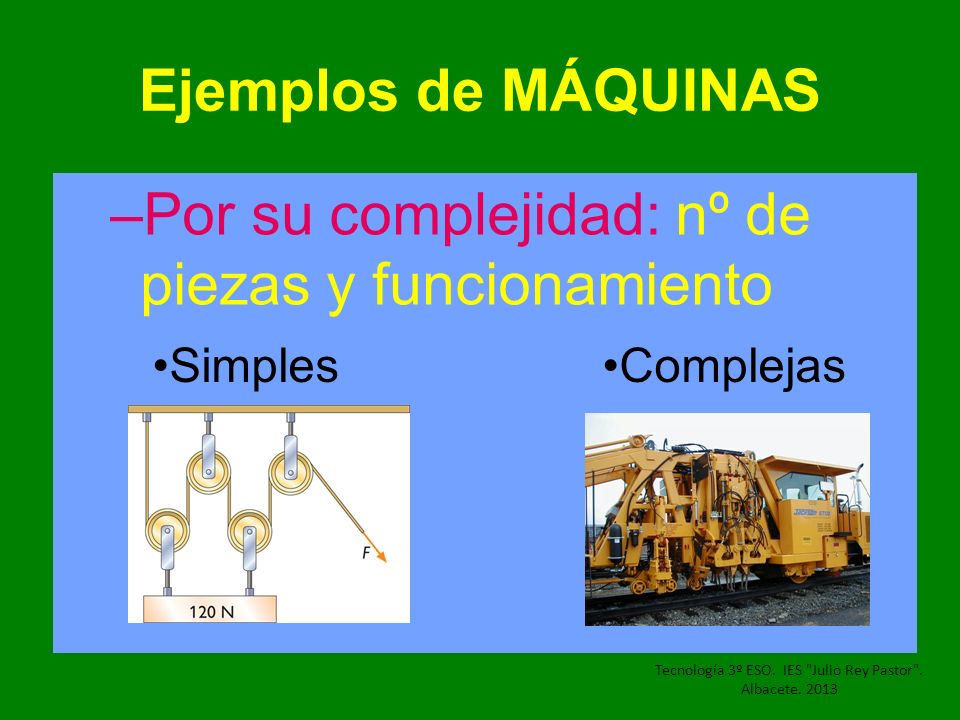

Ejemplos de MÁQUINAS Por su complejidad: nº de piezas y funcionamiento Simples Complejas Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

10 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

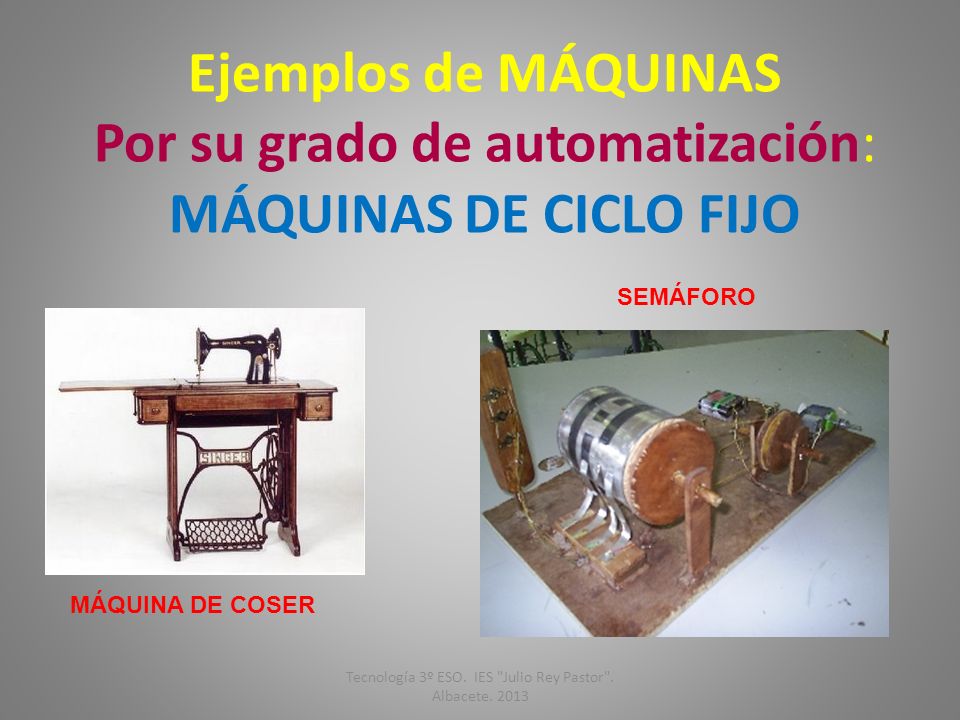

Ejemplos de MÁQUINAS Por su grado de automatización: MÁQUINAS DE CICLO FIJO SEMÁFORO MÁQUINA DE COSER Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

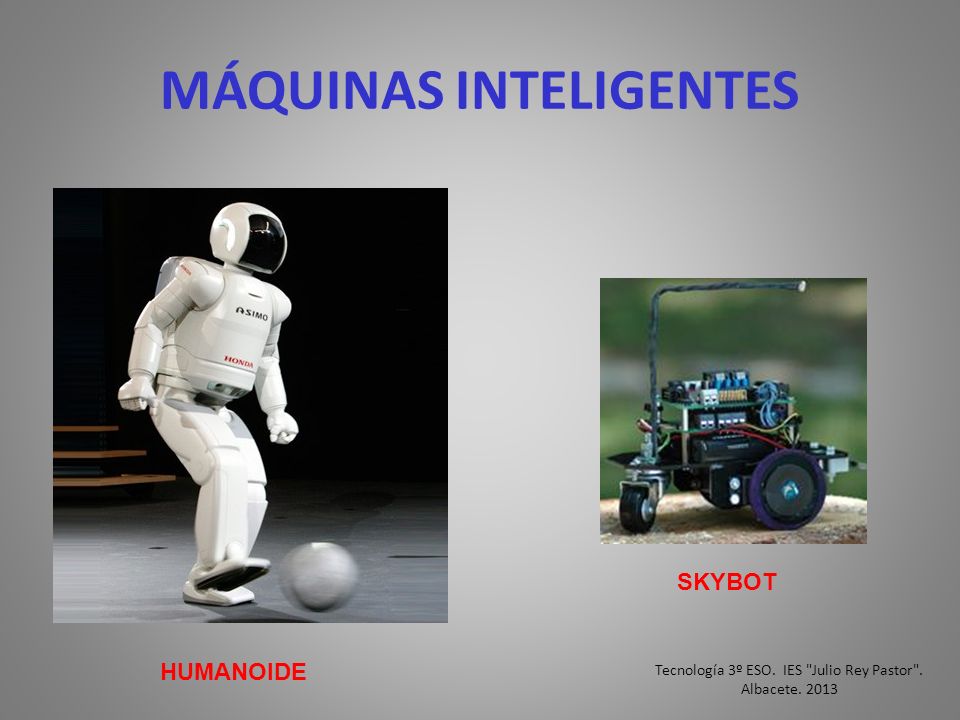

11 MÁQUINAS INTELIGENTES
SKYBOT HUMANOIDE Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

12 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

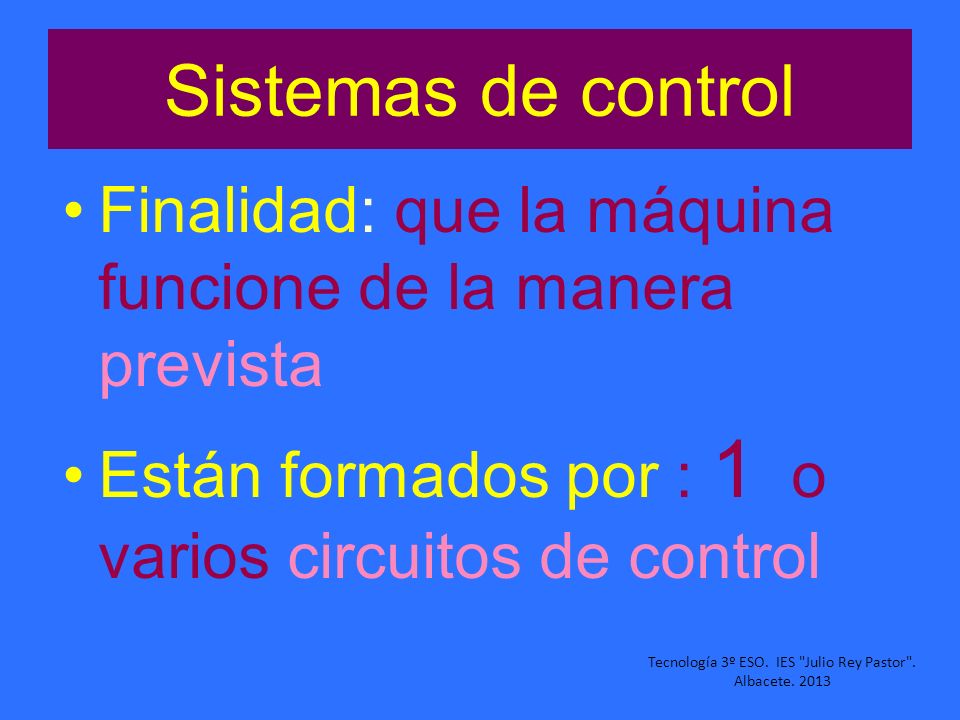

Sistemas de control Finalidad: que la máquina funcione de la manera prevista Están formados por : 1 o varios circuitos de control Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

13 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013
CIRCUITOS DE CONTROL Los llevan las máquinas automáticas Regulan el funcionamiento de los automatismos, para que realicen las acciones de la manera prevista ¿cómo lo hacen? introduciendo una información y se obtiene una respuesta Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

14 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

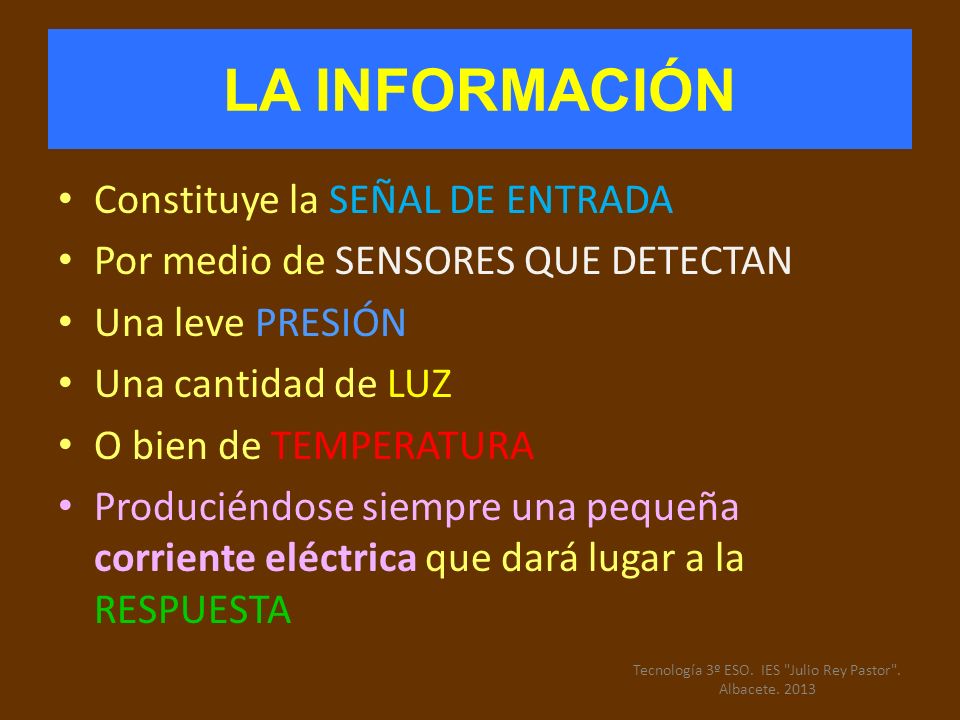

LA INFORMACIÓN Constituye la SEÑAL DE ENTRADA Por medio de SENSORES QUE DETECTAN Una leve PRESIÓN Una cantidad de LUZ O bien de TEMPERATURA Produciéndose siempre una pequeña corriente eléctrica que dará lugar a la RESPUESTA Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

15 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

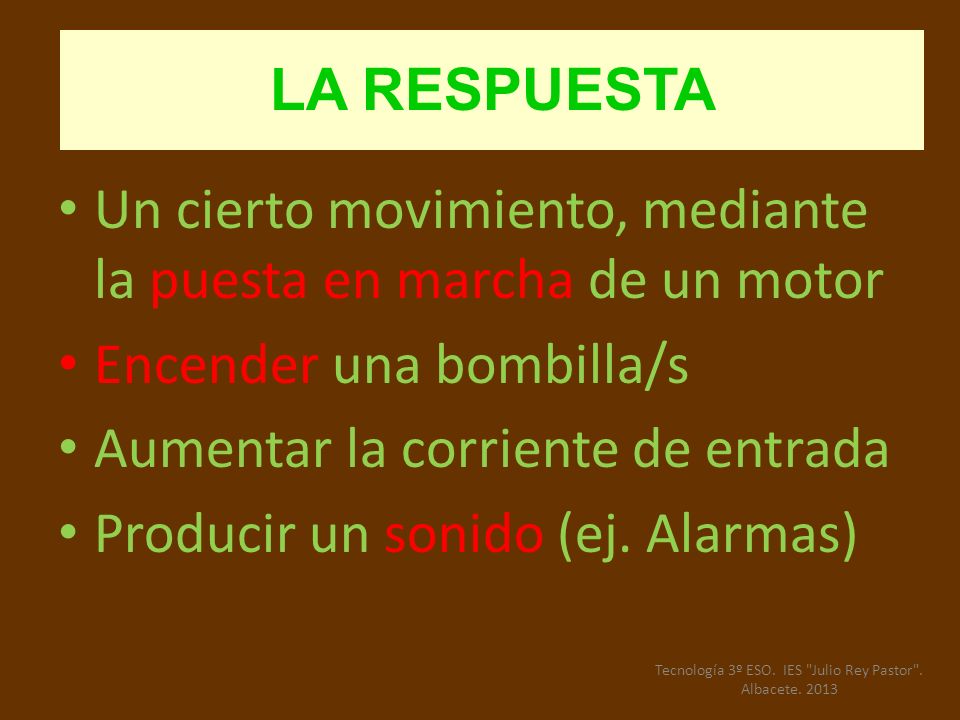

LA RESPUESTA Un cierto movimiento, mediante la puesta en marcha de un motor Encender una bombilla/s Aumentar la corriente de entrada Producir un sonido (ej. Alarmas) Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

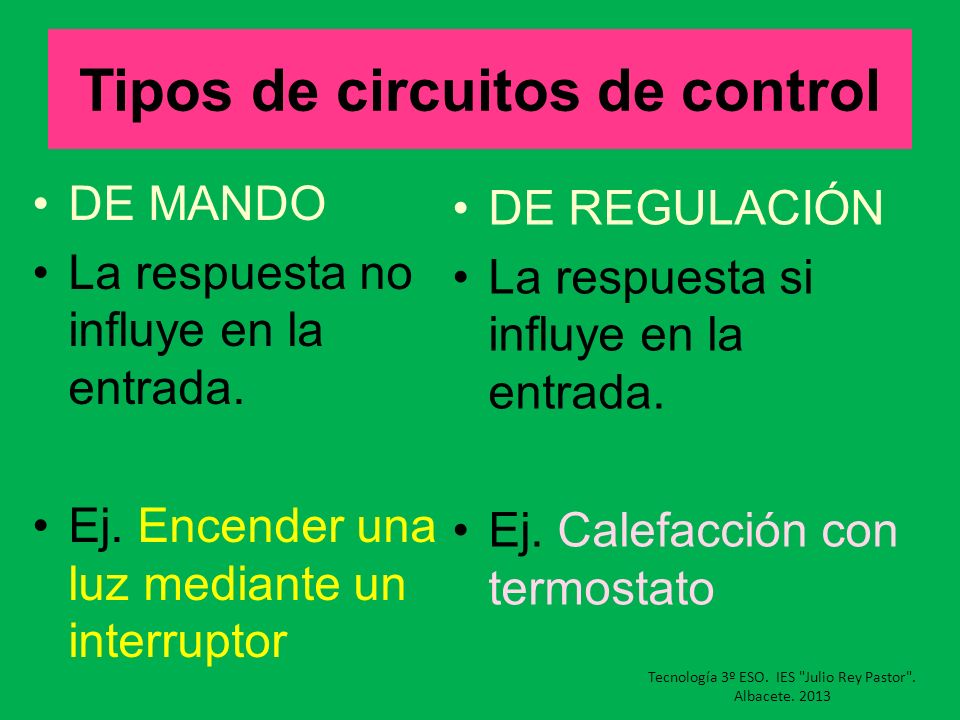

16 Tipos de circuitos de control
DE MANDO La respuesta no influye en la entrada. Ej. Encender una luz mediante un interruptor DE REGULACIÓN La respuesta si influye en la entrada. Ej. Calefacción con termostato Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

17 COMPONENTES DE UN SISTEMA DE CONTROL
MÓDULO DE ENTRADA MÓDULO DE TRATAMIENTO MÓDULO DE SALIDA Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

18 ACCIONADORES: INTERRUPTORES SENSORES: de luz (LDR) de Tª(NTC)

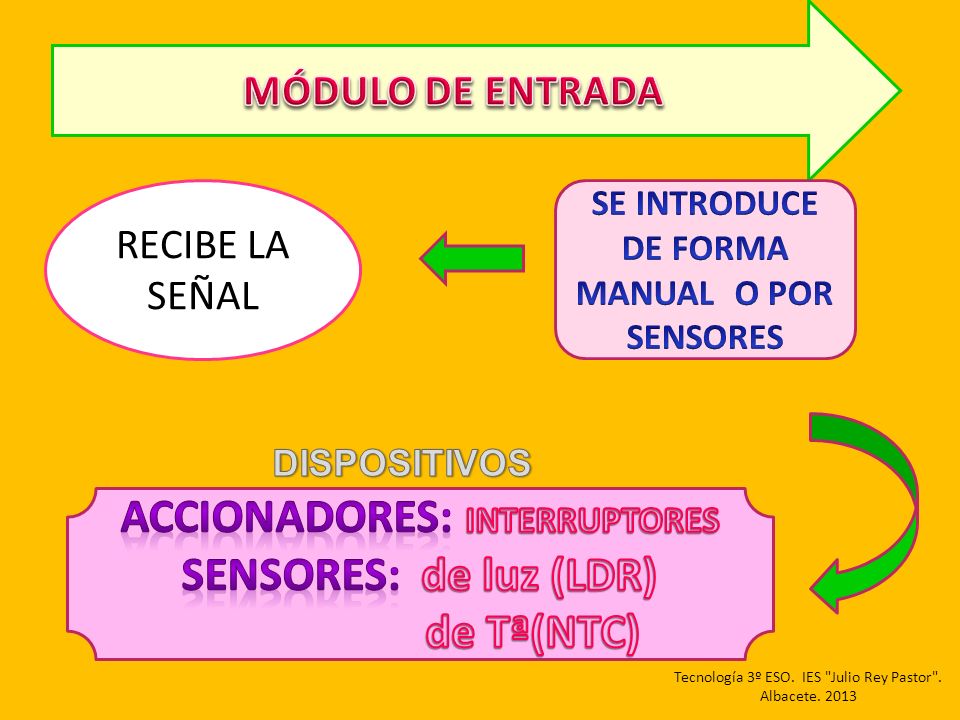

MÓDULO DE ENTRADA RECIBE LA SEÑAL SE INTRODUCE DE FORMA MANUAL O POR SENSORES DISPOSITIVOS ACCIONADORES: INTERRUPTORES SENSORES: de luz (LDR) de Tª(NTC) Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

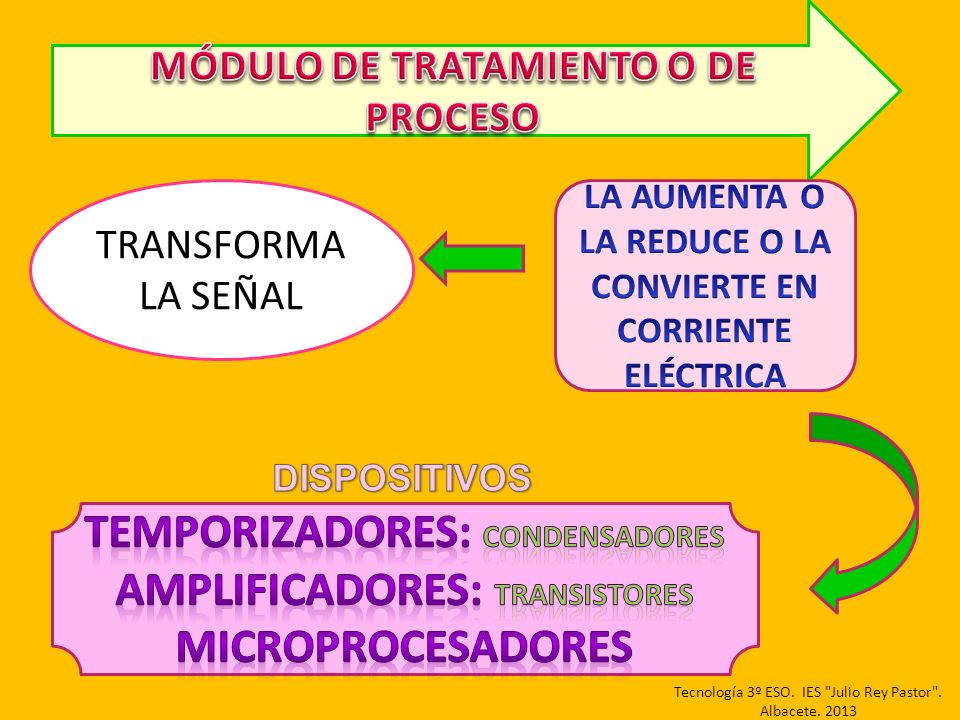

19 TEMPORIZADORES: CONDENSADORES AMPLIFICADORES: TRANSISTORES
MÓDULO DE TRATAMIENTO O DE PROCESO TRANSFORMA LA SEÑAL LA AUMENTA O LA REDUCE O LA CONVIERTE EN CORRIENTE ELÉCTRICA DISPOSITIVOS TEMPORIZADORES: CONDENSADORES AMPLIFICADORES: TRANSISTORES MICROPROCESADORES Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

20 ACTUADORES: MOTOR, BOMBILLA, CILINDRO NEUMÁTICO, TIMBRE,….. RELÉS
MÓDULO DE SALIDA REALIZA UNA ACCIÓN : motor, bombilla, señal dirigida a otro circuito de control DE ACUERDO A LA SEÑAL RECIBIDA DISPOSITIVOS ACTUADORES: MOTOR, BOMBILLA, CILINDRO NEUMÁTICO, TIMBRE,….. RELÉS Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

21 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

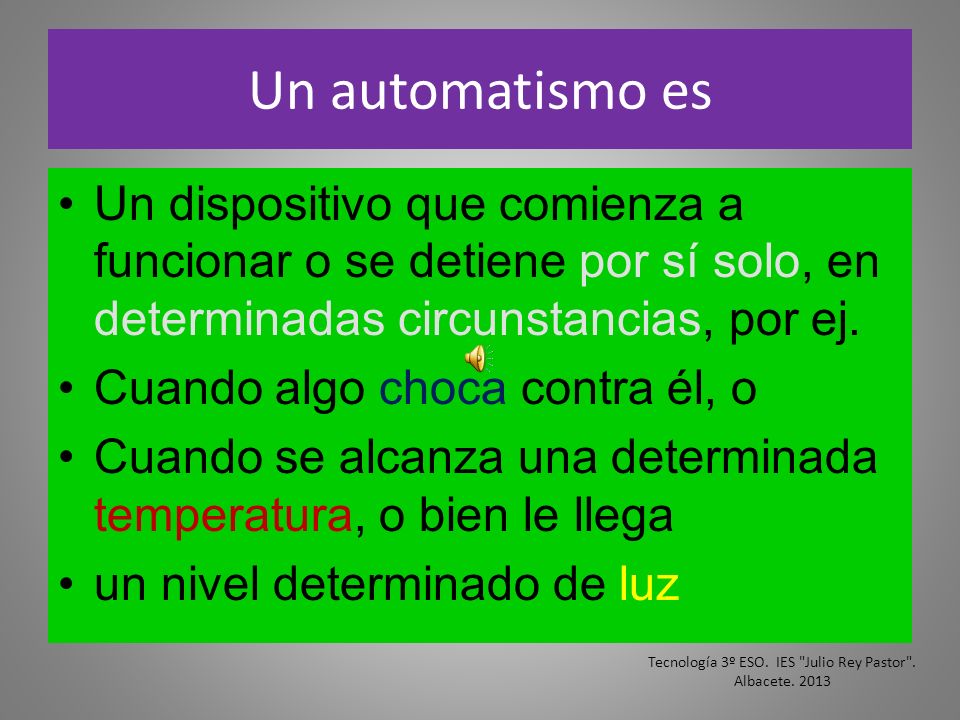

Un automatismo es Un dispositivo que comienza a funcionar o se detiene por sí solo, en determinadas circunstancias, por ej. Cuando algo choca contra él, o Cuando se alcanza una determinada temperatura, o bien le llega un nivel determinado de luz Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

22 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013
ALGUNOS AUTOMATISMOS GATILLO Microrruptores (finales de carrera) RELÉ INTERRUPTORES AUTOMÁTICOS Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

23 DEFINIENDO AUTOMATISMO:
FUNCIONA SIN INTERVENCIÓN DIRECTA DE LAS PERSONAS Se pone en marcha o se detiene bajo determinadas circunstancias Por ej.: cuando algo choca contra él, o al alcanzarse un valor de tª. Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

24 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

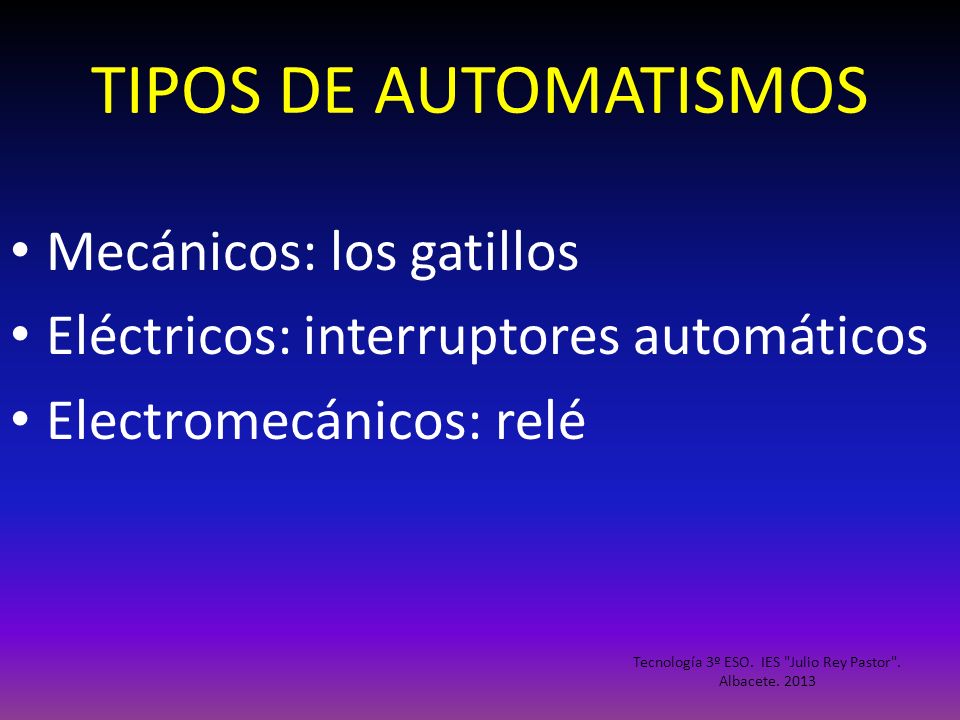

TIPOS DE AUTOMATISMOS Mecánicos: los gatillos Eléctricos: interruptores automáticos Electromecánicos: relé Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

25 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013
GATILLO DISPOSITIVO DE SEGURIDAD EN EL QUE SE TRABA O RETIENE UN MECANISMO Se basan en la elasticidad de 1 o varias de sus piezas, por eso llevan muelles, gomas,.. Cuando se acciona el gatillo, el mecanismo se pone en funcionamiento Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

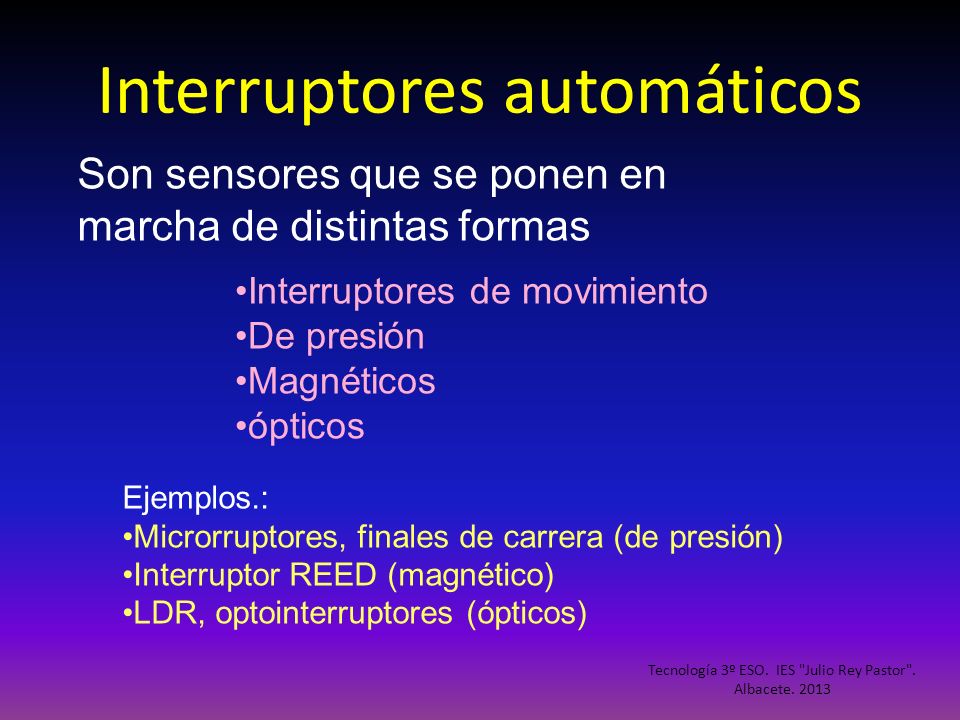

26 Interruptores automáticos
Son sensores que se ponen en marcha de distintas formas Interruptores de movimiento De presión Magnéticos ópticos Ejemplos.: Microrruptores, finales de carrera (de presión) Interruptor REED (magnético) LDR, optointerruptores (ópticos) Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

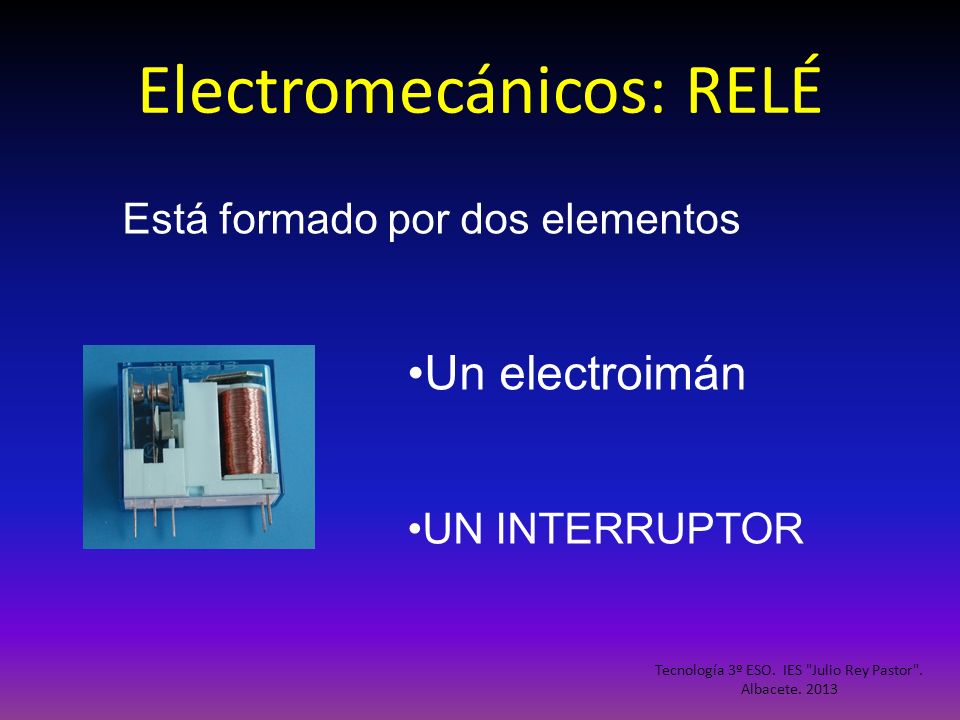

27 Electromecánicos: RELÉ
Está formado por dos elementos Un electroimán UN INTERRUPTOR Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

28 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

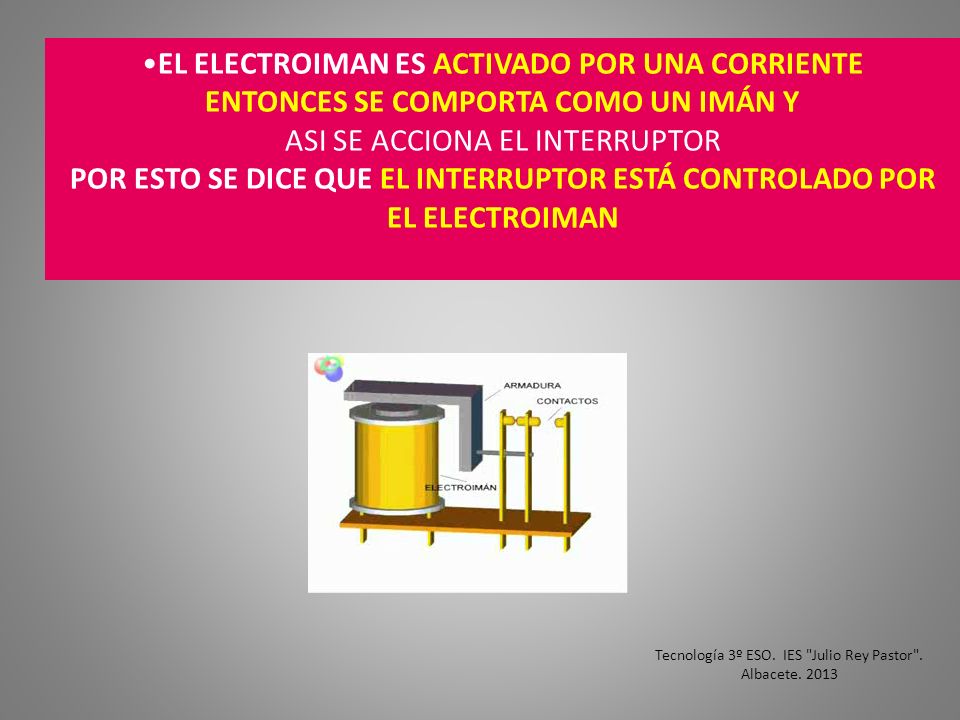

EL ELECTROIMAN ES ACTIVADO POR UNA CORRIENTE ENTONCES SE COMPORTA COMO UN IMÁN Y ASI SE ACCIONA EL INTERRUPTOR POR ESTO SE DICE QUE EL INTERRUPTOR ESTÁ CONTROLADO POR EL ELECTROIMAN Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

29 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

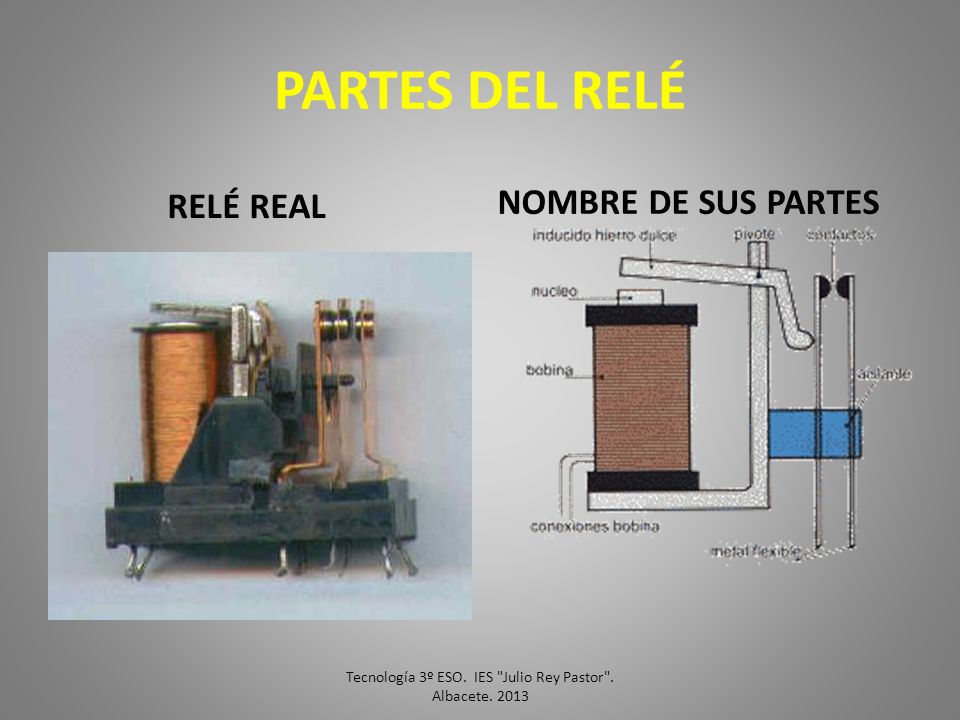

PARTES DEL RELÉ RELÉ REAL NOMBRE DE SUS PARTES Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

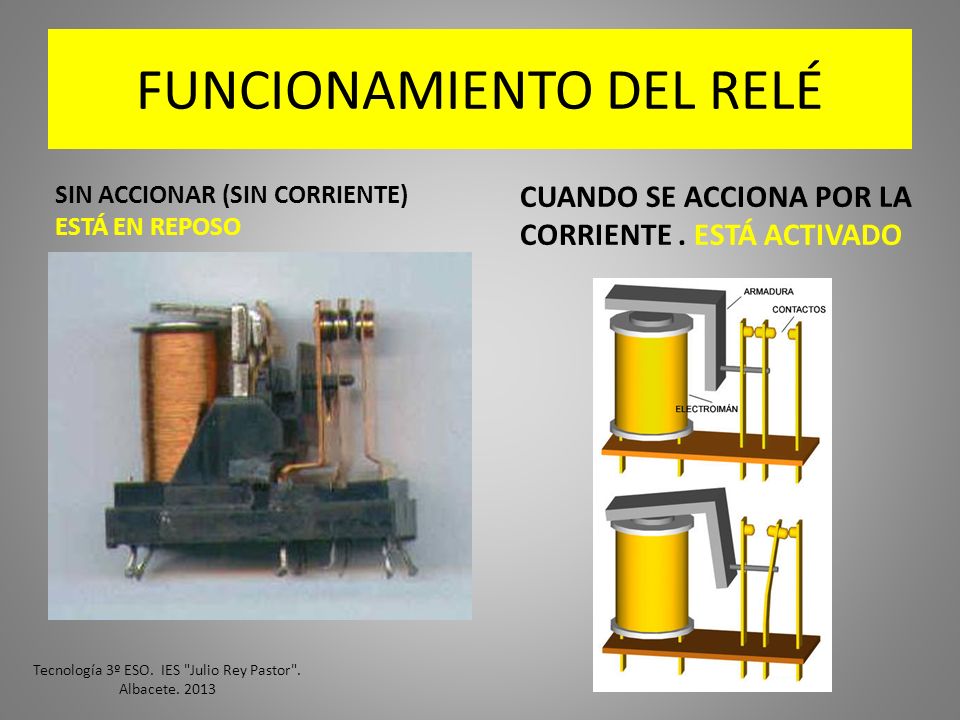

30 FUNCIONAMIENTO DEL RELÉ
SIN ACCIONAR (SIN CORRIENTE) ESTÁ EN REPOSO CUANDO SE ACCIONA POR LA CORRIENTE . ESTÁ ACTIVADO Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

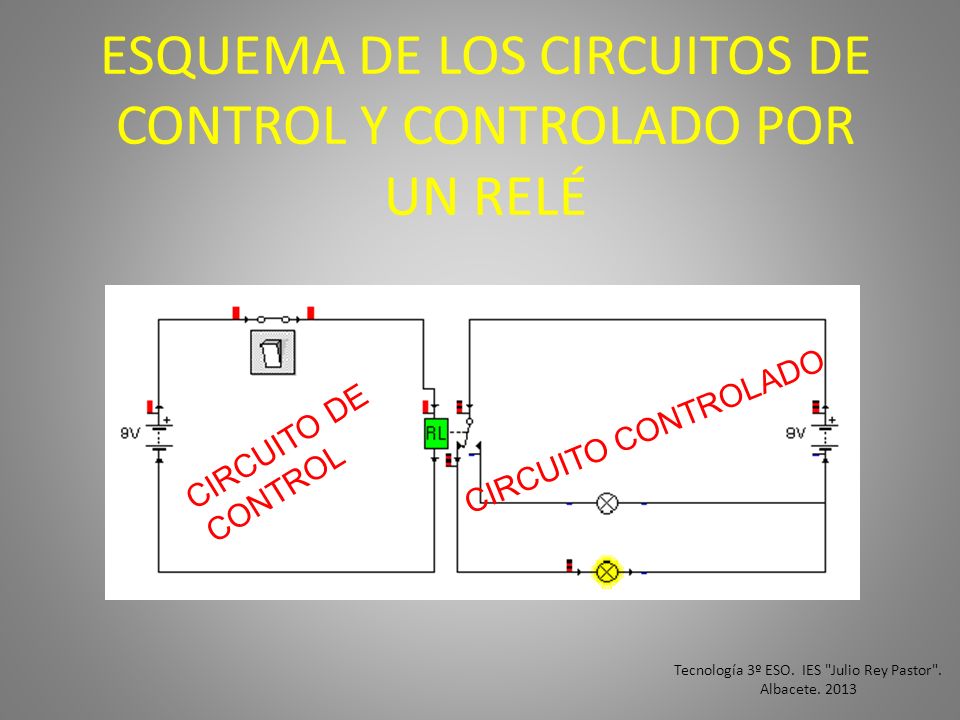

31 ESQUEMA DE LOS CIRCUITOS DE CONTROL Y CONTROLADO POR UN RELÉ
CIRCUITO CONTROLADO CIRCUITO DE CONTROL Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

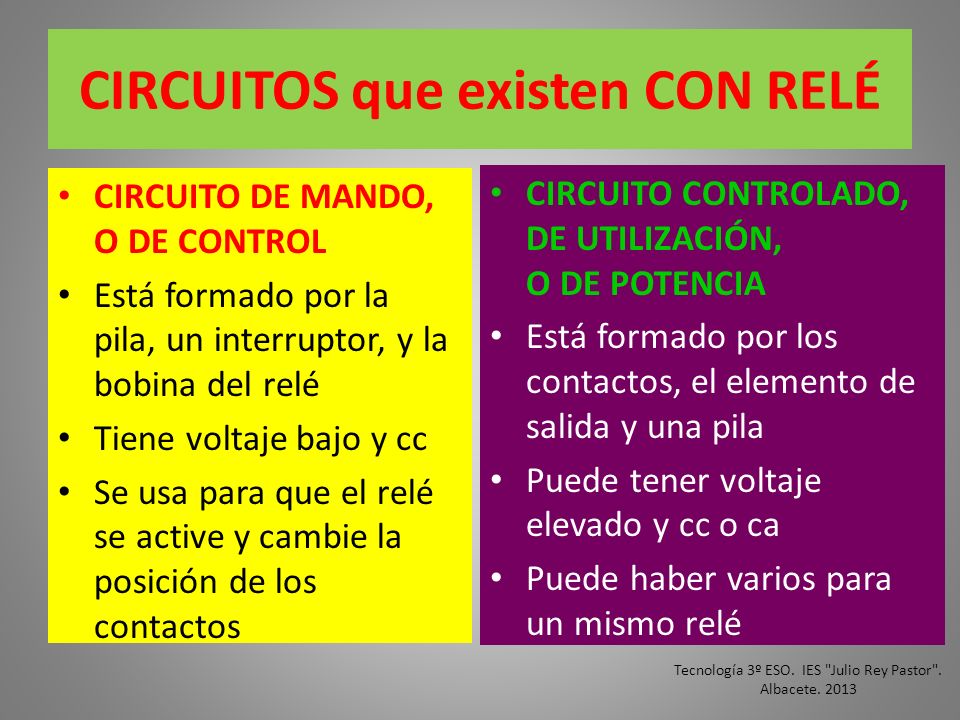

32 CIRCUITOS que existen CON RELÉ
CIRCUITO DE MANDO, O DE CONTROL Está formado por la pila, un interruptor, y la bobina del relé Tiene voltaje bajo y cc Se usa para que el relé se active y cambie la posición de los contactos CIRCUITO CONTROLADO, DE UTILIZACIÓN, O DE POTENCIA Está formado por los contactos, el elemento de salida y una pila Puede tener voltaje elevado y cc o ca Puede haber varios para un mismo relé Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

33 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013
VENTAJAS DEL RELÉ PERMITE CONTROLAR CIRCUITOS POR LOS QUE CIRCULAN GRANDES CORRIENTES Empleando para ello corrientes muy pequeñas Evita accidentes al accionarse así los circuitos de voltajes elevados Hay relés capaces de controlar varios circuitos a la vez. Ningún otro interruptor es capaz de esto USADOS en el control de circuitos eléctricos y electrónicos en aparatos e instalaciones Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

34 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013
PROGRAMADORES Un programador establece: LAS ACCIONES A REALIZAR LA DURACIÓN DE CADA UNA EL ORDEN EN QUE SUCEDEN ¿CÓMO LO HACE? Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

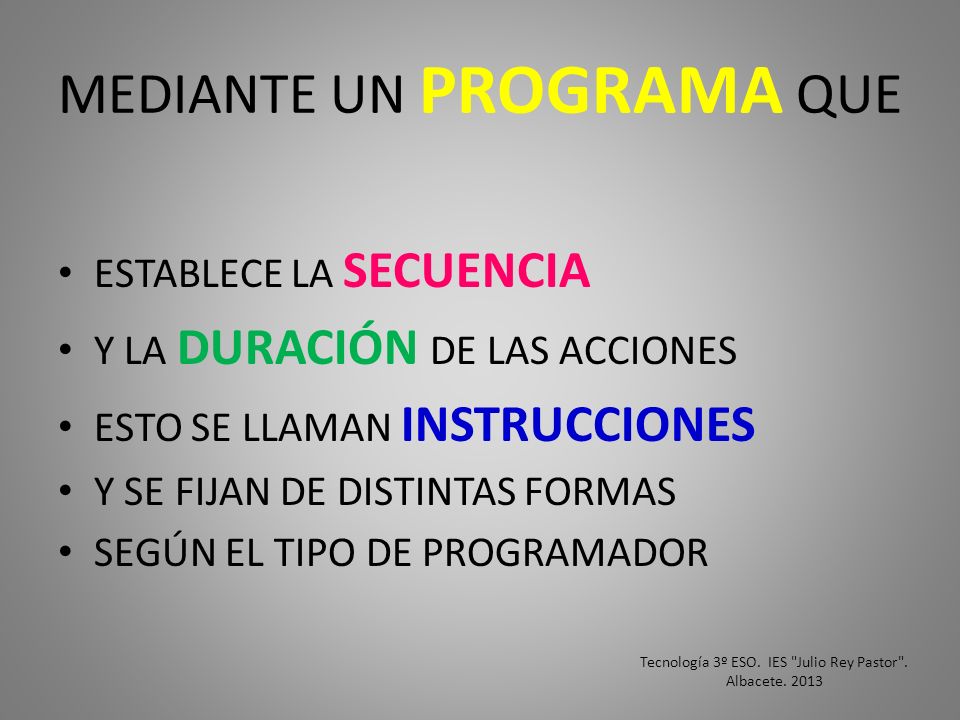

35 MEDIANTE UN PROGRAMA QUE
ESTABLECE LA SECUENCIA Y LA DURACIÓN DE LAS ACCIONES ESTO SE LLAMAN INSTRUCCIONES Y SE FIJAN DE DISTINTAS FORMAS SEGÚN EL TIPO DE PROGRAMADOR Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

36 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

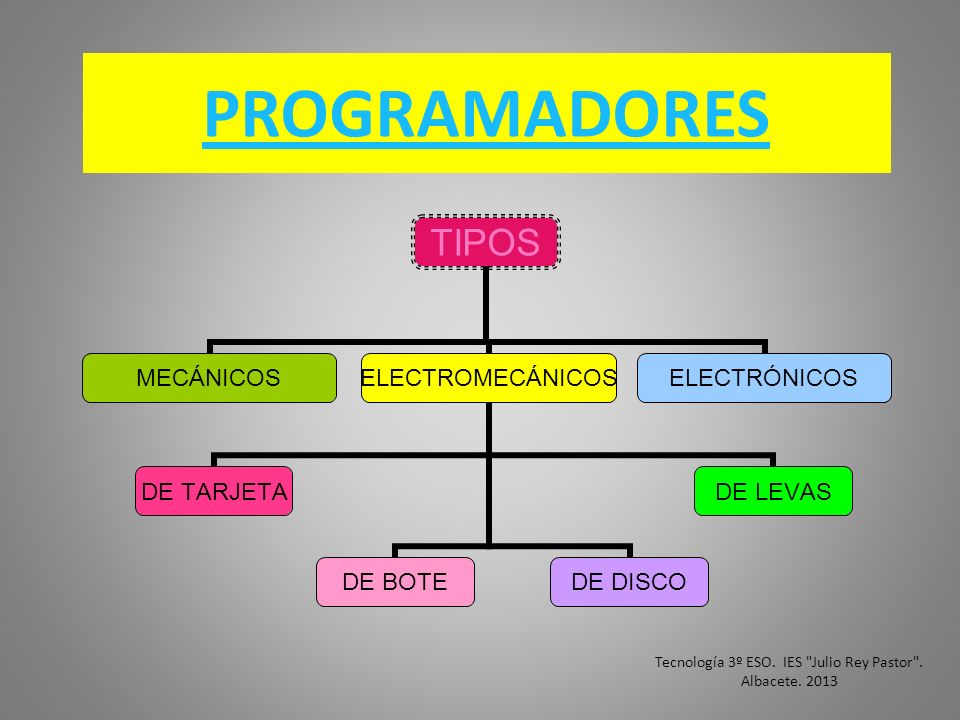

PROGRAMADORES Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013

37 Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013
PROGRAMADOR DE BOTE Es un programador electromecánico Está formado por un bote metálico que gira EL PROGRAMA SE REALIZA CON cinta aislante en ciertas zonas LAS OTRAS ZONAS conducirán la corriente Necesita contactos metálicos (se les denomina escobillas) para conducir la corriente Tecnología 3º ESO. IES "Julio Rey Pastor". Albacete. 2013
