ondas P en plantaen sección ondas S en plantaen sección.

Presentaciones similares


Presentación del tema: "ondas P en plantaen sección ondas S en plantaen sección."— Transcripción de la presentación:

1

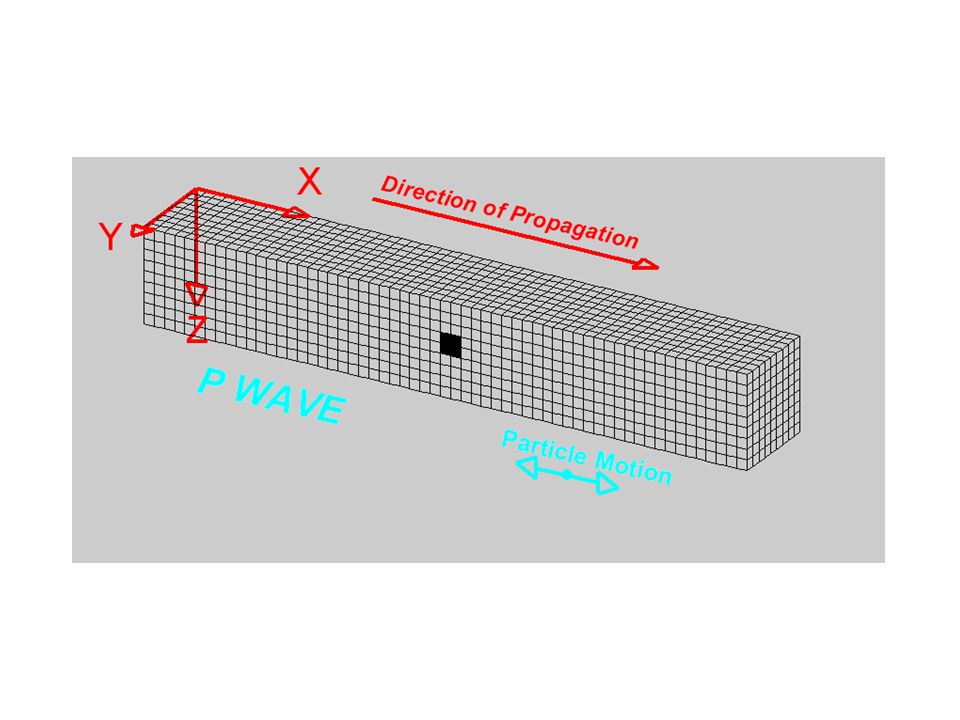

2 ondas P en plantaen sección

3

4 ondas S en plantaen sección

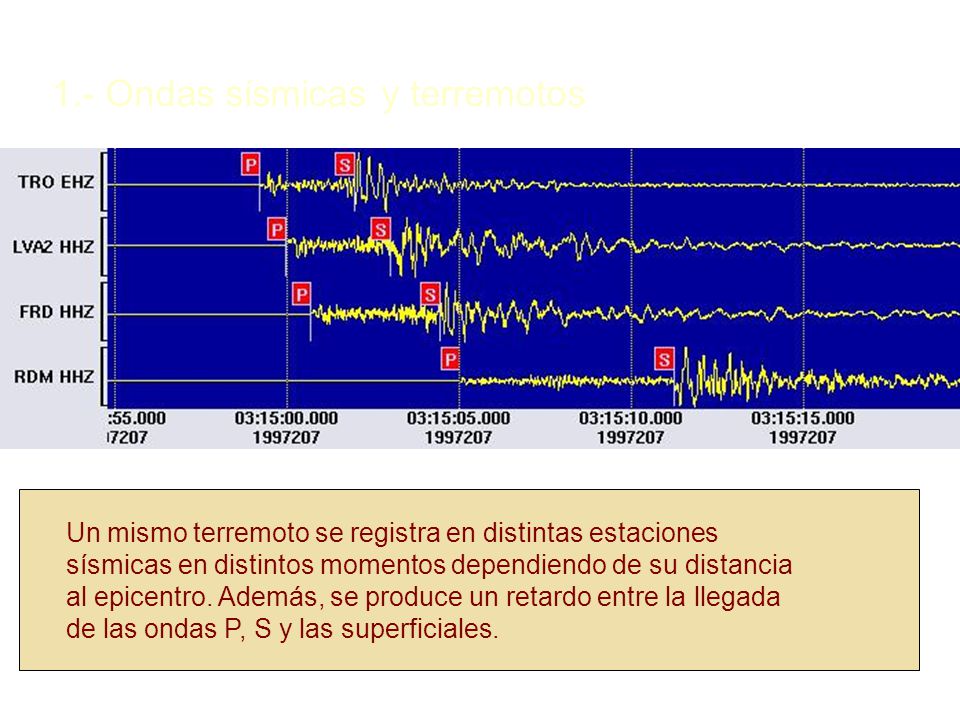

5 Un mismo terremoto se registra en distintas estaciones sísmicas en distintos momentos dependiendo de su distancia al epicentro. Además, se produce un retardo entre la llegada de las ondas P, S y las superficiales. 1.- Ondas sísmicas y terremotos

6

7

8 La peligrosidad sísmica (seismic hazard) es la probabilidad de que se produzca un terremoto de determinada magnitud dentro de un determinado plazo de tiempo. Por ejemplo, una probabilidad del 10% de que durante los siguientes 50 años se producirá un terremoto de magnitud 7. Este parámetro se basa en el estudio de los registros históricos y prehistóricos (estudios paleo- sísmicos). Mapa de peligrosidad sísmica de la NCSE- 02 (M.Fomento, 2002)

9 La magnitud de un sismo (escala de Richter) es una medida de su energía. El parametro de intensidad de un sismo (escala de Mercalli - de 1 a 12 puntos) se refiere a los daños que produce, que van desde la aparición de pequeñas grietas hasta el derrumbamiento total de ciudades enteras. Magnitud, intensidad, peligrosidad y riesgo sísmico mapa de intensidad s í smica del Gran Terremoto de Lisboa, 1755 AD

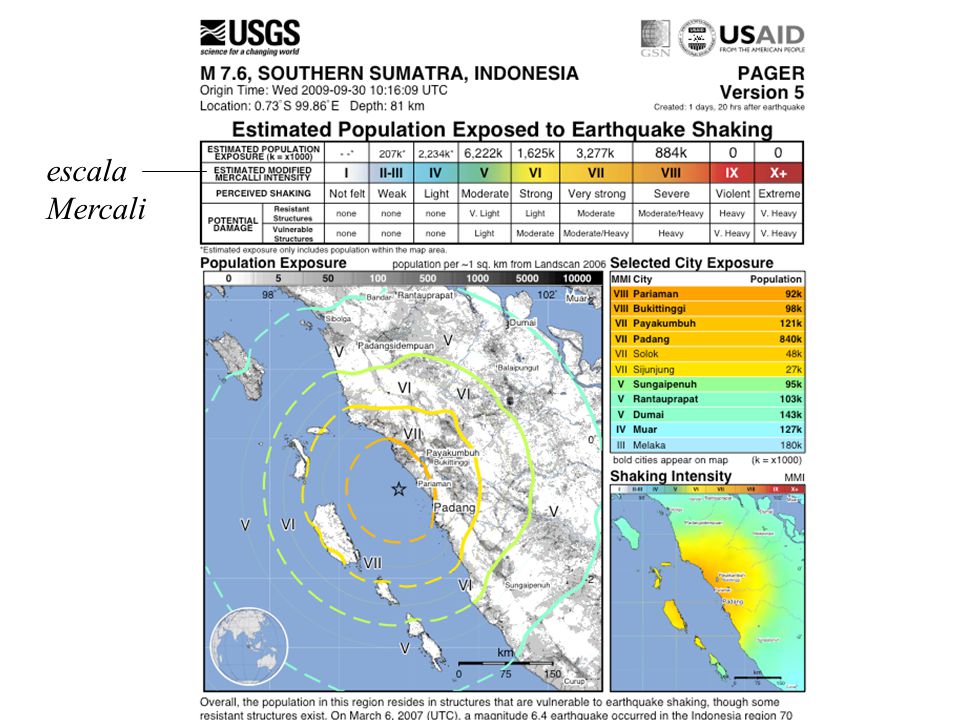

10 escala Mercali

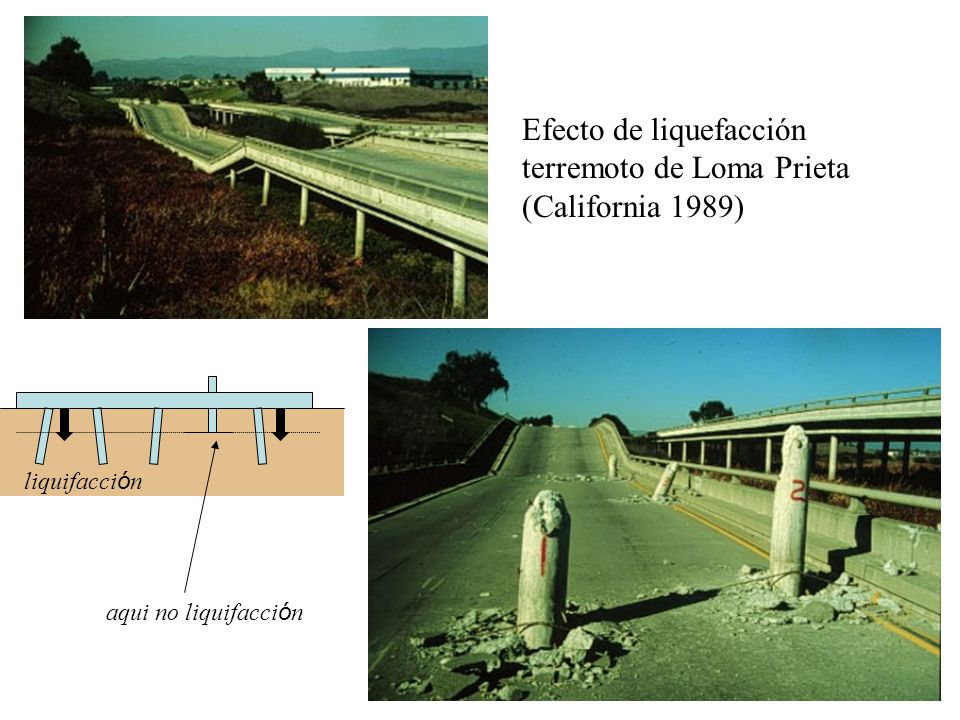

11 Efecto de liquefacción terremoto de Loma Prieta (California 1989) liquifacci ó n aqui no liquifacci ó n

12 liquefacción

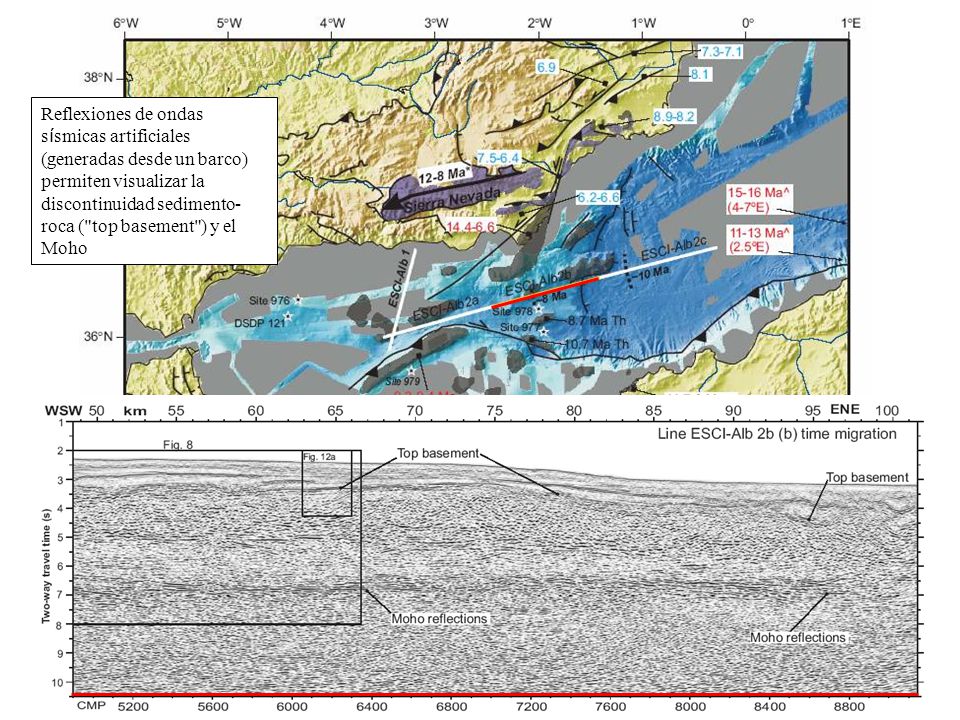

13 Reflexiones de ondas s í smicas artificiales (generadas desde un barco) permiten visualizar la discontinuidad sedimento- roca ("top basement") y el Moho

14

15 . La corteza terrestre muestra espesores comprendidos entre 6 y 70 km. Muestra espesores mínimos en los océanos y máximos en los orógenos como el Himalaya.

16

17 meteorito met á lico parcialmente derritido durante su entrada en la atmosfera

18 . La variación secular es la lenta deriva del polo magnético al rededor del polo geográfico, del orden de unas décimas de grados por año. deriva del norte magetico entre 1831 y 1999 (= variaci ó n secular)

19 anomal í as magneticas (especifcadas en nano-Tesla) medidas desde el aire (mapa aeromagnetico) reflejando la estructura geologica de una regi ó n

20 . observa que el flujo de calor m á ximo cerca de las dorsales oce á nicas (>85mW). Menor en el interior de los continentes

21
