CONEXIÓN EN SERIE-PARALELO-MIXTO Docente: Oscar Ignacio Botero H.

Presentaciones similares


Presentación del tema: "CONEXIÓN EN SERIE-PARALELO-MIXTO Docente: Oscar Ignacio Botero H."— Transcripción de la presentación:

1 CONEXIÓN EN SERIE-PARALELO-MIXTO Docente: Oscar Ignacio Botero H.

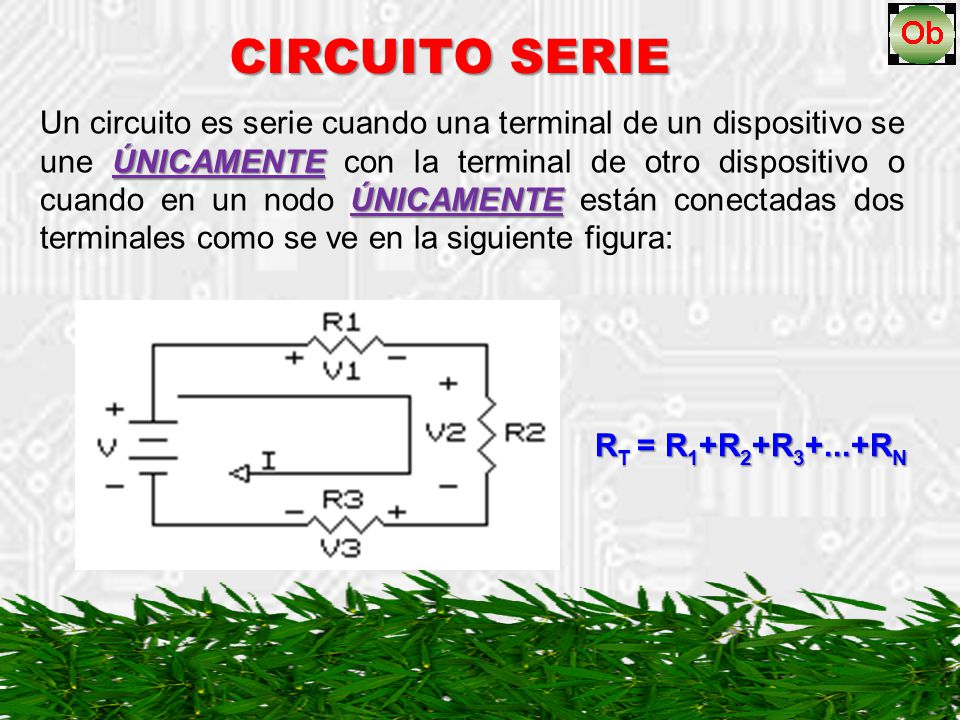

2 ÚNICAMENTE ÚNICAMENTE Un circuito es serie cuando una terminal de un dispositivo se une ÚNICAMENTE con la terminal de otro dispositivo o cuando en un nodo ÚNICAMENTE están conectadas dos terminales como se ve en la siguiente figura: CIRCUITO SERIE R T = R 1 +R 2 +R R N

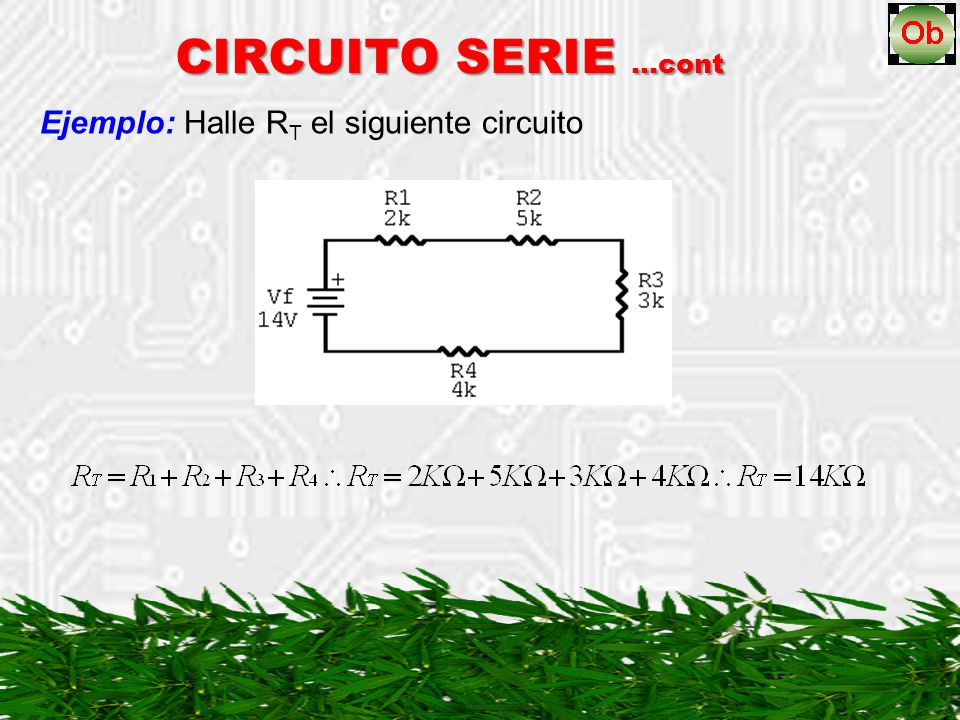

3 Ejemplo: Halle R T el siguiente circuito CIRCUITO SERIE …cont

4 AMBAS AMBAS Un circuito es paralelo cuando AMBAS terminales de un dispositivo se unen con AMBAS terminales de otro u otros dispositivos; en otras palabras, cuando dos o más dispositivos comparten ambos nodos como se aprecia en la siguiente figura: CIRCUITO PARALELO 1/R T =1/R 1 +1/R 2 +1/R /R N

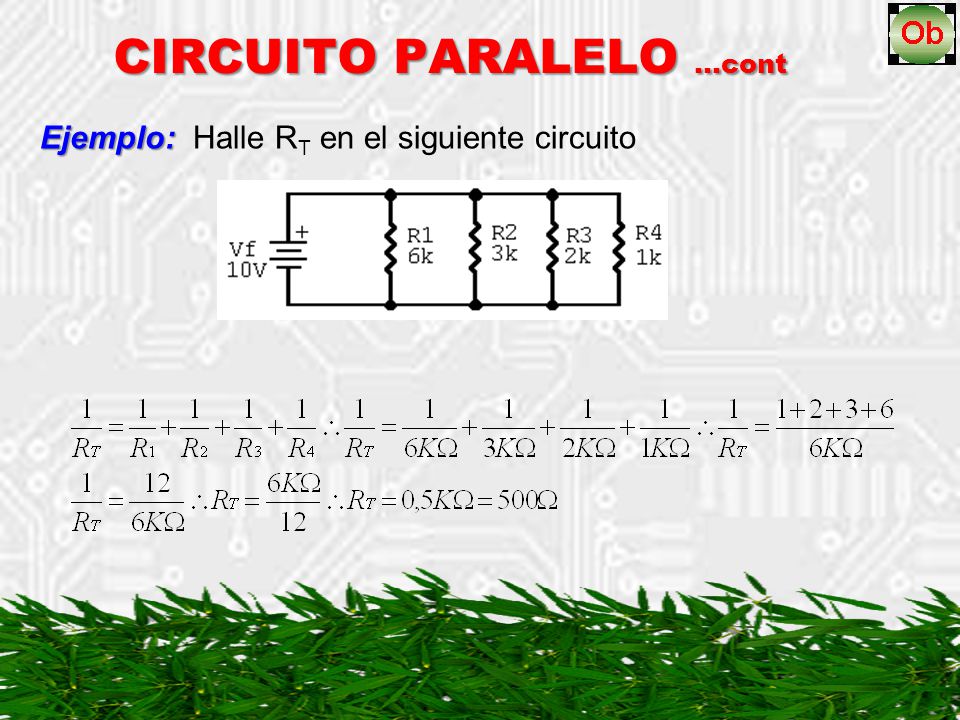

5 Ejemplo: Ejemplo: Halle R T en el siguiente circuito CIRCUITO PARALELO …cont

6 Ejemplo: Ejemplo: Halle R T entre las terminales Y y Z en el siguiente circuito, si: a) El interruptor está en la posición A. b) El interruptor está en la posición B. CIRCUITO MIXTO

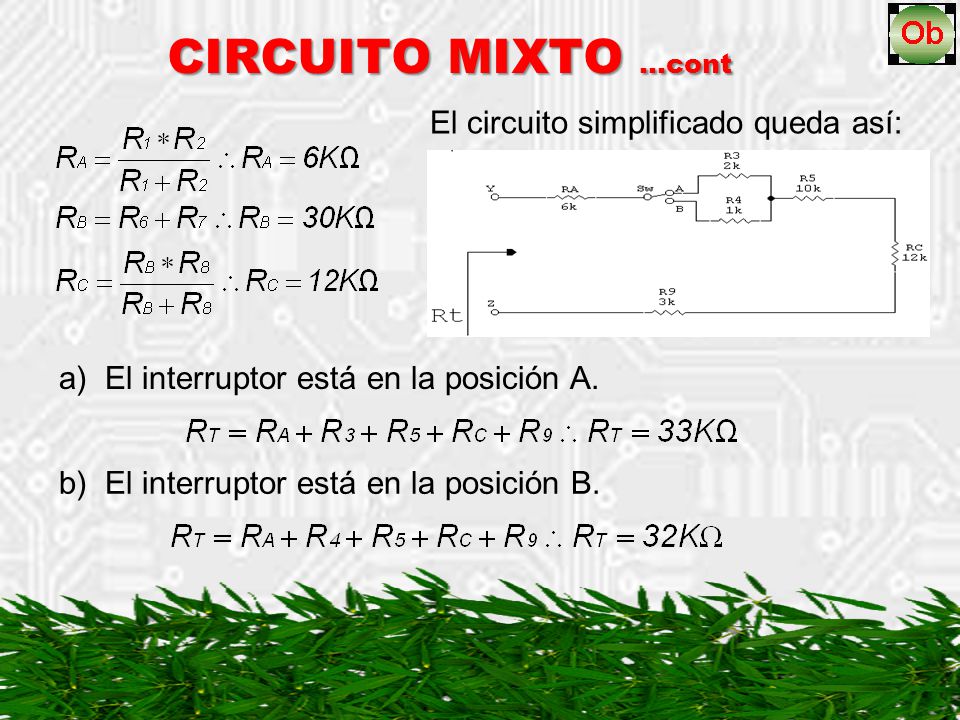

7 El circuito simplificado queda así: CIRCUITO MIXTO …cont a) El interruptor está en la posición A. b) El interruptor está en la posición B.

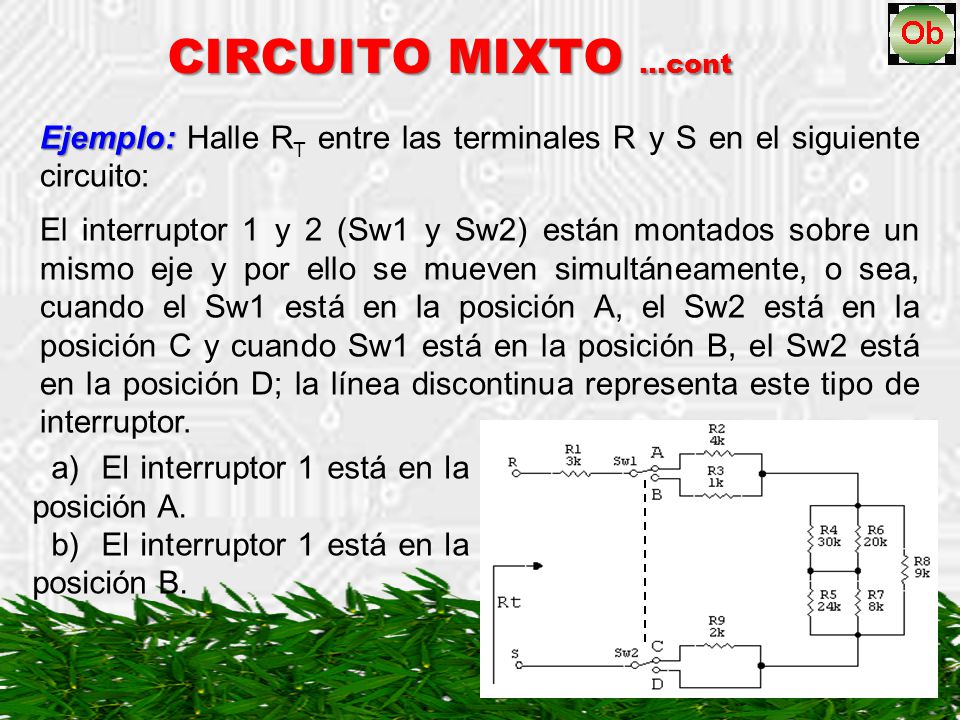

8 CIRCUITO MIXTO …cont Ejemplo: Ejemplo: Halle R T entre las terminales R y S en el siguiente circuito: El interruptor 1 y 2 (Sw1 y Sw2) están montados sobre un mismo eje y por ello se mueven simultáneamente, o sea, cuando el Sw1 está en la posición A, el Sw2 está en la posición C y cuando Sw1 está en la posición B, el Sw2 está en la posición D; la línea discontinua representa este tipo de interruptor. a) El interruptor 1 está en la posición A. b) El interruptor 1 está en la posición B.

9 CIRCUITO MIXTO …cont Para comenzar el análisis lo haremos por la parte derecha del circuito: Paralelos Serie Paralelo El circuito resumido queda así:

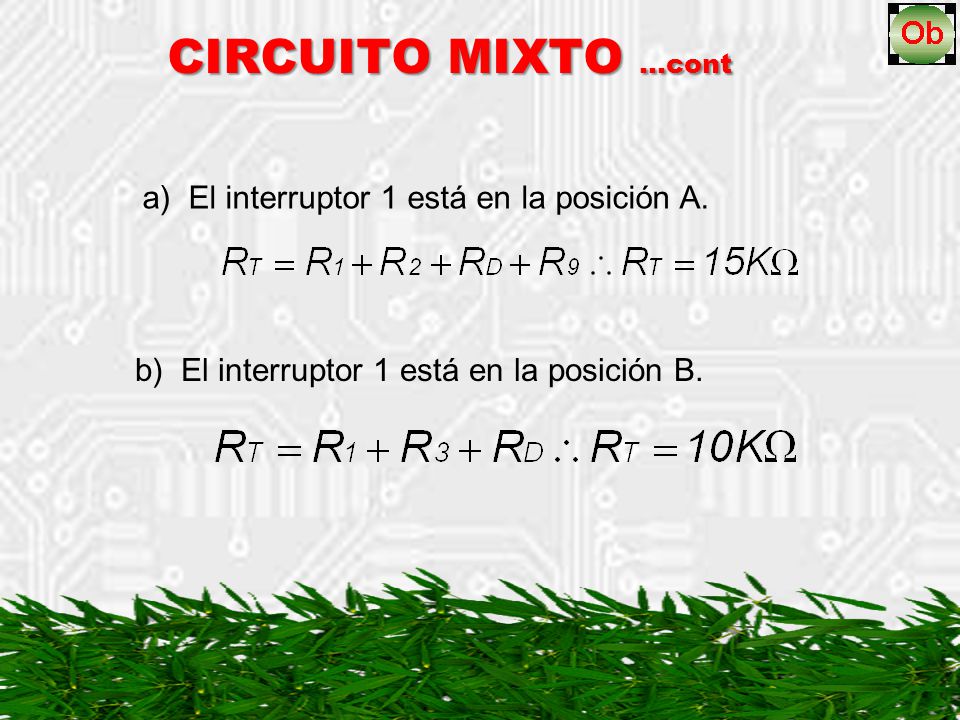

10 CIRCUITO MIXTO …cont a) El interruptor 1 está en la posición A. b) El interruptor 1 está en la posición B.

11
