Por: Alejandro Narváez Mejía

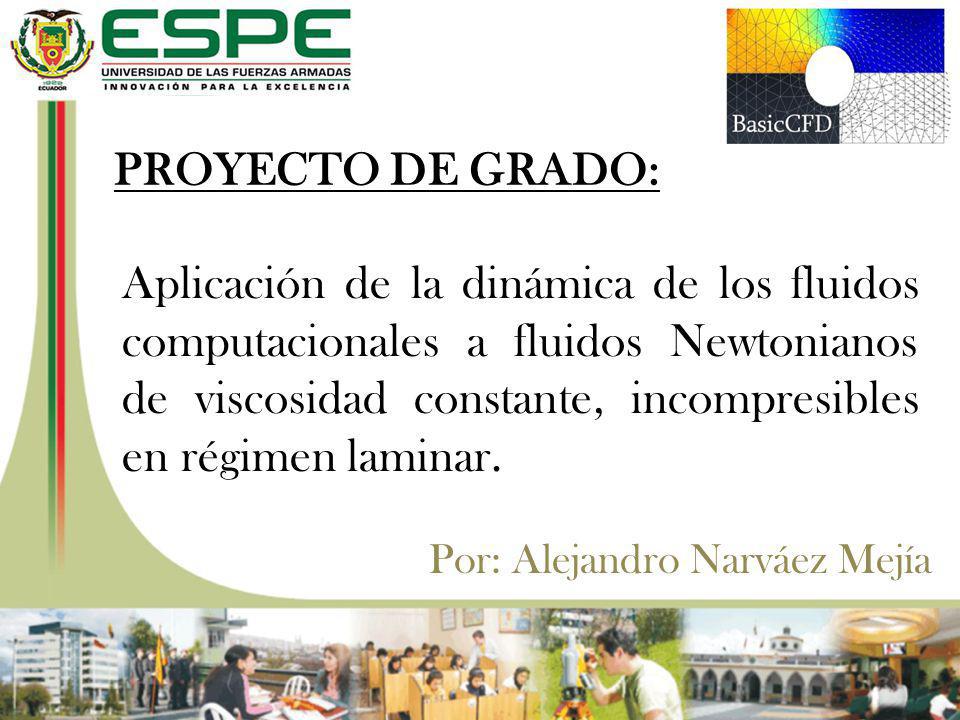

PROYECTO DE GRADO: Aplicación de la dinámica de los fluidos computacionales a fluidos Newtonianos de viscosidad constante, incompresibles en régimen laminar. Por: Alejandro Narváez Mejía
2
Contenido Motivación Definición del Problema Objetivos
Modelo Matemático Solución Numérica Dinámica de los Fluidos Computacionales (CFD) Simulaciones en BasicCFD Conclusiones y Recomendaciones Preguntas
3
Motivación
4
Definición del Problema
Dinámica de los Fluidos Mecánica de Fluidos Ecuaciones de Navier-Stokes
5
Objetivos General: Específicos:
Resolver numéricamente las ecuaciones de Navier-Stokes. Específicos: Discretizar las ecuaciones de Navier-Stokes mediante los FEM. Desarrollar un código de programación, BasicCFD.
6
Modelo Matemático Ecuación General de Transporte
𝜕 ρφ 𝜕t +𝛻∙ ρφ V =𝛻∙ Γ𝛻φ + S φ Si φ=1, Ecuación de Conservación 𝜕 ρ 𝜕t +𝛻∙ ρ V =0 Si φ= V , Ecuación de Momemtum 𝜕 ρ V 𝜕t +𝛻∙ ρ V V =𝛻∙ Γ 𝛻 V + S C
7
Suposiciones Fluidos Newtonianos isotrópicos de viscosidad constante. Ley de viscosidad de Stokes τ ij =− p− 2 3 μ 𝛻∙ V δ ij +μ 𝜕 v i 𝜕 x j + 𝜕 v j 𝜕 x i Si i=j=1, Si i≠j=0 … incompresible… ρ=constante … en régimen laminar… Re<35
8
𝜕 V 𝜕t + V ∙𝛻 V =−𝛻p+μ 𝛻 2 V + S C
Ecuaciones de Navier-Stokes de fluidos Newtonianos de viscosidad constante, incompresibles en régimen laminar. Ecuación de Conservación 𝛻∙ V =0 Ecuación de Momemtum 𝜕 V 𝜕t + V ∙𝛻 V =−𝛻p+μ 𝛻 2 V + S C
9
Solución Numérica Método de los Elementos Finitos (FEM)
10
Discretización del Dominio (Mallado)
Formulación Débil del Modelo Matemático Ω ρ D V Dt −μ 𝛻 2 V +𝛻∙p ∙v dΩ= Ω C ∙v dΩ Ω 𝛻∙ V ∙q dΩ= ∀ q ∈ L 0 2 Ω u i = H i u i v i = H i v i P j = W j P j ∀ v ∈ H 0 1 Ω
11
Aplicación del Teorema de Green-Gauss
Ecuación de Momentum discretizada mediante FEM d dt Ω V ∙v dΩ + Ω V ∙𝛻 V ∙v dΩ + μ ρ Ω 𝛻 V ∙𝛻v dΩ − 1 ρ Ω p∙𝛻v dΩ = 1 ρ Ω C ∙v dΩ+ μ ρ Γ 𝛻 V ∙ n ∙v d Γ− 1 ρ Γ p∙ n ∙v dΓ Ecuación de Conservación discretizada mediante FEM Ω 𝛻∙ V ∙q dΩ=0
12
Dinámica de los Fluidos Computacionales (CFD)
𝐊 = K K K 22 K K 31 K K K T= u i v i p j c j 𝐟= f X f Y 𝐊 𝟏𝟏 =μ r,s det J 𝜕y 𝜕s − 𝜕y 𝜕r − 𝜕x 𝜕s 𝜕x 𝜕r 𝜕 H i 𝜕r 𝜕 H i 𝜕s T 1 det J 𝜕y 𝜕s − 𝜕y 𝜕r − 𝜕x 𝜕s 𝜕x 𝜕r 𝜕 H i 𝜕r 𝜕 H i 𝜕s det J dr ds 𝐊 𝟏𝟑 =− r,s det J 𝜕y 𝜕s − 𝜕y 𝜕r 𝜕 H i 𝜕r 𝜕 H i 𝜕s T W j det J dr ds + Γ H i T W j ∙ n X det J dΓ 𝐟 𝐗 = f X r,s H i T det J dr ds +u Γ H i T det J dΓ
13
Esquema de solución del sistema de ecuaciones no lineales
K ij n T j = f j − K ij n−1 ∙ T j n−1 Esquema de solución Factorización de Doolitle
14
Simulaciones en BasicCFD

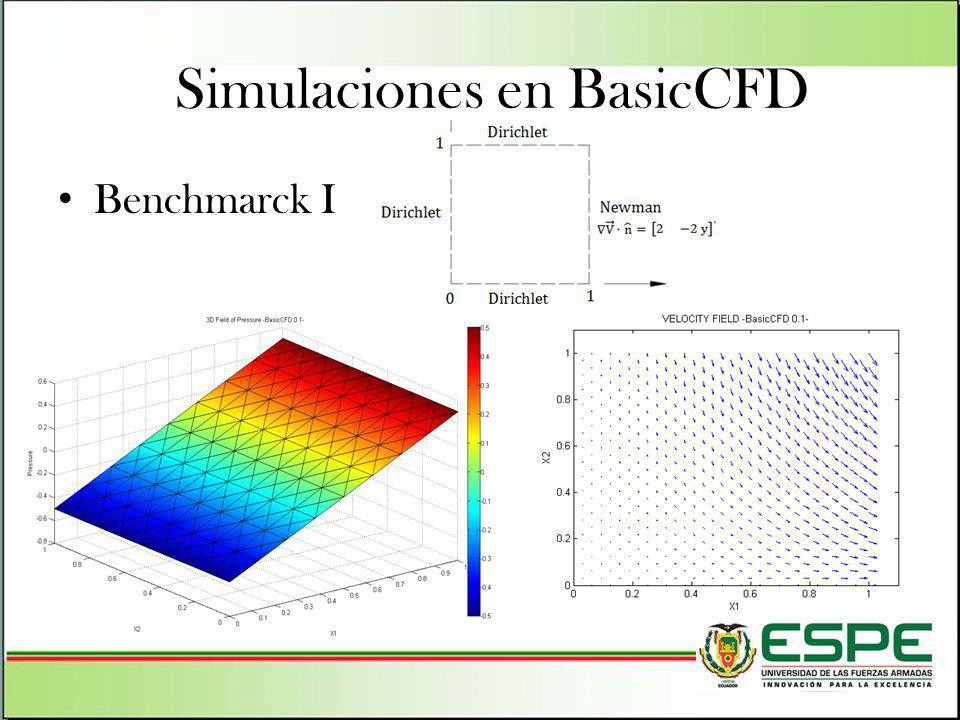

Benchmarck I
15
Resultado analítico vs. Numérico
- Error porcentual 0.01% - Número de Iteraciones 71
16
Benchmarck II
17
Curvas del campo de velocidad
- Error porcentual 0.1% - Número de Iteraciones 90
18

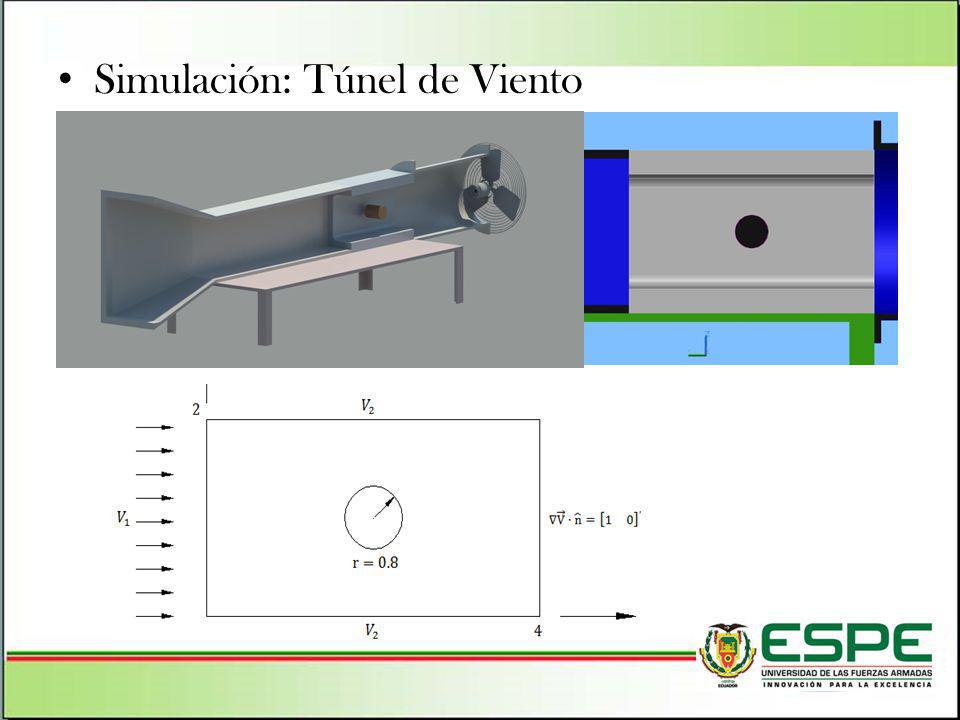

Simulación: Túnel de Viento
19
Caso A: rotación del cilindro y fuerza gravitacional
PLAY PLAY
20
Simulación: Truck
21
Resultados: Campo de Velocidad
Campo de Presión
22
Conclusiones y Recomendaciones
Discretización de las Ecuaciones de Navier-Stokes Método de Cuasi - compresión Ω 𝛻∙ V ∙q dΩ=c u i = H i u i v i = H i v i P j = W j P j
23
La evaluación del código fuente del BasicCFD se llevó a cabo mediante los problemas de Bechmark, tal evaluación indica que el error porcentual del software independiente es del 0.01%, por lo tanto el código es válido y funciona correctamente para fluidos Newtonianos, isotrópicos e incompresibles, en régimen laminar cuyo número de Reynold no sea mayor a 37.
24
Las ecuaciones constitutivas de los fluidos Newtonianos de viscosidad constante, isotrópicos e incompresibles son representados exitosamente con los coeficientes de viscosidad primario C 44 y secundario C 12 de la ley general de Stokes, sin embargo, la mayoría de los términos de viscosidad C ij que representan a los fluidos Newtonianos son términos desconocidos.
25
Preguntas BasicCFD.blogspot.com
