2 Capitulo 20 Altimetría

3 Unidades de Medida Altura mm. de Hg en 1cm2 de sección –Peso específico Hg =13,6 gr/cm 3 –76 x 13,6 = 1033,6 gr. = 1033,6*980= dinas/cm 2 Milibar: –1 mb =1.000dinas/cm 2 Hectopascal 1 Hpa= 100 Newtons/m 2 = dinas/cm 2

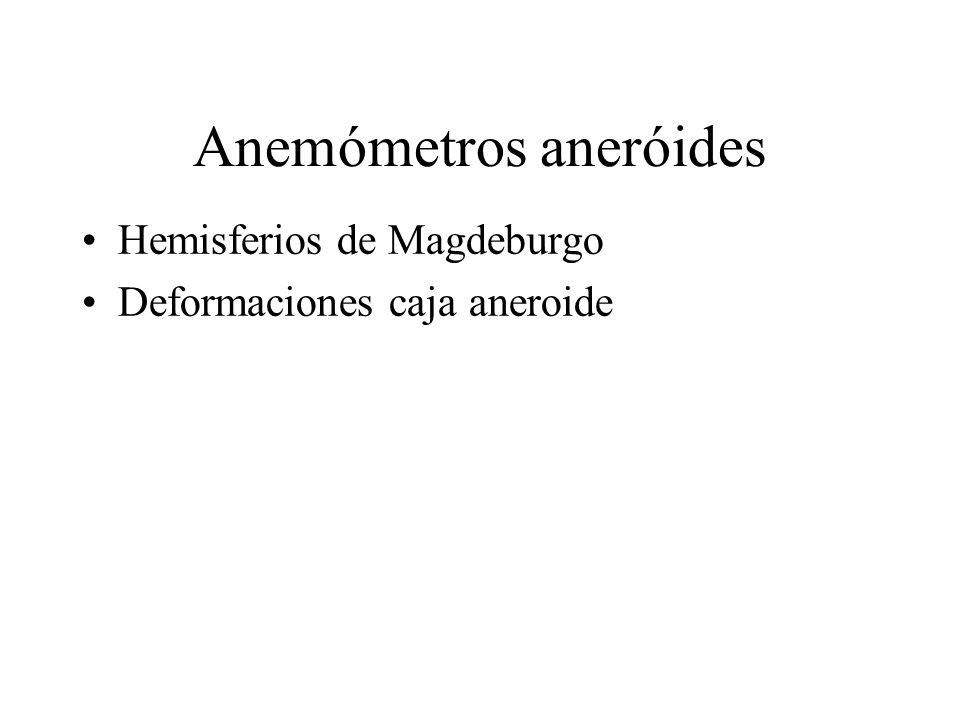

4 Anemómetros aneróides Hemisferios de Magdeburgo Deformaciones caja aneroide

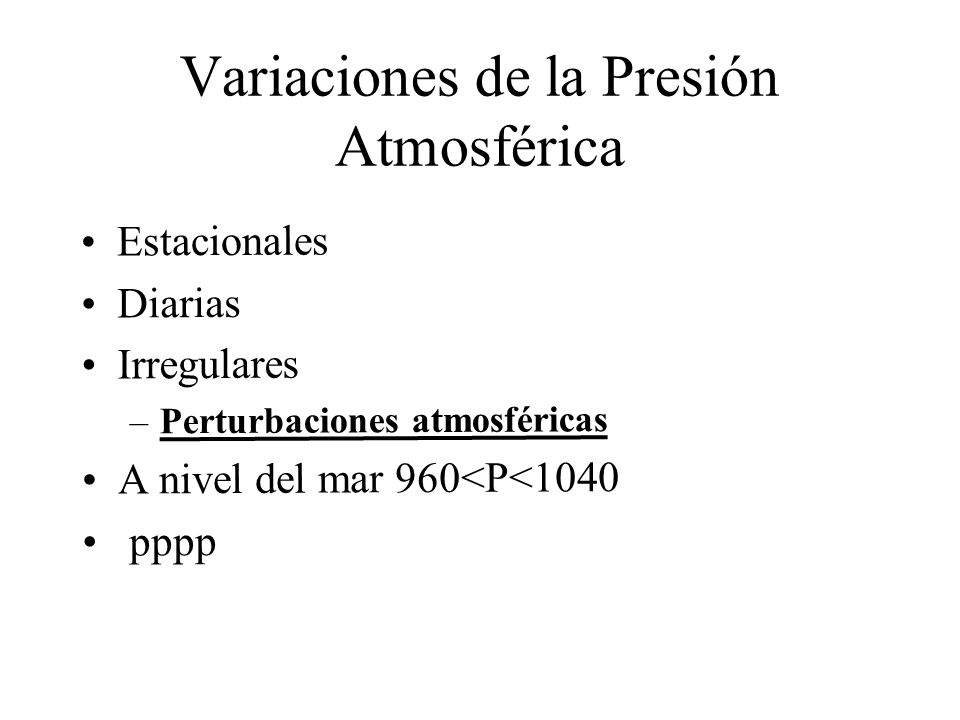

5 Variaciones de la Presión Atmosférica Estacionales Diarias Irregulares –Perturbaciones atmosféricas A nivel del mar 960

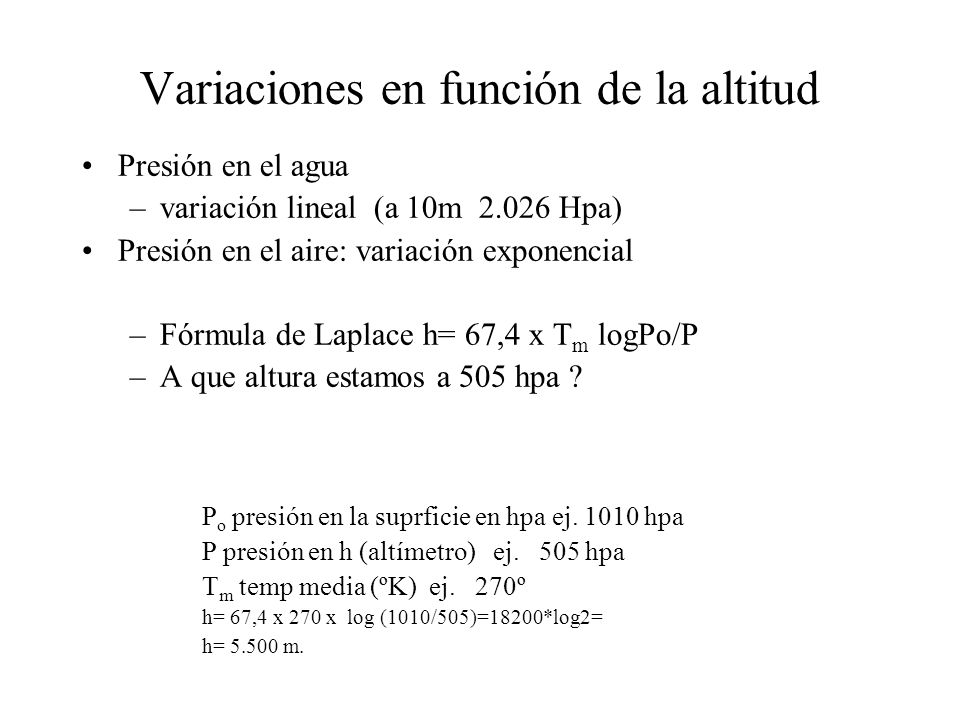

6 Variaciones en función de la altitud Presión en el agua –variación lineal (a 10m Hpa) Presión en el aire: variación exponencial –Fórmula de Laplace h= 67,4 x T m logPo/P –A que altura estamos a 505 hpa ? P o presión en la suprficie en hpa ej hpa P presión en h (altímetro) ej. 505 hpa T m temp media (ºK) ej. 270º h= 67,4 x 270 x log (1010/505)=18200*log2= h= m.

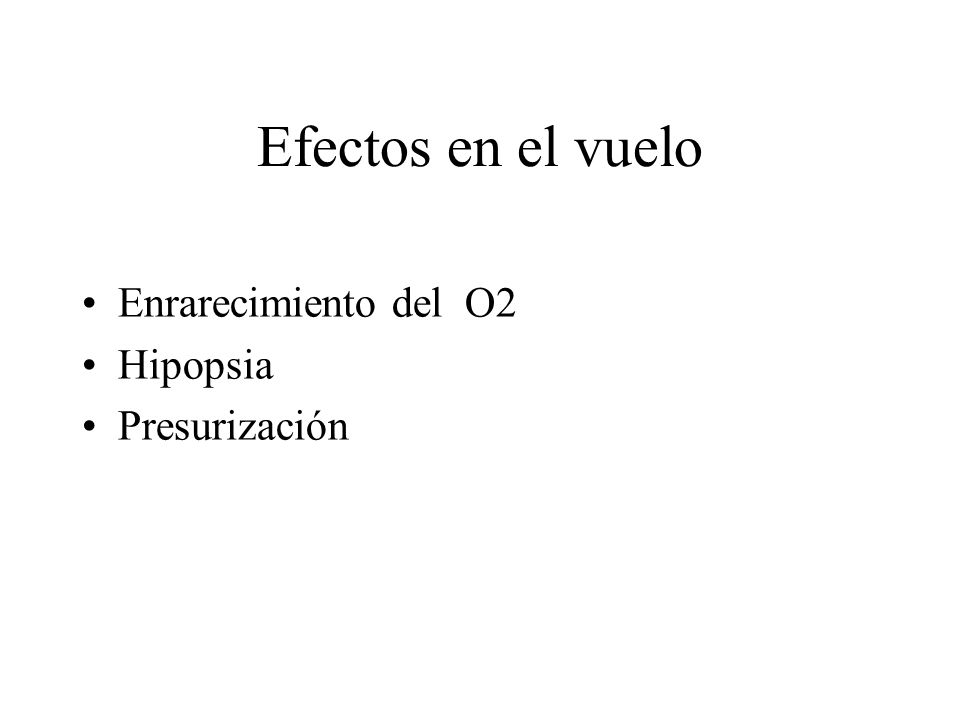

7 Efectos en el vuelo Enrarecimiento del O2 Hipopsia Presurización

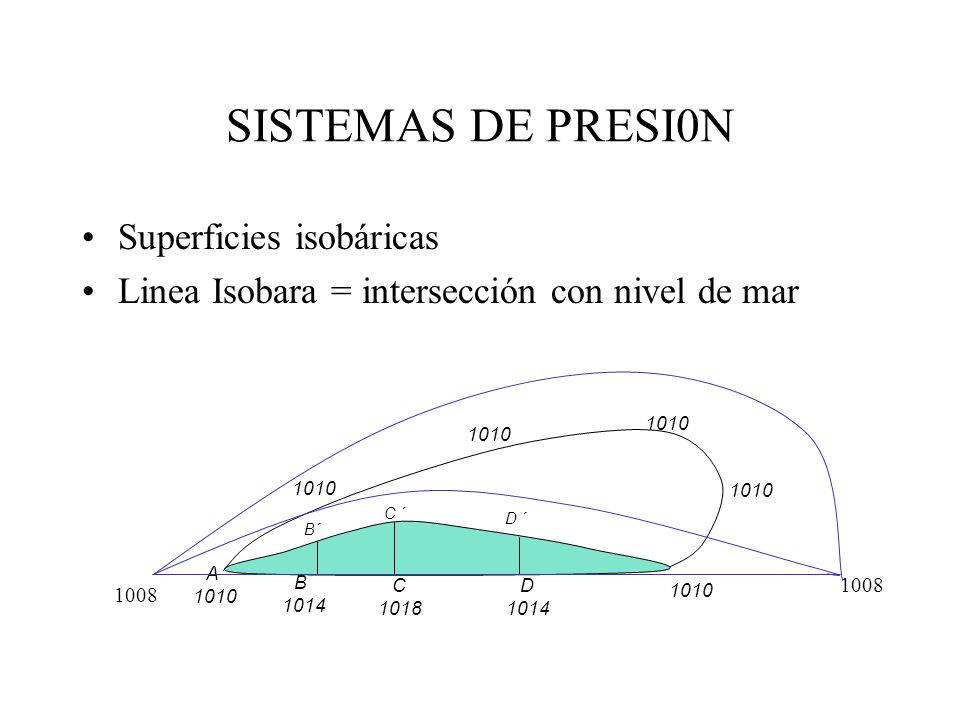

8 SISTEMAS DE PRESI0N Superficies isobáricas Linea Isobara = intersección con nivel de mar A 1010 B 1014 C 1018 D C ´ D ´ B´ 1008

9 SISTEMAS DE PRESI0N Altimetría : altitud función de la presión,graduación respecto a la atmósfera estandar Altitud Altura Elevación Distancia vertical entre un punto y MSL Distancia vertical entre un punto y una superficie de referencia Distancia vertical entre un punto del terreno y MSL La variación de P en las capas inferiores se puede considerar 9 m por Hpa ( 30 pies por Hpa

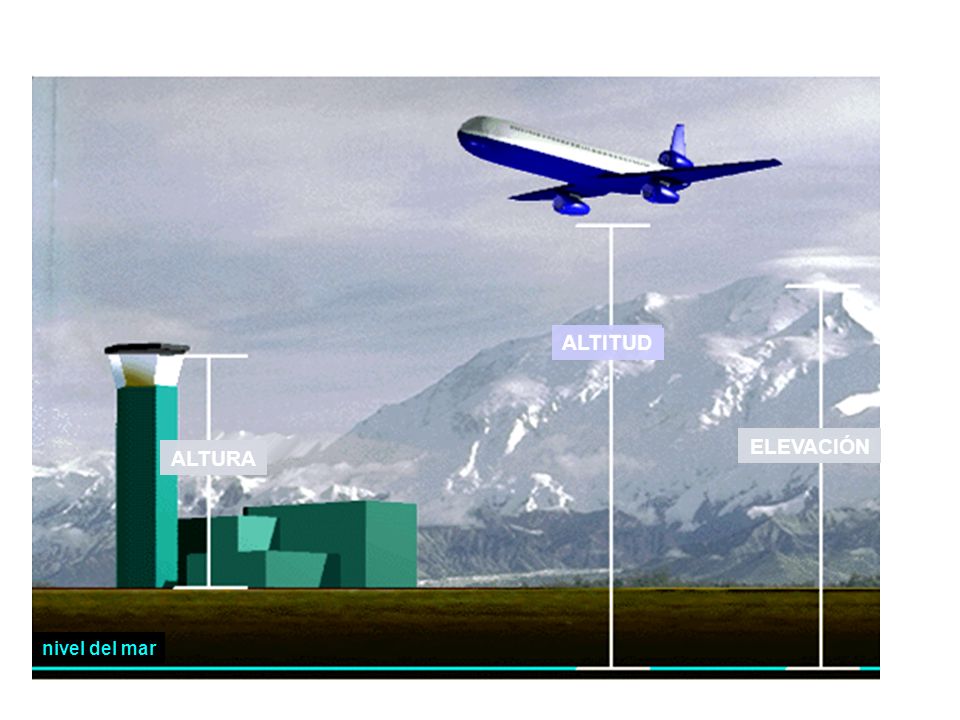

10 ALTURA nivel del mar ALTITUD ELEVACIÓN

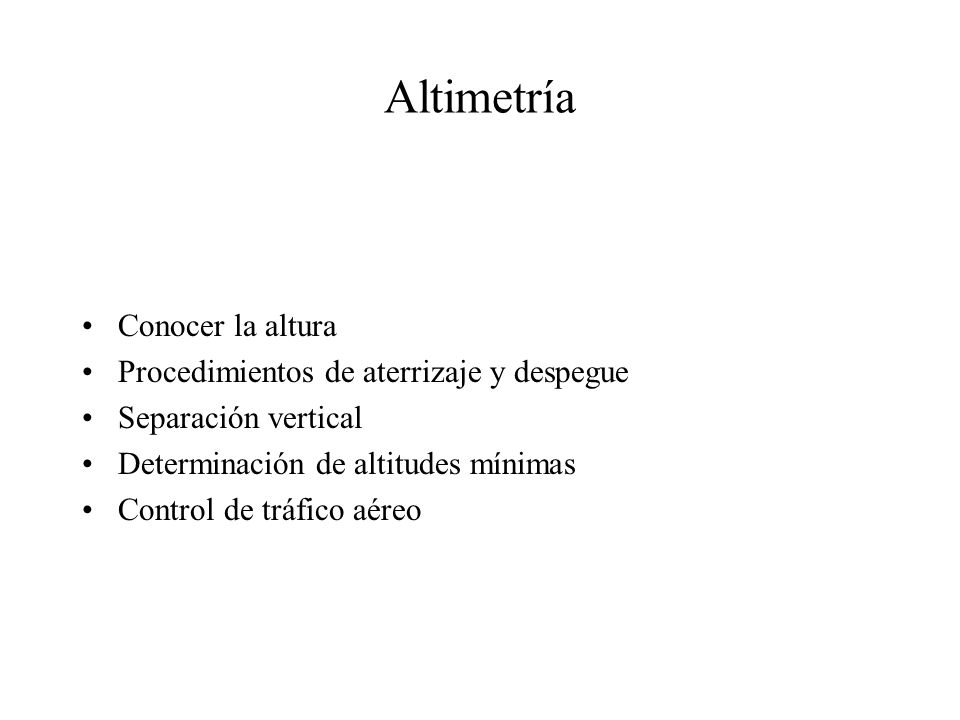

11 Altimetría Conocer la altura Procedimientos de aterrizaje y despegue Separación vertical Determinación de altitudes mínimas Control de tráfico aéreo

12 EL ALTIMETRO El altímetro de presión,es un instrumento que mide la presión, por medio de una cápsula aneroide, cuya escala está graduada en pies. Pies x Pies x 100 Pies Ventana de reglado

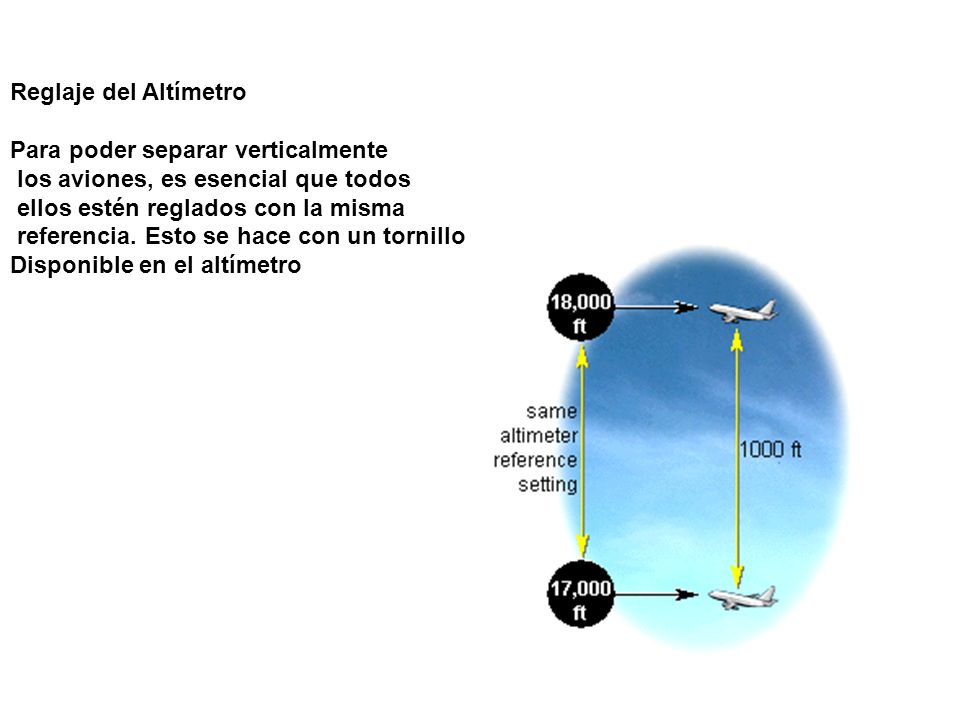

13 Reglaje del Altímetro Para poder separar verticalmente los aviones, es esencial que todos ellos estén reglados con la misma referencia. Esto se hace con un tornillo Disponible en el altímetro

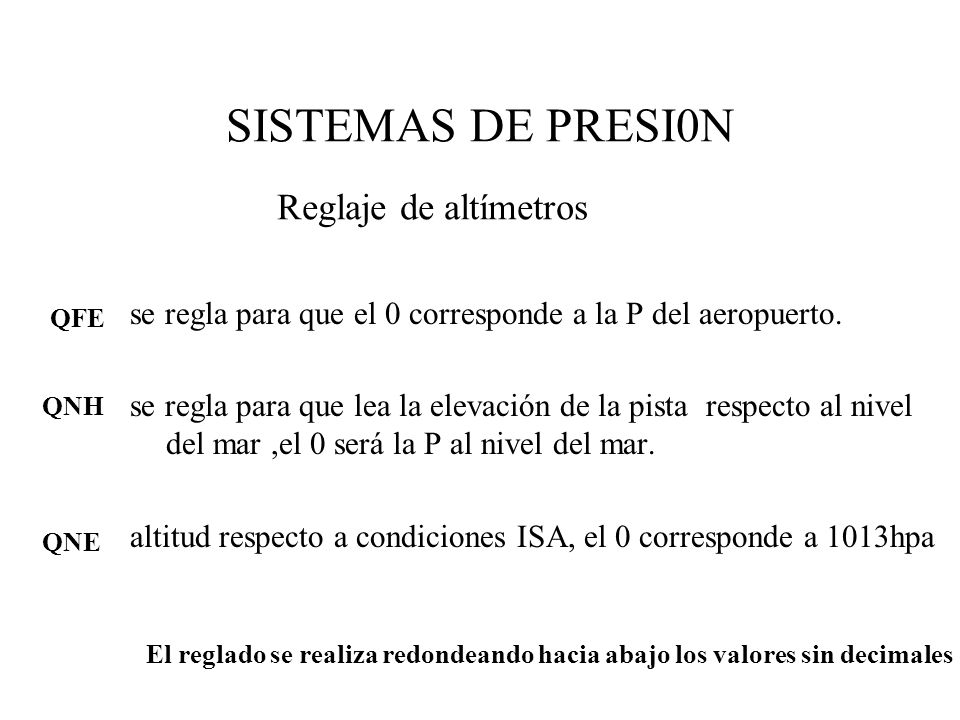

14 SISTEMAS DE PRESI0N se regla para que el 0 corresponde a la P del aeropuerto. se regla para que lea la elevación de la pista respecto al nivel del mar,el 0 será la P al nivel del mar. altitud respecto a condiciones ISA, el 0 corresponde a 1013hpa Reglaje de altímetros QFE QNH QNE El reglado se realiza redondeando hacia abajo los valores sin decimales

15 NIVELES DE VUELO QNE hPa 0

16 SISTEMAS DE PRESI0N Niveles de vuelo FL Nivel de transición Altitud de transición Zona de transición

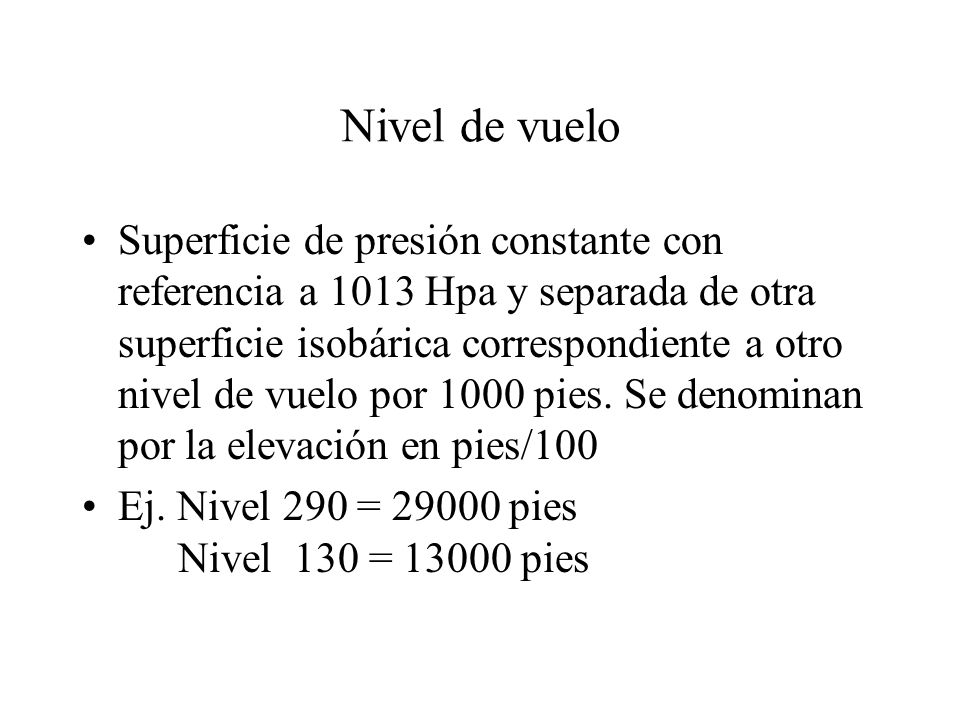

17 Nivel de vuelo Superficie de presión constante con referencia a 1013 Hpa y separada de otra superficie isobárica correspondiente a otro nivel de vuelo por 1000 pies. Se denominan por la elevación en pies/100 Ej. Nivel 290 = pies Nivel 130 = pies

18 Niveles de vuelo Antes de Despues del FL 400 FL 340 FL 380 FL 300 FL 360 FL pies 1000 pies FL 290 FL 310 FL 330 FL 350 FL 370 FL 390 FL 410 ¿qué se ha hecho para aumentar la capacidad del espacio aéreo?

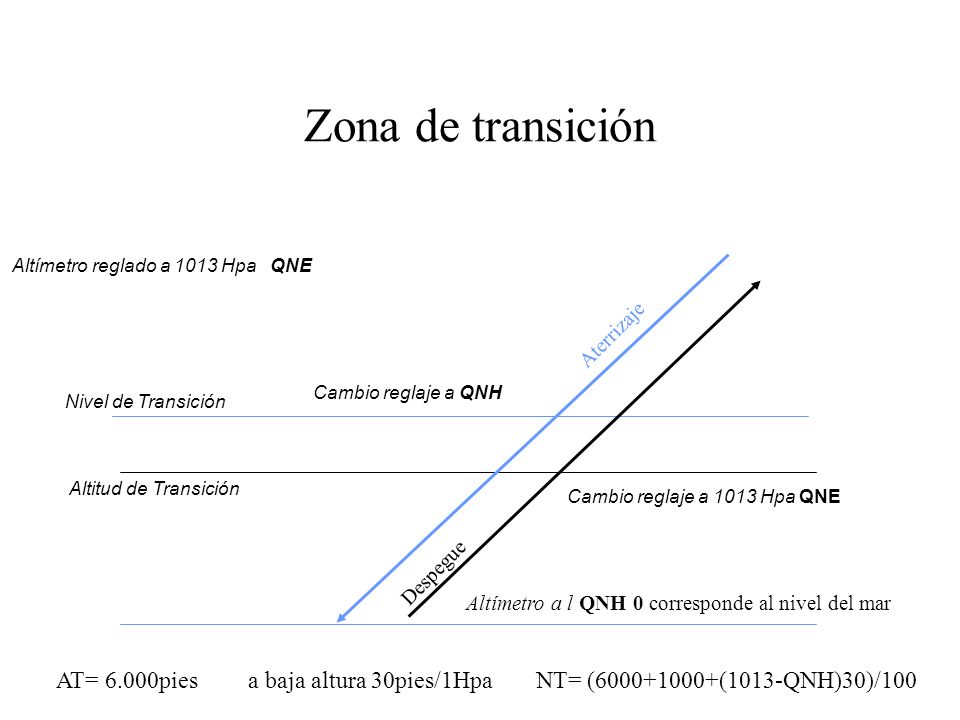

19 Zona de transición Altímetro reglado a 1013 Hpa QNE Nivel de Transición Altitud de Transición Cambio reglaje a QNH Cambio reglaje a 1013 Hpa QNE Altímetro a l QNH 0 corresponde al nivel del mar AT= 6.000piesa baja altura 30pies/1HpaNT= ( (1013-QNH)30)/100 Despegue Aterrizaje

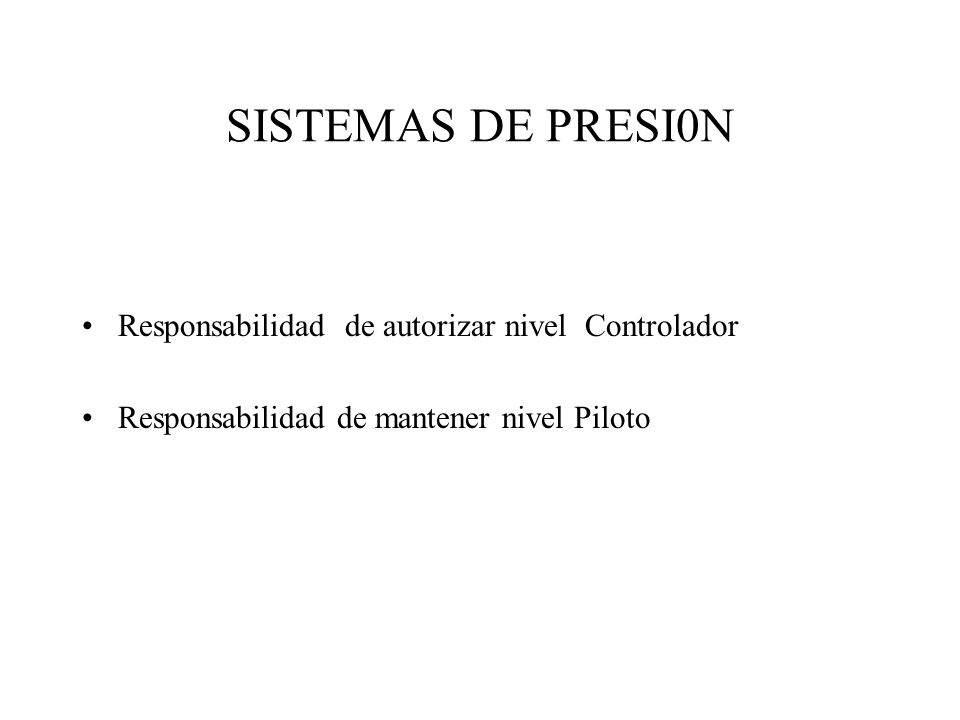

20 SISTEMAS DE PRESI0N Responsabilidad de autorizar nivel Controlador Responsabilidad de mantener nivel Piloto

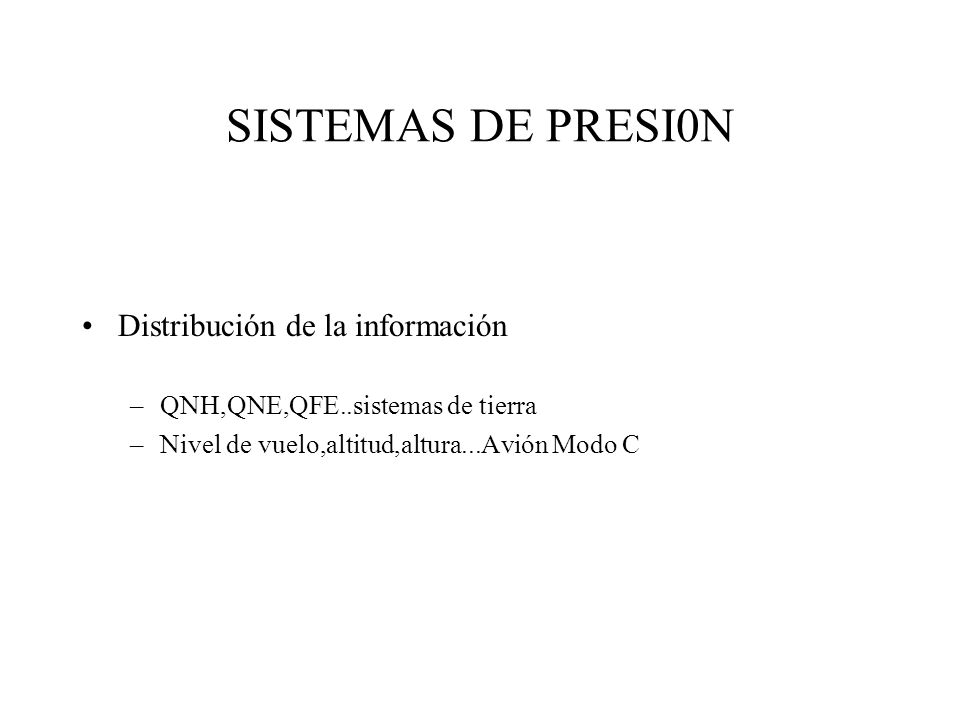

21 SISTEMAS DE PRESI0N Distribución de la información –QNH,QNE,QFE..sistemas de tierra –Nivel de vuelo,altitud,altura...Avión Modo C

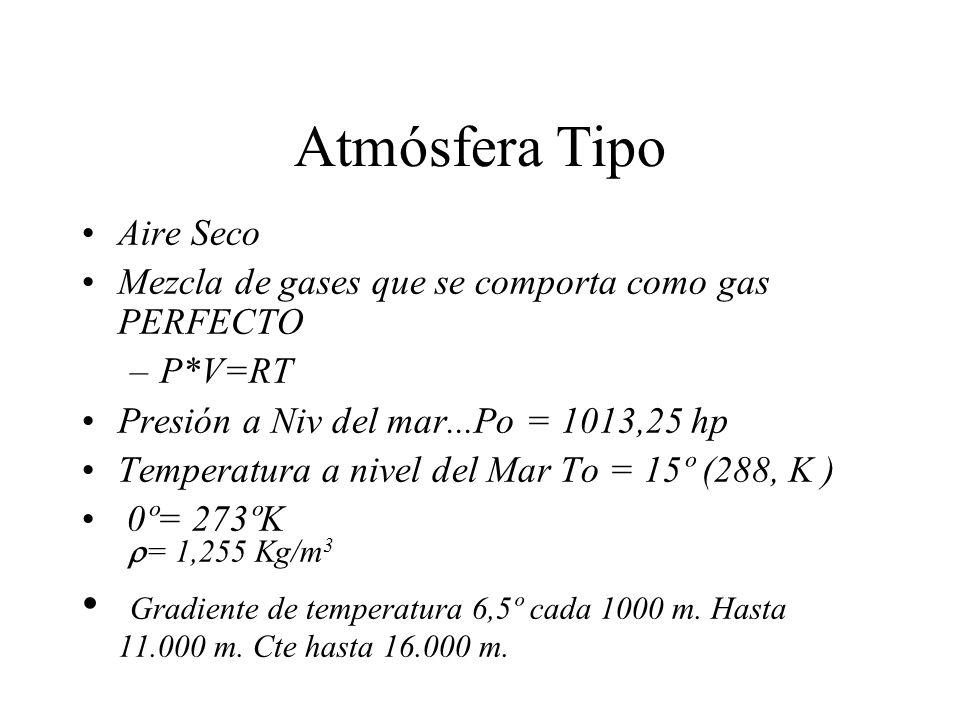

22 Atmósfera Tipo Aire Seco Mezcla de gases que se comporta como gas PERFECTO –P*V=RT Presión a Niv del mar...Po = 1013,25 hp Temperatura a nivel del Mar To = 15º (288, K ) 0º= 273ºK = 1,255 Kg/m 3 Gradiente de temperatura 6,5º cada 1000 m. Hasta m. Cte hasta m.

23 Atmósfera Tipo Fabricar, graduar, calibrar, instrumentos ( altímetro, pitot ) Diseño y pruebas de aviones (motores, sustentación…) Diseño de procedimientos de N.A. Sistema de referencia para

24 Atmósfera Tipo Diseño de aviones Diseño de motores Diseño e instrumentos Diseño e aeropuertos Diseño de maniobras ATM Valores de referencia OACI DOC 7488
