Presentación del tema: "I.E.S Francisco de Goya. LOS INSTRUMENTOS METEOROLÓGICOS Pluviómetro Barómetro Higrómetro Anemómetro Veleta Termómetro."— Transcripción de la presentación:

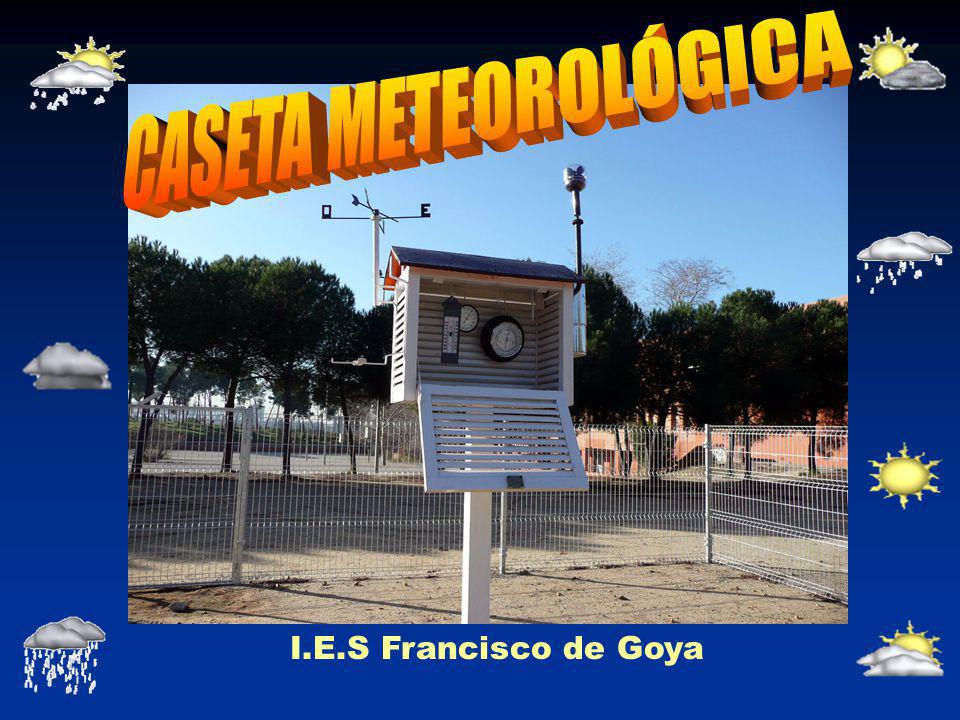

1 I.E.S Francisco de Goya

2 LOS INSTRUMENTOS METEOROLÓGICOS Pluviómetro Barómetro Higrómetro Anemómetro Veleta Termómetro

3 1) ANEMÓMETRO Mide la velocidad del viento.

4 2) VELETA Mide la dirección en la que sopla el viento.

5 3) TERMÓMETRO DE MÁXIMAS Y MÍMIMAS Registra las temperaturas máximas y mínimas. Pluviómetro Consta de dos escalas (una registra la temperatura máxima y la otra la mínima). estiletes Cada escala presenta un estilete que será desplazado por el mercurio. La parte inferior del estilete nos indicará la temperatura máxima y mínima. Después de realizar la medición los estiletes deberán bajarse y ponerse en contacto con el mercurio. Temp. máxima: 18 ºC máxima Temp. mínima: 5 ºC mínima Temp. actual: 11 ºC actual

6 4) BARÓMETRO Registra los cambios de presión atmosférica.

7 ¿Qué relación existen entre la presión atmosférica y el tiempo? ¿Qué es la presión atmosférica? La presión atmosférica de un lugar es el peso de la columna de aire que se encuentra sobre dicho lugar. Al nivel del mar, su valor medio corresponde a una columna de Hg con 765 mm y 1 cm 2 de sección. Valor conocido como una atmósfera e igual a 1013,25 milibares Presión atmosférica RQ..

8 ¿Qué relación existen entre la presión atmosférica y el tiempo? El aire caliente se dilata y al ser más ligero tiene tendencia a elevarse.Es una zona de baja presión. El aire frío se comprime y tiende a caer. Es una zona de alta presión. Las variaciones de presión de unos lugares a otros, vienen impuestas principalmente por diferencias de temperatura. Se producen en la atmósfera células convectivas

9 ANTICICLONES Y BORRASCAS Los anticiclones Son zonas de altas presiones, que al nivel de suelo son centros de divergencia de vientos y en altura nace una corriente descendente. Anticiclón Las borrascas Son zonas de bajas presiones, que al nivel de suelo son centros de convergencia de vientos y en altura nace en ellos una corriente ascendente. Borrasca

10 La presión atmosférica de la superficie se puede representar en mapas de isobaras (líneas que unen los puntos que presentan la misma presión atmosférica)

11 ANTICICLONES Y BORRASCAS Los anticiclones (Altas presiones) Están asociados a buen tiempo (tiempo sin precipitaciones y generalmente soleado). Las borrascas (Bajas presiones) Están asociadas a mal tiempo. (inestabilidad atmosférica y precipitaciones). El viento circula desde alta presiones a las bajas presiones

12 SITUACIÓN ANTICICLÓNICA Imagen de satélite Mapa de isobaras Predicción meteorológica

13 SITUACIÓN DE BORRASCA Imagen de satélite Mapa de isobaras Predicción meteorológica

14 5) HIGRÓMETRO Registra los cambios en la humedad relativa.

15 6) PLUVIÓMETRO Registra las precipitaciones. Pluviómetro Consta de dos recipientes de acero inoxidable. El superior lleva un embudo que permite pasar el agua al inferior, además por su diseño impide la evaporación. La probeta graduada donde se recoge el agua de lluvia se coloca dentro del recipiente inferior. Embudo Probeta graduada Recipientes de acero inoxidable

16 I.E.S Francisco de Goya
