Desgaste de la herramienta CausaSolución Desgaste en incidencia y entalladura a) Velocidad de corte demasiado alta o insuficiente resistencia al desgaste.

Presentaciones similares


Presentación del tema: "Desgaste de la herramienta CausaSolución Desgaste en incidencia y entalladura a) Velocidad de corte demasiado alta o insuficiente resistencia al desgaste."— Transcripción de la presentación:

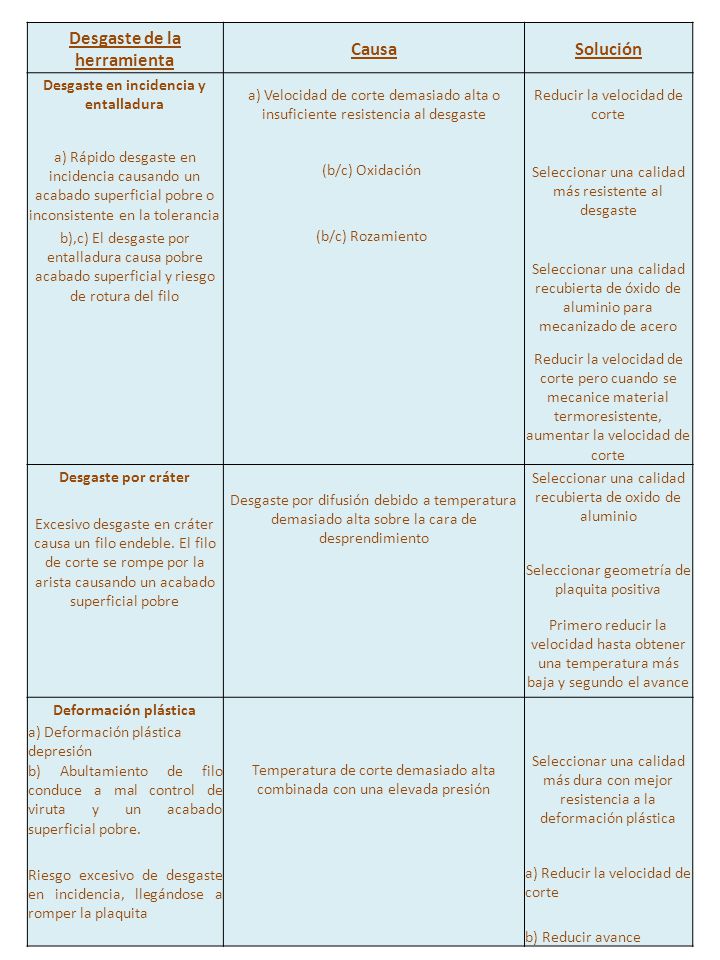

1 Desgaste de la herramienta CausaSolución Desgaste en incidencia y entalladura a) Velocidad de corte demasiado alta o insuficiente resistencia al desgaste Reducir la velocidad de corte a) Rápido desgaste en incidencia causando un acabado superficial pobre o inconsistente en la tolerancia (b/c) Oxidación Seleccionar una calidad más resistente al desgaste b),c) El desgaste por entalladura causa pobre acabado superficial y riesgo de rotura del filo (b/c) Rozamiento Seleccionar una calidad recubierta de óxido de aluminio para mecanizado de acero Reducir la velocidad de corte pero cuando se mecanice material termoresistente, aumentar la velocidad de corte Desgaste por cráter Seleccionar una calidad recubierta de oxido de aluminio Desgaste por difusión debido a temperatura demasiado alta sobre la cara de desprendimiento Excesivo desgaste en cráter causa un filo endeble. El filo de corte se rompe por la arista causando un acabado superficial pobre Seleccionar geometría de plaquita positiva Primero reducir la velocidad hasta obtener una temperatura más baja y segundo el avance Deformación plástica a) Deformación plástica depresión Temperatura de corte demasiado alta combinada con una elevada presión Seleccionar una calidad más dura con mejor resistencia a la deformación plástica b) Abultamiento de filo conduce a mal control de viruta y un acabado superficial pobre. Riesgo excesivo de desgaste en incidencia, llegándose a romper la plaquita a) Reducir la velocidad de corte b) Reducir avance

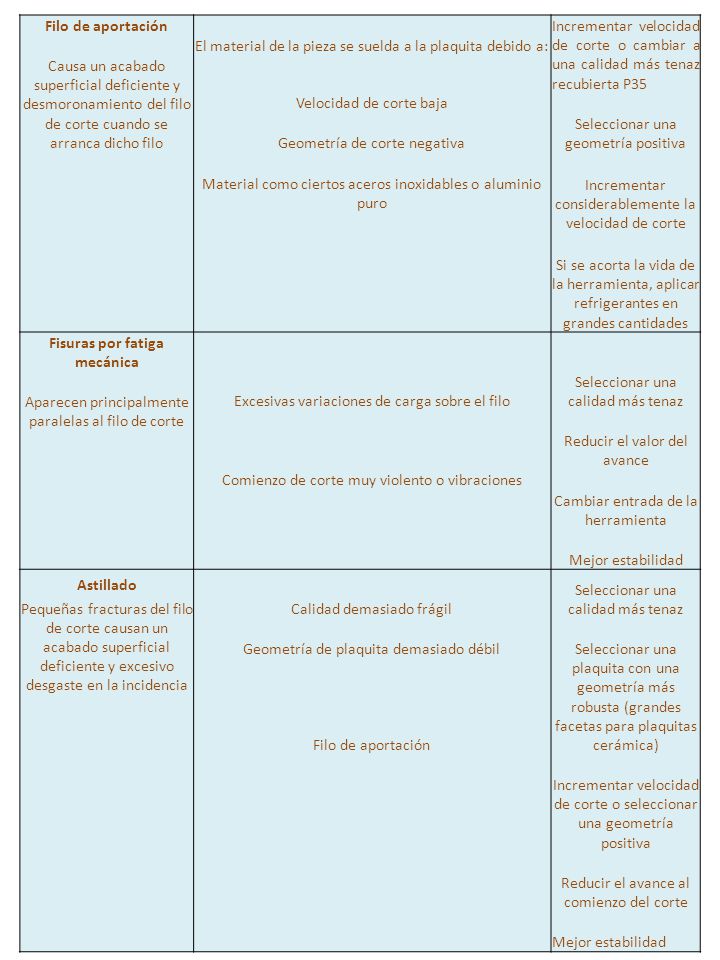

2 Filo de aportación El material de la pieza se suelda a la plaquita debido a: Incrementar velocidad de corte o cambiar a una calidad más tenaz recubierta P35 Causa un acabado superficial deficiente y desmoronamiento del filo de corte cuando se arranca dicho filo Velocidad de corte baja Seleccionar una geometría positiva Geometría de corte negativa Material como ciertos aceros inoxidables o aluminio puro Incrementar considerablemente la velocidad de corte Si se acorta la vida de la herramienta, aplicar refrigerantes en grandes cantidades Fisuras por fatiga mecánica Excesivas variaciones de carga sobre el filo Seleccionar una calidad más tenaz Aparecen principalmente paralelas al filo de corte Comienzo de corte muy violento o vibraciones Reducir el valor del avance Cambiar entrada de la herramienta Mejor estabilidad Astillado Seleccionar una calidad más tenaz Pequeñas fracturas del filo de corte causan un acabado superficial deficiente y excesivo desgaste en la incidencia Calidad demasiado frágil Geometría de plaquita demasiado débil Seleccionar una plaquita con una geometría más robusta (grandes facetas para plaquitas cerámica) Filo de aportación Incrementar velocidad de corte o seleccionar una geometría positiva Reducir el avance al comienzo del corte Mejor estabilidad

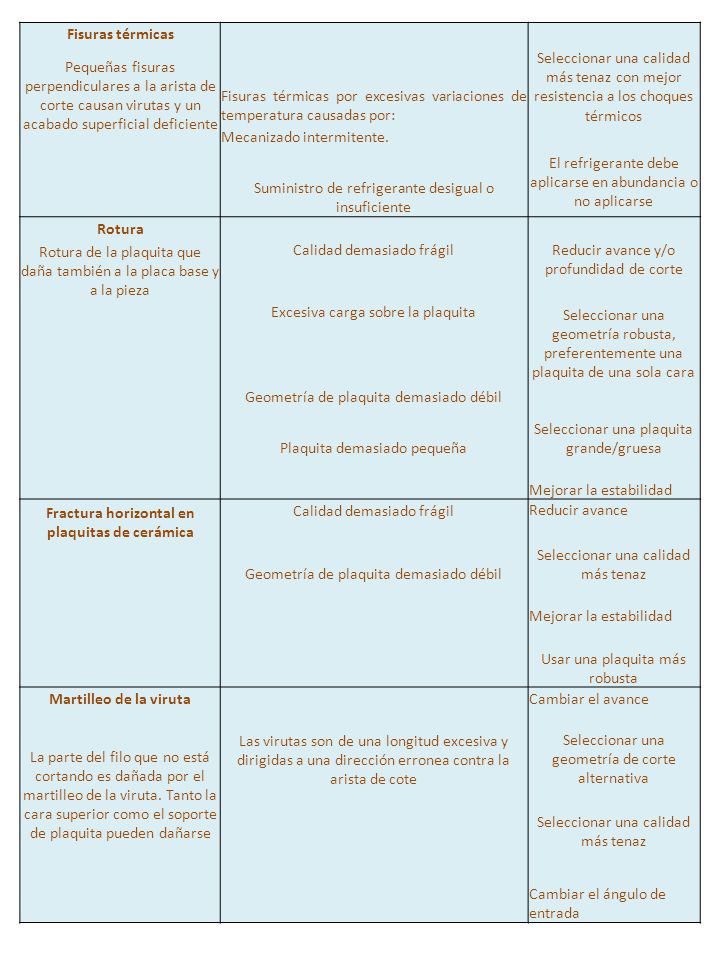

3 Fisuras térmicas Pequeñas fisuras perpendiculares a la arista de corte causan virutas y un acabado superficial deficiente Fisuras térmicas por excesivas variaciones de temperatura causadas por: Seleccionar una calidad más tenaz con mejor resistencia a los choques térmicos Mecanizado intermitente. El refrigerante debe aplicarse en abundancia o no aplicarse Suministro de refrigerante desigual o insuficiente Rotura Reducir avance y/o profundidad de corte Rotura de la plaquita que daña también a la placa base y a la pieza Calidad demasiado frágil Excesiva carga sobre la plaquita Seleccionar una geometría robusta, preferentemente una plaquita de una sola cara Geometría de plaquita demasiado débil Seleccionar una plaquita grande/gruesa Plaquita demasiado pequeña Mejorar la estabilidad Fractura horizontal en plaquitas de cerámica Calidad demasiado frágil Reducir avance Geometría de plaquita demasiado débil Seleccionar una calidad más tenaz Mejorar la estabilidad Usar una plaquita más robusta Martilleo de la viruta Cambiar el avance Las virutas son de una longitud excesiva y dirigidas a una dirección erronea contra la arista de cote La parte del filo que no está cortando es dañada por el martilleo de la viruta. Tanto la cara superior como el soporte de plaquita pueden dañarse Seleccionar una geometría de corte alternativa Seleccionar una calidad más tenaz Cambiar el ángulo de entrada

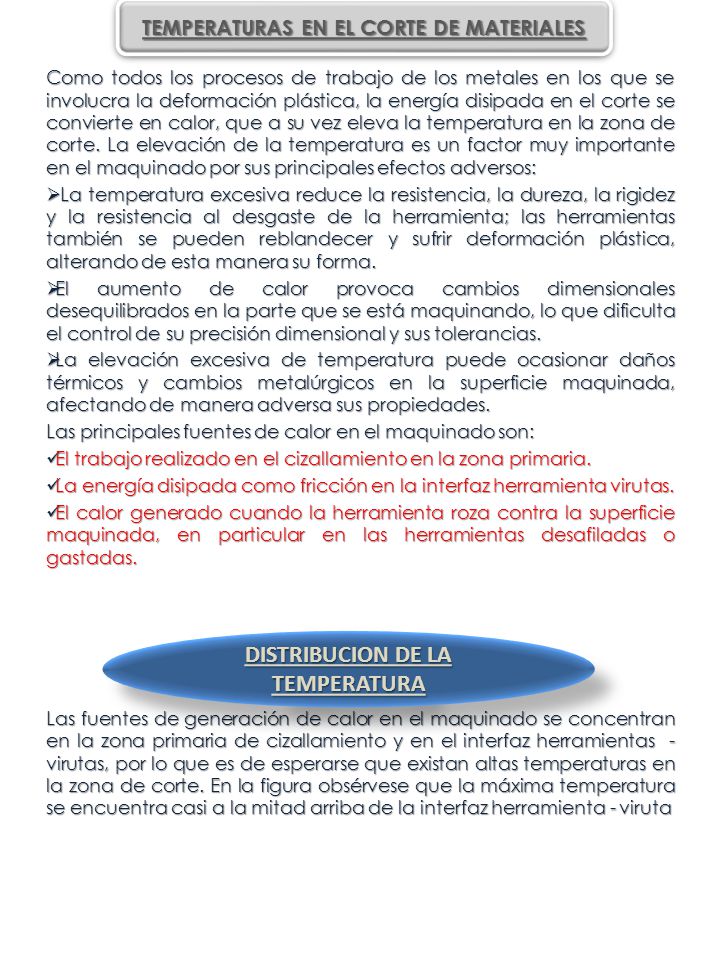

4 Como todos los procesos de trabajo de los metales en los que se involucra la deformación plástica, la energía disipada en el corte se convierte en calor, que a su vez eleva la temperatura en la zona de corte. La elevación de la temperatura es un factor muy importante en el maquinado por sus principales efectos adversos: La temperatura excesiva reduce la resistencia, la dureza, la rigidez y la resistencia al desgaste de la herramienta; las herramientas también se pueden reblandecer y sufrir deformación plástica, alterando de esta manera su forma. La temperatura excesiva reduce la resistencia, la dureza, la rigidez y la resistencia al desgaste de la herramienta; las herramientas también se pueden reblandecer y sufrir deformación plástica, alterando de esta manera su forma. El aumento de calor provoca cambios dimensionales desequilibrados en la parte que se está maquinando, lo que dificulta el control de su precisión dimensional y sus tolerancias. El aumento de calor provoca cambios dimensionales desequilibrados en la parte que se está maquinando, lo que dificulta el control de su precisión dimensional y sus tolerancias. La elevación excesiva de temperatura puede ocasionar daños térmicos y cambios metalúrgicos en la superficie maquinada, afectando de manera adversa sus propiedades. La elevación excesiva de temperatura puede ocasionar daños térmicos y cambios metalúrgicos en la superficie maquinada, afectando de manera adversa sus propiedades. Las principales fuentes de calor en el maquinado son: El trabajo realizado en el cizallamiento en la zona primaria. El trabajo realizado en el cizallamiento en la zona primaria. La energía disipada como fricción en la interfaz herramienta virutas. La energía disipada como fricción en la interfaz herramienta virutas. El calor generado cuando la herramienta roza contra la superficie maquinada, en particular en las herramientas desafiladas o gastadas. El calor generado cuando la herramienta roza contra la superficie maquinada, en particular en las herramientas desafiladas o gastadas. Las fuentes de generación de calor en el maquinado se concentran en la zona primaria de cizallamiento y en el interfaz herramientas - virutas, por lo que es de esperarse que existan altas temperaturas en la zona de corte. En la figura obsérvese que la máxima temperatura se encuentra casi a la mitad arriba de la interfaz herramienta - viruta TEMPERATURAS EN EL CORTE DE MATERIALES DISTRIBUCION DE LA TEMPERATURA

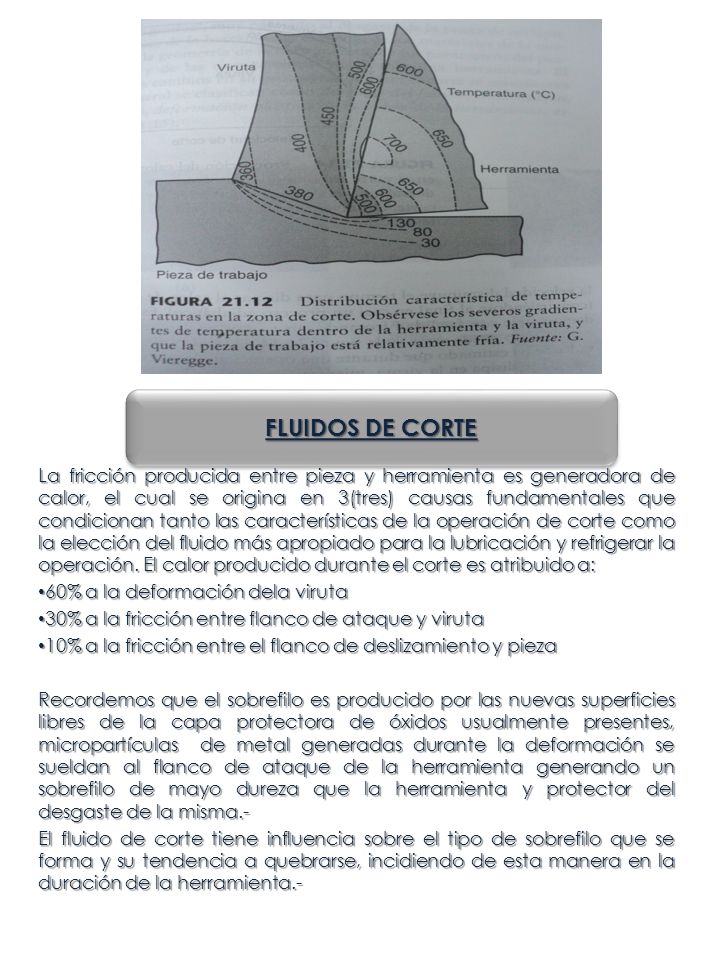

5 La fricción producida entre pieza y herramienta es generadora de calor, el cual se origina en 3(tres) causas fundamentales que condicionan tanto las características de la operación de corte como la elección del fluido más apropiado para la lubricación y refrigerar la operación. El calor producido durante el corte es atribuido a: 60% a la deformación dela viruta 60% a la deformación dela viruta 30% a la fricción entre flanco de ataque y viruta 30% a la fricción entre flanco de ataque y viruta 10% a la fricción entre el flanco de deslizamiento y pieza 10% a la fricción entre el flanco de deslizamiento y pieza Recordemos que el sobrefilo es producido por las nuevas superficies libres de la capa protectora de óxidos usualmente presentes, micropartículas de metal generadas durante la deformación se sueldan al flanco de ataque de la herramienta generando un sobrefilo de mayo dureza que la herramienta y protector del desgaste de la misma.- El fluido de corte tiene influencia sobre el tipo de sobrefilo que se forma y su tendencia a quebrarse, incidiendo de esta manera en la duración de la herramienta.- FLUIDOS DE CORTE

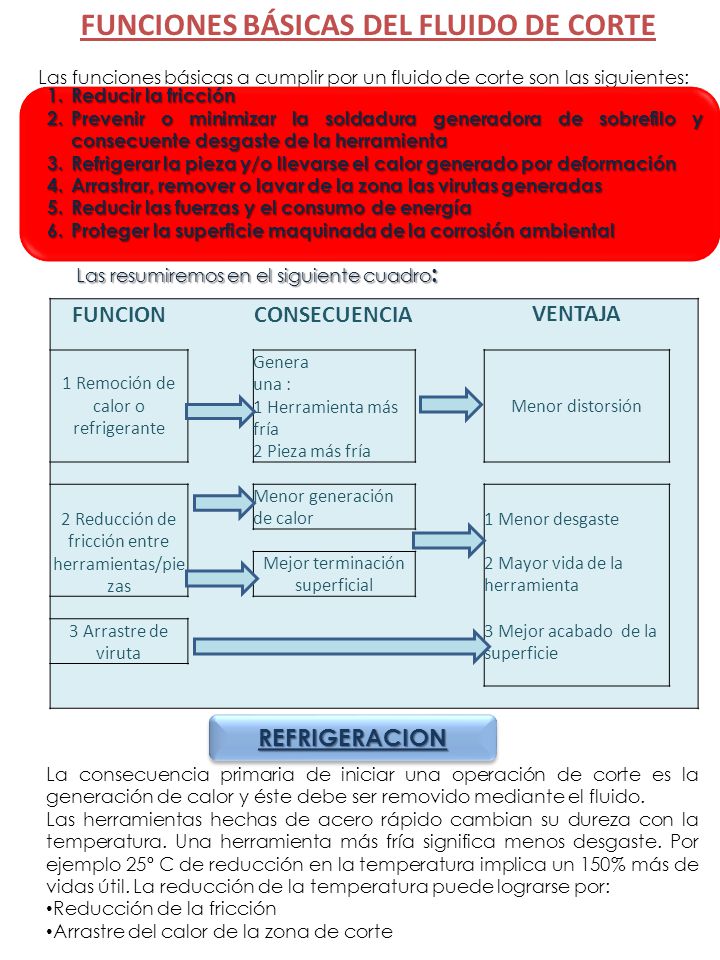

6 FUNCION CONSECUENCIA VENTAJA 1 Remoción de calor o refrigerante Genera una : Menor distorsión 1 Herramienta más fría 2 Pieza más fría 2 Reducción de fricción entre herramientas/pie zas Menor generación de calor1 Menor desgaste Mejor terminación superficial 2 Mayor vida de la herramienta 3 Arrastre de viruta 3 Mejor acabado de la superficie La consecuencia primaria de iniciar una operación de corte es la generación de calor y éste debe ser removido mediante el fluido. Las herramientas hechas de acero rápido cambian su dureza con la temperatura. Una herramienta más fría significa menos desgaste. Por ejemplo 25º C de reducción en la temperatura implica un 150% más de vidas útil. La reducción de la temperatura puede lograrse por: Reducción de la fricción Arrastre del calor de la zona de corte REFRIGERACIONREFRIGERACION FUNCIONES BÁSICAS DEL FLUIDO DE CORTE Las funciones básicas a cumplir por un fluido de corte son las siguientes: 1.Reducir la fricción 2.Prevenir o minimizar la soldadura generadora de sobrefilo y consecuente desgaste de la herramienta 3.Refrigerar la pieza y/o llevarse el calor generado por deformación 4.Arrastrar, remover o lavar de la zona las virutas generadas 5.Reducir las fuerzas y el consumo de energía 6.Proteger la superficie maquinada de la corrosión ambiental Las resumiremos en el siguiente cuadro :

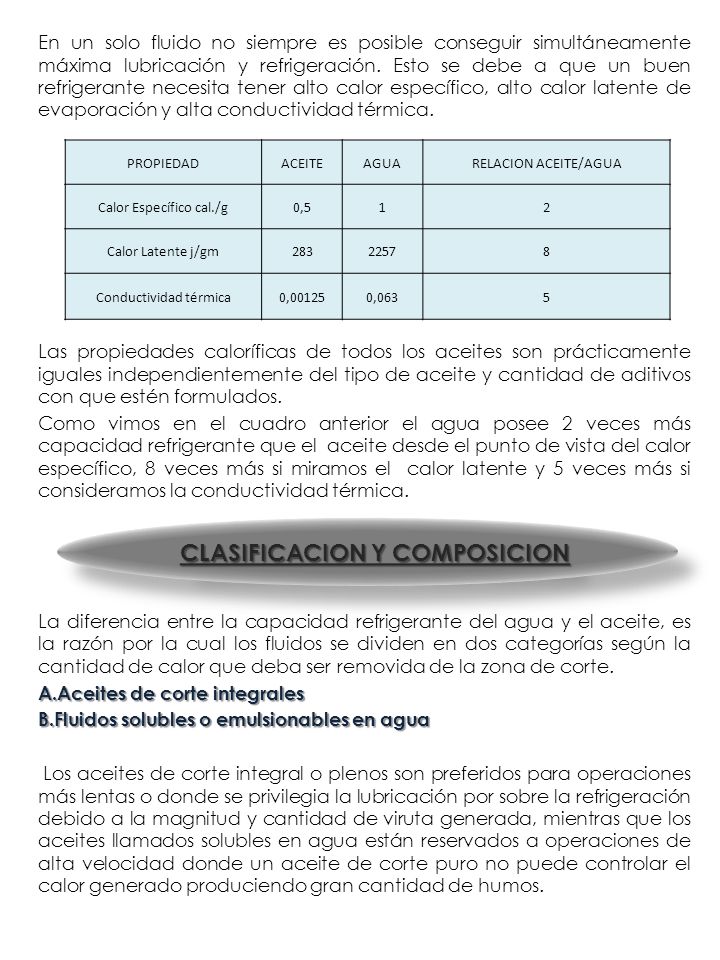

7 En un solo fluido no siempre es posible conseguir simultáneamente máxima lubricación y refrigeración. Esto se debe a que un buen refrigerante necesita tener alto calor específico, alto calor latente de evaporación y alta conductividad térmica. Las propiedades caloríficas de todos los aceites son prácticamente iguales independientemente del tipo de aceite y cantidad de aditivos con que estén formulados. Como vimos en el cuadro anterior el agua posee 2 veces más capacidad refrigerante que el aceite desde el punto de vista del calor específico, 8 veces más si miramos el calor latente y 5 veces más si consideramos la conductividad térmica. La diferencia entre la capacidad refrigerante del agua y el aceite, es la razón por la cual los fluidos se dividen en dos categorías según la cantidad de calor que deba ser removida de la zona de corte. A.Aceites de corte integrales B.Fluidos solubles o emulsionables en agua Los aceites de corte integral o plenos son preferidos para operaciones más lentas o donde se privilegia la lubricación por sobre la refrigeración debido a la magnitud y cantidad de viruta generada, mientras que los aceites llamados solubles en agua están reservados a operaciones de alta velocidad donde un aceite de corte puro no puede controlar el calor generado produciendo gran cantidad de humos. CLASIFICACION Y COMPOSICION CLASIFICACION Y COMPOSICION PROPIEDADACEITEAGUARELACION ACEITE/AGUA Calor Específico cal./g0,512 Calor Latente j/gm Conductividad térmica0,001250,0635

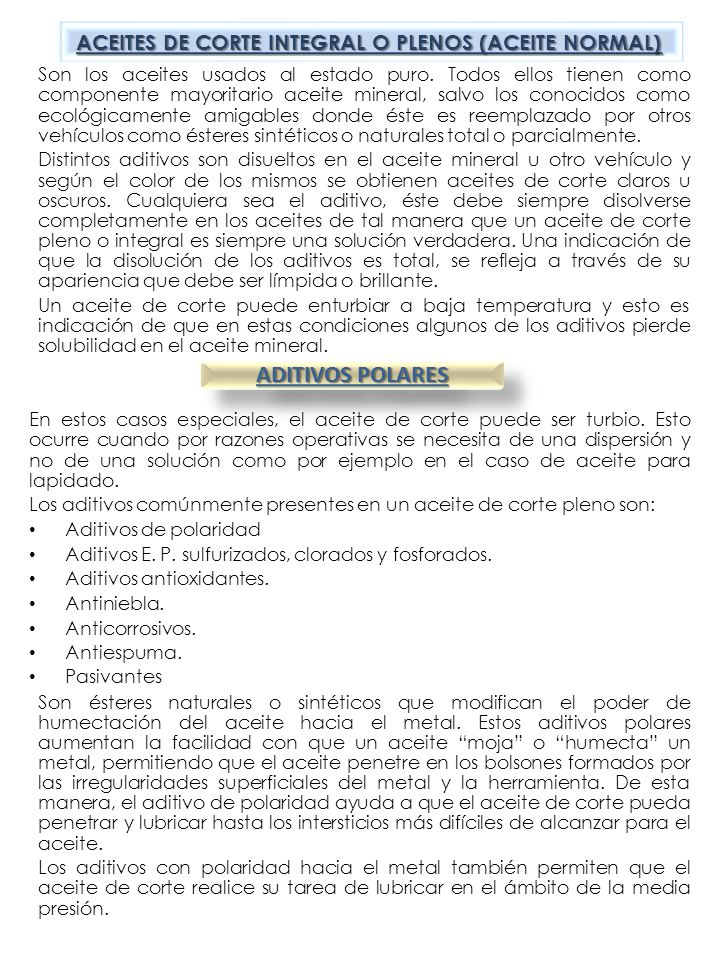

8 Son los aceites usados al estado puro. Todos ellos tienen como componente mayoritario aceite mineral, salvo los conocidos como ecológicamente amigables donde éste es reemplazado por otros vehículos como ésteres sintéticos o naturales total o parcialmente. Distintos aditivos son disueltos en el aceite mineral u otro vehículo y según el color de los mismos se obtienen aceites de corte claros u oscuros. Cualquiera sea el aditivo, éste debe siempre disolverse completamente en los aceites de tal manera que un aceite de corte pleno o integral es siempre una solución verdadera. Una indicación de que la disolución de los aditivos es total, se refleja a través de su apariencia que debe ser límpida o brillante. Un aceite de corte puede enturbiar a baja temperatura y esto es indicación de que en estas condiciones algunos de los aditivos pierde solubilidad en el aceite mineral. En estos casos especiales, el aceite de corte puede ser turbio. Esto ocurre cuando por razones operativas se necesita de una dispersión y no de una solución como por ejemplo en el caso de aceite para lapidado. Los aditivos comúnmente presentes en un aceite de corte pleno son: Aditivos de polaridad Aditivos E. P. sulfurizados, clorados y fosforados. Aditivos antioxidantes. Antiniebla. Anticorrosivos. Antiespuma. Pasivantes Son ésteres naturales o sintéticos que modifican el poder de humectación del aceite hacia el metal. Estos aditivos polares aumentan la facilidad con que un aceite moja o humecta un metal, permitiendo que el aceite penetre en los bolsones formados por las irregularidades superficiales del metal y la herramienta. De esta manera, el aditivo de polaridad ayuda a que el aceite de corte pueda penetrar y lubricar hasta los intersticios más difíciles de alcanzar para el aceite. Los aditivos con polaridad hacia el metal también permiten que el aceite de corte realice su tarea de lubricar en el ámbito de la media presión. ADITIVOS POLARES ACEITES DE CORTE INTEGRAL O PLENOS (ACEITE NORMAL)

9 Los aceites minerales contienen hidrocarburos de distinto tipo según el origen del petróleo del cual han sido extraídos. Ya se ha considerado en este trabajo la composición de un aceite mineral base. A los efectos del análisis recordamos que todo aceite mineral contiene hidrocarburos: Aromáticos Aromáticos Nafténicos Nafténicos Parafínicos Parafínicos Un aceite refinado adecuadamente incluyendo hidrotratamiento catalítico tiene un contenido aproximado de 8% de aromáticos, que son los que más sensibilizan la piel. Dentro de los aromáticos los llamados HAPC (Hidrocarburos aromáticos policíclicos) son los que pueden ser cancerígenos para la piel. Las bondades de un aceite mineral de estas características inciden directamente en las condiciones de salubridad de un aceite de corte pleno. CONTENIDOS DE POLIAROMÁTICOS POR HPCL
