Presentación del tema: "GEOLOGIA DEL PETROLEO CURSOS DE PETROLEO GRAL MOSCONI."— Transcripción de la presentación:

1

2 GEOLOGIA DEL PETROLEO CURSOS DE PETROLEO GRAL MOSCONI

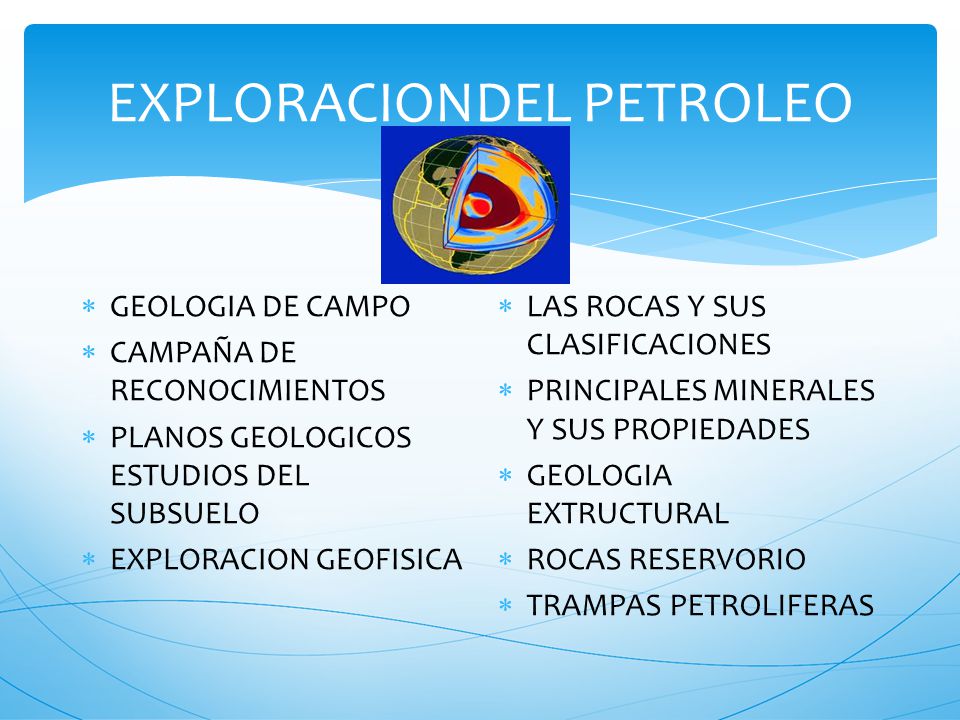

3 EXPLORACIONDEL PETROLEO GEOLOGIA DE CAMPO CAMPAÑA DE RECONOCIMIENTOS PLANOS GEOLOGICOS ESTUDIOS DEL SUBSUELO EXPLORACION GEOFISICA LAS ROCAS Y SUS CLASIFICACIONES PRINCIPALES MINERALES Y SUS PROPIEDADES GEOLOGIA EXTRUCTURAL ROCAS RESERVORIO TRAMPAS PETROLIFERAS

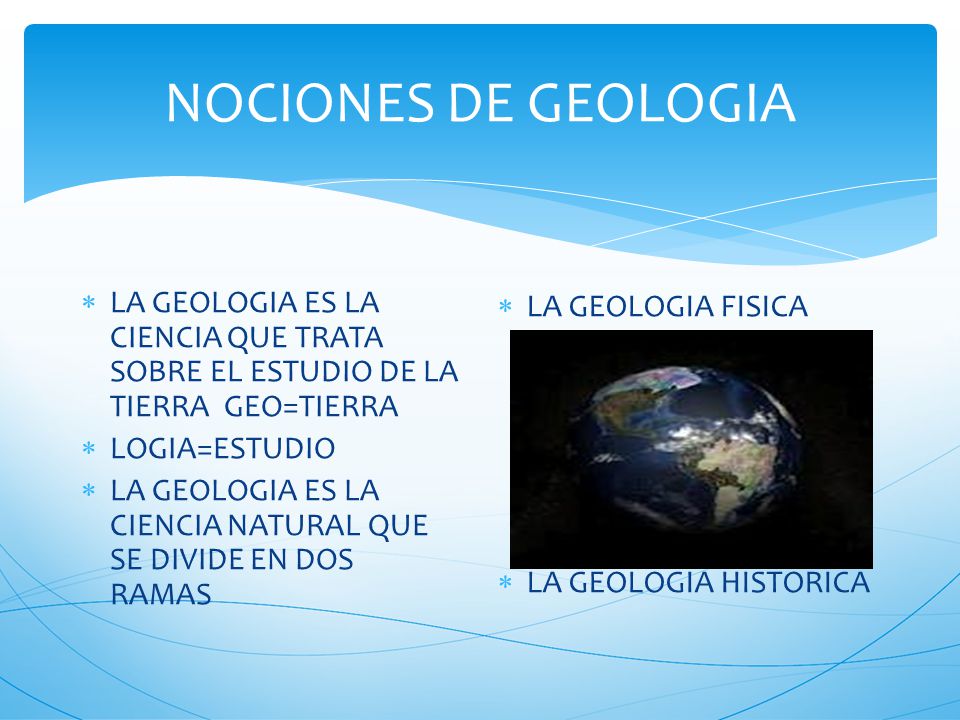

4 NOCIONES DE GEOLOGIA LA GEOLOGIA ES LA CIENCIA QUE TRATA SOBRE EL ESTUDIO DE LA TIERRA GEO=TIERRA LOGIA=ESTUDIO LA GEOLOGIA ES LA CIENCIA NATURAL QUE SE DIVIDE EN DOS RAMAS LA GEOLOGIA FISICA LA GEOLOGIA HISTORICA

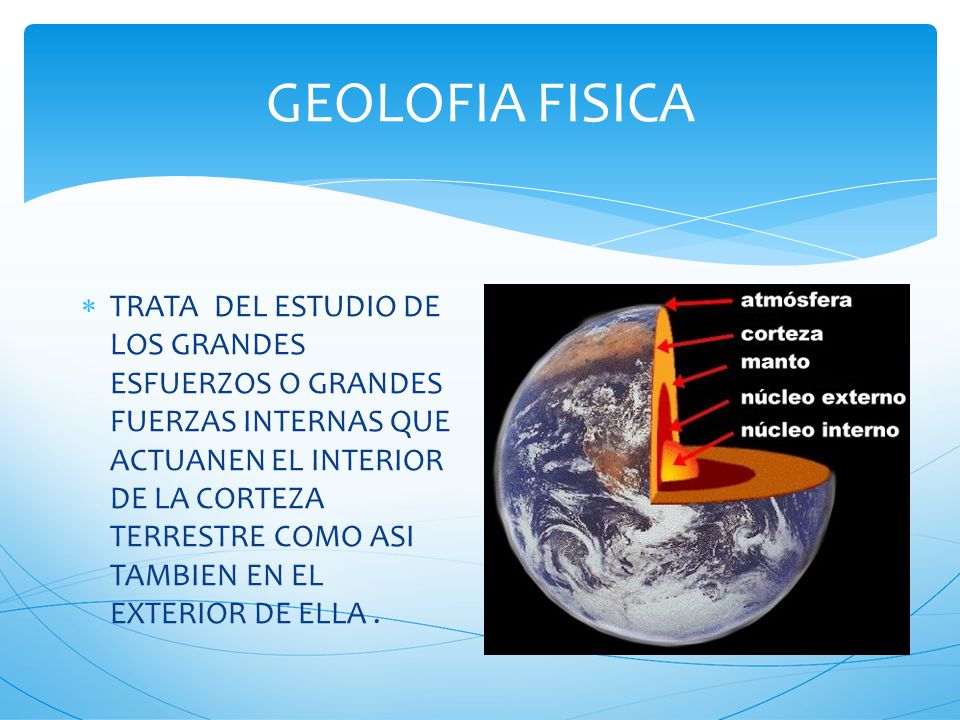

5 GEOLOFIA FISICA TRATA DEL ESTUDIO DE LOS GRANDES ESFUERZOS O GRANDES FUERZAS INTERNAS QUE ACTUANEN EL INTERIOR DE LA CORTEZA TERRESTRE COMO ASI TAMBIEN EN EL EXTERIOR DE ELLA.

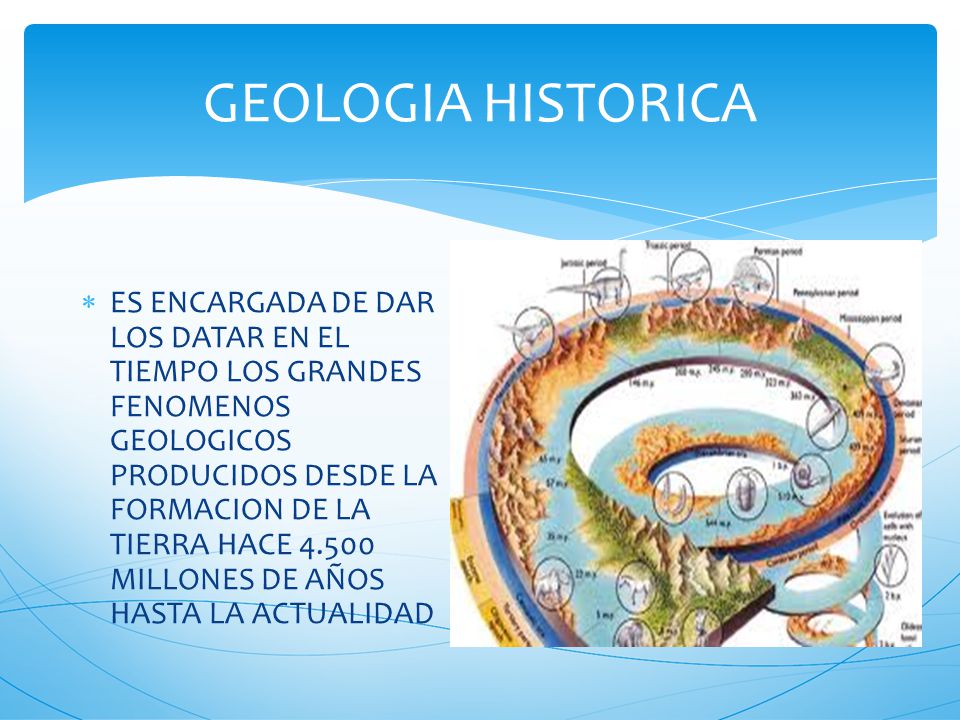

6 GEOLOGIA HISTORICA ES ENCARGADA DE DAR LOS DATAR EN EL TIEMPO LOS GRANDES FENOMENOS GEOLOGICOS PRODUCIDOS DESDE LA FORMACION DE LA TIERRA HACE MILLONES DE AÑOS HASTA LA ACTUALIDAD

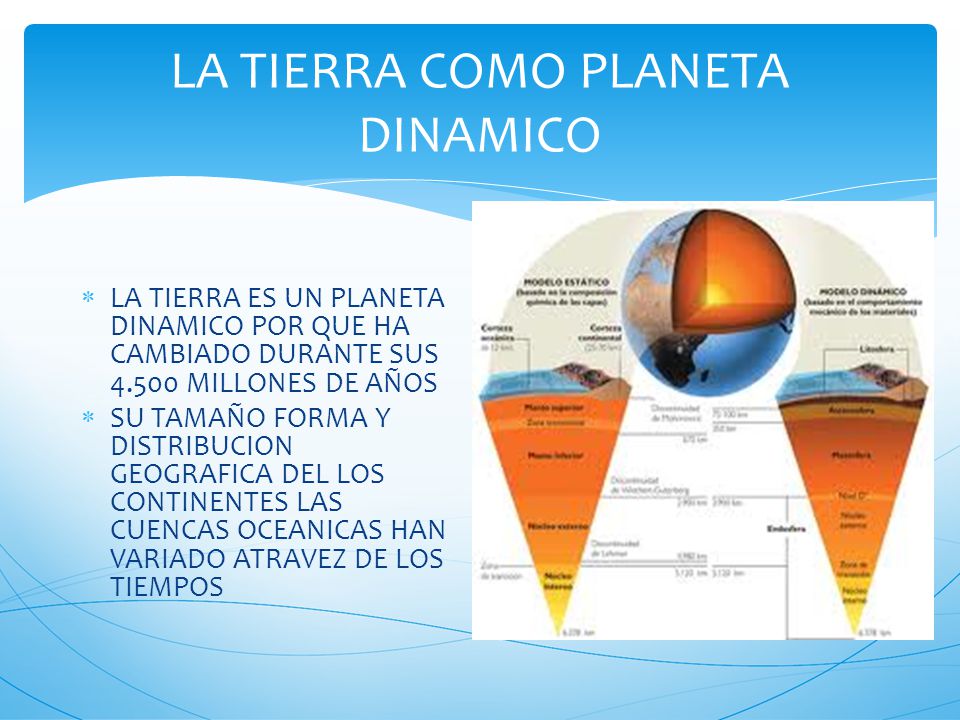

7 LA TIERRA COMO PLANETA DINAMICO LA TIERRA ES UN PLANETA DINAMICO POR QUE HA CAMBIADO DURANTE SUS MILLONES DE AÑOS SU TAMAÑO FORMA Y DISTRIBUCION GEOGRAFICA DEL LOS CONTINENTES LAS CUENCAS OCEANICAS HAN VARIADO ATRAVEZ DE LOS TIEMPOS

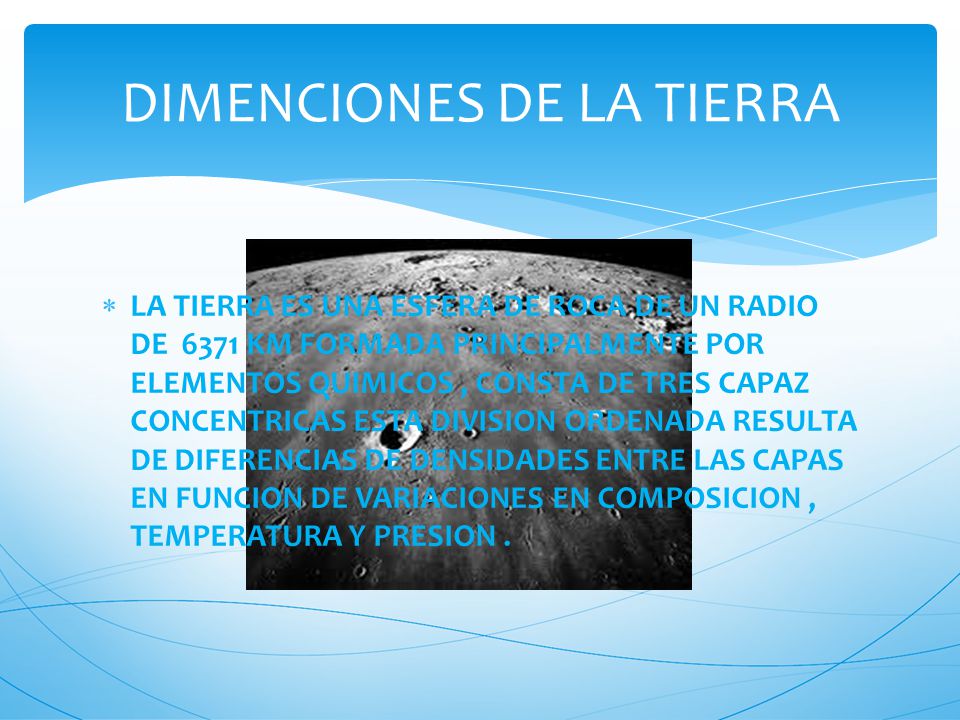

8 LA TIERRA ES UNA ESFERA DE ROCA DE UN RADIO DE 6371 KM FORMADA PRINCIPALMENTE POR ELEMENTOS QUIMICOS, CONSTA DE TRES CAPAZ CONCENTRICAS ESTA DIVISION ORDENADA RESULTA DE DIFERENCIAS DE DENSIDADES ENTRE LAS CAPAS EN FUNCION DE VARIACIONES EN COMPOSICION, TEMPERATURA Y PRESION. DIMENCIONES DE LA TIERRA

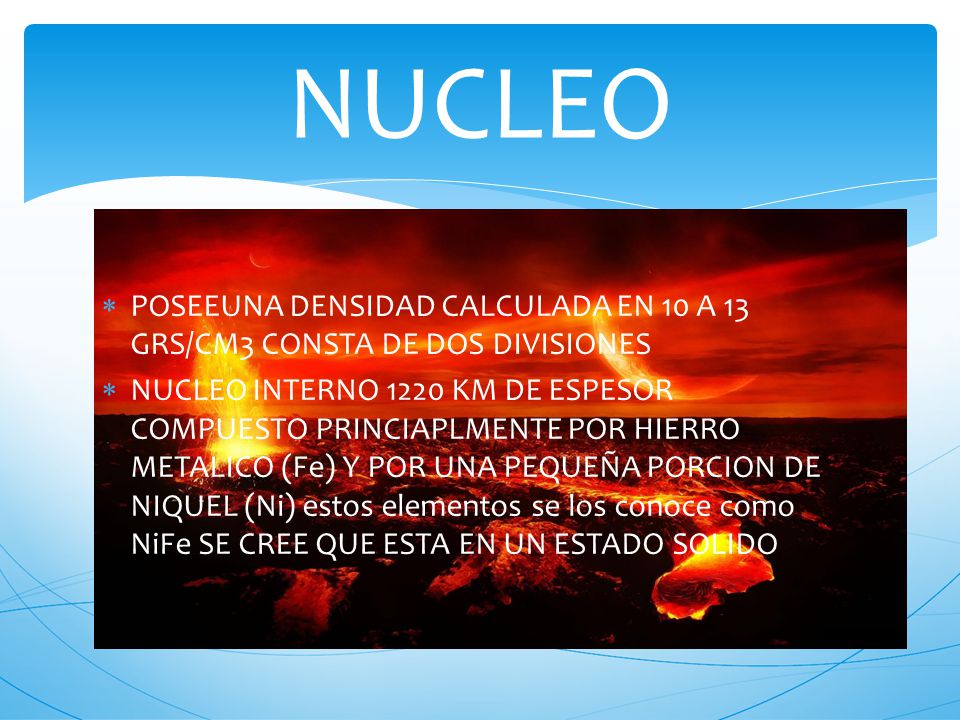

9 POSEEUNA DENSIDAD CALCULADA EN 10 A 13 GRS/CM3 CONSTA DE DOS DIVISIONES NUCLEO INTERNO 1220 KM DE ESPESOR COMPUESTO PRINCIAPLMENTE POR HIERRO METALICO (Fe) Y POR UNA PEQUEÑA PORCION DE NIQUEL (Ni) estos elementos se los conoce como NiFe SE CREE QUE ESTA EN UN ESTADO SOLIDO NUCLEO

10 RODEA AL NUCLEO ES MENOS DENSO DE QUE EL NUCLEO DE 3,3 A 5,7 GR/CM3 COMPUESTO PRINCIPALMENTE DE SILICE (Si) y MAGNESIO (Mg) Y SE CONOCE COMO SiMa. CONSTA CON DOS DIVISIONES MANTO INFERIOR MANTO SUPERIOR Y MIDE 2900 KM MANTO

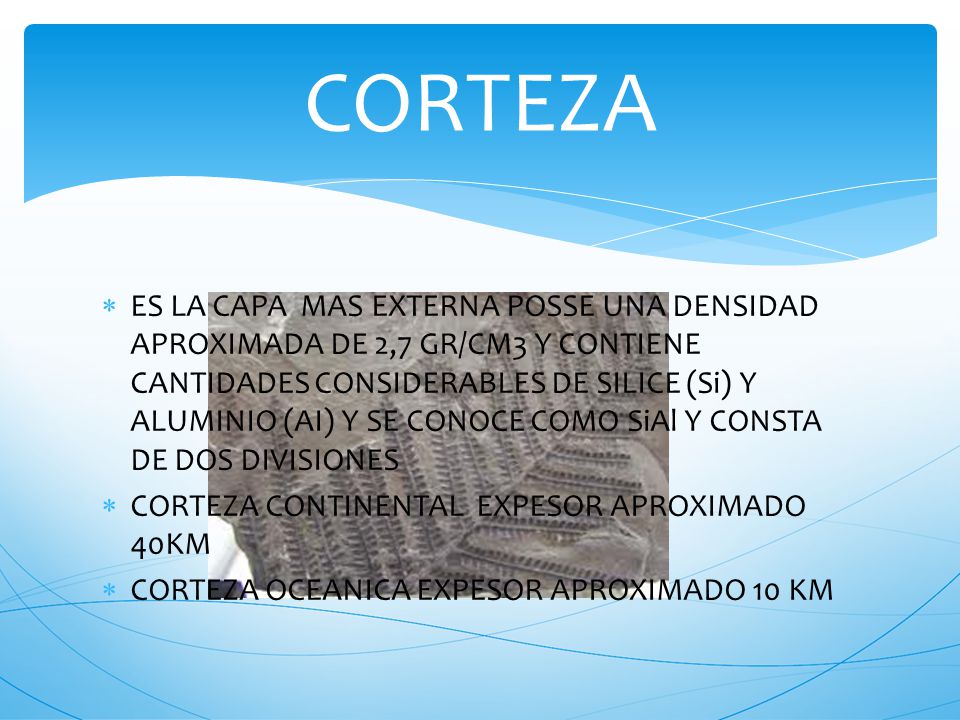

11 ES LA CAPA MAS EXTERNA POSSE UNA DENSIDAD APROXIMADA DE 2,7 GR/CM3 Y CONTIENE CANTIDADES CONSIDERABLES DE SILICE (Si) Y ALUMINIO (AI) Y SE CONOCE COMO SiAl Y CONSTA DE DOS DIVISIONES CORTEZA CONTINENTAL EXPESOR APROXIMADO 40KM CORTEZA OCEANICA EXPESOR APROXIMADO 10 KM CORTEZA

12 REDEA EL MANTO POSSE UN EXPESOR APROXIMADO DE 300 KM TIENE LA MISMA COMPOSICION QUE EL MANTO INFERIOR PERO SU COMPORTAMIENTO ES PLASTICO Y FLUYE LENTAMENTE. LA FUSION TEMPERATURA 1400 º C PARCIAL DENTRO DE LA ASTENOSFERA PRODUCE MAGMA (ROCA FUNDIDA) PARTE DEL CUAL SUBE A LA SUPERFICIE POR QUE ES MENOS DENSO QUE LA ROCA DE LA CUAL DERIVO. ASTENOSFERA

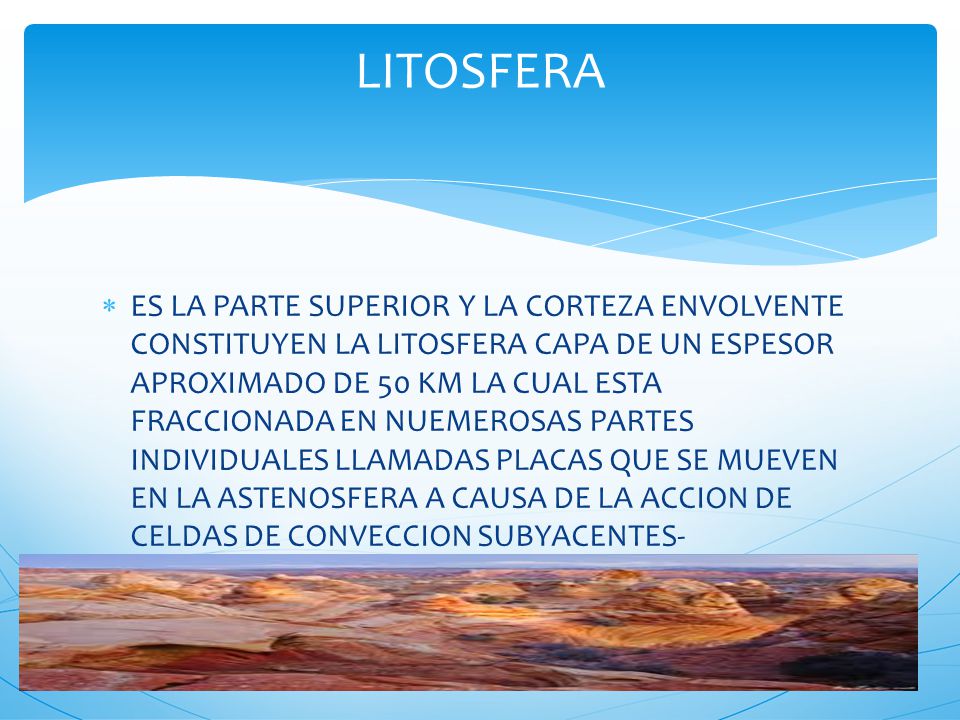

13 ES LA PARTE SUPERIOR Y LA CORTEZA ENVOLVENTE CONSTITUYEN LA LITOSFERA CAPA DE UN ESPESOR APROXIMADO DE 50 KM LA CUAL ESTA FRACCIONADA EN NUEMEROSAS PARTES INDIVIDUALES LLAMADAS PLACAS QUE SE MUEVEN EN LA ASTENOSFERA A CAUSA DE LA ACCION DE CELDAS DE CONVECCION SUBYACENTES- LITOSFERA

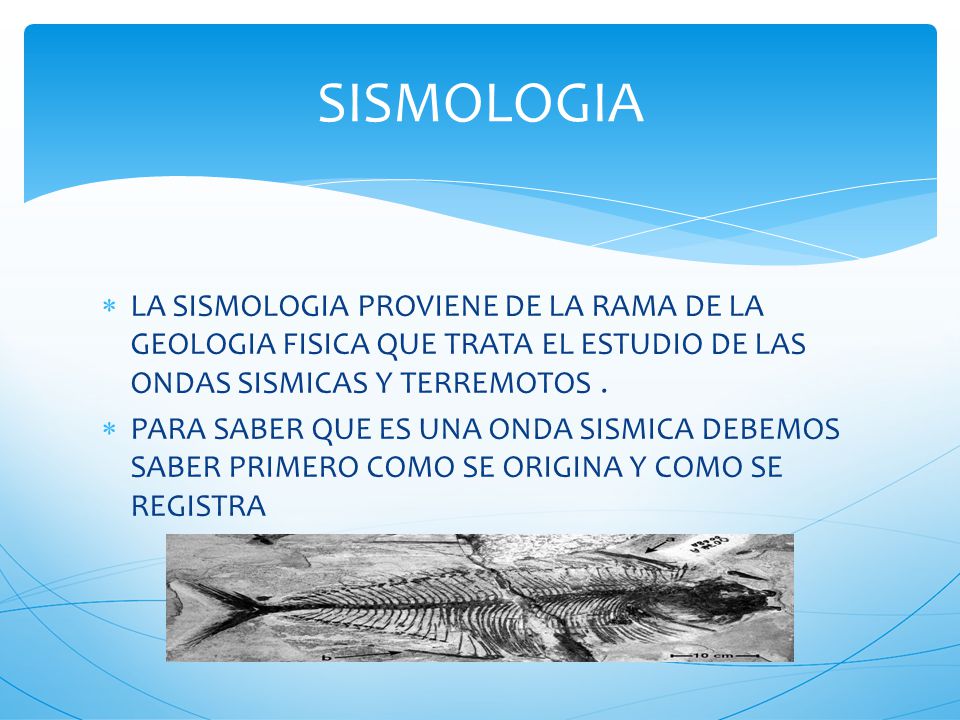

14 LA SISMOLOGIA PROVIENE DE LA RAMA DE LA GEOLOGIA FISICA QUE TRATA EL ESTUDIO DE LAS ONDAS SISMICAS Y TERREMOTOS. PARA SABER QUE ES UNA ONDA SISMICA DEBEMOS SABER PRIMERO COMO SE ORIGINA Y COMO SE REGISTRA SISMOLOGIA

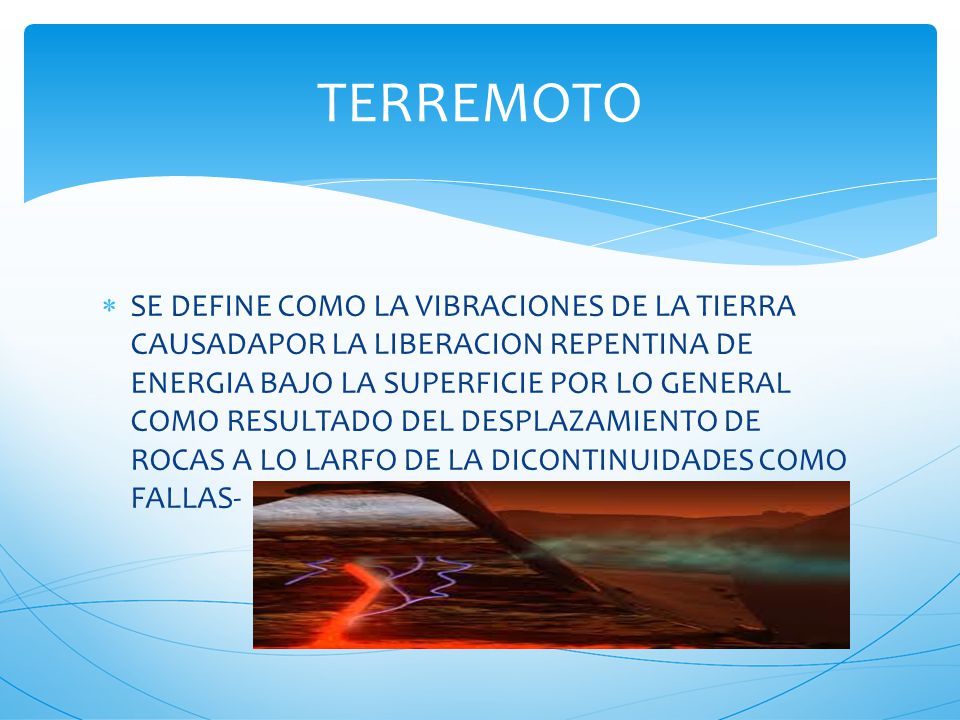

15 SE DEFINE COMO LA VIBRACIONES DE LA TIERRA CAUSADAPOR LA LIBERACION REPENTINA DE ENERGIA BAJO LA SUPERFICIE POR LO GENERAL COMO RESULTADO DEL DESPLAZAMIENTO DE ROCAS A LO LARFO DE LA DICONTINUIDADES COMO FALLAS- TERREMOTO

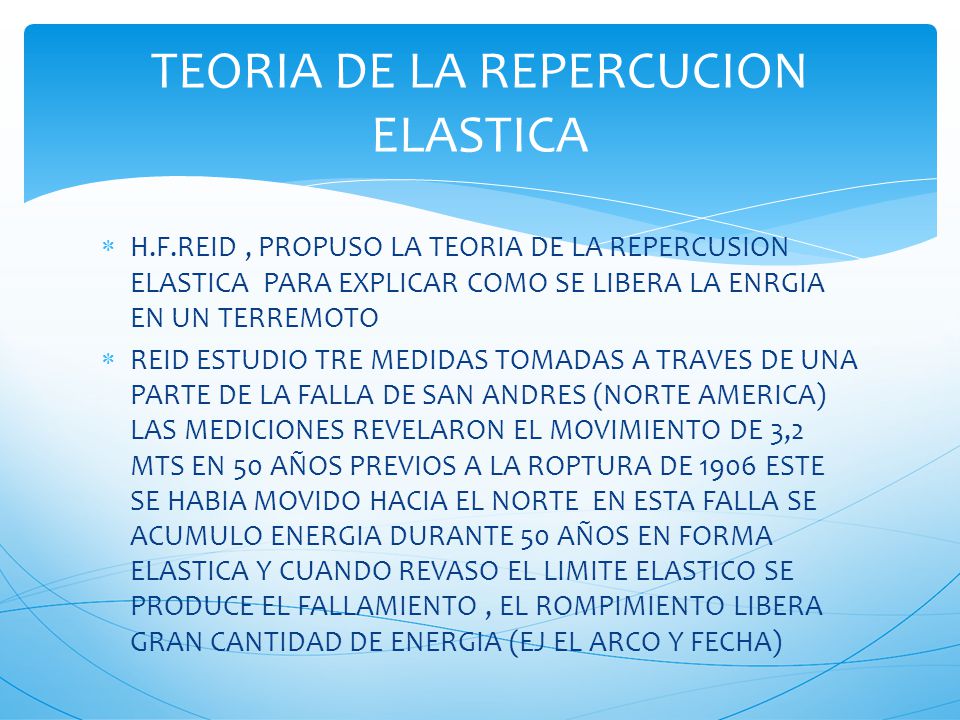

16 H.F.REID, PROPUSO LA TEORIA DE LA REPERCUSION ELASTICA PARA EXPLICAR COMO SE LIBERA LA ENRGIA EN UN TERREMOTO REID ESTUDIO TRE MEDIDAS TOMADAS A TRAVES DE UNA PARTE DE LA FALLA DE SAN ANDRES (NORTE AMERICA) LAS MEDICIONES REVELARON EL MOVIMIENTO DE 3,2 MTS EN 50 AÑOS PREVIOS A LA ROPTURA DE 1906 ESTE SE HABIA MOVIDO HACIA EL NORTE EN ESTA FALLA SE ACUMULO ENERGIA DURANTE 50 AÑOS EN FORMA ELASTICA Y CUANDO REVASO EL LIMITE ELASTICO SE PRODUCE EL FALLAMIENTO, EL ROMPIMIENTO LIBERA GRAN CANTIDAD DE ENERGIA (EJ EL ARCO Y FECHA) TEORIA DE LA REPERCUCION ELASTICA

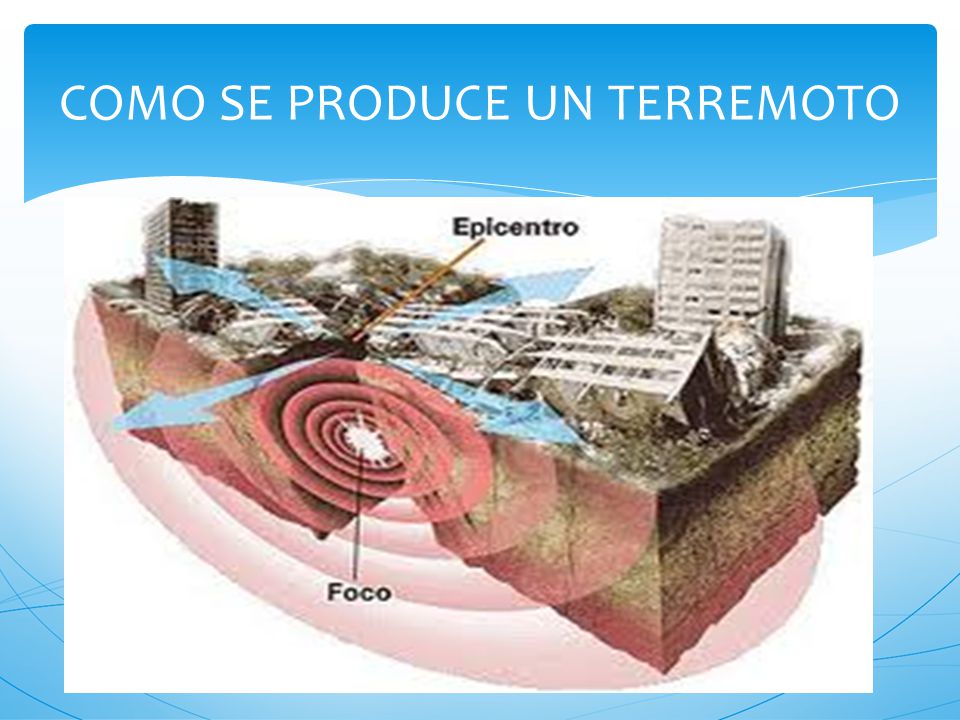

17 COMO SE PRODUCE UN TERREMOTO

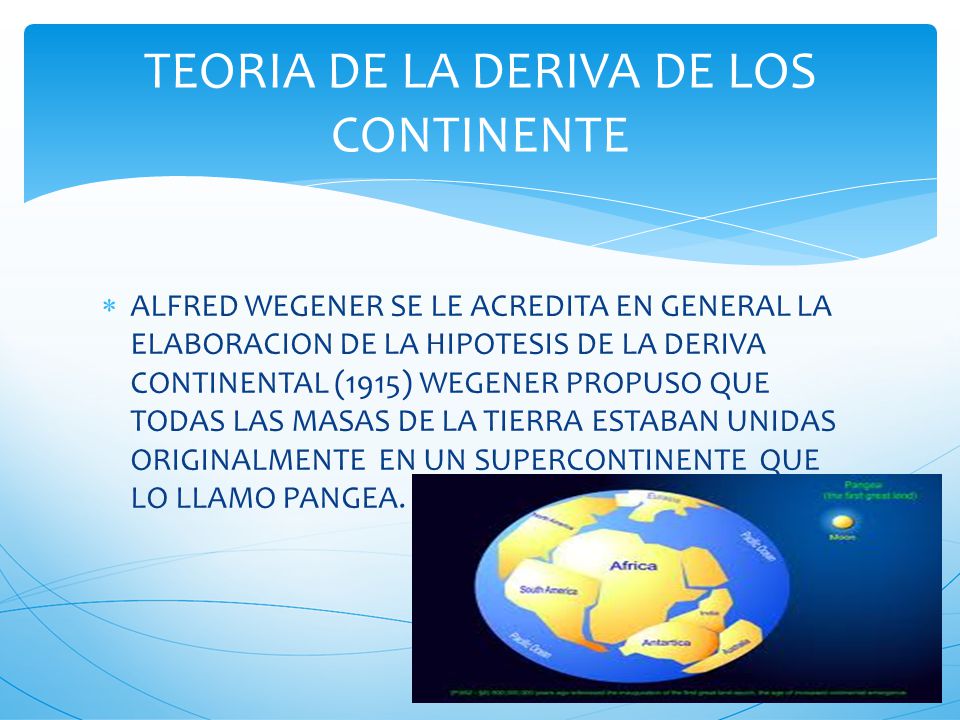

18 ALFRED WEGENER SE LE ACREDITA EN GENERAL LA ELABORACION DE LA HIPOTESIS DE LA DERIVA CONTINENTAL (1915) WEGENER PROPUSO QUE TODAS LAS MASAS DE LA TIERRA ESTABAN UNIDAS ORIGINALMENTE EN UN SUPERCONTINENTE QUE LO LLAMO PANGEA. TEORIA DE LA DERIVA DE LOS CONTINENTE

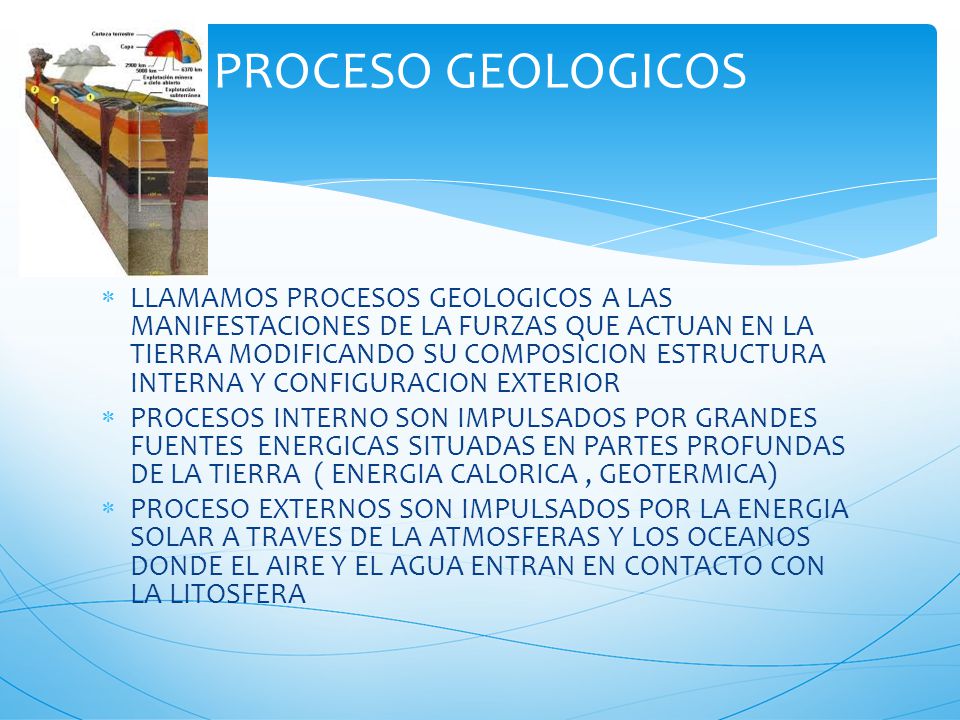

19 LLAMAMOS PROCESOS GEOLOGICOS A LAS MANIFESTACIONES DE LA FURZAS QUE ACTUAN EN LA TIERRA MODIFICANDO SU COMPOSICION ESTRUCTURA INTERNA Y CONFIGURACION EXTERIOR PROCESOS INTERNO SON IMPULSADOS POR GRANDES FUENTES ENERGICAS SITUADAS EN PARTES PROFUNDAS DE LA TIERRA ( ENERGIA CALORICA, GEOTERMICA) PROCESO EXTERNOS SON IMPULSADOS POR LA ENERGIA SOLAR A TRAVES DE LA ATMOSFERAS Y LOS OCEANOS DONDE EL AIRE Y EL AGUA ENTRAN EN CONTACTO CON LA LITOSFERA PROCESO GEOLOGICOS

20 LOS PROCESOS INTERNOS SE DIVIDEN EN TRES PROCESOS DIFENTES : PROCESOS MAGMATICOS PROCESOS ESTRUCTURALES ( GEOLOGIA ESTRUCTURAL ) PROCESOS METAMORFICOS. PROCESOS GEOLOGICOS INTERNOS

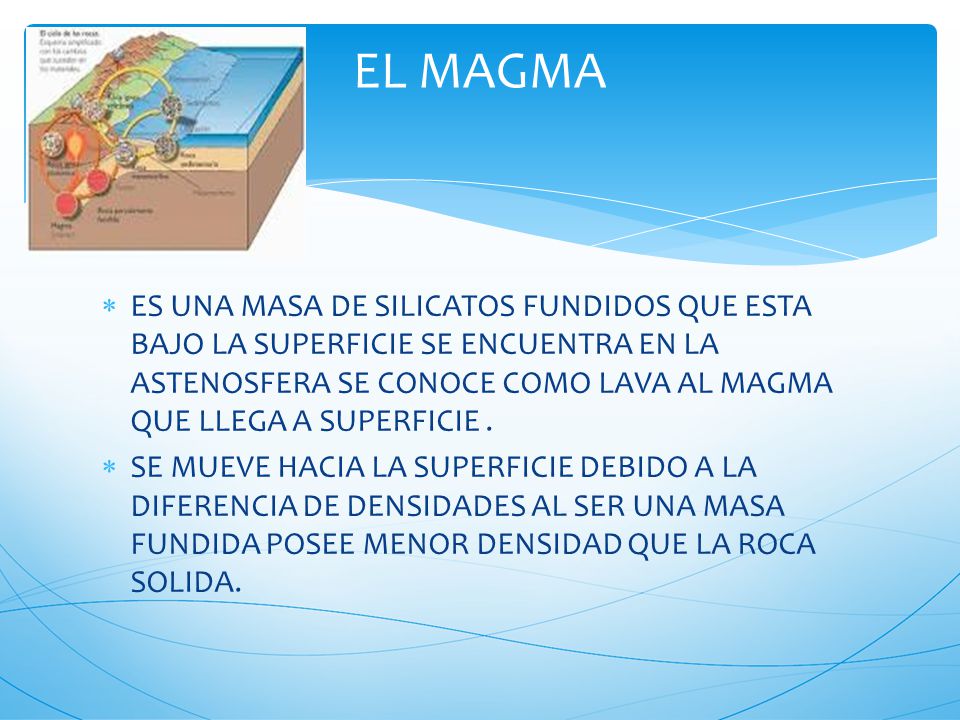

21 ES UNA MASA DE SILICATOS FUNDIDOS QUE ESTA BAJO LA SUPERFICIE SE ENCUENTRA EN LA ASTENOSFERA SE CONOCE COMO LAVA AL MAGMA QUE LLEGA A SUPERFICIE. SE MUEVE HACIA LA SUPERFICIE DEBIDO A LA DIFERENCIA DE DENSIDADES AL SER UNA MASA FUNDIDA POSEE MENOR DENSIDAD QUE LA ROCA SOLIDA. EL MAGMA

22 SON LAS ONDAS SISMICAS MAS RAPIDAS Y PUEDEN VIAJAR POR LSOLIDOS,LIQUIDO Y GASES. SON ONDAS DE COMPRESION Y SON SIMILARES A LAS ONDAS DE SONIDO EN EL SENTIDO QUE SE MUEVEN EN EL MATERIAL ADELANTE Y DETRÁS ALO LARGO DE LA LINEA DEL MOVIMIENTO DE MODO QUE EL MATERIAL QUE ATRAVIESA LA ONDA P SE EXPANDE Y COMPRIME AL PASAR LA ONDA Y RETOMAR SU TAMAÑO DESPUES QUE LA ONDA A PASADO SU VELOCIDAD PROMEDIO DE UNOS 15 KM /SEG LAS ONDAS PRIMARIA U ONDAS P

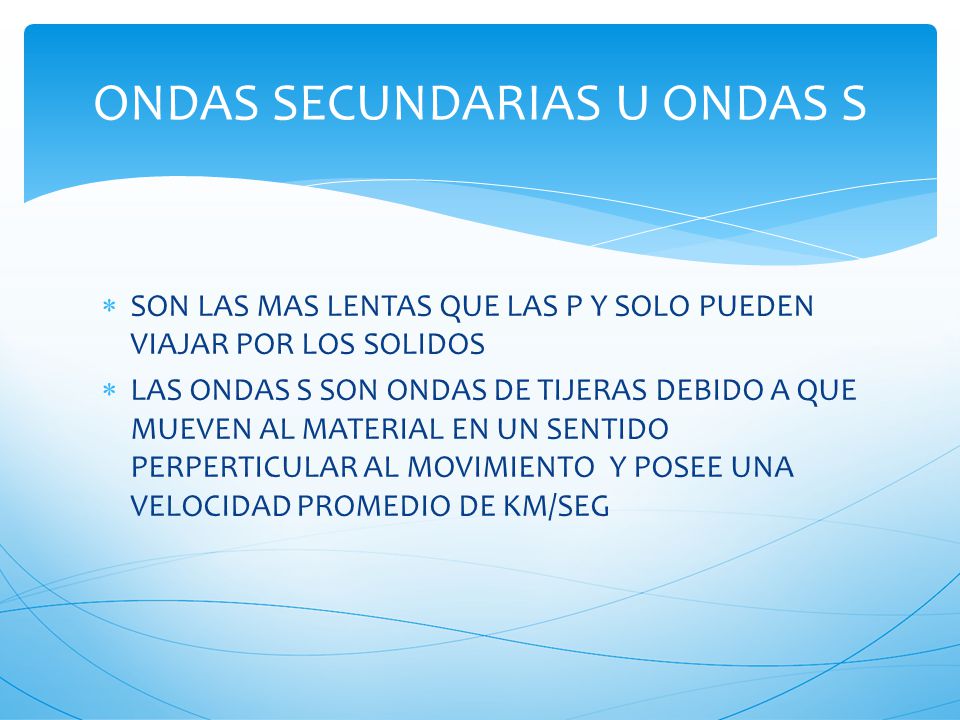

23 SON LAS MAS LENTAS QUE LAS P Y SOLO PUEDEN VIAJAR POR LOS SOLIDOS LAS ONDAS S SON ONDAS DE TIJERAS DEBIDO A QUE MUEVEN AL MATERIAL EN UN SENTIDO PERPERTICULAR AL MOVIMIENTO Y POSEE UNA VELOCIDAD PROMEDIO DE KM/SEG ONDAS SECUNDARIAS U ONDAS S

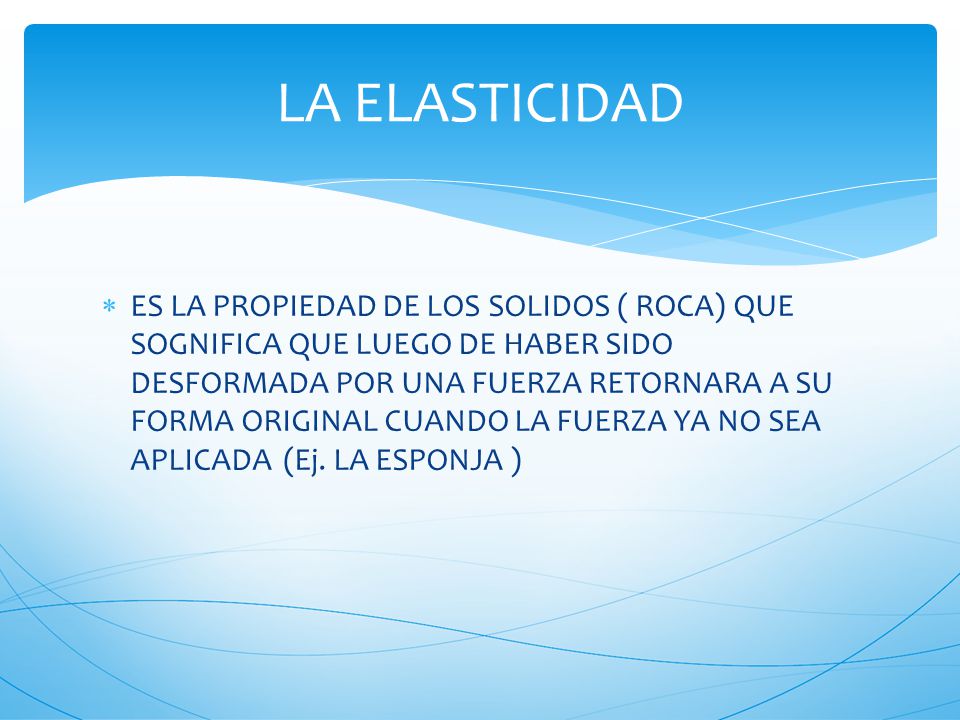

24 ES LA PROPIEDAD DE LOS SOLIDOS ( ROCA) QUE SOGNIFICA QUE LUEGO DE HABER SIDO DESFORMADA POR UNA FUERZA RETORNARA A SU FORMA ORIGINAL CUANDO LA FUERZA YA NO SEA APLICADA (Ej. LA ESPONJA ) LA ELASTICIDAD

25 SI CONOCEMOS LA VELOCIDAD (V) DE ONDA Y EL TIEMPO (T) REQUERIDO POR ELLA PARA VIAJAR DE SU ORIGEN AL LIMITE Y DE NUEVO A LA SUPERFICIE PODEMOS CALCULAR LA PROFUNDIDAD (E) DEL LIMITE REFLEJANTE. TAL INFORMACION ES UTIL PARA DETERMINAR NO SOLO LAS PROFUNDIDADES DE LAS DIVERSAS CAPAS SI NO TAMBIEN LAS PROFUNDIDADES DE LAS ROCAS SEDIMENTARIAS QUE PUEDAN CONTENER PETROLEO EXPLORACION SISMICA
