1 El sonido Francisco Piñero Martínez

2 El sonido ISV Francisco Piñero Martínez

3 Qué es el sonido El hecho de hablar, accionar el pito del coche, tirar una piedra al agua, golpear un tubo de hierro ... provocan una vibración en las móleculas del aire, del agua, del hierro…que se transmiten a cierta distancia. Si una vibración provoca presión en el tímpano, hay una transformación en impulsos eléctricos que llega hasta el cerebro a través de las neuronas y se produce la interpretación del sonido. El sonido es la percepción del cerebro de las variaciones de presión detectadas por el tímpano.

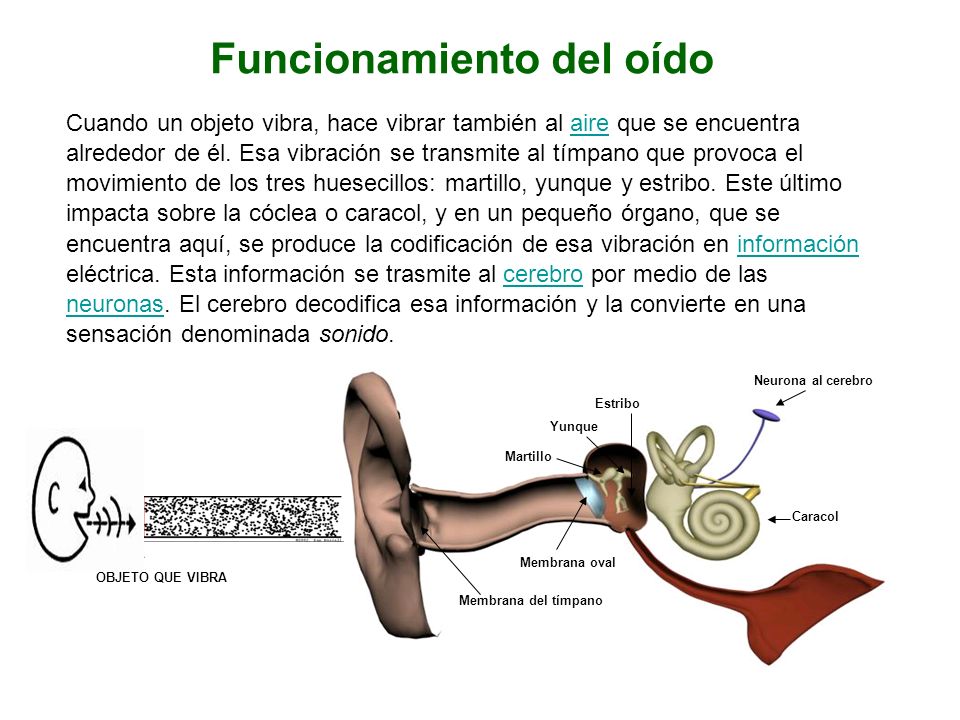

4 Funcionamiento del oído
Cuando un objeto vibra, hace vibrar también al aire que se encuentra alrededor de él. Esa vibración se transmite al tímpano que provoca el movimiento de los tres huesecillos: martillo, yunque y estribo. Este último impacta sobre la cóclea o caracol, y en un pequeño órgano, que se encuentra aquí, se produce la codificación de esa vibración en información eléctrica. Esta información se trasmite al cerebro por medio de las neuronas. El cerebro decodifica esa información y la convierte en una sensación denominada sonido. Neurona al cerebro Estribo Yunque Martillo Caracol Membrana oval OBJETO QUE VIBRA Membrana del tímpano

5 El decibelio La unidad utilizada para medir la intensidad subjetiva de un sonido es el decibelio (db). El decibelio es la décima parte de un belio. recibe este nombre de Alexander Graham Bell, tradicionalmente considerado como inventor del teléfono. Llamamos umbral de audición a la intensidad mínima de sonido capaz de impresionar el oído humano. Su valor se sitúa en 0 dB. Llamamos umbral de dolor a la intensidad sonora a partir de la cual el sonido produce en el oído sensación de dolor. Su valor medio se sitúa en torno a los dB.

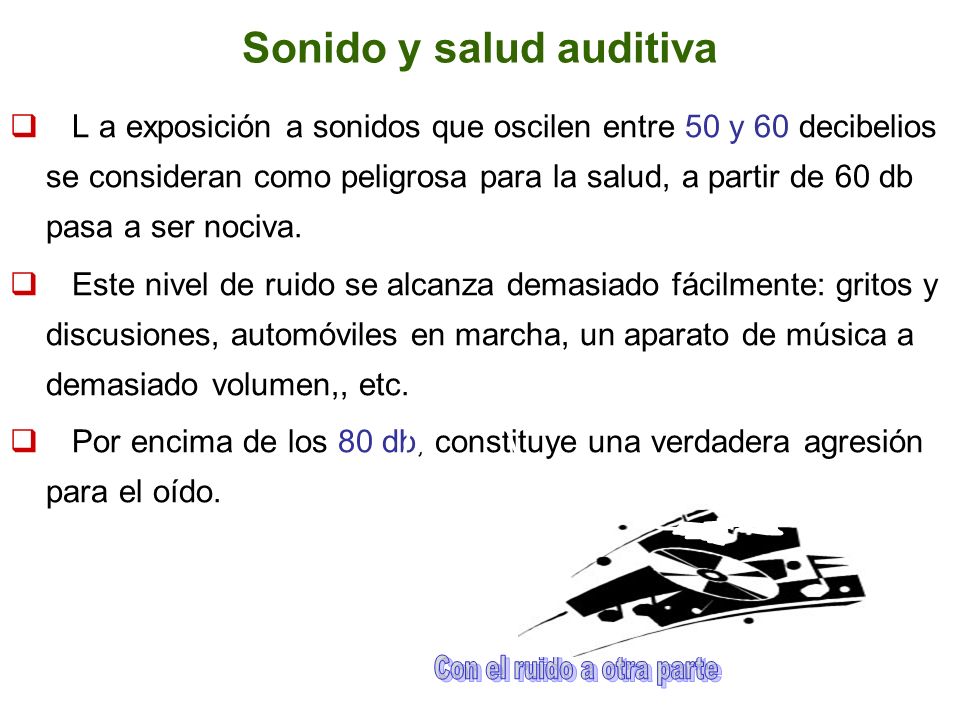

6 Sonido y salud auditiva
L a exposición a sonidos que oscilen entre 50 y 60 decibelios se consideran como peligrosa para la salud, a partir de 60 db pasa a ser nociva. Este nivel de ruido se alcanza demasiado fácilmente: gritos y discusiones, automóviles en marcha, un aparato de música a demasiado volumen,, etc. Por encima de los 80 db, constituye una verdadera agresión para el oído. Con el ruido a otra parte

7 Sonómetro Estos aparatos nos permiten medir objetivamente el nivel de presión sonora. Los resultados los expresan en decibeles (dB).

8 Onda sonora

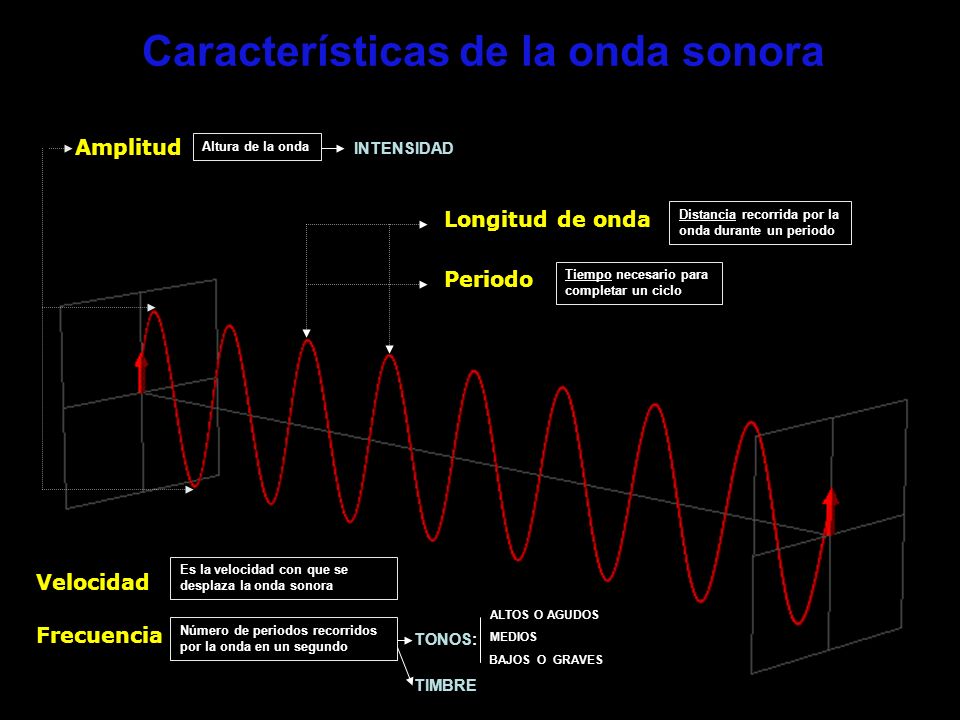

9 Características de la onda sonora
Amplitud Altura de la onda INTENSIDAD Longitud de onda Distancia recorrida por la onda durante un periodo Periodo Tiempo necesario para completar un ciclo ALTOS Es la velocidad con que se desplaza la onda sonora Velocidad ALTOS O AGUDOS Frecuencia Número de periodos recorridos por la onda en un segundo TONOS: MEDIOS BAJOS O GRAVES TIMBRE

10 Amplitud Representa la altura de la onda.
Se percibe como intensidad o volumen. Las vibraciones de gran amplitud se perciben como sonidos fuertes, las de pequeña amplitud como sonidos débiles. La amplitud va decayendo con el tiempo o la distancia

11 Periodo Se llama período( T ), al tiempo que tarda en completarse una vibración. El periodo es el inverso de la frecuencia

12 Longitud de onda Es la longitud recorrida por la onda (λ )durante el tiempo en que se genera un ciclo. La longitud de onda se mide en metros, centímetros, kilómetros, etcétera. Se calcula dividiendo el tiempo que tarda en recorrer una distancia entre la frecuencia de la onda. t λ = f Las longitudes de onda de las frecuencias audibles oscilan entre 1.7 cm y metros. Ondas de frecuencias muy grandes Longitudes de ondas muy pequeñas tienen Ondas de frecuencias muy bajas tienen Longitudes de ondas muy grandes

13 Frecuencia Es el número de veces que se repite un ciclo en 1 segundo. Es la inversa del período, o tiempo que dura un ciclo. Ej: 50 Hz indica que en 1 segundo se repite un ciclo 50 veces. La unidad de frecuencia es el ciclo/segundo. Se denomina hertz (abreviado Hz). = Hz = sg

14 Velocidad del sonido La onda sonora se propaga en cada medio a una velocidad diferente. Esto depende principalmente de la densidad del material. Cuanto más denso sea el medio, mayor será la velocidad de propagación del sonido. En el vacío, el sonido no se propaga al no existir partículas que puedan vibrar. Ej: en la luna no se propaga el sonido.

15

16 Timbre Todos los sonidos se componen de una onda fundamental, y un conjunto de armónicos que son múltiplos y divisores de la fundamental. El timbre es una característica propia de cada sonido, nos permite diferenciar entre dos instrumentos iguales o distintos tocando la misma nota. Es importante señalar que no existen en la realidad sonidos puros sino que siempre trabajamos con sonidos complejos, sonidos que contienen miles de armónicos..   Sonido resultante Onda fundamental Armónico 1 Armónico 2

17 Comportamiento del sonido al propagarse
ONDA REFLEJADA ONDA DISFRACTADA ONDA ATENUADA ONDA DIRECTA ONDA ENMASCARADA ONDA ABSORBIDA

18 Onda directa Onda directa es aquella que llega al sujeto directamente desde la fuente sonora. En situaciones naturales hablamos de sonido directo para referirnos al sonido que se transmite directamente desde la fuente sonora hasta nosotros (o hasta el mecanismo de captación que tengamos).

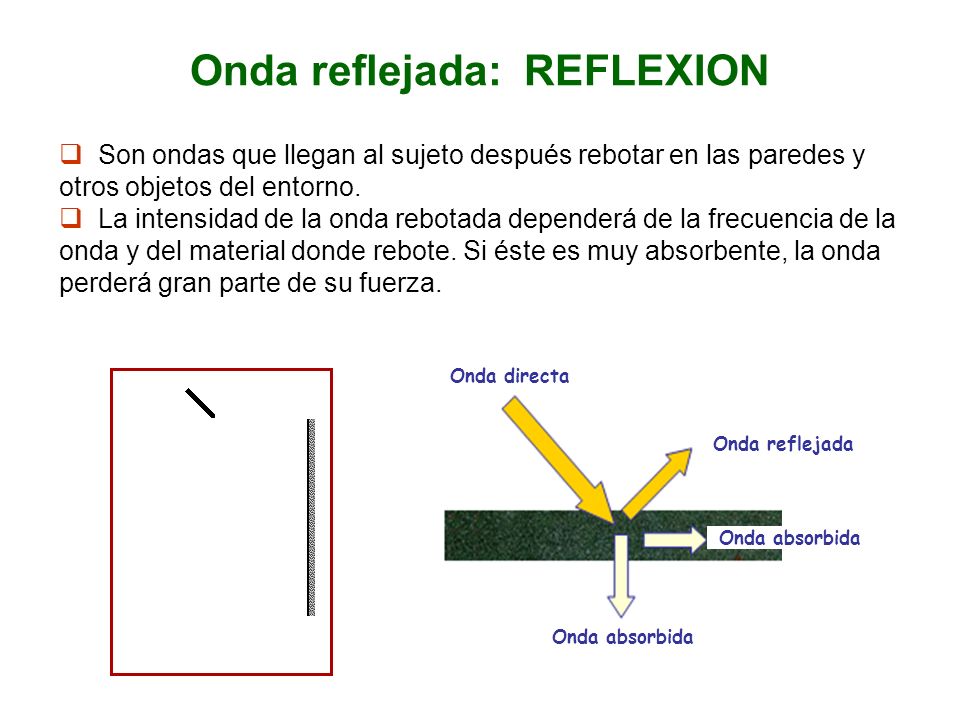

19 Onda reflejada: REFLEXION
Son ondas que llegan al sujeto después rebotar en las paredes y otros objetos del entorno. La intensidad de la onda rebotada dependerá de la frecuencia de la onda y del material donde rebote. Si éste es muy absorbente, la onda perderá gran parte de su fuerza. Onda directa Onda reflejada Onda absorbida Onda absorbida

20 Onda absorbida: ABSORCION 1
Cualquier elemento donde choque una onda sonora producirá siempre dos efectos opuestos; absorberá parte de la energía de la onda sonora y reflejará el resto. La cantidad de energía absorbida y reflejada dependerá de la frecuencia de la onda y del tipo de material. Cuando un local presenta dificultades en la calidad del sonido porque las paredes son muy reflectantes (mármol, vidrio, etc.) es conveniente añadir algún elemento absorbente (cortinas, alfombras, tapiz, etc.) y el sonido mejorará sustancialmente. Regla General: Los objetos lisos, pesados y rígidos son reflectantes mientras que los rugosos, porosos o que pueden vibrar fácilmente son absorbentes

21 Coeficiente de absorción 2
Coeficiente de absorción: es la relación entre el sonido que incide en una superficie y el sonido absorbido por la misma. El coeficiente de absorción "a" está comprendido entre 0 y 1. Si un material tiene un a = 0 significa que es reflectante puro. si a = 1 es un excelente absorbente. Absorbente puro Reflectante puro

22 Materiales absorbentes

23 Onda difractada: DIFRACCIÓN
Es la propiedad que tienen las ondas sonoras de bordear los obstáculos que se encuentra a su paso si estos tienen una longitud igual o menor que la longitud de onda del sonido. También se observan fenómenos de difracción cuando al doblar una esquina, seguimos escuchando el ruido procedente de la calle que acabamos de abandonar, y si observamos con atención nos percataremos de que seguimos oyendo bastante bien las frecuencias bajas (gran longitud de onda) pero no así las agudas (pequeña longitud de onda) que no son capaces de rodear grandes obstáculos.

24 Onda enmascarada: ENMASCARAMIENTO
Es el efecto producido por un sonido dificultando la audición de otro menos intenso. Si tienen la misma intensidad se transforma en ruido.

25 Reverberación y Eco Reverberación
Es un tipo de reflexión del sonido percibido como un sonido largo. Ocurre cuando la onda directa se refleja a una distancia inferior a 17 metros o transcurre un tiempo inferior a 0,1segundos. Eco Es una un tipo de reflexión percibido como sonidos que se repiten. Ocurre cuando la distancia es superior a 17 metros o el tiempo superior a 0,1 segundos Reverberación Eco < 17m > 17m < 17m

26 Influencia atmosférica en el sonido
HUMEDAD AIRE CALIENTE AIRE FRIO VIENTO

27 Atenuación del sonido con la distancia
Fuente sonora puntual: el sonido se atenúa 6db al duplicar la distancia Fuente sonora lineal: el sonido se atenúa 3db al duplicar la distancia

28 Hemos terminado por hoy
