Presentación del tema: "Sun Confidential: Internal Only 1. 2 Agenda Situación ActualSituación Actual Una visión para la alta gerencia: Centro de Datos Mejores prácticas para."— Transcripción de la presentación:

1 Sun Confidential: Internal Only 1

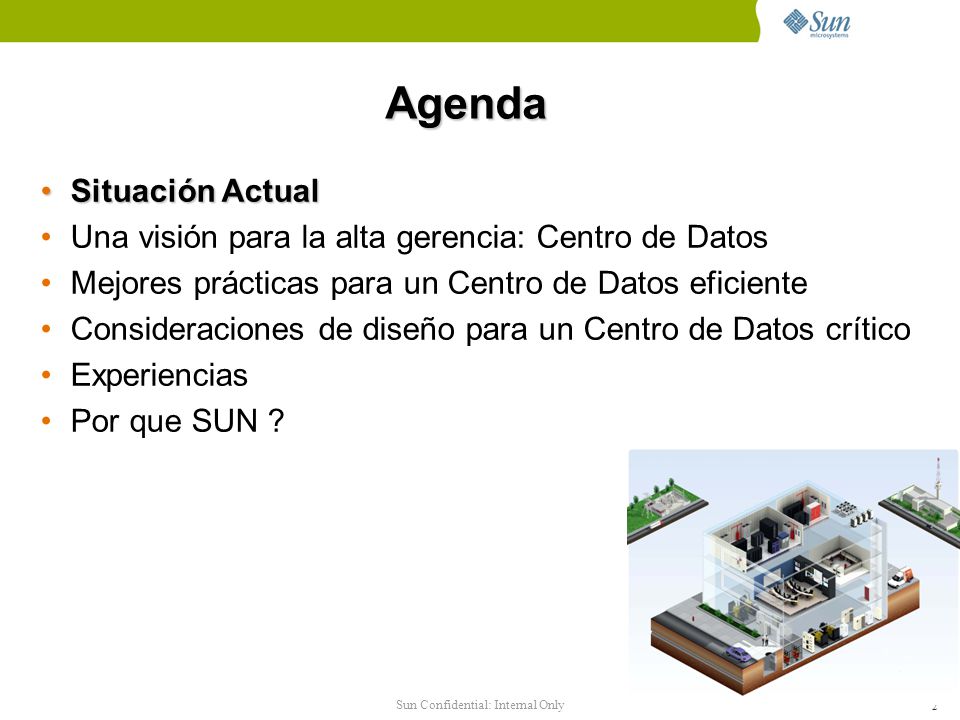

2 2 Agenda Situación ActualSituación Actual Una visión para la alta gerencia: Centro de Datos Mejores prácticas para un Centro de Datos eficiente Consideraciones de diseño para un Centro de Datos crítico Experiencias Por que SUN ?

3 Sun Confidential: Internal Only 3 Demanda Usuarios Servicios Disponibilidad Energía Costos Espacio Calor Next Generation Kilo Watts per rack foot print...y los Centros de Computo estan justo en el MEDIO!

4 Sun Confidential: Internal Only 4 Situación actual de los Centros de Computo Data Centre Management Server OS Application Service Storage Client Developer NETWORK Database App Server Mail Server App Server El crecimiento del numero de servidores es difícil de manejar Una aplicación por servidor Crecientes costos de energía / Aumentos del Consumo de energía Baja utilizacion promedio de los servidores Incremento en la densidad de los racks

5 Sun Confidential: Internal Only 5 Situación actual de la tecnología Servidores y equipos de almacenamiento físicamente mas pequeños en tamaño, con menor consumo de energía y con mayor capacidad de procesamiento En un rack (gabinete con fuentes de poder) podemos incorporar servidores o equipos de almacenamiento, equipos de comunicaciones y cableados Estos racks generan mas demanda de energía y principalmente de enfriamiento de los equipos, ya que anteriormente los servidores aunque ocupaban mas espacio y consumian mas energía solo se podian montar 8 o10 servidores Ahora podemos montar hasta 30 servidores o 4 cajas de blades con tantos equipos en un rack ahora consumen hasta 40 kw, por lo que debemos cuidar la técnica de cableados de datos no afectar el flujo de aire

6 Sun Confidential: Internal Only 6 Agenda Situación Actual na visión para la alta gerencia: Centro de DatosUna visión para la alta gerencia: Centro de Datos Mejores prácticas para un Centro de Datos eficiente Consideraciones de diseño para un Centro de Datos crítico Experiencias Por que SUN ?

7 Sun Confidential: Internal Only 7 ¿Qué debo proteger? ¿De qué lo voy a proteger? ¿Qué servicios debe prestar y a quienes? ¿Qué valor tiene para el negocio ($$$)? Para saber: Cuales son los nuevos requerimientos de la tecnología Que tipo de protección, redundancia y ubicación Que áreas debo rediseñar y para cuantos equipos Al final: ¿Cuánto debería invertir en ello $? Una Visión para la alta gerencia Diseño Conceptual BIA-RA Estudio del negocio

8 Sun Confidential: Internal Only 8 Ciclos de vida de TI Construir DC o adecuar mi DC: cada 8 a 10 años Hardware: cada 2 – 3 años Licencias SW: 1 vez al año Workstation/portatil: mas frecuente Una Visión para la alta gerencia

9 Sun Confidential: Internal Only 9 VISIBLESTECNICOSECONOMICOSOPERACIONALESINSTITUCIONALES AREAS DE OPORTUNIDAD Rediseñar un modelo más económico, seguro, flexible, y menos riesgoso, para Telcel. Una Visión para la alta gerencia Riesgos ocultos asociados a la implementación de un DC

10 Sun Confidential: Internal Only 10 RIESGOS ECONOMICOS No establecer inteligentemente las prioridades de inversión. Pagar por World Class, y no recibir una solución a medida de lo necesario y oportuno. No tener otra alternativa que autorizar inversiones adicionales durante la ejecución del proyecto, porque no es una opción demorarlo, suspenderlo, o cambiar de proveedor a mitad de camino. Una Visión para la alta gerencia RIESGOS TECNICOS Sin un rediseño experto la Ingeniería no provee una solución a la medida No obtener el performance esperado en los equipos instalados Adquisición de equipamiento de menor calidad con igual inversión Utilización de criterios de diseño no adaptados a las nuevas tendencias tecnológicas Riesgos ocultos asociados a la implementación de un DC

11 Sun Confidential: Internal Only 11 RIESGOS INSTITUCIONALES Daño de imagen por la caida de los servicios Perdidas por estar fuera de operación Una Visión para la alta gerencia RIESGOS OPERACIONALES No lograr la disponibilidad esperada y por la cual se ha pagado Continuar con la operación en marcha del DC con las minimas demoras Deterioro temprano de los materiales seleccionados Riesgos ocultos asociados a la implementación de un DC

12 Sun Confidential: Internal Only 12 Inversión en seguridad $$$$$$$$ Inversión en seguridad $$$$$$$$ IMPACTO DOWN TIME $$$$$$$$ IMPACTO DOWN TIME $$$$$$$$ QUIEBRA MINUTOS VENTANA DE VUELTA A LA NORMALIDAD MESES MINUTOS VENTANA DE VUELTA A LA NORMALIDAD MESES INVERSION INVERSION SUSTENTABLE SUSTENTABLE ¿Qué Data Center necesito ?

13 Sun Confidential: Internal Only 13 En Sun en nuestros Centros de Computo nos ocurrió el mismo efecto con la nueva tendencia tecnología, nos dimos cuenta que el DC tradicional ya no cubría los requerimientos de los equipos. Además de incrementar el consumo eléctrico Nos dimos a la tarea de evaluar las diferentes alternativas para enfriar directamente los servidores logramos crear los POD´s mismos que ya tienen 2 años en operación. Nos permitio reducir nuestro Consumo eléctrico de 2.2 Mw a 500 Kw

14 Sun Confidential: Internal Only 14 Este ahorro nos dio un premio con la EPA, ademas de ahorrar 1 M dlls al año, reducir nuestro espacio de DC de 18 mil mts 2 a 7 mil mts 2. Medium-density Como funciona, no tenemos piso falso, ni plafon, todos los servicios van por arriba, estamos enfriando con agua o refrigerante, la energia La llevamos por electroducto que nos permite ser no tender cables de Energía desde el tablero de distribución Tenemos 3 áreas de racks: Racks de baja y media densidad de 3 Kw a 18 Kw. Racks de alta densidad 20 a 40 Kw Y equipos no estandar (mas grandes que un rack) y requieren piso falso para enfriarse, ejemplo Main Frame IBM, Super Dome HP, SF25K Sun EMC2 y Hitachi.

15 Sun Confidential: Internal Only 15 Como funciona Medium-density Todos los racks toman del frente el aire y lo expelen por atrás, por lo tanto debemos inyectar aire frío al frente de los equipos, por la parte trasera saldrá el aire caliente Los nuevos sistemas de enfriamiento tienen esa característica de tomar el aire caliente y enfriarlo a través de ductos es profeso para este efecto, dependiendo de la marca se tendrá la mejor solución al respecto Utilizamos cableado de alta densidad para minimizar la cantidad de cables de UTP o De fibra que van en la parte de atrás de los racks. Al enfriar directamente los servidores hacemos mas eficiente el enfriamiento al utilizar POD´s hacemos más flexible y modular nuestro DC y su crecimiento Esto nos da muchas ventajas, ya que Podemos conectar a la energía los racks Que requerimos sin tener que apagar el PDU´s o el tablero de distribución

16 Sun Confidential: Internal Only 16 Rack en contenedor para mas de 20 Kw hasta 40 Kw Flujo de aire Caliente Flujo de aire Frio Partes que componen el contenedor No requiere piso falso Esta solución nos permte tener racks con una Densidad alta con consumos desde 20Kw hasta 40 o 45 Kw, ya que estamos colocando un Contenedor en al parte fria y en la parte caliente Evitando así contaminar otras áreas. Haciendo mas eficiente el sistema de enfriamiento Podemos crecer como un lego, todos los servicios es repetible, flexible, esclable, modular. Van por arriba del racks energía, comunicaciones y Ductos de enfriamiento. Se puede monitorear en tiempo real la energía, la temperatura, la humedad.

17
