Ing. Alfredo R. Agüero Mauricio DISEÑO EN INGENIERIA TP 303 FIIS-UNI Subido al grupo por Azdel Raraz NORMAS INTERNACIONALES DE DIBUJO DE PLANOS MECANICOS.

Presentaciones similares


Presentación del tema: "Ing. Alfredo R. Agüero Mauricio DISEÑO EN INGENIERIA TP 303 FIIS-UNI Subido al grupo por Azdel Raraz NORMAS INTERNACIONALES DE DIBUJO DE PLANOS MECANICOS."— Transcripción de la presentación:

1 Ing. Alfredo R. Agüero Mauricio DISEÑO EN INGENIERIA TP 303 FIIS-UNI Subido al grupo por Azdel Raraz NORMAS INTERNACIONALES DE DIBUJO DE PLANOS MECANICOS Domingo, 01 de Junio de 2014

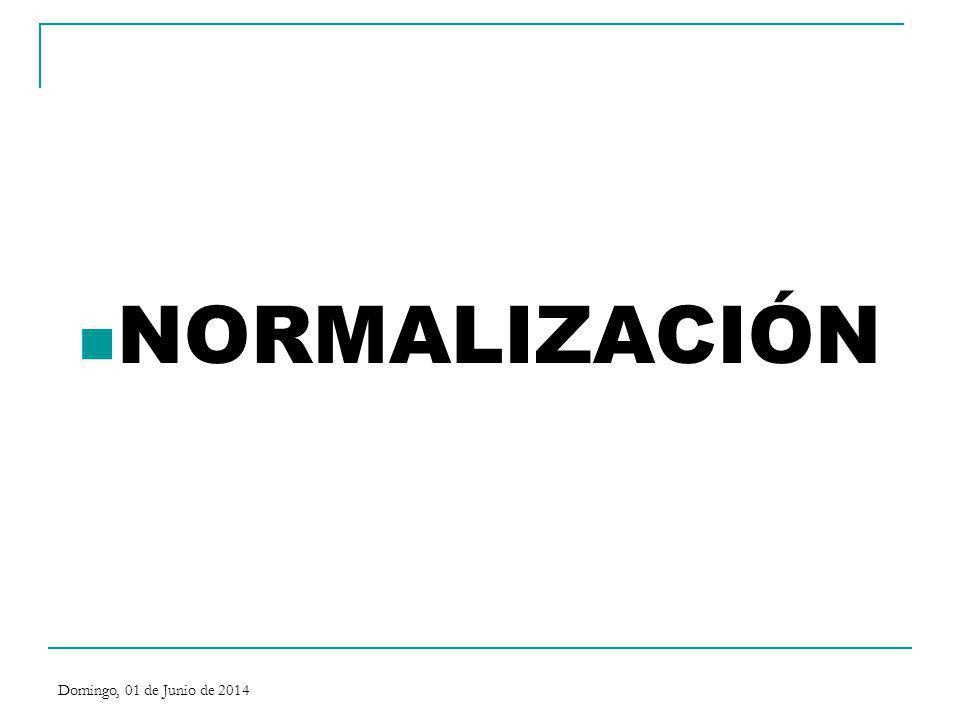

2 NORMALIZACIÓN Domingo, 01 de Junio de 2014

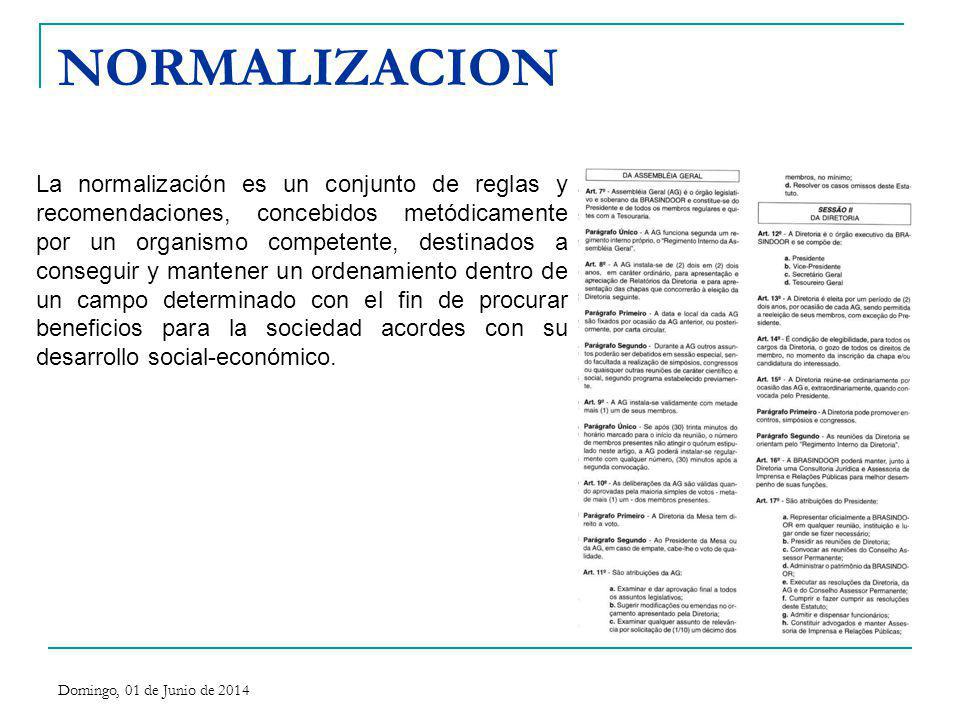

3 NORMALIZACION La normalización es un conjunto de reglas y recomendaciones, concebidos metódicamente por un organismo competente, destinados a conseguir y mantener un ordenamiento dentro de un campo determinado con el fin de procurar beneficios para la sociedad acordes con su desarrollo social-económico. Domingo, 01 de Junio de 2014

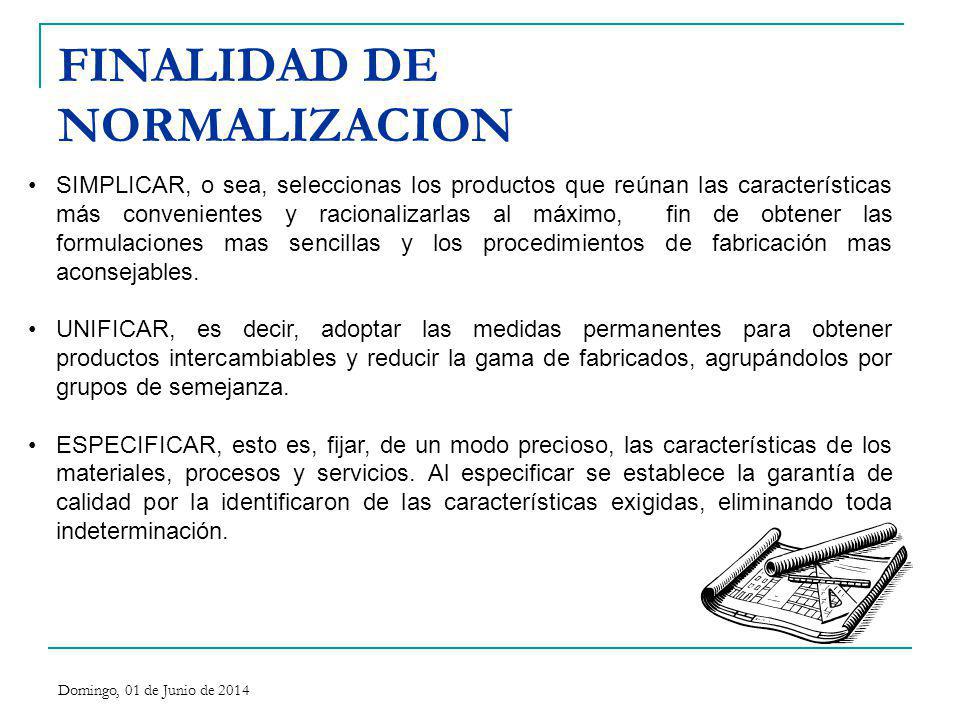

4 FINALIDAD DE NORMALIZACION SIMPLICAR, o sea, seleccionas los productos que reúnan las características más convenientes y racionalizarlas al máximo, fin de obtener las formulaciones mas sencillas y los procedimientos de fabricación mas aconsejables. UNIFICAR, es decir, adoptar las medidas permanentes para obtener productos intercambiables y reducir la gama de fabricados, agrupándolos por grupos de semejanza. ESPECIFICAR, esto es, fijar, de un modo precioso, las características de los materiales, procesos y servicios. Al especificar se establece la garantía de calidad por la identificaron de las características exigidas, eliminando toda indeterminación. Domingo, 01 de Junio de 2014

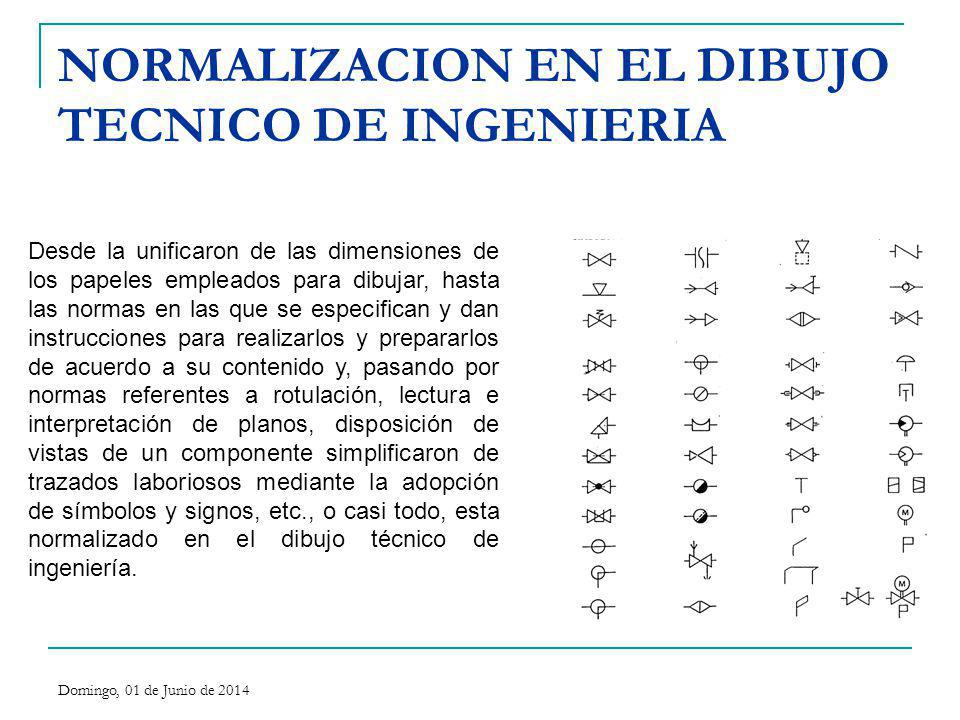

5 NORMALIZACION EN EL DIBUJO TECNICO DE INGENIERIA Desde la unificaron de las dimensiones de los papeles empleados para dibujar, hasta las normas en las que se especifican y dan instrucciones para realizarlos y prepararlos de acuerdo a su contenido y, pasando por normas referentes a rotulación, lectura e interpretación de planos, disposición de vistas de un componente simplificaron de trazados laboriosos mediante la adopción de símbolos y signos, etc., o casi todo, esta normalizado en el dibujo técnico de ingeniería. Domingo, 01 de Junio de 2014

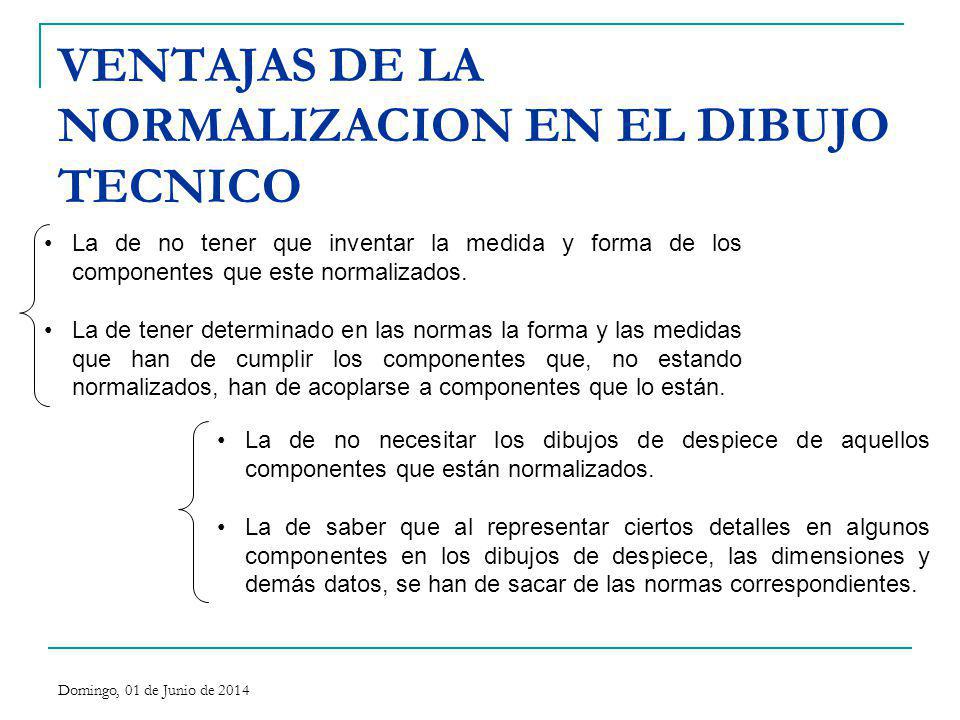

6 VENTAJAS DE LA NORMALIZACION EN EL DIBUJO TECNICO La de no tener que inventar la medida y forma de los componentes que este normalizados. La de tener determinado en las normas la forma y las medidas que han de cumplir los componentes que, no estando normalizados, han de acoplarse a componentes que lo están. La de no necesitar los dibujos de despiece de aquellos componentes que están normalizados. La de saber que al representar ciertos detalles en algunos componentes en los dibujos de despiece, las dimensiones y demás datos, se han de sacar de las normas correspondientes. Domingo, 01 de Junio de 2014

7

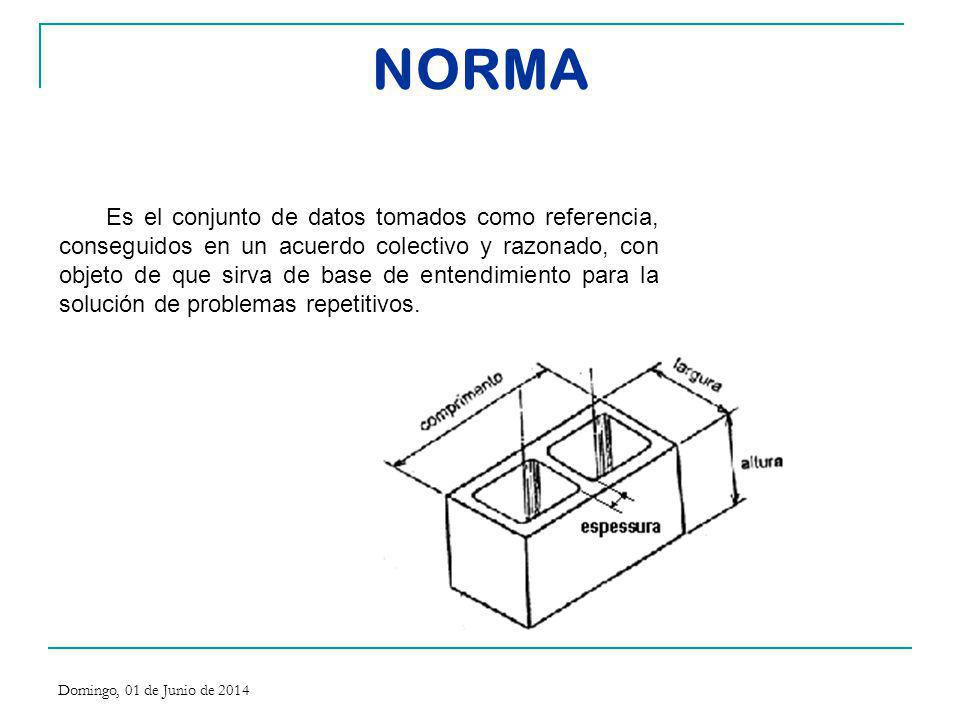

8 NORMA Es el conjunto de datos tomados como referencia, conseguidos en un acuerdo colectivo y razonado, con objeto de que sirva de base de entendimiento para la solución de problemas repetitivos. Domingo, 01 de Junio de 2014

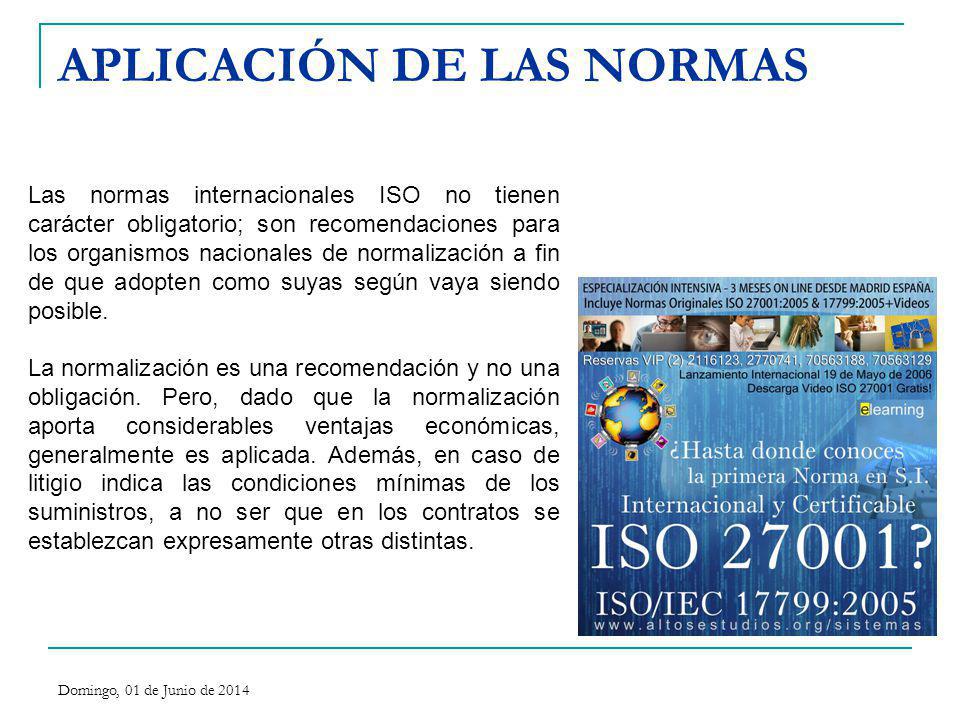

9 APLICACIÓN DE LAS NORMAS Las normas internacionales ISO no tienen carácter obligatorio; son recomendaciones para los organismos nacionales de normalización a fin de que adopten como suyas según vaya siendo posible. La normalización es una recomendación y no una obligación. Pero, dado que la normalización aporta considerables ventajas económicas, generalmente es aplicada. Además, en caso de litigio indica las condiciones mínimas de los suministros, a no ser que en los contratos se establezcan expresamente otras distintas. Domingo, 01 de Junio de 2014

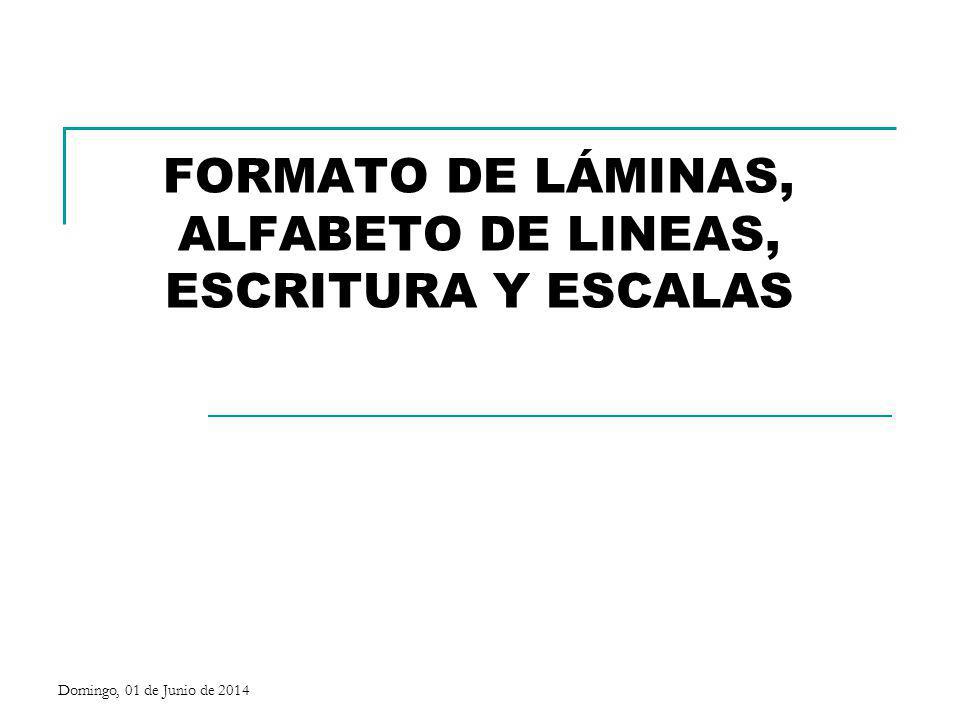

10 FORMATO DE LÁMINAS, ALFABETO DE LINEAS, ESCRITURA Y ESCALAS Domingo, 01 de Junio de 2014

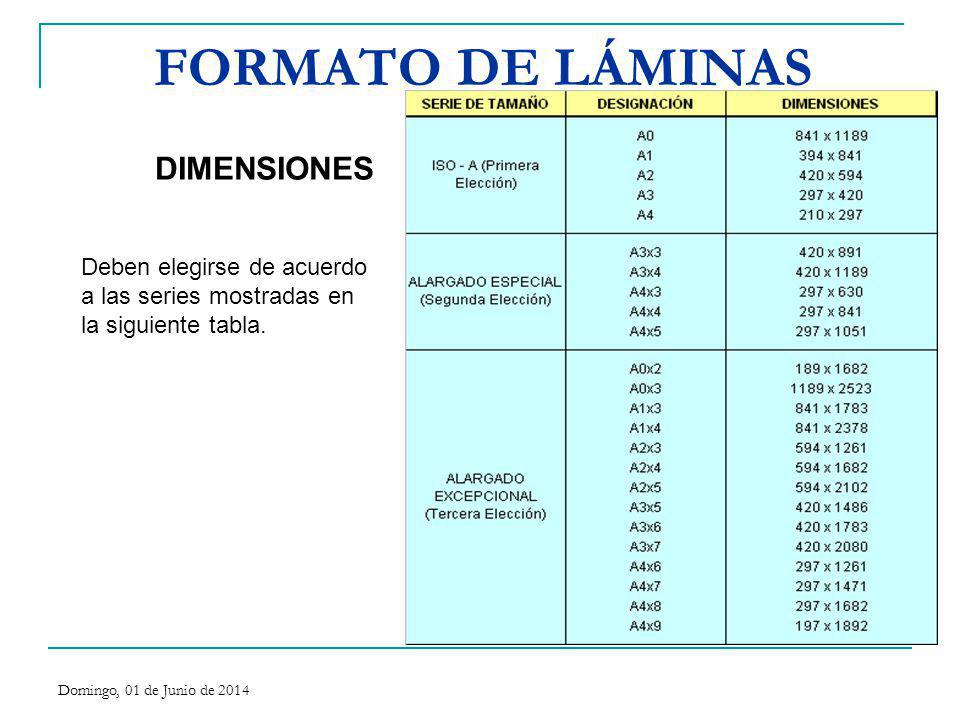

11 FORMATO DE LÁMINAS DIMENSIONES Deben elegirse de acuerdo a las series mostradas en la siguiente tabla. Domingo, 01 de Junio de 2014

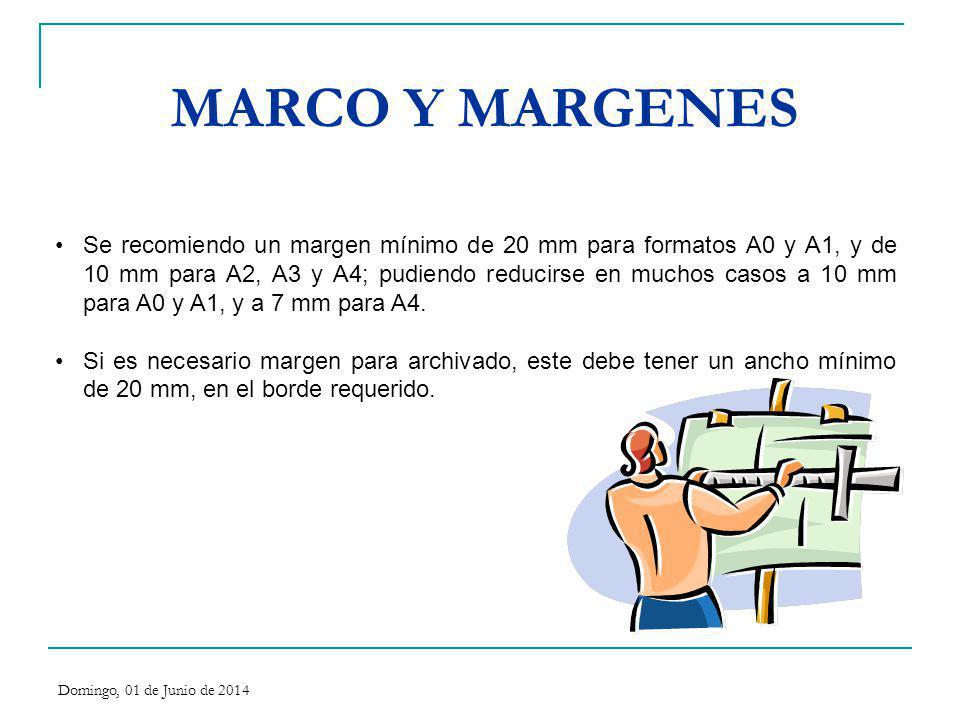

12 MARCO Y MARGENES Se recomiendo un margen mínimo de 20 mm para formatos A0 y A1, y de 10 mm para A2, A3 y A4; pudiendo reducirse en muchos casos a 10 mm para A0 y A1, y a 7 mm para A4. Si es necesario margen para archivado, este debe tener un ancho mínimo de 20 mm, en el borde requerido. Domingo, 01 de Junio de 2014

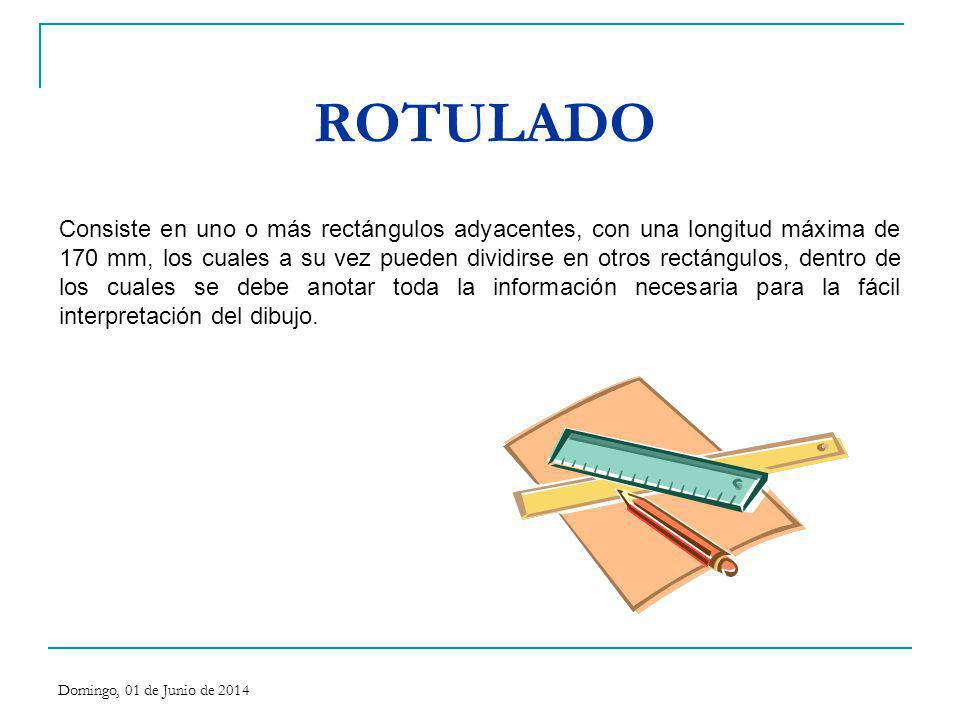

13 ROTULADO Consiste en uno o más rectángulos adyacentes, con una longitud máxima de 170 mm, los cuales a su vez pueden dividirse en otros rectángulos, dentro de los cuales se debe anotar toda la información necesaria para la fácil interpretación del dibujo. Domingo, 01 de Junio de 2014

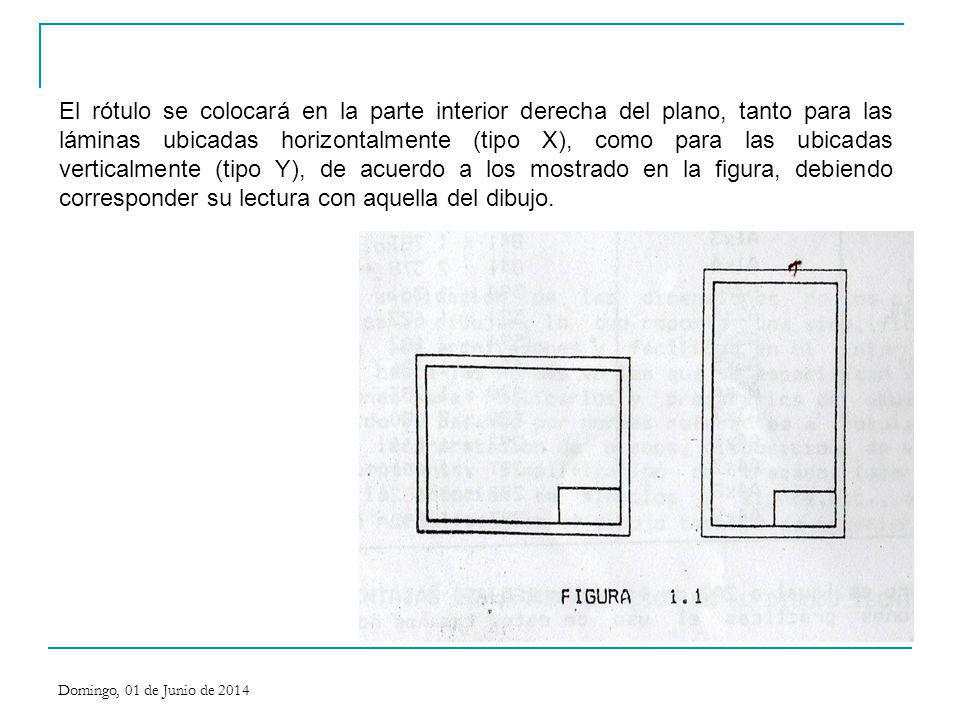

14 El rótulo se colocará en la parte interior derecha del plano, tanto para las láminas ubicadas horizontalmente (tipo X), como para las ubicadas verticalmente (tipo Y), de acuerdo a los mostrado en la figura, debiendo corresponder su lectura con aquella del dibujo. Domingo, 01 de Junio de 2014

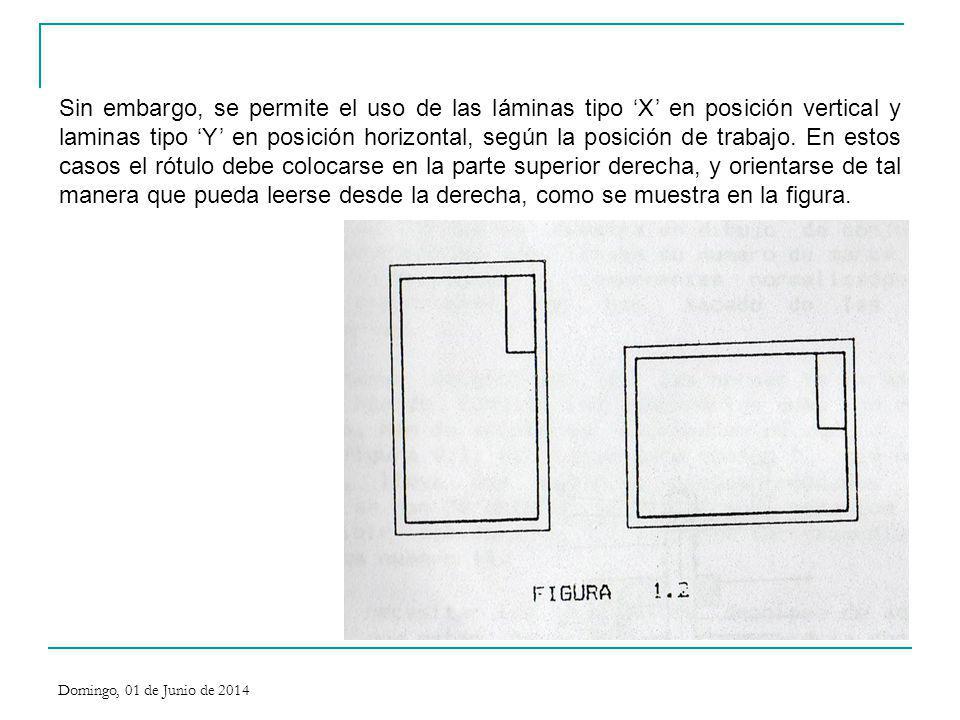

15 Sin embargo, se permite el uso de las láminas tipo X en posición vertical y laminas tipo Y en posición horizontal, según la posición de trabajo. En estos casos el rótulo debe colocarse en la parte superior derecha, y orientarse de tal manera que pueda leerse desde la derecha, como se muestra en la figura. Domingo, 01 de Junio de 2014

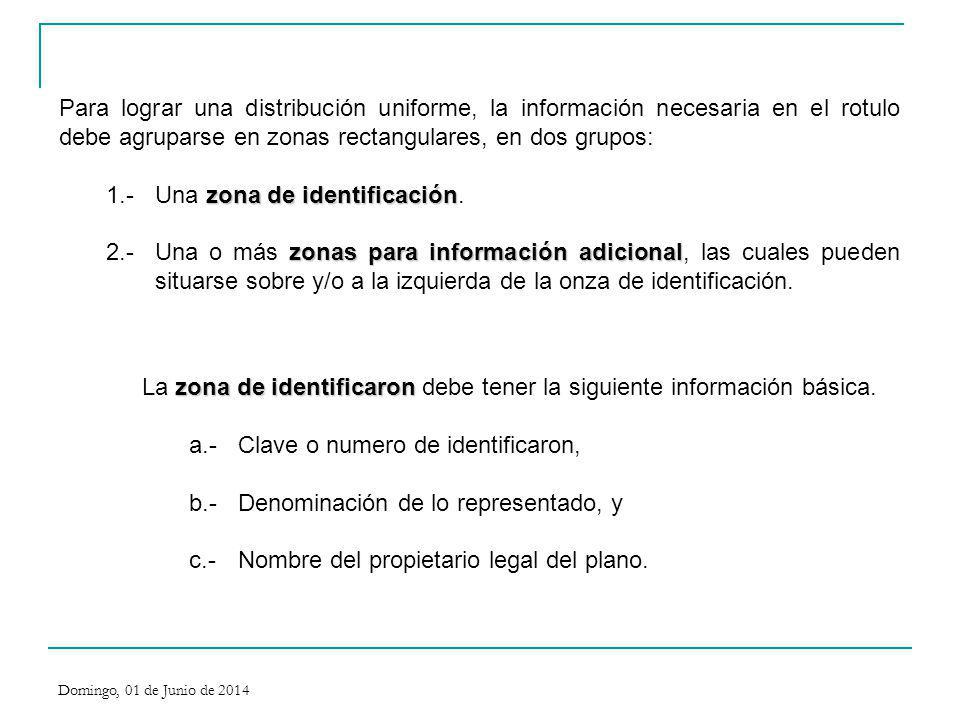

16 Para lograr una distribución uniforme, la información necesaria en el rotulo debe agruparse en zonas rectangulares, en dos grupos: zona de identificación 1.-Una zona de identificación. zonas para información adicional 2.-Una o más zonas para información adicional, las cuales pueden situarse sobre y/o a la izquierda de la onza de identificación. zona de identificaron La zona de identificaron debe tener la siguiente información básica. a.- Clave o numero de identificaron, b.- Denominación de lo representado, y c.-Nombre del propietario legal del plano. Domingo, 01 de Junio de 2014

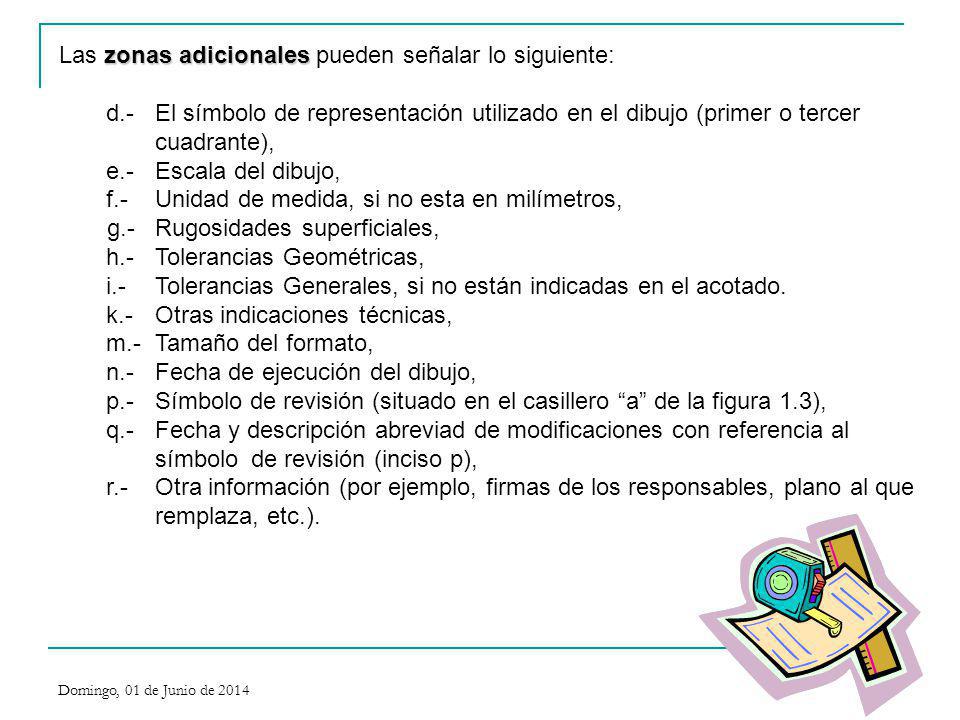

17 zonas adicionales Las zonas adicionales pueden señalar lo siguiente: d.-El símbolo de representación utilizado en el dibujo (primer o tercer cuadrante), e.-Escala del dibujo, f.-Unidad de medida, si no esta en milímetros, g.-Rugosidades superficiales, h.-Tolerancias Geométricas, i.-Tolerancias Generales, si no están indicadas en el acotado. k.-Otras indicaciones técnicas, m.-Tamaño del formato, n.-Fecha de ejecución del dibujo, p.-Símbolo de revisión (situado en el casillero a de la figura 1.3), q.-Fecha y descripción abreviad de modificaciones con referencia al símbolo de revisión (inciso p), r.-Otra información (por ejemplo, firmas de los responsables, plano al que remplaza, etc.). Domingo, 01 de Junio de 2014

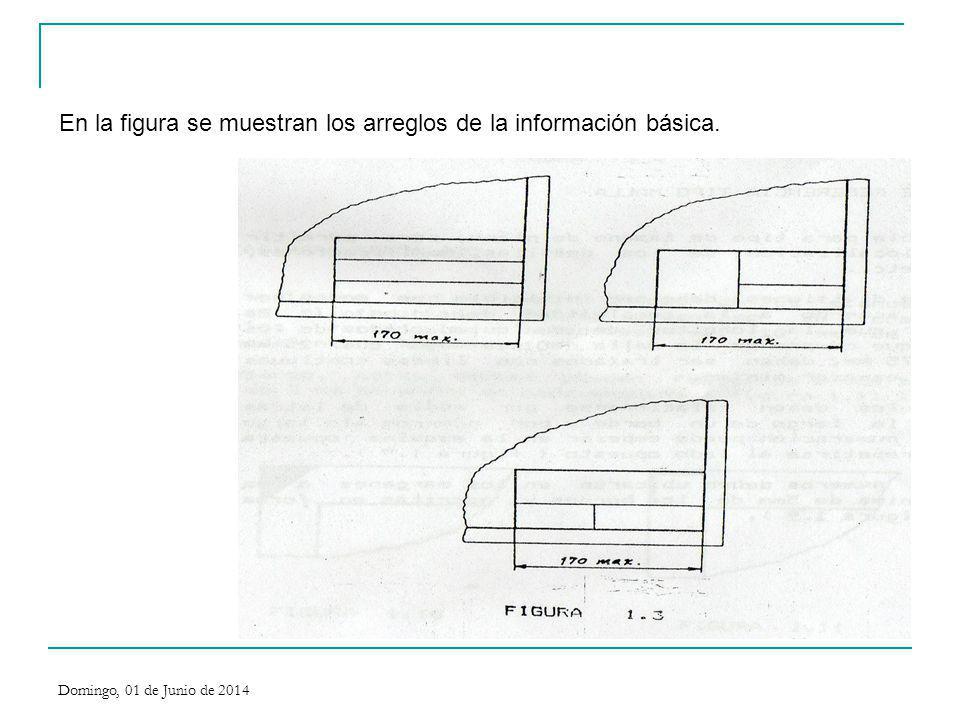

18 En la figura se muestran los arreglos de la información básica. Domingo, 01 de Junio de 2014

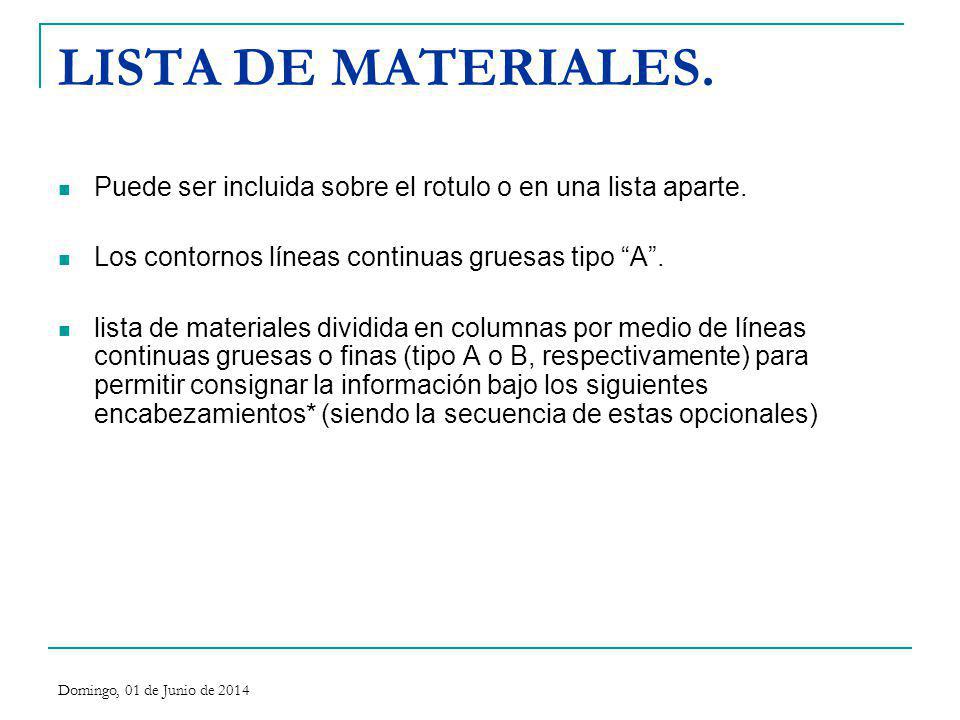

19 LISTA DE MATERIALES. Puede ser incluida sobre el rotulo o en una lista aparte. Los contornos líneas continuas gruesas tipo A. lista de materiales dividida en columnas por medio de líneas continuas gruesas o finas (tipo A o B, respectivamente) para permitir consignar la información bajo los siguientes encabezamientos* (siendo la secuencia de estas opcionales) Domingo, 01 de Junio de 2014

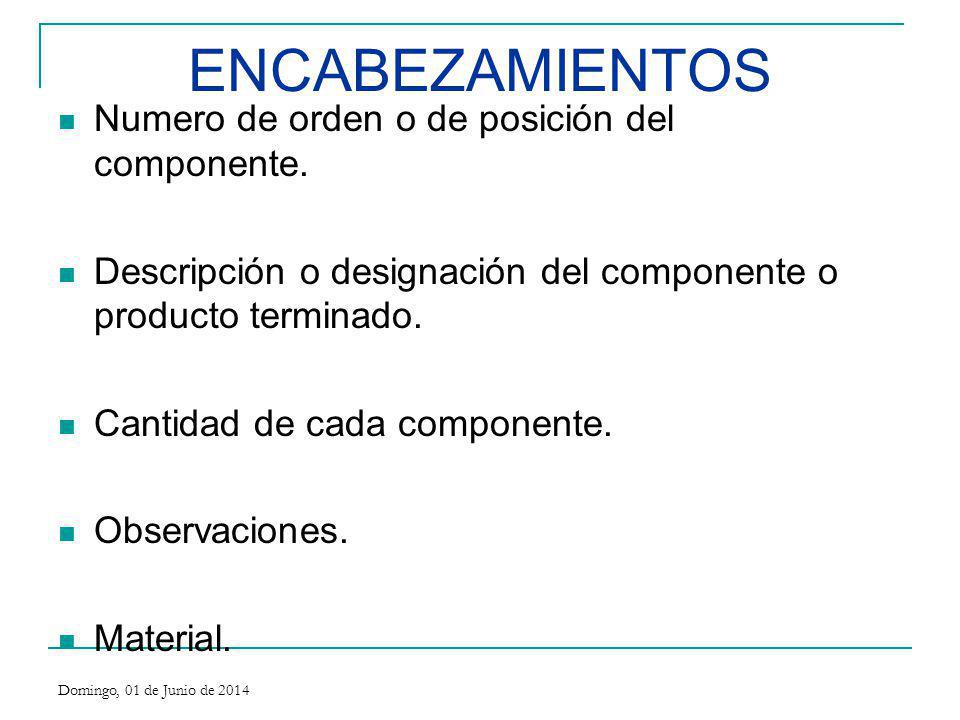

20 ENCABEZAMIENTOS Numero de orden o de posición del componente. Descripción o designación del componente o producto terminado. Cantidad de cada componente. Observaciones. Material. Domingo, 01 de Junio de 2014

21 inferior hacia la superior, con dos encabezamientos de las columnas debajo. Domingo, 01 de Junio de 2014

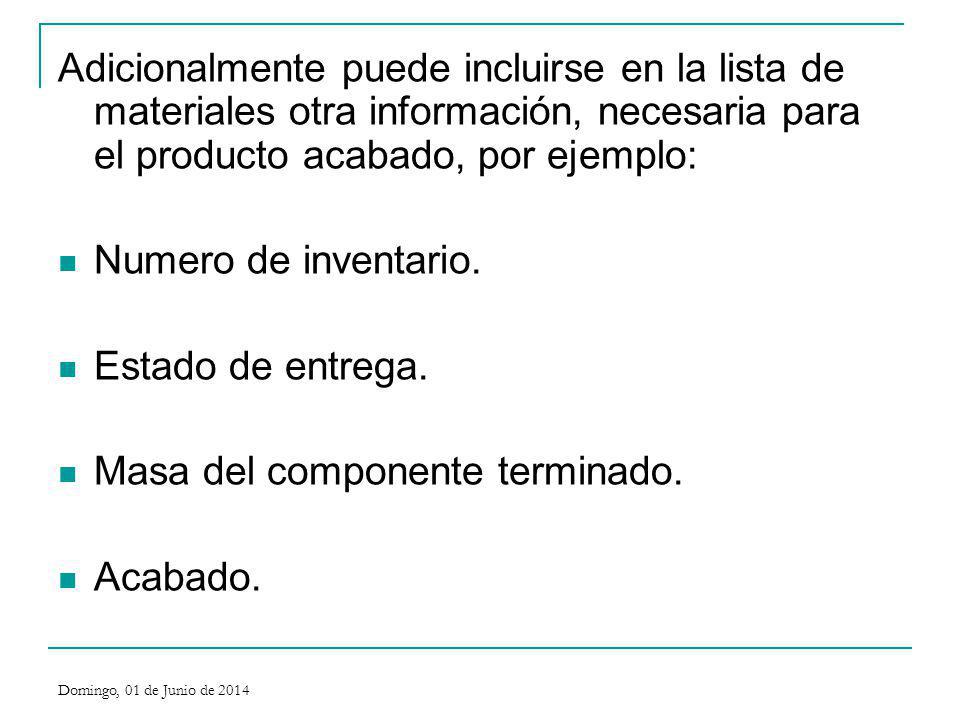

22 Adicionalmente puede incluirse en la lista de materiales otra información, necesaria para el producto acabado, por ejemplo: Numero de inventario. Estado de entrega. Masa del componente terminado. Acabado. Domingo, 01 de Junio de 2014

23 MARCAS DE CENTRADO Facilita la reproducción o microfilmación. Deben señalarse cuatro marcas de centrado Los planos de tamaño alargado excepcional, debido a su amplitud requieren marcas adicionales sobre sus lados mas grandes, en el punto medio de cada sección a ser filmada. Domingo, 01 de Junio de 2014

24 Ejes de simetría del plano, marca de centrado. 5mm aprox. Espesor min. 0.5mm Domingo, 01 de Junio de 2014

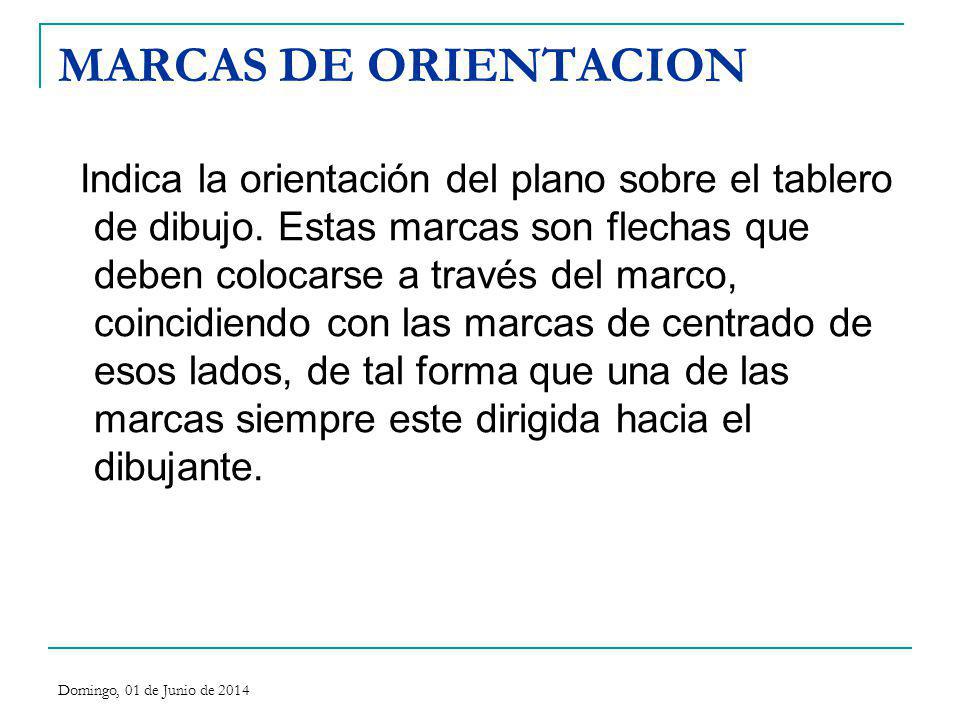

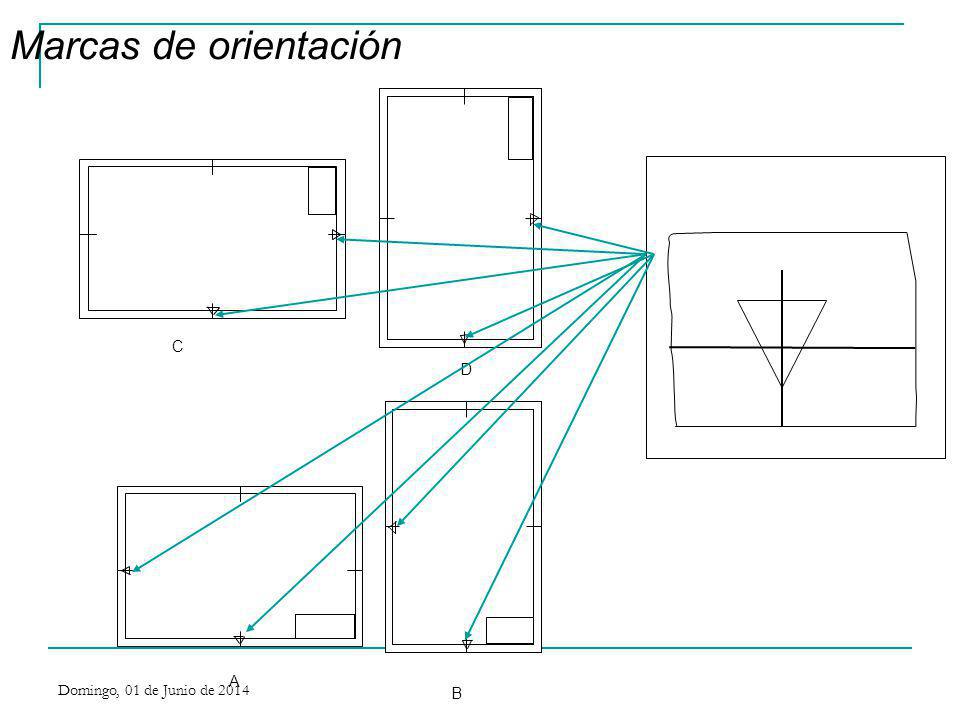

25 MARCAS DE ORIENTACION Indica la orientación del plano sobre el tablero de dibujo. Estas marcas son flechas que deben colocarse a través del marco, coincidiendo con las marcas de centrado de esos lados, de tal forma que una de las marcas siempre este dirigida hacia el dibujante. Domingo, 01 de Junio de 2014

26 Marcas de orientación C D B A Domingo, 01 de Junio de 2014

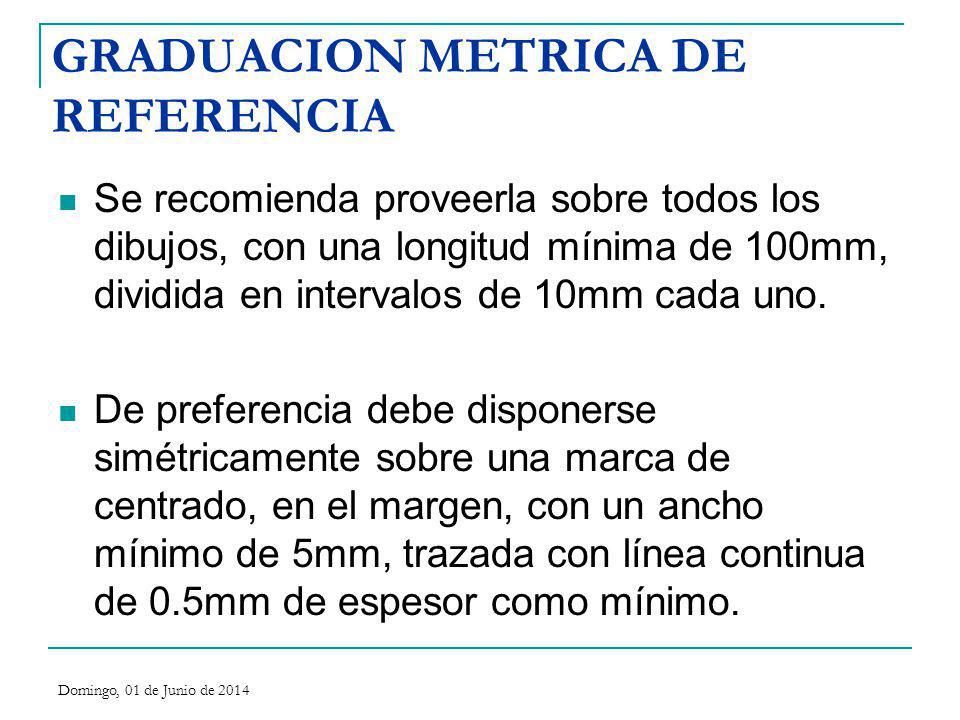

27 GRADUACION METRICA DE REFERENCIA Se recomienda proveerla sobre todos los dibujos, con una longitud mínima de 100mm, dividida en intervalos de 10mm cada uno. De preferencia debe disponerse simétricamente sobre una marca de centrado, en el margen, con un ancho mínimo de 5mm, trazada con línea continua de 0.5mm de espesor como mínimo. Domingo, 01 de Junio de 2014

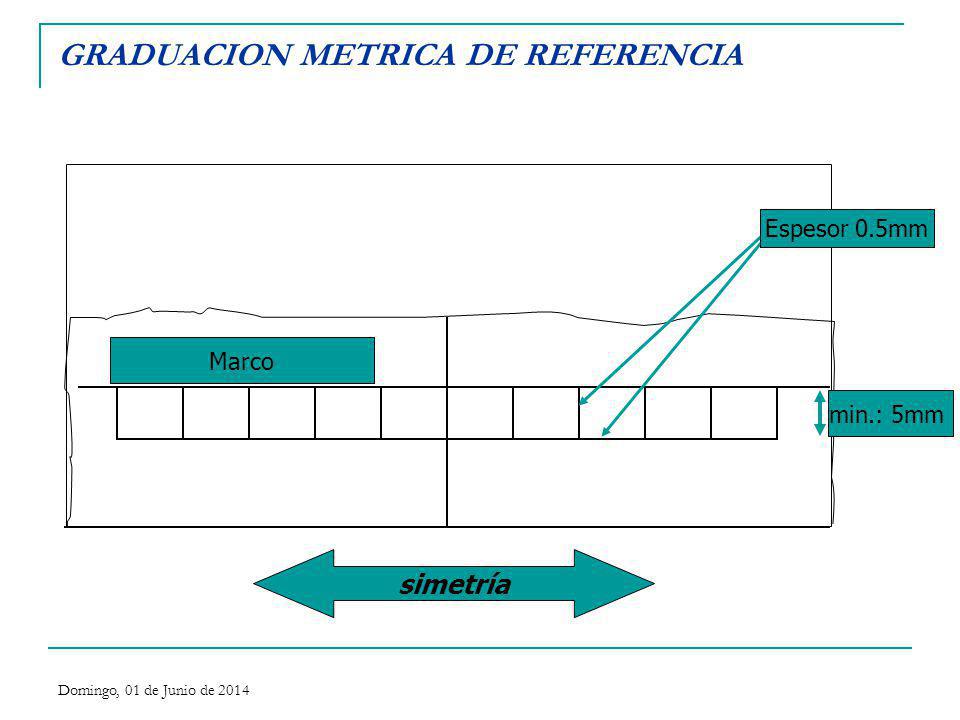

28 GRADUACION METRICA DE REFERENCIA simetría min.: 5mm Espesor 0.5mm Marco Domingo, 01 de Junio de 2014

29 SISTEMA DE REFERENCIA TIPO MALLA. permite una fácil localización de los detalles, modificaciones, añadiduras, etc. El número de divisiones debe ser divisible por dos. Es recomendable que la longitud de cualquier lado de los rectángulos que comprende la malla no sea menor que 25mm ni más que 75mm, deben ser trazados con líneas continuas de 0.5mm de espesor mínimo. Los rectángulos deben relacionarse por medio de letras mayúsculas a lo largo de un borde y por números a lo largo del otro. La numeración puede empezar en la esquina opuesta al rotulo y repetirse al lado opuesto. Las letras y números deben ubicarse en los márgenes a una distancia mínima de 5mm de los bordes y escritas en forma vertical. Domingo, 01 de Junio de 2014

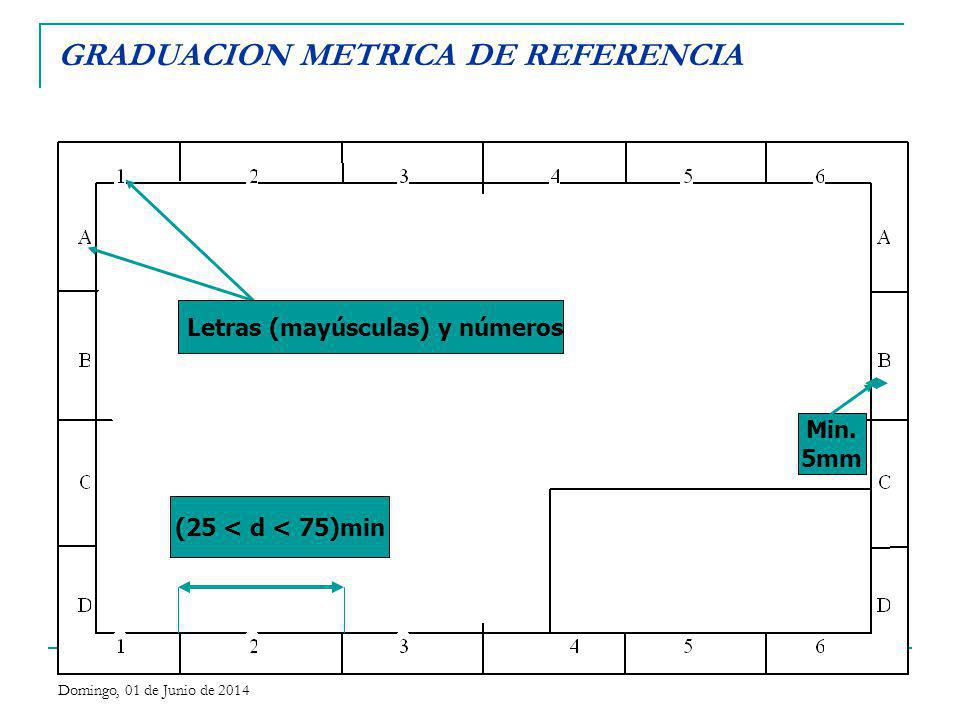

30 GRADUACION METRICA DE REFERENCIA (25 < d < 75)min Letras (mayúsculas) y números Min. 5mm Domingo, 01 de Junio de 2014

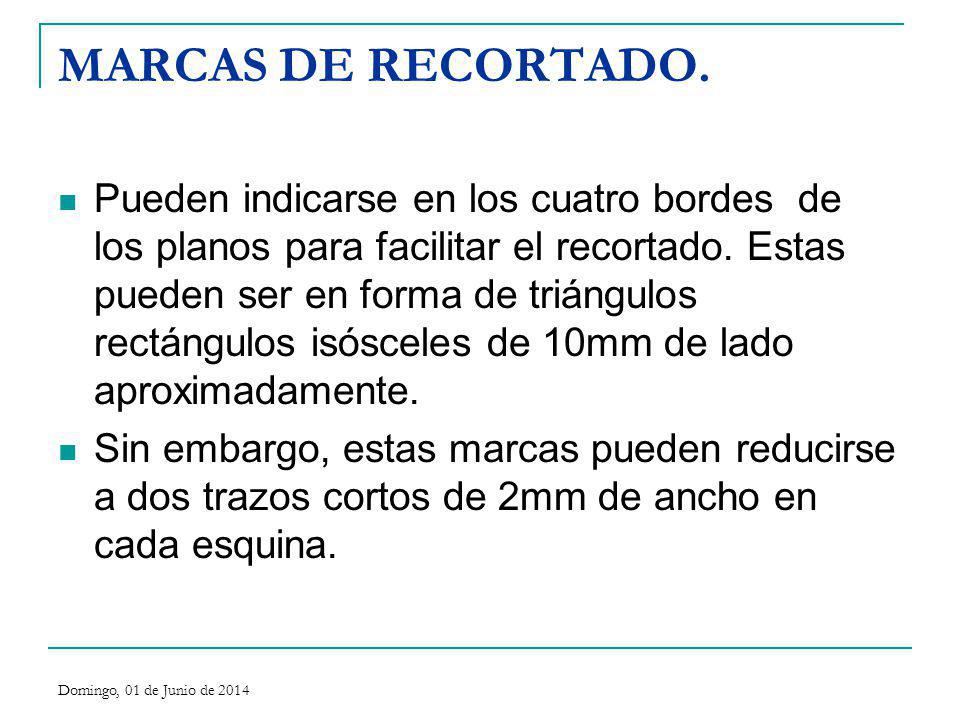

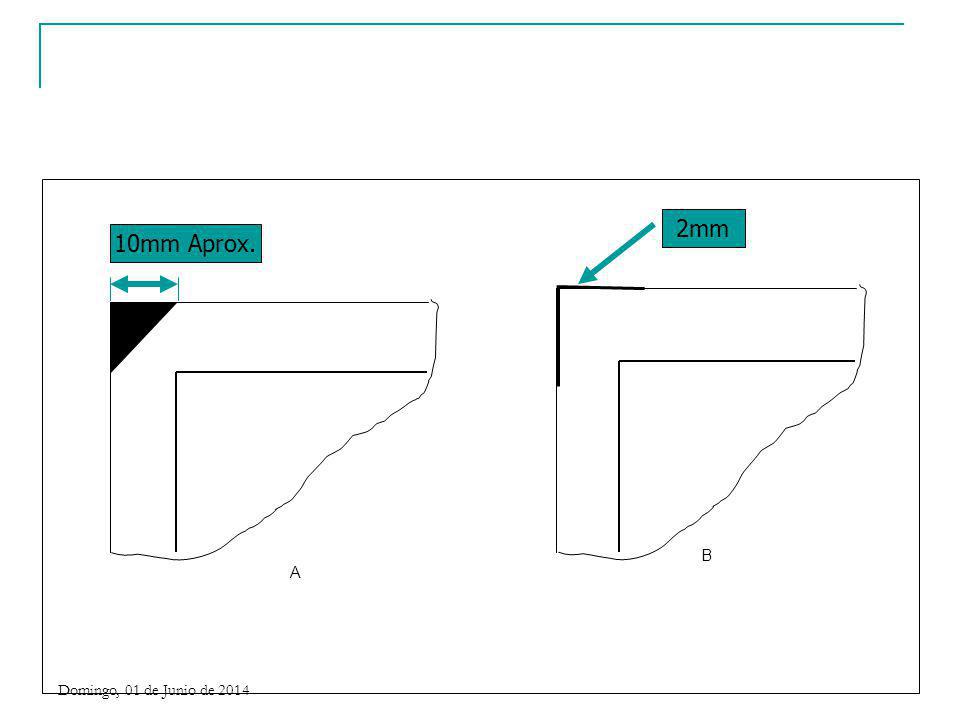

31 MARCAS DE RECORTADO. Pueden indicarse en los cuatro bordes de los planos para facilitar el recortado. Estas pueden ser en forma de triángulos rectángulos isósceles de 10mm de lado aproximadamente. Sin embargo, estas marcas pueden reducirse a dos trazos cortos de 2mm de ancho en cada esquina. Domingo, 01 de Junio de 2014

32 B A 10mm Aprox. 2mm Domingo, 01 de Junio de 2014

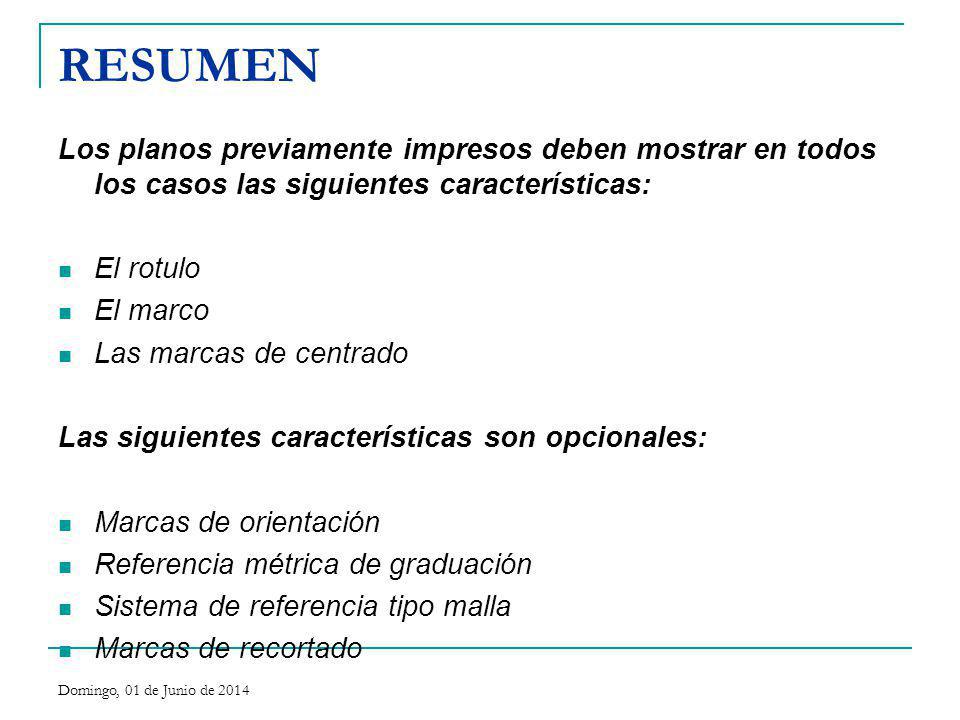

33 RESUMEN Los planos previamente impresos deben mostrar en todos los casos las siguientes características: El rotulo El marco Las marcas de centrado Las siguientes características son opcionales: Marcas de orientación Referencia métrica de graduación Sistema de referencia tipo malla Marcas de recortado Domingo, 01 de Junio de 2014

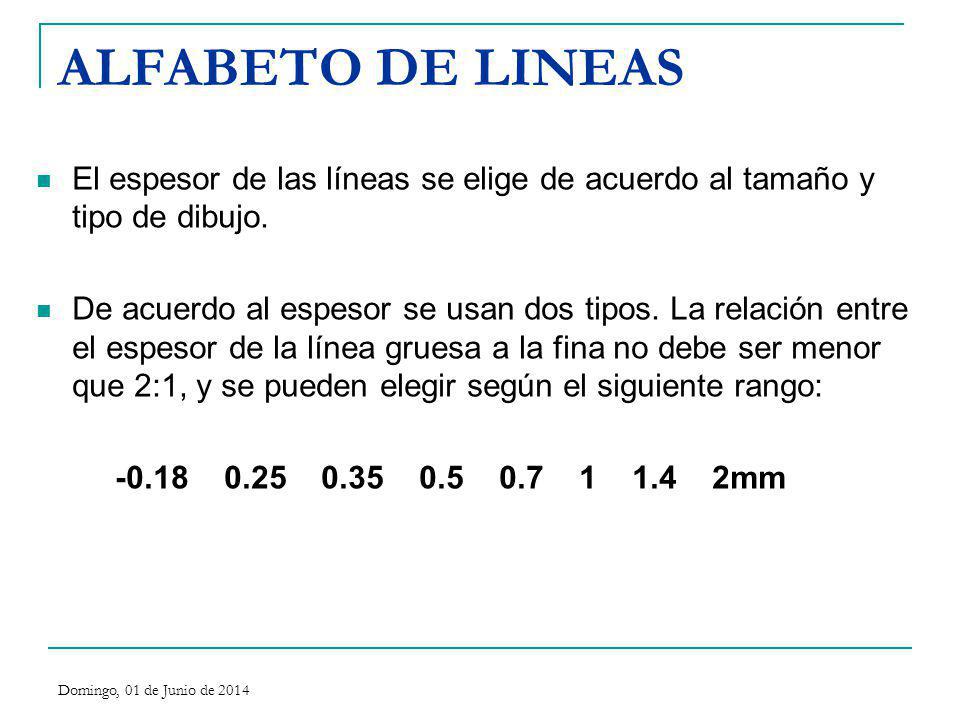

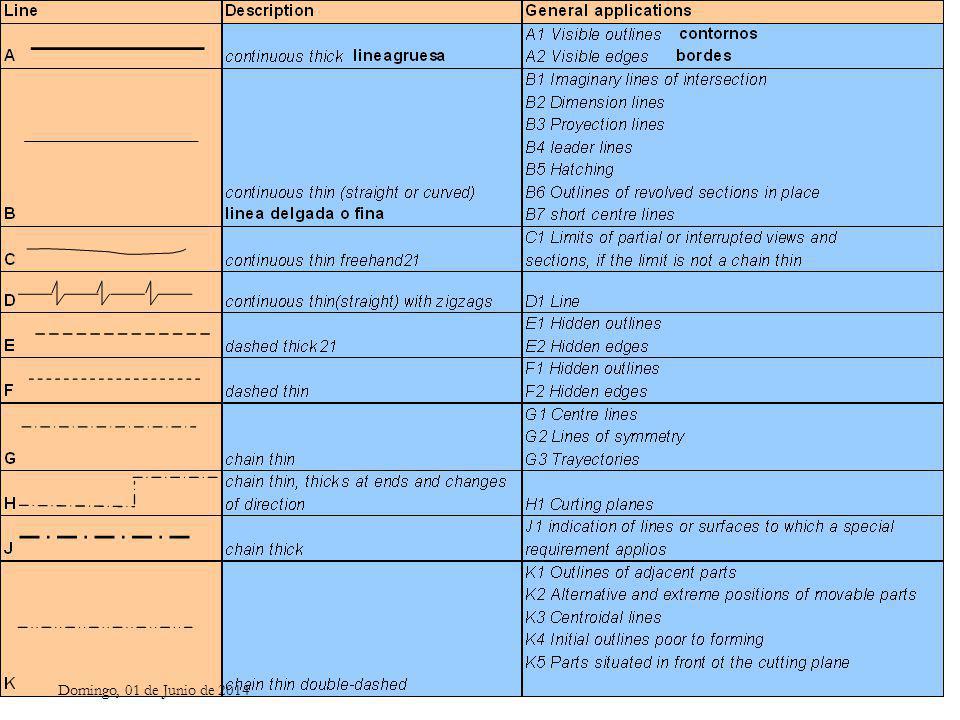

34 ALFABETO DE LINEAS El espesor de las líneas se elige de acuerdo al tamaño y tipo de dibujo. De acuerdo al espesor se usan dos tipos. La relación entre el espesor de la línea gruesa a la fina no debe ser menor que 2:1, y se pueden elegir según el siguiente rango: mm Domingo, 01 de Junio de 2014

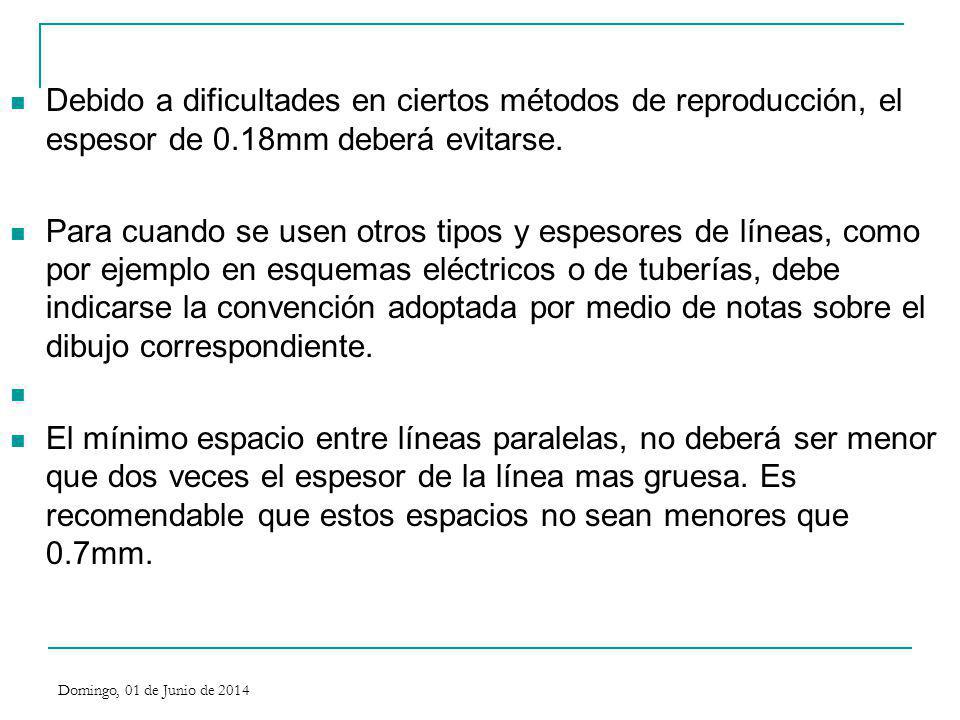

35 Debido a dificultades en ciertos métodos de reproducción, el espesor de 0.18mm deberá evitarse. Para cuando se usen otros tipos y espesores de líneas, como por ejemplo en esquemas eléctricos o de tuberías, debe indicarse la convención adoptada por medio de notas sobre el dibujo correspondiente. El mínimo espacio entre líneas paralelas, no deberá ser menor que dos veces el espesor de la línea mas gruesa. Es recomendable que estos espacios no sean menores que 0.7mm. Domingo, 01 de Junio de 2014

36

37

38

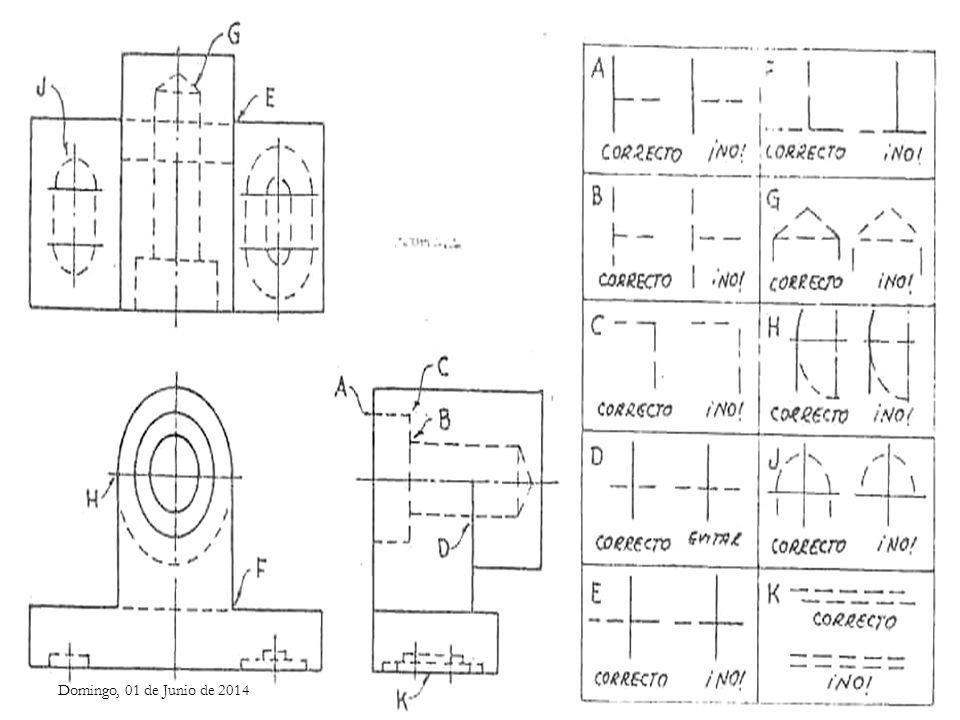

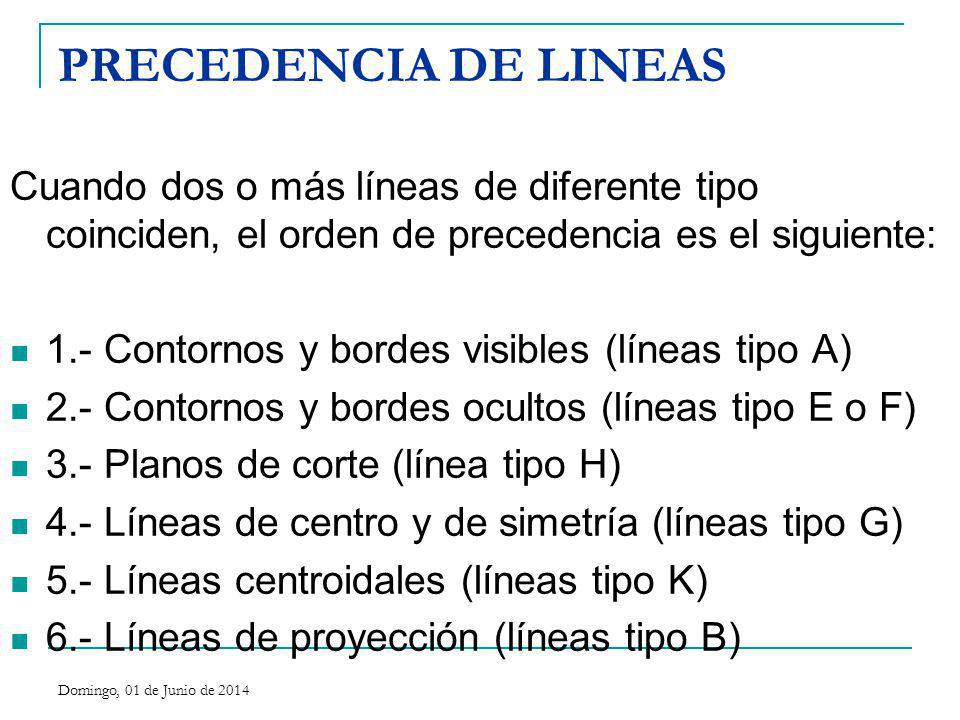

39 PRECEDENCIA DE LINEAS Cuando dos o más líneas de diferente tipo coinciden, el orden de precedencia es el siguiente: 1.- Contornos y bordes visibles (líneas tipo A) 2.- Contornos y bordes ocultos (líneas tipo E o F) 3.- Planos de corte (línea tipo H) 4.- Líneas de centro y de simetría (líneas tipo G) 5.- Líneas centroidales (líneas tipo K) 6.- Líneas de proyección (líneas tipo B) Domingo, 01 de Junio de 2014

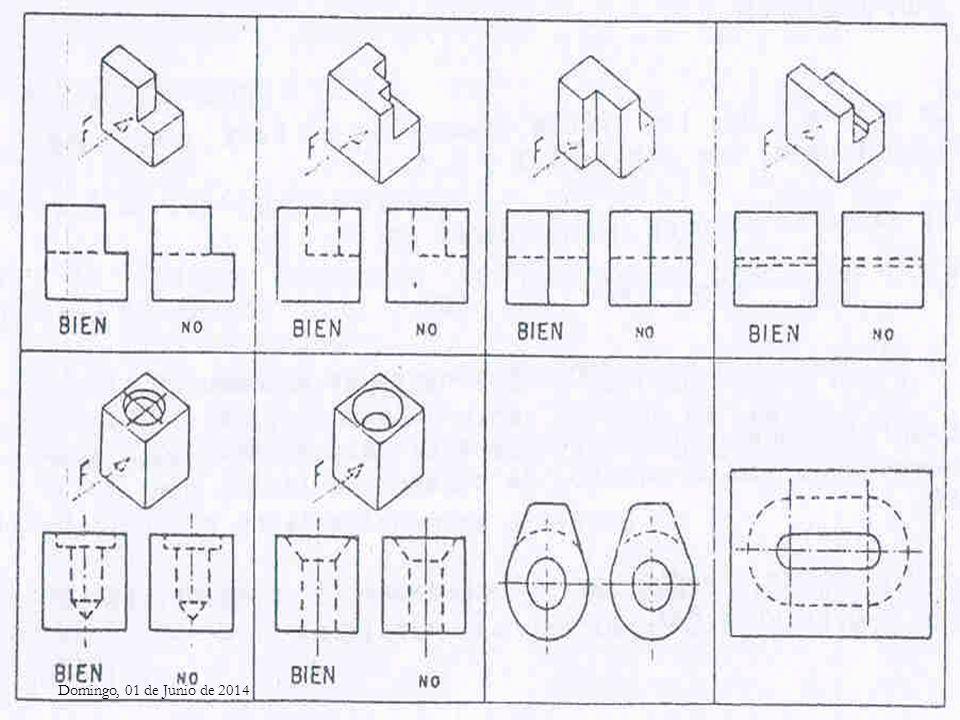

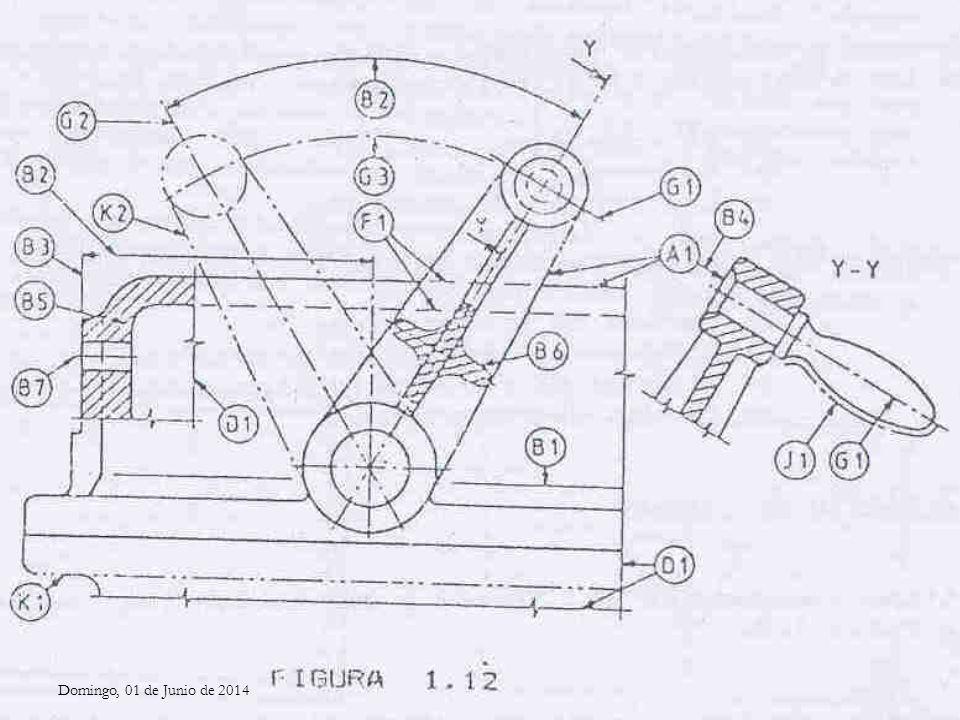

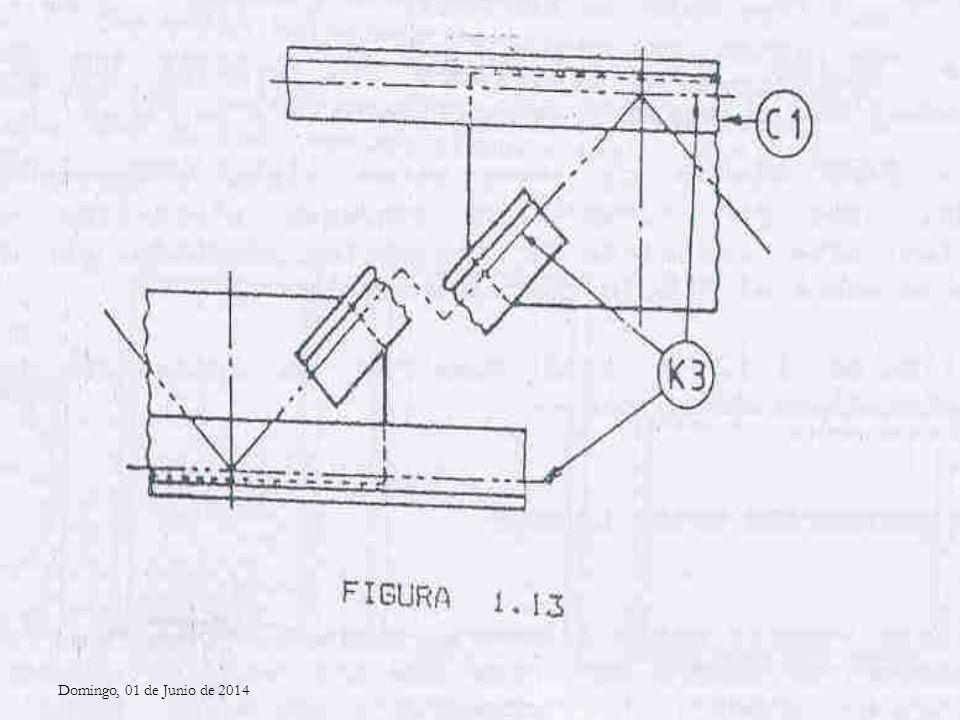

40 La figura muestra un ejemplo ilustrativo La practica del correcto trazo de líneas es importante para facilitar la lectura de los dibujos En la figura se muestran algunos ejemplos ilustrativos. Domingo, 01 de Junio de 2014

41

42

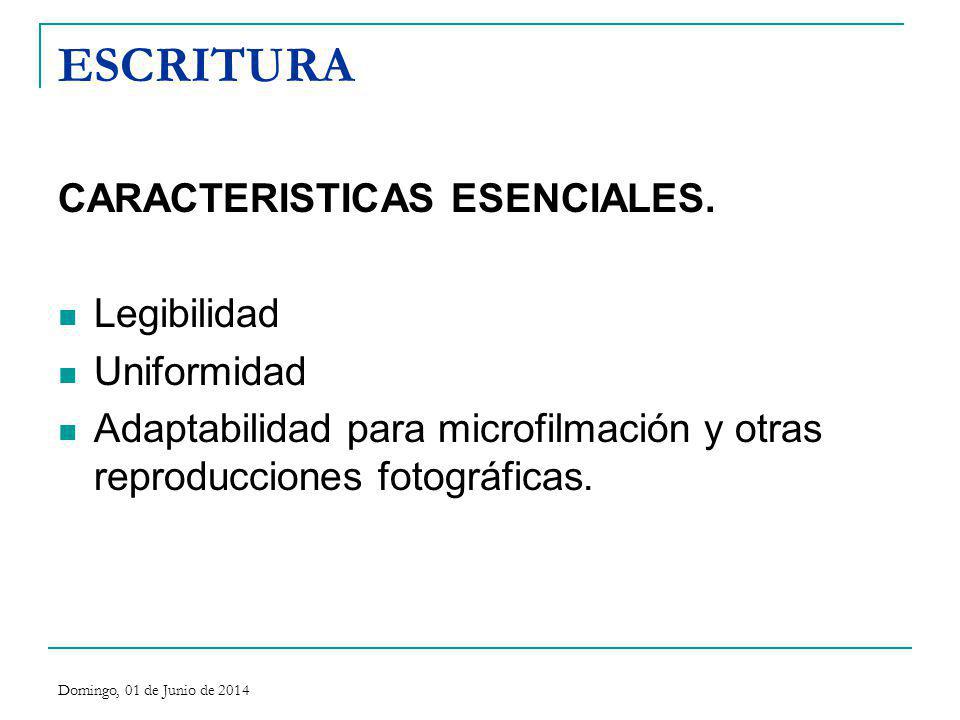

43 ESCRITURA CARACTERISTICAS ESENCIALES. Legibilidad Uniformidad Adaptabilidad para microfilmación y otras reproducciones fotográficas. Domingo, 01 de Junio de 2014

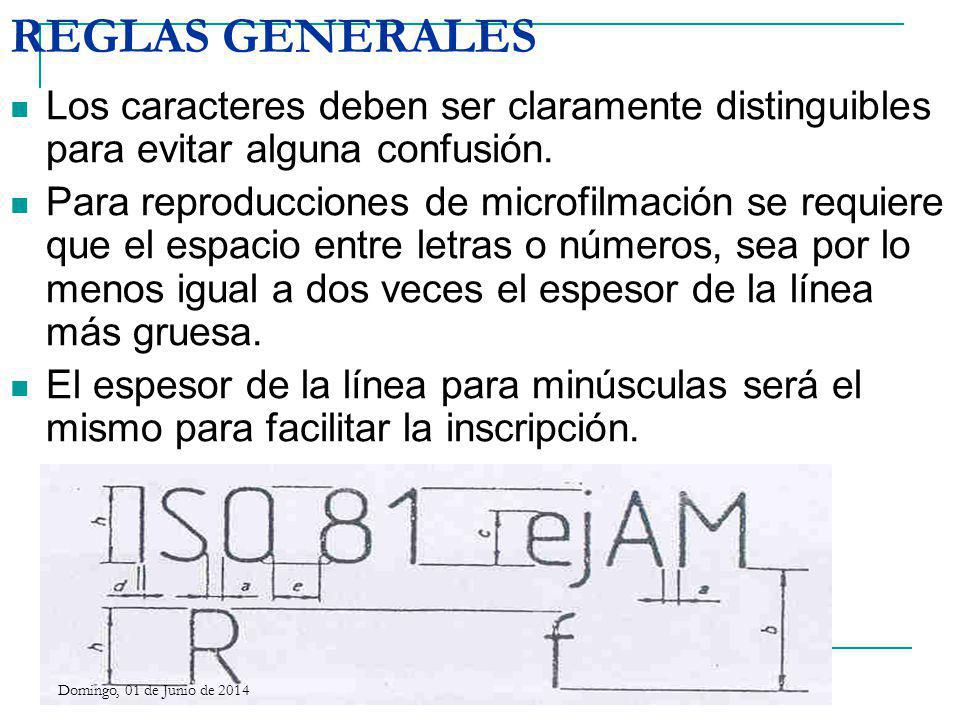

44 REGLAS GENERALES Los caracteres deben ser claramente distinguibles para evitar alguna confusión. Para reproducciones de microfilmación se requiere que el espacio entre letras o números, sea por lo menos igual a dos veces el espesor de la línea más gruesa. El espesor de la línea para minúsculas será el mismo para facilitar la inscripción. Domingo, 01 de Junio de 2014

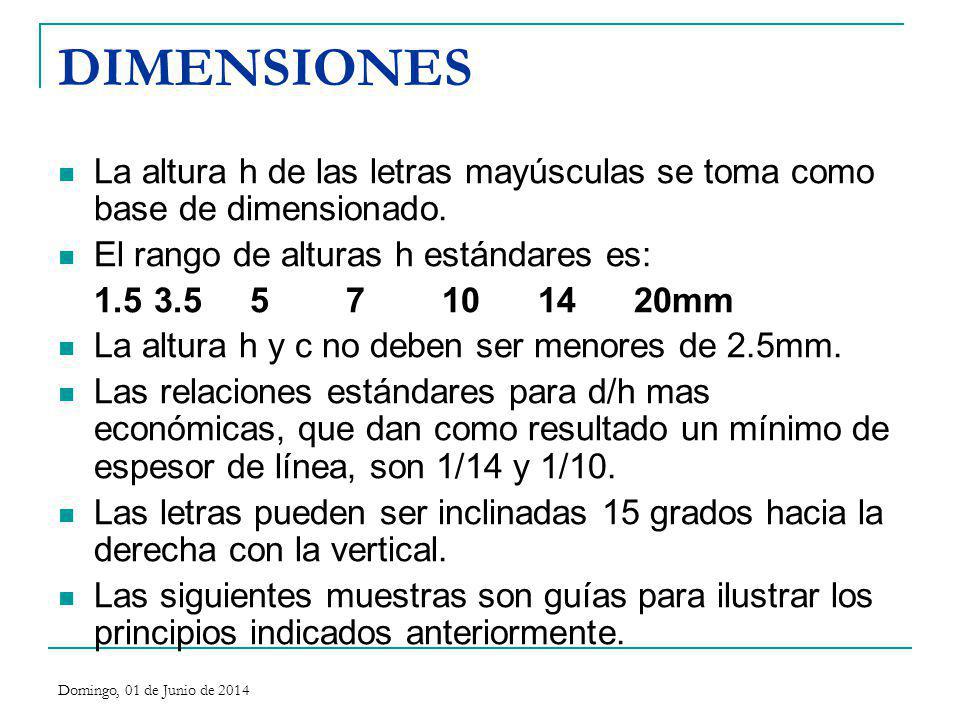

45 DIMENSIONES La altura h de las letras mayúsculas se toma como base de dimensionado. El rango de alturas h estándares es: mm La altura h y c no deben ser menores de 2.5mm. Las relaciones estándares para d/h mas económicas, que dan como resultado un mínimo de espesor de línea, son 1/14 y 1/10. Las letras pueden ser inclinadas 15 grados hacia la derecha con la vertical. Las siguientes muestras son guías para ilustrar los principios indicados anteriormente. Domingo, 01 de Junio de 2014

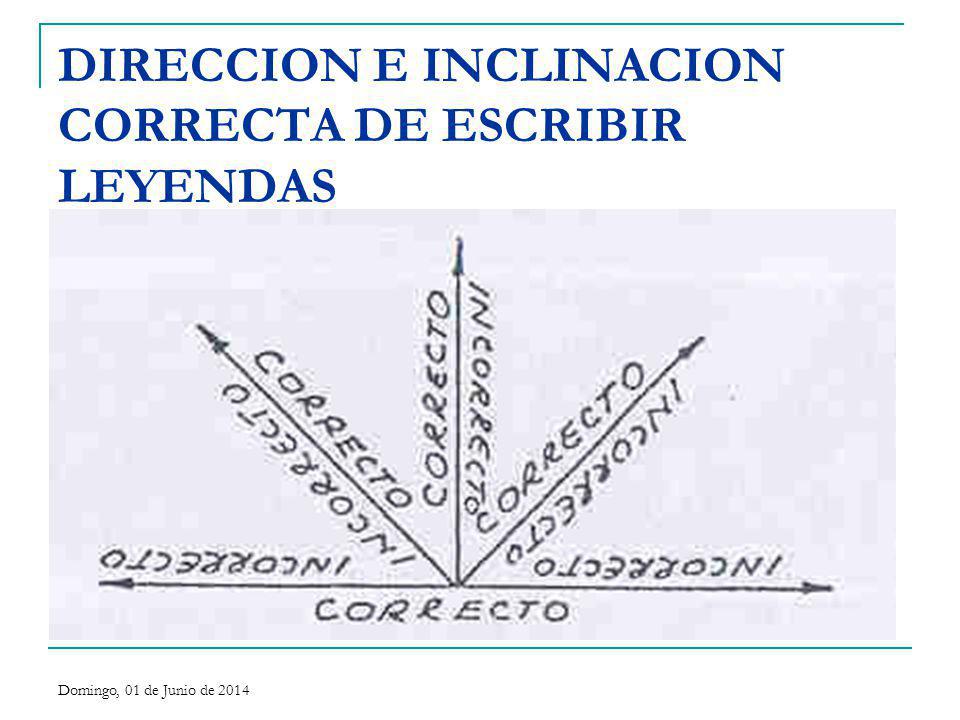

46 DIRENCION E INCLINACION CORRECTA DE ESCRIBIR LEYENDAS Para que todas las leyendas puedan leerse sin dificultad alguna, cuando el plano este colocado en posición normal de trabajo, sin tener que girar este, la forma correcta de escribir dichas leyendas se muestra en el siguiente esquema. Domingo, 01 de Junio de 2014

47 DIRECCION E INCLINACION CORRECTA DE ESCRIBIR LEYENDAS Domingo, 01 de Junio de 2014

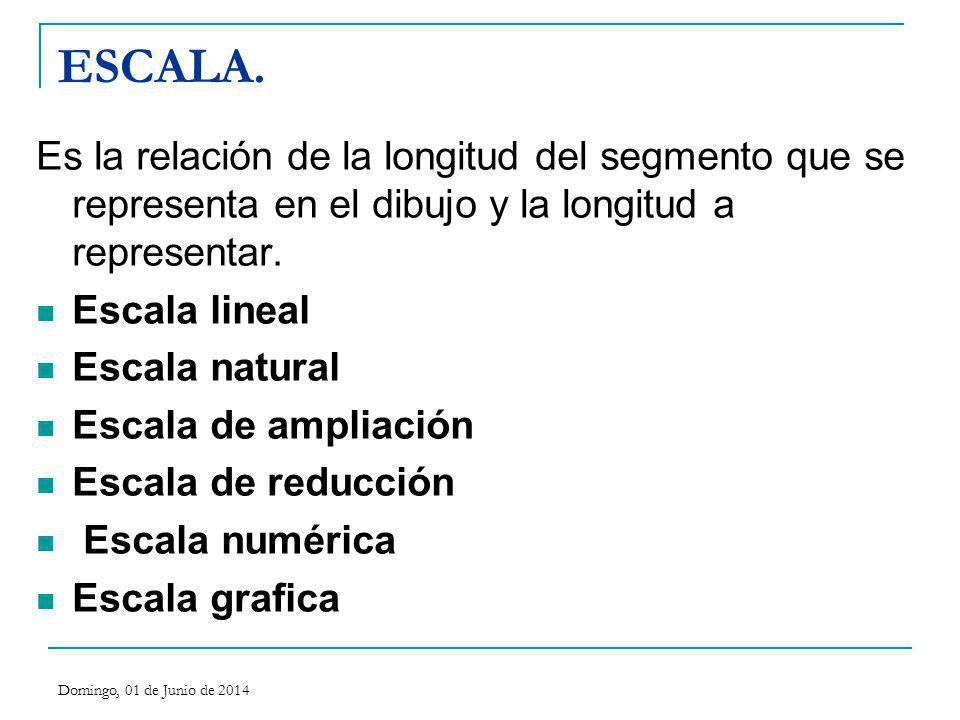

48 ESCALA. Es la relación de la longitud del segmento que se representa en el dibujo y la longitud a representar. Escala lineal Escala natural Escala de ampliación Escala de reducción Escala numérica Escala grafica Domingo, 01 de Junio de 2014

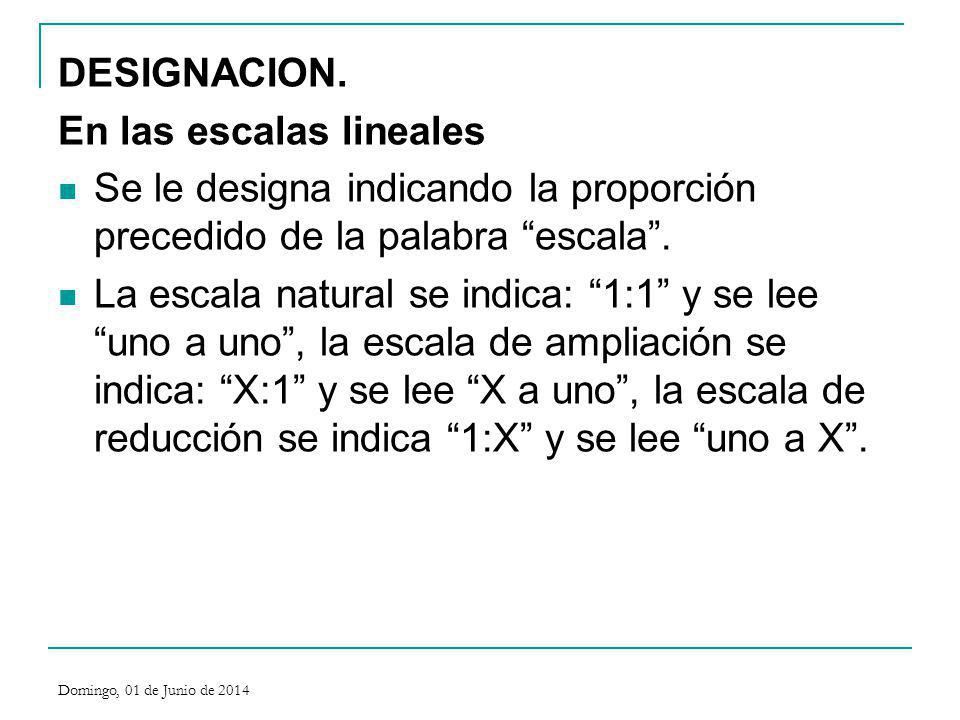

49 DESIGNACION. En las escalas lineales Se le designa indicando la proporción precedido de la palabra escala. La escala natural se indica: 1:1 y se lee uno a uno, la escala de ampliación se indica: X:1 y se lee X a uno, la escala de reducción se indica 1:X y se lee uno a X. Domingo, 01 de Junio de 2014

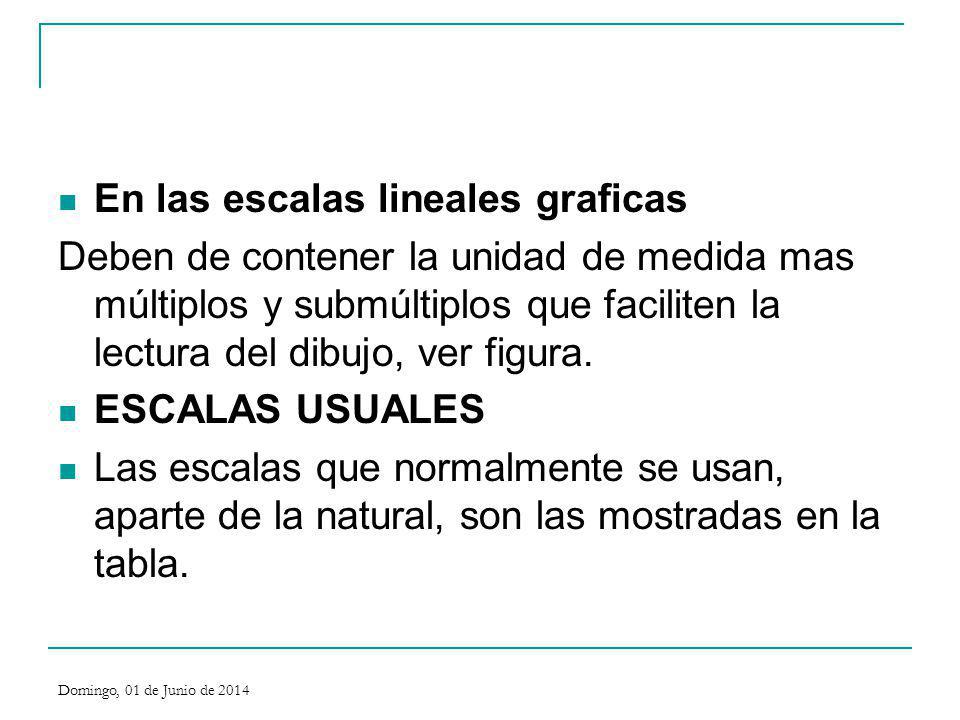

50 En las escalas lineales graficas Deben de contener la unidad de medida mas múltiplos y submúltiplos que faciliten la lectura del dibujo, ver figura. ESCALAS USUALES Las escalas que normalmente se usan, aparte de la natural, son las mostradas en la tabla. Domingo, 01 de Junio de 2014

51

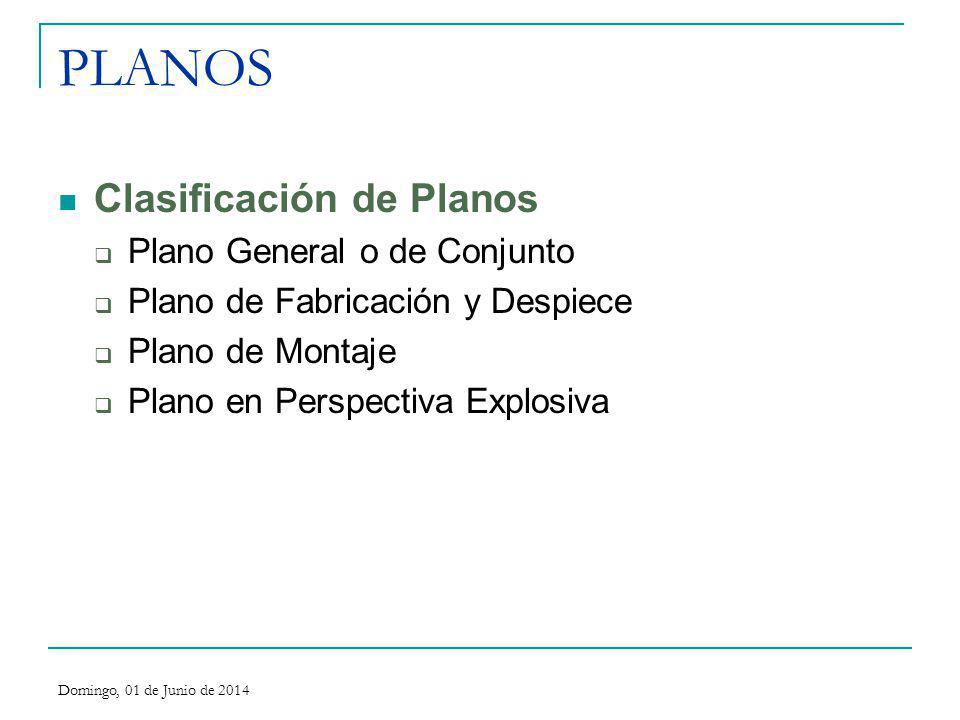

52 PLANOS Clasificación de Planos Plano General o de Conjunto Plano de Fabricación y Despiece Plano de Montaje Plano en Perspectiva Explosiva Domingo, 01 de Junio de 2014

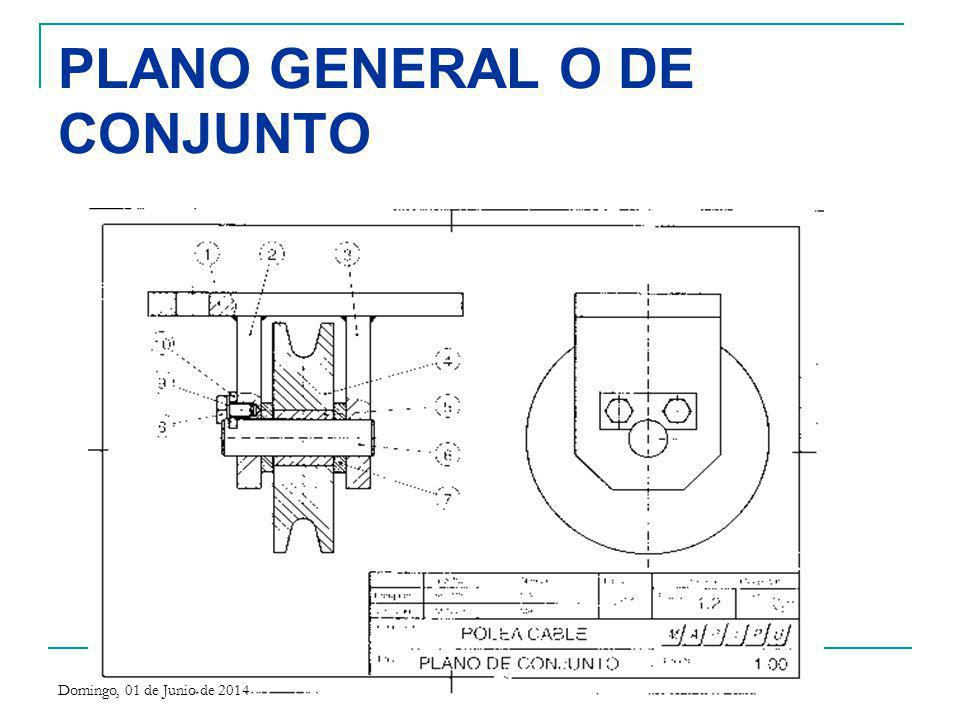

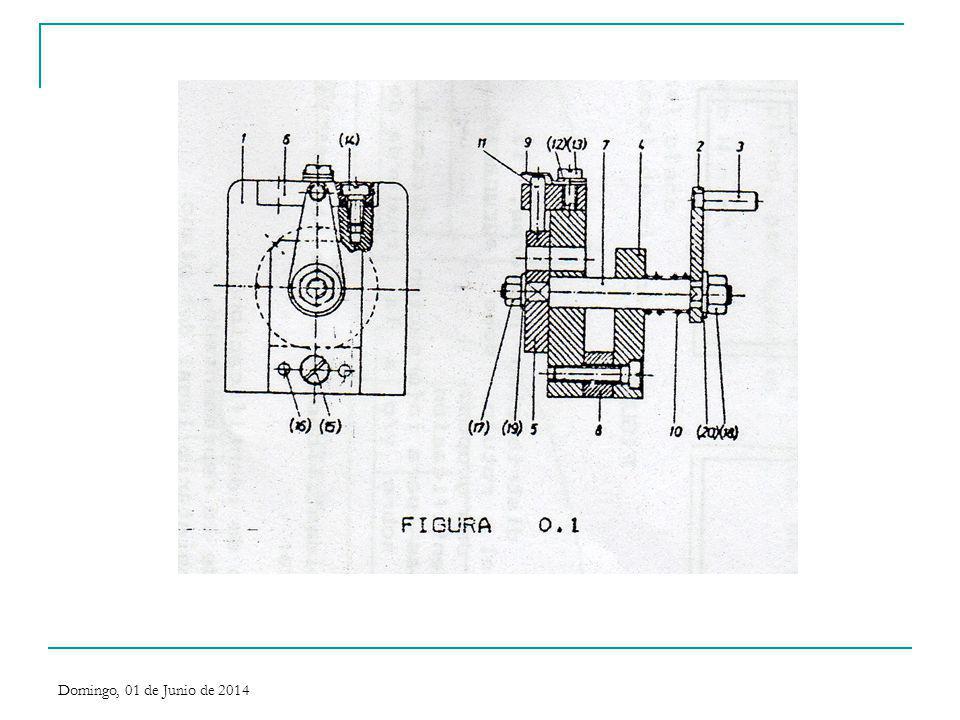

53 PLANO GENERAL O DE CONJUNTO Domingo, 01 de Junio de 2014

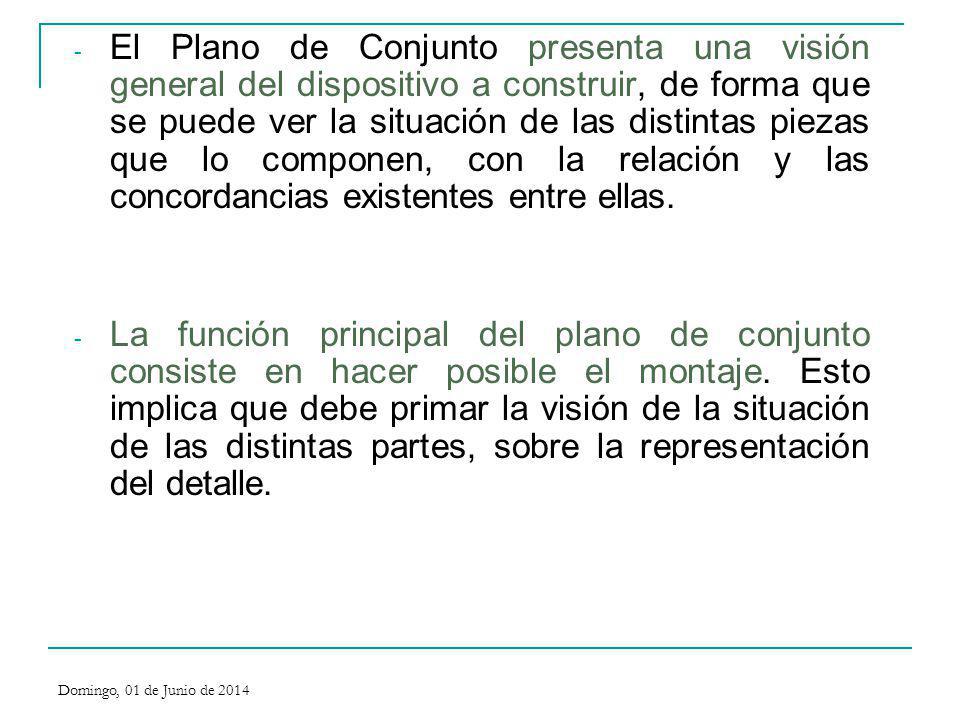

54 - El Plano de Conjunto presenta una visión general del dispositivo a construir, de forma que se puede ver la situación de las distintas piezas que lo componen, con la relación y las concordancias existentes entre ellas. - La función principal del plano de conjunto consiste en hacer posible el montaje. Esto implica que debe primar la visión de la situación de las distintas partes, sobre la representación del detalle. Domingo, 01 de Junio de 2014

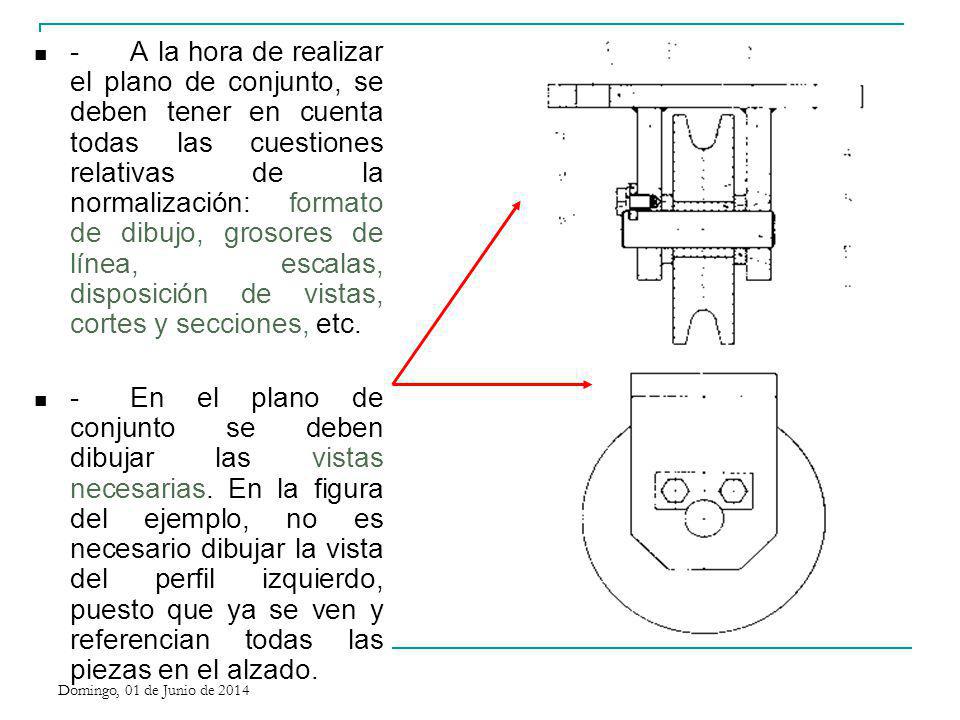

55 -A la hora de realizar el plano de conjunto, se deben tener en cuenta todas las cuestiones relativas de la normalización: formato de dibujo, grosores de línea, escalas, disposición de vistas, cortes y secciones, etc. -En el plano de conjunto se deben dibujar las vistas necesarias. En la figura del ejemplo, no es necesario dibujar la vista del perfil izquierdo, puesto que ya se ven y referencian todas las piezas en el alzado. Domingo, 01 de Junio de 2014

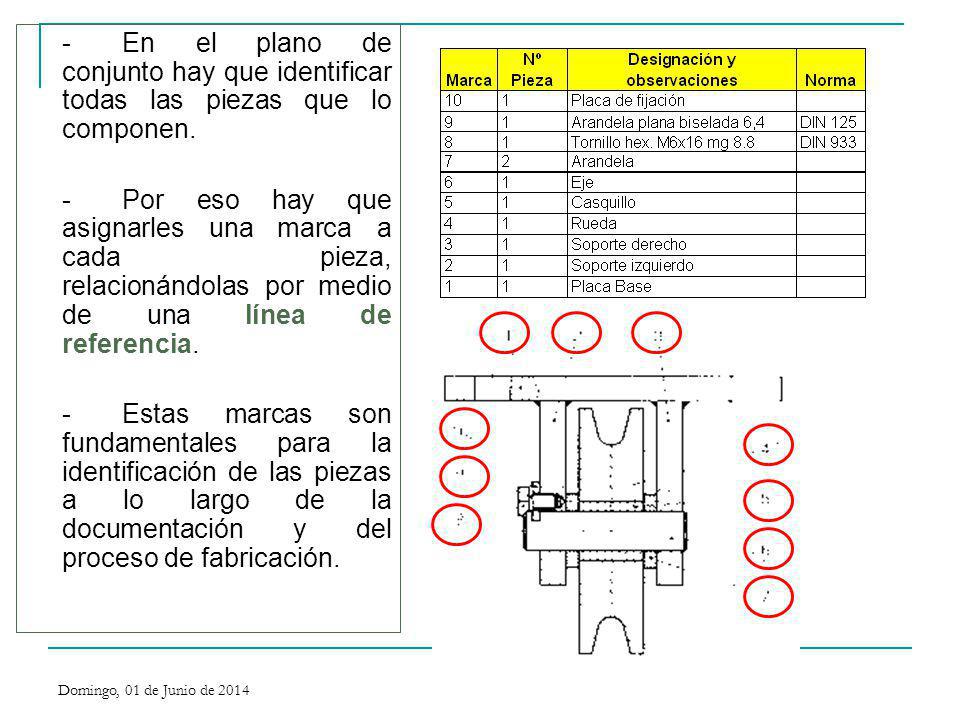

56 -En el plano de conjunto hay que identificar todas las piezas que lo componen. -Por eso hay que asignarles una marca a cada pieza, relacionándolas por medio de una línea de referencia. -Estas marcas son fundamentales para la identificación de las piezas a lo largo de la documentación y del proceso de fabricación. Domingo, 01 de Junio de 2014

57 Para tener completamente identificadas las piezas, hay que incluir en el plano de conjunto una lista de elementos. En esta lista se debe añadir información que no se puede ver en el dibujo. Por ejemplo, las dimensiones generales, las dimensiones nominales, la designación normalizada, las referencias normalizadas o comerciales, materiales, etc. Debido a la importancia del marcado de piezas y de la lista de elementos, los trataremos ampliamente en los puntos siguientes. Puesto que están perfectamente identificadas las piezas del conjunto, podemos simplificar su representación, especialmente en el caso de elementos normalizados o comerciales. Domingo, 01 de Junio de 2014

58 En la figura siguiente, hemos simplificado la representación del tornillo y de la arandela. Puesto que están perfectamente identificados, y quien lo vaya a montar tendrá los conocimientos suficientes para montar de forma correcta tanto el tornillo como la arandela, el resultado final será el mismo. De esta manera hemos simplificado el dibujo, facilitando su comprensión y reduciendo el tiempo de realización del mismo. Domingo, 01 de Junio de 2014

59 Todo dibujo técnico debe incluir las cotas necesarias. Puesto que las piezas ya están terminadas, en los planos del conjunto únicamente se dispondrán las cotas necesarias para la realización o comprobación del montaje. En el conjunto de la figura es imprescindible dibujar la cota de 35 mm, puesto que indica al soldador la separación a la que debe soldar los dos soportes sobre la placa base. Fíjese que se ha realizado un corte parcial sobre el soporte derecho (pieza número 3) para establecer su orientación. Domingo, 01 de Junio de 2014

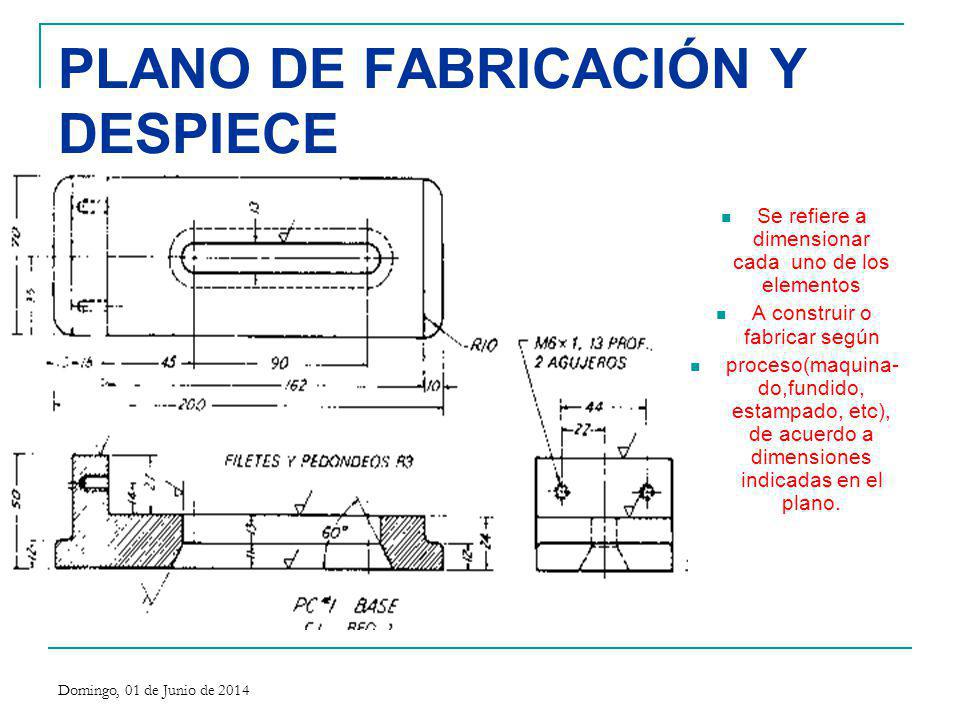

60 PLANO DE FABRICACIÓN Y DESPIECE Se refiere a dimensionar cada uno de los elementos A construir o fabricar según proceso(maquina- do,fundido, estampado, etc), de acuerdo a dimensiones indicadas en el plano. Domingo, 01 de Junio de 2014

61 Maquinado: obtener la pieza según el plano ya sea a través de procesos de torneado, fresado o cepillado. Fundido: Las dimensiones de las piezas fundidas son mayores que las reales porque deben someterse a otros procesos. Estampado: Se realiza a través del uso o aplicación de matrices. Domingo, 01 de Junio de 2014

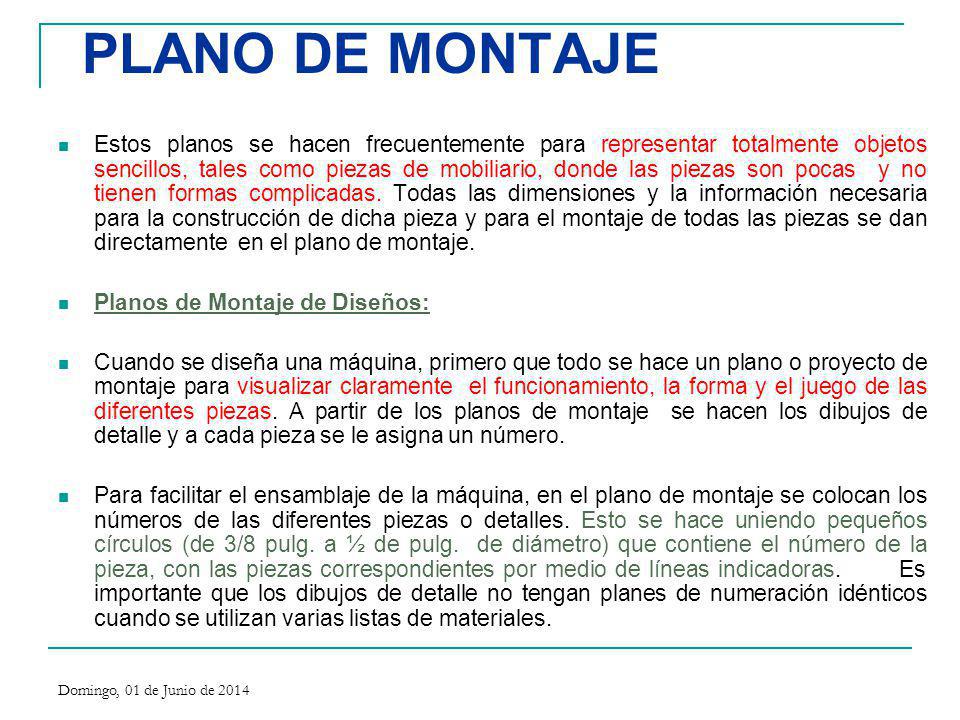

62 PLANO DE MONTAJE Estos planos se hacen frecuentemente para representar totalmente objetos sencillos, tales como piezas de mobiliario, donde las piezas son pocas y no tienen formas complicadas. Todas las dimensiones y la información necesaria para la construcción de dicha pieza y para el montaje de todas las piezas se dan directamente en el plano de montaje. Planos de Montaje de Diseños: Cuando se diseña una máquina, primero que todo se hace un plano o proyecto de montaje para visualizar claramente el funcionamiento, la forma y el juego de las diferentes piezas. A partir de los planos de montaje se hacen los dibujos de detalle y a cada pieza se le asigna un número. Para facilitar el ensamblaje de la máquina, en el plano de montaje se colocan los números de las diferentes piezas o detalles. Esto se hace uniendo pequeños círculos (de 3/8 pulg. a ½ de pulg. de diámetro) que contiene el número de la pieza, con las piezas correspondientes por medio de líneas indicadoras. Es importante que los dibujos de detalle no tengan planes de numeración idénticos cuando se utilizan varias listas de materiales. Domingo, 01 de Junio de 2014

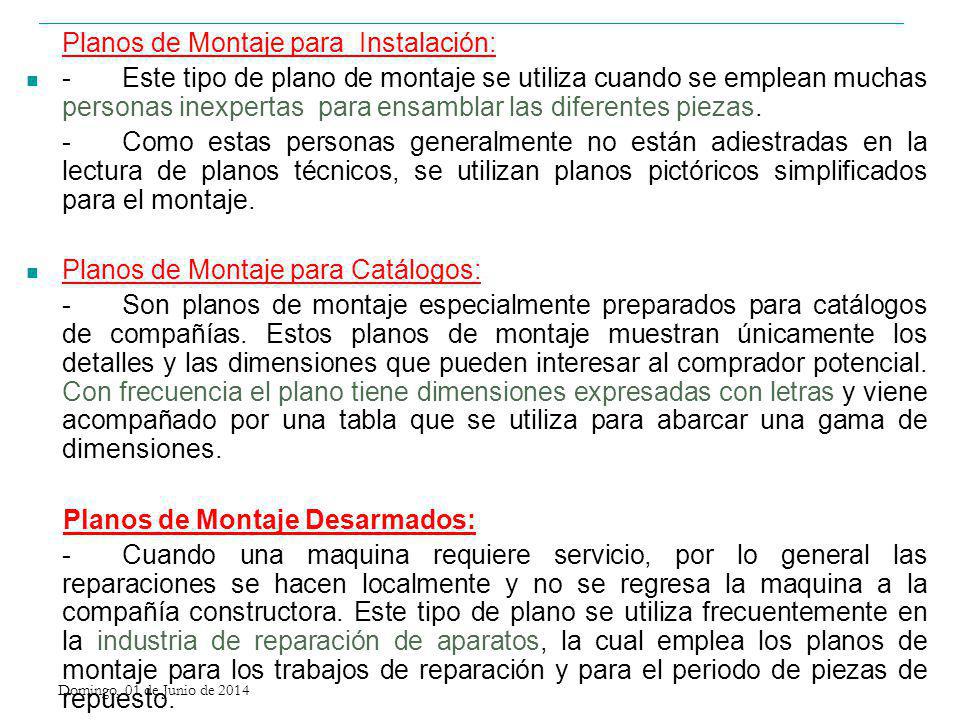

63 Planos de Montaje para Instalación: -Este tipo de plano de montaje se utiliza cuando se emplean muchas personas inexpertas para ensamblar las diferentes piezas. -Como estas personas generalmente no están adiestradas en la lectura de planos técnicos, se utilizan planos pictóricos simplificados para el montaje. Planos de Montaje para Catálogos: -Son planos de montaje especialmente preparados para catálogos de compañías. Estos planos de montaje muestran únicamente los detalles y las dimensiones que pueden interesar al comprador potencial. Con frecuencia el plano tiene dimensiones expresadas con letras y viene acompañado por una tabla que se utiliza para abarcar una gama de dimensiones. Planos de Montaje Desarmados: -Cuando una maquina requiere servicio, por lo general las reparaciones se hacen localmente y no se regresa la maquina a la compañía constructora. Este tipo de plano se utiliza frecuentemente en la industria de reparación de aparatos, la cual emplea los planos de montaje para los trabajos de reparación y para el periodo de piezas de repuesto. Domingo, 01 de Junio de 2014

64 PLANO EN PERSPECTIVA EXPLOSIVA El plano en perspectiva explosiva tiene como finalidad indicar en forma ordenada y precisa la secuencia de ubicación de las piezas que conforman un conjunto, permitiendo con ello a cualquier operario realizar un desarme y posteriormente; realizada la reparación, armar el conjunto siguiendo las informaciones del plano. Domingo, 01 de Junio de 2014
