Temas del entrenamiento: Tecnología automotriz básica; Las clases y sus nombres; Tecnología Mercedes-Benz; Actividades prácticas en los vehículos.

Presentaciones similares


Presentación del tema: "Temas del entrenamiento: Tecnología automotriz básica; Las clases y sus nombres; Tecnología Mercedes-Benz; Actividades prácticas en los vehículos."— Transcripción de la presentación:

1 Temas del entrenamiento: Tecnología automotriz básica; Las clases y sus nombres; Tecnología Mercedes-Benz; Actividades prácticas en los vehículos.

2 Tecnología Automotriz Básica

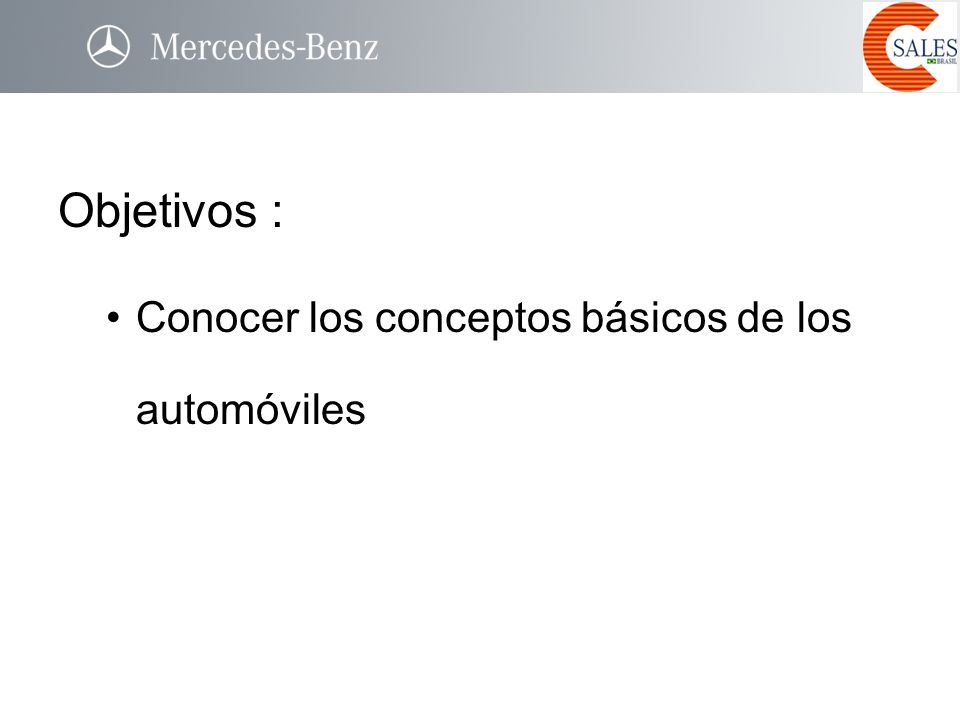

3 Objetivos : Conocer los conceptos básicos de los automóviles

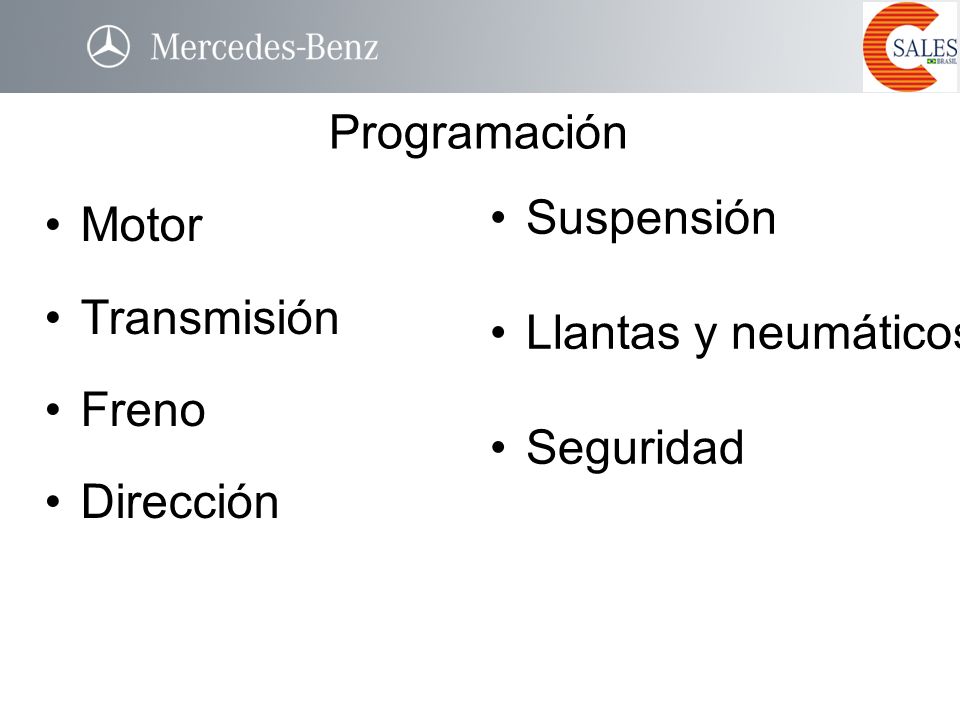

4 Motor Transmisión Freno Dirección Programación Suspensión Llantas y neumáticos Seguridad

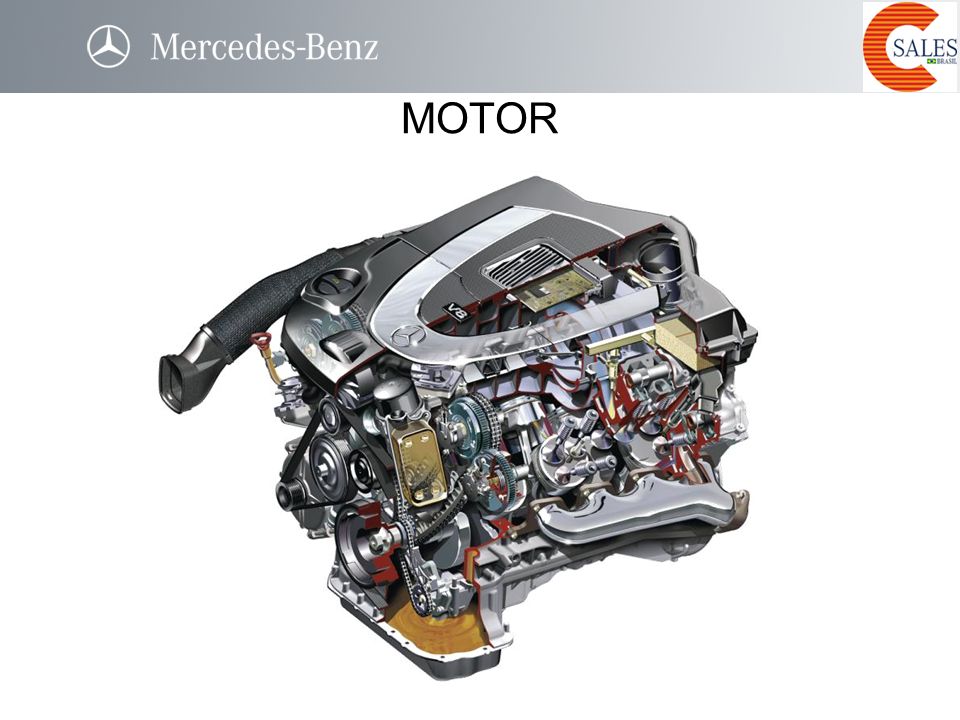

5 MOTOR

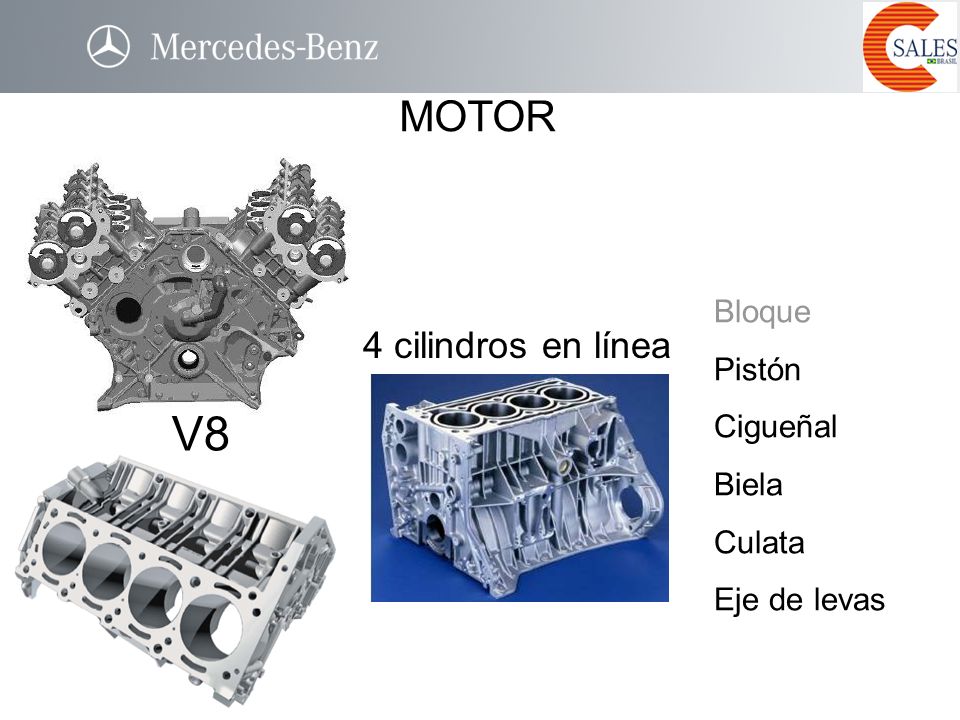

6 Bloque Pistón Cigueñal Biela Culata Eje de levas V8 4 cilindros en línea MOTOR

7 Bloque Pistón Cigueñal Biela Culata Eje de levas MOTOR

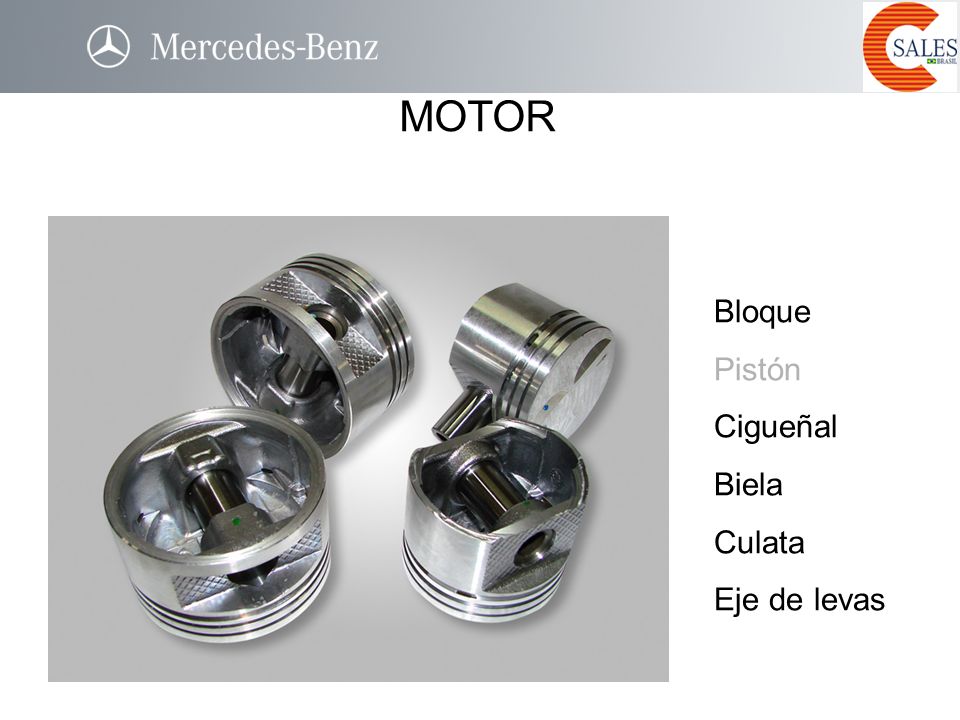

8 Bloque Pistón Cigueñal Biela Culata Eje de levas MOTOR

9 Bloque Pistón Cigueñal Biela Culata Eje de levas MOTOR

10 Bloque Pistón Cigueñal Biela Culata Eje de levas MOTOR

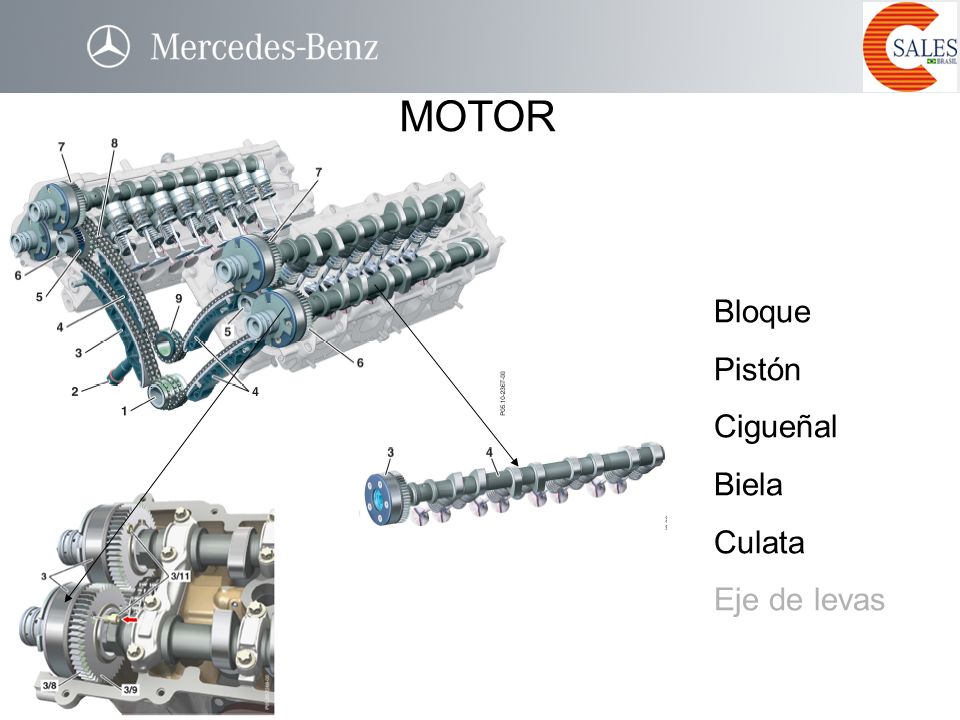

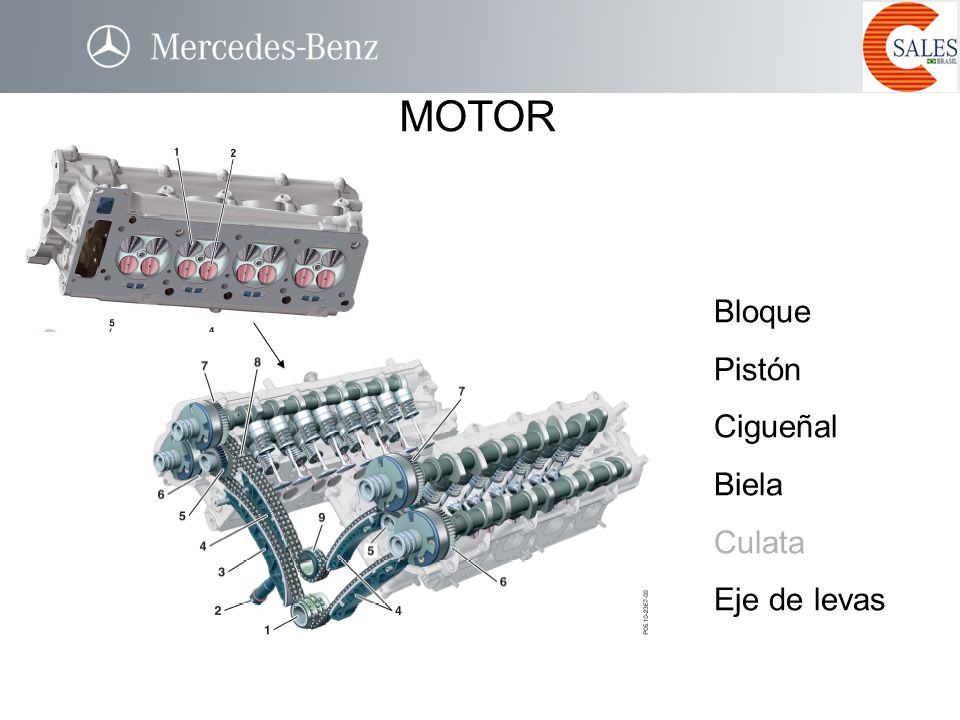

11 Bloque Pistón Cigueñal Biela Culata Eje de levas

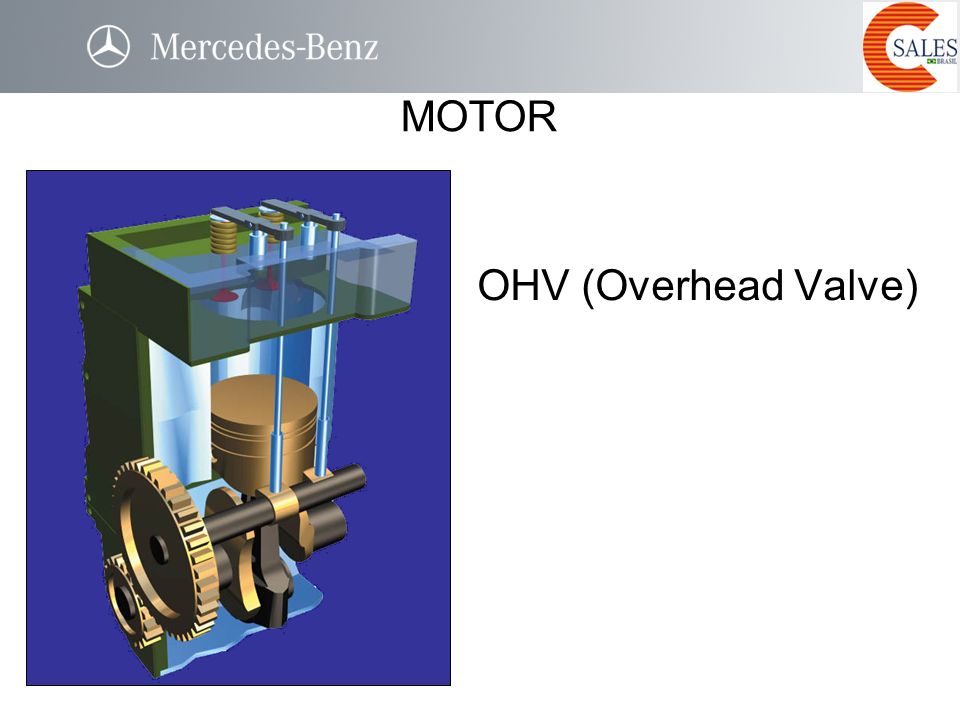

12 OHV (Overhead Valve) MOTOR

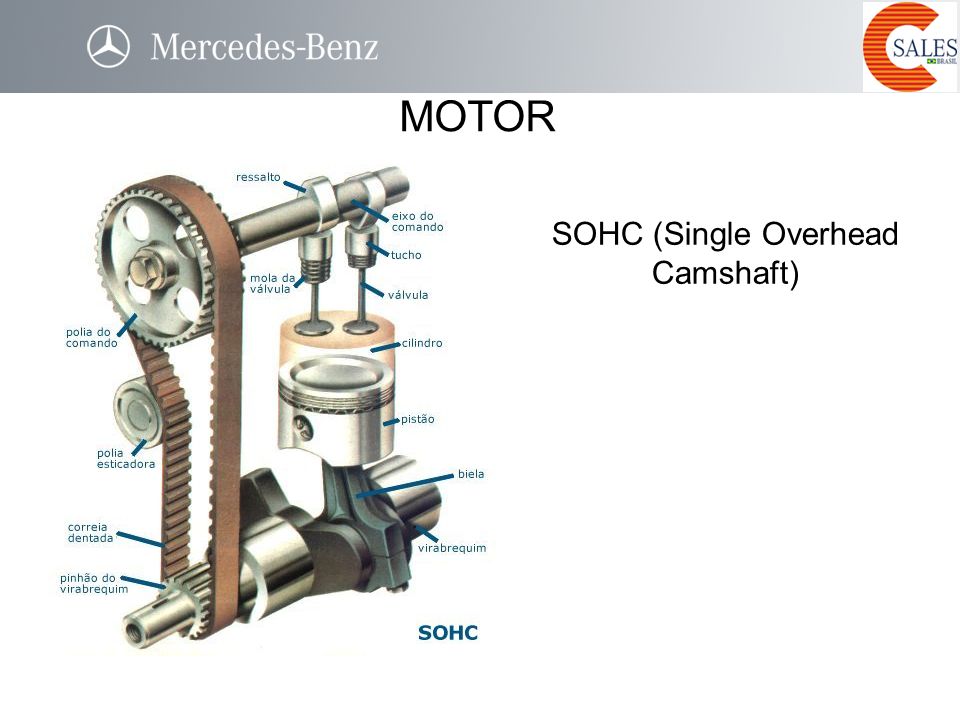

13 SOHC (Single Overhead Camshaft) MOTOR

14 DOHC (Double Overhead Camshaft) MOTOR

15 4 cilindros en línea TIPOS DE MOTORES

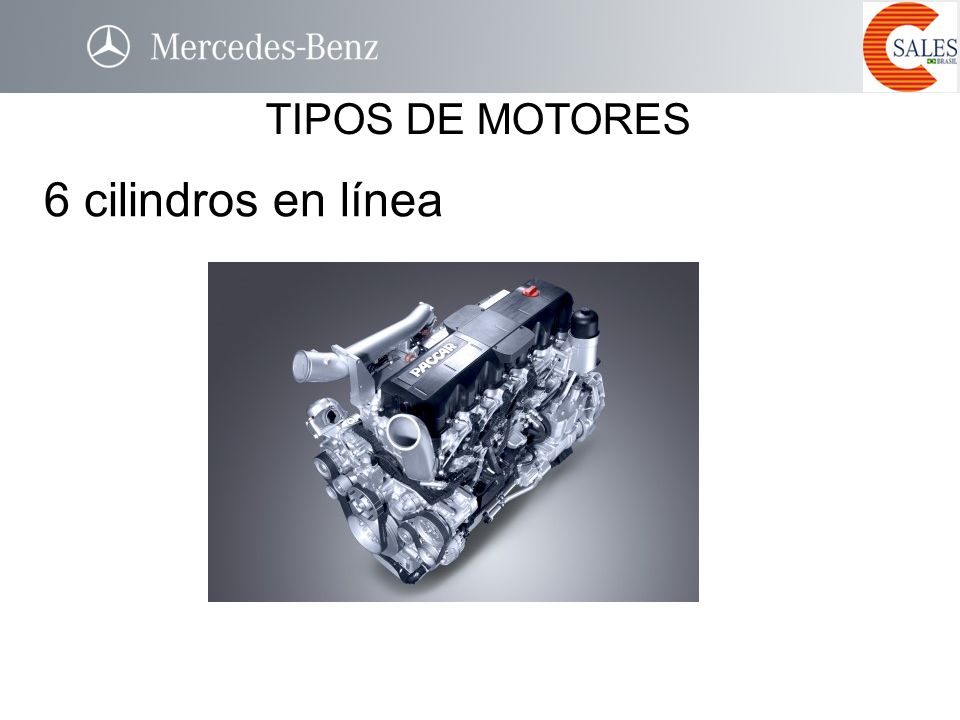

16 6 cilindros en línea TIPOS DE MOTORES

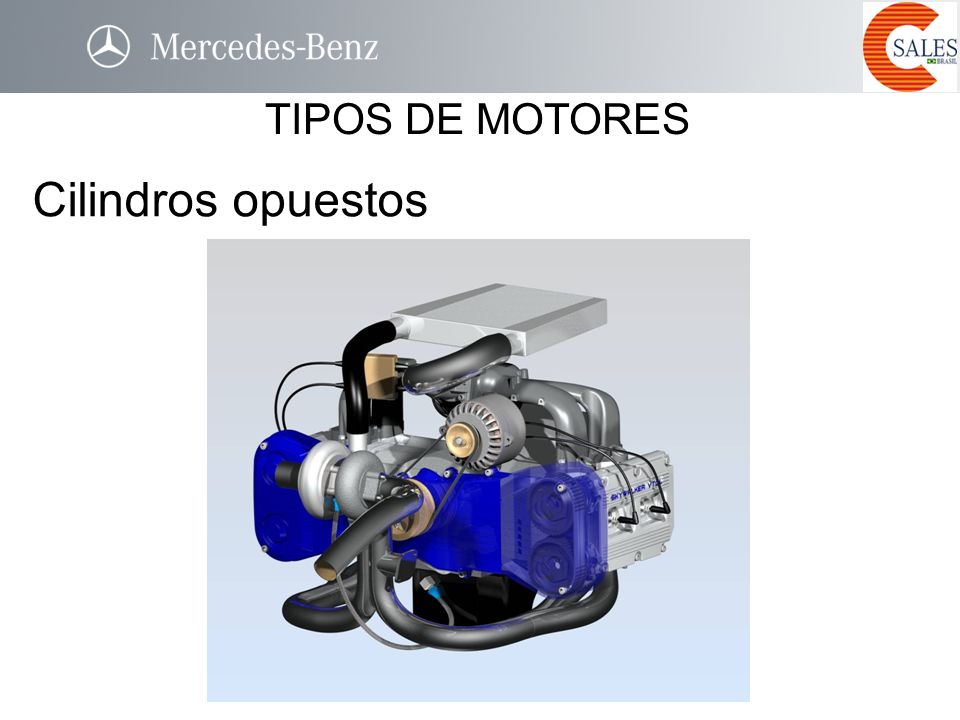

17 Cilindros opuestos TIPOS DE MOTORES

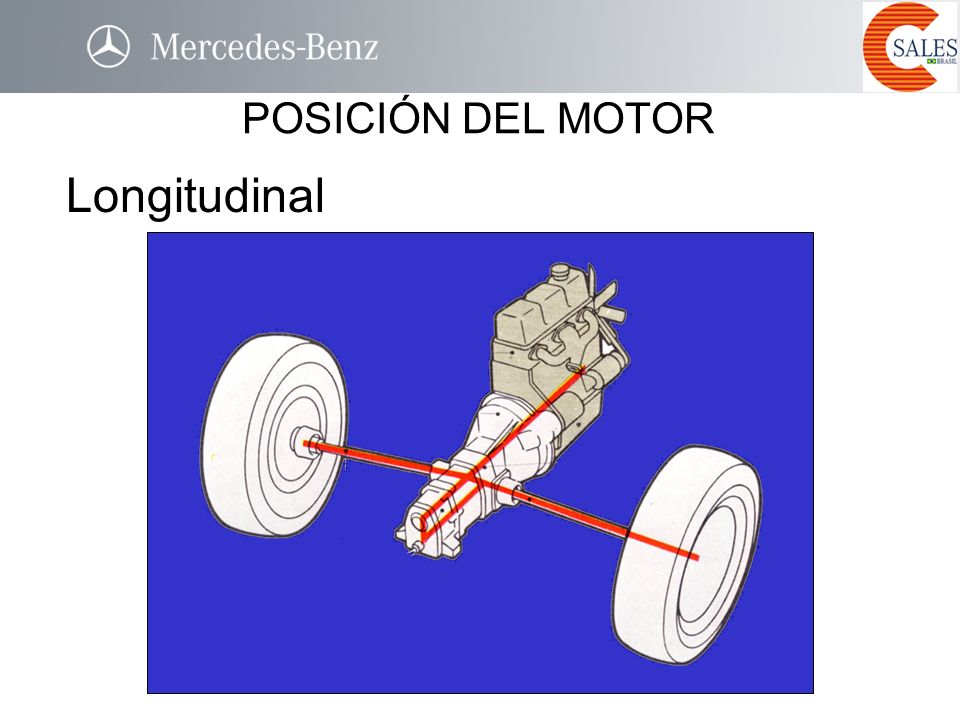

18 Longitudinal POSICIÓN DEL MOTOR

19 Transversal POSICIÓN DEL MOTOR

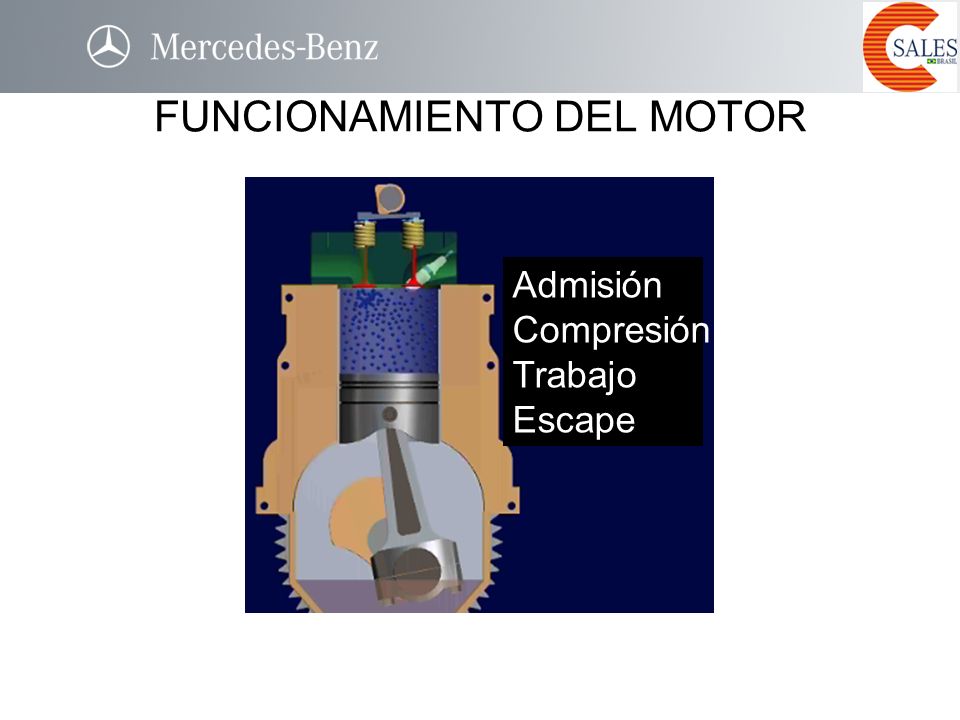

20 FUNCIONAMIENTO DEL MOTOR Admisión Compresió n Trabajo Escape Admisión Compresión Trabajo Escape

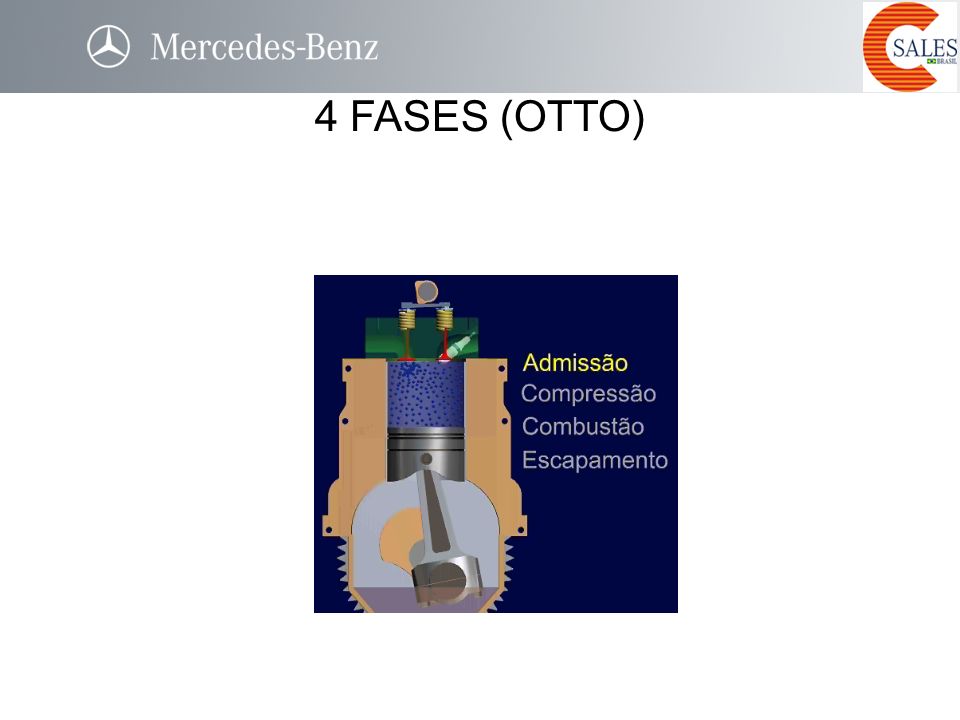

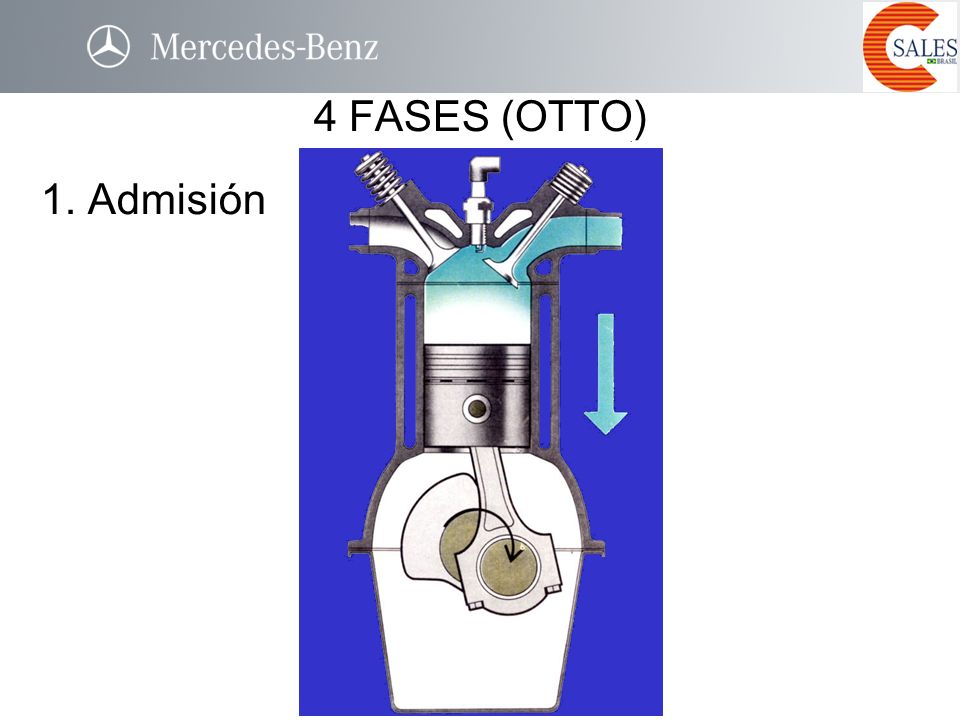

21 4 FASES (OTTO) 1. Admisión

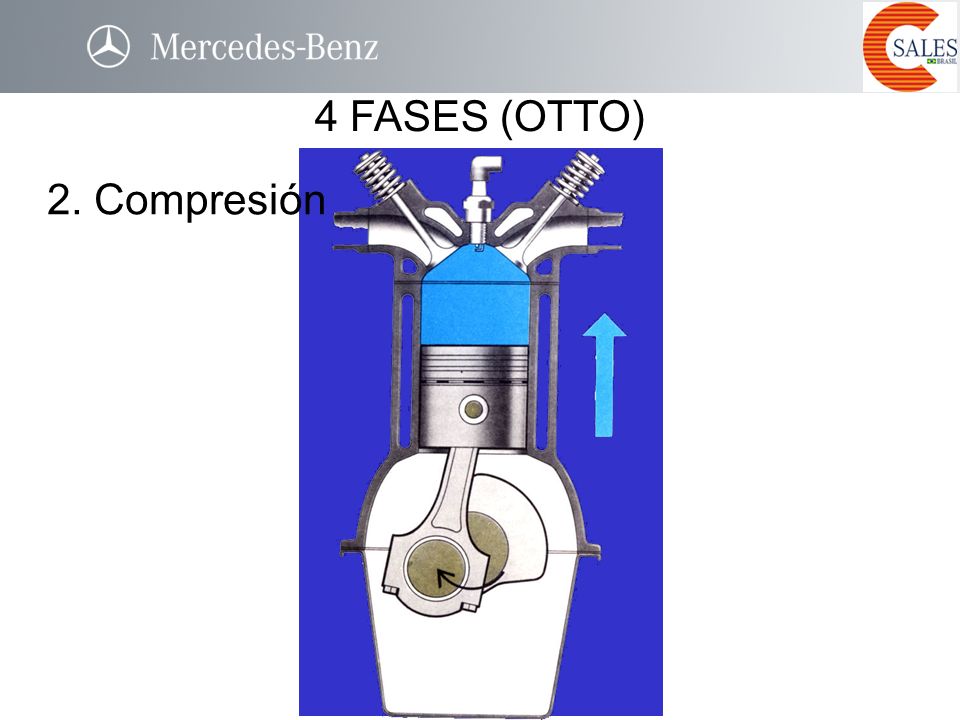

22 2. Compresión CICLO DE 4 TEMPOS (OTTO) 4 FASES (OTTO)

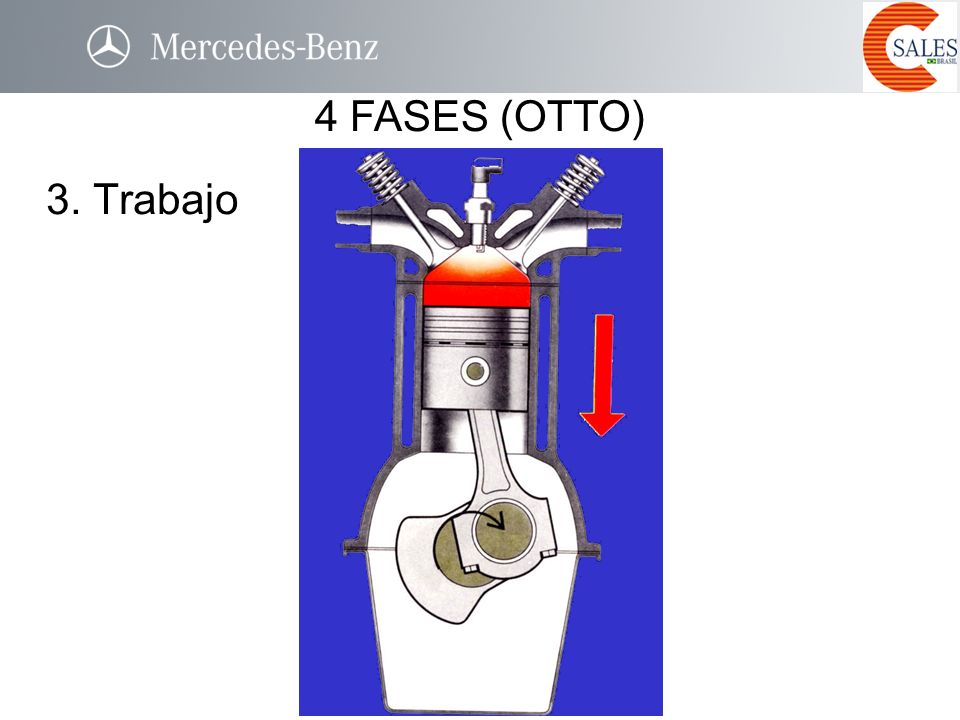

23 3. Trabajo 4 FASES (OTTO)

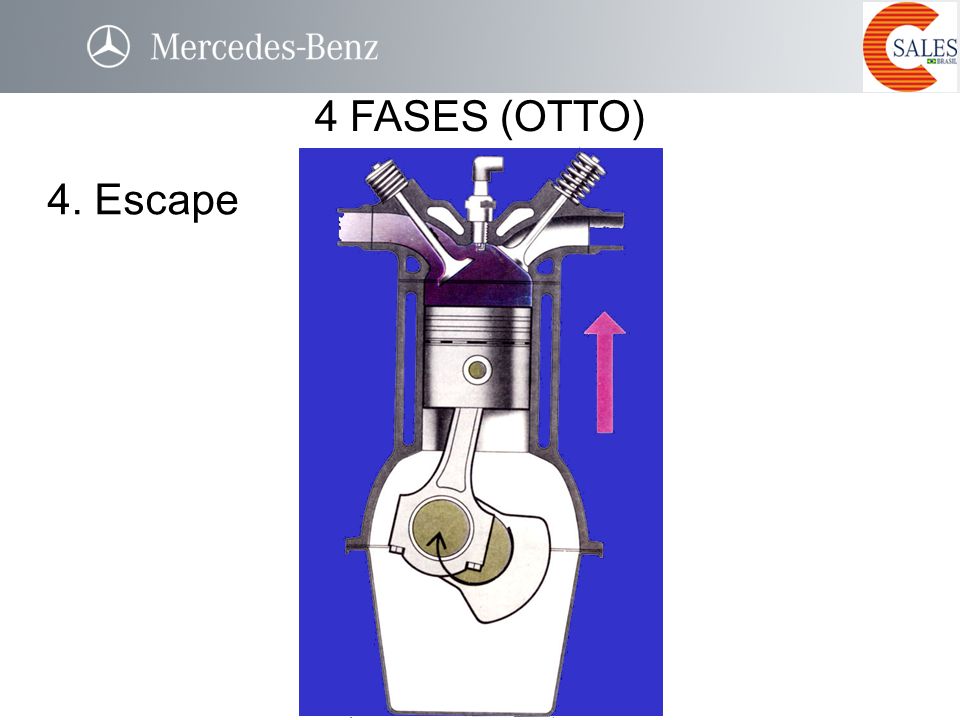

24 4. Escape 4 FASES (OTTO)

25

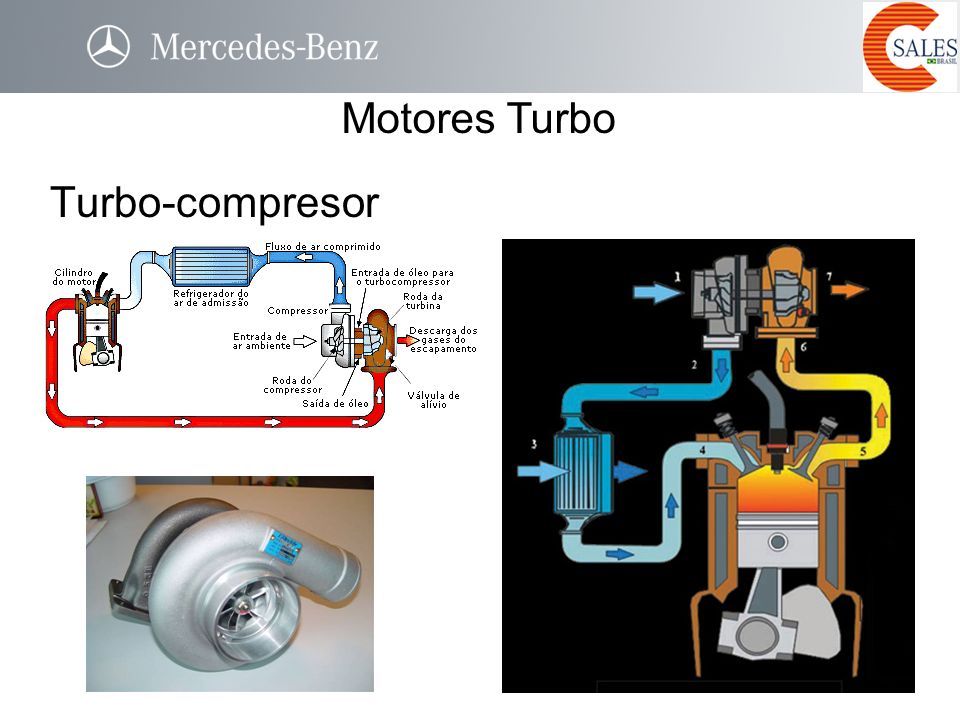

26 Turbo-compresor Motores Turbo

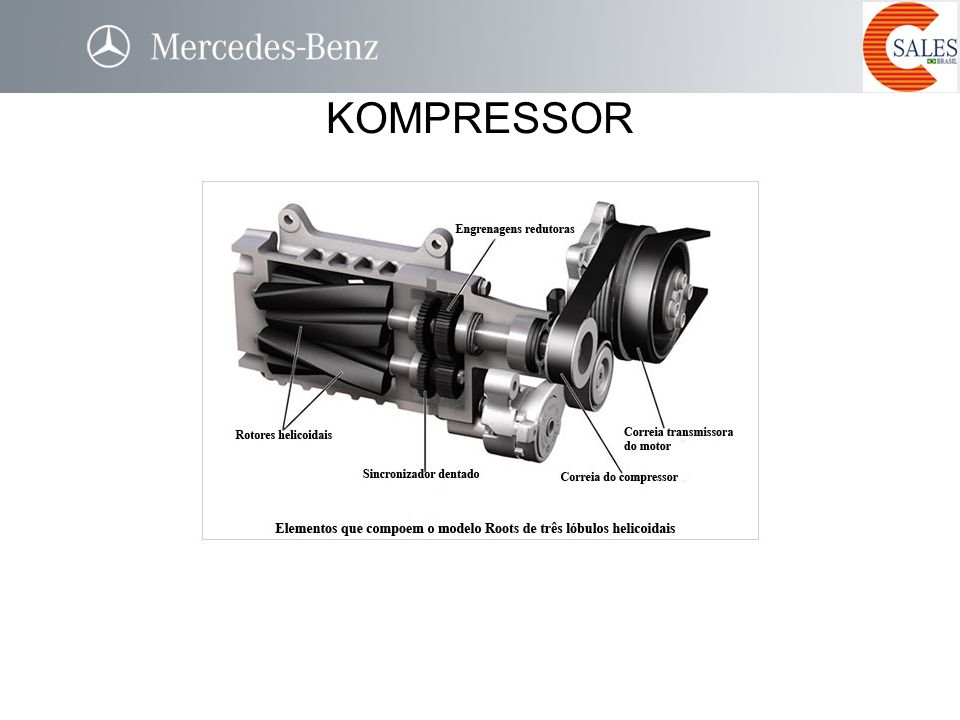

27 KOMPRESSOR

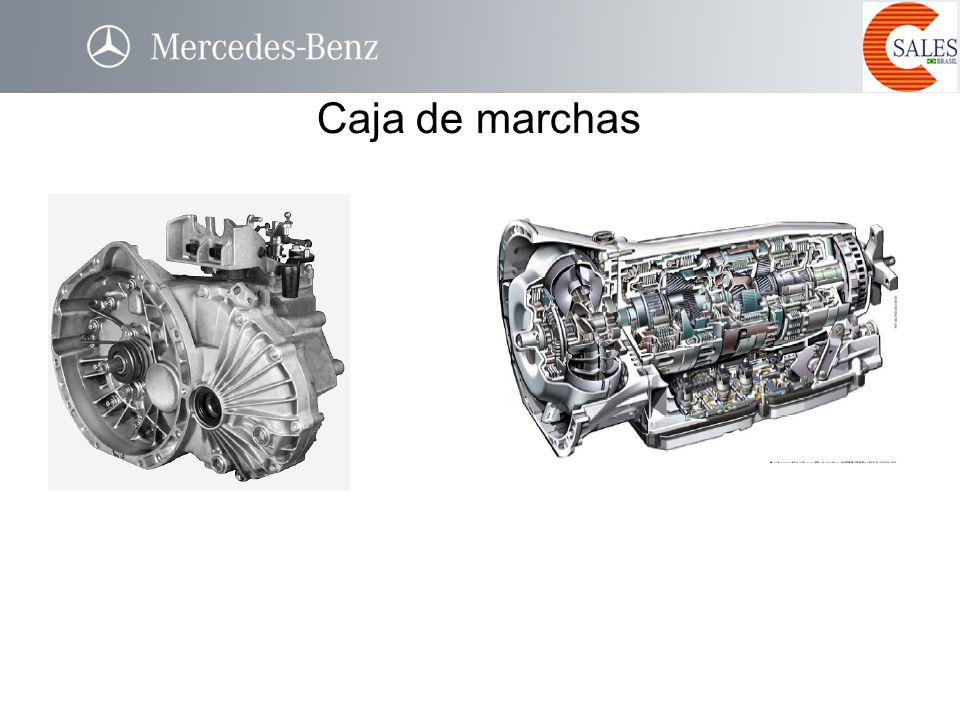

28 Caja de marchas

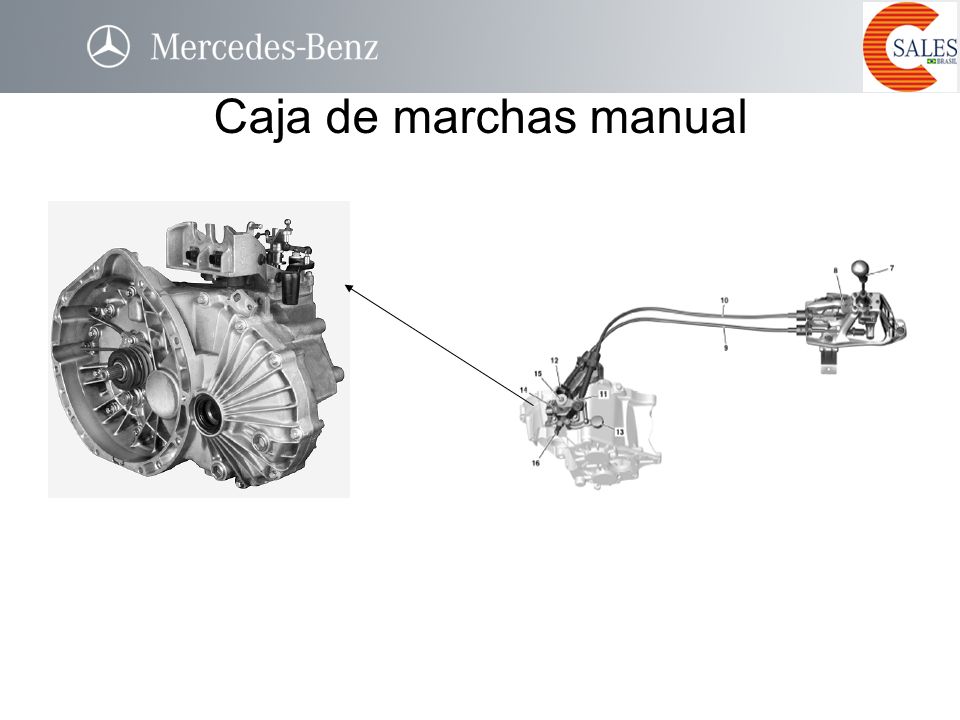

29 Caja de marchas manual

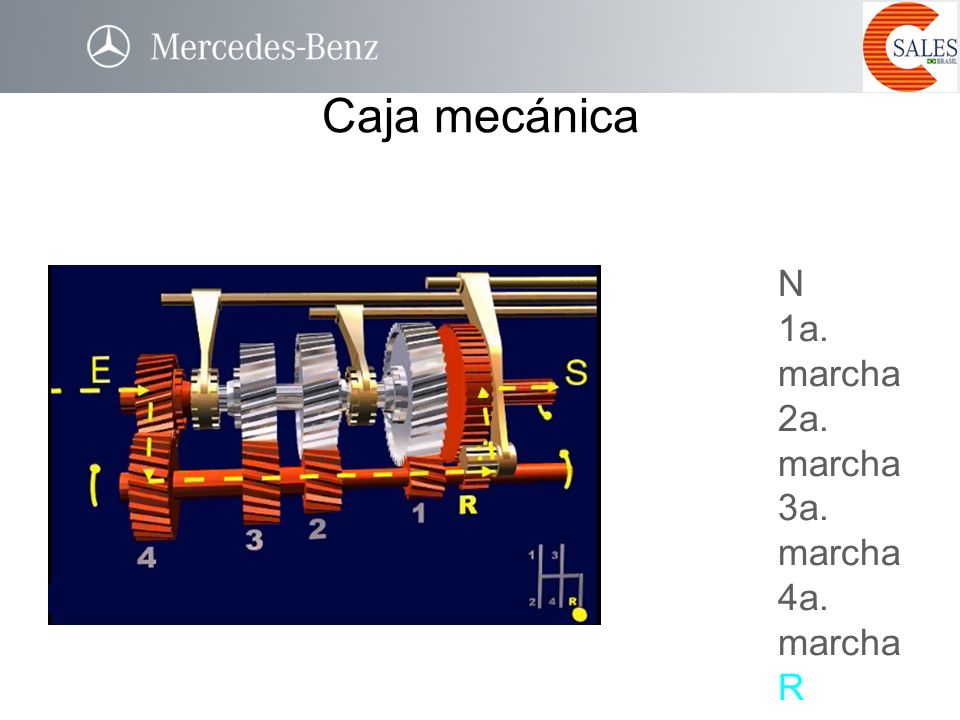

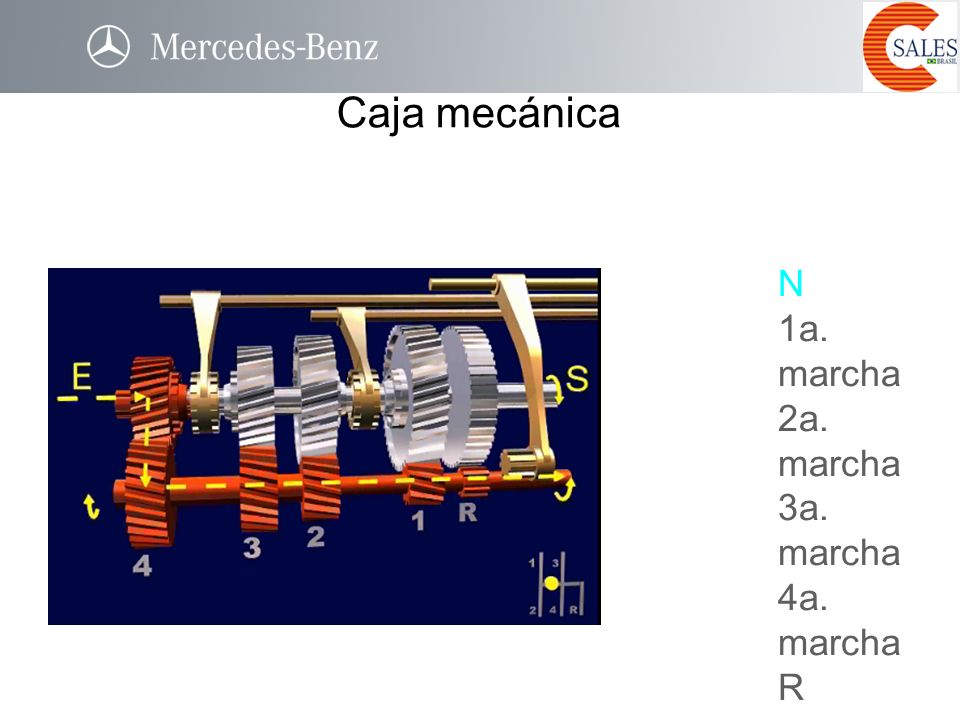

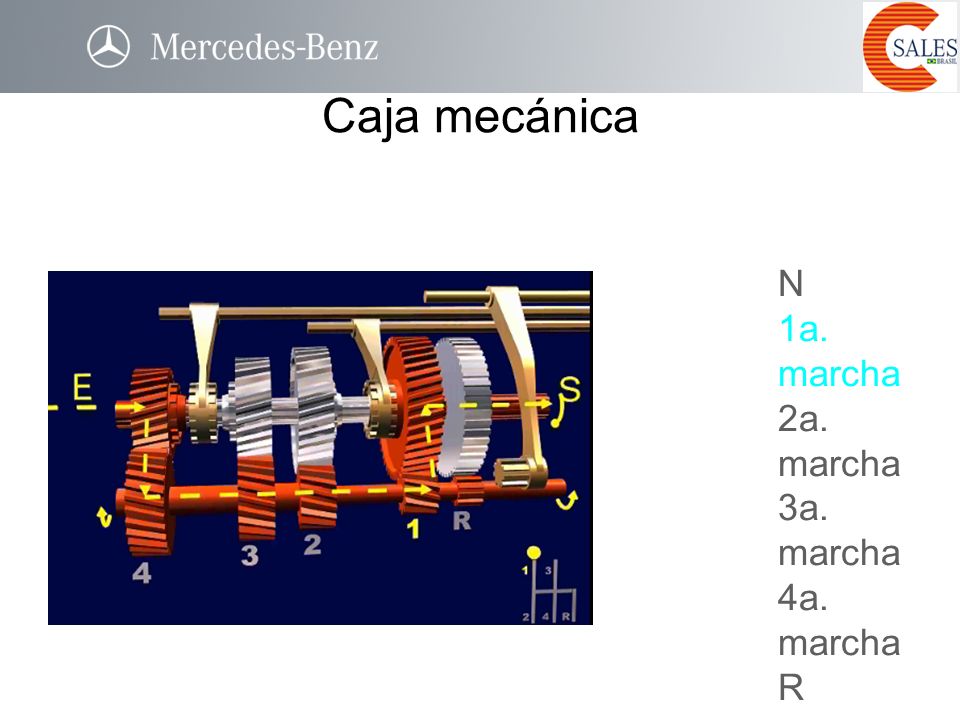

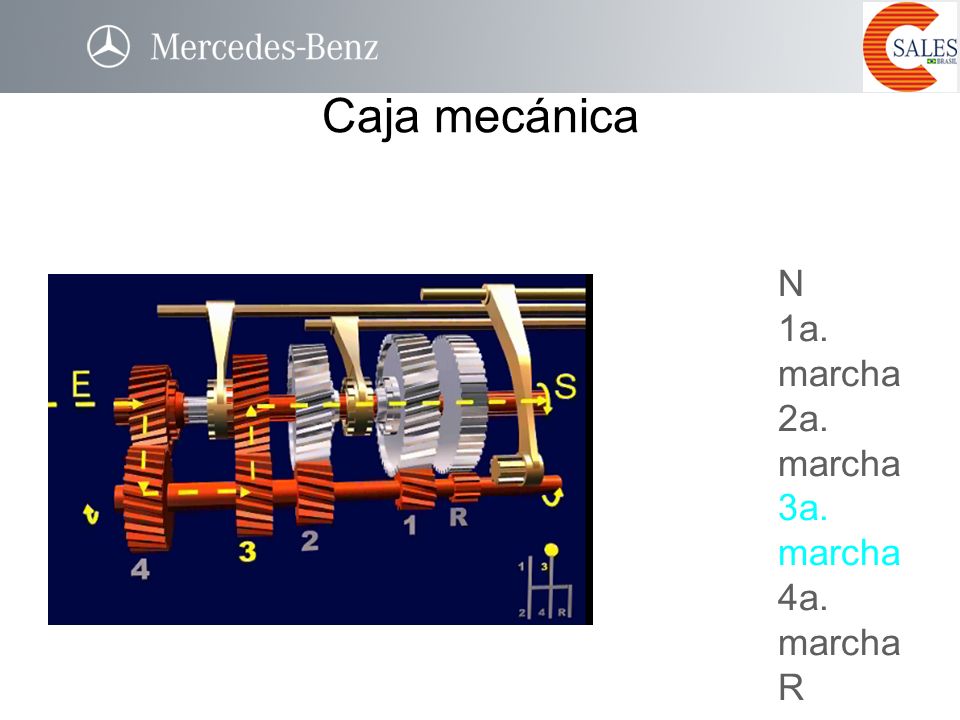

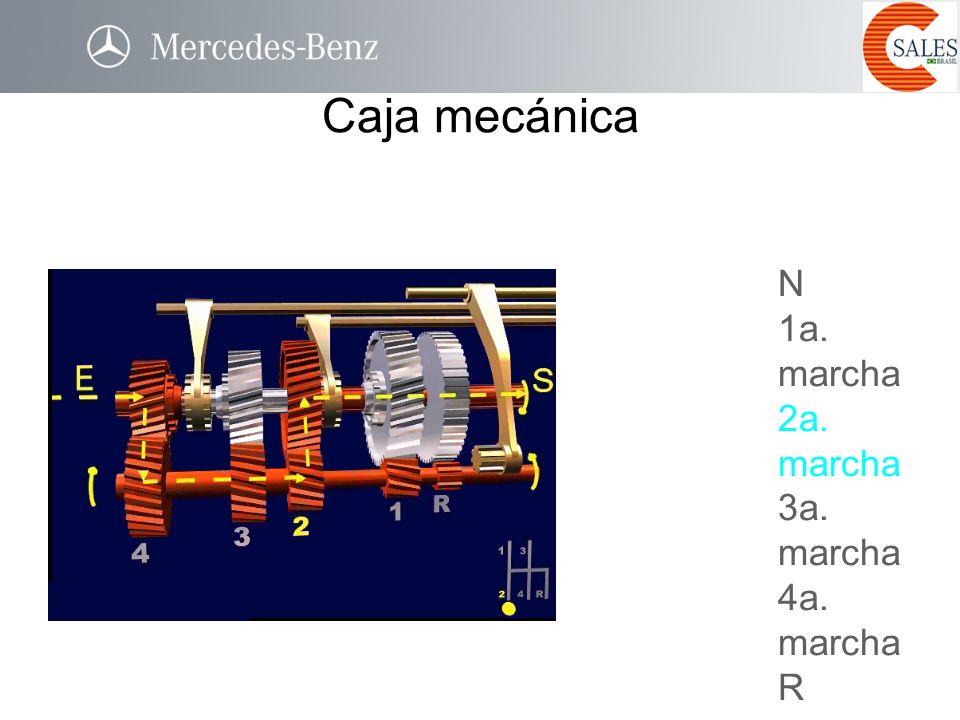

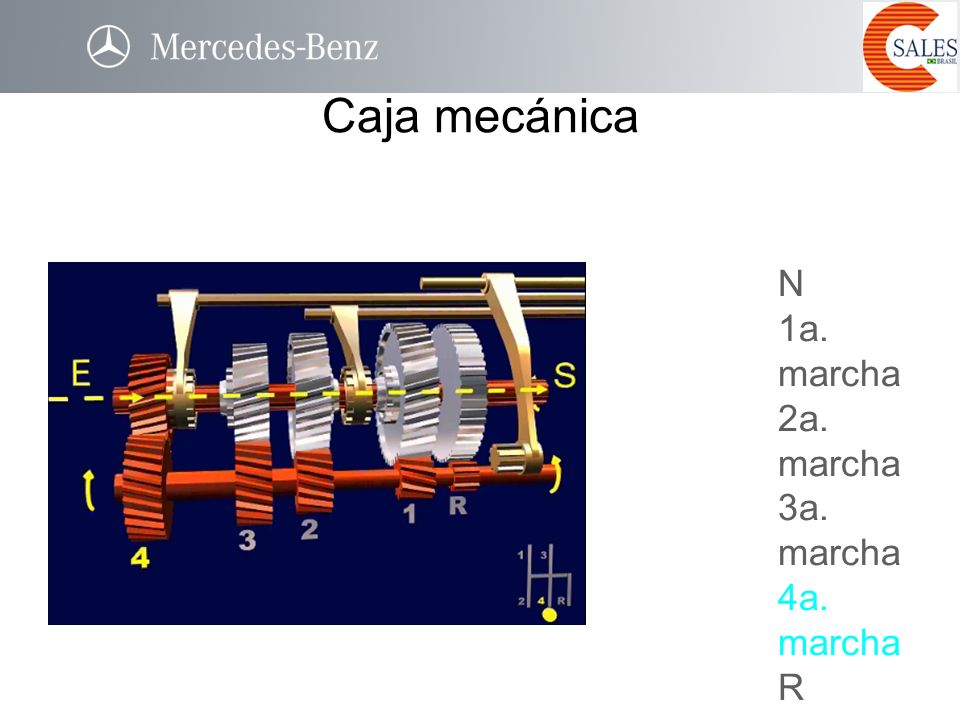

30 N 1a. marcha 2a. marcha 3a. marcha 4a. marcha R Caja mecánica

31 N 1a. marcha 2a. marcha 3a. marcha 4a. marcha R Caja mecánica

32 N 1a. marcha 2a. marcha 3a. marcha 4a. marcha R Caja mecánica

33 N 1a. marcha 2a. marcha 3a. marcha 4a. marcha R Caja mecánica

34 N 1a. marcha 2a. marcha 3a. marcha 4a. marcha R Caja mecánica

35 N 1a. marcha 2a. marcha 3a. marcha 4a. marcha R Caja mecánica

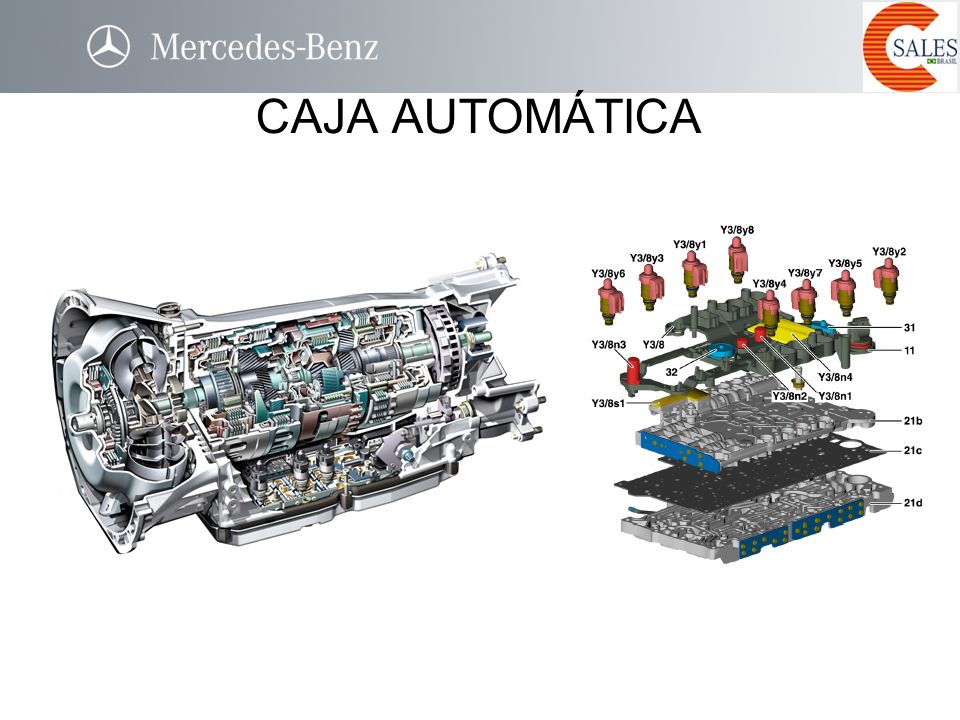

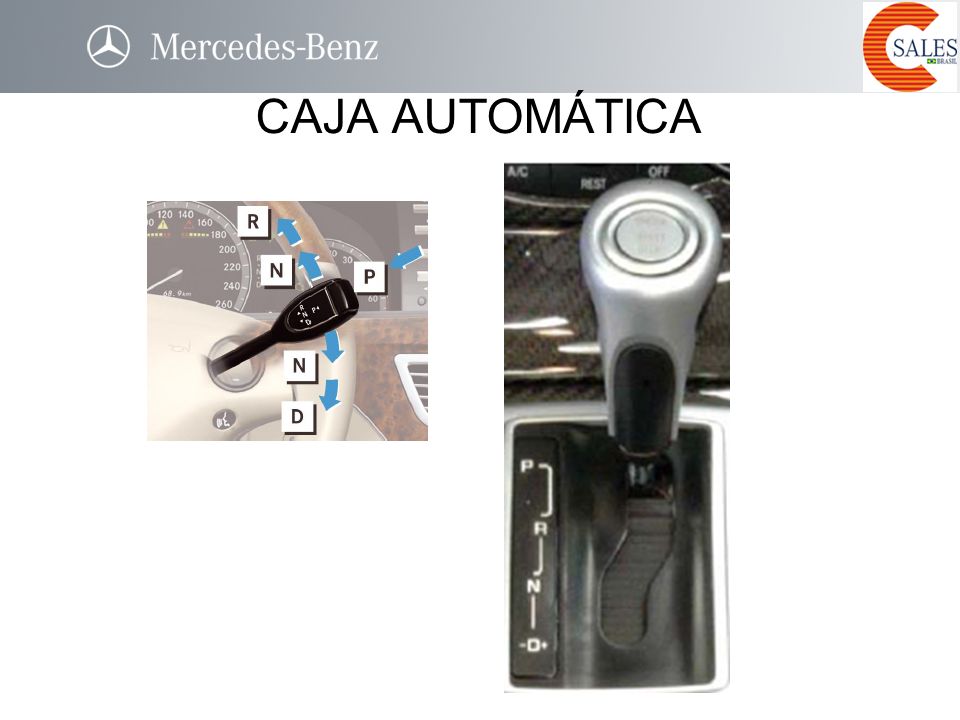

36 CAJA AUTOMÁTICA

37

38 CONVERTIDOR DE PAR Hace la función del embrague en la caja mecánica

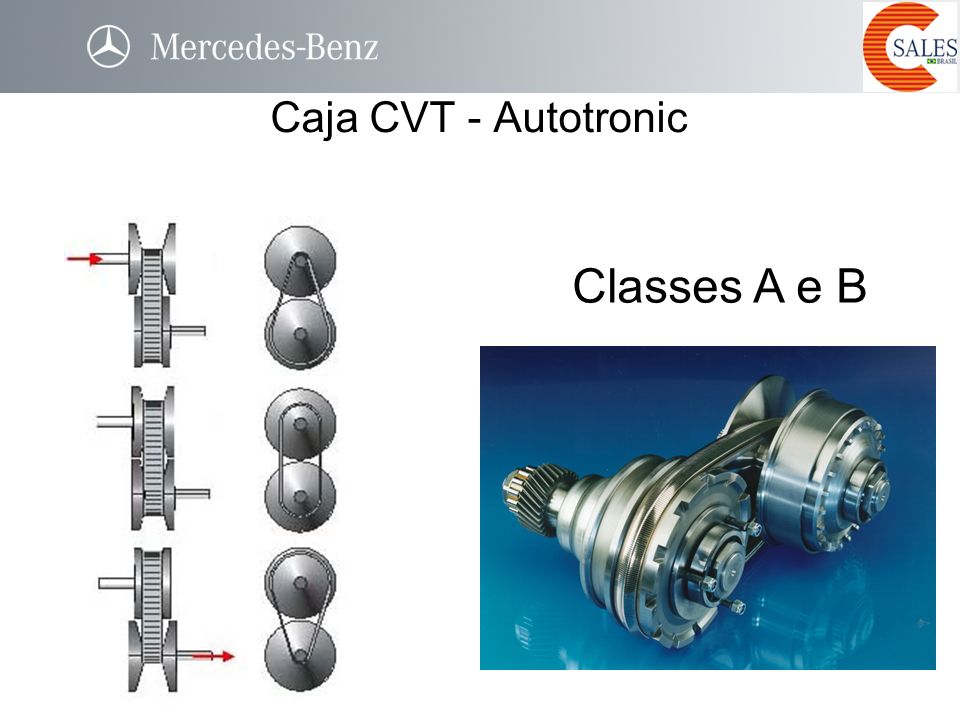

39 Caja CVT - Autotronic I =1 I <1 Classes A e B

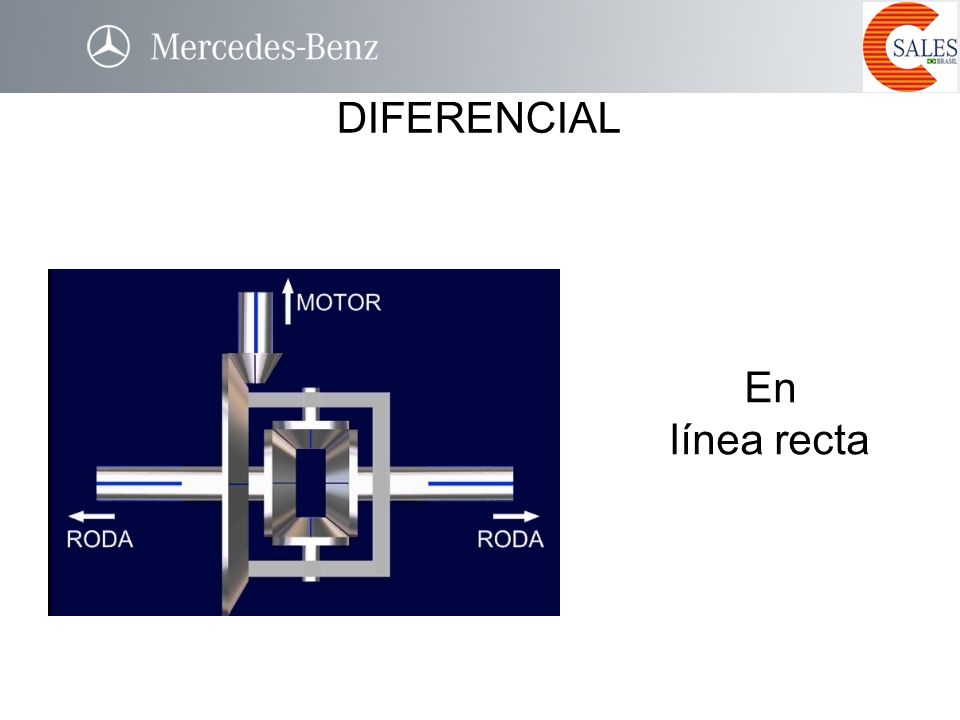

40 En línea recta DIFERENCIAL

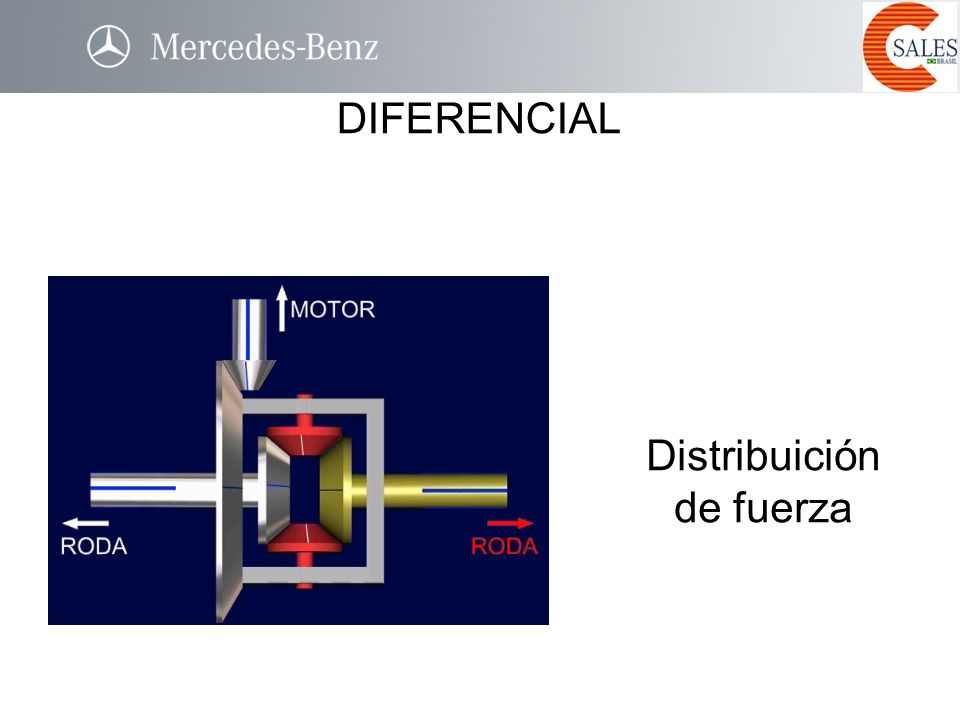

41 Distribuición de fuerza DIFERENCIAL

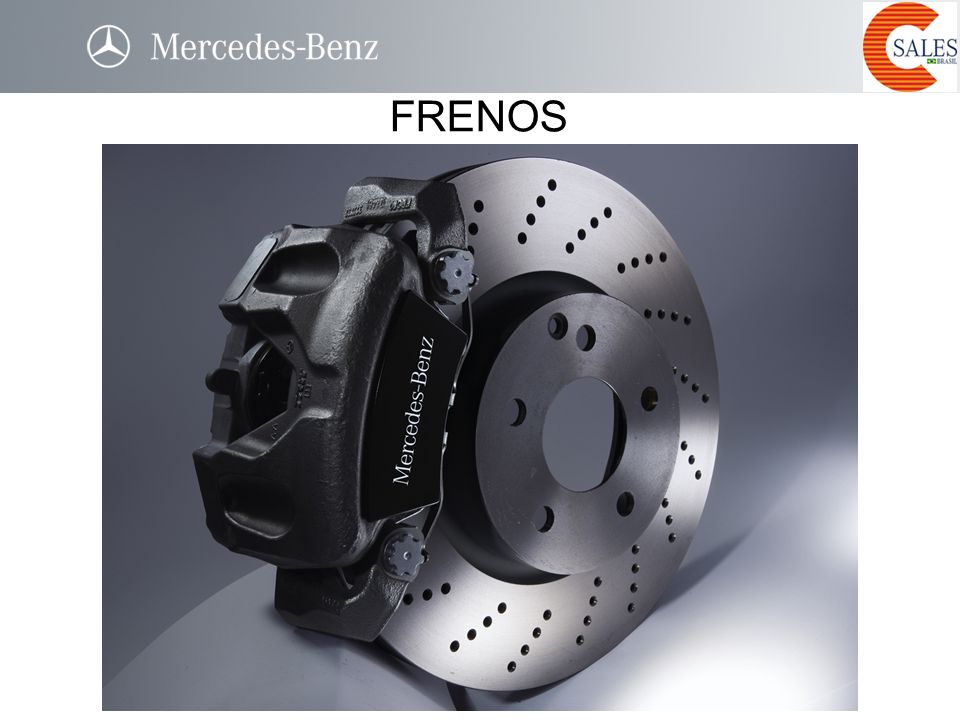

42 FRENOS

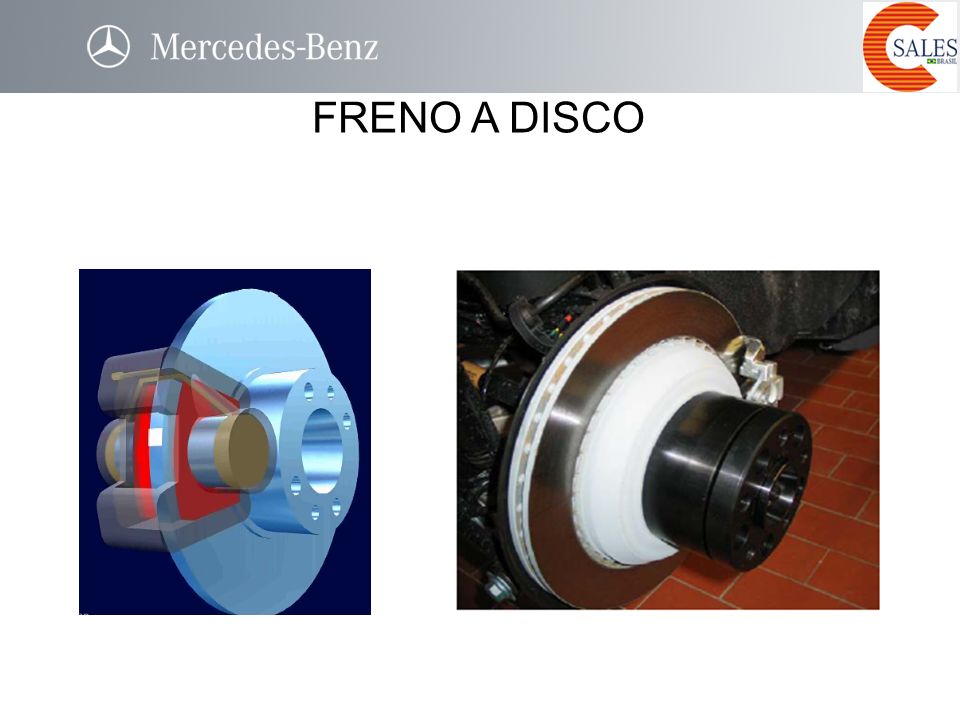

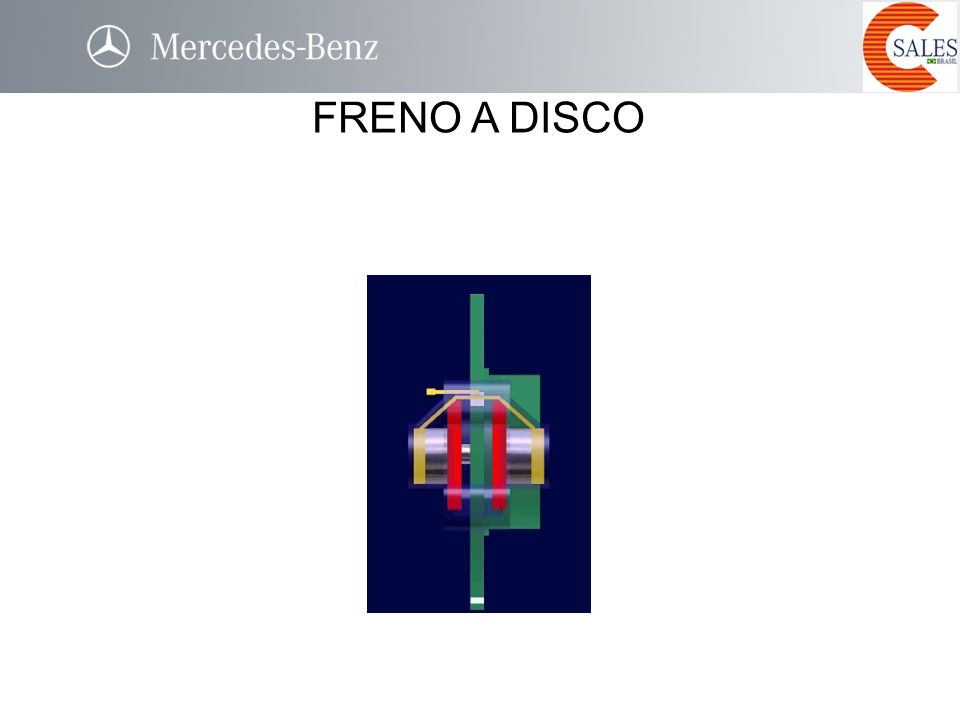

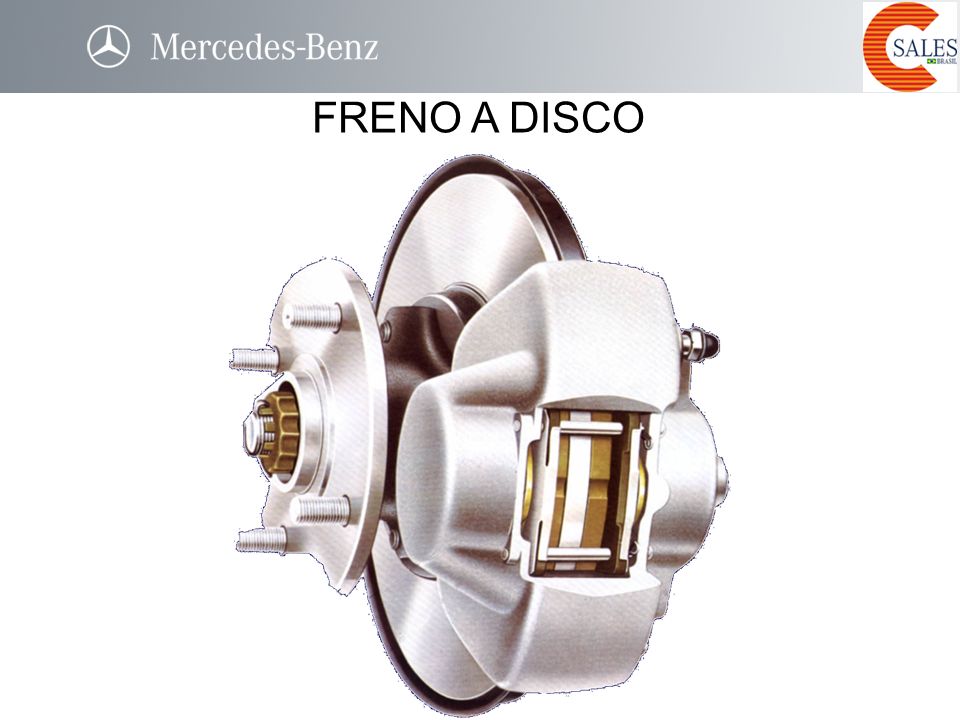

43 FRENO A DISCO

44

45

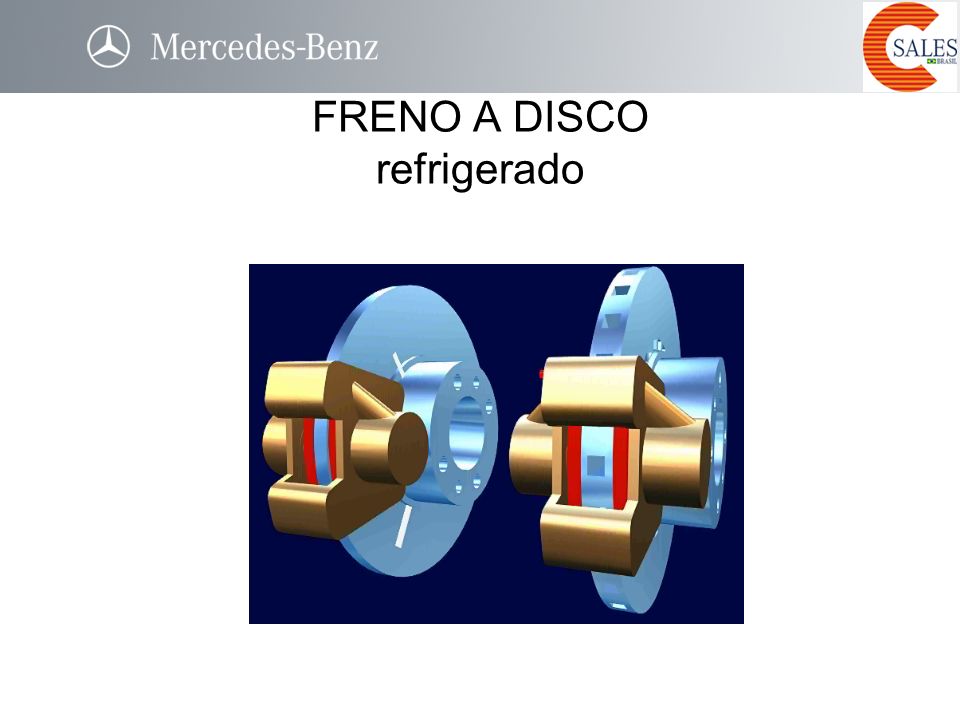

46 FRENO A DISCO refrigerado

47 DIRECCIÓN

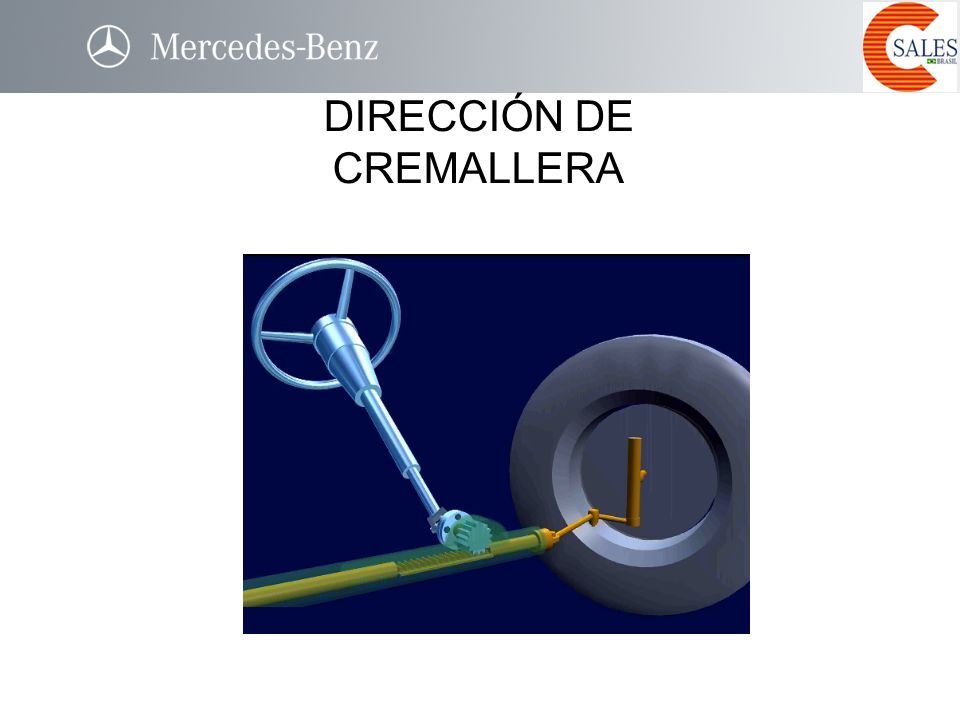

48 DIRECCIÓN DE CREMALLERA

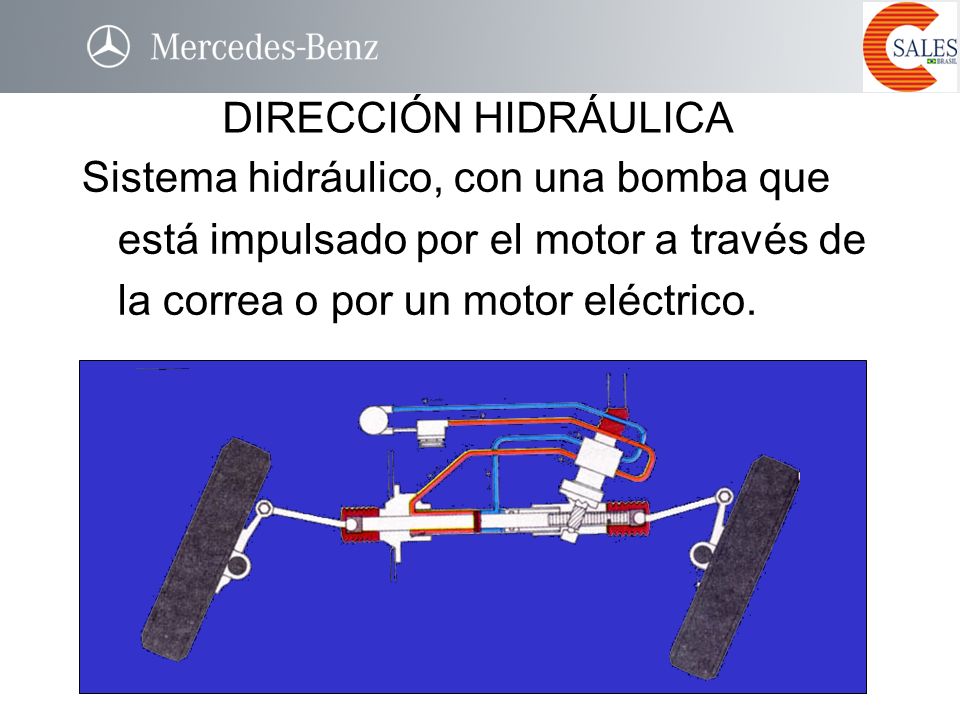

49 DIRECCIÓN HIDRÁULICA Sistema hidráulico, con una bomba que está impulsado por el motor a través de la correa o por un motor eléctrico.

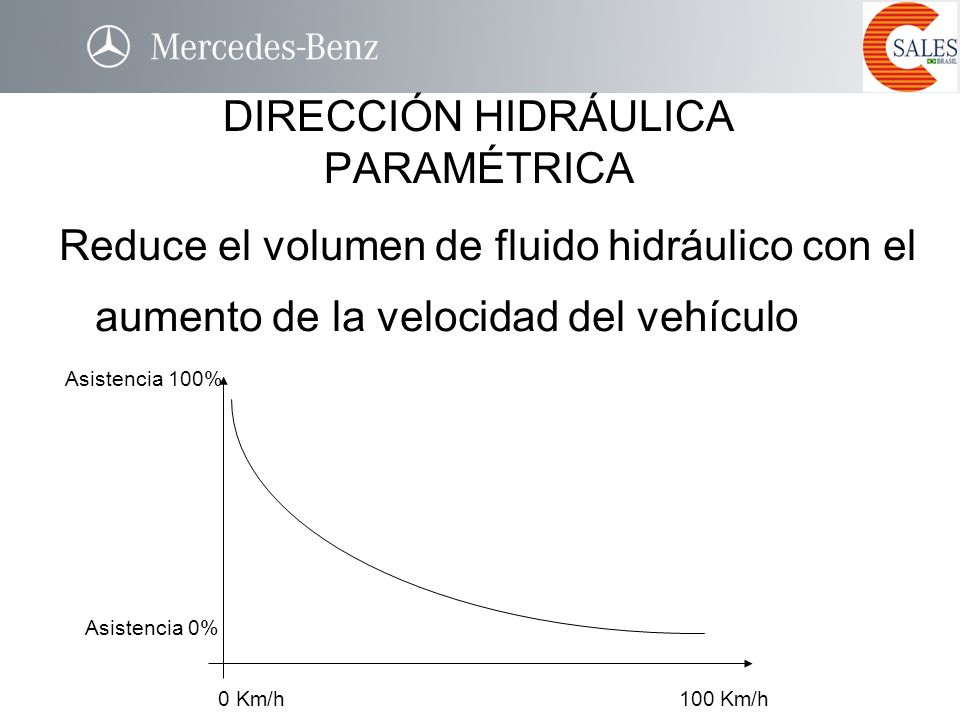

50 Reduce el volumen de fluido hidráulico con el aumento de la velocidad del vehículo DIRECCIÓN HIDRÁULICA PARAMÉTRICA 0 Km/h100 Km/h Asistencia 100% Asistencia 0%

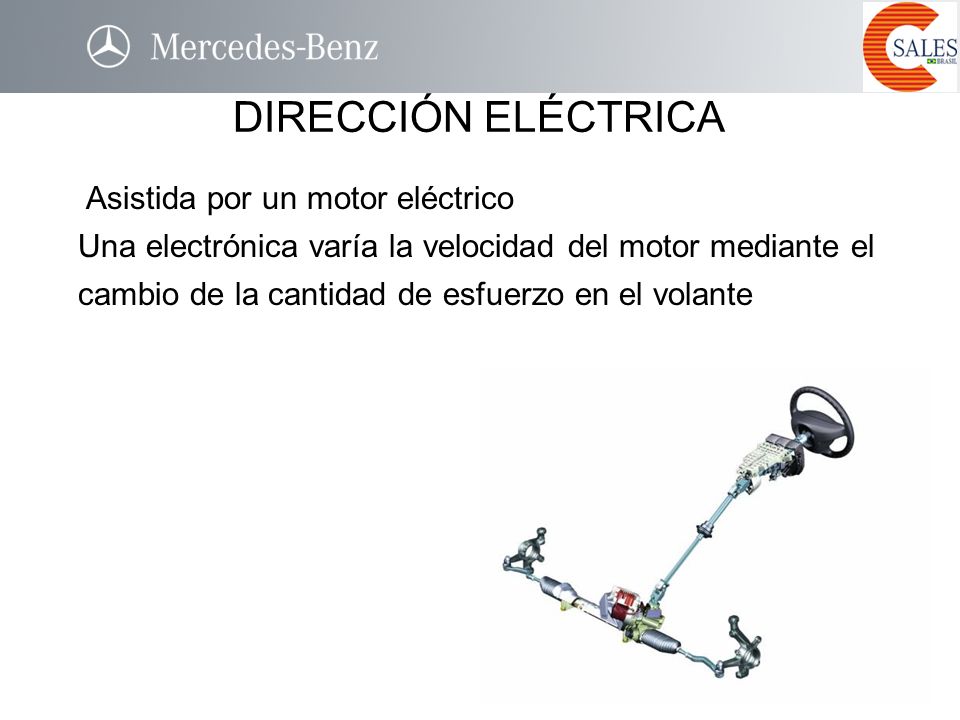

51 Asistida por un motor eléctrico Una electrónica varía la velocidad del motor mediante el cambio de la cantidad de esfuerzo en el volante DIRECCIÓN ELÉCTRICA

52 SUSPENSIÓN

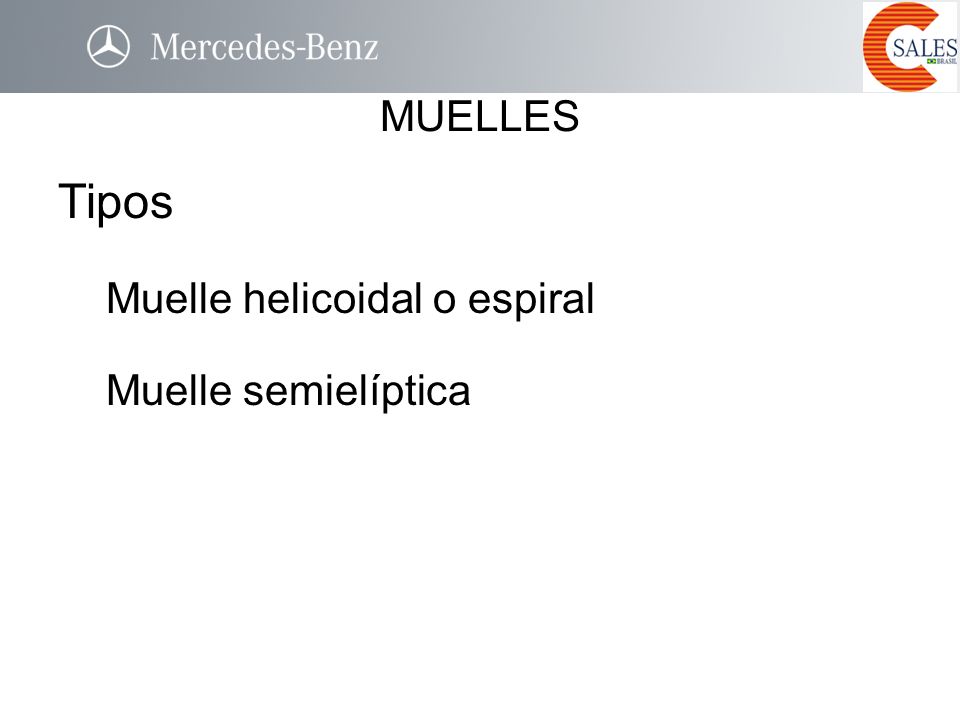

53 MUELLES Tipos Muelle helicoidal o espiral Muelle semielíptica

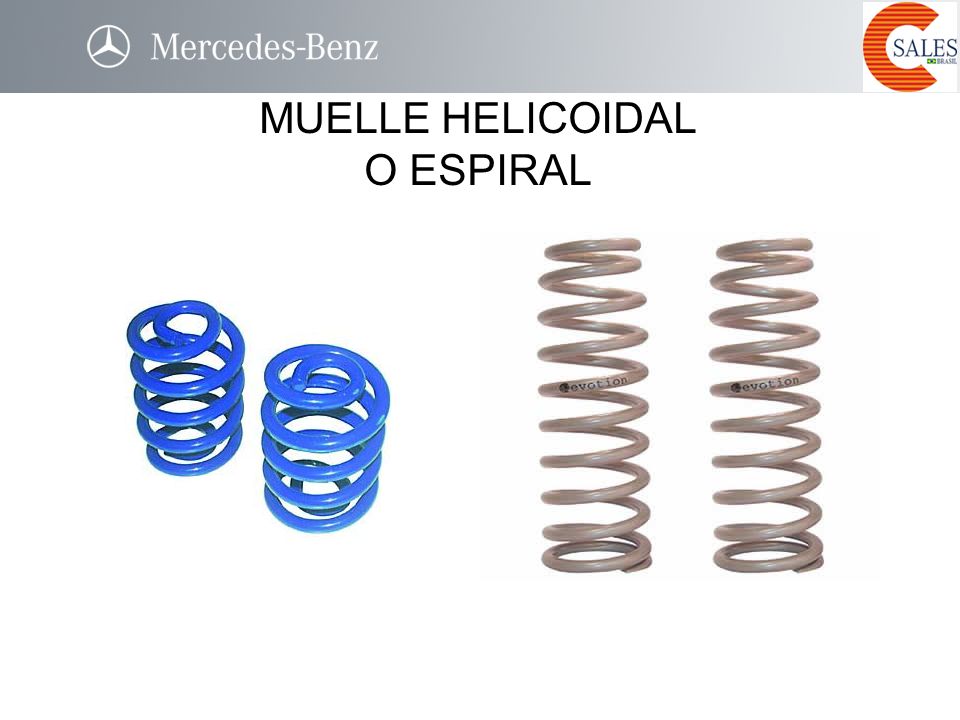

54 MUELLE HELICOIDAL O ESPIRAL

55 MUELLE SEMIELÍPTICA

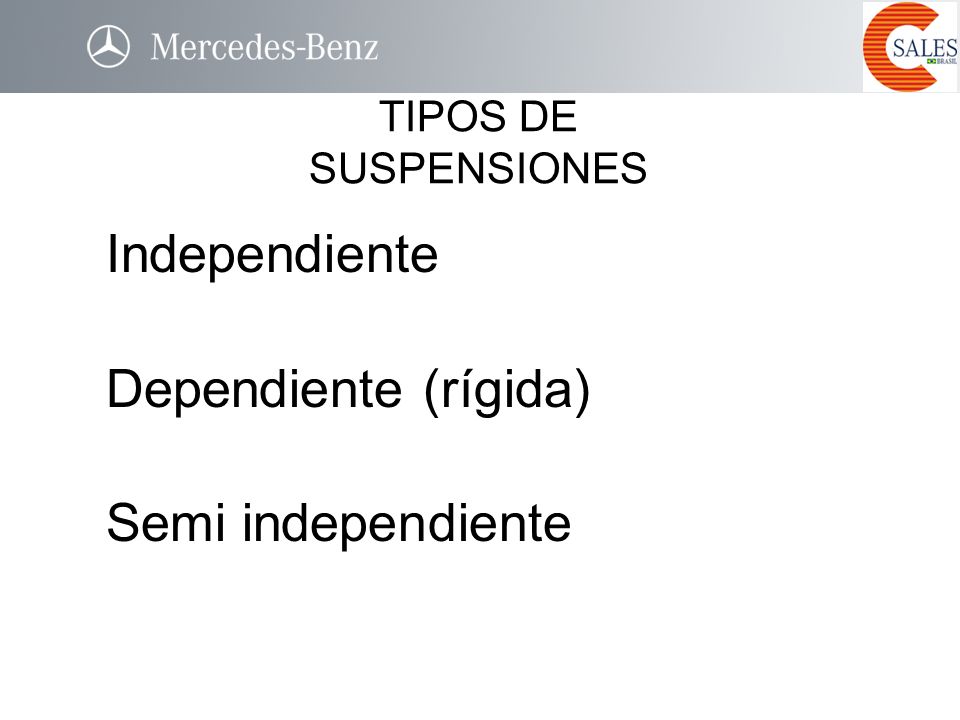

56 TIPOS DE SUSPENSIONES Independiente Dependiente (rígida) Semi independiente

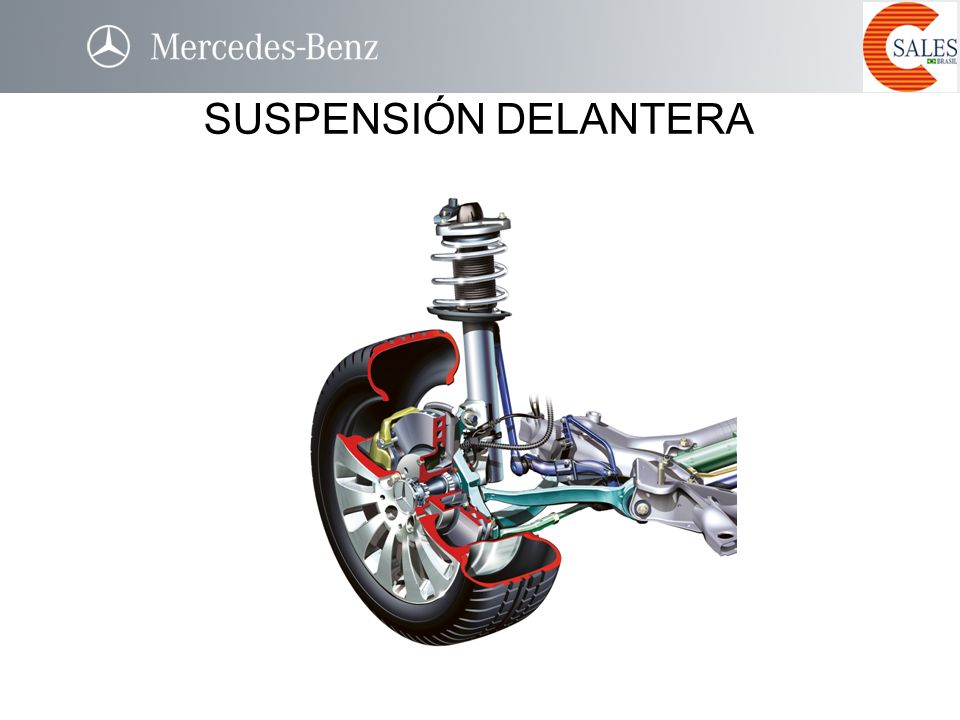

57 SUSPENSIÓN DELANTERA

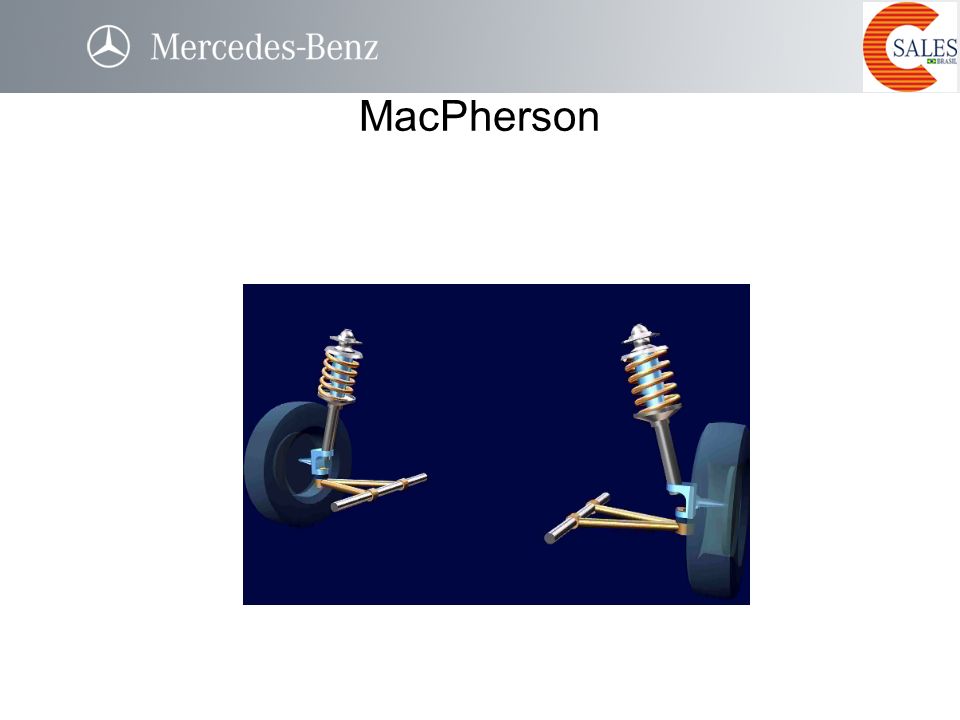

58 MacPherson

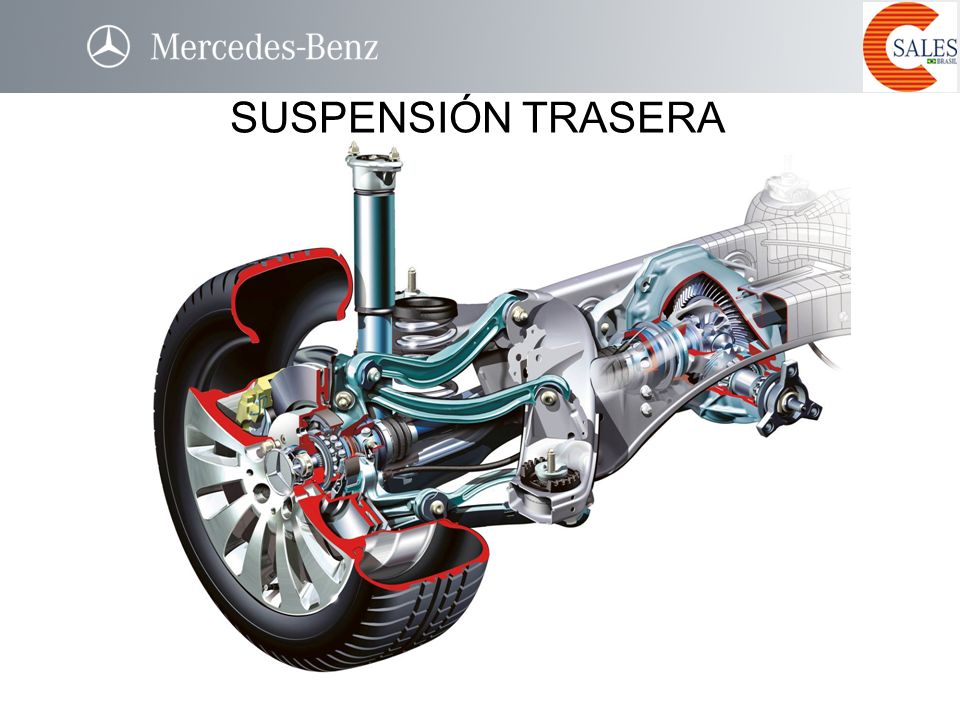

59 SUSPENSIÓN TRASERA

60 INDEPENDIENTE

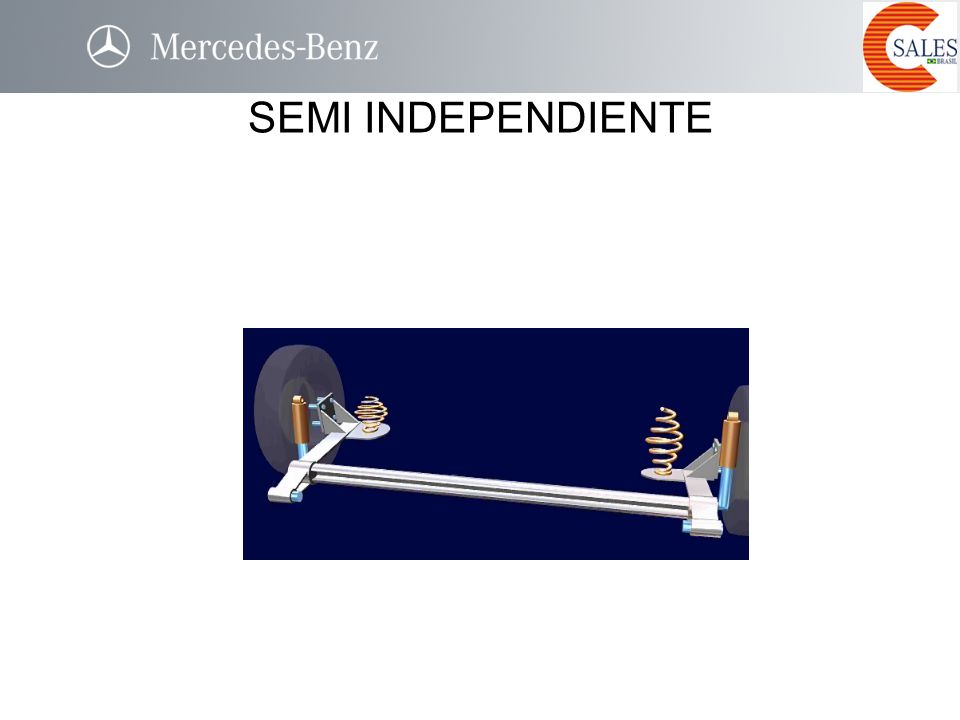

61 SEMI INDEPENDIENTE

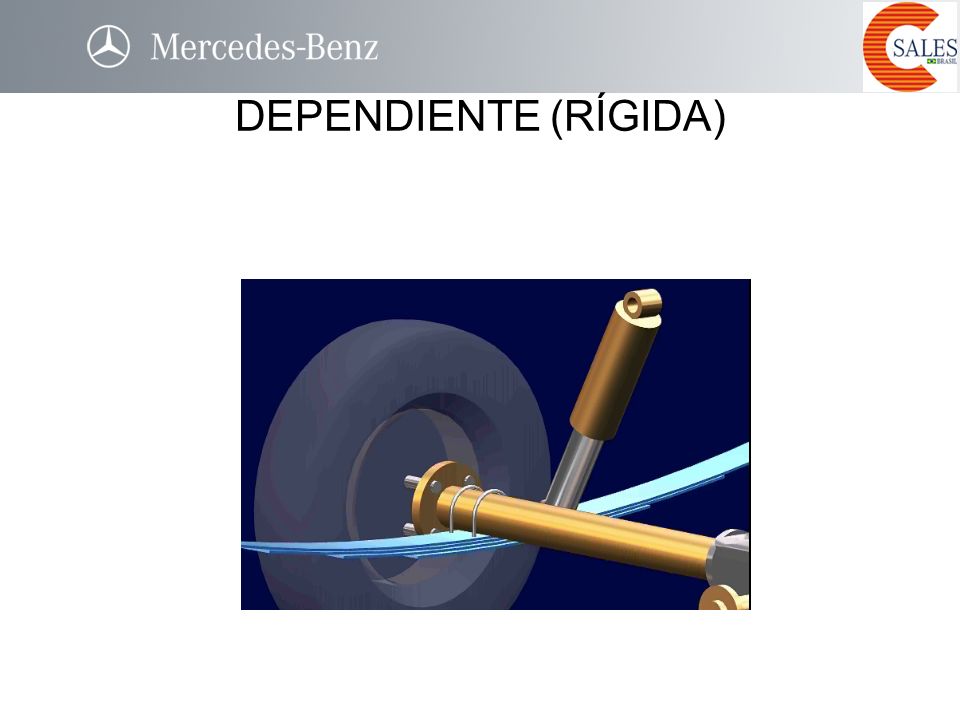

62 DEPENDIENTE (RÍGIDA)

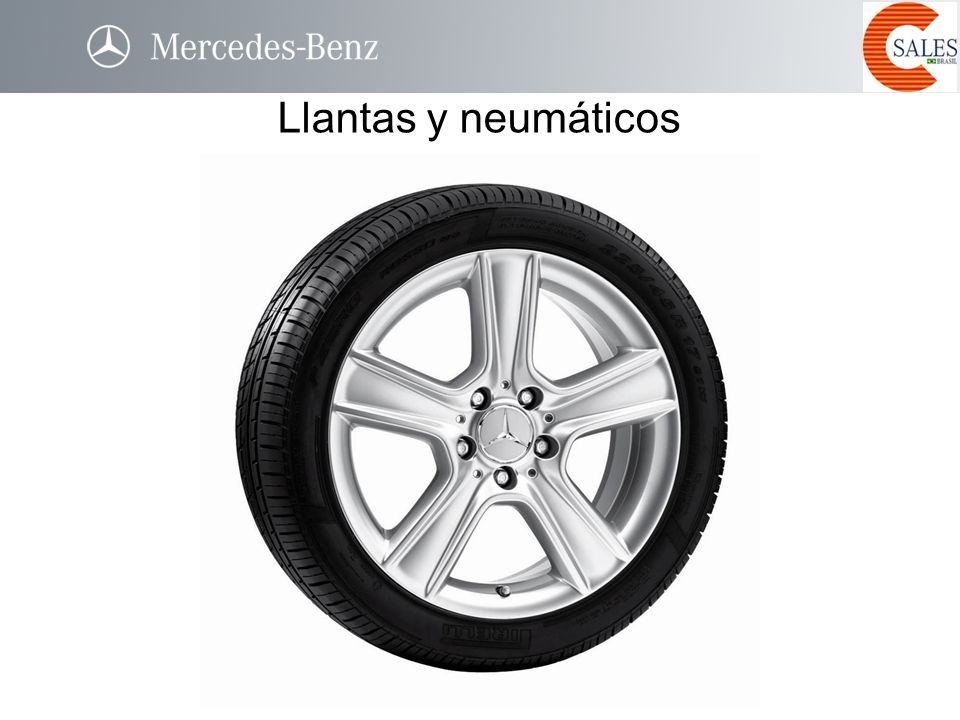

63 Llantas y neumáticos

64 llantas Datos importantes: 8 J x 17 8 = anchura de la llanta (pulgadas) J *= tipo de la llanta 17 = diámetro de la llanta (pulgadas)

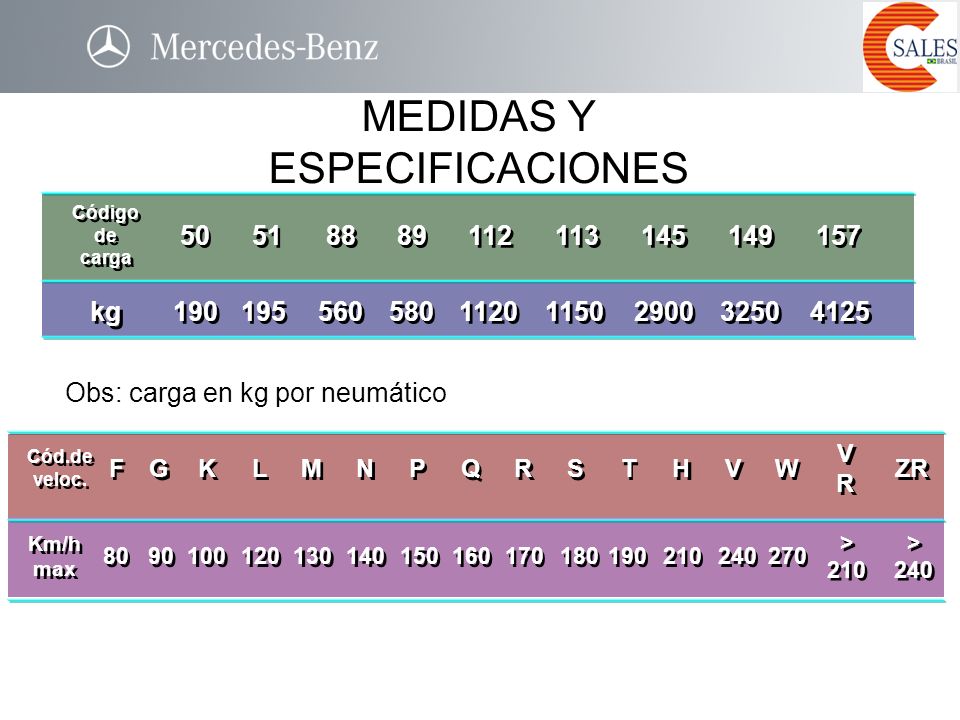

65 Anchura perfil radial Diámetro de la llanta Capacidad de carga velocidad máxima MEDIDAS Y ESPECIFICACIONES

66 Obs: carga en kg por neumático Cód.de veloc. F F G G K K L L M M N N P P Q Q R R S S T T H H V V W W VRVR VRVR ZR Km/h max > 210 > 210 > 240 > 240 MEDIDAS Y ESPECIFICACIONES Código de carga kg

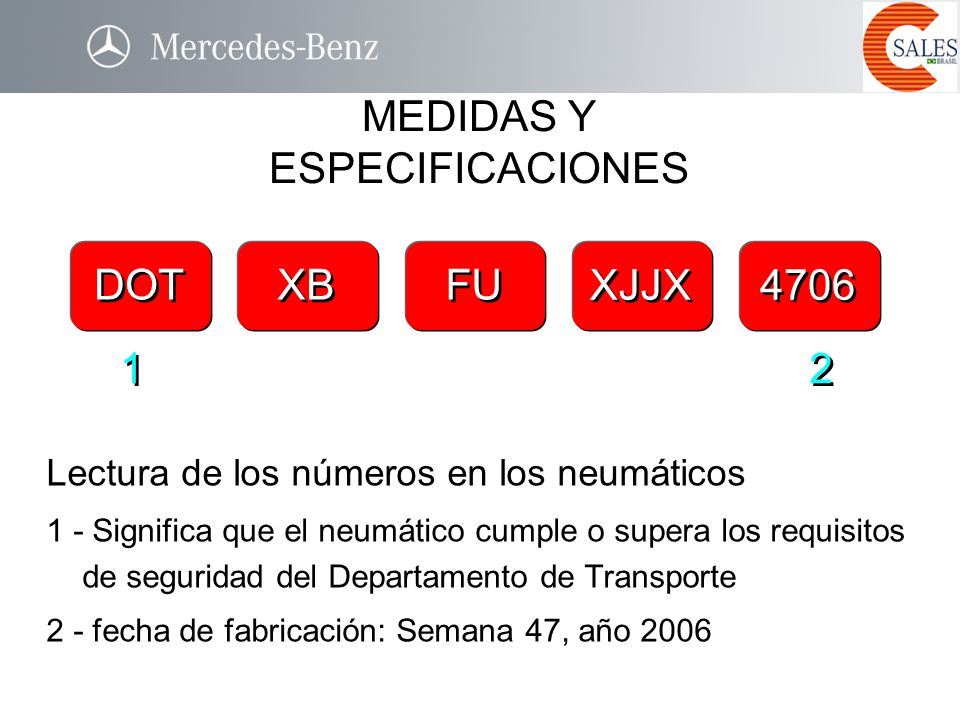

67 DOT XB FU XJJX Lectura de los números en los neumáticos 1 - Significa que el neumático cumple o supera los requisitos de seguridad del Departamento de Transporte 2 - fecha de fabricación: Semana 47, año 2006 MEDIDAS Y ESPECIFICACIONES

68 AERODINÁMICA

69 AERODINÂMICA La ciencia que investiga el comportamiento del aire alrededor del cuerpo en movimiento

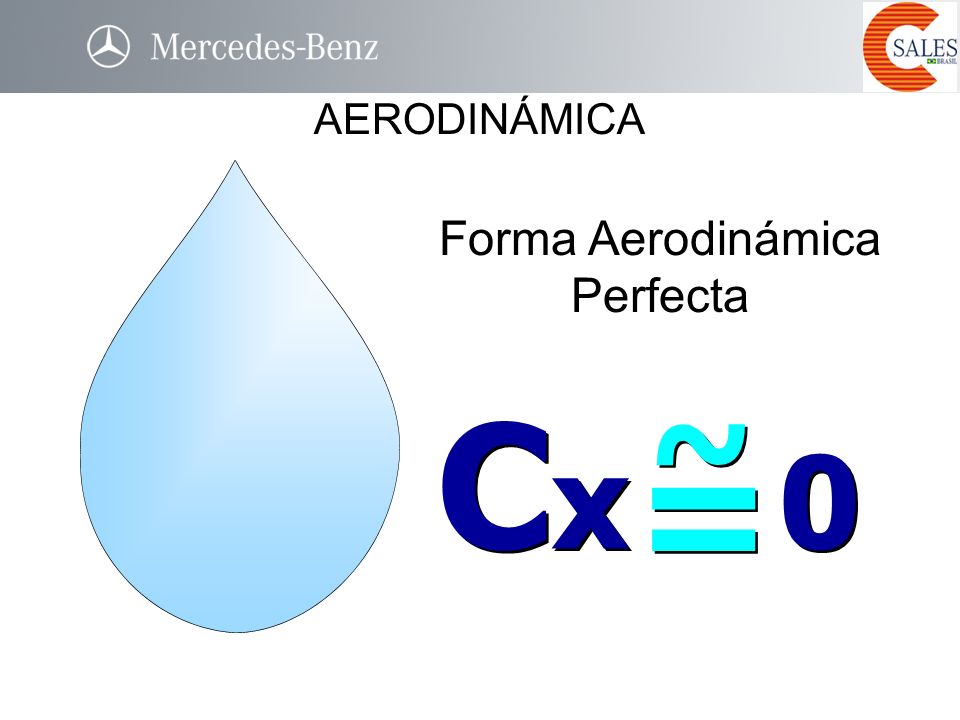

70 Forma Aerodinámica Perfecta ~ ~ = = C x 0 AERODINÁMICA

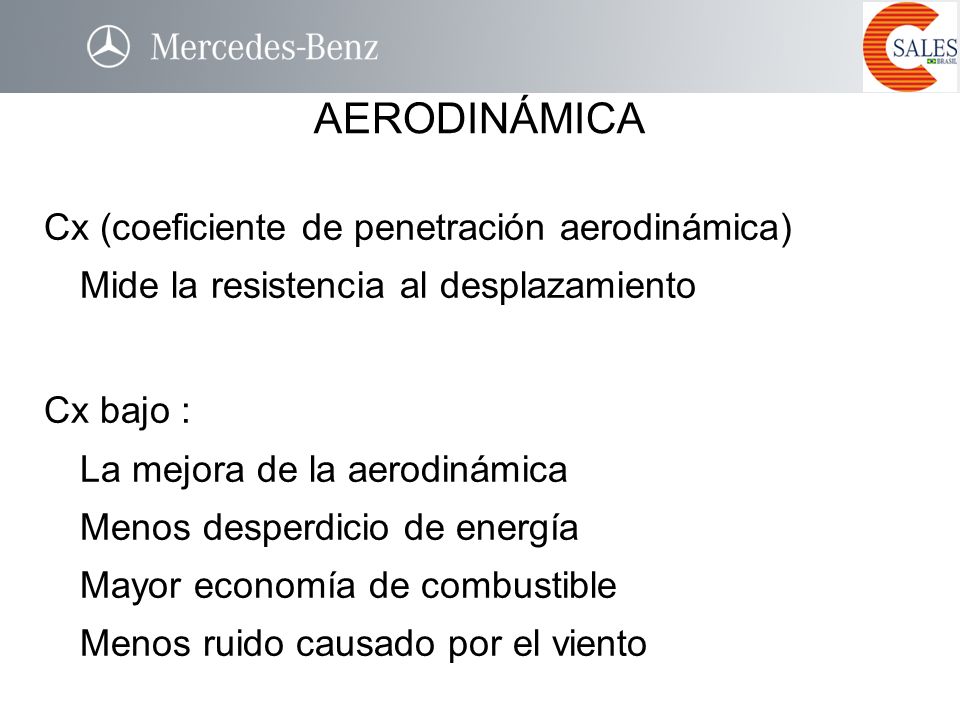

71 Cx (coeficiente de penetración aerodinámica) Mide la resistencia al desplazamiento Cx bajo : La mejora de la aerodinámica Menos desperdicio de energía Mayor economía de combustible Menos ruido causado por el viento AERODINÁMICA

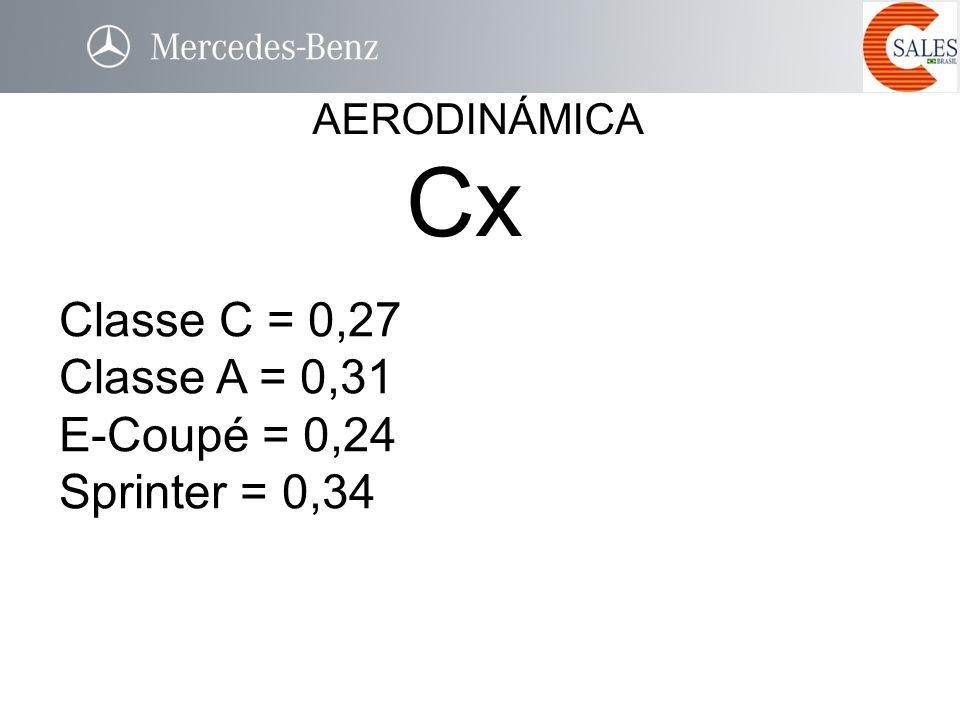

72 Cx AERODINÁMICA Classe C = 0,27 Classe A = 0,31 E-Coupé = 0,24 Sprinter = 0,34

73 SEGURIDAD Conducción segura ADAPTIVE BRAKE Control de la velocidad en descensos (DSR) Luz de freno adaptativa Sistema de visión nocturna TEMPOMAT con SPEEDTRONIC Cámara de marcha atrás Control de ángulo muerto

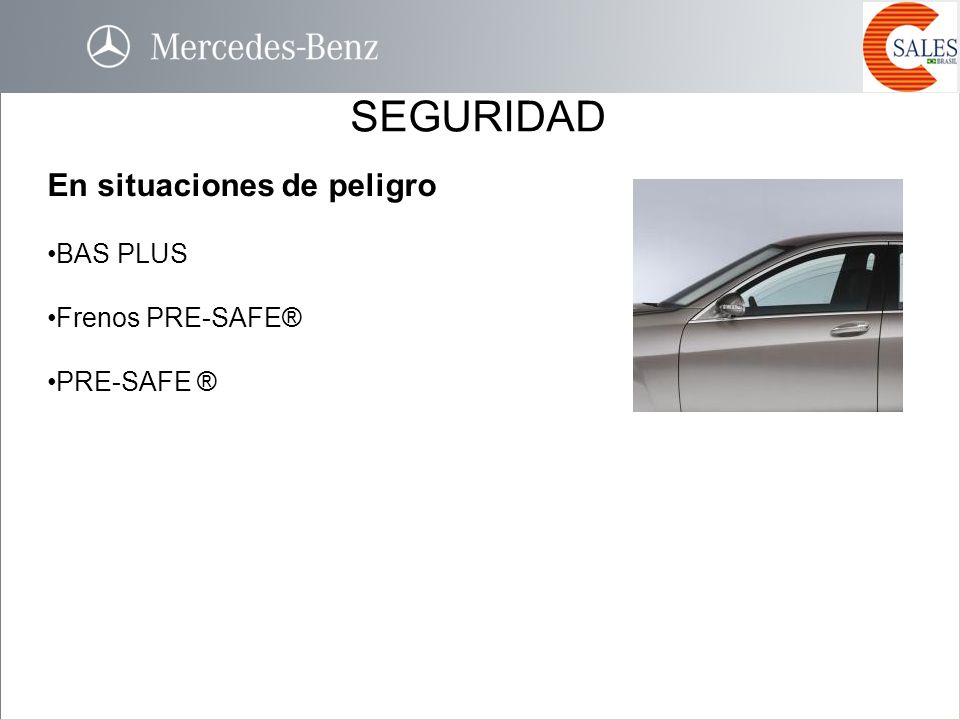

74 SEGURIDAD En situaciones de peligro BAS PLUS Frenos PRE-SAFE® PRE-SAFE ®

75 SEGURIDAD Durante el accidente Airbags frontales Airbags laterales de cabeza y torso Airbags laterales delante Airbags laterales detrás Arco protector con sensor de impacto Pretensores y limitadores de la fuerza de tensado Reposacabezas activo NECK-PRO Windowbag

76 SEGURANÇA PASSIVA
