1 Entendiendo los Networks cableados COMP 315

2 Network Topologies Definición – Configuración del network – cómo todos los nodos de un network están conectados. – Topologías principales Bus topology Star topology Ring topology

3 BUS Topology Common Bus Multipoint Topology – Network donde básicamente se utiliza un cable sencillo para conectar a todos los nodos en diferentes localizaciones.

4 Bus Topology Factores incluidos en las especificaciones – Cuántos nodos pueden estar en un segmento sencillo – Cuántos segmentos pueden utilizarse a través del uso de repetidores – Cuán cerca pueden estar los nodos unos de otros – El tamaño total del segmento – Cuál tipo de cable coaxial es el requerido – Cómo se debe determinar el final del bus

5 Bus Topology Esta topología es muy raramente utilizada en los networks nuevos, sin embargo, existe un gran número de networks que aún la utilizan. Tipo de cableado – Coaxial Tipo de conección – BNC connectors – BNC T-connector

6 BNC Connectors

7 Network Cards

8 Bus Topology Esta topología es mucho más barata en término de instalación que las demás porque: – Utiliza menos cableado que las otras topologías – Utiliza menos equipo y no requiere de hacer una gran inversión en la labor de instalación

9 Bus Topology Desventajas – Son más propensos a fallar, porque si alguna parte de la línea sufre alguna avería, el network prácticamente se afecta por completo.

10 Bus Topology 10Base-2 Ethernet Thin Ethernet El tipo más prevaleciente hoy dia es el 10Base-2 Ethernet, ó comúnmente, el Thin Ethernet Características : – 10 Mbps maximum speed – Utiliza el cable coaxial RG-58 /AU ó el RG-58/CU y conectores BNC – Requiere el uso de conectores de terminación de 50 ohm al final de cada segmento – Puede manejar un máximo de 30 nodos por segmento – Los segmentos deben tener un máximo de 185 metros (607 pies) – Utiliza repetidores para poder extender los segmentos – Requiere que cada nodo deba estar a por lo menos 1.5 pies de distancia.

11 STAR Topology Contiene una unidad central ó concentrador (hub) Cada nodo tiene su propio cable de conección al network. hub – multistation access unit (MAU) Soporta hasta 24 nodos, aunque existen hubs con capacidad para conectar desde dos hasta noventa y seis (96) nodos.

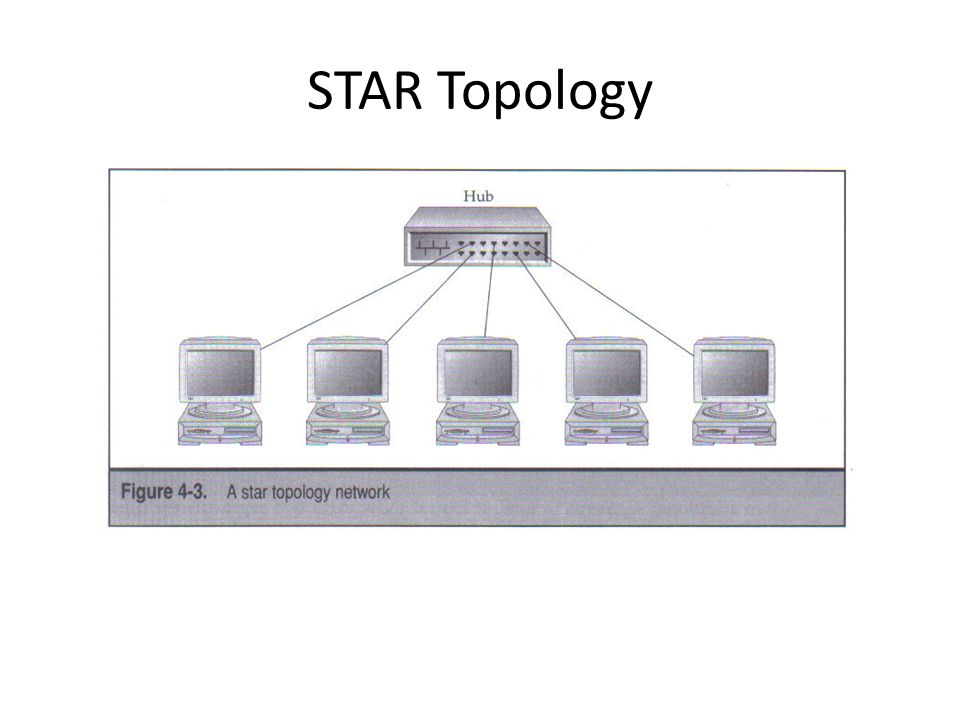

12 STAR Topology

13 STAR Network

14

15 STAR Topology 100Base-T Ethernet Utilizan una de varias formas de Ethernet. La más común es la 100Base-T Ethernet, la cual provee 100 Mbps de bandwidth Otras topologías STAR más antiguas utilizan el 10Base-T Ethernet, el cual provee 10 Mbps de bandwidth. Un estándar más reciente es el 1000Base-T (llamado Gigabit Ethernet) que ofrece 1 Gbps de bandwidth. Recientemente se aprobó un nuevo estándar, llamado 10Gigabit Ethernet (10GBase-X) el cual puede correr a 10Gbps a través de fibra óptica.

16 Cableado utilizado en la topología STAR / Twisted-pair 10Base-T networks100Base-T networks1000Base-T networks Cuatro alambres (dos pares entrelazados) Cat-3 ó Cat-5 cable Cuatro alambres (dos pares entrelazados) Cat-5 cable ó mejor ocho alambres (cuatro pares entrelazados) Cat-5 cable ó mejor Limite de 100 metros (328 pies) para cada nodo 100 metros (328 pies) para cada nodo No hay límite en cuanto al número de nodos dentro de un segmento Utiliza conectores del tipo RJ-45 para todos los nodos

17 STAR Topology Son mucho más costosos que los bus networks La labor de instalación es mucho más compleja Sin embargo, es una topología más confiable(solo se afecta el nodo donde ocurra cualquier avería, el resto continua conectado a la red)

18 RING Topology lógica No es una configuración física, es más bien una configuración lógica Los cables tienen una conección del tipo estrella (star), pero las señales se transmiten en forma de aro. Está basada en el estándar TOKEN RING

19 RING Topology

20 Comparación de las topologías Ethernet networks – Maneja las señales a ser transmitidas utilizando una técnica llamada CSMA/CD (Carrier Sense Multiple Access with Collision Detection) Permite a cada nodo dentro de un segmento transmitir datos cuando ellos quieran. Si dos nodos tratan de transmitir al mismo tiempo, cada uno detecta esta ocurrencia con el collision detection y cada nodo esperan una cantidad de tiempo random para retransmitir

21 Comparación de las topologías Token Passing – Técnica de transmisión de datos donde un token circula alrededor del network lógico (que tiene forma de aro), con dos posibles estados: disponible u ocupado. Cuando algún nodo desea transmitir algún dato, debe esperar hasta que el token esté en estado disponible, y entonces el nodo marca al token como ocupado

22 RJ-45 connector

23 Twisted-Pair Cable Pin NumberWire Base ColorWire Stripe Color10Base-T use 1whiteorangeTransmit negative 2orangewhiteTransmit positive 3whitegreenReceive negative 4bluewhiten/a 5whitebluen/a 6greenwhiteReceive positive 7whitebrownn/a 8brownwhiten/a 10Base-T Wire Assignments for RJ-45 Connectors

24 Twisted-Pair Cable No se puede utilizar un cable estándar Twisted-Pair para conectar directamente a dos periferales del tipo DCE ó dos periferales del tipo DTE. Para esto, habría que preparar un cable del tipo crossover como se muestra a continuación:

25 Twisted-Pair /RJ-45 Crossover Cable Wiring PinWire Base Color Wire Stripe Color PinWire Base Color Wire Stripe Color 1whiteorange1whitegreen 2orangewhite2greenwhite 3 green3whiteorange 6greenwhite6orangewhite Cable End 1Cable End 2
