1 TECNOLOGIA DE LAS IMÁGENES I TERMINOLOGIA RADIOLOGICA DRA MARIA C GARIBOLDI

2 Es el estudio de las posiciones que debe adoptar el paciente para: MOSTRAR: radiograficamente una determinada región corporal en un receptor o FILM radiográfico (RI) POSICIONES RADIOGRAFICAS

3 TERMINOLOGIA RADIOLOGICA Aprobada y publicada por la ARRT ( Registro americano de TR ) compatible con CAMRT ( Asociación Canadiense de TR en medicina). Se una el nombre propio en algunas incidencias, de la 1ra. persona que la describió: Towne,Caldwell,Chaussee,etc. Rige en la actualidad.

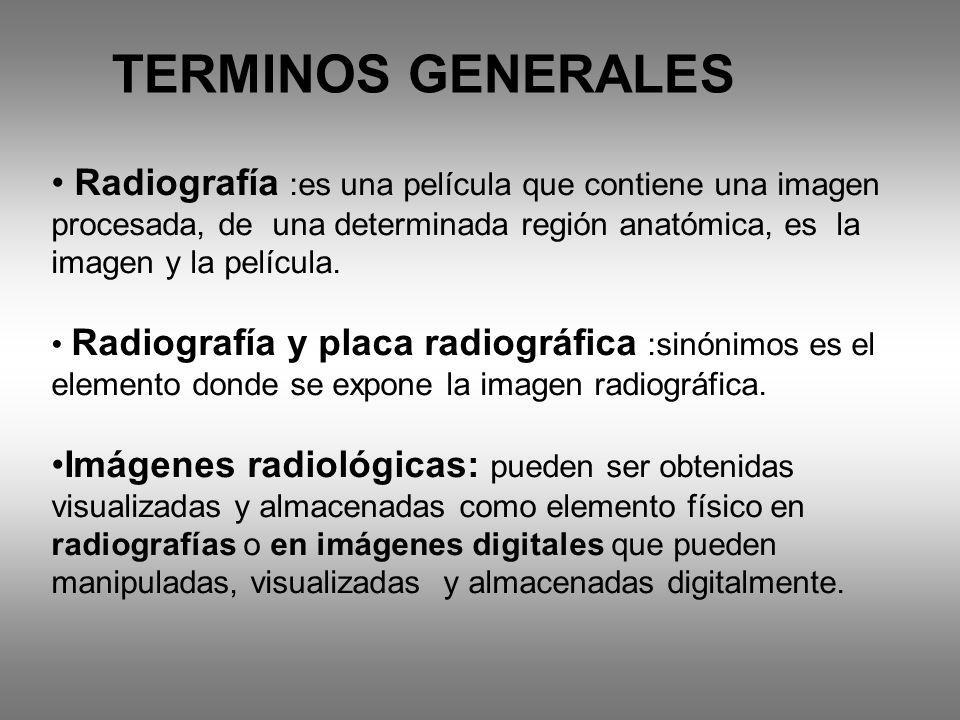

4 Radiografía :es una película que contiene una imagen procesada, de una determinada región anatómica, es la imagen y la película. Radiografía y placa radiográfica :sinónimos es el elemento donde se expone la imagen radiográfica. Imágenes radiológicas: pueden ser obtenidas visualizadas y almacenadas como elemento físico en radiografías o en imágenes digitales que pueden manipuladas, visualizadas y almacenadas digitalmente. TERMINOS GENERALES

5 EXAMEN O PROCEDIMIENTO RADIOGRAFICO (CINCO PASOS) Ubicación de la región corporal y alineación del rayo central o centrado del rayo. Selección de medida de protección contra radiaciones. Selección de factores de exposición (técnicas) en el panel del comando. Instrucciones al paciente sobre la respiración y luego realizar la exposición. Procesamiento del RI o Film.

6

7

8 POSICION ANATOMICA De pie, brazos en aducción ( hacia abajo ),palmas, pies y cabeza hacia delante. Esta posición anatómica es la referencia para otros términos posturales.( parada en posición anatómica). Observación de radiografías: el paciente debe estar siempre frente al observador en posición anatómica ( en espejo).

9

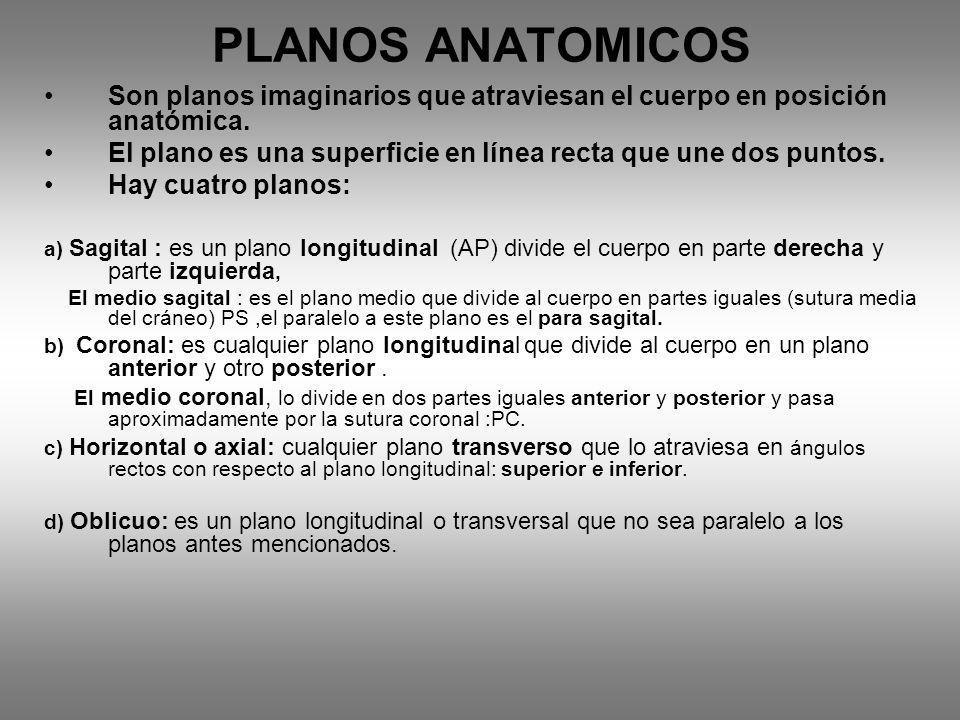

10 PLANOS ANATOMICOS Son planos imaginarios que atraviesan el cuerpo en posición anatómica. El plano es una superficie en línea recta que une dos puntos. Hay cuatro planos: a) Sagital : es un plano longitudinal (AP) divide el cuerpo en parte derecha y parte izquierda, El medio sagital : es el plano medio que divide al cuerpo en partes iguales (sutura media del cráneo) PS,el paralelo a este plano es el para sagital. b) Coronal: es cualquier plano longitudinal que divide al cuerpo en un plano anterior y otro posterior. El medio coronal, lo divide en dos partes iguales anterior y posterior y pasa aproximadamente por la sutura coronal :PC. c) Horizontal o axial: cualquier plano transverso que lo atraviesa en ángulos rectos con respecto al plano longitudinal: superior e inferior. d) Oblicuo: es un plano longitudinal o transversal que no sea paralelo a los planos antes mencionados.

11

12
