Redes de Computadoras Facultad de Ciencias Económicas y Jurídicas Herramientas Informáticas Uno. Prof. Carlos Miguel FARIAS.

Presentaciones similares


Presentación del tema: "Redes de Computadoras Facultad de Ciencias Económicas y Jurídicas Herramientas Informáticas Uno. Prof. Carlos Miguel FARIAS."— Transcripción de la presentación:

1 Redes de Computadoras Facultad de Ciencias Económicas y Jurídicas Herramientas Informáticas Uno. Prof. Carlos Miguel FARIAS

2 Contenidos: Definición. Conceptos Básicos. Objetivos. Clasificación de Redes. Topologías de Red. Ventajas y Desventajas. Redes Especiales.

3 Definición: Una Red de Computadoras es un Conjunto de dos o más computadoras que se comunican entre si para compartir... Recursos (Dispositivos / Periféricos, capacidades de procesamiento y almacenamiento, etc.) Datos / Información (Archivos, etc.) Servicios (Seguridad de Acceso, Interconectabilidad, Software Especializado, etc. )

4 Conceptos Básicos [1] : Comunicación de Datos (Electrónica): La comunicación de datos consiste en la transmisión y recepción de información por medios electrónicos, en donde los datos son representados por medio de bits. Modos de Comunicación: La transmisión puede ser: En paralelo o sincrónica o en serie ó asincrónica. El flujo de transmisión puede ser: Simplex (un solo sentido) Half Duplex (ambos sentidos, 1 x vez) Full Duplex (ambos sentidos, simultáneamente)

5 Componentes Básicos Sistema Comunicación de Datos: Emisor Emisor (Una computadora con Periférico Conexión a la Red). Receptor (Otra computadora con Periférico Conexión a la Red). Canal: Medio por el cual se efectúa la comunicación. Aspecto Físico: Cableadas: Par Trenzado, Coaxial, Fibra Óptica. Cableadas: Par Trenzado, Coaxial, Fibra Óptica. Inalambricas: Radio Frecuencia, Infrarrojos y Laser. Inalambricas: Radio Frecuencia, Infrarrojos y Laser. (Modo, Flujo y Velocidad de Transmisión). Aspecto Funcional: (Modo, Flujo y Velocidad de Transmisión). Lenguaje de Comunicación (v.g. TCP/IP). Protocolo de enlace: Lenguaje de Comunicación (v.g. TCP/IP). Otros Componentes: Modem, Adaptadores, Controladores Comunicación, etc. Conceptos Básicos [2] :

6 $ Satélite Artificial $ Fibra Óptica $ Cable Coaxial $ Par Trenzado $ Cable Teléfono $ Micro Ondas ^ Costo / Velocidad Parámetros al Comparar Canales de Comunicación (a) Conceptos Básicos [3] : Parámetros al Comparar Canales de Comunicación (a) Infrarrojos (corto alcance) (corto alcance) y Laser Infrarrojos (corto alcance) (corto alcance) y Laser Costo aumenta con la Distancia Costo aumenta con la Distancia Barato por la Disponibilidad Disponibilidad pero muy lento Barato por la Disponibilidad Disponibilidad pero muy lento

7 Satélite Artificial Micro Ondas Cable Teléfono Fibra Óptica Cable Coaxial Par Trenzado Distancia / Seguridad Parámetros al Comparar Canales de Comunicación (b) Conceptos Básicos [3] : Parámetros al Comparar Canales de Comunicación (b) Supeditado a Potencia / DisponibilidadInstalación. Supeditado a Potencia / DisponibilidadInstalación. AccesibleExternamente

8 Objetivos [1] : Compartir recursos: Es decir hacer que todos los Servicios, Información y Recursos estén disponibles para quien lo solicite en la red. Alta fiabilidad: Contar con fuentes alternativas de Procesamiento. La presencia de múltiples computadores significa que si una de ellas deja de funcionar, las otras pueden ser capaces de encargarse de su trabajo, aunque se tenga un rendimiento global menor. Ahorro económico: Acceso a grandes máquinas tienen una rapidez mucho mayor. Medio de comunicación: Una red de computadores proporcionan intercomunicación personas que se encuentran muy alejadas entre sí.

9 Objetivos {Compartir Recursos} [2] :

10 Clasificación de Redes [1] : Por Localización ( Red de Área...): Personal (PAN: Interconecta dispositivos de uso personal) Hogareña (HAN: Abarca el ámbito del Hogar, Domótica) Local (LAN: Comprende Equipos dentro de Oficina/Edificio) Campus (CAM: Se extiende a Edificios Cercanos) Metropolitana (MAN: Abarca ciudad y alrededores) Amplia (WAN: Se extiende entre ciudades y a todo el mundo y alrededores, WEB, EEI) Por relación funcional: Cliente-Servidor (Cliente=Usuario, Servidor=Servicios) Igual-a-Igual (p2p: Todas atienden Usuarios y Servicios)

11 Clasificación de Redes [2] : Por Carácter de la Red (quien la usa) : PRIVADO: (Los usuarios pertenecen a un conjunto acotados de personas, expresamente enumerados y autorizados, ya sean propietarios, empleados o terceros relacionados por el giro del ente dueño de la red). Interna Interna (Cualquier Topología, no mayor a MAN) Intranet Intranet (Abarca usuarios propietarios o en relación de dependencia, usa tecnología de Internet). Extranet Extranet (Provee acceso, generalmente parcial a Terceros vinculados con el ente, usa también tecnología de Internet). PÚBLICO: (Los usuarios no están acotados, generalmente no necesita autorización, la WEB en general es pública, gratis u onerosa). NOTA:Tanto un Ente Estatal como uno Privado, pueden tener tanto Red de Computadoras Privada como Pública.

12 Topología de Red [1] : Conexión y/o Distribución Física (mapa) de la Red : BUS: (Se conectan a un portador común, en general un cable coaxial, o puede ser inalámbrico corto alcance). ESTRELLA: (Hay un nodo central, al que se conectan todas las máquinas, mejor administración, pendientes del funcionamiento del nodo central). ANILLO(s): (Una máquina se conecta a otras dos, entre todas cierran un círculo, más rápida que BUS, patente de IBM). MALLA/TOTALMENTE CONEXA: (Cada una tiene conexión individual con alguna o todas las otras máquinas, muy cara y engorrosa de administrar, pero la de mayor continuidad). ÁRBOL: (o Jerárquica, cada nodo puede ser el nodo de una Estrella, permite conexiones muy amplias). MIXTA: (Combina 2 o más de las anteriores, es la tendencia actual).

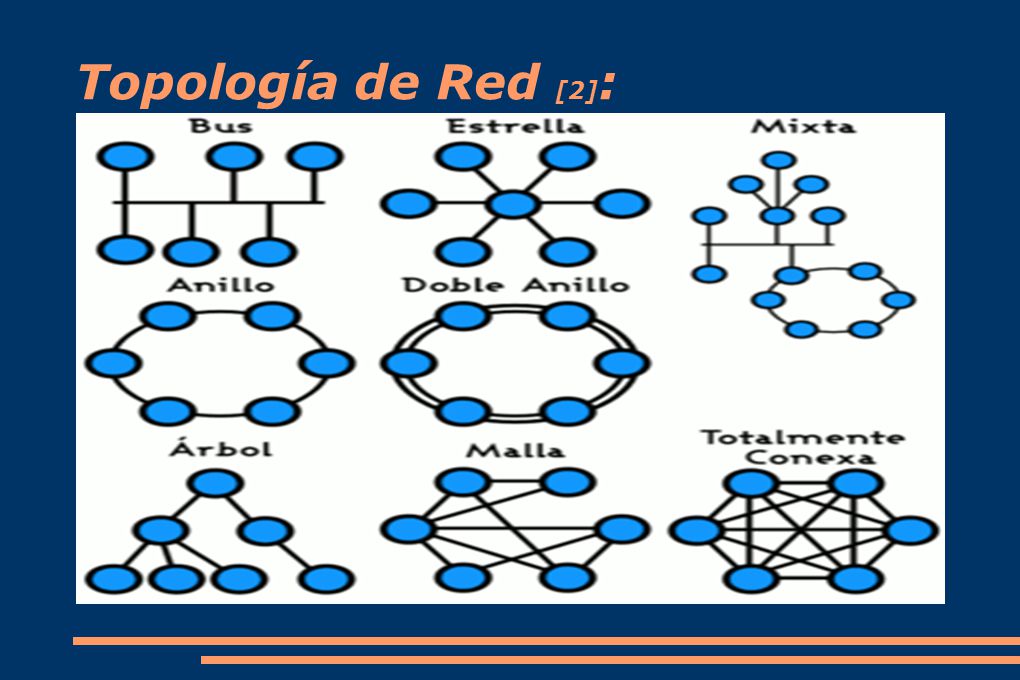

13 Topología de Red [2] :

14 Todas las computadoras se conectan a un medio común, ya sea un cable físico o conexión inalámbrica. Conexión: Física, Par Trenzado, Cable Coaxial ó Inalámbrico (Infrarrojo, radio frecuencia). Computadoras Personales y/o Estaciones de Trabajo: (Atiende necesidades de un usuario, provee servicios a otras en una Red P2P) Servidor [opcional]: (Provee servicios especializados al resto de la red, interactúa con la red como una máquina mas). Topología de BUS (comúnmente Ethernet) :

15 Topología de BUS (aplicado a LAN) :

16 Todas las computadoras se conectan a un medio común, ya sea un cable físico o conexión inalámbrica. Conexión: Física, Par Trenzado, Cable Coaxial. Computadoras Personales y/o Estaciones de Trabajo: (Atiende necesidades de un usuario, interactúa con otras vía nodo central.) Servidor [indispensable]: (Provee servicios especializados al resto de la red, sirve de interconexión de todas las máquinas, es el punto débil, simplifica administración de la Red). Topología de Estrella:

17 Topología de Árbol: Hay nodos padres e hijos, los nodos estructurales son dispositivos especiales en general (Hubs o equivalentes.). Conexión: Mixto, cualquier tecnología disponibles. Computadoras Personales y/o Estaciones de Trabajo: (En todos los niveles). Servidores: (En todos los niveles, pero principalmente en los superiores).

18 Ventajas y Desventajas: Ventaja ¡COMPARTIR!: Reduce Costos de Dispositivos Reduce Costos de Dispositivos (menor tiempo ocioso), mayor disponibilidad y variedad. Transferencia de datos en Menor Tiempo y modo mas confiable y seguro (no hay transporte físico) Transferencia de datos en Menor Tiempo y modo mas confiable y seguro (no hay transporte físico). Centralización de Tareas Comunes Centralización de Tareas Comunes: Copias de seguridad. Servicios: Comunicación, Archivos, etc. Desventajas: Costos y Complejidad de Instalación. Gestionar Seguridad de Acceso Gestionar Seguridad de Acceso.

19 Redes Especiales: Características: Utilizan Tecnología de Internet Utilizan Tecnología de Internet: Uno o Más Servidores de Páginas Web (dinámicas). JAVA, PHP, ASP, etc. Las estaciones de trabajo utilizan un navegador. HTML: Para formateo de datos en el navegador (CSS). Ajax: Para conexión asincrónica entre servidor y PCs. JavaScript: Para manejo inteligente interfaz usuario (HTML). Intranets Intranets: Mismos Servicios Red Común pero con menor requerimientos de hardware, costo nulo licencias, fácil instalación. Extranets Extranets: Permite extender la red, utilizando la red Pública que es la Web. Abre la empresa a terceros con intereses comunes.
