CODIGO: SSR("Strict Source Routing") : Código 137 LSR("Loose Source Routing"): Código 131 RR(Record Route): Código 7 LENGTH: Tamaño del campo opciones.

Presentación del tema: "CODIGO: SSR("Strict Source Routing") : Código 137 LSR("Loose Source Routing"): Código 131 RR(Record Route): Código 7 LENGTH: Tamaño del campo opciones."— Transcripción de la presentación:

1

2

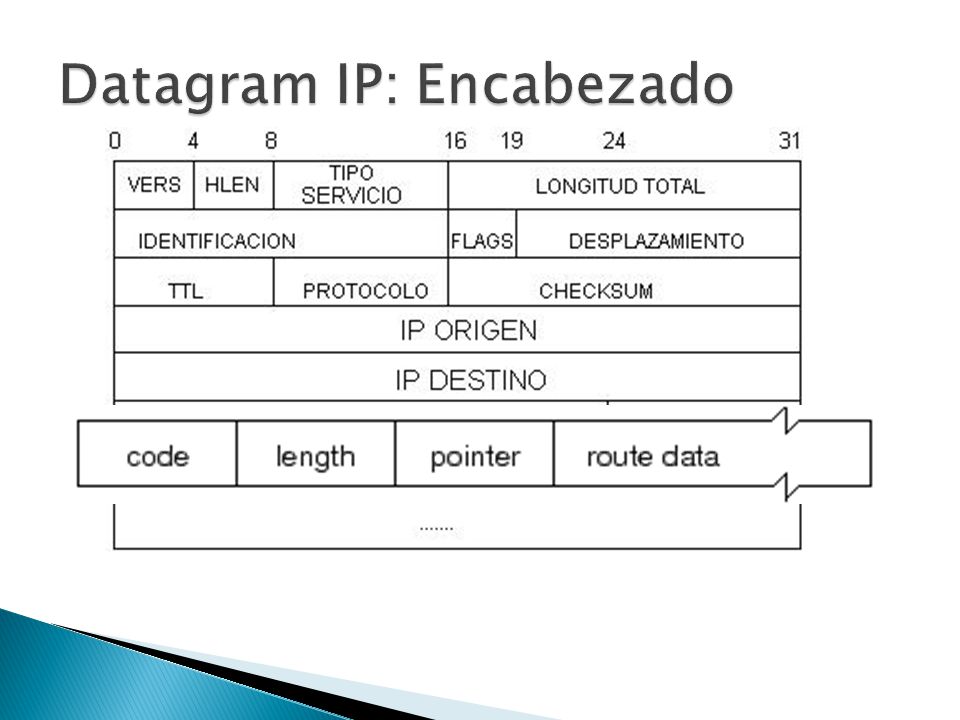

3 CODIGO: SSR("Strict Source Routing") : Código 137 LSR("Loose Source Routing"): Código 131 RR(Record Route): Código 7 LENGTH: Tamaño del campo opciones en bytes POINTER: Puntero indicando la dirección siguiente ROUTE DATA: Direcciones IP del camino

4 Dir Origen : 192.168.14.3 Dir Destino: 192.168.12.3 Se envían Mensajes del host C al host D con Strict Routing definiendo a R2 (192.168.14.1), R1(192.168.10.1) y R4 (192.168.12.2)

5 R1=

6 Se envían Mensajes del host C al host D con Strict Routing definiendo a R2 (192.168.14.1), R1(192.168.10.1) y R4 (192.168.12.2) Origen192.168.14.3 Destino192.168.14.1 Opciones192.168.10.1 192.168.12.2 192.168.12.3 Puntero0 Origen192.168.14.3 Destino192.168.10.1 Opciones192.168.14.1 192.168.12.2 192.168.12.3 4 Origen192.168.14.3 Destino192.168.12.2 Opciones192.168.14.1 192.168.10.1 192.168.12.3 Puntero8 Origen192.168.14.3 Destino192.168.12.3 Opciones192.168.14.1 192.168.10.1 192.168.12.2 Puntero12

7 Loose Source Routing : Esta opción permite que existan router entre los indicados como destino. Se envían Mensajes del host C al host D con Strict Routing definiendo a R2 (192.168.14.1) y R4 (192.168.12.2)

8 Record Route: Esta opción proporciona un medio para almacenar las direcciones IP de los routers por los que es encaminado el datagrama

9 Record Route:
