1 Charla presentación de las solicitaciones básicas
Las cinco solicitaciones básicas propuestas como límites al diseño de nuestros edificios, es la respuesta o la consecuencia de una definición disciplinar y pedagógica.

2 ARQUITECTURA SIGNIFICA
LA ESTRUCTURACION DEL MEDIO AMBIENTE, POR UN SISTEMA DE FUNCIONES, CONCRETADAS POR MATERIALES Y TECNOLOGIAS, QUE SUSTENTA EL FUNCIONAMIENTO DE UNA COMUNIDAD, CON UNA INTENCION SEMIOLOGICA.

3 …”sistema de funciones”,…
lo reducimos a cinco solicitaciones básicas: Mecánica, Hidrófuga, Térmica, Higrotérmica y Acústica. Nuestro edificio será diseñado con el objetivo de dar adecuadas respuestas a esas solicitaciones por lo tanto estará en función de aquellas.

4 Función Mecánica La acción de la Fuerza de la Gravedad, en términos generales, que se manifiestan en el peso de los objetos y la acción de los fenómenos meteorológicos, conforman la Fuerzas actuantes en el edificio.

5 Función Mecánica Su materialidad deberá construir un sistema fuerzas de igual intensidad, actuantes en la misma dirección pero en sentido contrario (reacciones), para mantener al conjunto en equilibrio, manteniendo los desplazamientos o deformaciones dentro de límites aceptables (preestablecidos).

6 Deformaciones Estos límites preestablecidos, están admitiendo que los edificios o sus partes se van a deformar, y es cierto, el problema es mantener controladas las deformaciones. Las acciones de las de las fuerzas provocarán deformaciones por compresión y tracción, su combinación que es la flexión y el corte. (Si bien existen otras no las consideraremos en esta etapa de su formación).

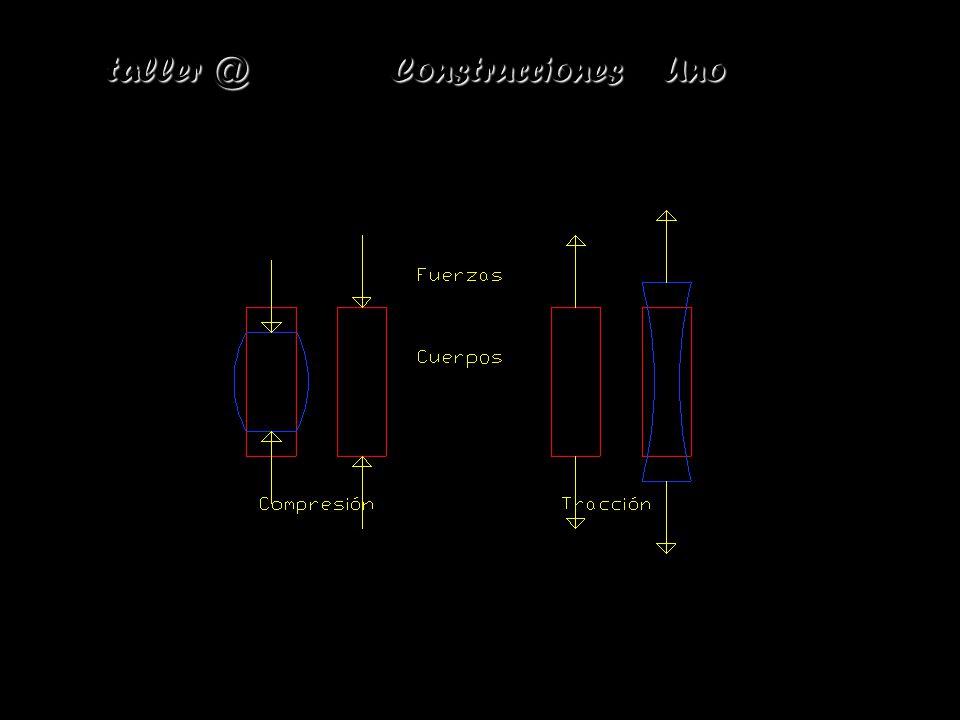

7 Compresión - Tracción La deformación por compresión consiste en el acortamiento en el sentido axial y el ensanchamiento en el sentido transversal. La deformación por tracción consiste en el alargamiento en el sentido axial y el angostamiento en el sentido transversal.

8 Hutchison Library/Sarah Ellis
Puente colgante de Clifton El puente colgante de Clifton, finalizado en 1864, cruza la garganta del río Avon en Bristol. Los ingenieros diseñan puentes colgantes en lugares donde un puente con pilares intermedios sería demasiado difícil o caro de construir. El puente cuelga de dos enormes cables principales, lo que hace innecesario soportarlo por debajo. Biblioteca de Consulta Microsoft ® Encarta ® © Microsoft Corporation. Reservados todos los derechos.

9

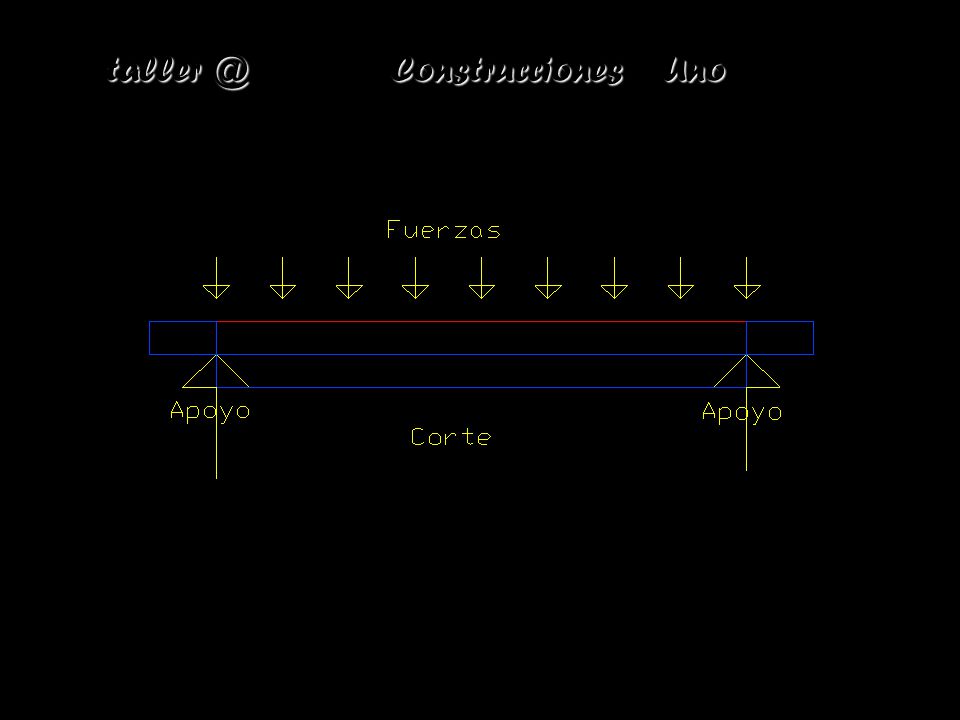

10 Flexión - Corte La deformación por flexión consiste en la combinación de ambas deformaciones en la misma pieza o sea que tendrá una zona comprimida y otra traccionada. La deformación por corte consistirá en el desplazamiento en el mismo plano de un sector de la pieza en un sentido y otro en el opuesto.

11

12

13

14 Predimensionado Para mantener a las partes dentro de las deformaciones aceptables, las debemos dimensionar adecuadamente, mediante la aplicación de modelos (matemáticos) de cálculo riguroso, contamos con herramientas de aproximación llamadas modelos de predimensionado.

15 Tensiones En definitiva lo que dimensionamos o predimensionamos es una respuesta a tensiones (la relación entre pesos y superficies, medidas en kilogramos y centímetros cuadrados). Tensión = peso (Kg) Área (cm2)

16 Predimensionado de Bases
un ejemplo uso de la planilla: en las celdas esta indicada la función de las mismas. Pase el cursor para averiguar su contenido las celdas indicadas en amarillo corresponde a los datos variables del proyecto particular planilla para estimación de superficie de bases posicion carga disponible tension min. tension suelo sup. Base seccion ss2 100 2,5 198 14

17 Predimensionado de Columnas
uso de la planilla: en las celdas esta indicada la función de las mismas. Pase el cursor para averiguar su contenido las celdas indicadas en amarillo corresponde a los datos variables del proyecto particular planilla para estimación de secciones de columnas L1 L2 area peso propio sobrecarga carga total carga piso pisos sup. tensión sección sec circular sec cuadrado piso Nº 10 100 1200 300 1500 150000 1 44 39 30 2 300000 3000 62 55 29 3 450000 4500 76 67 28 4 600000 6000 88 77 27 5 750000 7500 98 87 26 6 900000 9000 107 95 25 7 10500 116 102 24 8 12000 124 110 23 9 13500 131 22 15000 138 122 21 11 16500 145 128 20 12 18000 152 134 19 13 19500 158 140 18 14 21000 164 17 15 22500 170 150 16 24000 175 155 25500 181 160

18 Predimensionado de Vigas
uso de la planilla: en las celdas esta indicada la función de las mismas. Pase el cursor para averiguar su contenido las celdas indicadas en amarillo corresponde a los datos variables del proyecto particular planilla para estimación de dimensiones de vigas L1 L2 peso propio sobrecarga carga lineal continuidad momento flector b tensión b0 h d corte 10 1200 300 7500 11 80 0,375 30 109 114 13

19

20

21

22

23

24

25

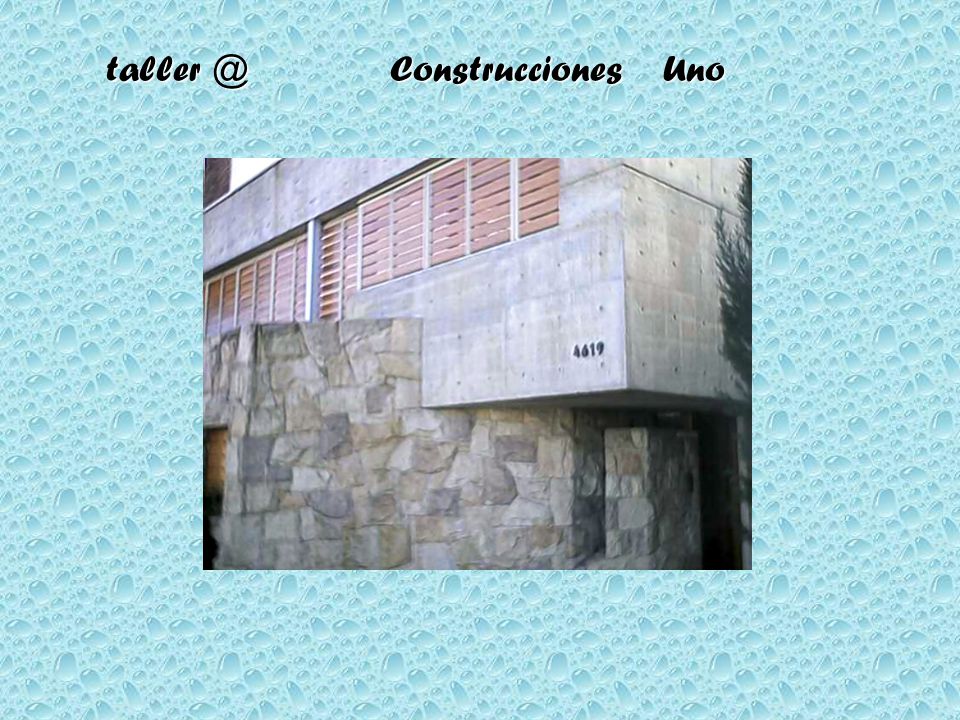

26

27

28

29
