CUERPOS Selección de cuerpos La selección está basada en: –Criterios de selección para la aplicación –Costo –Preferencias del usuario.

Presentaciones similares


Presentación del tema: "CUERPOS Selección de cuerpos La selección está basada en: –Criterios de selección para la aplicación –Costo –Preferencias del usuario."— Transcripción de la presentación:

1 CUERPOS Selección de cuerpos La selección está basada en: –Criterios de selección para la aplicación –Costo –Preferencias del usuario

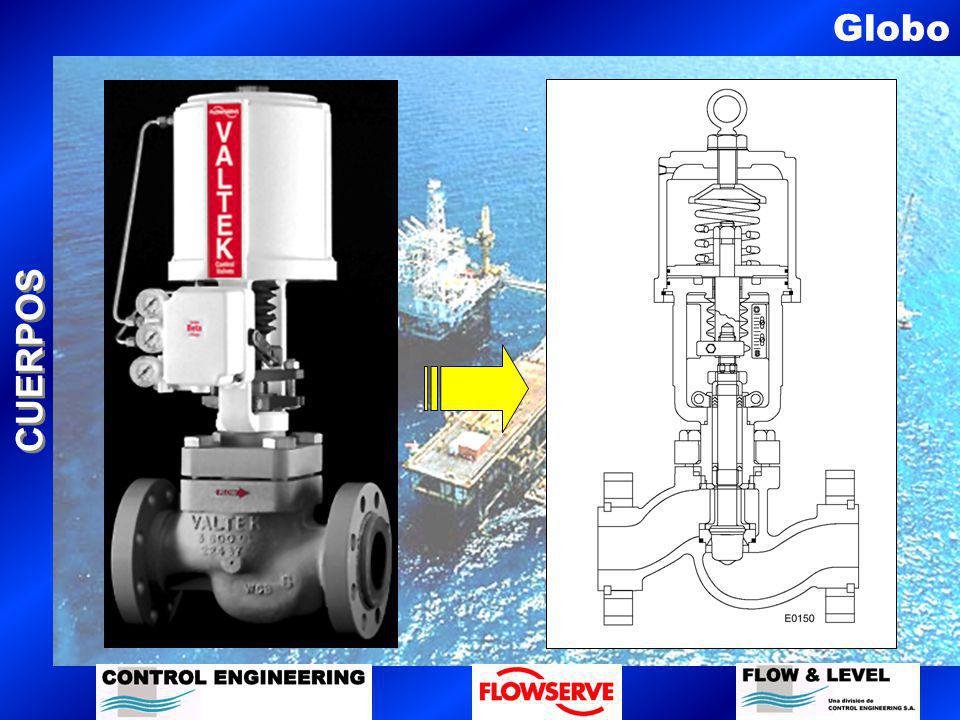

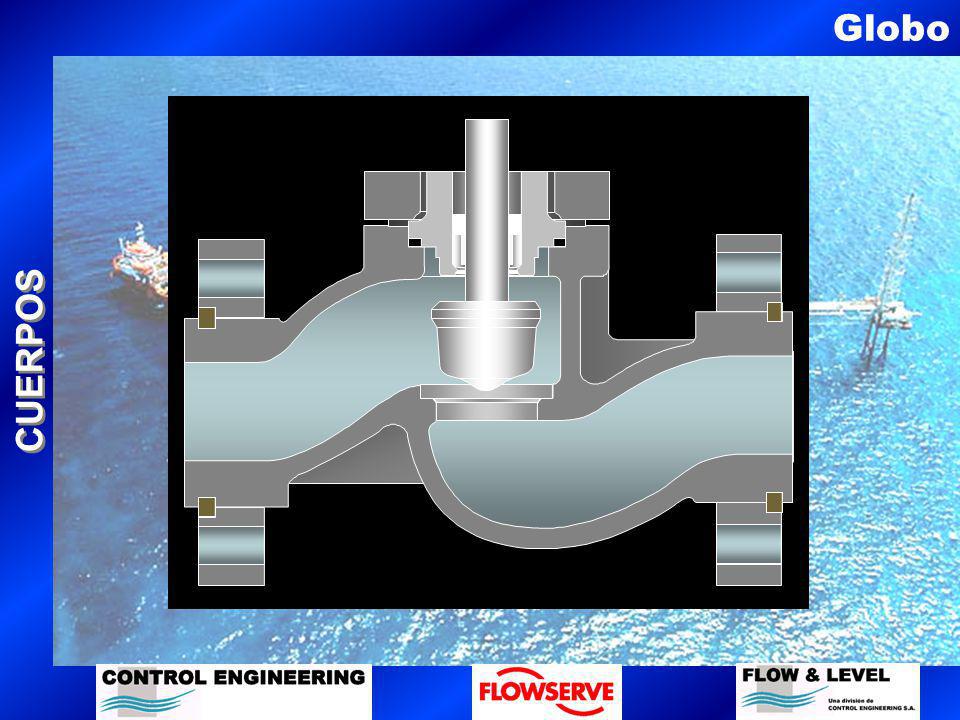

2 CUERPOS Globo

3 CUERPOS Globo

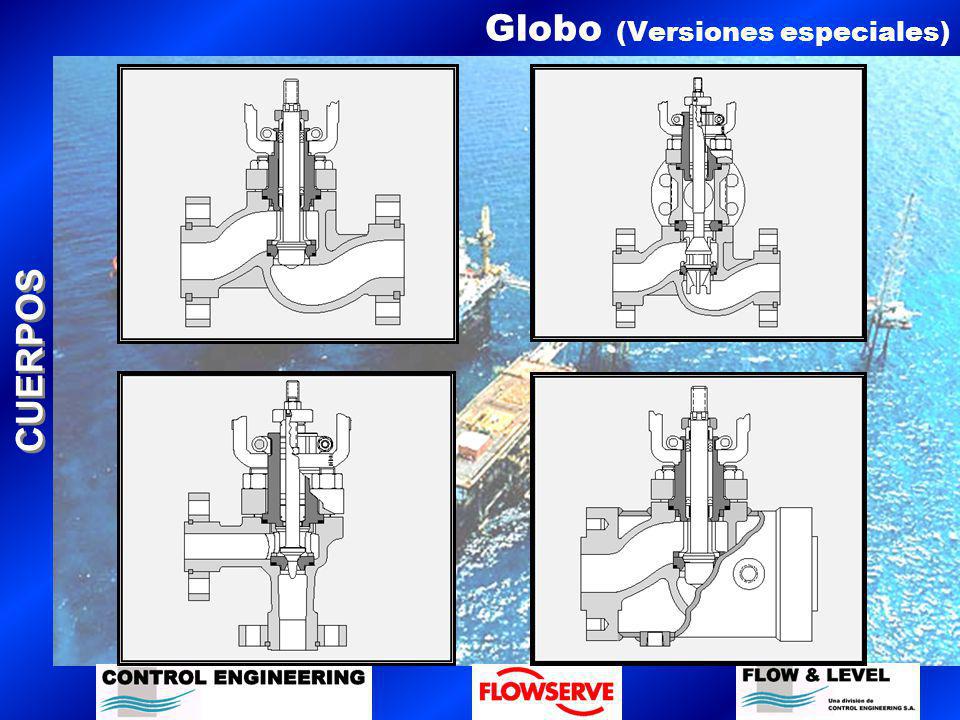

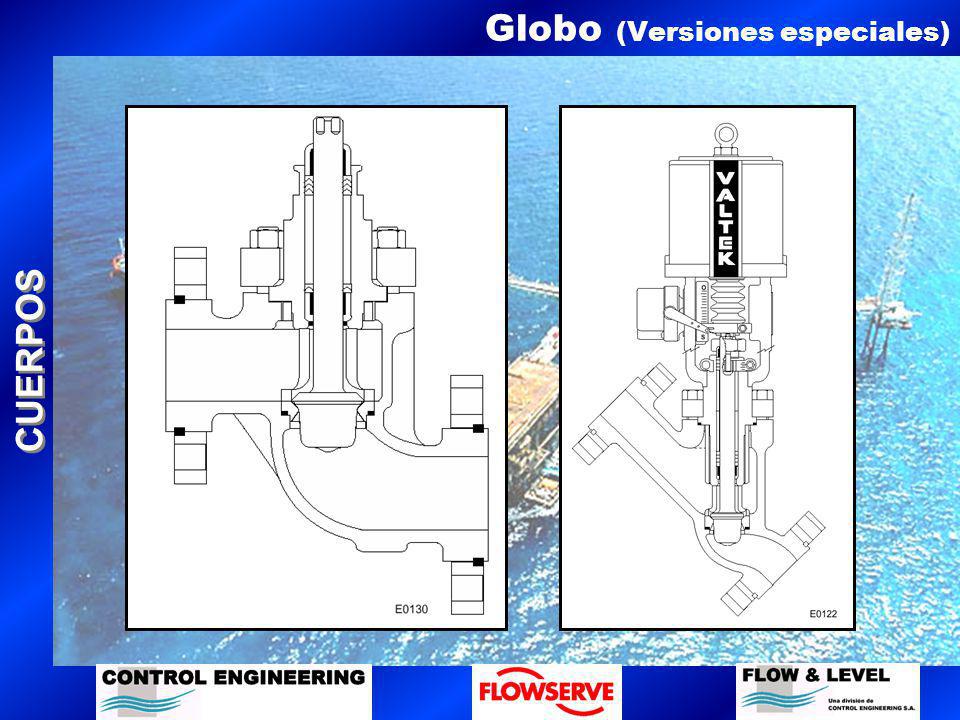

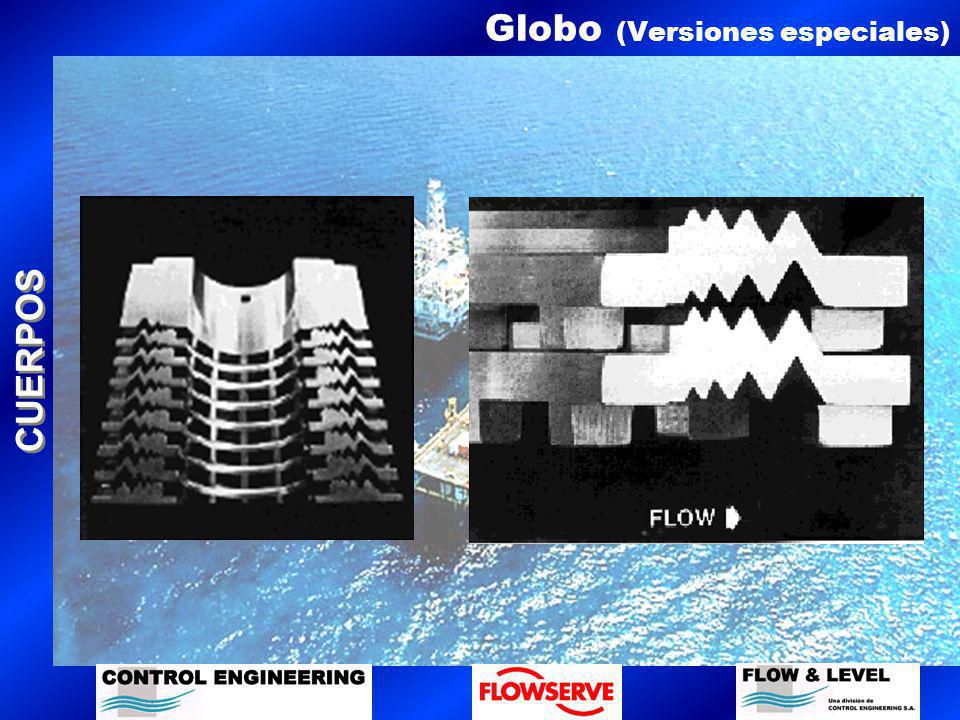

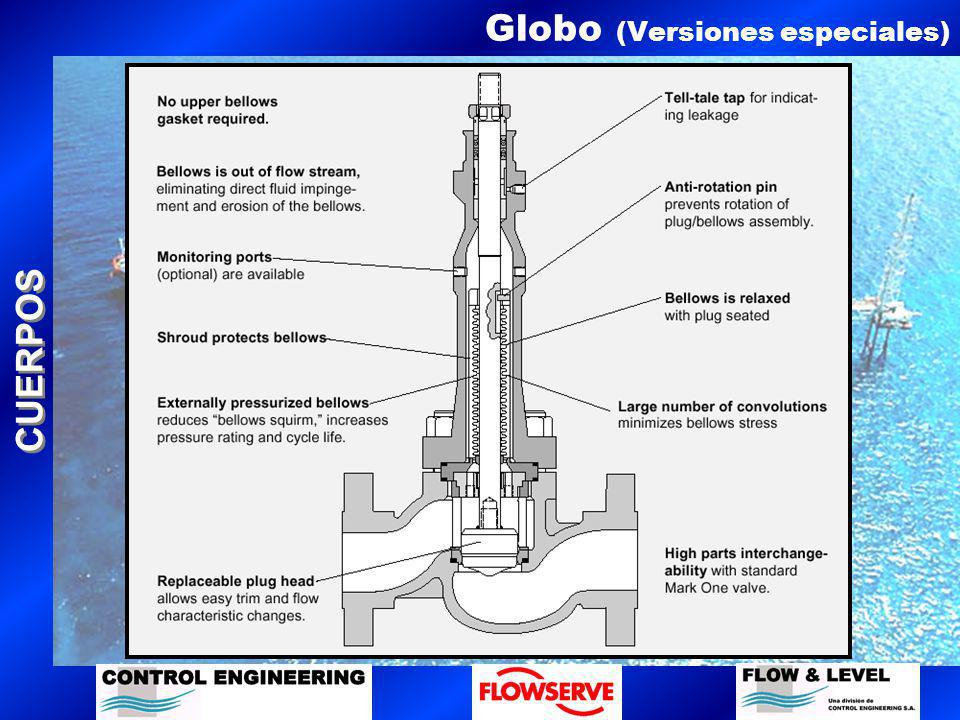

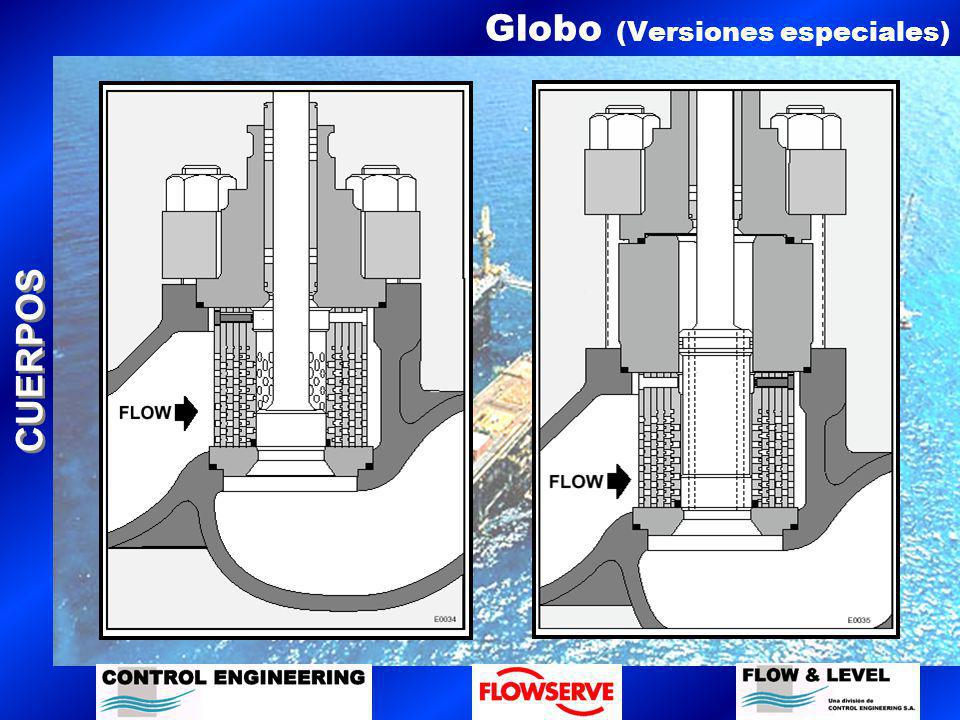

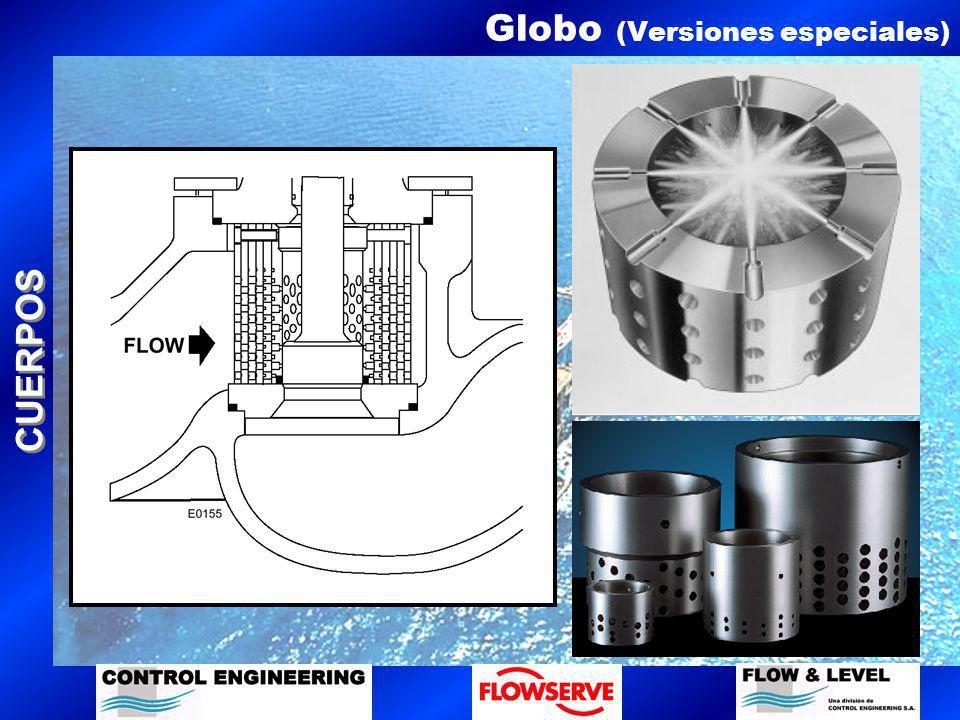

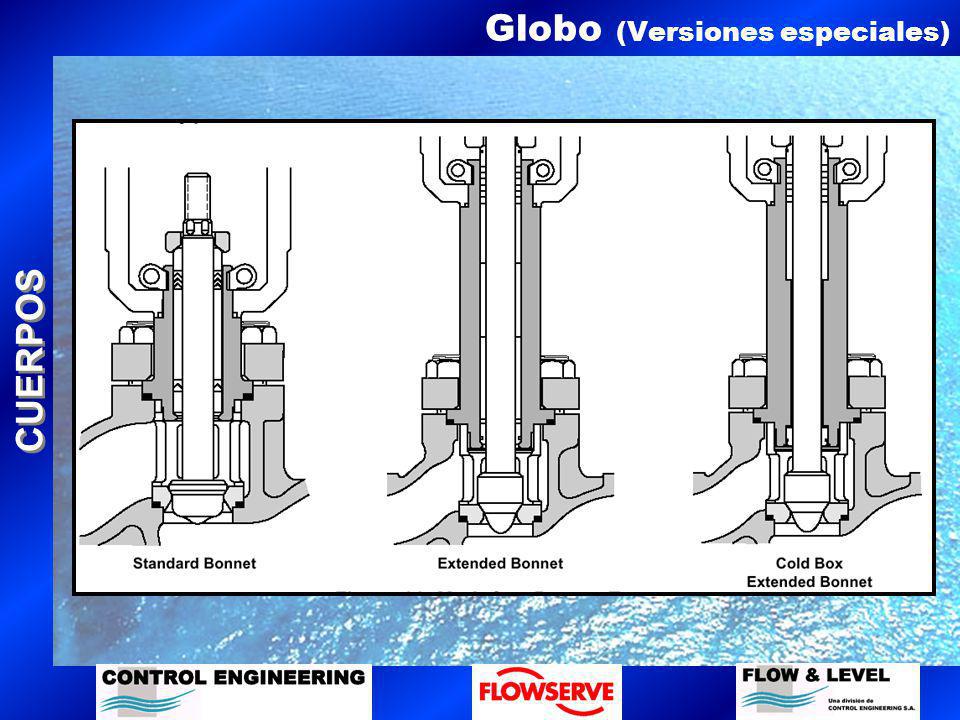

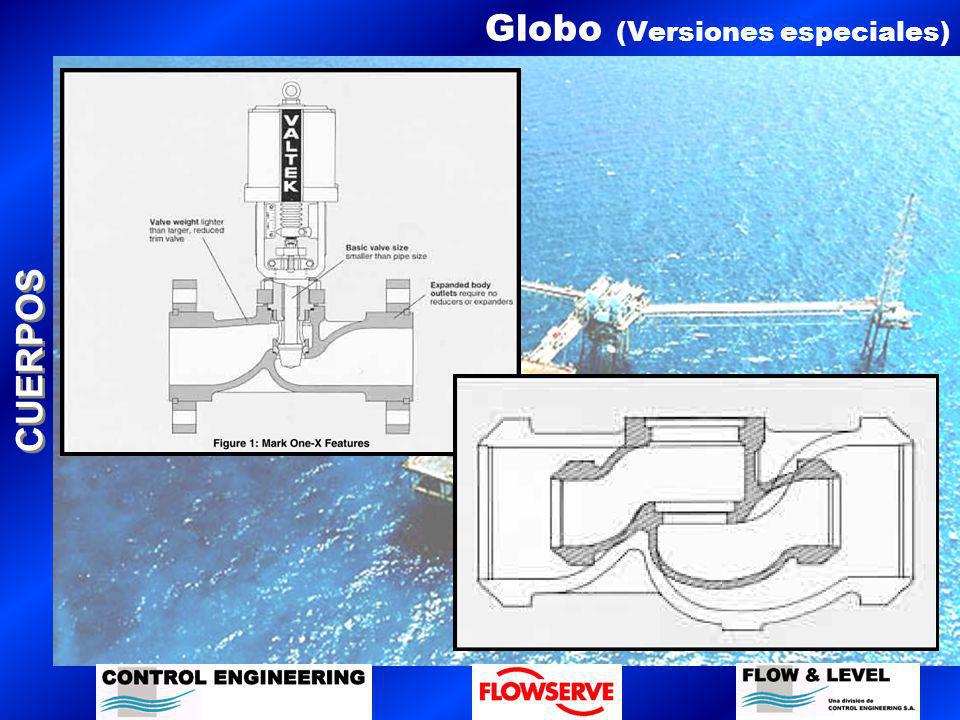

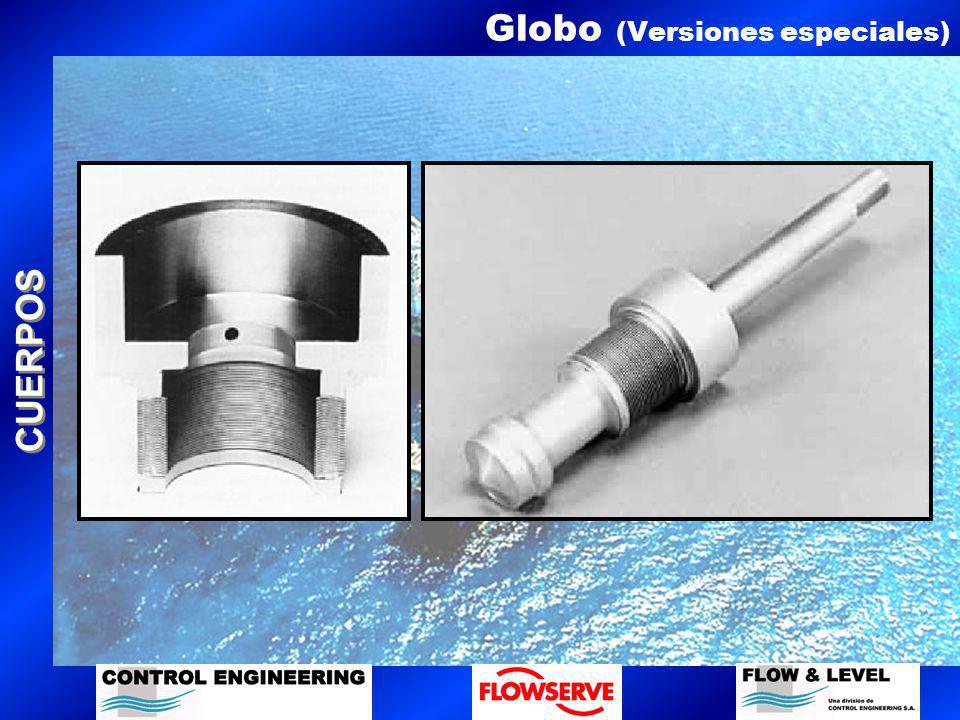

4 CUERPOS Globo (Versiones especiales)

5 CUERPOS Globo (Versiones especiales)

6 CUERPOS Globo (Versiones especiales)

7 CUERPOS Globo (Versiones especiales)

8 CUERPOS Globo (Versiones especiales)

9 CUERPOS Globo (Versiones especiales)

10 CUERPOS Globo (Versiones especiales)

11 CUERPOS Globo (Versiones especiales)

12 CUERPOS Globo (Versiones especiales)

13 CUERPOS Globo (Versiones especiales)

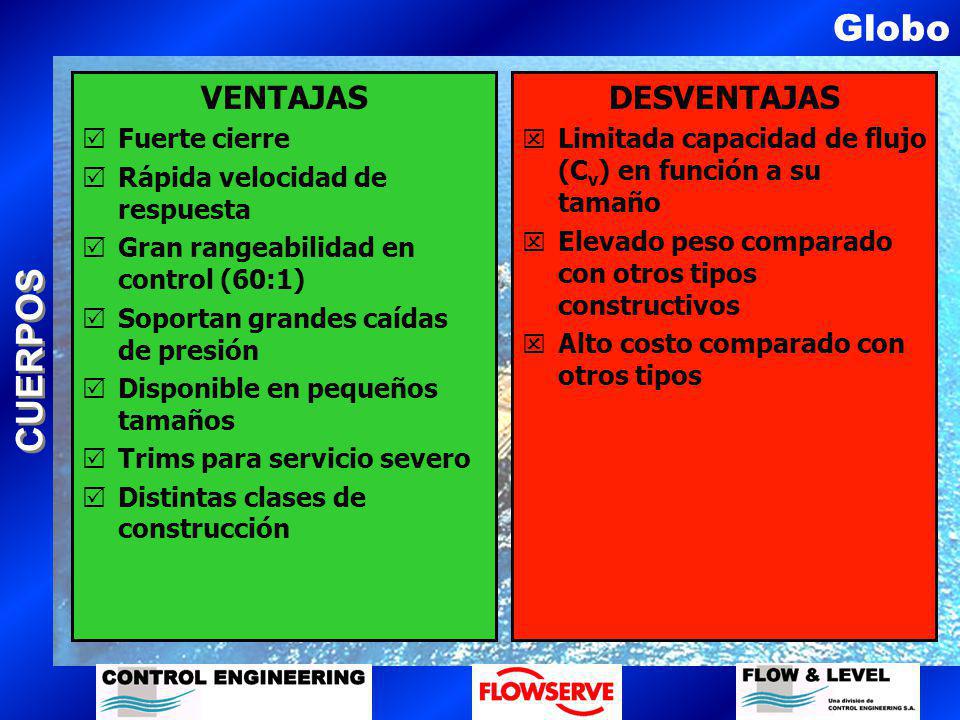

14 CUERPOS Globo VENTAJAS Fuerte cierre Rápida velocidad de respuesta Gran rangeabilidad en control (60:1) Soportan grandes caídas de presión Disponible en pequeños tamaños Trims para servicio severo Distintas clases de construcción DESVENTAJAS Limitada capacidad de flujo (C v ) en función a su tamaño Elevado peso comparado con otros tipos constructivos Alto costo comparado con otros tipos

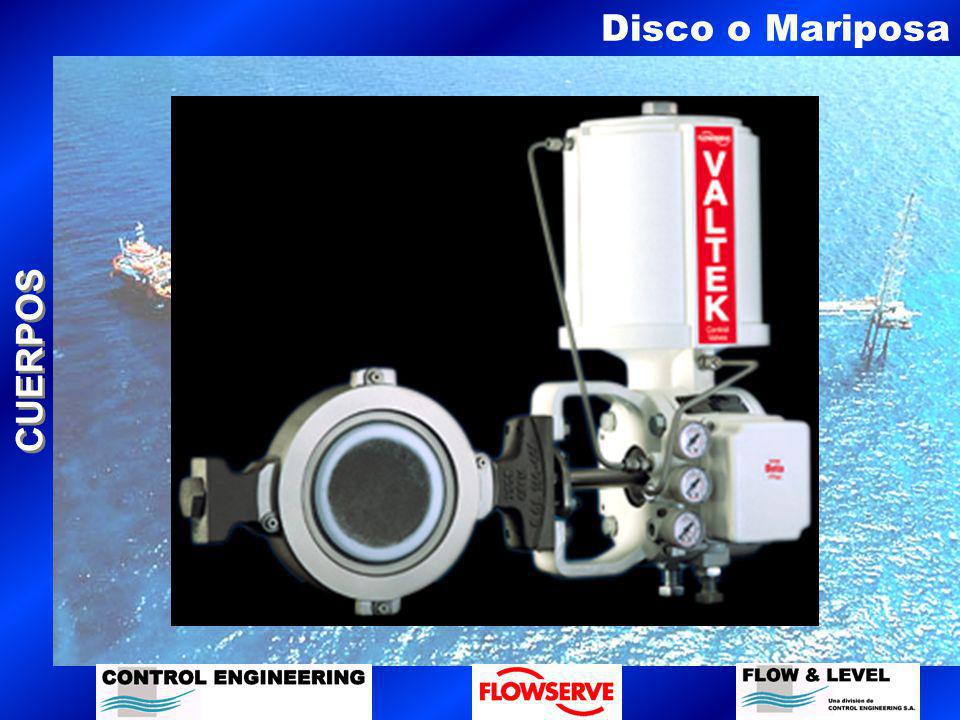

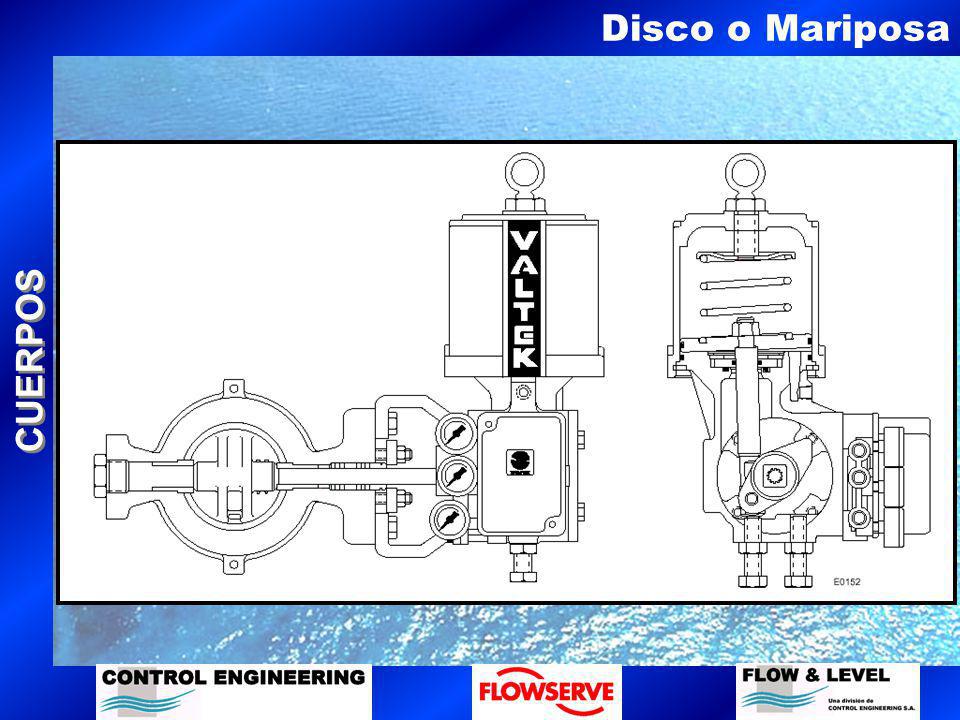

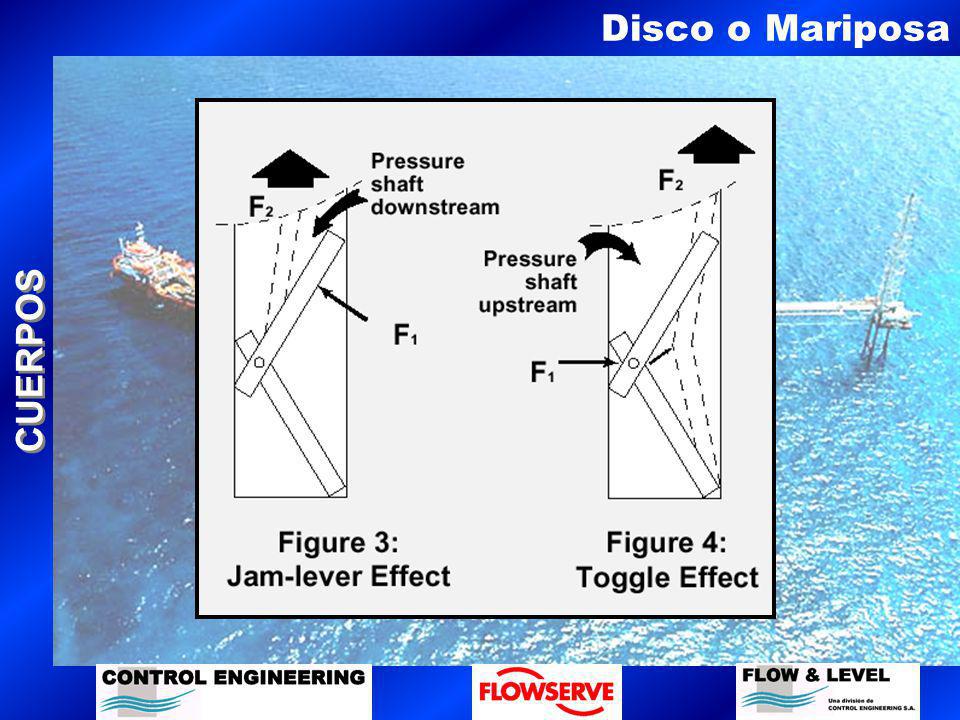

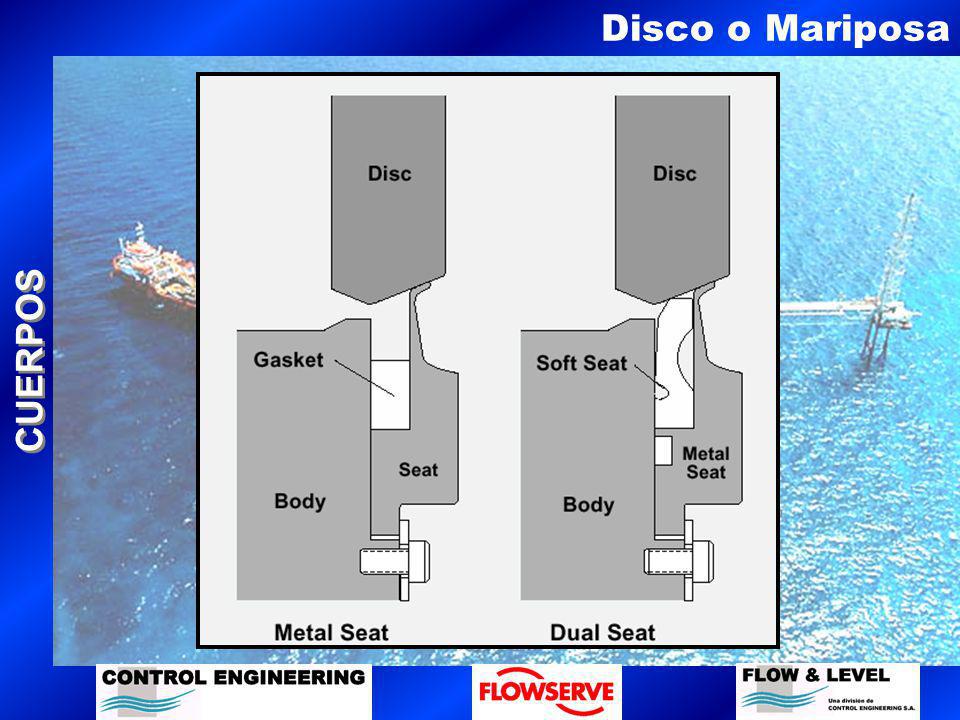

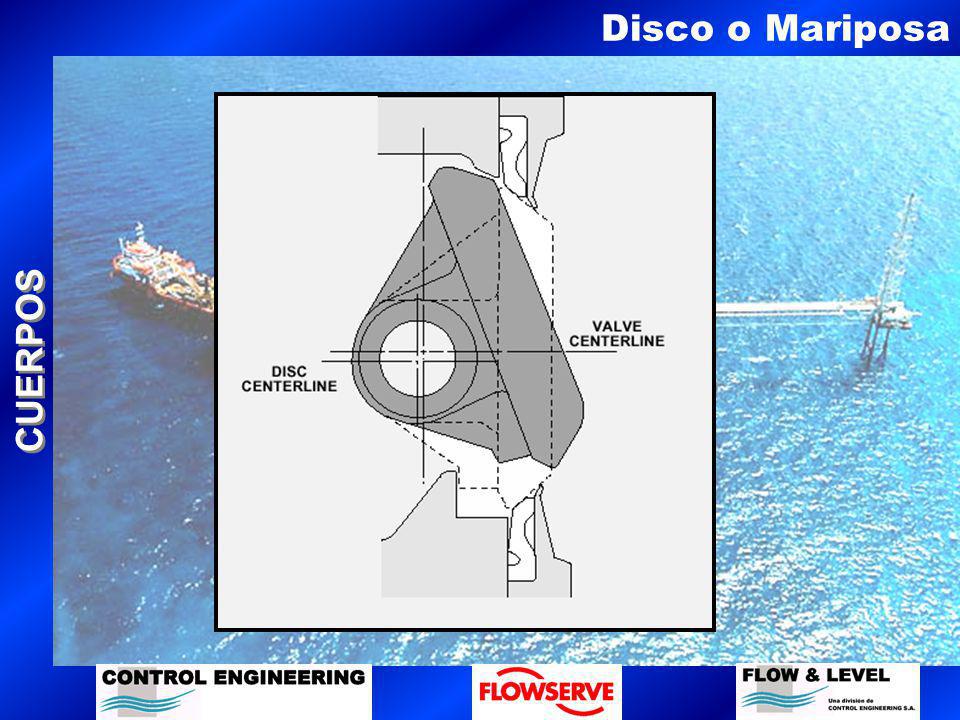

15 CUERPOS Disco o Mariposa

16 CUERPOS Disco o Mariposa

17 CUERPOS Disco o Mariposa

18 CUERPOS Disco o Mariposa

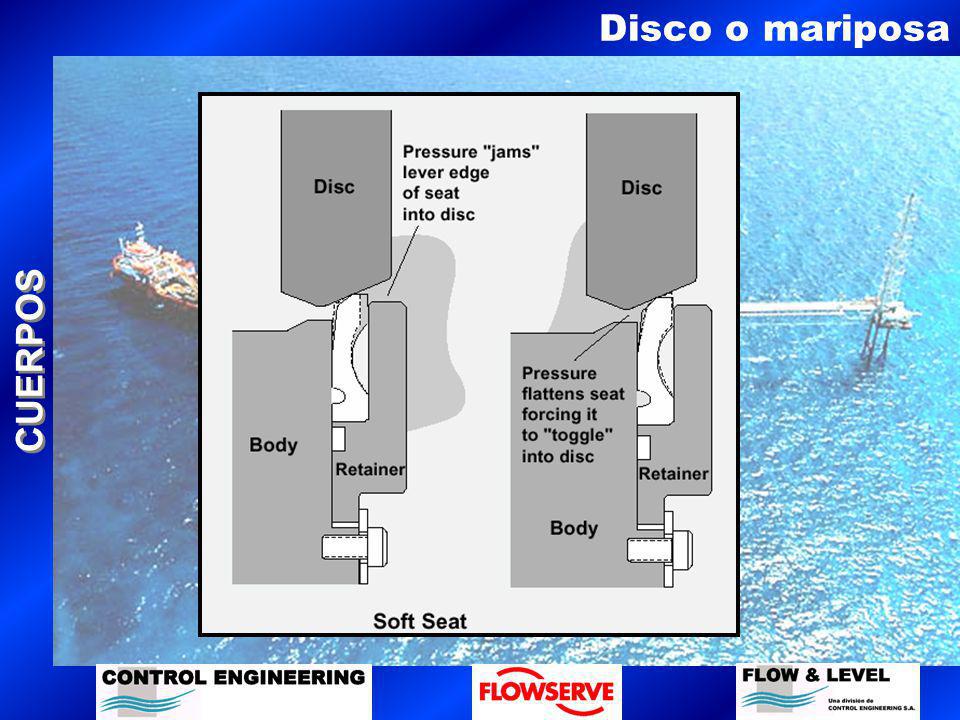

19 CUERPOS Disco o mariposa

20 CUERPOS Disco o Mariposa

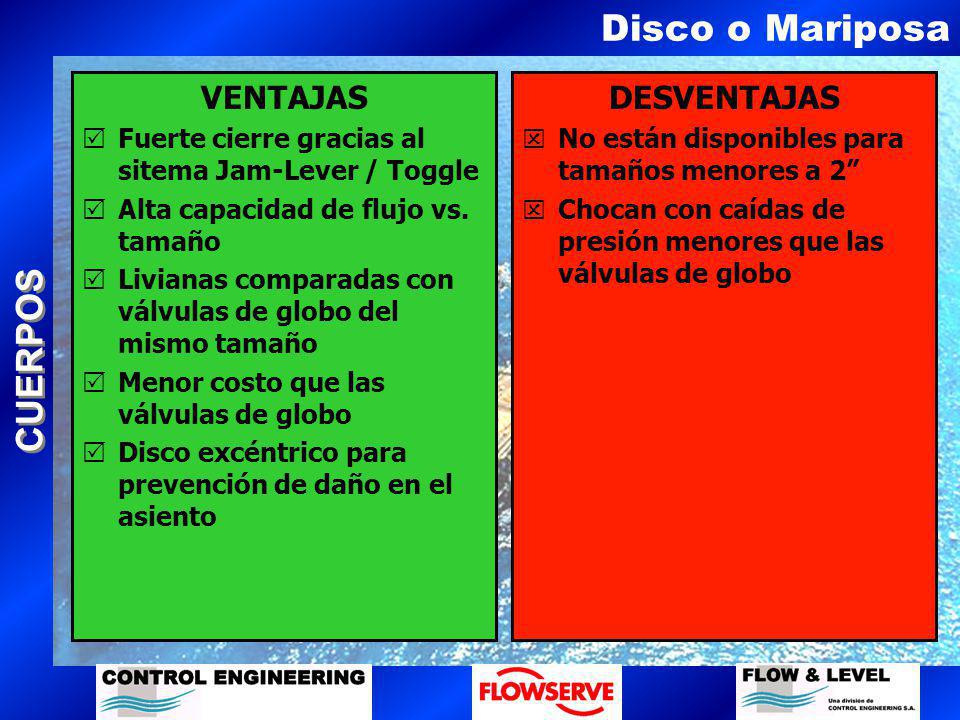

21 CUERPOS Disco o Mariposa VENTAJAS Fuerte cierre gracias al sitema Jam-Lever / Toggle Alta capacidad de flujo vs. tamaño Livianas comparadas con válvulas de globo del mismo tamaño Menor costo que las válvulas de globo Disco excéntrico para prevención de daño en el asiento DESVENTAJAS No están disponibles para tamaños menores a 2 Chocan con caídas de presión menores que las válvulas de globo

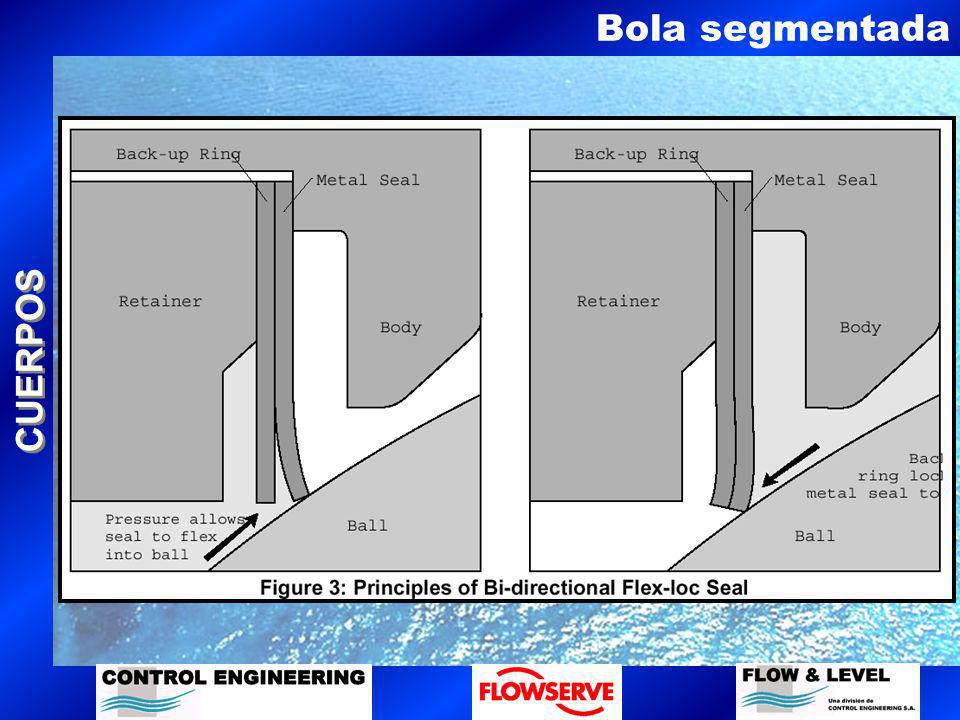

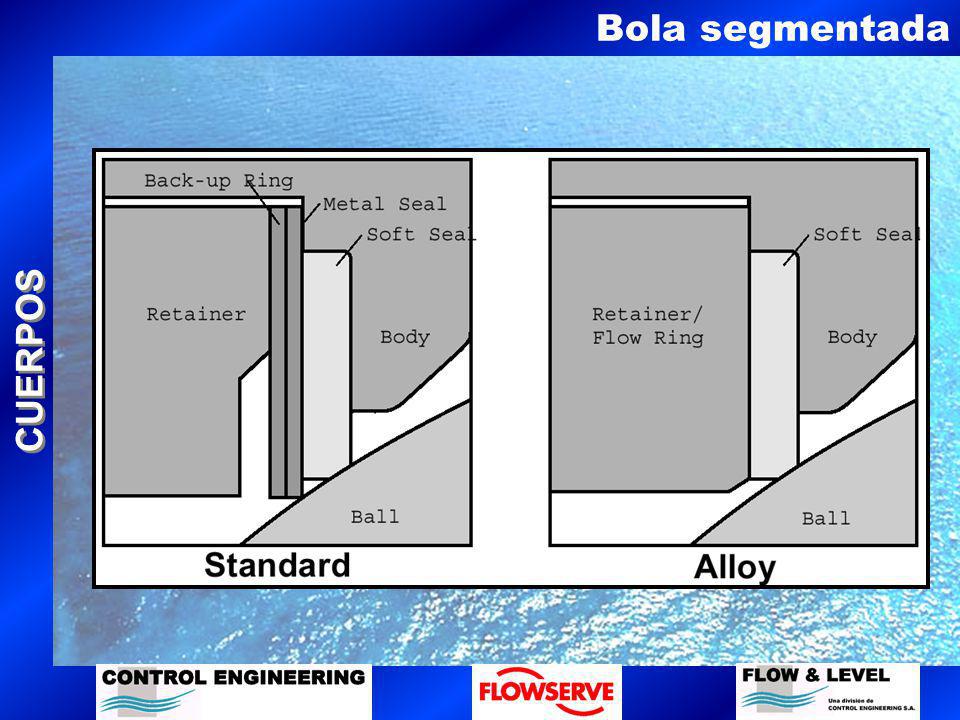

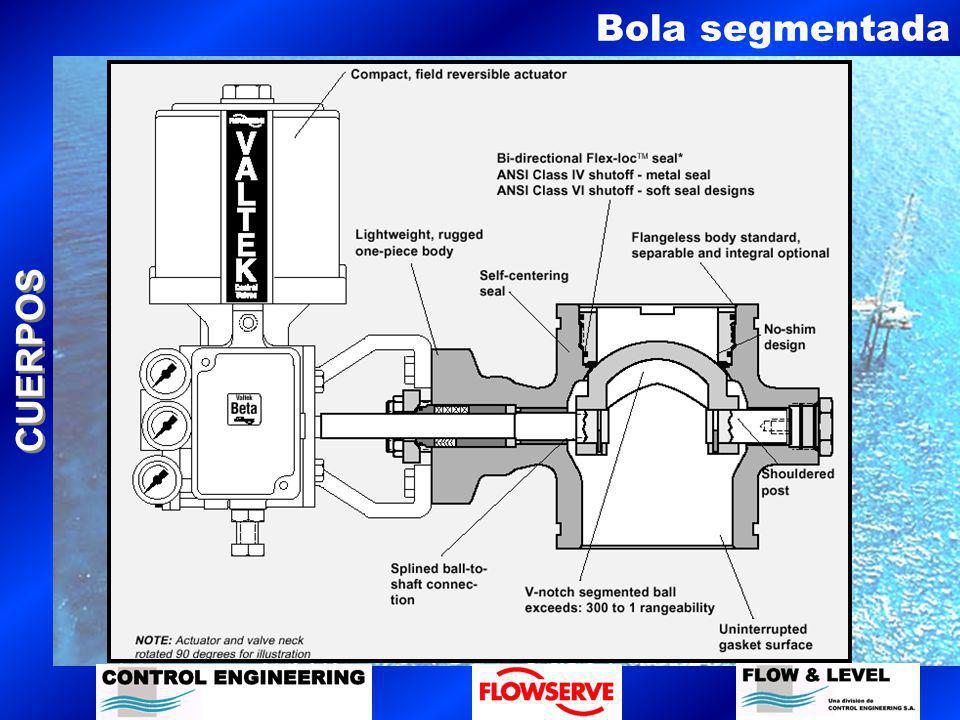

22 CUERPOS Bola segmentada

23 CUERPOS Bola segmentada

24 CUERPOS Bola segmentada

25 CUERPOS Bola segmentada
