1 Creado Por: Britt Toledo

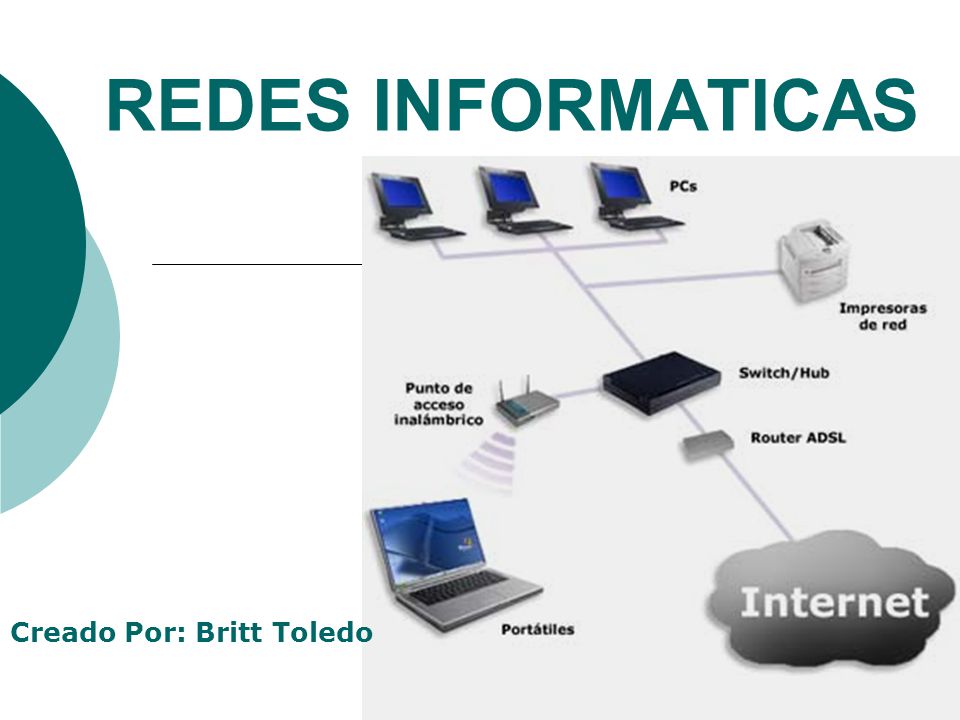

REDES INFORMATICAS Creado Por: Britt Toledo

2 Red De Computadoras Una red de computadoras (también llamada red de ordenadores o red informática) es un conjunto de computadoras y/o dispositivos conectados por enlaces de un medio físico ó inalámbricos y que comparten información (archivos), recursos (CD-ROM, impresoras, etc.) y servicios ( , chat, juegos), etc.

3 Tipos o Clasificación Por localización: Área De Red Personal (PAN)
Área De Red Local (LAN) Área De Red Metropolitana (MAN) Área De Red Amplia (WAN) Por Topología de red: red de bus red de estrella red de anillo

4 Red De Área Personal Una Personal Área Network (PAN) es una red de ordenadores para la comunicación entre distintos dispositivos (tanto ordenadores, puntos de acceso a Internet, teléfonos móviles, PDA, dispositivos de audio, impresoras) cercanos al punto de acceso. Estas redes normalmente son de unos pocos metros y para uso personal.

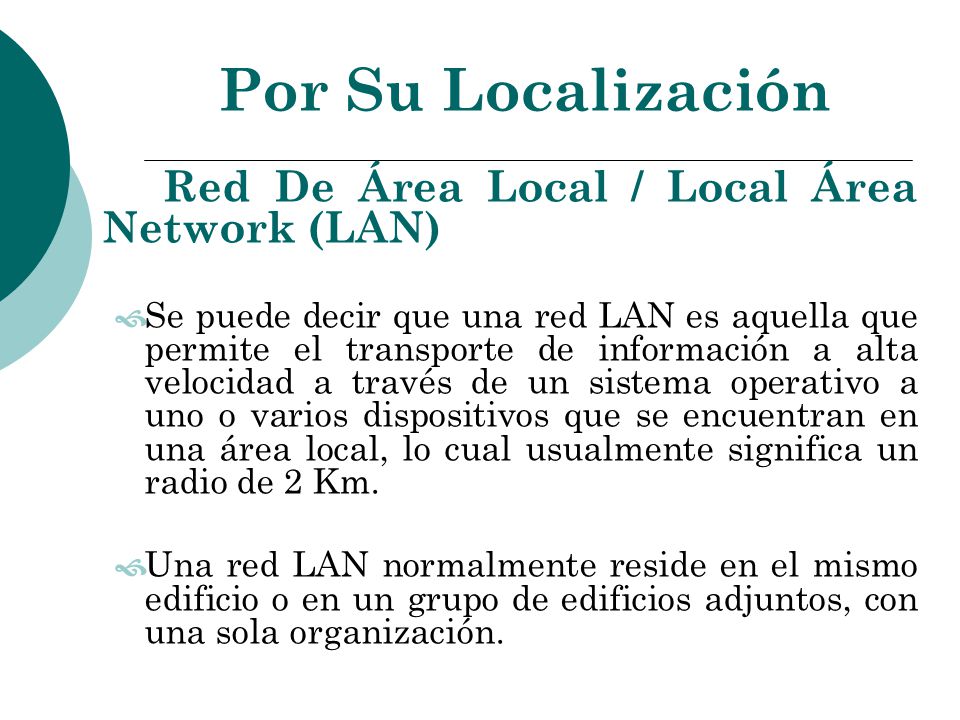

5 Por Su Localización Red De Área Local / Local Área Network (LAN)
Se puede decir que una red LAN es aquella que permite el transporte de información a alta velocidad a través de un sistema operativo a uno o varios dispositivos que se encuentran en una área local, lo cual usualmente significa un radio de 2 Km. Una red LAN normalmente reside en el mismo edificio o en un grupo de edificios adjuntos, con una sola organización.

6 Una LAN es una Red de datos de alta velocidad, tolerante a fallas, cubre un área geográfica relativamente pequeña y pertenece a una sola Organización. Por lo general conecta estaciones de trabajo, Pc´s personales, impresoras y otros dispositivos. Las LANs tienen mucha ventaja para los usuarios de computadoras, entre otras el acceso compartido a dispositivos, aplicaciones, el intercambio de archivos entre usuarios conectados y la comunicación entre usuarios vía correo electrónico y otras aplicaciones.

7

8 Red De Área Metropolitana / Metropolitan Área Network (MAN)
Una red de área metropolitana, es una red de alta velocidad (banda ancha) que dando cobertura en un área geográfica extensa, proporciona capacidad de integración de múltiples servicios mediante la transmisión de datos, voz y vídeo, sobre medios de transmisión tales como fibra óptica y par trenzado de cobre a velocidades que van desde los 2 Mbit/s hasta 155 Mbit/s.

9 Redes de área Extensa Wide Área Network (WAN)
Las redes de área extensa cubren grandes regiones geográficas como un país, un continente o incluso el mundo. Cable transoceánico o satélites se utilizan para enlazar puntos que distan grandes distancias entre sí.

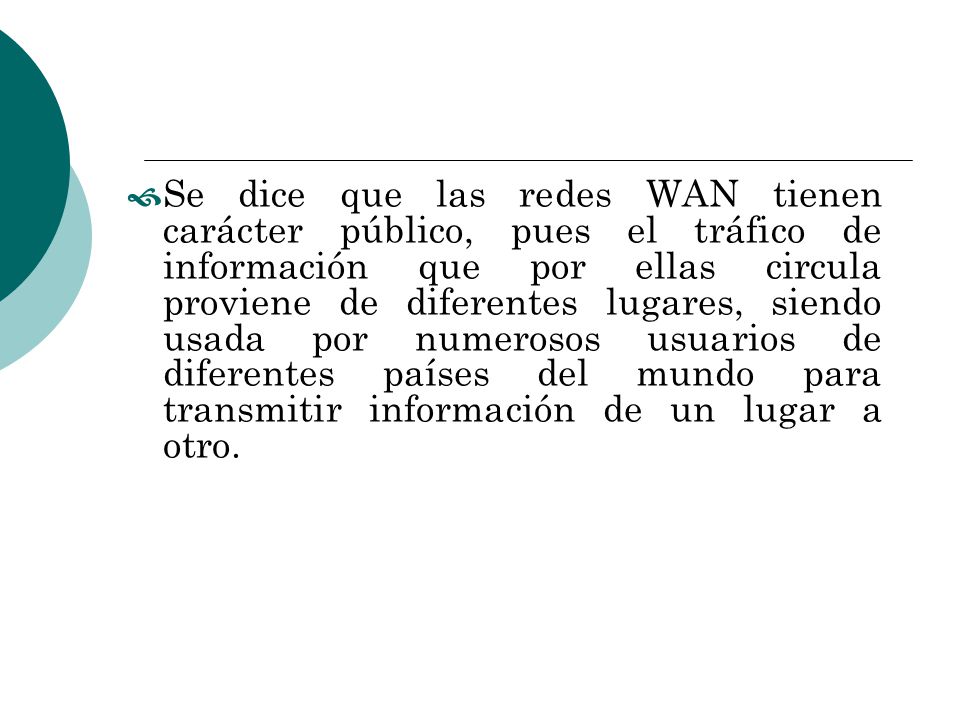

10 Se dice que las redes WAN tienen carácter público, pues el tráfico de información que por ellas circula proviene de diferentes lugares, siendo usada por numerosos usuarios de diferentes países del mundo para transmitir información de un lugar a otro.

11

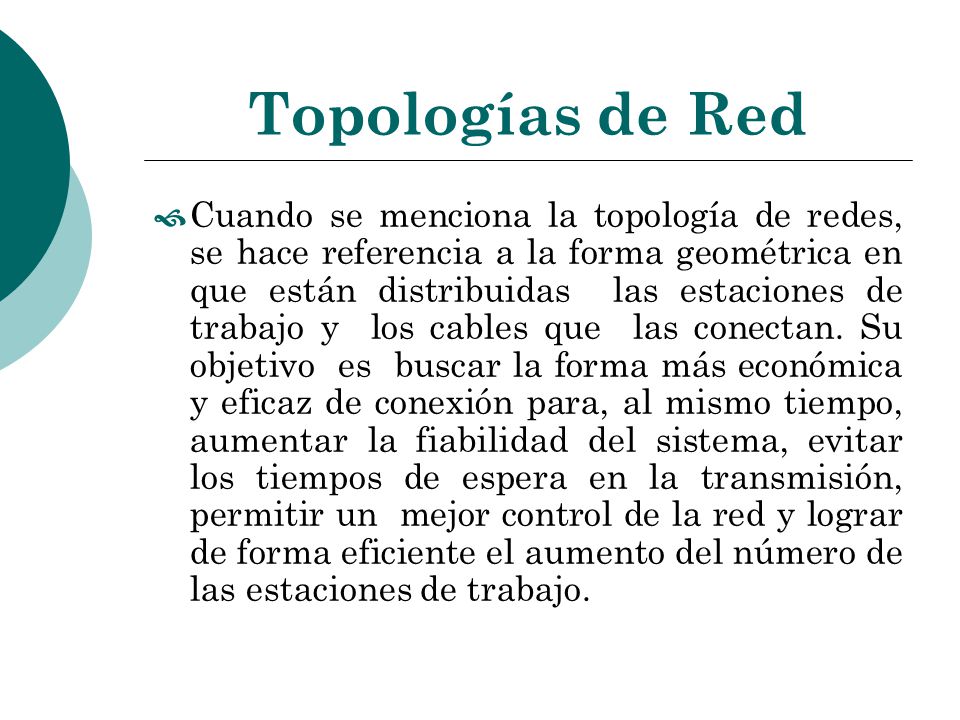

12 Topologías de Red Cuando se menciona la topología de redes, se hace referencia a la forma geométrica en que están distribuidas las estaciones de trabajo y los cables que las conectan. Su objetivo es buscar la forma más económica y eficaz de conexión para, al mismo tiempo, aumentar la fiabilidad del sistema, evitar los tiempos de espera en la transmisión, permitir un mejor control de la red y lograr de forma eficiente el aumento del número de las estaciones de trabajo.

13 Anillo Es una de las tres principales topologías de red. Las estaciones están unidas una con otra formando un círculo por medio de un cable común. Las señales circulan en un solo sentido alrededor del círculo, regenerándose en cada nodo.

14 ESTRELLA La red se une en un único punto, normalmente con control centralizado, como un concentrador de cableado.

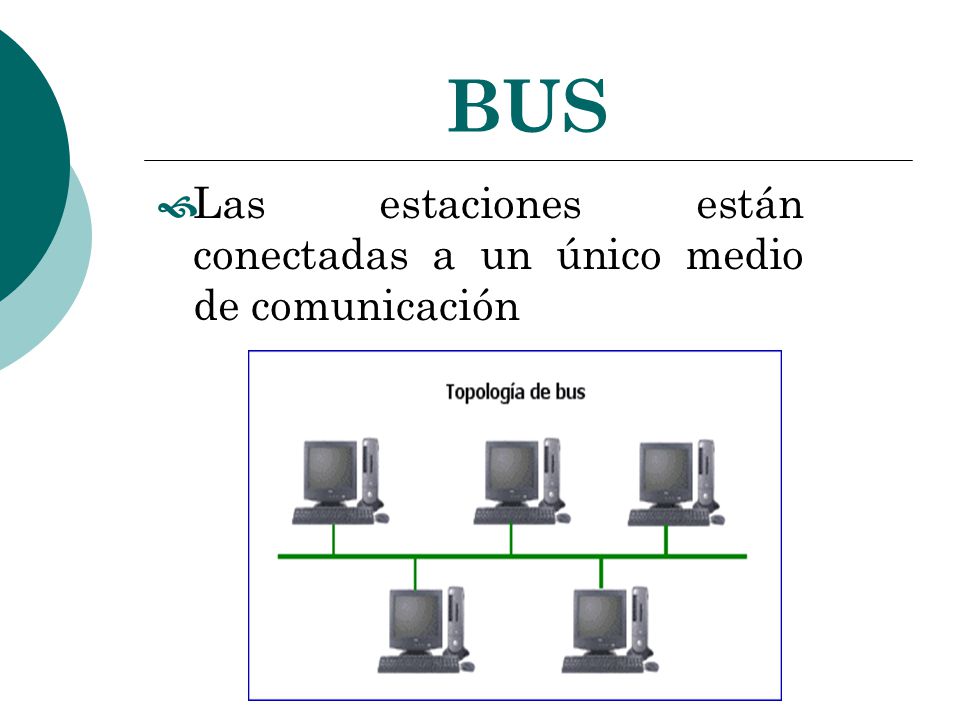

15 BUS Las estaciones están conectadas a un único medio de comunicación

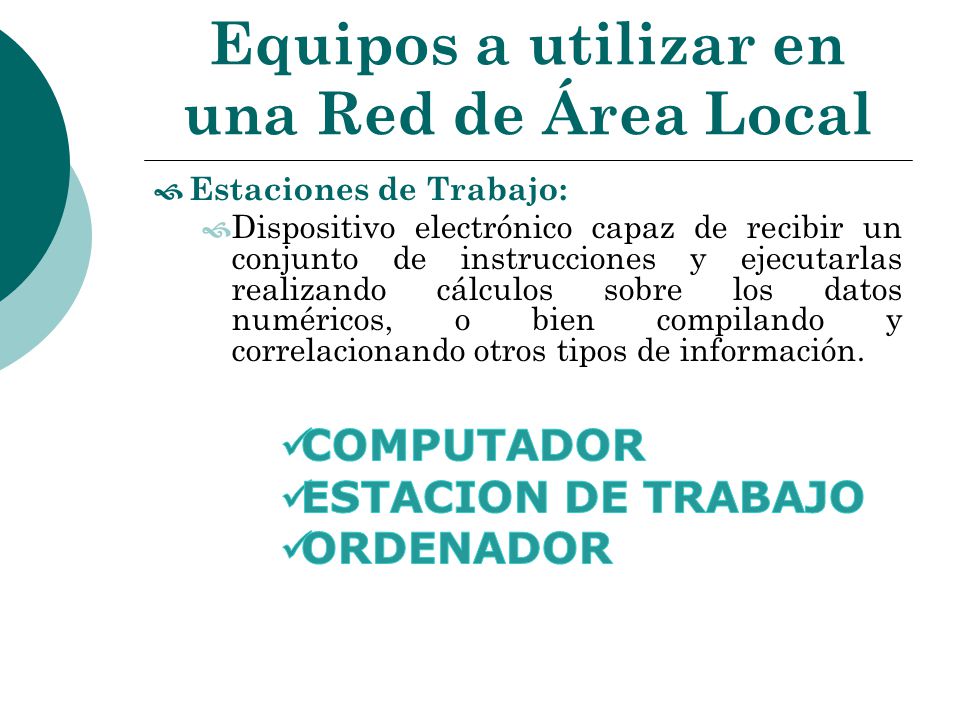

16 Equipos a utilizar en una Red de Área Local
Estaciones de Trabajo: Dispositivo electrónico capaz de recibir un conjunto de instrucciones y ejecutarlas realizando cálculos sobre los datos numéricos, o bien compilando y correlacionando otros tipos de información. COMPUTADOR ESTACION DE TRABAJO ORDENADOR

17

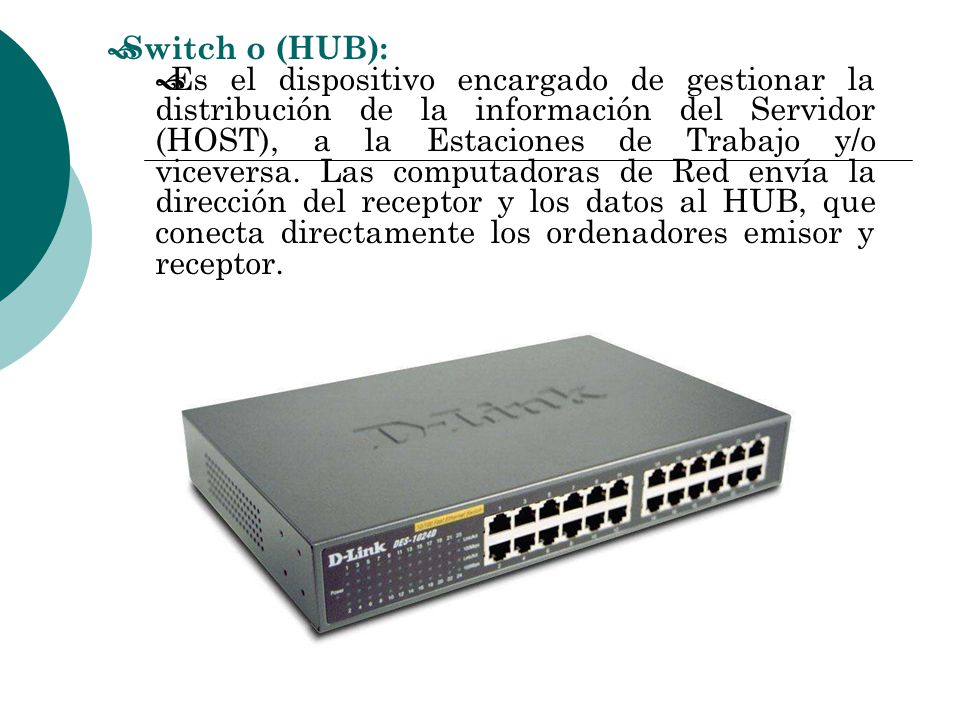

18 Switch o (HUB): Es el dispositivo encargado de gestionar la distribución de la información del Servidor (HOST), a la Estaciones de Trabajo y/o viceversa. Las computadoras de Red envía la dirección del receptor y los datos al HUB, que conecta directamente los ordenadores emisor y receptor.

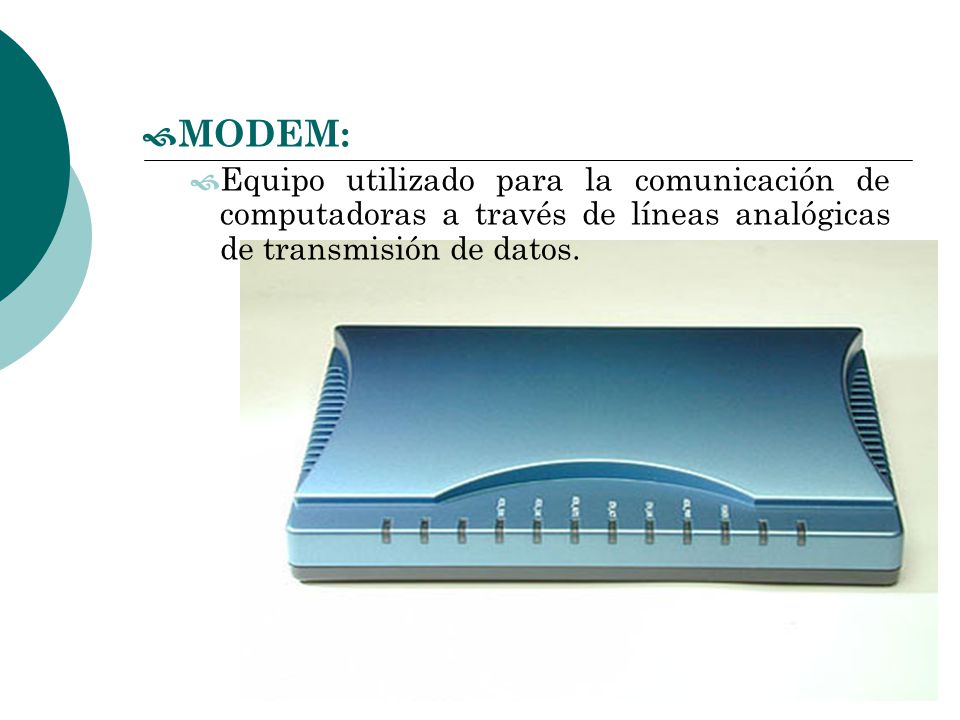

19 MODEM: Equipo utilizado para la comunicación de computadoras a través de líneas analógicas de transmisión de datos.

20 Tarjetas Ethernet (Red):
La tarjeta de Red es aquella que se encarga de interconecta las estaciones de trabajo con el concentrador y a su vez con el Servidor (HOST).

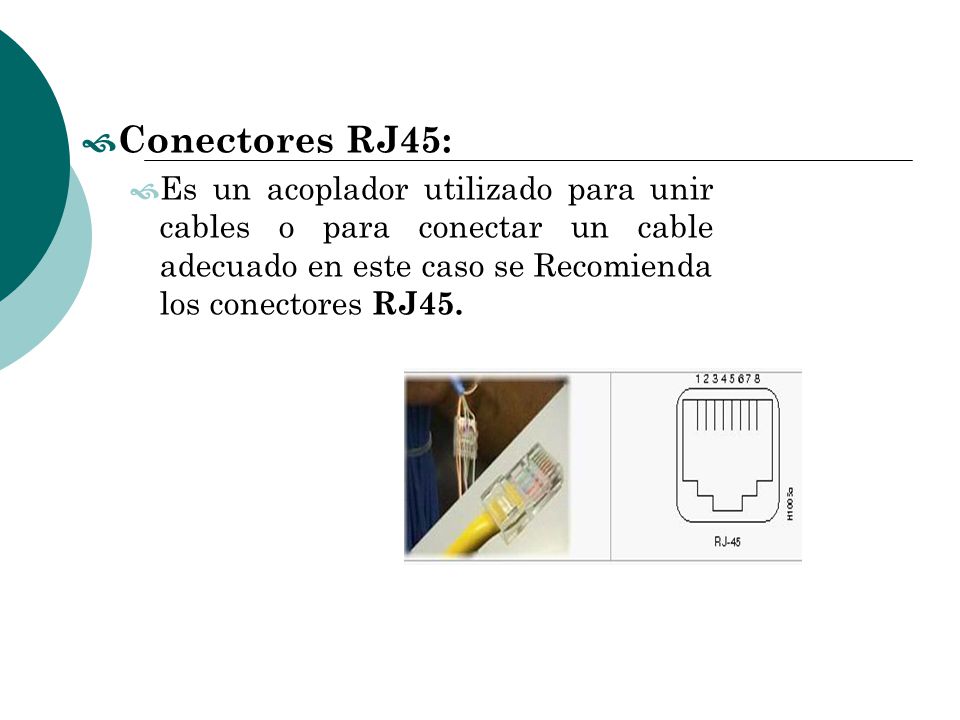

21 Conectores RJ45: Es un acoplador utilizado para unir cables o para conectar un cable adecuado en este caso se Recomienda los conectores RJ45.

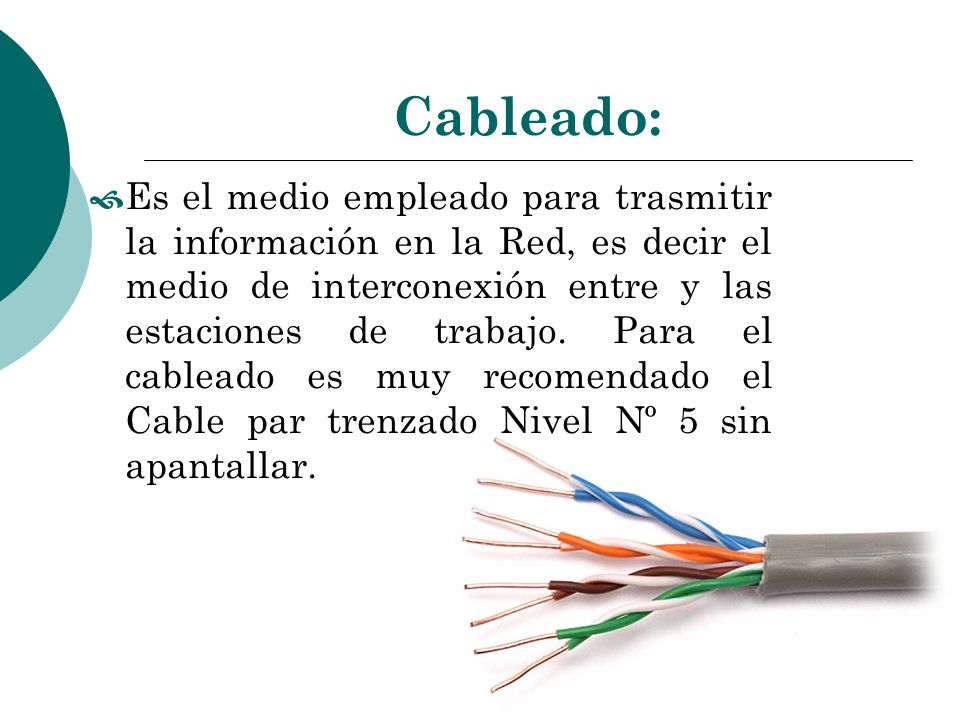

22 Cableado: Es el medio empleado para trasmitir la información en la Red, es decir el medio de interconexión entre y las estaciones de trabajo. Para el cableado es muy recomendado el Cable par trenzado Nivel Nº 5 sin apantallar.

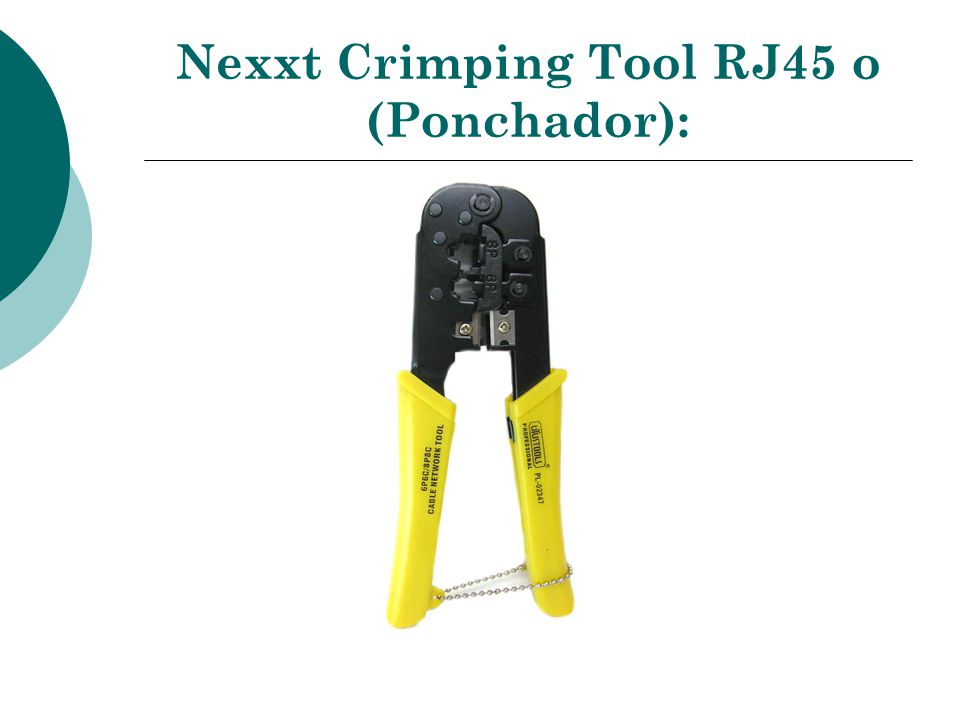

23 Nexxt Crimping Tool RJ45 o (Ponchador):

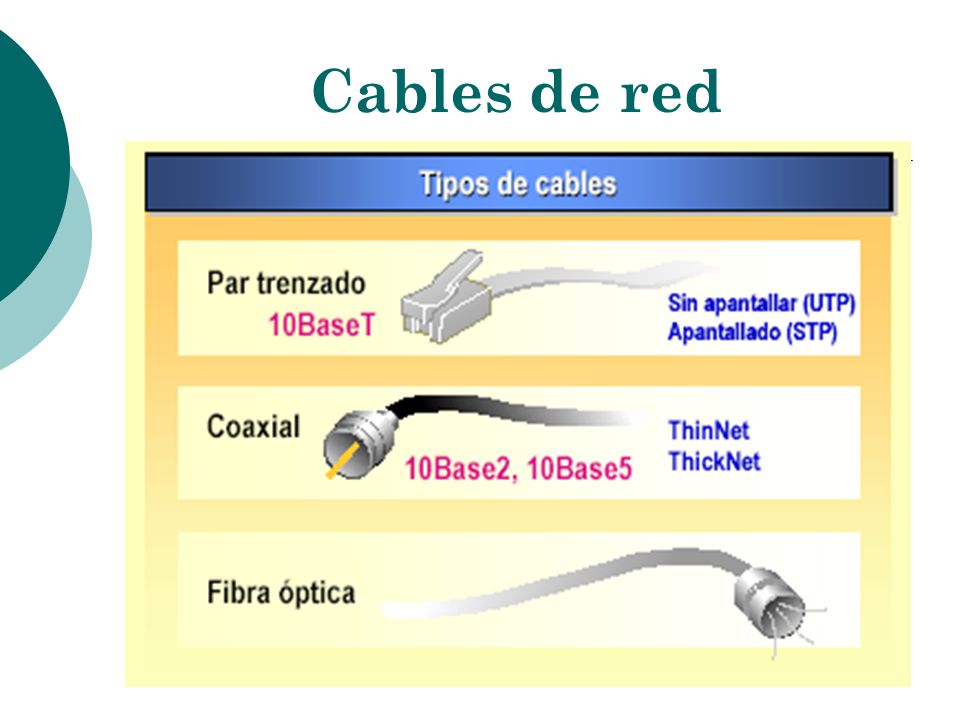

24 Cables de red

25 Cable de par trenzado El cable de par trenzado (10baseT) está formado por dos hebras aisladas de hilo de cobre trenzado entre sí. Existen dos tipos de cables de par trenzado: par trenzado sin apantallar (unshielded twisted pair, UTP) y par trenzado apantallado (shielded twisted pair, STP). Éstos son los cables que más se utilizan en redes y pueden transportar señales en distancias de 100 metros.

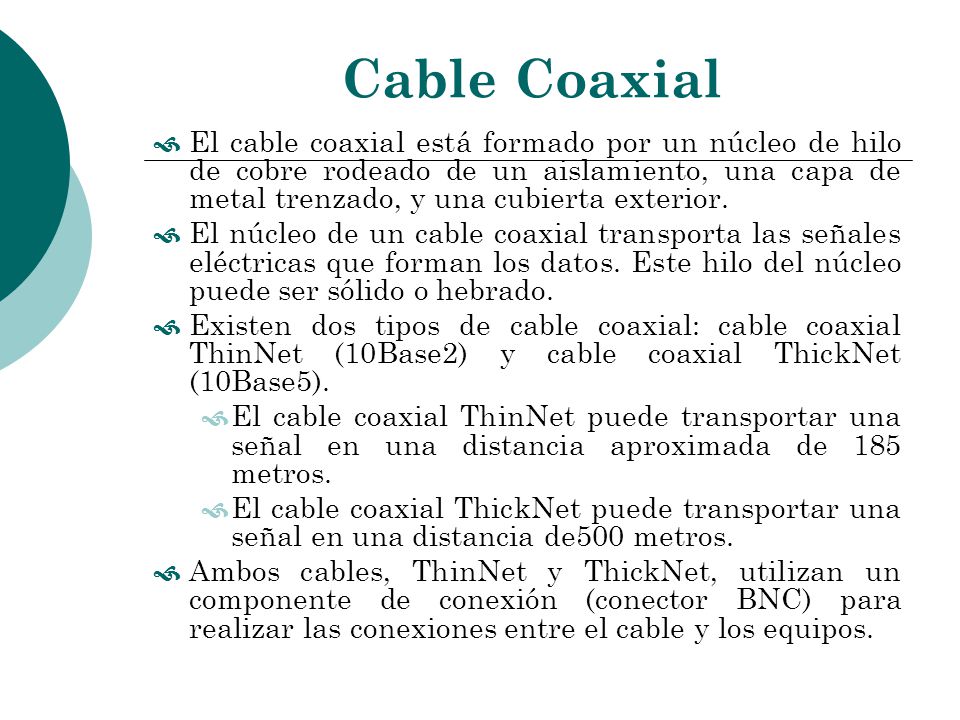

26 Cable Coaxial El cable coaxial está formado por un núcleo de hilo de cobre rodeado de un aislamiento, una capa de metal trenzado, y una cubierta exterior. El núcleo de un cable coaxial transporta las señales eléctricas que forman los datos. Este hilo del núcleo puede ser sólido o hebrado. Existen dos tipos de cable coaxial: cable coaxial ThinNet (10Base2) y cable coaxial ThickNet (10Base5). El cable coaxial ThinNet puede transportar una señal en una distancia aproximada de 185 metros. El cable coaxial ThickNet puede transportar una señal en una distancia de500 metros. Ambos cables, ThinNet y ThickNet, utilizan un componente de conexión (conector BNC) para realizar las conexiones entre el cable y los equipos.

27 El cableado coaxial es una buena elección cuando se transmiten datos a través de largas distancias y para ofrecer un soporte fiable a mayores velocidades de transferencia cuando se utiliza equipamiento menos sofisticado. El cable coaxial debe tener terminaciones en cada extremo.

28 Cable de fibra óptica El cable de fibra óptica utiliza fibras ópticas para transportar señales de datos digitales en forma de pulsos modulados de luz. Como el cable de fibra óptica no transporta impulsos eléctricos, la señal no puede ser intervenida y sus datos no pueden ser robados. El cable de fibra óptica es adecuado para transmisiones de datos de gran velocidad y capacidad ya que la señal se transmite muy rápidamente y con muy poca interferencia.

29 En el enlace de la parte inferior podrás presentar la evaluación.
Gracias Por Su Atención
