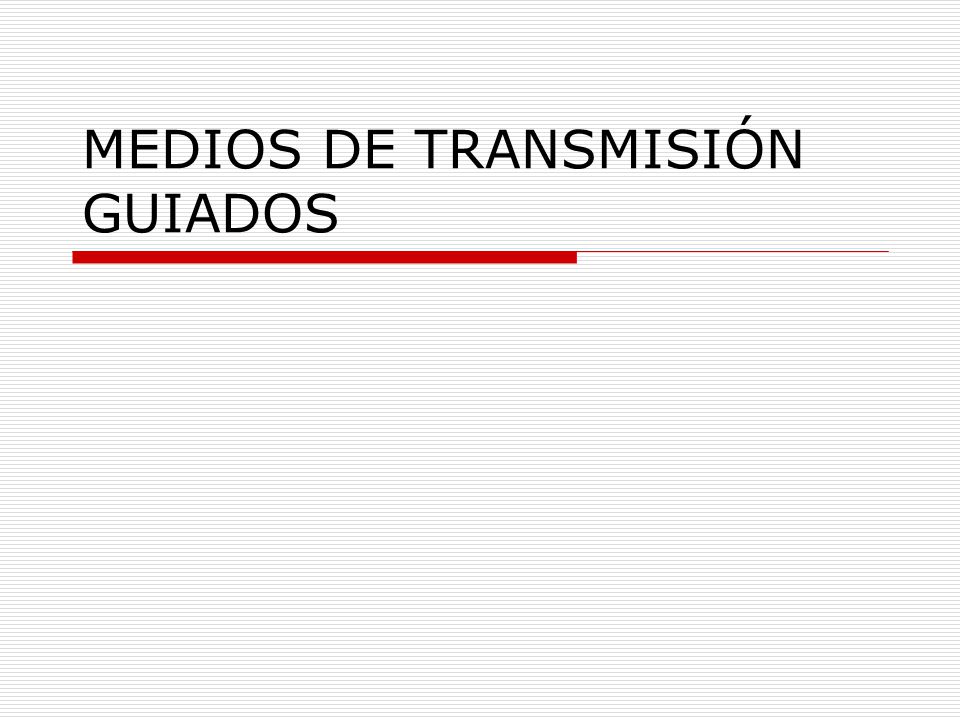

1 MEDIOS DE TRANSMISIÓN GUIADOS

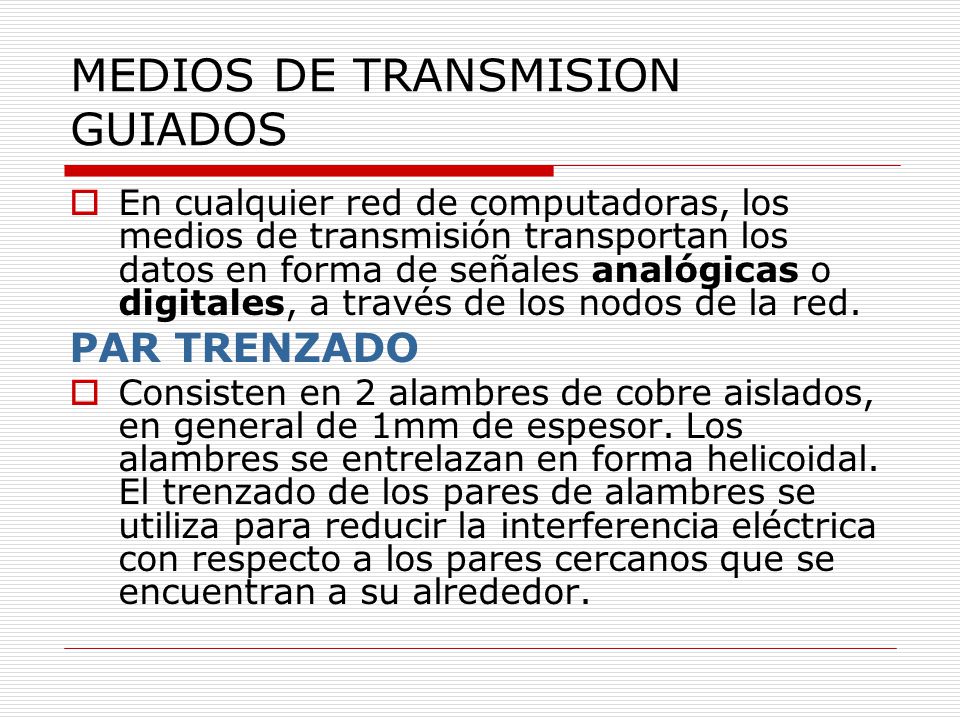

2 MEDIOS DE TRANSMISION GUIADOS  En cualquier red de computadoras, los medios de transmisión transportan los datos en forma de señales analógicas o digitales, a través de los nodos de la red. PAR TRENZADO  Consisten en 2 alambres de cobre aislados, en general de 1mm de espesor. Los alambres se entrelazan en forma helicoidal. El trenzado de los pares de alambres se utiliza para reducir la interferencia eléctrica con respecto a los pares cercanos que se encuentran a su alrededor.

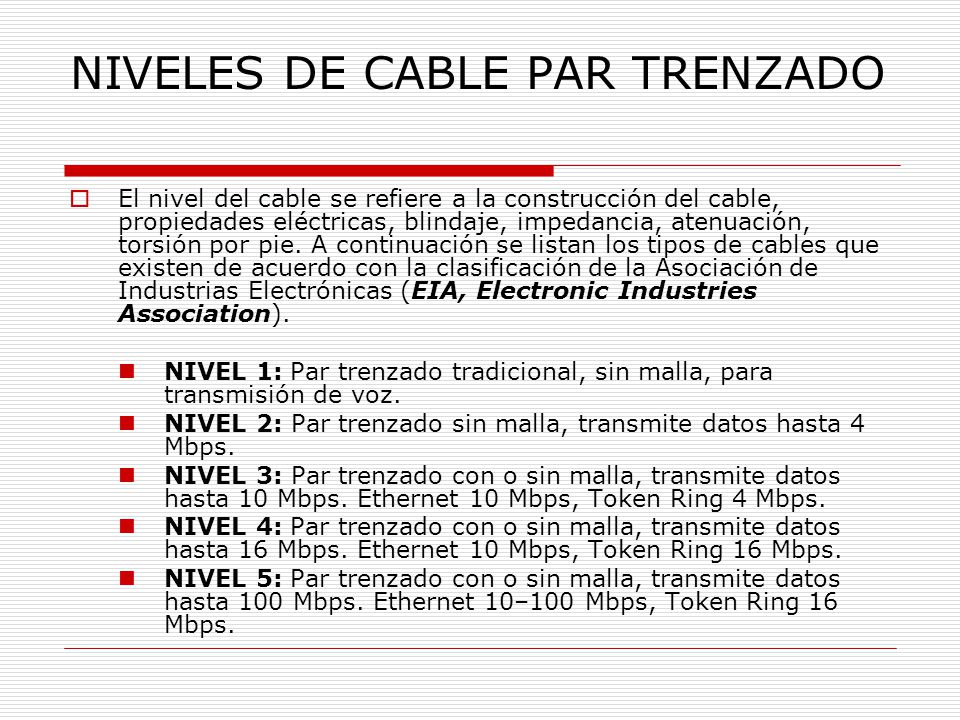

3 NIVELES DE CABLE PAR TRENZADO  El nivel del cable se refiere a la construcción del cable, propiedades eléctricas, blindaje, impedancia, atenuación, torsión por pie. A continuación se listan los tipos de cables que existen de acuerdo con la clasificación de la Asociación de Industrias Electrónicas (EIA, Electronic Industries Association). NIVEL 1: Par trenzado tradicional, sin malla, para transmisión de voz. NIVEL 2: Par trenzado sin malla, transmite datos hasta 4 Mbps. NIVEL 3: Par trenzado con o sin malla, transmite datos hasta 10 Mbps. Ethernet 10 Mbps, Token Ring 4 Mbps. NIVEL 4: Par trenzado con o sin malla, transmite datos hasta 16 Mbps. Ethernet 10 Mbps, Token Ring 16 Mbps. NIVEL 5: Par trenzado con o sin malla, transmite datos hasta 100 Mbps. Ethernet 10–100 Mbps, Token Ring 16 Mbps.

4 VENTAJAS DEL PAR TRENZADO  Los sistemas telefónicos usan cable de par trenzado, están presentes en la mayoría de los edificios; y los pares que no están en uso pueden utilizarse para las conexiones de red.  Puede ser instalado con relativa facilidad.  Es hasta cierto punto barato.

5 DESVENTAJAS DEL PAR TRENZADO  Es sensible a la interferencia electromagnética.  En donde no existe pares libres en el sistema telefónico, hay que hacer una nueva instalación.

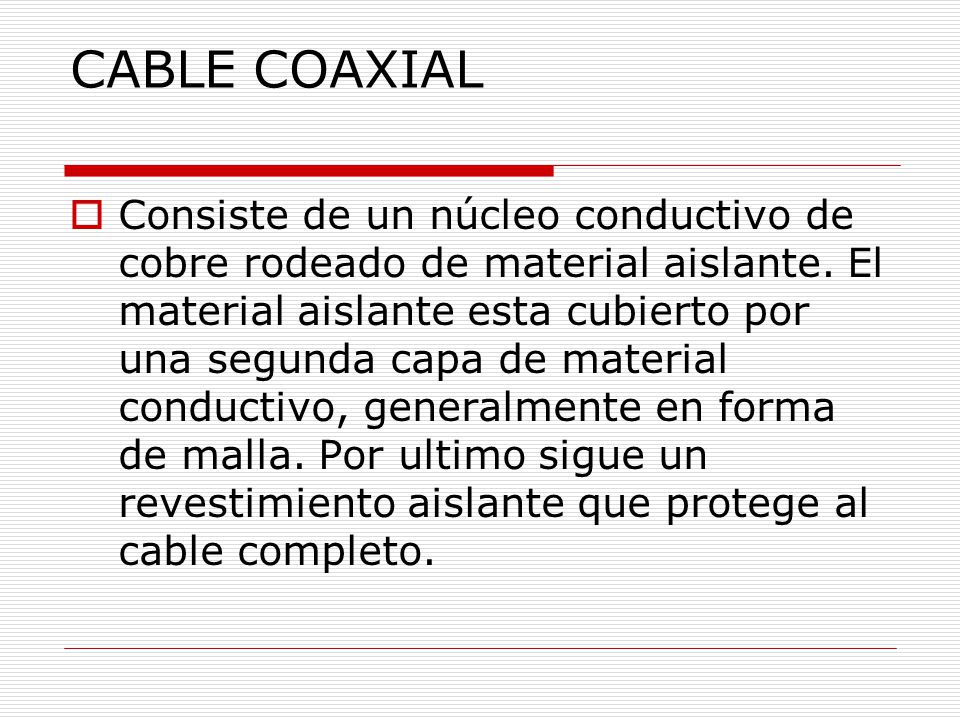

6 CABLE COAXIAL  Consiste de un núcleo conductivo de cobre rodeado de material aislante. El material aislante esta cubierto por una segunda capa de material conductivo, generalmente en forma de malla. Por ultimo sigue un revestimiento aislante que protege al cable completo.

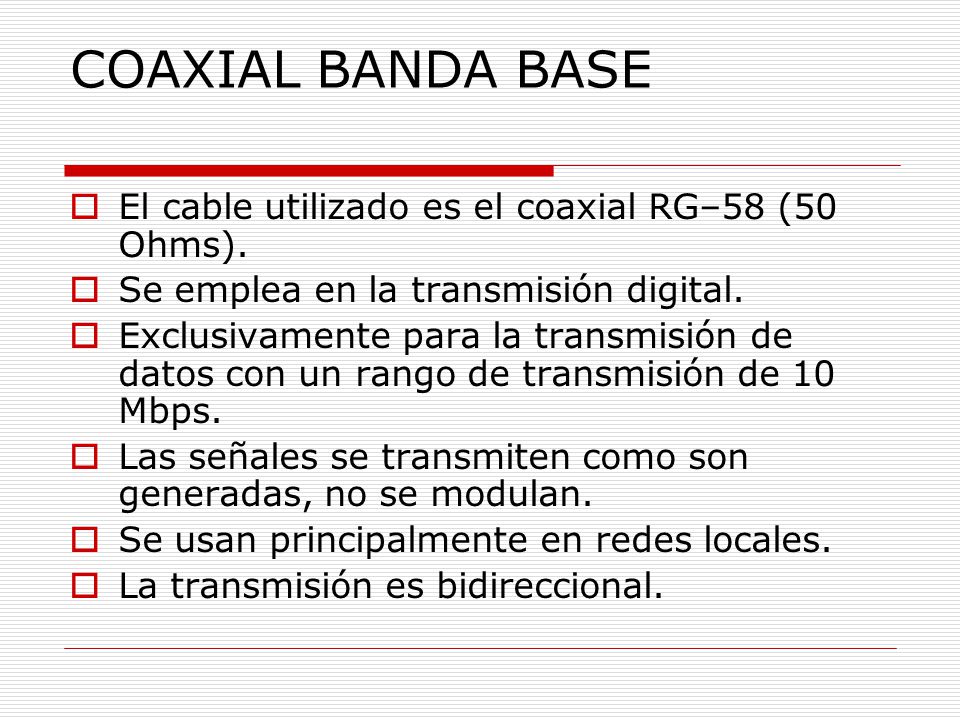

7 COAXIAL BANDA BASE  El cable utilizado es el coaxial RG–58 (50 Ohms).  Se emplea en la transmisión digital.  Exclusivamente para la transmisión de datos con un rango de transmisión de 10 Mbps.  Las señales se transmiten como son generadas, no se modulan.  Se usan principalmente en redes locales.  La transmisión es bidireccional.

8 COAXIAL BANDA ANCHA  Se emplea cable RG–59 (75 Ohms).  Se emplea en la transmisión analógica para el envío de señales de televisión por cable.  Se utiliza para enviar señales que han sido moduladas. Existen varios tipos de cable coaxial que difieren de acuerdo a ciertas características tales como: la impedancia, el diámetro dieléctrico, el diámetro del conductor y el uso de cada uno, como a continuación se aprecia:

9 CARACTERISTICAS Y USOS DE CABLE COAXIAL TIPO DE CABLE IMPEDANCIA (Ohms) DIAMETRO DIELECTRICO (pulgadas) DIAMETRO CONDUCTOR (pulgadas) USO TIPICO Ethernet (thick) 500.2750.075 Redes Ethernet. Ethernet (thin) 500.1440.034 Redes Ethernet. RG–8 500.2850.085 Sustituye Ethernet (thick). RG–58 500.1160.036 Sustituye Ethernet (thin). RG–59 750.2420.023 T.V. por cable y video. RG–62 930.2420.025 Conexión de mainframe a terminal.

10 VENTAJAS DEL CABLE COAXIAL  Tecnología y estándares maduros, lo cual indica que existe compatibilidad e interoperabilidad entre diferentes marcas de equipo.  En algunos de sus estándares maneja anchos de banda más amplios que el par trenzado.

11 DESVENTAJAS DEL CABLE COAXIAL  Susceptibles a la interferencia electromagnética.  Algunos tipos de cable son caros.

12 FIBRA ÓPTICA  Consiste en tres componentes: El medio de transmisión, la fuente de luz y el detector. El medio de transmisión es una fibra ultradelgada de vidrio o silicio fundido. La fuente de luz puede ser un LED (diodo o emisor de luz), o un diodo láser; cualquiera de los dos emite pulsos de luz cuando se aplica una corriente eléctrica. El detector es un fotodiodo que genera un pulso eléctrico en el momento en el que recibe un rayo de luz.

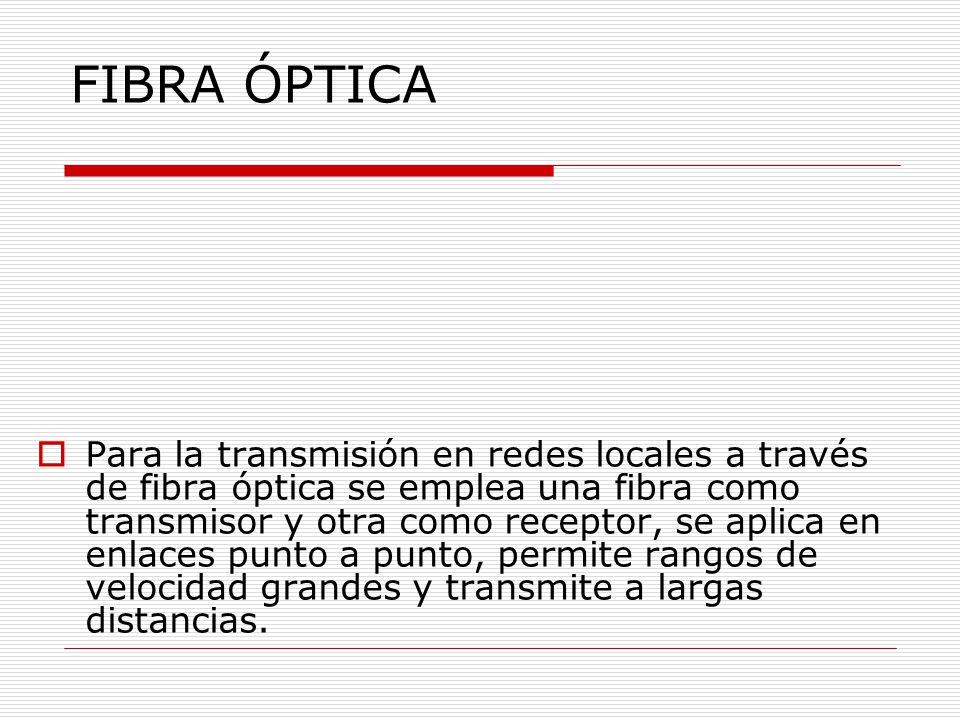

13 FIBRA ÓPTICA  Para la transmisión en redes locales a través de fibra óptica se emplea una fibra como transmisor y otra como receptor, se aplica en enlaces punto a punto, permite rangos de velocidad grandes y transmite a largas distancias.

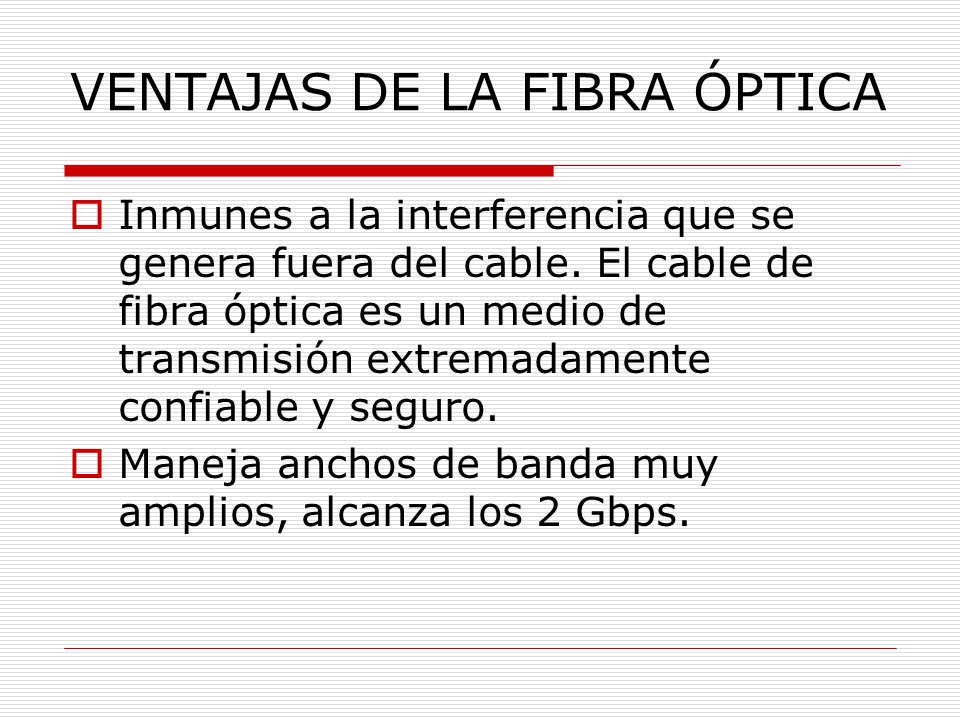

14 VENTAJAS DE LA FIBRA ÓPTICA  Inmunes a la interferencia que se genera fuera del cable. El cable de fibra óptica es un medio de transmisión extremadamente confiable y seguro.  Maneja anchos de banda muy amplios, alcanza los 2 Gbps.

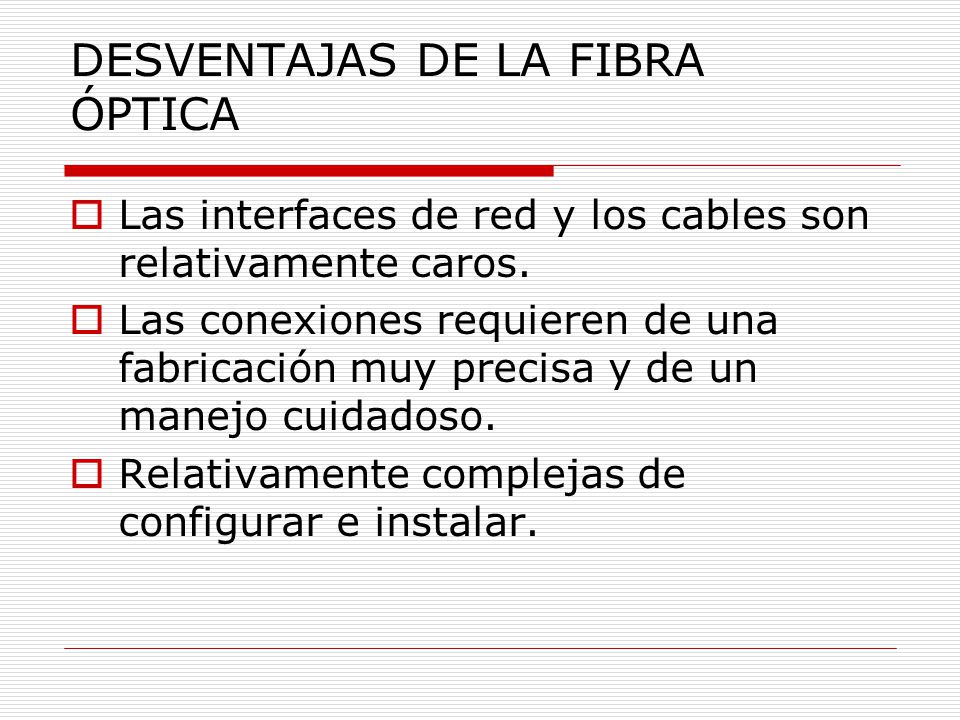

15 DESVENTAJAS DE LA FIBRA ÓPTICA  Las interfaces de red y los cables son relativamente caros.  Las conexiones requieren de una fabricación muy precisa y de un manejo cuidadoso.  Relativamente complejas de configurar e instalar.
