1 Tema 4. Introducción a los ATS 1 Módulo Formativo: Meteorología aeronáutica Introducción a los Servicios de Tránsito aéreo Fase de Capacitación para funcionarios del Cuerpo de Observadores en Meteorología del Estado Javier Casado

2 Tema 4. Introducción a los ATS 2 DEPENDENCIAS ATS Dependencia de control de tránsito aéreo. Expresión genérica que se aplica, según el caso, a un centro de control de área, a una dependencia de control de aproximación o a una torre de control de aeródromo. Centro de control de área. Dependencia establecida para facilitar servicio de control de tránsito aéreo a los vuelos controlados en las áreas de control bajo su jurisdicción. (FIR/UIR) Dependencia de control de aproximación. Dependencia establecida para facilitar servicio de control de tránsito aéreo a los vuelos controlados que lleguen a uno o más aeródromos o salgan de ellos. (TMA) Torre de control de aeródromo. Dependencia establecida para facilitar servicio de control de tránsito aéreo al tránsito de aeródromo.

3 Tema 4. Introducción a los ATS 3 ESPACIO AÉREO

4 Tema 4. Introducción a los ATS 4 SERVICIOS ATS Servicio de tránsito aéreo. Expresión genérica que se aplica, según el caso, a los servicios de información de vuelo, alerta, asesoramiento de tránsito aéreo, control de tránsito aéreo (servicios de control de área, control de aproximación o control de aeródromo). Servicio de control de aeródromo. Servicio de control de tránsito aéreo para el tránsito de aeródromo. Servicio de control de aproximación. Servicio de control de tránsito aéreo para la llegada y salida de vuelos controlados. Servicio de control de área. Servicio de control de tránsito aéreo para los vuelos controlados en las áreas de control.

5 Tema 4. Introducción a los ATS 5 SERVICIOS ATS Servicio de información de vuelo. Servicio cuya finalidad es aconsejar y facilitar información útil para la realización segura y eficaz de los vuelos. Servicio automático de información terminal (ATIS). Suministro automático de información regular, actualizada, a las aeronaves que llegan y a las que salen, durante las 24 horas o determinada parte de las mismas. Servicio automático de información terminal por enlace de datos (ATIS-D). Suministro del ATIS mediante enlace de datos, Servicio automático de información terminal-voz (ATIS-voz). Suministro del ATIS mediante radiodifusiones vocales continuas y repetitivas.

6 Tema 4. Introducción a los ATS 6 SERVICIOS ATS Servicio fijo aeronáutico (AFS). Servicio de telecomunicaciones entre puntos fijos determinados, que se suministra primordialmente para seguridad de la navegación aérea y para que sea regular, eficiente y económica la operación de los servicios aéreos. Servicio móvil aeronáutico (RR S1.32). Servicio móvil entre estaciones aeronáuticas y estaciones de aeronave, o entre estaciones de aeronave, en el que también pueden participar las estaciones de embarcación o dispositivo de salvamento: también pueden considerarse incluidas en este servicio las estaciones de radiobaliza de localización de siniestros que operen en las frecuencias de socorro y de urgencia designadas.

7 Tema 4. Introducción a los ATS 7 Coordinación con los ATS (anexo 3) La oficina meteorológica asociada a una torre de control de aeródromo o a una dependencia de control de aproximación debería ser una oficina meteorológica de aeródromo. La oficina meteorológica asociada a un centro de información de vuelo o a un centro de control de área será una oficina de vigilancia meteorológica.

8 Tema 4. Introducción a los ATS 8 Coordinación con los ATS (anexo 11) Para conseguir que las aeronaves reciban la información meteorológica más reciente para las operaciones, se concertarán, en caso necesario, acuerdos entre la autoridad meteorológica y la de los servicios de tránsito aéreo para que el personal de los servicios de tránsito aéreo: a) además de utilizar instrumentos indicadores, informe, cuando sean observados por el personal de los servicios de tránsito aéreo o comunicados por las aeronaves, de otros elementos meteorológicos que puedan haber sido convenidos; b) comunique tan pronto como sea posible, a la oficina meteorológica correspondiente, de los fenómenos meteorológicos de importancia para las operaciones, cuando sean observados por el personal de los servicios de tránsito aéreo o comunicados por las aeronaves y no se hayan incluido en el informe meteorológico del aeródromo; c) comunique tan pronto como sea posible a la oficina meteorológica correspondiente, la información pertinente relativa a actividad volcánica precursora de erupción, a erupciones volcánicas y la información relativa a las nubes de cenizas volcánicas. Asimismo, los centros de control de área y los centros de información de vuelo notificarán la información a la oficina de vigilancia meteorológica y a los centros de avisos de cenizas volcánicas (VAAC) correspondientes.

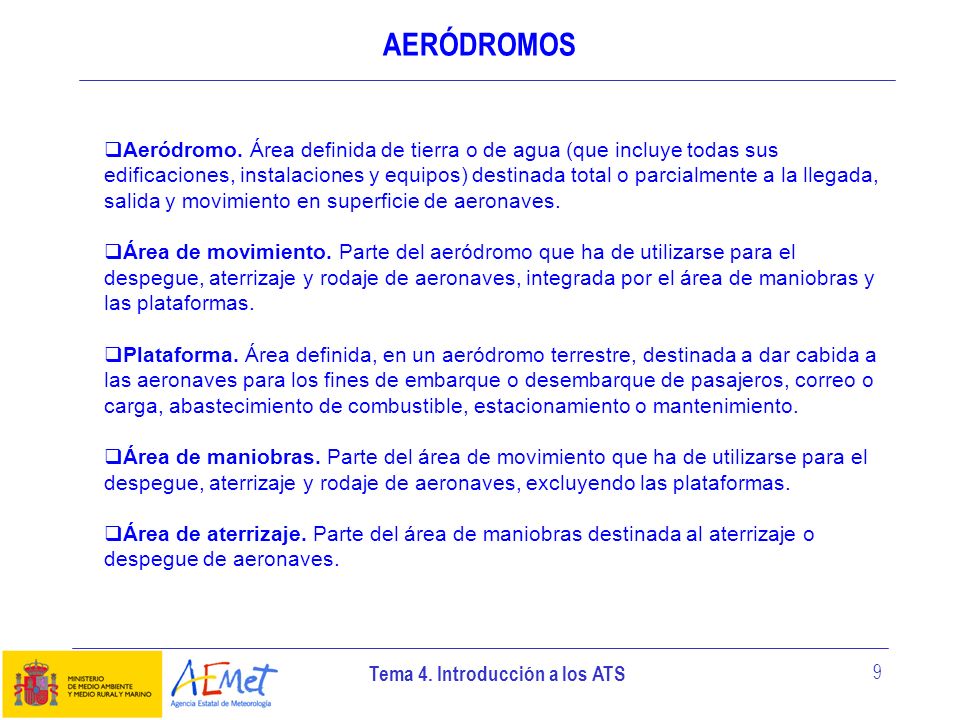

9 Tema 4. Introducción a los ATS 9 AERÓDROMOS Aeródromo. Área definida de tierra o de agua (que incluye todas sus edificaciones, instalaciones y equipos) destinada total o parcialmente a la llegada, salida y movimiento en superficie de aeronaves. Área de movimiento. Parte del aeródromo que ha de utilizarse para el despegue, aterrizaje y rodaje de aeronaves, integrada por el área de maniobras y las plataformas. Plataforma. Área definida, en un aeródromo terrestre, destinada a dar cabida a las aeronaves para los fines de embarque o desembarque de pasajeros, correo o carga, abastecimiento de combustible, estacionamiento o mantenimiento. Área de maniobras. Parte del área de movimiento que ha de utilizarse para el despegue, aterrizaje y rodaje de aeronaves, excluyendo las plataformas. Área de aterrizaje. Parte del área de maniobras destinada al aterrizaje o despegue de aeronaves.

10 Tema 4. Introducción a los ATS 10 AERÓDROMOS Pista. Área rectangular definida en un aeródromo terrestre preparada para el aterrizaje y el despegue de las aeronaves. Pistas principales. Pistas que se utilizan con preferencia a otras siempre que las condiciones lo permitan. Calle de rodaje. Vía definida en un aeródromo terrestre, establecida para el rodaje de aeronaves y destinada a proporcionar enlace entre una y otra parte del aeródromo, incluyendo: a) Calle de acceso al puesto de estacionamiento de aeronave. b) Calle de rodaje en la plataforma. c) Calle de salida rápida.

11 Tema 4. Introducción a los ATS 11 Aeródromos

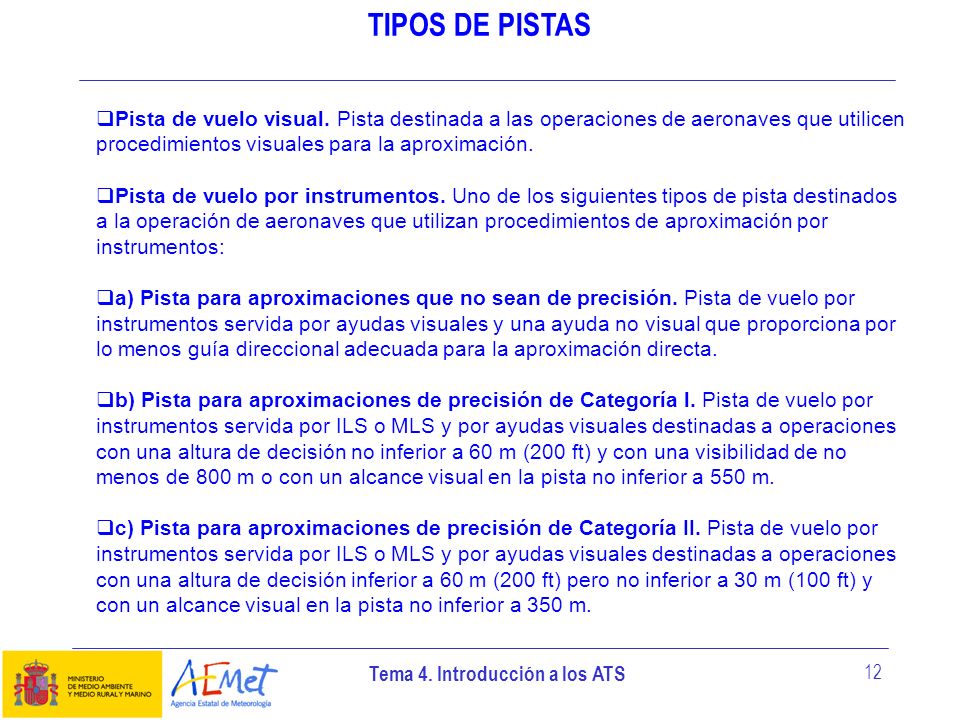

12 Tema 4. Introducción a los ATS 12 TIPOS DE PISTAS Pista de vuelo visual. Pista destinada a las operaciones de aeronaves que utilicen procedimientos visuales para la aproximación. Pista de vuelo por instrumentos. Uno de los siguientes tipos de pista destinados a la operación de aeronaves que utilizan procedimientos de aproximación por instrumentos: a) Pista para aproximaciones que no sean de precisión. Pista de vuelo por instrumentos servida por ayudas visuales y una ayuda no visual que proporciona por lo menos guía direccional adecuada para la aproximación directa. b) Pista para aproximaciones de precisión de Categoría l. Pista de vuelo por instrumentos servida por ILS o MLS y por ayudas visuales destinadas a operaciones con una altura de decisión no inferior a 60 m (200 ft) y con una visibilidad de no menos de 800 m o con un alcance visual en la pista no inferior a 550 m. c) Pista para aproximaciones de precisión de Categoría II. Pista de vuelo por instrumentos servida por ILS o MLS y por ayudas visuales destinadas a operaciones con una altura de decisión inferior a 60 m (200 ft) pero no inferior a 30 m (100 ft) y con un alcance visual en la pista no inferior a 350 m.

13 Tema 4. Introducción a los ATS 13 TIPOS DE PISTAS d) Pista para aproximaciones de precisión de Categoría III. Pista de vuelo por instrumentos servida por ILS o MLS hasta la superficie de la pista y a lo largo de la misma; y A - destinada a operaciones con una altura de decisión inferior a 30 m (100 ft), o sin altura de decisión y un alcance visual en la pista no inferior a 200 m. B - destinada a operaciones con una altura de decisión inferior a 15 m (50 ft), o sin altura de decisión, y un alcance visual en la pista inferior a 200 m pero no inferior a 50 m. C - destinada a operaciones sin altura de decisión y sin restricciones de alcance visual en la pista. Nota 1.- Para las especificaciones ILS o MLS relacionadas con estas categorías, véase el Anexo 10, Volumen 1, Parte l.

14 Tema 4. Introducción a los ATS 14 CONDICIONES METEOROLÓGICAS Condiciones meteorológicas de vuelo por instrumentos (IMC). Condiciones meteorológicas expresadas en términos de visibilidad, distancia desde las nubes y techo de nubes, inferiores a los mínimos especificados para las condiciones meteorológicas de vuelo visual. Nota.- Los mínimos especificados para las condiciones meteorológicas de vuelo visual figuran en el Anexo 2, Capítulo 4. Condiciones meteorológicas de vuelo visual (VMC). Condiciones meteorológicas expresadas en términos de visibilidad, distancia desde las nubes y techo de nubes, iguales o mejores que los mínimos especificados. Nota.- Los mínimos especificados figuran en el Anexo 2, Capítulo 4.

15 Tema 4. Introducción a los ATS 15 TIPOS DE VUELO Vuelo IFR. Vuelo efectuado de acuerdo con las reglas de vuelo por instrumentos. Vuelo VFR especial. Vuelo VFR al que el control de tránsito aéreo ha concedido autorización para que se realice dentro de una zona de control en condiciones meteorológicas inferiores a las VMC. Vuelo VFR. Vuelo efectuado de acuerdo con las reglas de vuelo visual.

16 Tema 4. Introducción a los ATS 16 Clasificación del espacio aéreo Clase A. Sólo se permiten vuelos IFR, se proporciona a todos los vuelos servicio de control de tránsito aéreo y están separados unos de otros. Clase B. Se permiten vuelos IFR y VFR, se proporciona a todos los vuelos servicio de control de tránsito aéreo y están separados unos de otros. Clase C. Se permiten vuelos IFR y VFR, se proporciona a todos los vuelos servicio de control de tránsito aéreo y los vuelos IFR están separados de otros vuelos IFR y de los vuelos VFR. Los vuelos VFR están separados de los vuelos IFR y reciben información de tránsito respecto a otros vuelos VFR. Clase D. Se permiten vuelos IFR y VFR y se proporciona a todos los vuelos servicio de control de tránsito aéreo, los vuelos IFR están separados de otros vuelos IFR y reciben información de tránsito respecto a los vuelos VFR, los vuelos VFR reciben información de tránsito respecto a todos los otros vuelos. Clase E. Se permiten vuelos IFR y VFR, se proporciona a los vuelos IFR servicio de control de tránsito aéreo y están separados de otros vuelos IFR. Todos los vuelos reciben información de tránsito en la medida de lo factible. La Clase E no se utilizará para zonas de control. Clase F. Se permiten vuelos IFR y VFR, todos los vuelos IFR participantes reciben servicio de asesoramiento de tránsito aéreo y todos los vuelos reciben servicio de información de vuelo, si lo solicitan.
