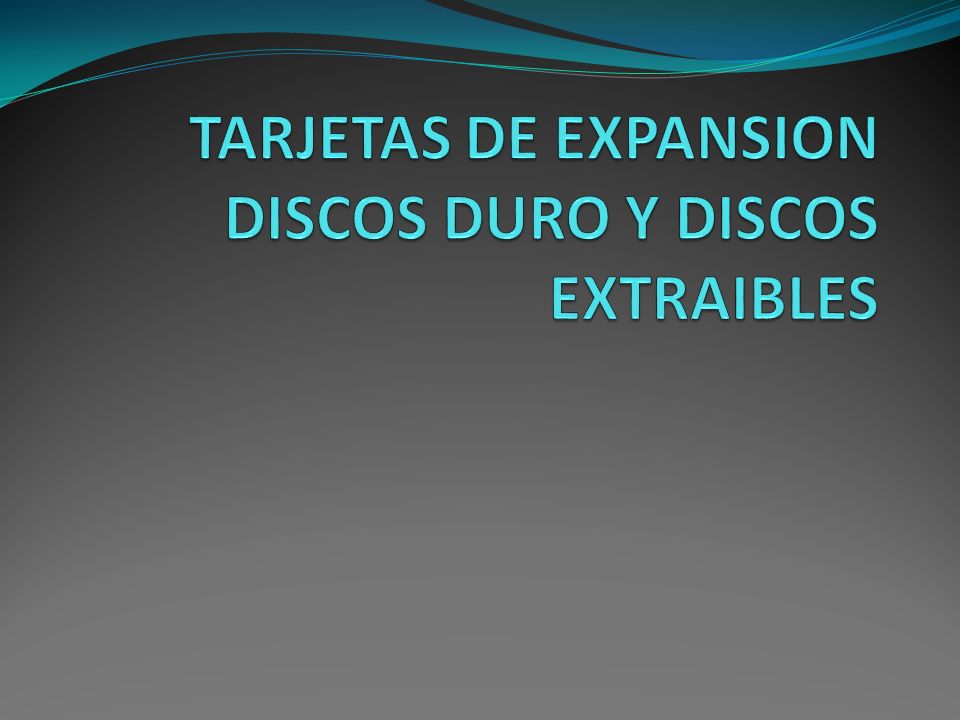

TARJETAS DE EXPANSION Tarjeta de expansión, en informática, tarjeta de circuitos integrados conectable al bus (trayectoria principal de transferencia.

Presentaciones similares


Presentación del tema: "TARJETAS DE EXPANSION Tarjeta de expansión, en informática, tarjeta de circuitos integrados conectable al bus (trayectoria principal de transferencia."— Transcripción de la presentación:

1

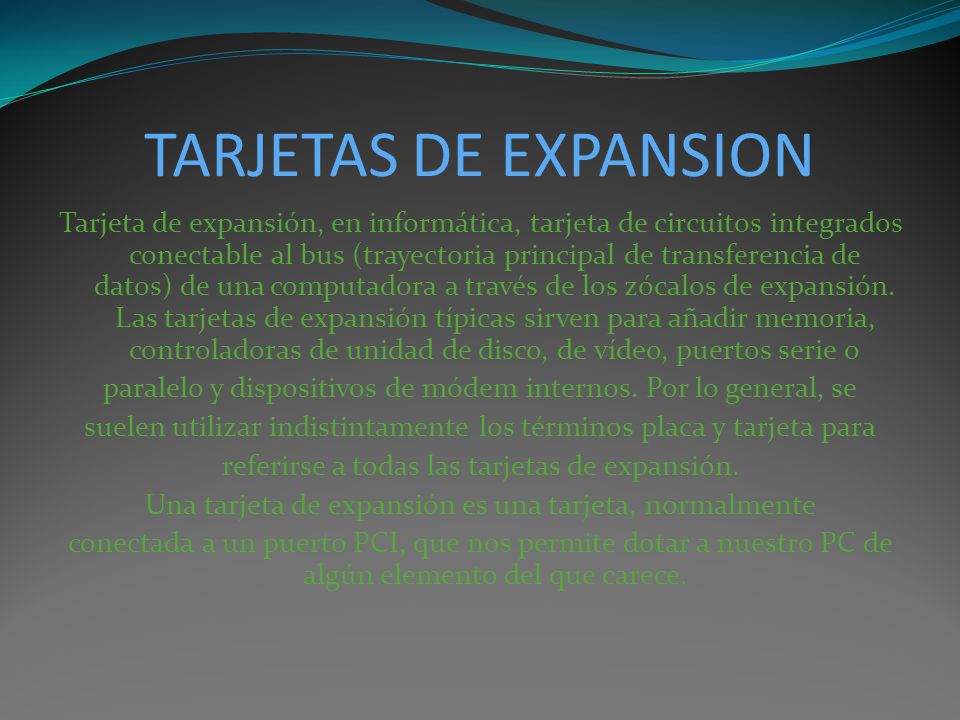

2 TARJETAS DE EXPANSION Tarjeta de expansión, en informática, tarjeta de circuitos integrados conectable al bus (trayectoria principal de transferencia de datos) de una computadora a través de los zócalos de expansión. Las tarjetas de expansión típicas sirven para añadir memoria, controladoras de unidad de disco, de vídeo, puertos serie o paralelo y dispositivos de módem internos. Por lo general, se suelen utilizar indistintamente los términos placa y tarjeta para referirse a todas las tarjetas de expansión. Una tarjeta de expansión es una tarjeta, normalmente conectada a un puerto PCI, que nos permite dotar a nuestro PC de algún elemento del que carece.

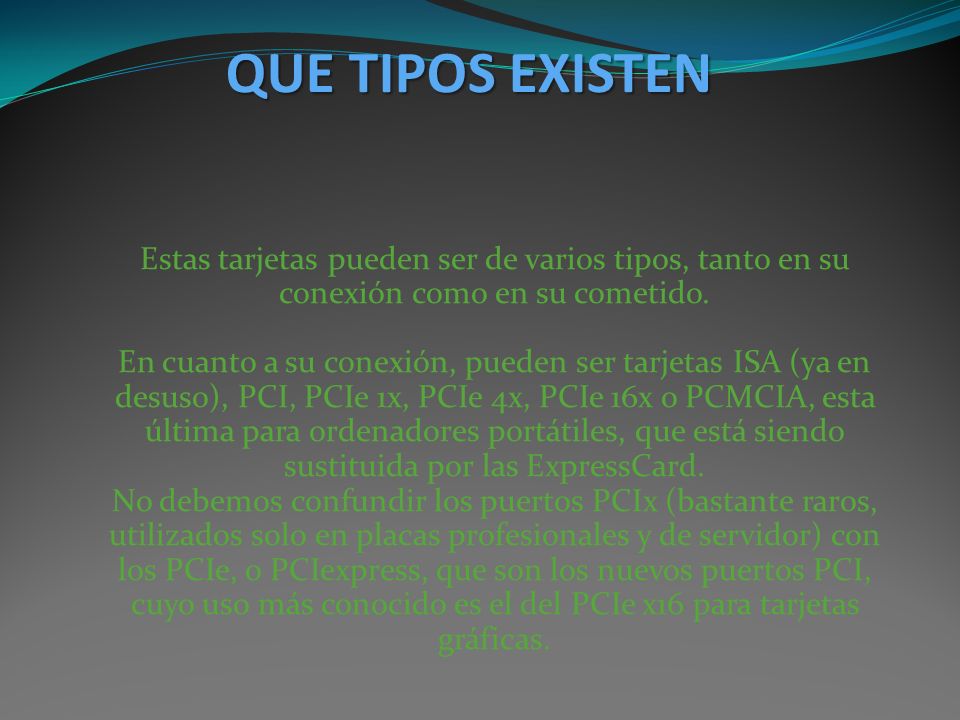

3 QUE TIPOS EXISTEN Estas tarjetas pueden ser de varios tipos, tanto en su conexión como en su cometido. En cuanto a su conexión, pueden ser tarjetas ISA (ya en desuso), PCI, PCIe 1x, PCIe 4x, PCIe 16x o PCMCIA, esta última para ordenadores portátiles, que está siendo sustituida por las ExpressCard. No debemos confundir los puertos PCIx (bastante raros, utilizados solo en placas profesionales y de servidor) con los PCIe, o PCIexpress, que son los nuevos puertos PCI, cuyo uso más conocido es el del PCIe x16 para tarjetas gráficas.

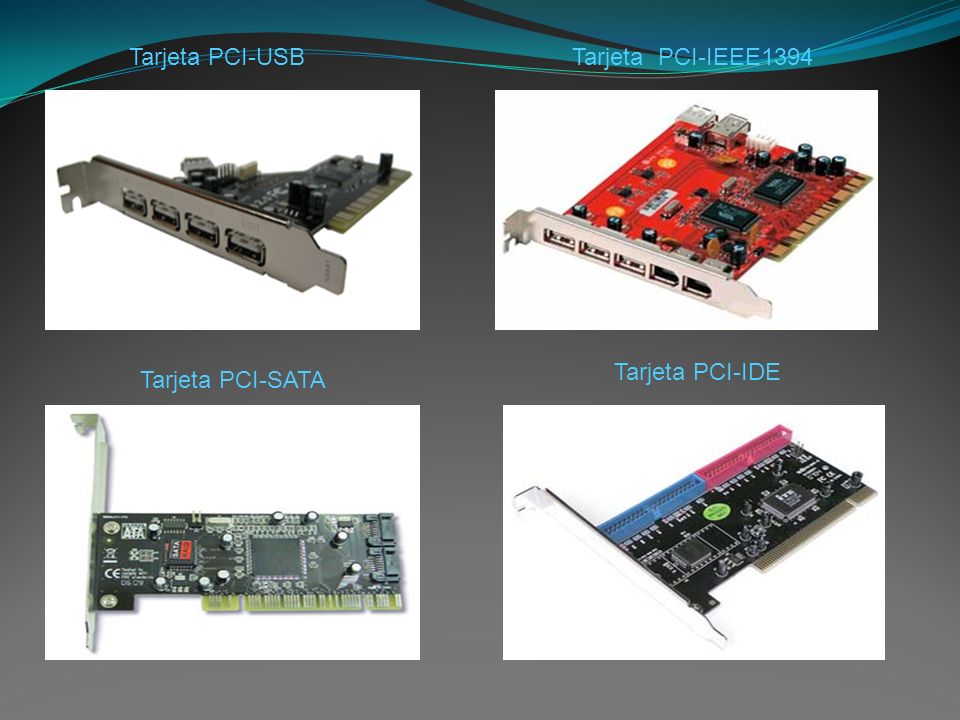

4 Tarjeta PCI-USB Tarjeta PCI-IEEE1394 Tarjeta PCI-SATA Tarjeta PCI-IDE

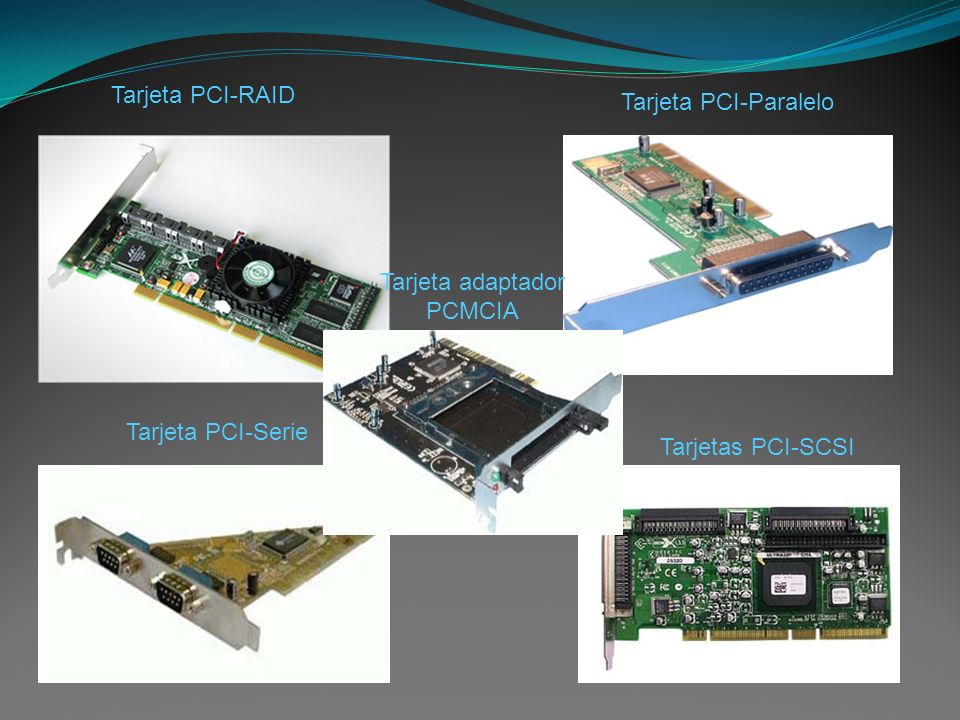

5 Tarjeta PCI-RAID Tarjeta PCI-Paralelo Tarjeta PCI-Serie Tarjetas PCI-SCSI Tarjeta adaptador PCMCIA

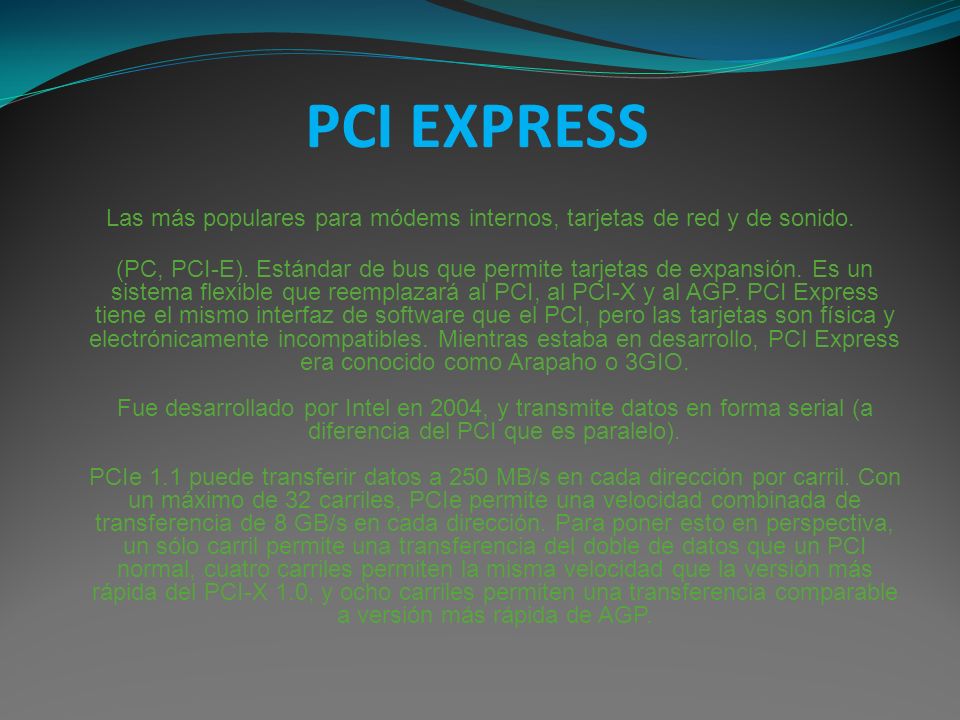

6 PCI EXPRESS Las más populares para módems internos, tarjetas de red y de sonido. (PC, PCI-E). Estándar de bus que permite tarjetas de expansión. Es un sistema flexible que reemplazará al PCI, al PCI-X y al AGP. PCI Express tiene el mismo interfaz de software que el PCI, pero las tarjetas son física y electrónicamente incompatibles. Mientras estaba en desarrollo, PCI Express era conocido como Arapaho o 3GIO. Fue desarrollado por Intel en 2004, y transmite datos en forma serial (a diferencia del PCI que es paralelo). PCIe 1.1 puede transferir datos a 250 MB/s en cada dirección por carril. Con un máximo de 32 carriles, PCIe permite una velocidad combinada de transferencia de 8 GB/s en cada dirección. Para poner esto en perspectiva, un sólo carril permite una transferencia del doble de datos que un PCI normal, cuatro carriles permiten la misma velocidad que la versión más rápida del PCI-X 1.0, y ocho carriles permiten una transferencia comparable a versión más rápida de AGP.

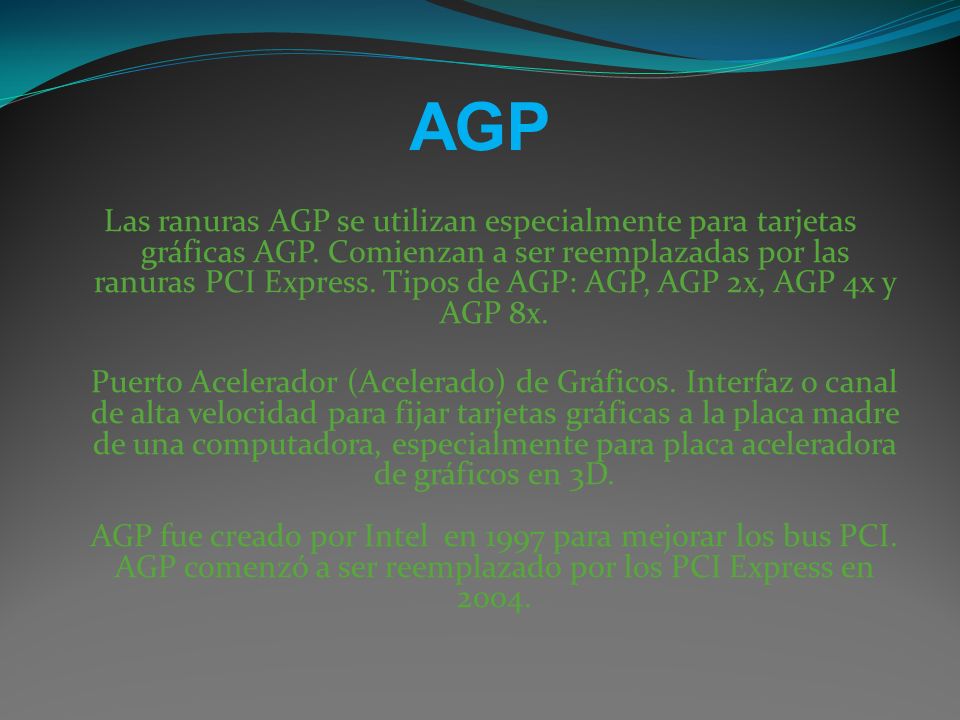

7 AGP Las ranuras AGP se utilizan especialmente para tarjetas gráficas AGP. Comienzan a ser reemplazadas por las ranuras PCI Express. Tipos de AGP: AGP, AGP 2x, AGP 4x y AGP 8x. Puerto Acelerador (Acelerado) de Gráficos. Interfaz o canal de alta velocidad para fijar tarjetas gráficas a la placa madre de una computadora, especialmente para placa aceleradora de gráficos en 3D. AGP fue creado por Intel en 1997 para mejorar los bus PCI. AGP comenzó a ser reemplazado por los PCI Express en 2004.

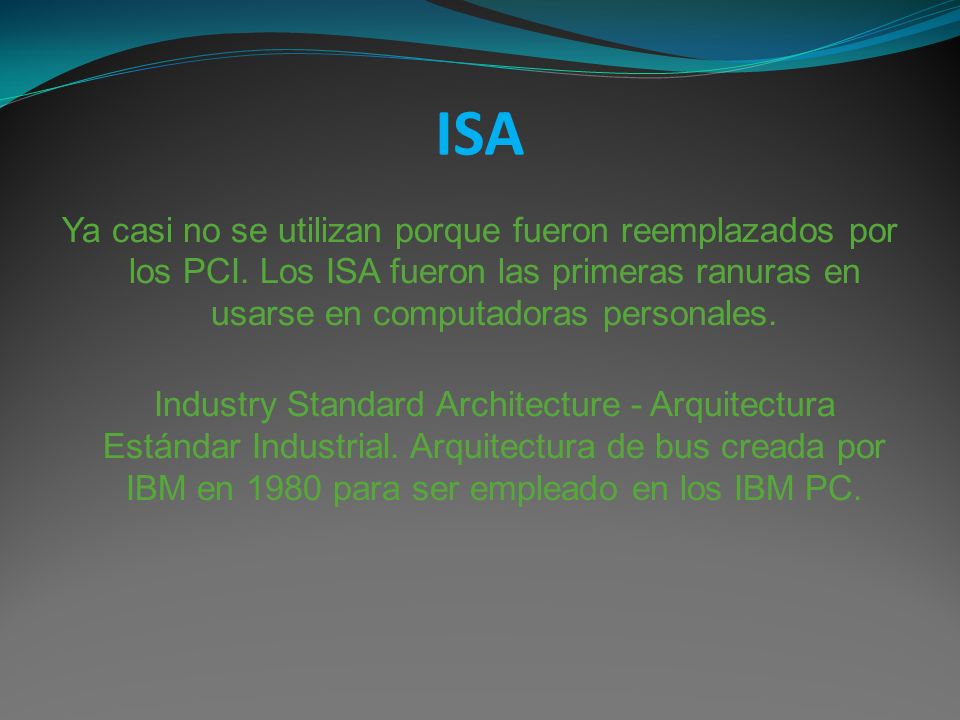

8 ISA Ya casi no se utilizan porque fueron reemplazados por los PCI. Los ISA fueron las primeras ranuras en usarse en computadoras personales. Industry Standard Architecture - Arquitectura Estándar Industrial. Arquitectura de bus creada por IBM en 1980 para ser empleado en los IBM PC.

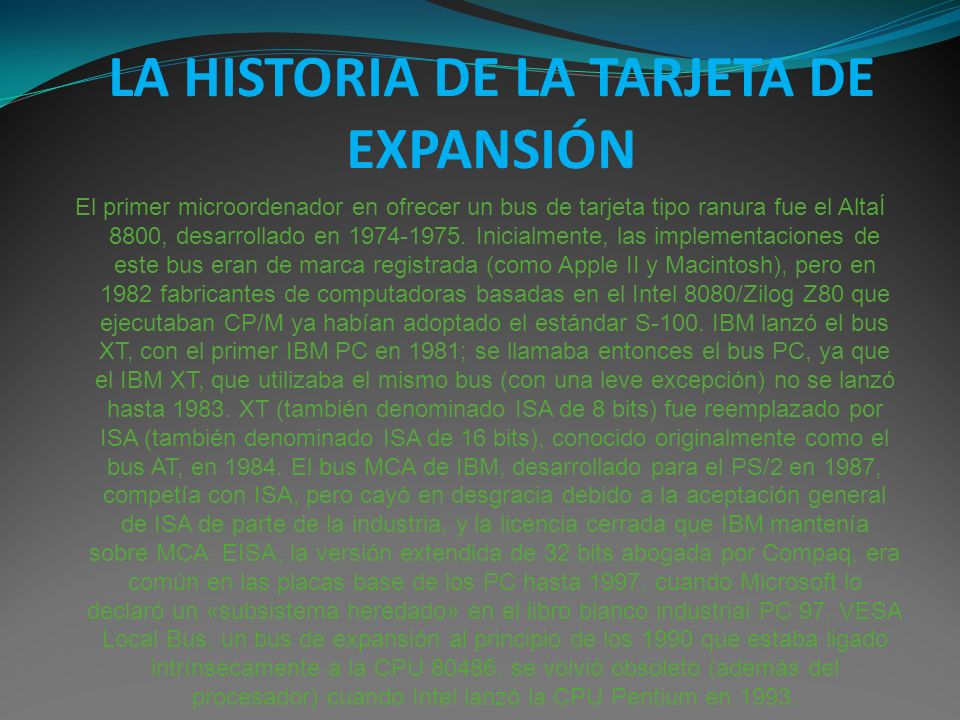

9 LA HISTORIA DE LA TARJETA DE EXPANSIÓN El primer microordenador en ofrecer un bus de tarjeta tipo ranura fue el AltaÍ 8800, desarrollado en Inicialmente, las implementaciones de este bus eran de marca registrada (como Apple II y Macintosh), pero en 1982 fabricantes de computadoras basadas en el Intel 8080/Zilog Z80 que ejecutaban CP/M ya habían adoptado el estándar S-100. IBM lanzó el bus XT, con el primer IBM PC en 1981; se llamaba entonces el bus PC, ya que el IBM XT, que utilizaba el mismo bus (con una leve excepción) no se lanzó hasta XT (también denominado ISA de 8 bits) fue reemplazado por ISA (también denominado ISA de 16 bits), conocido originalmente como el bus AT, en El bus MCA de IBM, desarrollado para el PS/2 en 1987, competía con ISA, pero cayó en desgracia debido a la aceptación general de ISA de parte de la industria, y la licencia cerrada que IBM mantenía sobre MCA. EISA, la versión extendida de 32 bits abogada por Compaq, era común en las placas base de los PC hasta 1997, cuando Microsoft lo declaró un «subsistema heredado» en el libro blanco industrial PC 97. VESA Local Bus, un bus de expansión al principio de los 1990 que estaba ligado intrínsecamente a la CPU 80486, se volvió obsoleto (además del procesador) cuando Intel lanzó la CPU Pentium en 1993.

10 DISCO DURO Un disco duro o disco rígido (en inglés hard disk drive) es un dispositivo no volátil, que conserva la información aun con la pérdida de energía, que emplea un sistema de grabación magnética digital. Dentro de la carcasa hay una serie de platos metálicos apilados girando a gran velocidad. Sobre los platos se sitúan los cabezales encargados de leer o escribir los impulsos magnéticos. Hay distintos estándares para comunicar un disco duro con la computadora; las interfaces más comunes son Integrated Drive Electronics (IDE, también llamado ATA), SCSI generalmente usado en servidores, SATA, este último estandarizado en el año 2004 y FC exclusivo para servidores. Tal y como sale de fábrica, el disco duro no puede ser utilizado por un sistema operativo. Antes se deben definir en él un formato de bajo nivel, una o más particiones y luego hemos de darles un formato que pueda ser entendido por nuestro sistema.

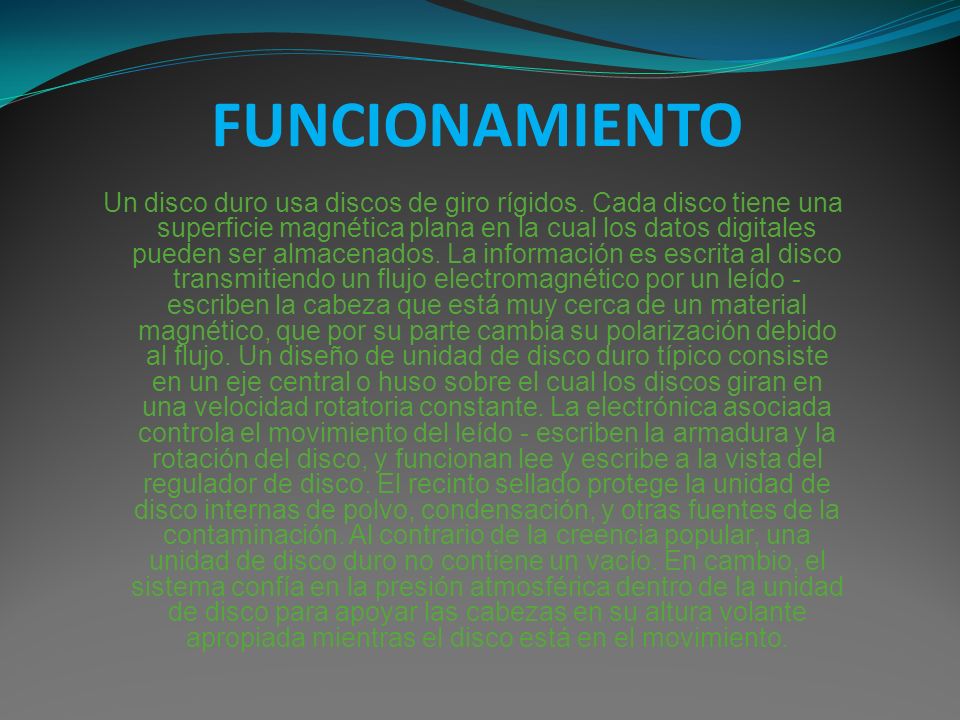

11 FUNCIONAMIENTO Un disco duro usa discos de giro rígidos. Cada disco tiene una superficie magnética plana en la cual los datos digitales pueden ser almacenados. La información es escrita al disco transmitiendo un flujo electromagnético por un leído - escriben la cabeza que está muy cerca de un material magnético, que por su parte cambia su polarización debido al flujo. Un diseño de unidad de disco duro típico consiste en un eje central o huso sobre el cual los discos giran en una velocidad rotatoria constante. La electrónica asociada controla el movimiento del leído - escriben la armadura y la rotación del disco, y funcionan lee y escribe a la vista del regulador de disco. El recinto sellado protege la unidad de disco internas de polvo, condensación, y otras fuentes de la contaminación. Al contrario de la creencia popular, una unidad de disco duro no contiene un vacío. En cambio, el sistema confía en la presión atmosférica dentro de la unidad de disco para apoyar las cabezas en su altura volante apropiada mientras el disco está en el movimiento.

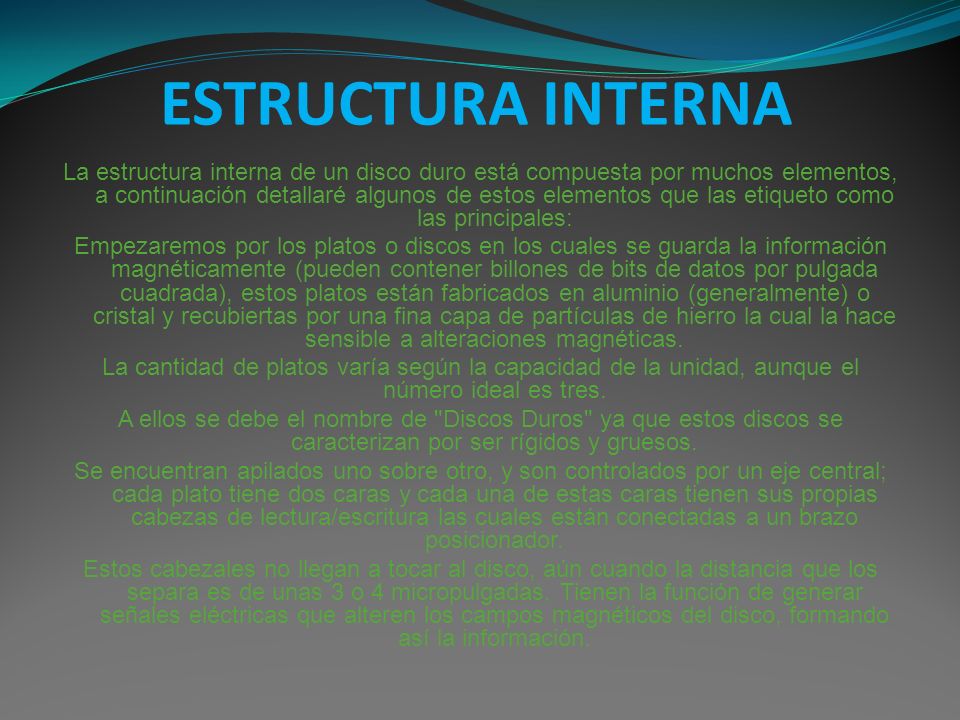

12 ESTRUCTURA INTERNA La estructura interna de un disco duro está compuesta por muchos elementos, a continuación detallaré algunos de estos elementos que las etiqueto como las principales: Empezaremos por los platos o discos en los cuales se guarda la información magnéticamente (pueden contener billones de bits de datos por pulgada cuadrada), estos platos están fabricados en aluminio (generalmente) o cristal y recubiertas por una fina capa de partículas de hierro la cual la hace sensible a alteraciones magnéticas. La cantidad de platos varía según la capacidad de la unidad, aunque el número ideal es tres. A ellos se debe el nombre de "Discos Duros" ya que estos discos se caracterizan por ser rígidos y gruesos. Se encuentran apilados uno sobre otro, y son controlados por un eje central; cada plato tiene dos caras y cada una de estas caras tienen sus propias cabezas de lectura/escritura las cuales están conectadas a un brazo posicionador. Estos cabezales no llegan a tocar al disco, aún cuando la distancia que los separa es de unas 3 o 4 micropulgadas. Tienen la función de generar señales eléctricas que alteren los campos magnéticos del disco, formando así la información.

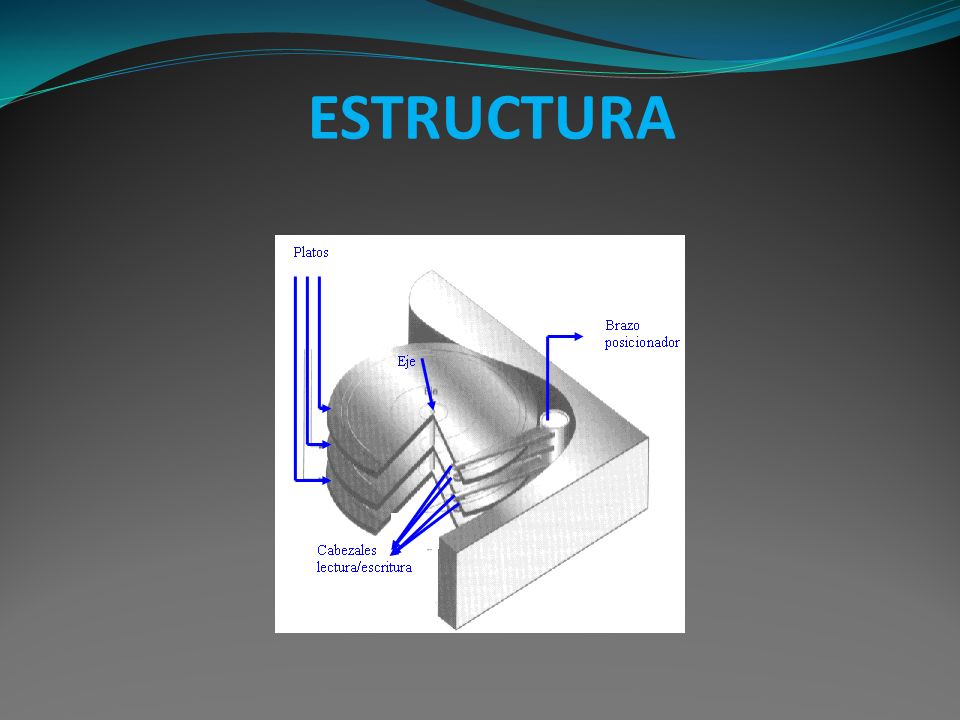

13 ESTRUCTURA

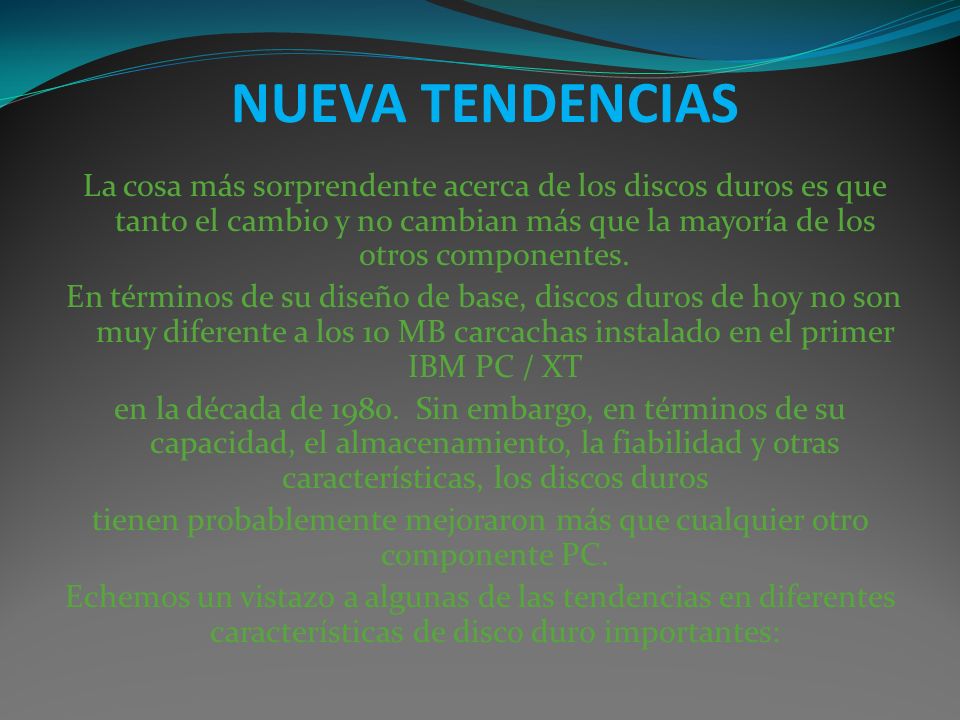

14 NUEVA TENDENCIAS La cosa más sorprendente acerca de los discos duros es que tanto el cambio y no cambian más que la mayoría de los otros componentes. En términos de su diseño de base, discos duros de hoy no son muy diferente a los 10 MB carcachas instalado en el primer IBM PC / XT en la década de Sin embargo, en términos de su capacidad, el almacenamiento, la fiabilidad y otras características, los discos duros tienen probablemente mejoraron más que cualquier otro componente PC. Echemos un vistazo a algunas de las tendencias en diferentes características de disco duro importantes:

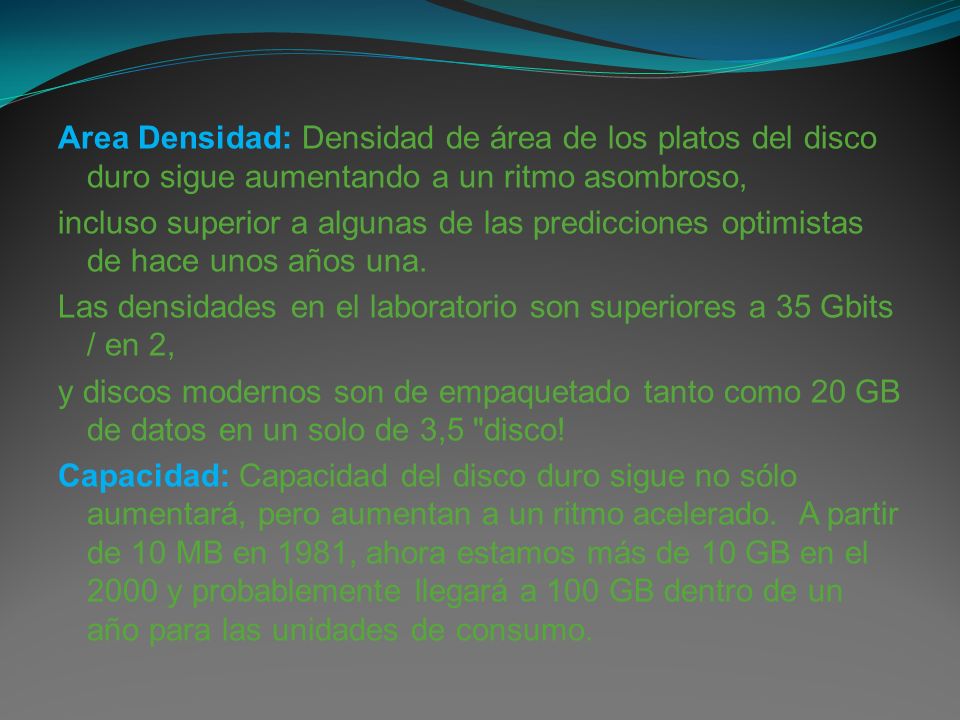

15 Area Densidad: Densidad de área de los platos del disco duro sigue aumentando a un ritmo asombroso, incluso superior a algunas de las predicciones optimistas de hace unos años una. Las densidades en el laboratorio son superiores a 35 Gbits / en 2, y discos modernos son de empaquetado tanto como 20 GB de datos en un solo de 3,5 "disco! Capacidad: Capacidad del disco duro sigue no sólo aumentará, pero aumentan a un ritmo acelerado. A partir de 10 MB en 1981, ahora estamos más de 10 GB en el 2000 y probablemente llegará a 100 GB dentro de un año para las unidades de consumo.

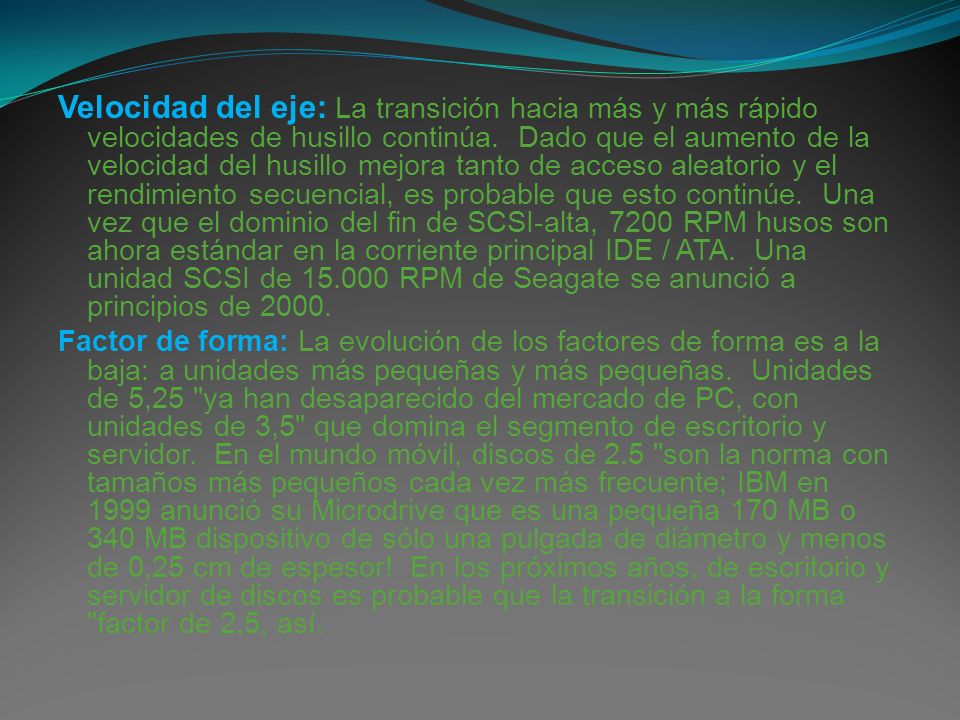

16 Velocidad del eje: La transición hacia más y más rápido velocidades de husillo continúa. Dado que el aumento de la velocidad del husillo mejora tanto de acceso aleatorio y el rendimiento secuencial, es probable que esto continúe. Una vez que el dominio del fin de SCSI-alta, 7200 RPM husos son ahora estándar en la corriente principal IDE / ATA. Una unidad SCSI de RPM de Seagate se anunció a principios de Factor de forma: La evolución de los factores de forma es a la baja: a unidades más pequeñas y más pequeñas. Unidades de 5,25 "ya han desaparecido del mercado de PC, con unidades de 3,5" que domina el segmento de escritorio y servidor. En el mundo móvil, discos de 2.5 "son la norma con tamaños más pequeños cada vez más frecuente; IBM en 1999 anunció su Microdrive que es una pequeña 170 MB o 340 MB dispositivo de sólo una pulgada de diámetro y menos de 0,25 cm de espesor! En los próximos años, de escritorio y servidor de discos es probable que la transición a la forma "factor de 2,5, así.

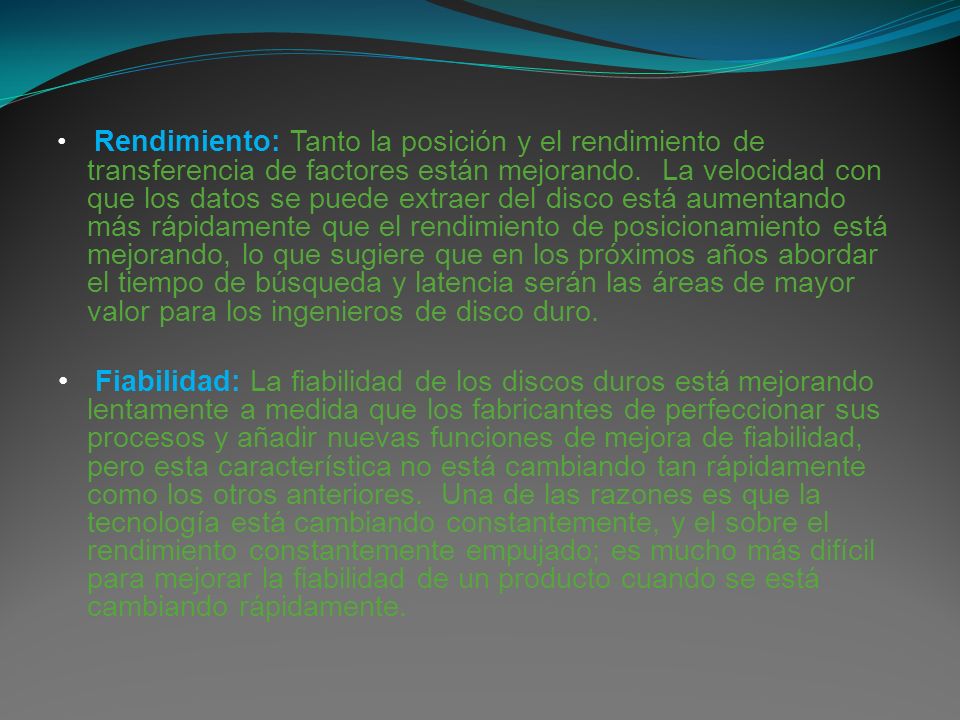

17 Rendimiento: Tanto la posición y el rendimiento de transferencia de factores están mejorando. La velocidad con que los datos se puede extraer del disco está aumentando más rápidamente que el rendimiento de posicionamiento está mejorando, lo que sugiere que en los próximos años abordar el tiempo de búsqueda y latencia serán las áreas de mayor valor para los ingenieros de disco duro. Fiabilidad: La fiabilidad de los discos duros está mejorando lentamente a medida que los fabricantes de perfeccionar sus procesos y añadir nuevas funciones de mejora de fiabilidad, pero esta característica no está cambiando tan rápidamente como los otros anteriores. Una de las razones es que la tecnología está cambiando constantemente, y el sobre el rendimiento constantemente empujado; es mucho más difícil para mejorar la fiabilidad de un producto cuando se está cambiando rápidamente.

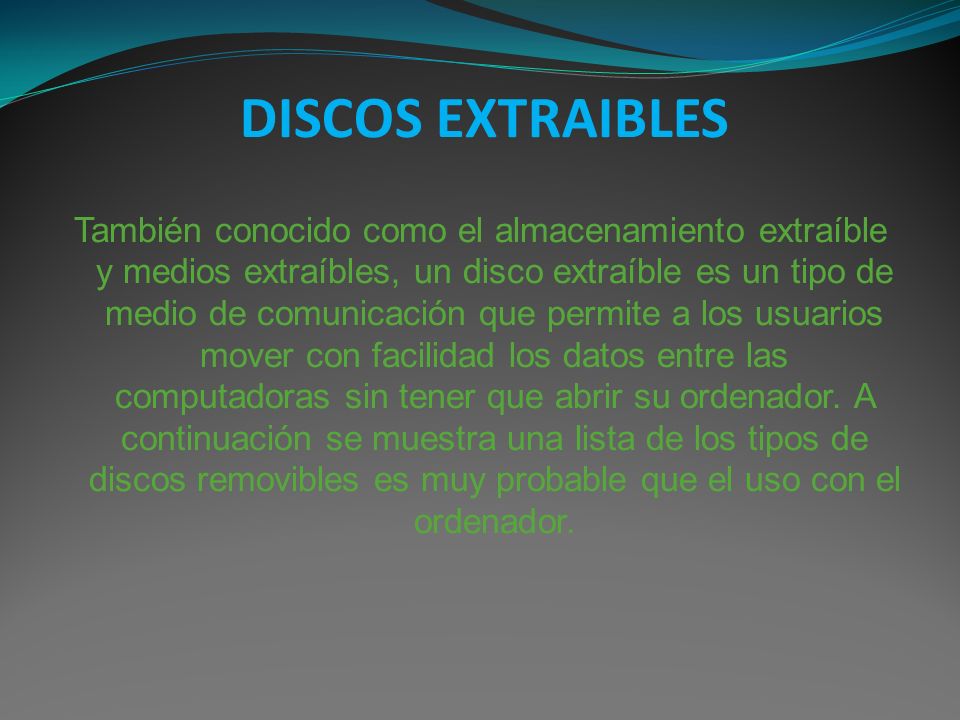

18 DISCOS EXTRAIBLES También conocido como el almacenamiento extraíble y medios extraíbles, un disco extraíble es un tipo de medio de comunicación que permite a los usuarios mover con facilidad los datos entre las computadoras sin tener que abrir su ordenador. A continuación se muestra una lista de los tipos de discos removibles es muy probable que el uso con el ordenador.

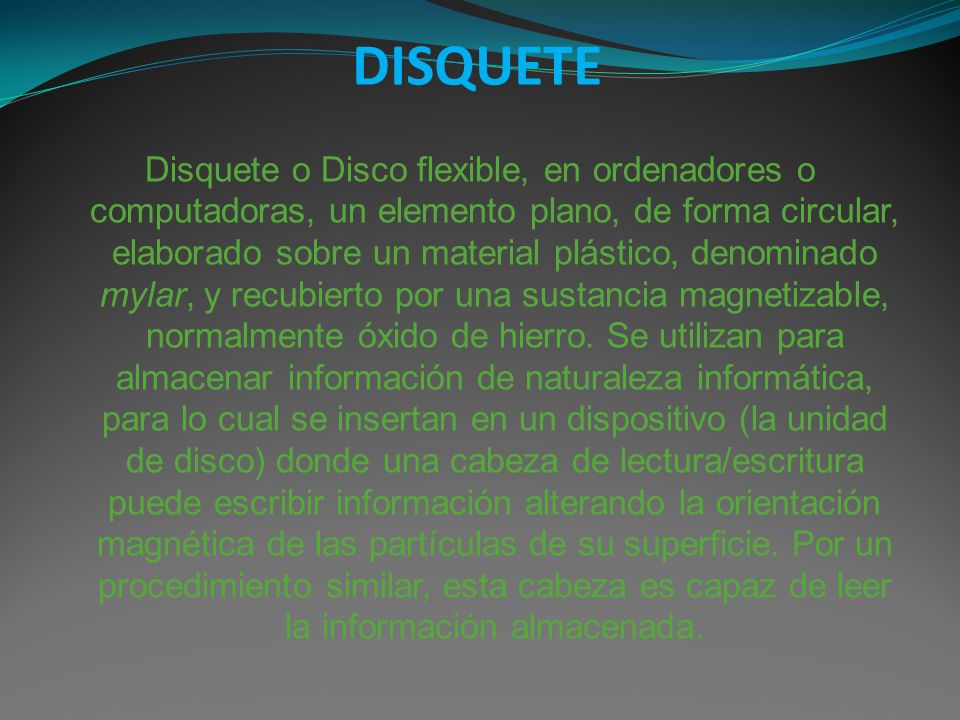

19 DISQUETE Disquete o Disco flexible, en ordenadores o computadoras, un elemento plano, de forma circular, elaborado sobre un material plástico, denominado mylar, y recubierto por una sustancia magnetizable, normalmente óxido de hierro. Se utilizan para almacenar información de naturaleza informática, para lo cual se insertan en un dispositivo (la unidad de disco) donde una cabeza de lectura/escritura puede escribir información alterando la orientación magnética de las partículas de su superficie. Por un procedimiento similar, esta cabeza es capaz de leer la información almacenada.

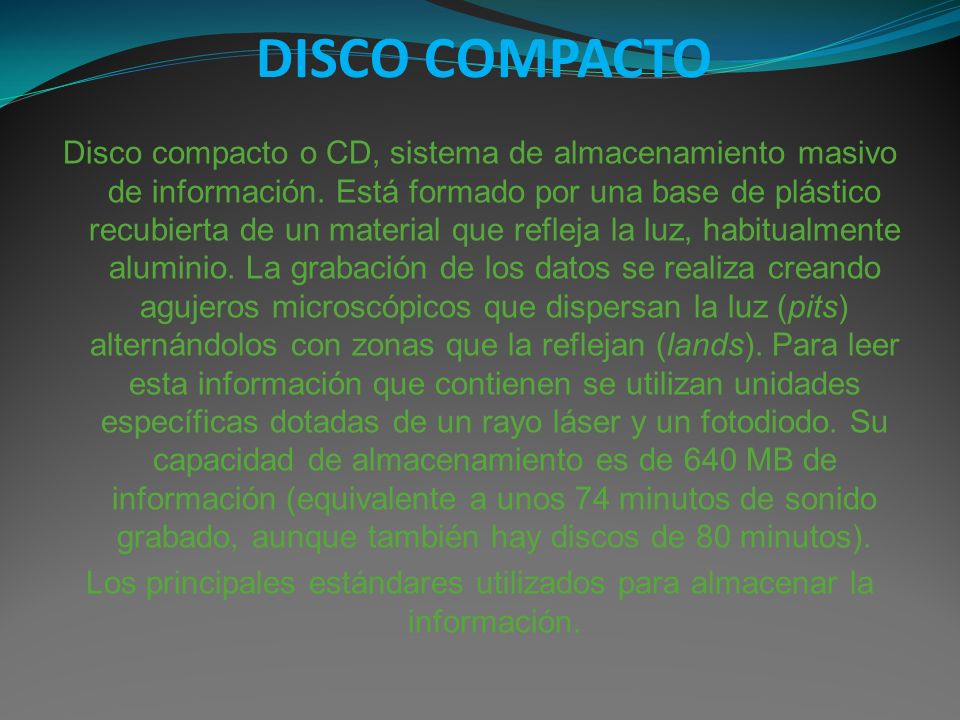

20 DISCO COMPACTO Disco compacto o CD, sistema de almacenamiento masivo de información. Está formado por una base de plástico recubierta de un material que refleja la luz, habitualmente aluminio. La grabación de los datos se realiza creando agujeros microscópicos que dispersan la luz (pits) alternándolos con zonas que la reflejan (lands). Para leer esta información que contienen se utilizan unidades específicas dotadas de un rayo láser y un fotodiodo. Su capacidad de almacenamiento es de 640 MB de información (equivalente a unos 74 minutos de sonido grabado, aunque también hay discos de 80 minutos). Los principales estándares utilizados para almacenar la información.

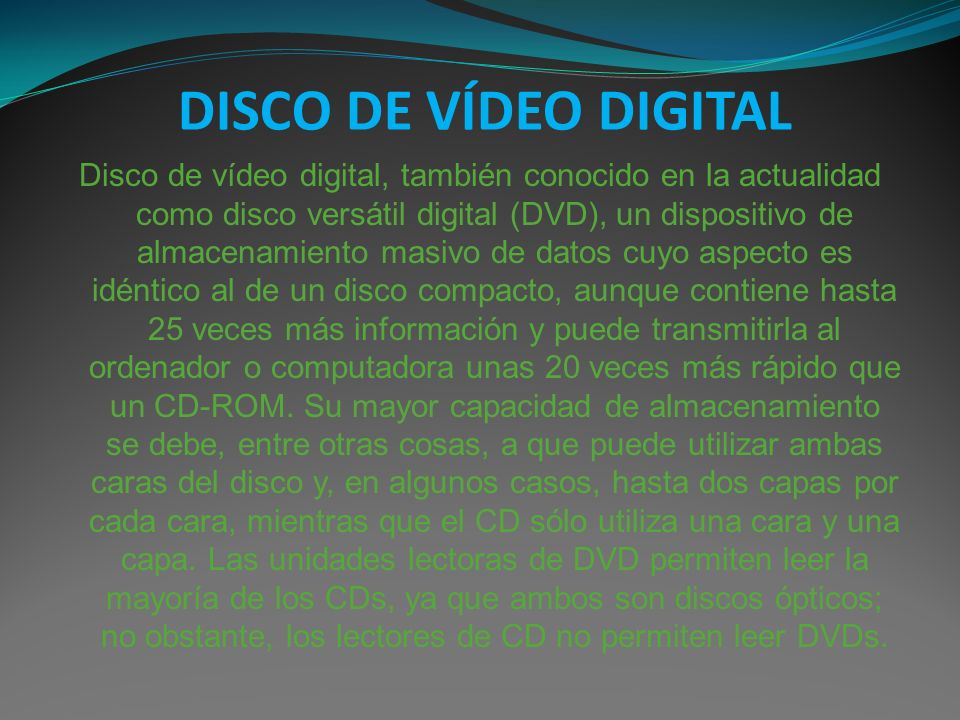

21 DISCO DE VÍDEO DIGITAL Disco de vídeo digital, también conocido en la actualidad como disco versátil digital (DVD), un dispositivo de almacenamiento masivo de datos cuyo aspecto es idéntico al de un disco compacto, aunque contiene hasta 25 veces más información y puede transmitirla al ordenador o computadora unas 20 veces más rápido que un CD-ROM. Su mayor capacidad de almacenamiento se debe, entre otras cosas, a que puede utilizar ambas caras del disco y, en algunos casos, hasta dos capas por cada cara, mientras que el CD sólo utiliza una cara y una capa. Las unidades lectoras de DVD permiten leer la mayoría de los CDs, ya que ambos son discos ópticos; no obstante, los lectores de CD no permiten leer DVDs.

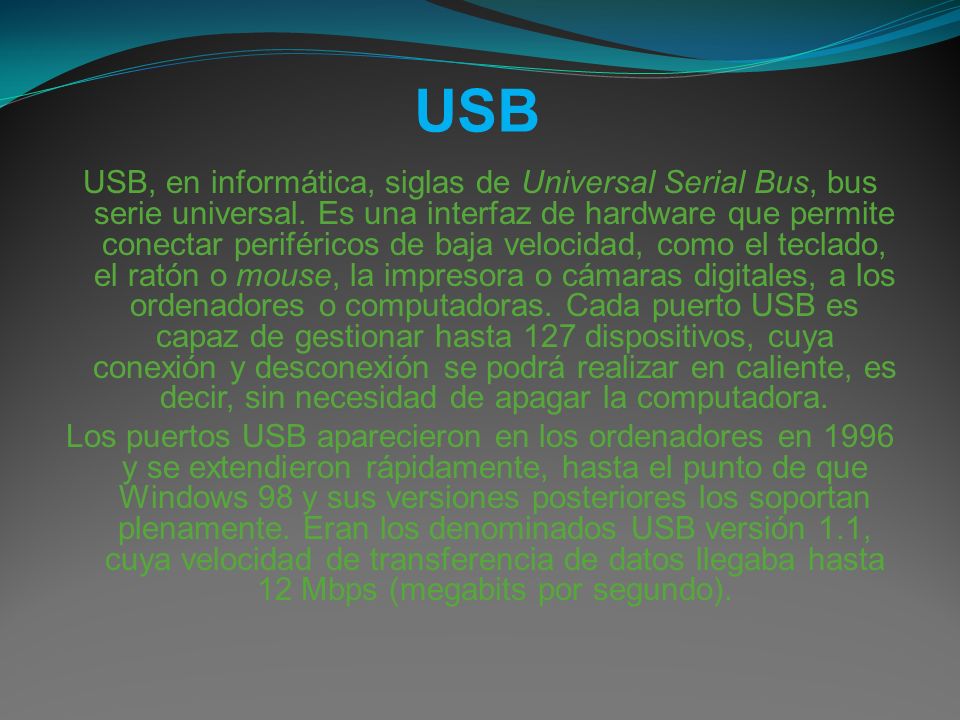

22 USB USB, en informática, siglas de Universal Serial Bus, bus serie universal. Es una interfaz de hardware que permite conectar periféricos de baja velocidad, como el teclado, el ratón o mouse, la impresora o cámaras digitales, a los ordenadores o computadoras. Cada puerto USB es capaz de gestionar hasta 127 dispositivos, cuya conexión y desconexión se podrá realizar en caliente, es decir, sin necesidad de apagar la computadora. Los puertos USB aparecieron en los ordenadores en 1996 y se extendieron rápidamente, hasta el punto de que Windows 98 y sus versiones posteriores los soportan plenamente. Eran los denominados USB versión 1.1, cuya velocidad de transferencia de datos llegaba hasta 12 Mbps (megabits por segundo).

23 GRACIAS POR SU ATENCION MERLIS GALINDO DIEGO GALVIS EDGAR ALMEIDA YESENIA PABON
