Fuerza Electromotriz FEM

Presentación del tema: "Fuerza Electromotriz FEM"— Transcripción de la presentación:

1 Fuerza Electromotriz FEM

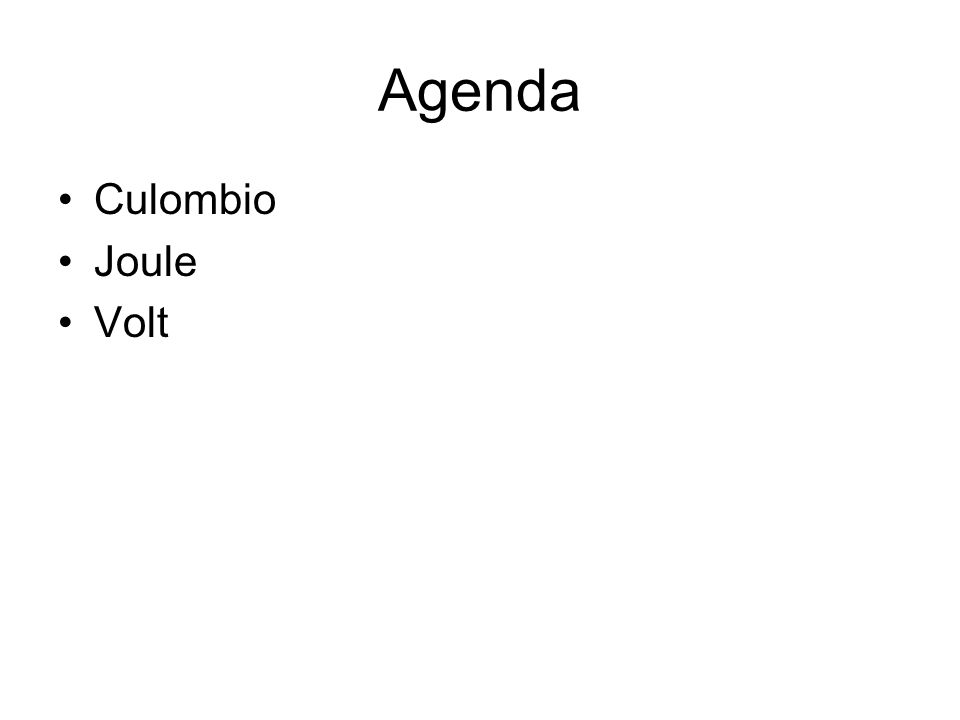

2 Agenda Culombio Joule Volt

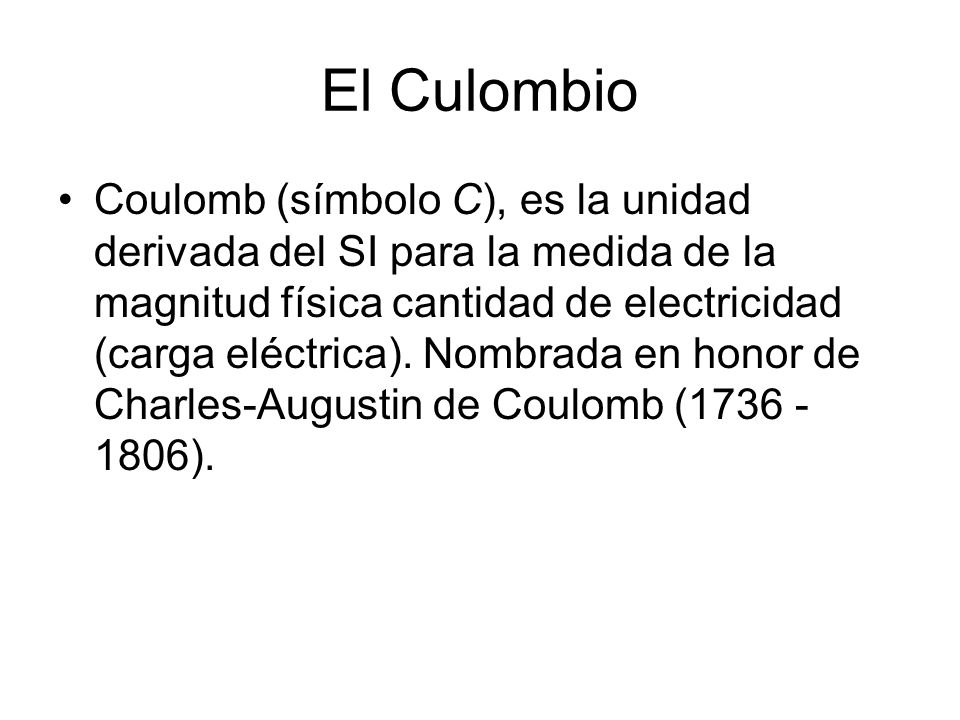

3 El Culombio Coulomb (símbolo C), es la unidad derivada del SI para la medida de la magnitud física cantidad de electricidad (carga eléctrica). Nombrada en honor de Charles-Augustin de Coulomb ( ).

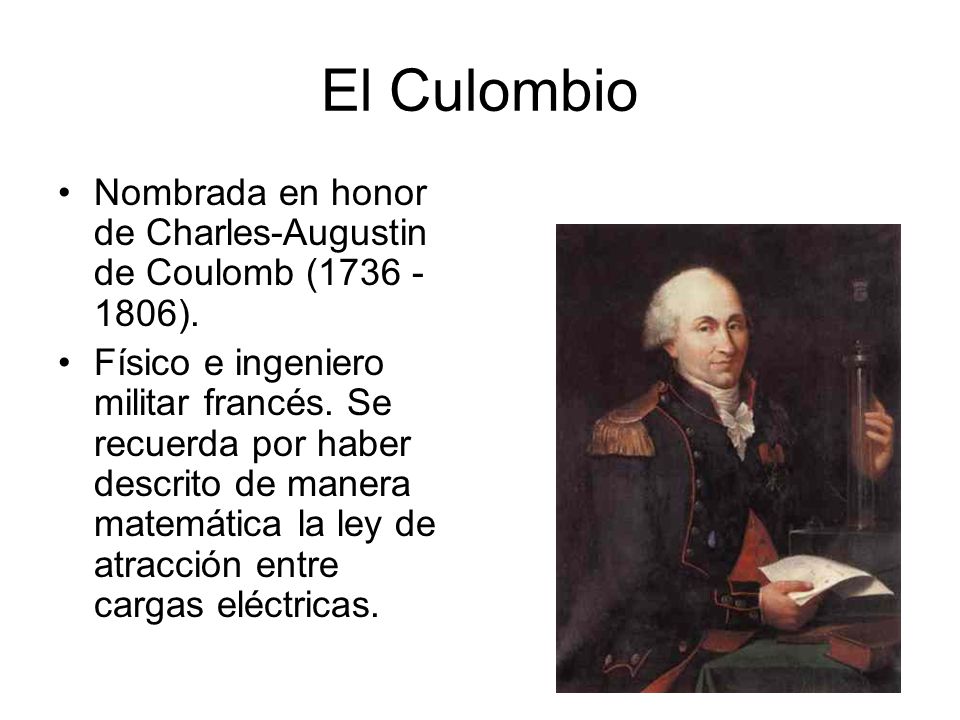

4 El Culombio Nombrada en honor de Charles-Augustin de Coulomb ( ). Físico e ingeniero militar francés. Se recuerda por haber descrito de manera matemática la ley de atracción entre cargas eléctricas.

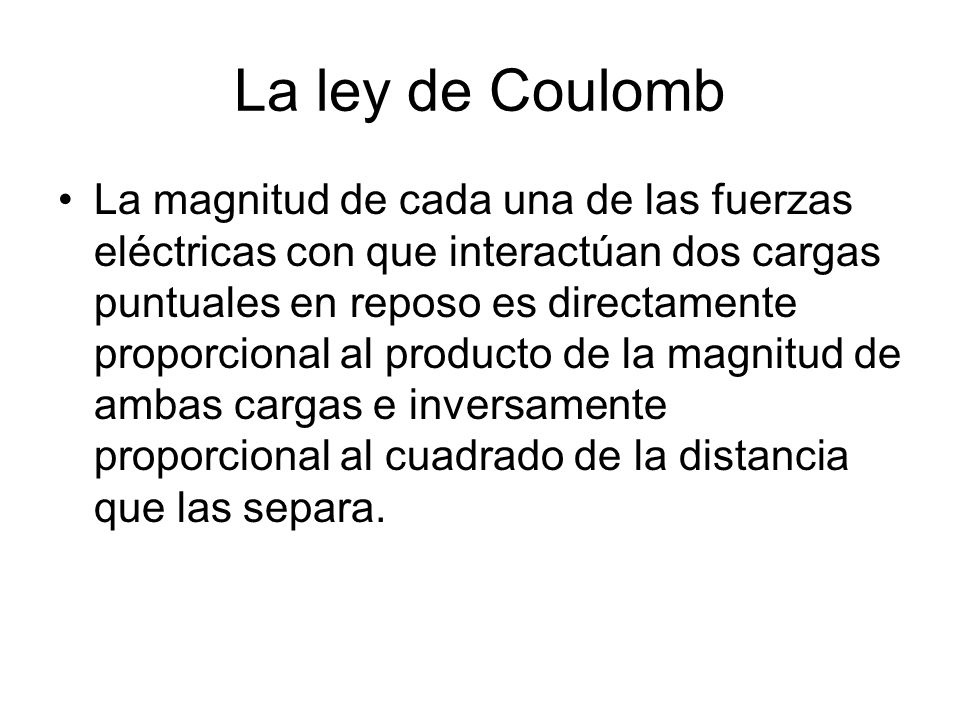

5 La ley de Coulomb La magnitud de cada una de las fuerzas eléctricas con que interactúan dos cargas puntuales en reposo es directamente proporcional al producto de la magnitud de ambas cargas e inversamente proporcional al cuadrado de la distancia que las separa.

6 La ley de Coulomb La magnitud de cada una de las fuerzas eléctricas con que interactúan dos cargas puntuales en reposo es directamente proporcional al producto de la magnitud de ambas cargas e inversamente proporcional al cuadrado de la distancia que las separa.

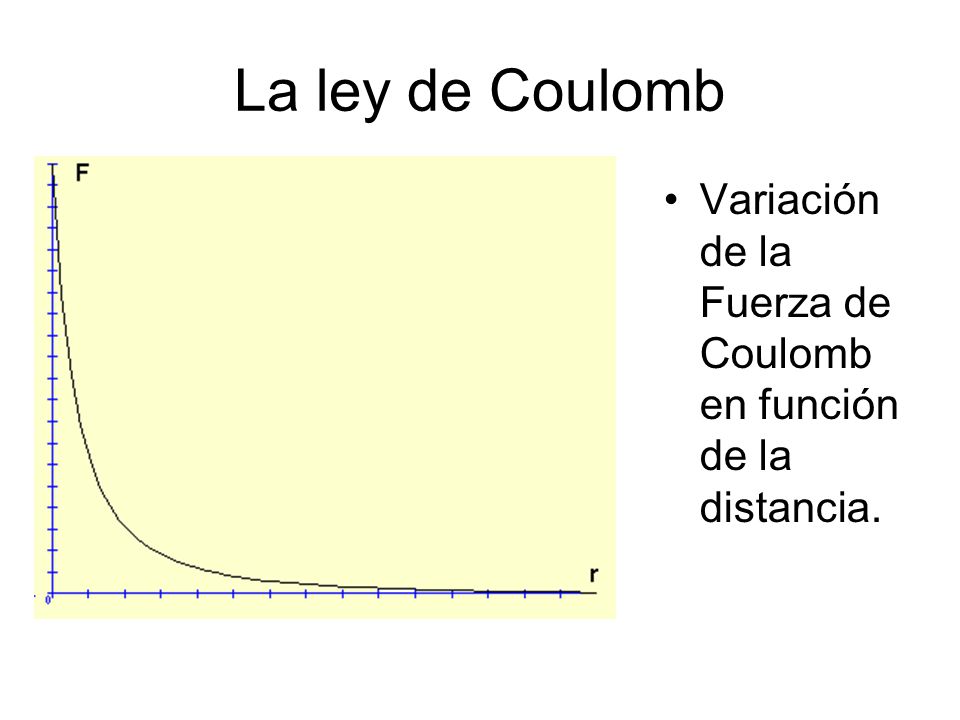

7 La ley de Coulomb Variación de la Fuerza de Coulomb en función de la distancia.

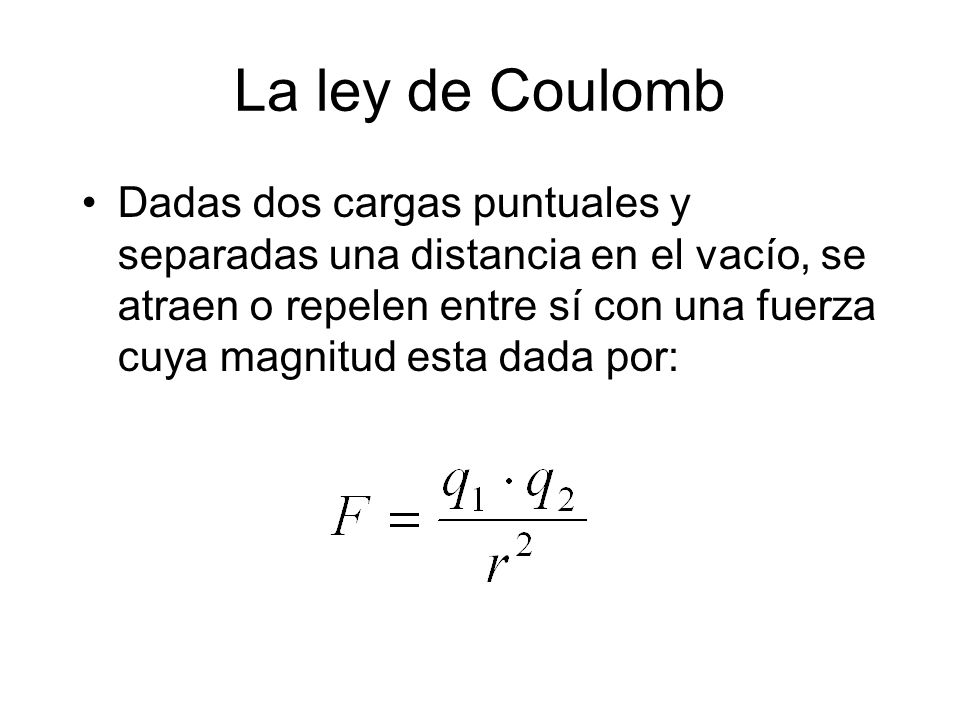

8 La ley de Coulomb Dadas dos cargas puntuales y separadas una distancia en el vacío, se atraen o repelen entre sí con una fuerza cuya magnitud esta dada por:

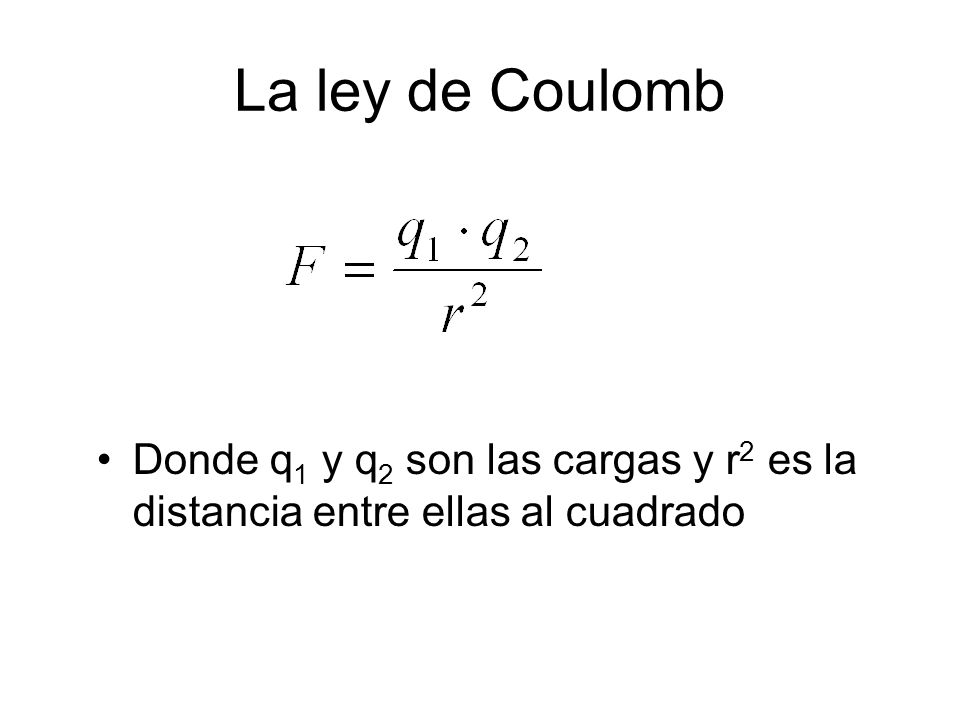

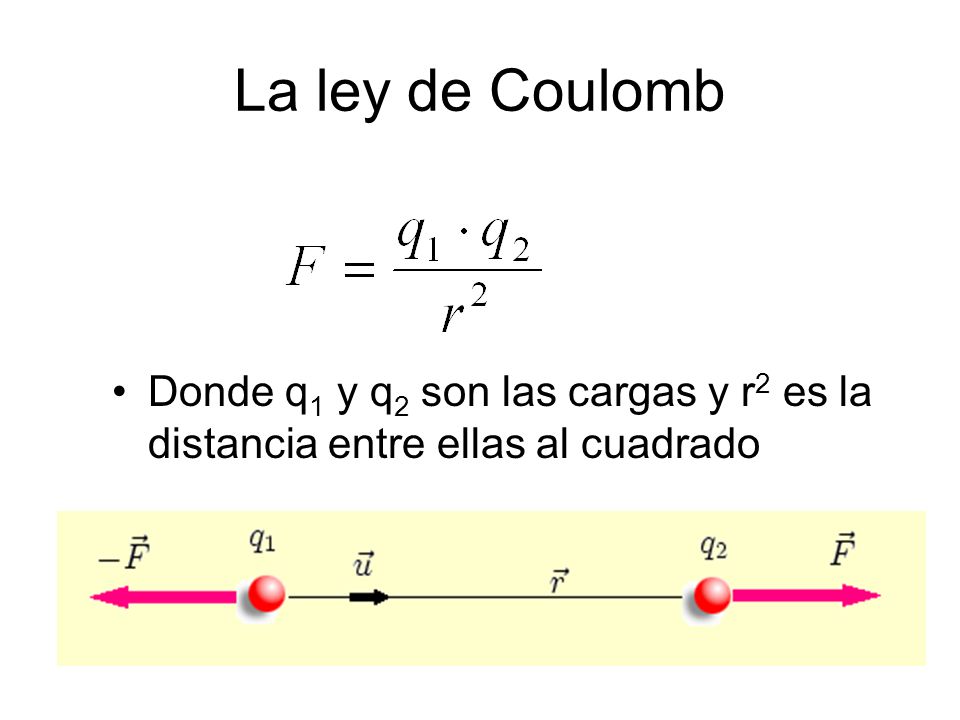

9 La ley de Coulomb Donde q1 y q2 son las cargas y r2 es la distancia entre ellas al cuadrado

10 La ley de Coulomb Donde q1 y q2 son las cargas y r2 es la distancia entre ellas al cuadrado

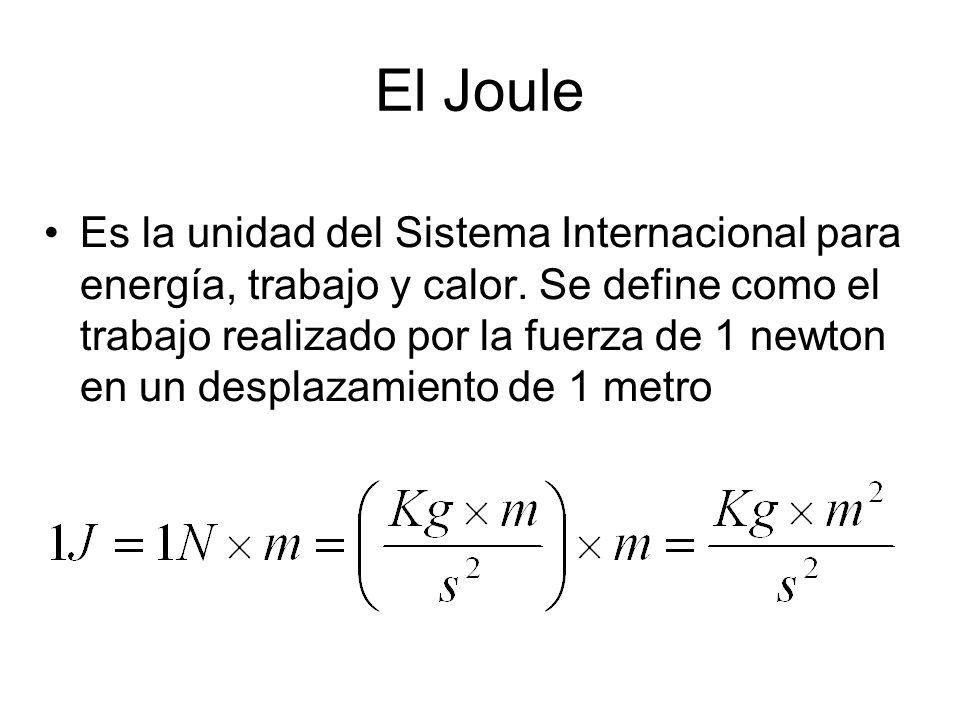

11 El Joule Es la unidad del Sistema Internacional para energía, trabajo y calor. Se define como el trabajo realizado por la fuerza de 1 newton en un desplazamiento de 1 metro

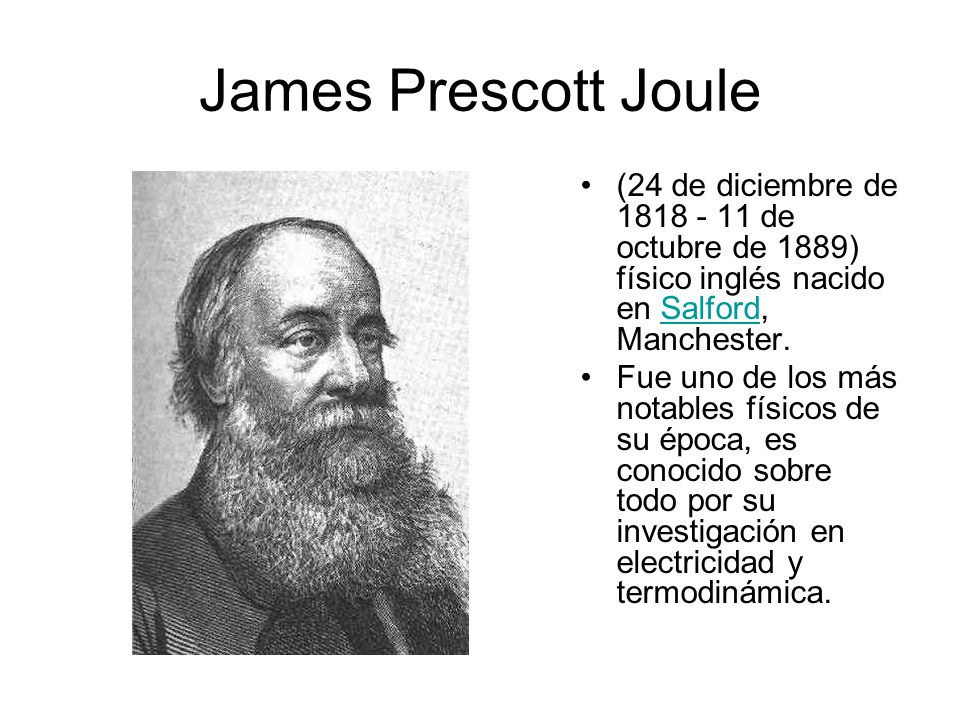

12 James Prescott Joule (24 de diciembre de de octubre de 1889) físico inglés nacido en Salford, Manchester. Fue uno de los más notables físicos de su época, es conocido sobre todo por su investigación en electricidad y termodinámica.

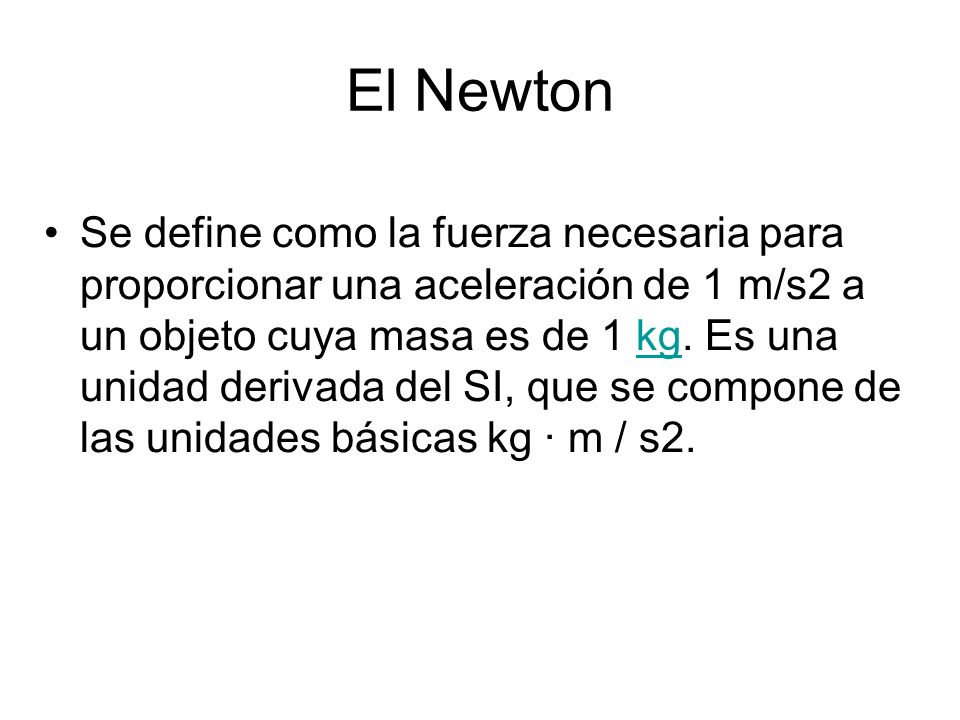

13 El Newton Se define como la fuerza necesaria para proporcionar una aceleración de 1 m/s2 a un objeto cuya masa es de 1 kg. Es una unidad derivada del SI, que se compone de las unidades básicas kg · m / s2.

14 El Newton En física, un newton (N) es la unidad de fuerza en el Sistema Internacional de Unidades, nombrada así en reconocimiento a Isaac Newton por su trabajo en la mecánica clásica.

15 Isaac Newton Sir Isaac Newton, (4 de enero, 1643 NS – 31 de marzo, 1727 NS) fue un científico, físico, filósofo, alquimista y matemático inglés, describió la ley de gravitación universal y estableció las bases de la Mecánica Clásica mediante las leyes que llevan su nombre

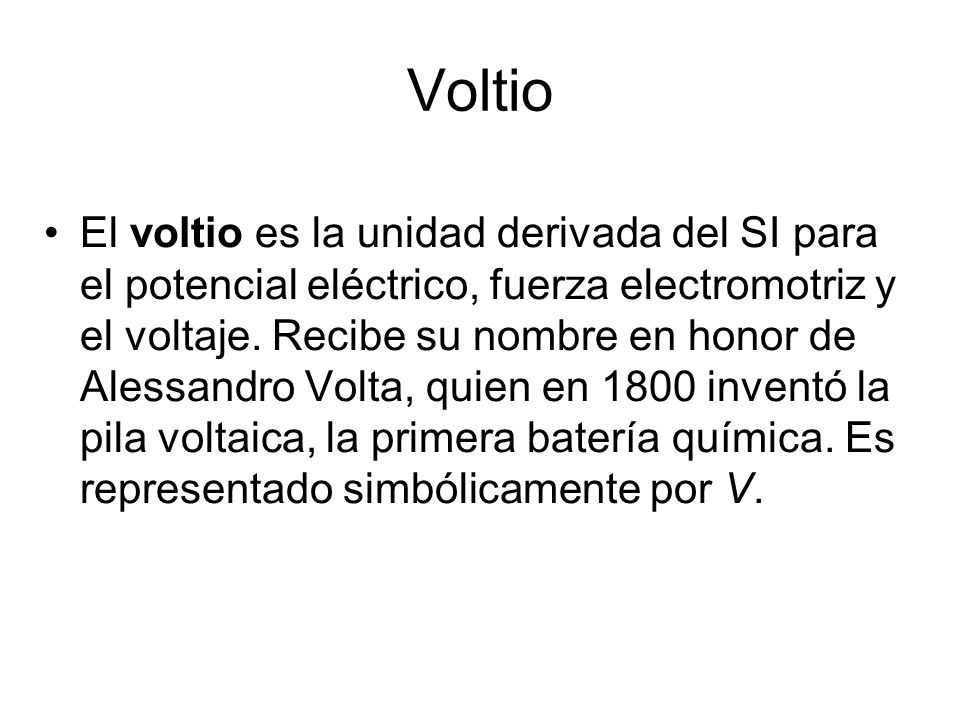

16 Voltio El voltio es la unidad derivada del SI para el potencial eléctrico, fuerza electromotriz y el voltaje. Recibe su nombre en honor de Alessandro Volta, quien en 1800 inventó la pila voltaica, la primera batería química. Es representado simbólicamente por V.

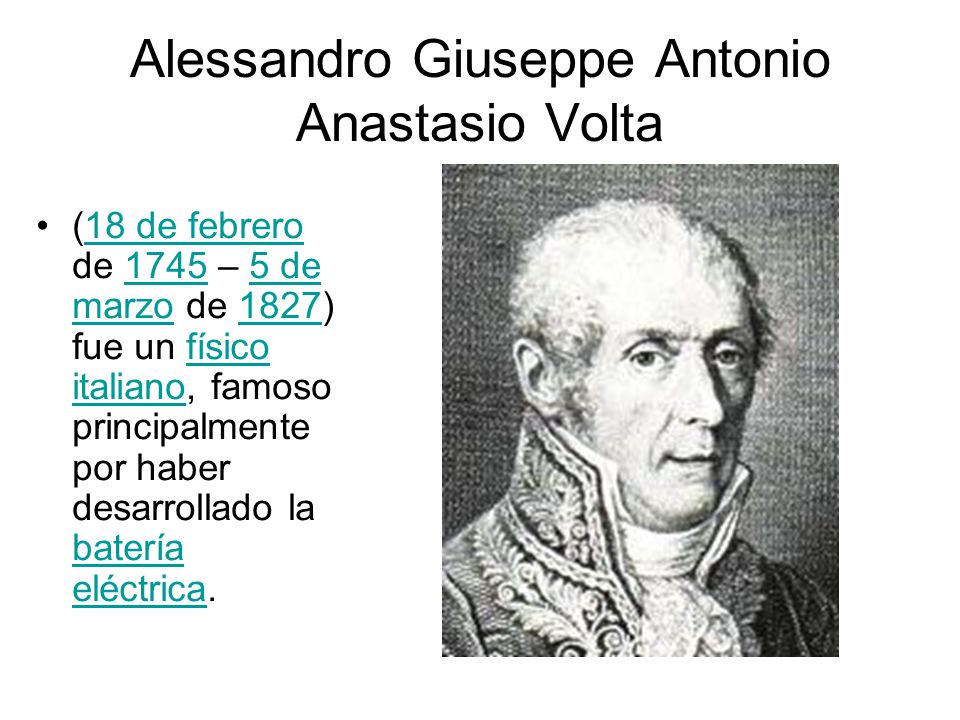

17 Alessandro Giuseppe Antonio Anastasio Volta
(18 de febrero de 1745 – 5 de marzo de 1827) fue un físico italiano, famoso principalmente por haber desarrollado la batería eléctrica.

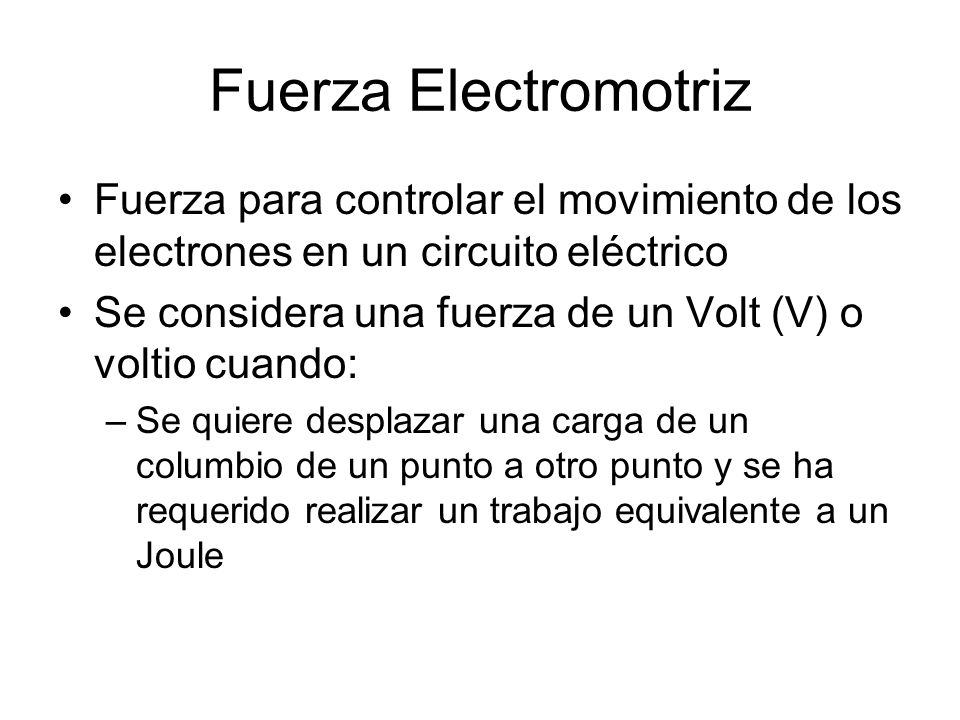

18 Fuerza Electromotriz Fuerza para controlar el movimiento de los electrones en un circuito eléctrico Se considera una fuerza de un Volt (V) o voltio cuando: Se quiere desplazar una carga de un columbio de un punto a otro punto y se ha requerido realizar un trabajo equivalente a un Joule

19 Fuerza Electromotriz Se define como el trabajo que el generador realiza para pasar por su interior la unidad de carga positiva del polo negativo al positivo Cuando circula esta unidad de carga por el circuito exterior al generador, desde el polo positivo al negativo, es necesario realizar un trabajo o consumo de energía

20 Fuentes Electromotrices

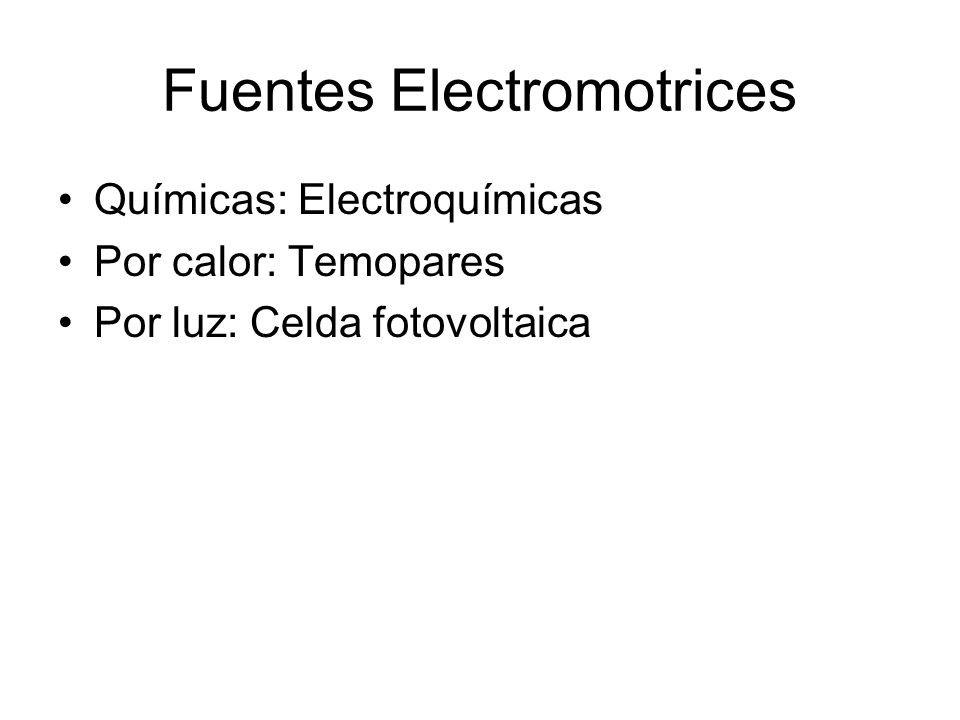

Químicas: Electroquímicas Por calor: Temopares Por luz: Celda fotovoltaica

21 Celdas Químicas

22 Celdas Electro-químicas

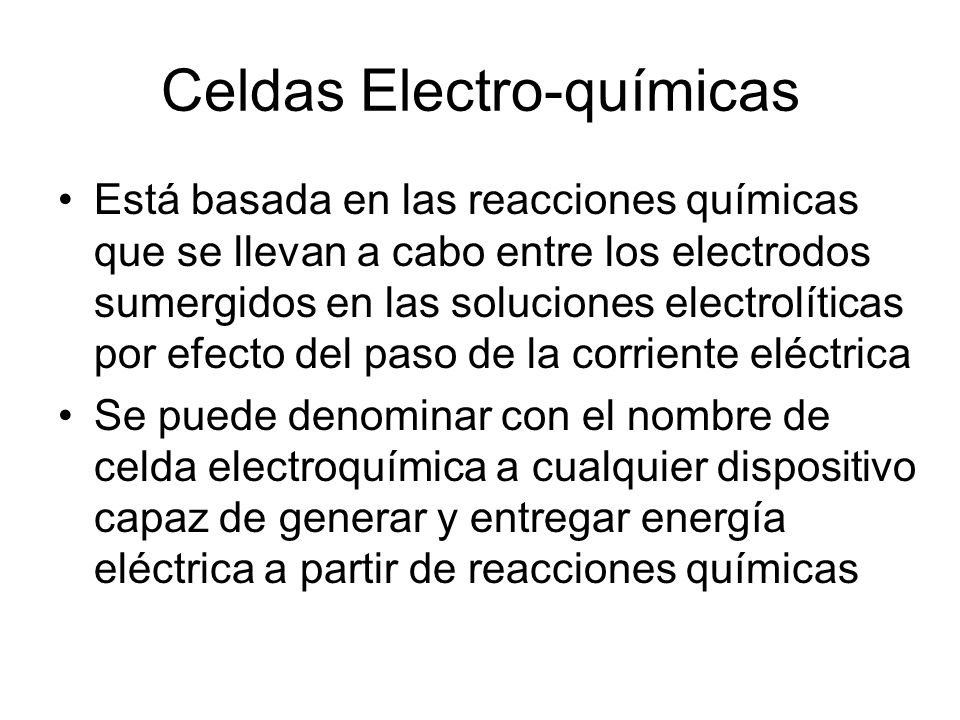

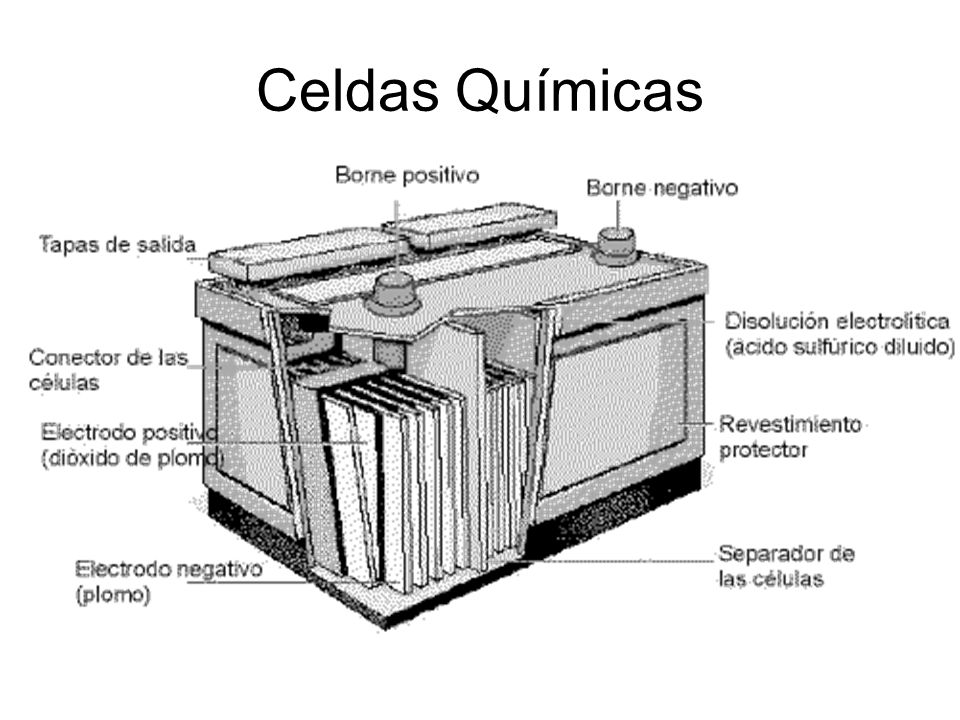

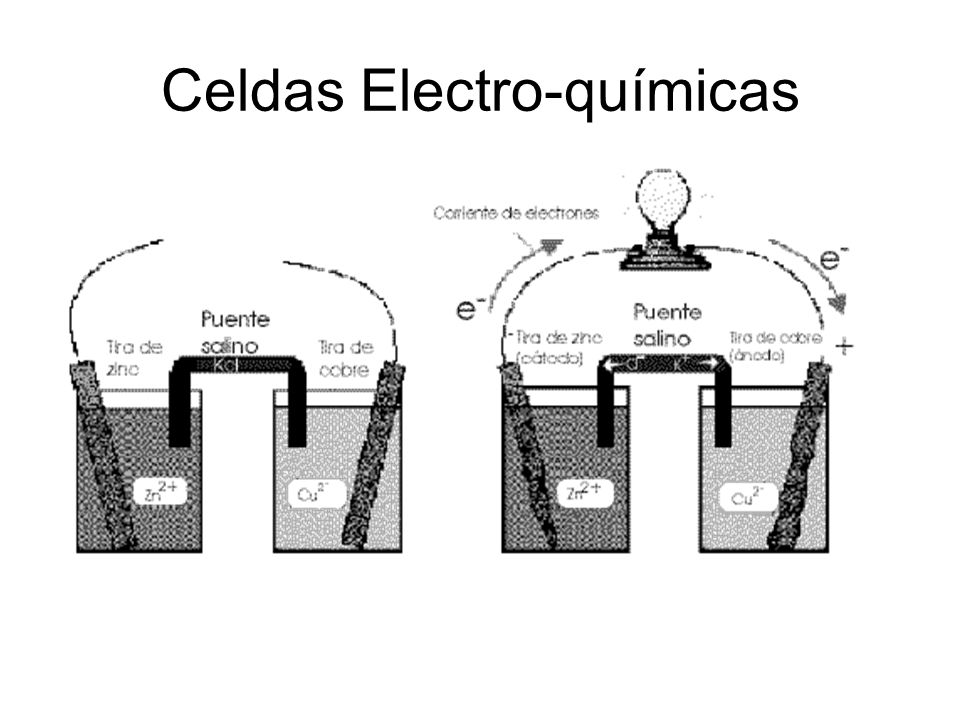

Está basada en las reacciones químicas que se llevan a cabo entre los electrodos sumergidos en las soluciones electrolíticas por efecto del paso de la corriente eléctrica Se puede denominar con el nombre de celda electroquímica a cualquier dispositivo capaz de generar y entregar energía eléctrica a partir de reacciones químicas

23 Celdas Electro-químicas

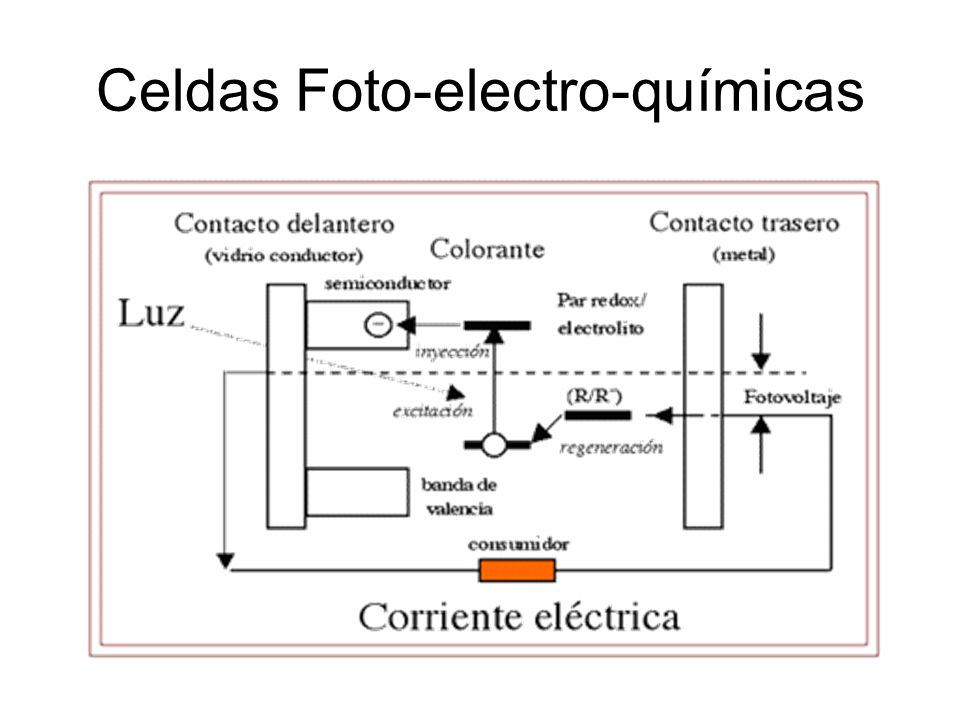

24 Celdas Foto-electro-químicas

25 Termopar (Thermocouple)

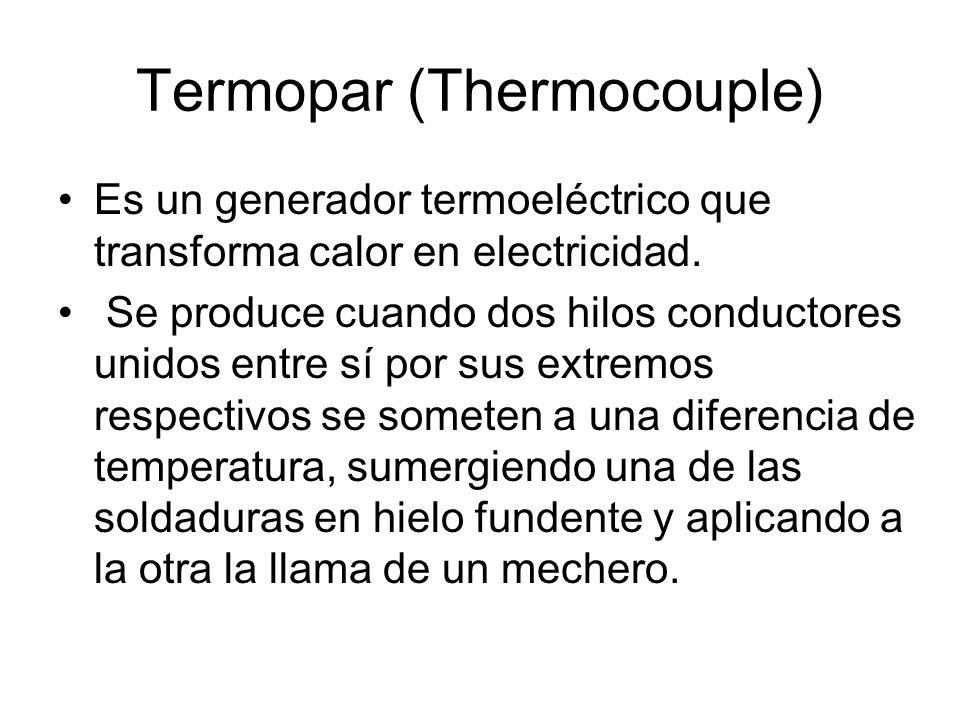

Es un generador termoeléctrico que transforma calor en electricidad. Se produce cuando dos hilos conductores unidos entre sí por sus extremos respectivos se someten a una diferencia de temperatura, sumergiendo una de las soldaduras en hielo fundente y aplicando a la otra la llama de un mechero.

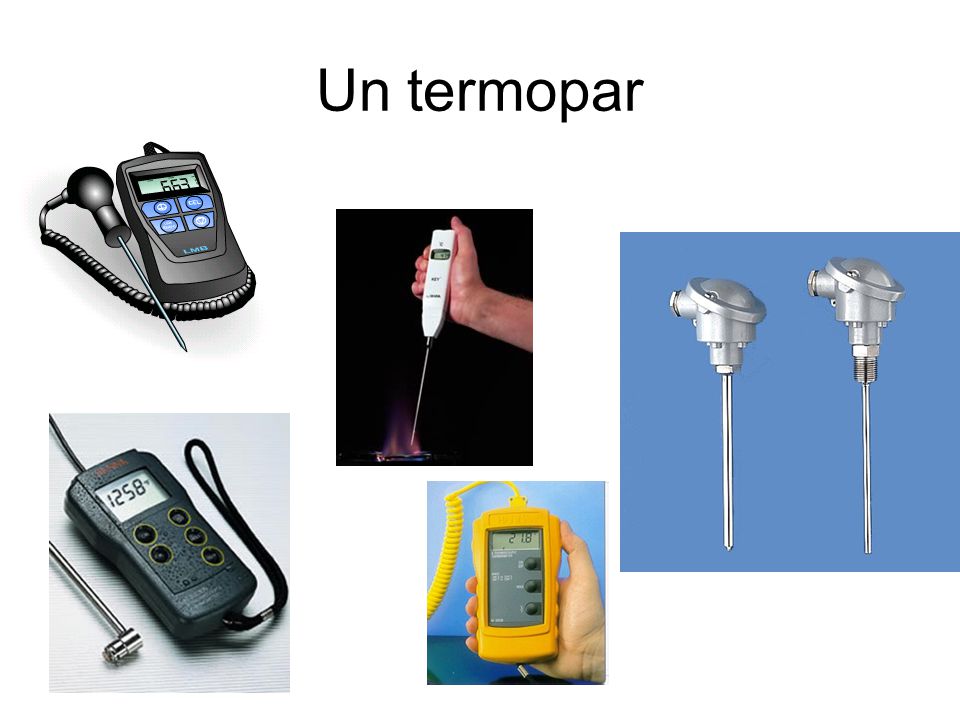

26 Un termopar

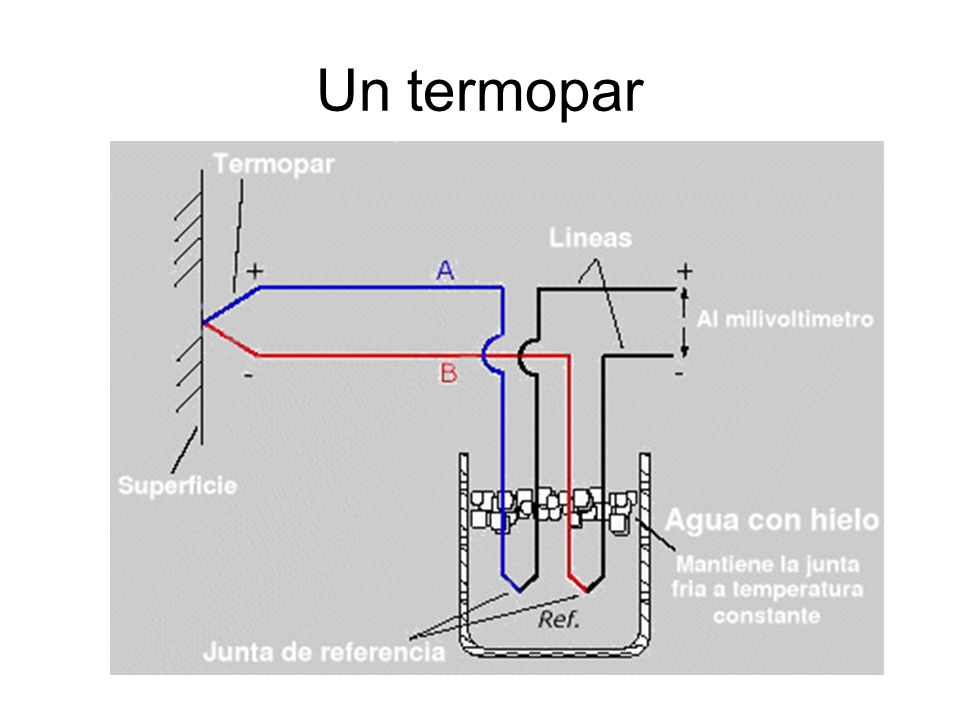

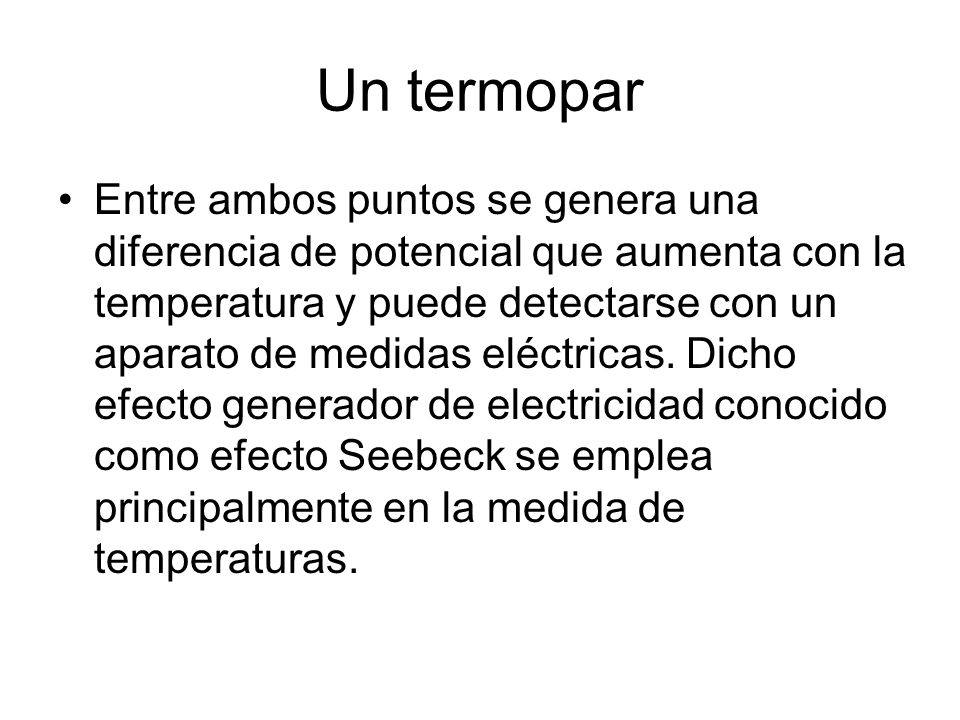

27 Un termopar Entre ambos puntos se genera una diferencia de potencial que aumenta con la temperatura y puede detectarse con un aparato de medidas eléctricas. Dicho efecto generador de electricidad conocido como efecto Seebeck se emplea principalmente en la medida de temperaturas.

28 Un termopar

29 La célula fotovoltaica

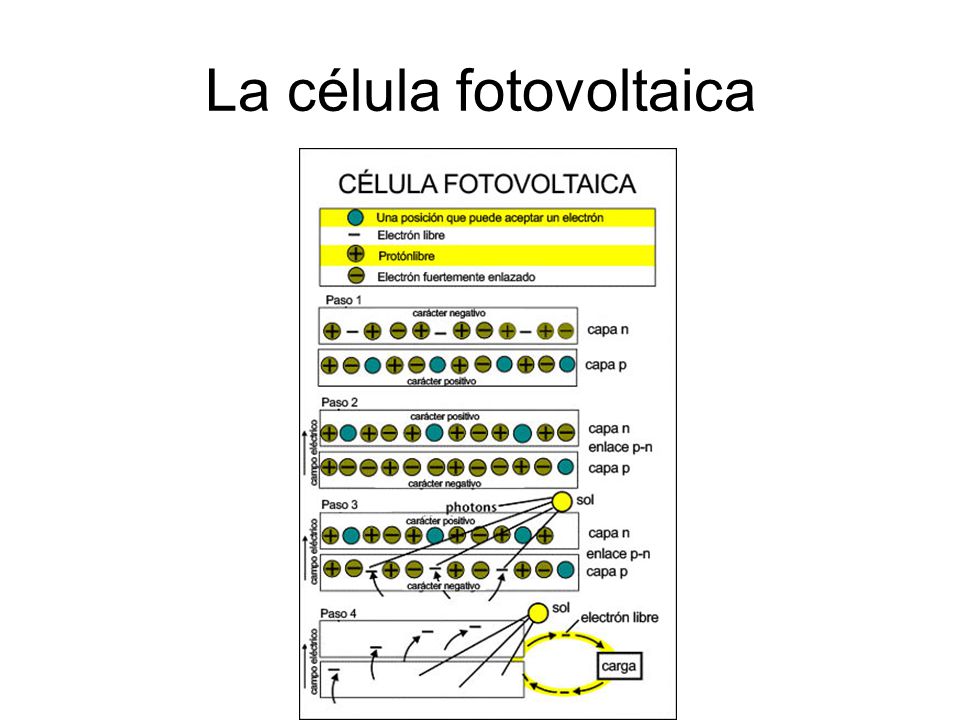

Es un generador de tipo fotoeléctrico que transforma la energía lúminosa en energía eléctrica. Se basa en la, capacidad de los semiconductores para conducir la electricidad en un sentido dado, pero no en el opuesto.

30 La célula fotovoltaica
Aplicación

31 La célula fotovoltaica

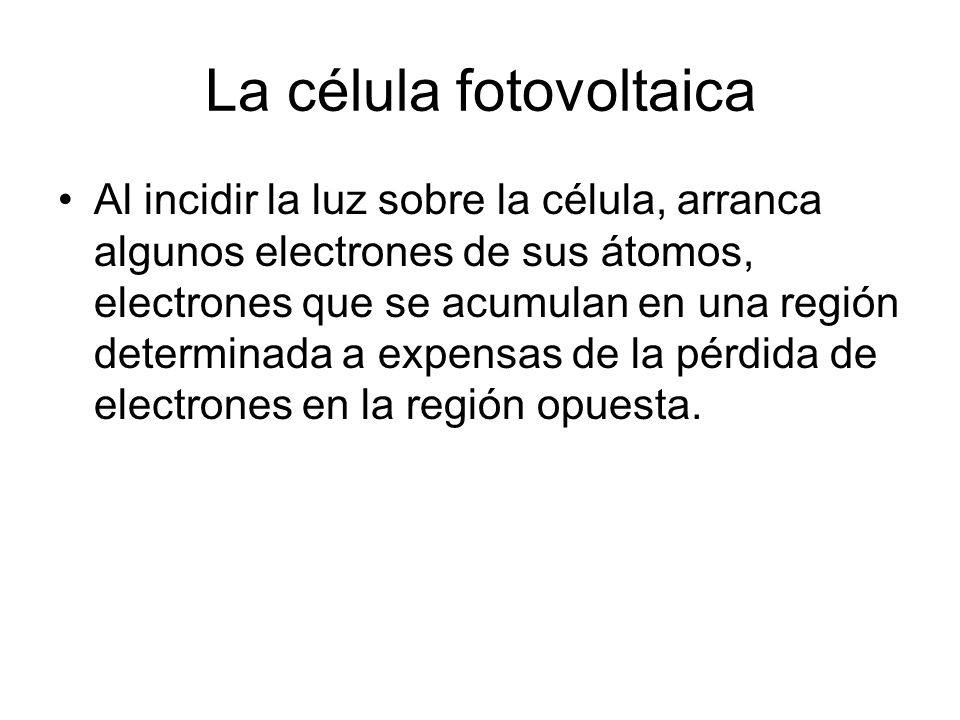

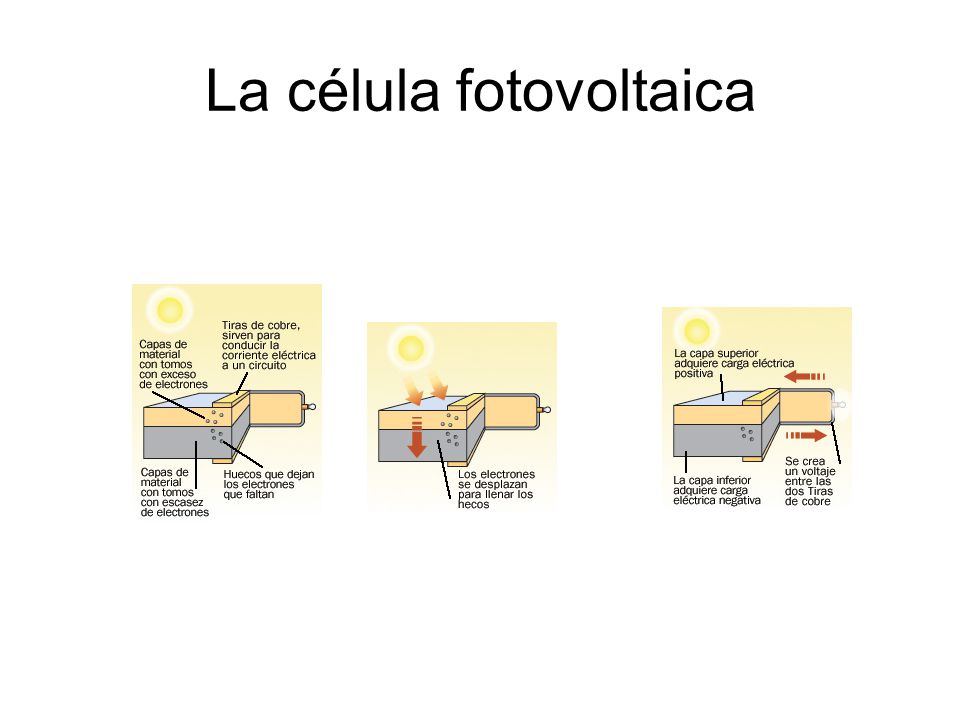

Al incidir la luz sobre la célula, arranca algunos electrones de sus átomos, electrones que se acumulan en una región determinada a expensas de la pérdida de electrones en la región opuesta.

32 La célula fotovoltaica

33 La célula fotovoltaica
