1 Filtros personalizados del software LOGICON Caries Detector
Incluye notas del disertante Filtros personalizados del software LOGICON Caries Detector Dr. David C. Gakenheimer Carestream Dental, LLC correo electrónico: En esta presentación mostramos los filtros de las imágenes para ofrecerle más evidencia visual de lo que podemos encontrar con el detector de caries. Cuando esté listo para pasar a la diapositiva siguiente, haga clic en el botón de avance de diapositiva en su computadora. © Carestream Health, Inc., 2013.

2 Opciones del filtro de imagen
Filtro localizador para verificar que la DEJ se haya encontrado correctamente – usar únicamente después del cálculo Filtro B/C de pantalla completa usar en cualquier momento (antes o después del cálculo) tiene capacidad de memoria por lo que se puede usar la misma configuración en una serie de imágenes Filtro de nitidez, de pantalla completa tiene dos configuraciones Los tres filtros funcionan independientemente para obtener mejores resultados. Al activar un segundo filtro, el primero se desactiva automáticamente. Estos filtros solo afectan la imagen en pantalla - - todavía analizamos el archivo de la imagen sin procesar en todo momento Tenemos tres filtros. Uno es un filtro localizador para resaltar la DEJ en la región de análisis después de haber realizado un cálculo. Los otros dos son filtros de pantalla completa que se pueden utilizar en cualquier momento, antes o después de realizar el cálculo. Es importante que sepa que estos filtros funcionan independientemente. Si uno de los filtros está activo y se trata de activar un segundo filtro, el primer filtro se cierra automáticamente. Por último, es importante que comprenda que estos filtros solo afectan la imagen en pantalla. El archivo de imagen sin procesar se analiza estén estos filtros activos o no.

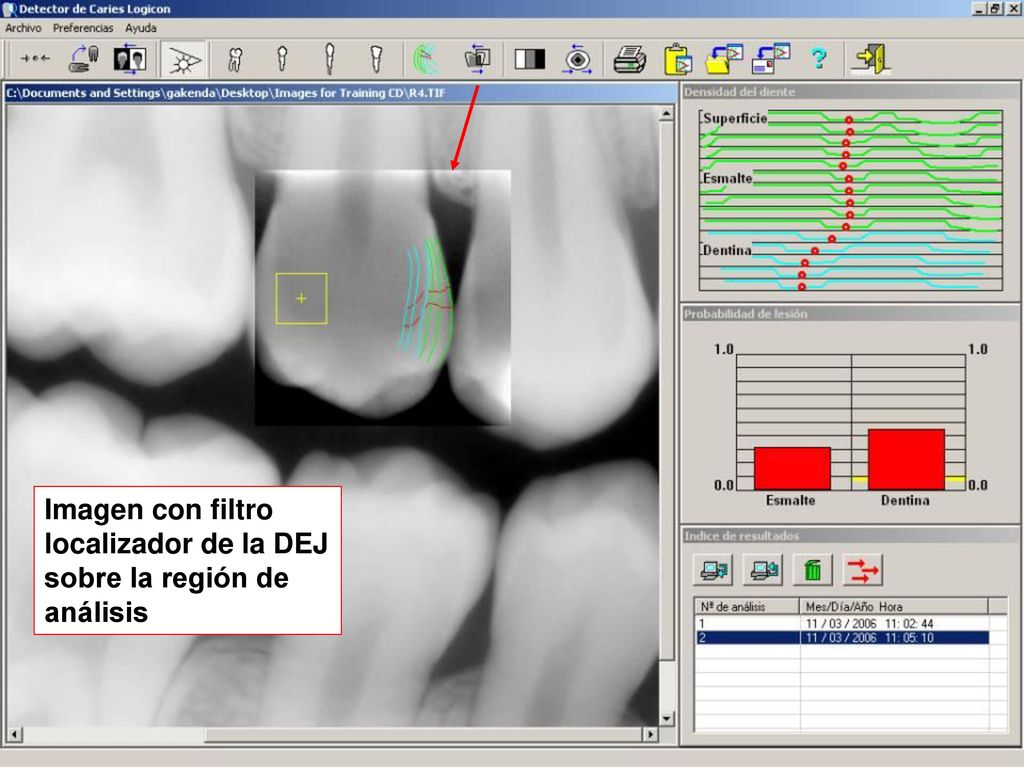

3 Imagen con filtro localizador de la DEJ sobre la región de análisis
El filtro localizador de la DEJ permite mirar la DEJ mejor. Siempre debe activar este filtro después de un cálculo para cerciorarse de que el software encontró la DEJ correcta. De lo contrario, calcule nuevamente. Utilice la modalidad manual para marcar el lugar donde cree que está ubicada la DEJ. En las imágenes subexpuestas puede resultar difícil encontrar la DEJ cuando el ángulo es insuficiente o en una anatomía donde existe muy poca diferencia entre la dentina y el esmalte.

4 Abrir el filtro de brillo/contraste
Cuando se hace clic en el filtro de B/C se abre una ventana con barras deslizantes para ajustar el brillo y el contraste.

5 Ajustar las barras deslizantes al brillo y contraste deseados
Primero use las barras deslizantes para encontrar la mejor configuración de B/C. Si lo desea, puede guardar esta configuración para la próxima imagen. Esto puede resultar muy útil cuando se analiza una serie de imágenes con la misma exposición del mismo paciente. Puede ajustar manualmente la configuración arriba de los valores guardados y no perder lo guardado cuando pase a la próxima imagen. Siempre puede volver a la configuración nula o a la configuración sin filtro haciendo clic en la última barra. Guardar la configuración para la próxima imagen Restablecer a sin filtro

6 Dos niveles de nitidez Haga clic una o dos veces
Nuestro filtro de nitidez es único. No introduce ningún artefacto irrealista. Tiene dos configuraciones. Haga clic en el ícono una o dos veces para ver las dos configuraciones. Si hace clic una tercera vez, pasará a la configuración nula sin filtrado. Nivel 1 Haga clic una tercera vez para regresar a la configuración nula
