1 BLOQUES

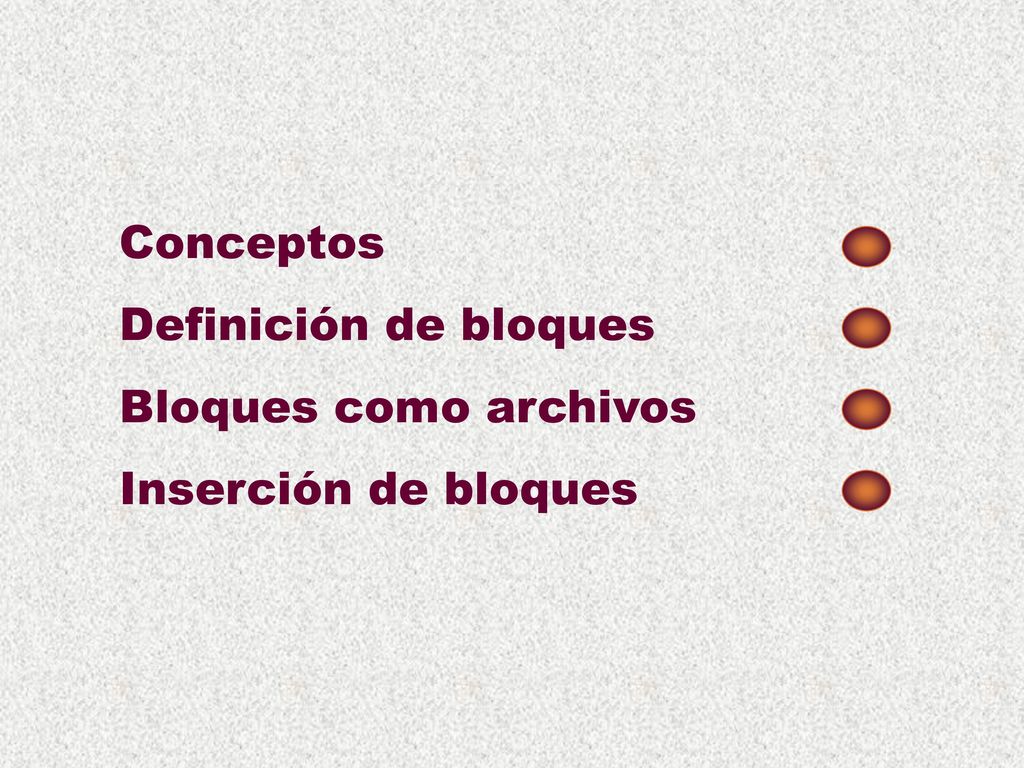

2 Conceptos Definición de bloques Bloques como archivos Inserción de bloques

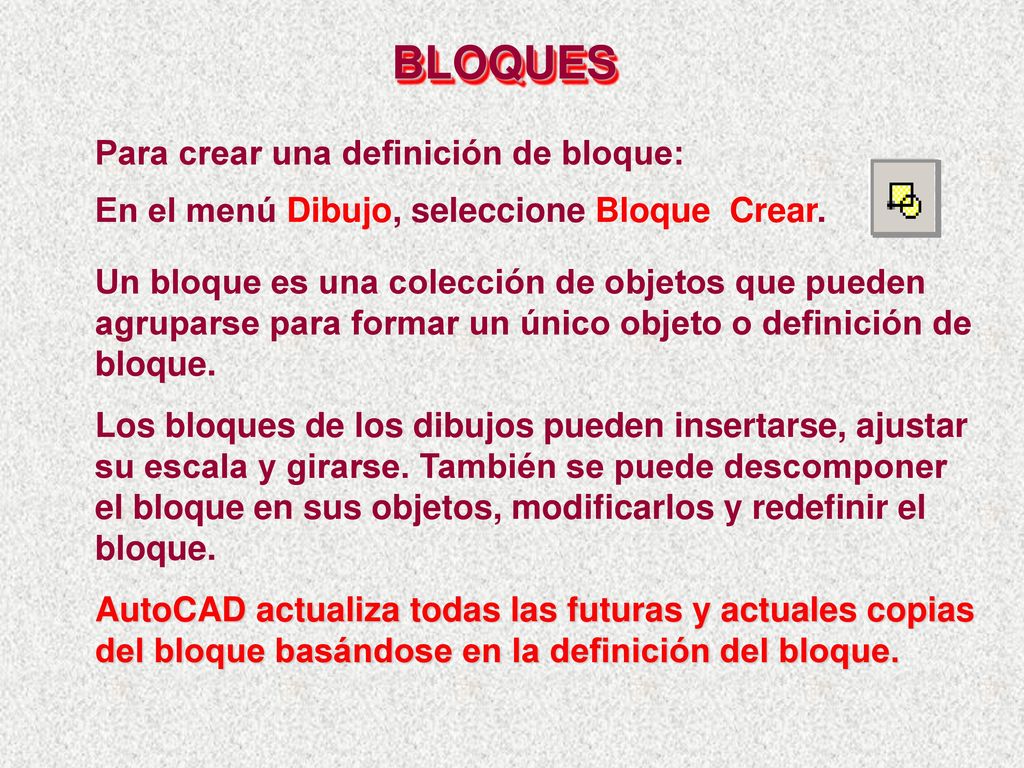

3 BLOQUES Para crear una definición de bloque:
En el menú Dibujo, seleccione Bloque Crear. Un bloque es una colección de objetos que pueden agruparse para formar un único objeto o definición de bloque. Los bloques de los dibujos pueden insertarse, ajustar su escala y girarse. También se puede descomponer el bloque en sus objetos, modificarlos y redefinir el bloque. AutoCAD actualiza todas las futuras y actuales copias del bloque basándose en la definición del bloque.

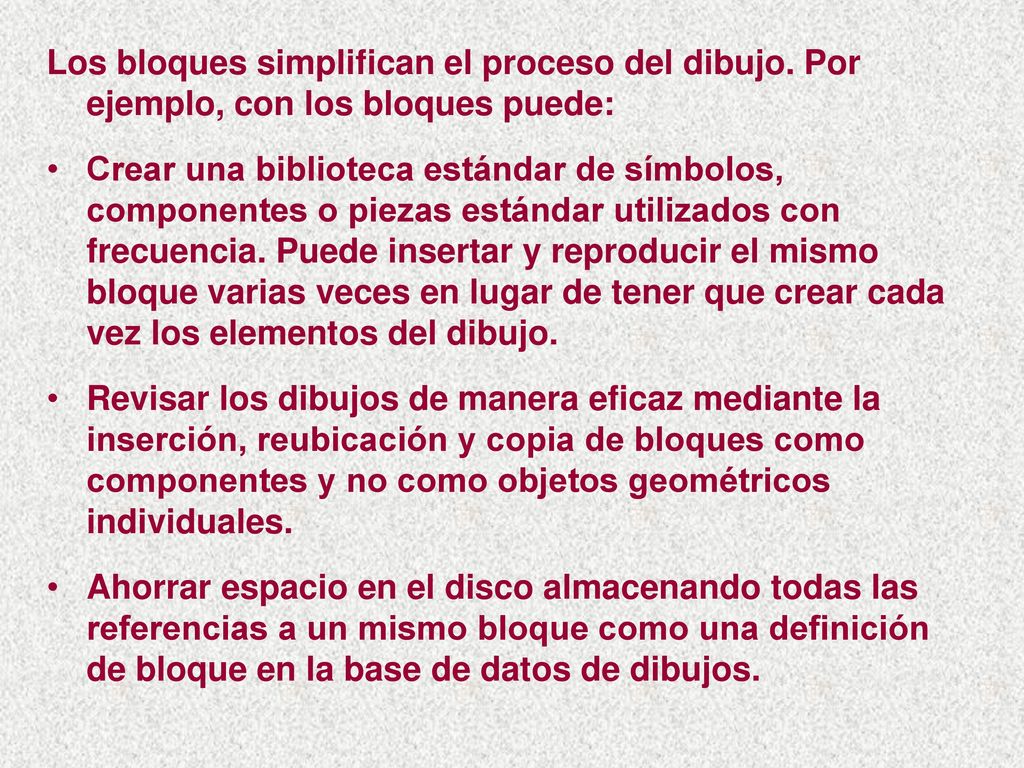

4 Los bloques simplifican el proceso del dibujo
Los bloques simplifican el proceso del dibujo. Por ejemplo, con los bloques puede: Crear una biblioteca estándar de símbolos, componentes o piezas estándar utilizados con frecuencia. Puede insertar y reproducir el mismo bloque varias veces en lugar de tener que crear cada vez los elementos del dibujo. Revisar los dibujos de manera eficaz mediante la inserción, reubicación y copia de bloques como componentes y no como objetos geométricos individuales. Ahorrar espacio en el disco almacenando todas las referencias a un mismo bloque como una definición de bloque en la base de datos de dibujos.

5 En objetos que se reproducen con frecuencia y poseen forma constante y dimensión variable se deben crear bloques con dimensiones unitarias o modulares para facilitar la aplicación del factor de escala durante la inserción. Ejemplo: puertas, ventanas Factores de escala a aplicar X =1.5 Y =1.5 100 150 100 Bloque

6 CREAR BLOQUE Dar nombre al bloque
Selección del punto notable y apropiado (en pantalla) por donde el bloque será insertado Selección de los objetos que componen el bloque CREAR BLOQUE

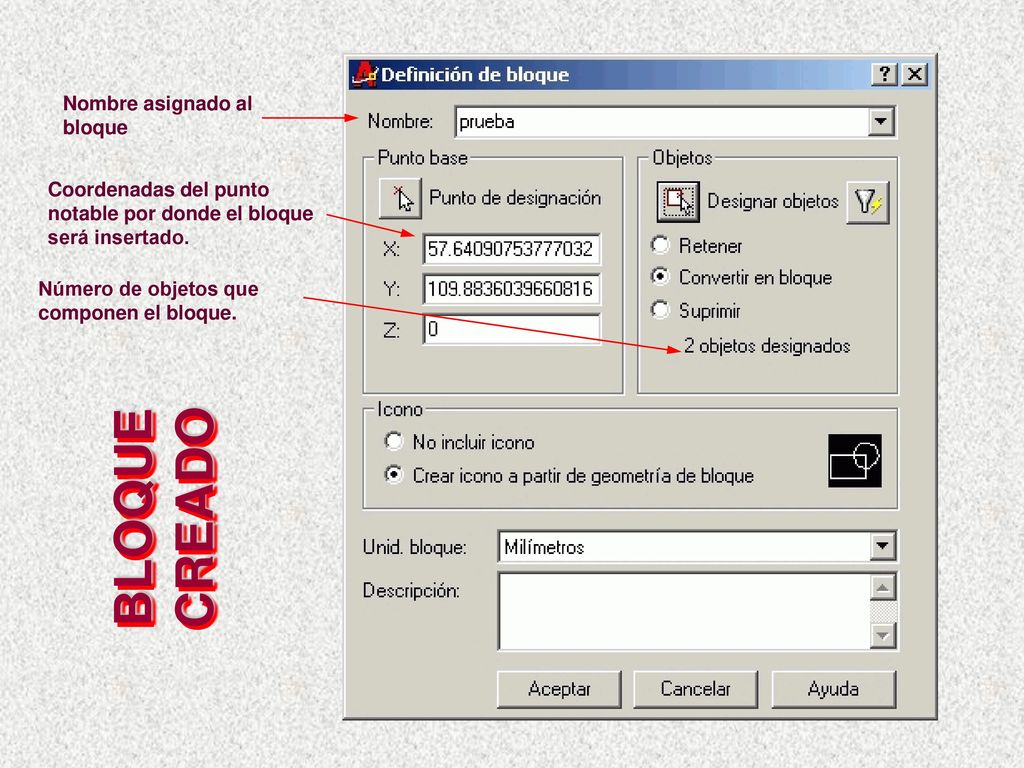

7 BLOQUE CREADO Nombre asignado al bloque
Coordenadas del punto notable por donde el bloque será insertado. Número de objetos que componen el bloque. BLOQUE CREADO

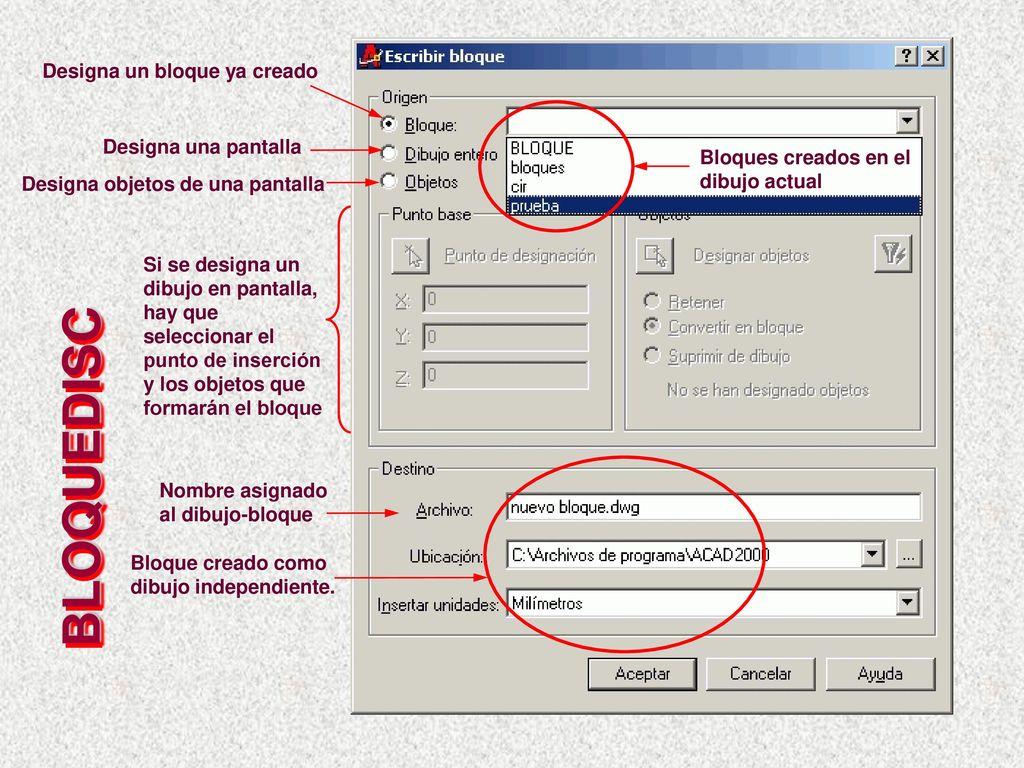

8 BLOQUEDISC Designa un bloque ya creado Designa una pantalla
Bloques creados en el dibujo actual Designa objetos de una pantalla Si se designa un dibujo en pantalla, hay que seleccionar el punto de inserción y los objetos que formarán el bloque BLOQUEDISC Nombre asignado al dibujo-bloque Bloque creado como dibujo independiente.

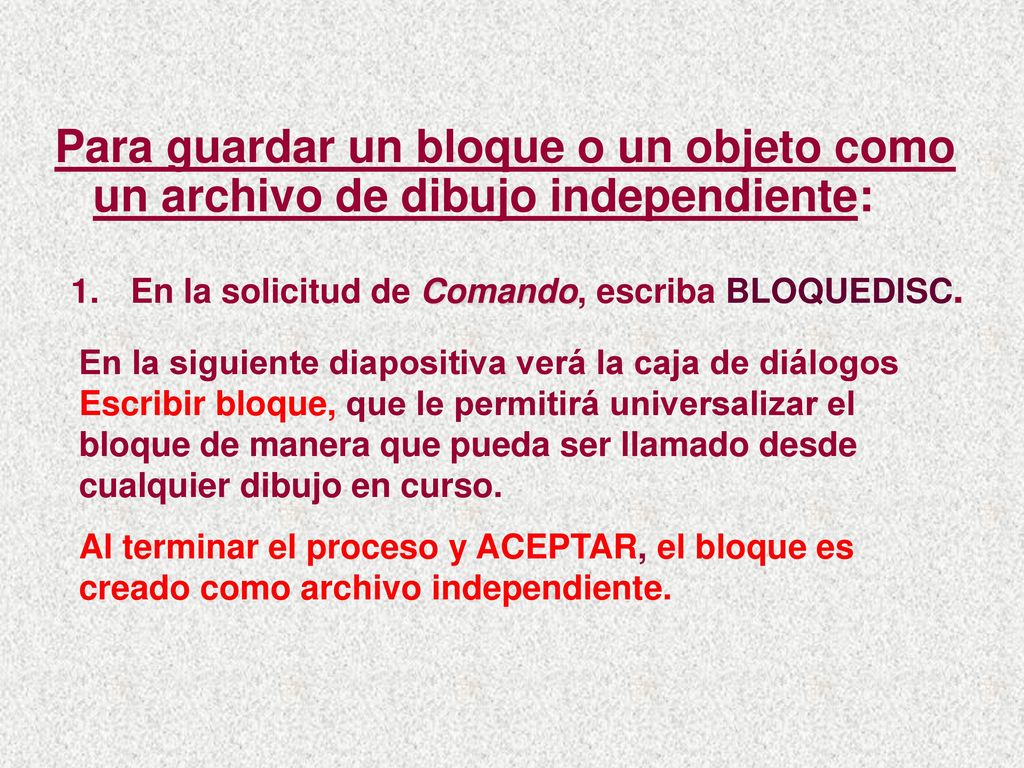

9 Para guardar un bloque o un objeto como un archivo de dibujo independiente:
En la solicitud de Comando, escriba BLOQUEDISC. En la siguiente diapositiva verá la caja de diálogos Escribir bloque, que le permitirá universalizar el bloque de manera que pueda ser llamado desde cualquier dibujo en curso. Al terminar el proceso y ACEPTAR, el bloque es creado como archivo independiente.

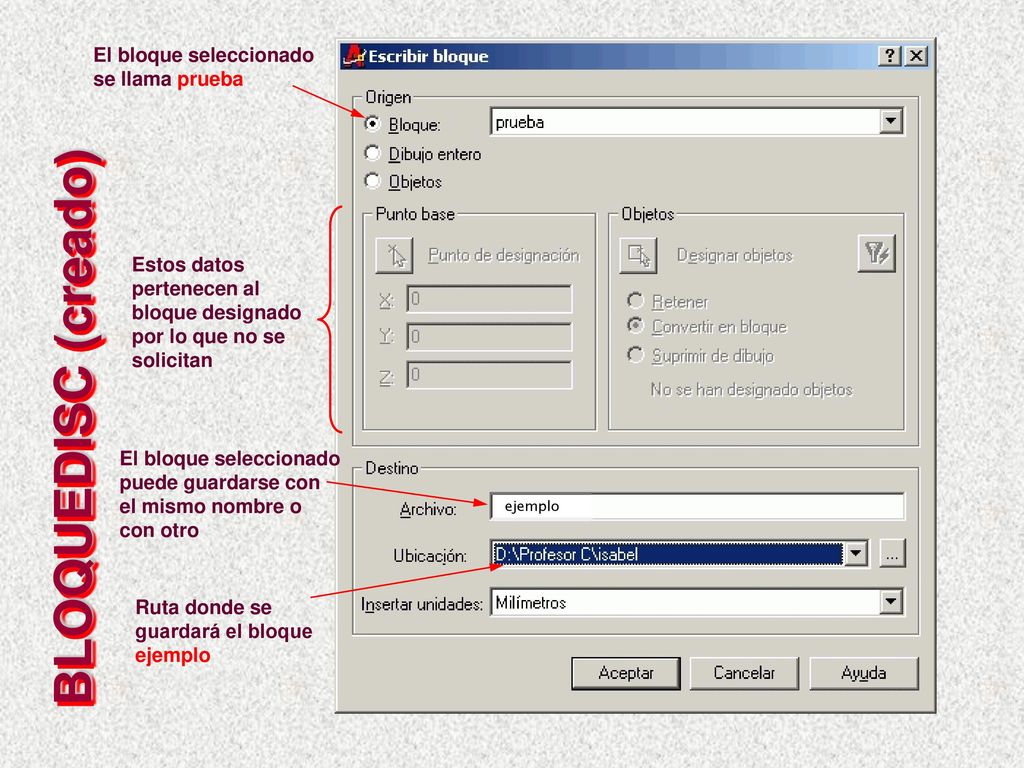

10 BLOQUEDISC (creado) El bloque seleccionado se llama prueba
Estos datos pertenecen al bloque designado por lo que no se solicitan BLOQUEDISC (creado) El bloque seleccionado puede guardarse con el mismo nombre o con otro ejemplo Ruta donde se guardará el bloque ejemplo

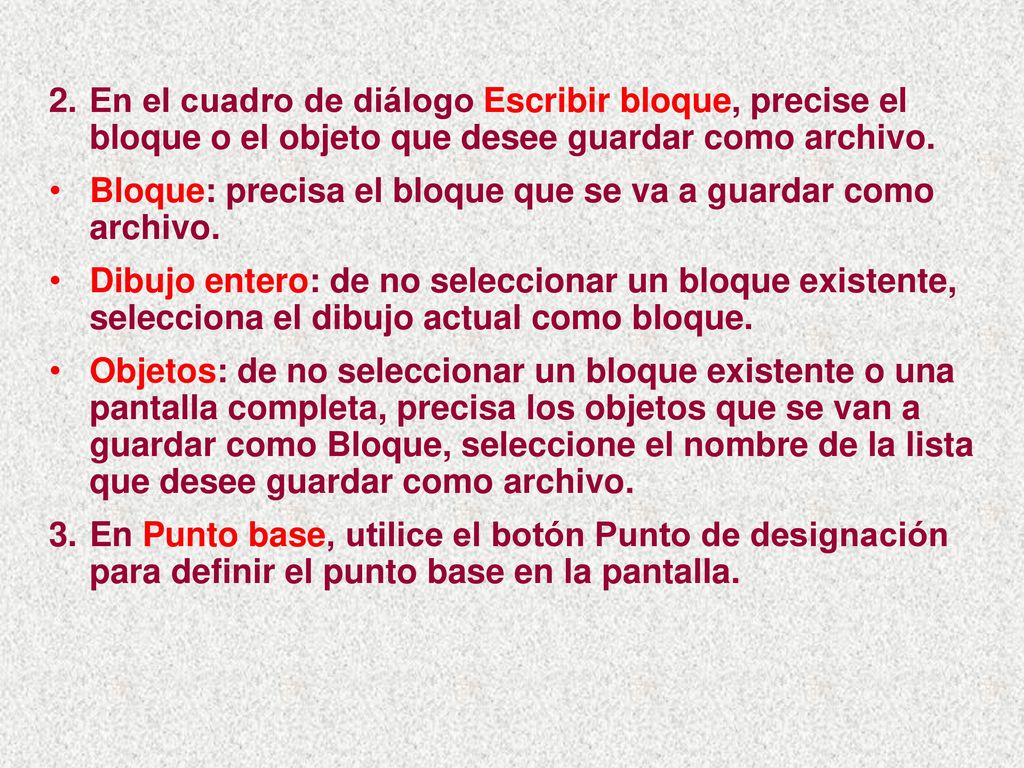

11 En el cuadro de diálogo Escribir bloque, precise el bloque o el objeto que desee guardar como archivo. Bloque: precisa el bloque que se va a guardar como archivo. Dibujo entero: de no seleccionar un bloque existente, selecciona el dibujo actual como bloque. Objetos: de no seleccionar un bloque existente o una pantalla completa, precisa los objetos que se van a guardar como Bloque, seleccione el nombre de la lista que desee guardar como archivo. En Punto base, utilice el botón Punto de designación para definir el punto base en la pantalla.

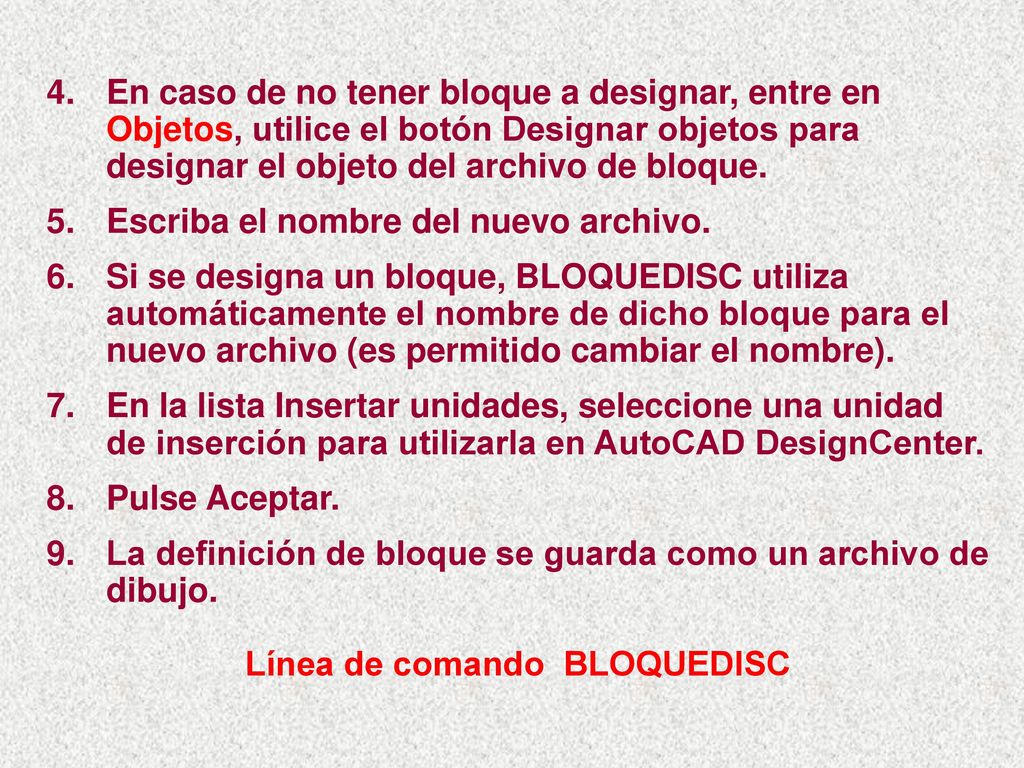

12 Línea de comando BLOQUEDISC
En caso de no tener bloque a designar, entre en Objetos, utilice el botón Designar objetos para designar el objeto del archivo de bloque. Escriba el nombre del nuevo archivo. Si se designa un bloque, BLOQUEDISC utiliza automáticamente el nombre de dicho bloque para el nuevo archivo (es permitido cambiar el nombre). En la lista Insertar unidades, seleccione una unidad de inserción para utilizarla en AutoCAD DesignCenter. Pulse Aceptar. La definición de bloque se guarda como un archivo de dibujo. Línea de comando BLOQUEDISC

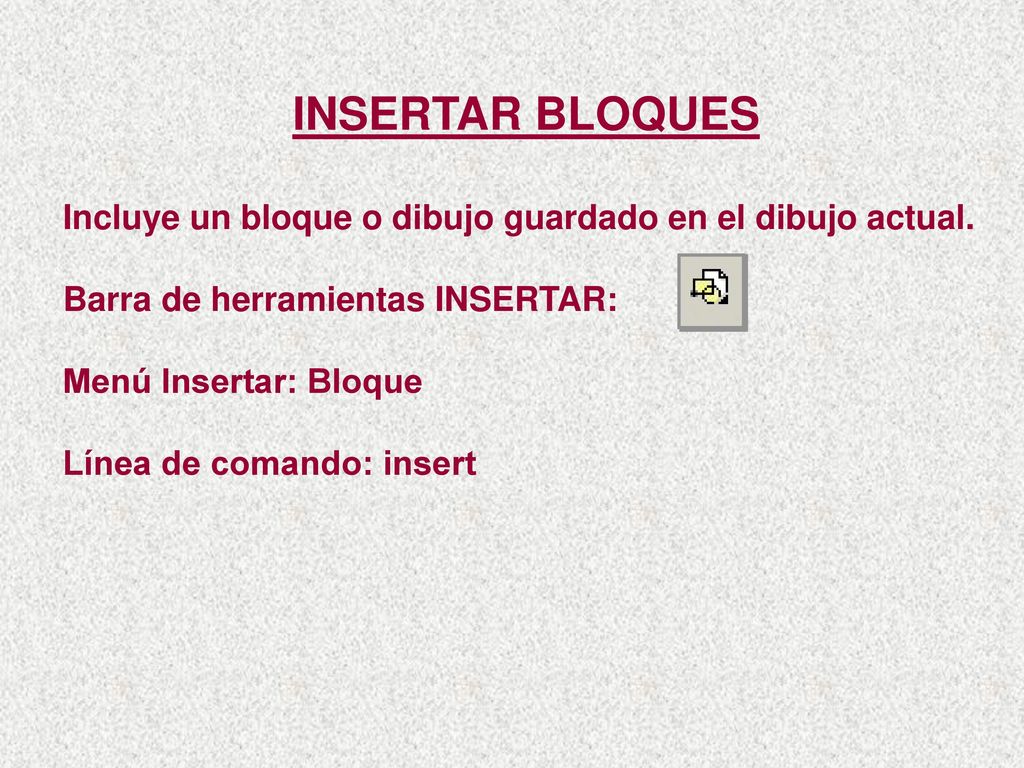

13 INSERTAR BLOQUES Incluye un bloque o dibujo guardado en el dibujo actual. Barra de herramientas INSERTAR: Menú Insertar: Bloque Línea de comando: insert

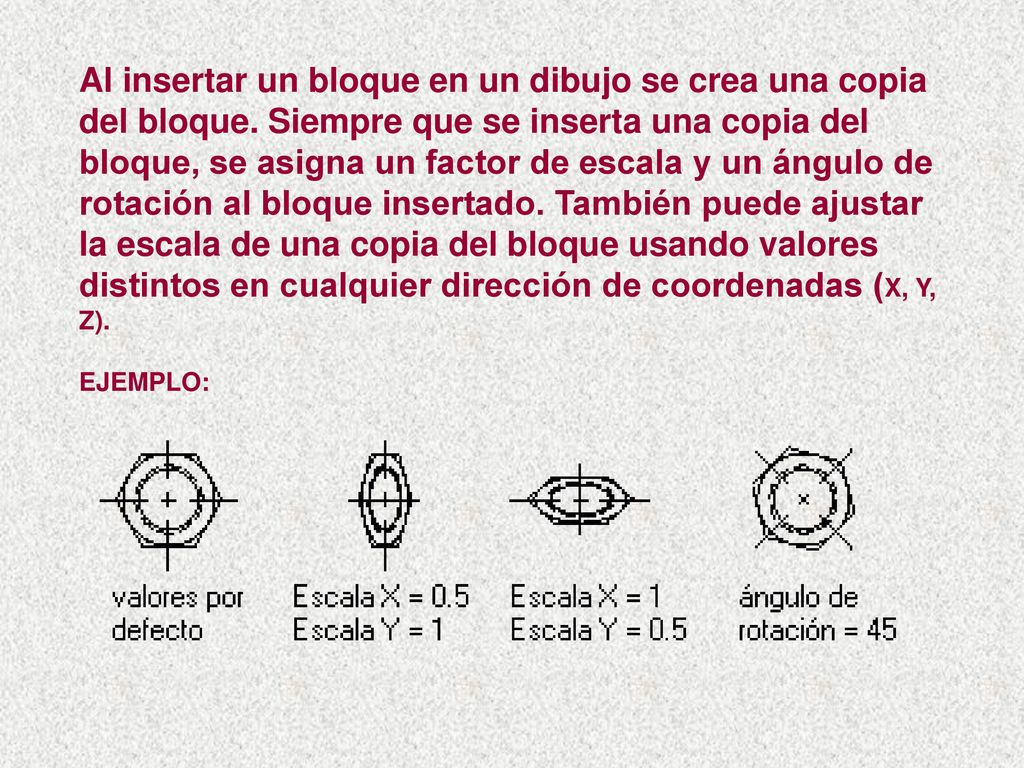

14 Al insertar un bloque en un dibujo se crea una copia del bloque
Al insertar un bloque en un dibujo se crea una copia del bloque. Siempre que se inserta una copia del bloque, se asigna un factor de escala y un ángulo de rotación al bloque insertado. También puede ajustar la escala de una copia del bloque usando valores distintos en cualquier dirección de coordenadas (X, Y, Z). EJEMPLO:

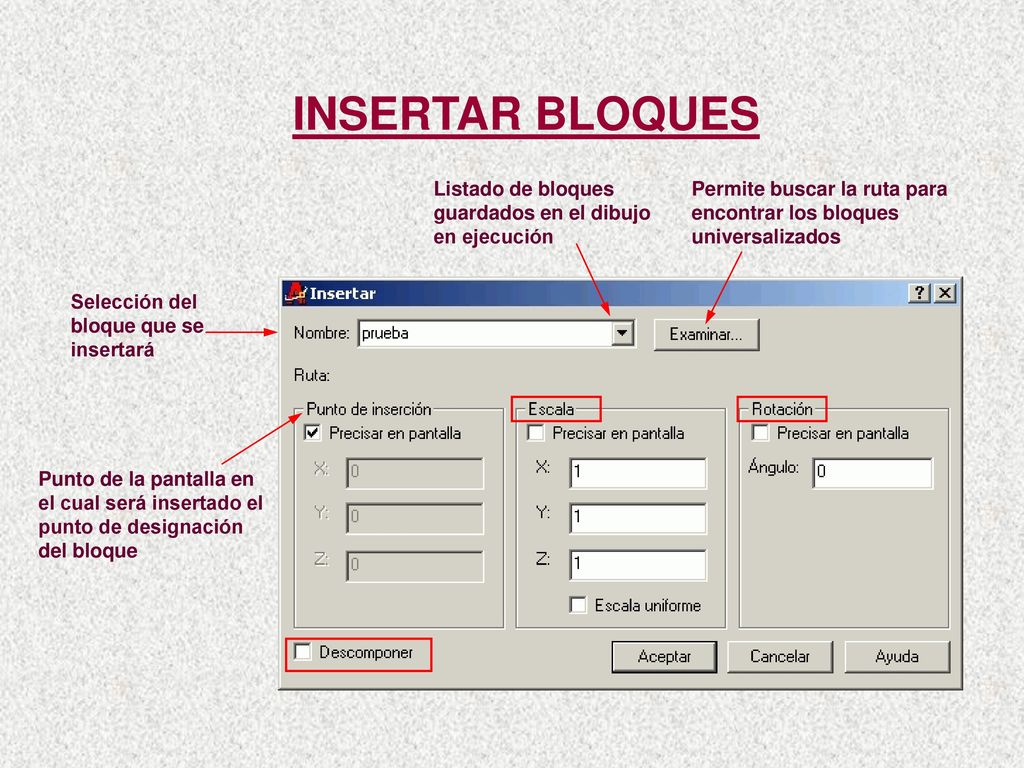

15 INSERTAR BLOQUES Listado de bloques guardados en el dibujo en ejecución Permite buscar la ruta para encontrar los bloques universalizados Selección del bloque que se insertará Punto de la pantalla en el cual será insertado el punto de designación del bloque

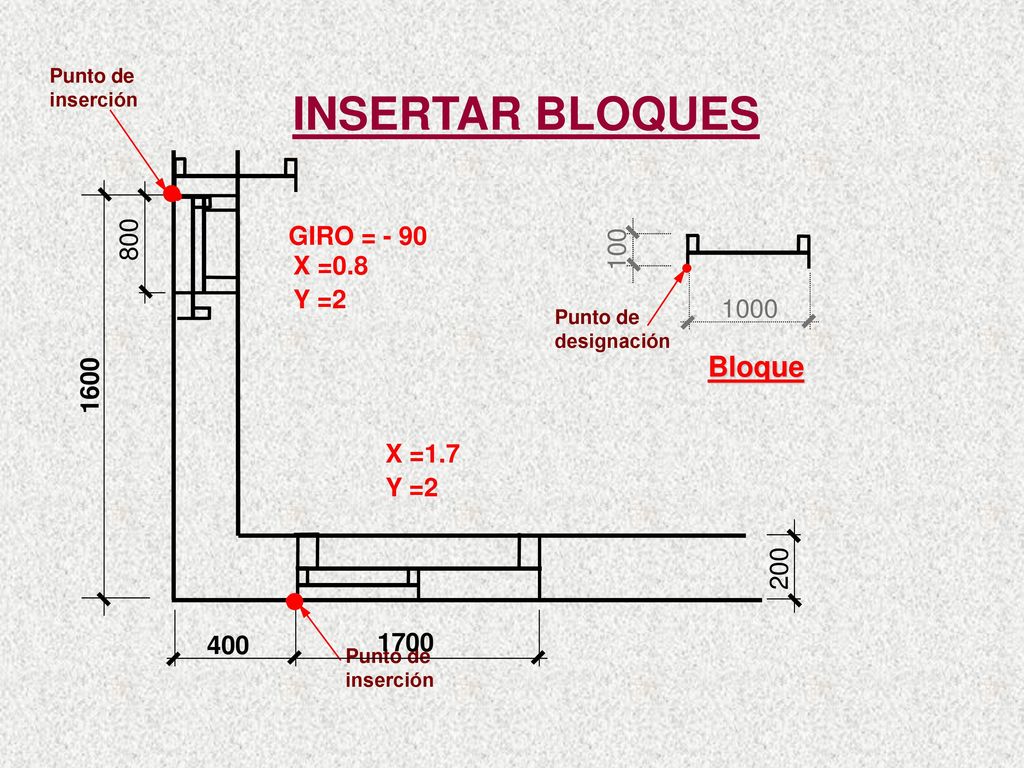

16 INSERTAR BLOQUES Bloque 800 GIRO = - 90 100 X =0.8 Y =2 1000 1600
Punto de inserción INSERTAR BLOQUES 1600 800 100 GIRO = - 90 X =0.8 Y =2 Punto de designación 1000 Bloque X =1.7 Y =2 200 400 Punto de inserción 1700
