Análisis de ejemplos del Software LOGICON Caries Detector

Presentación del tema: "Análisis de ejemplos del Software LOGICON Caries Detector"— Transcripción de la presentación:

1 Análisis de ejemplos del Software LOGICON Caries Detector
Incluye notas del disertante Análisis de ejemplos del Software LOGICON Caries Detector Dr. David C. Gakenheimer Carestream Dental, LLC correo electrónico: Hola, una vez más, soy David Gakenheimer, uno de los inventores del Detector de caries de Logicon. Los voy a guiar a través de una serie de ejemplos de problemas para mostrarles cómo usar este programa. Si no han visto la presentación de introducción, les sugiero la miren antes de comenzar con esta. Cuando esté listo para pasar a la diapositiva siguiente, haga clic en el botón de avance de diapositiva. © Carestream Health, Inc., 2013

2 Abriendo Logicon en Kodak Dental Imaging (KDI)
Kodak tiene un ícono en su software para lanzar el programa de Logicon. El programa de Logicon no está cargado en la computadora si el ícono no está presente o aparece atenuado. Primero tendrá que cargar el programa. Ícono de Logicon Abriendo Logicon en Kodak Dental Imaging (KDI)

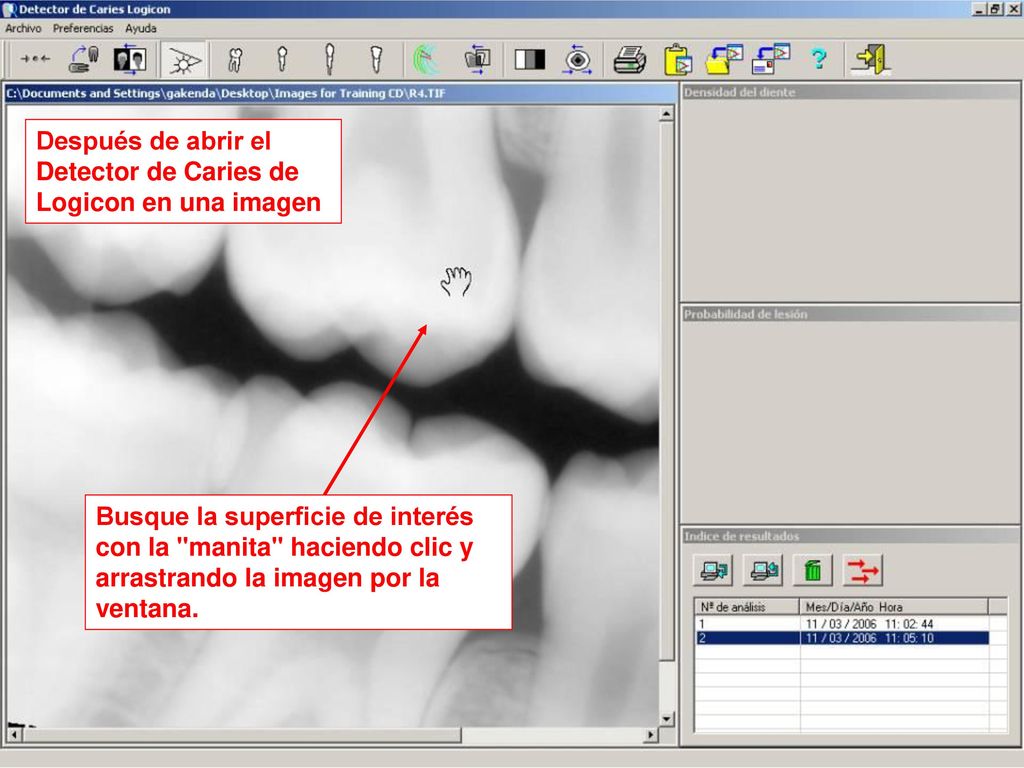

3 Después de abrir el Detector de Caries de Logicon en una imagen
Después de abrir Logicon en la imagen, el puntero del ratón es la "manita". Si hace clic con el botón izquierdo y lo mantiene apretado, puede arrastrar la imagen en este marco al centro de la superficie de interés. Según la resolución de su pantalla y de la imagen, parte de la imagen puede quedar fuera de pantalla y deberá moverla para poder ver la superficie. (Recomendamos una resolución de pantalla de por lo menos 1024 por 768 pixeles para que la mayor parte de la imagen sea visible en la pantalla.) Busque la superficie de interés con la "manita" haciendo clic y arrastrando la imagen por la ventana.

4 Superficies de interés
Si estas son las superficies de interés, arrástrelas al centro de la pantalla.

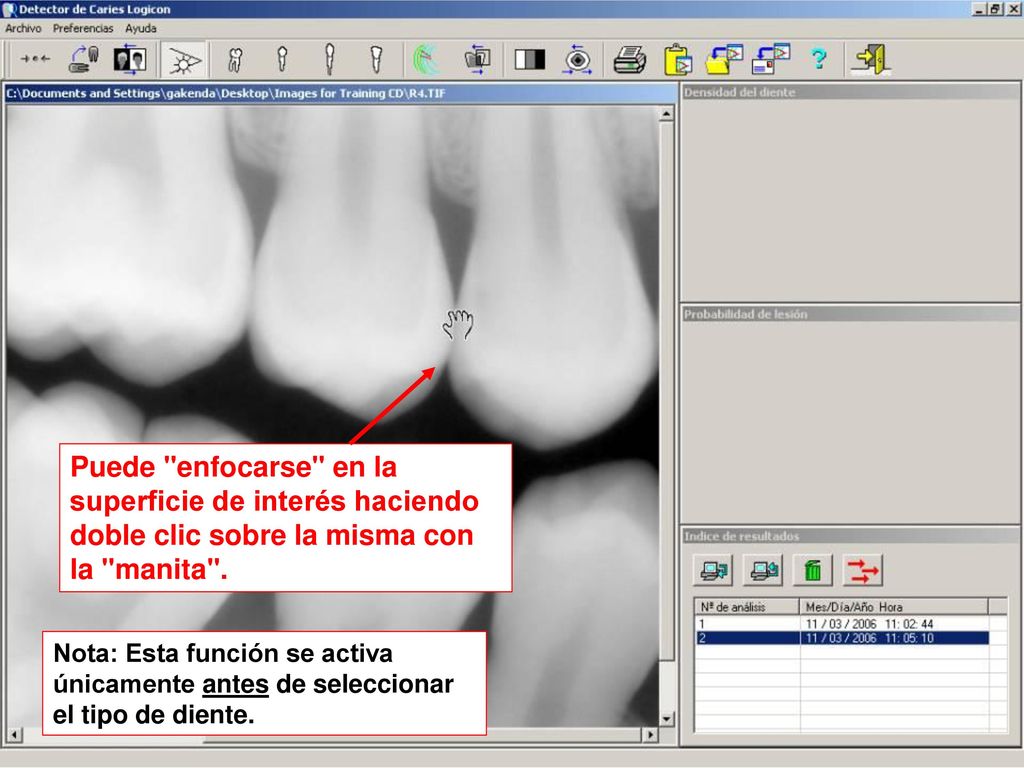

5 Puede "enfocarse" en la superficie de interés haciendo doble clic sobre la misma con la "manita".
Puede enfocarse en estas superficies haciendo doble clic con la "manita" en la región de las superficies. Nota: Esta función se activa únicamente antes de seleccionar el tipo de diente.

6 Mejor vista para analizar y para mostrar al paciente
Esto es lo que se ve cuando se hace doble clic. Puede volver a la imagen original haciendo doble clic nuevamente en cualquier lugar de la imagen. Mejor vista para analizar y para mostrar al paciente

7 Para comenzar el análisis, seleccione el tipo de diente
Para comenzar el análisis, debe seleccionar el tipo de diente. Los análisis dependen del tipo de diente.

8 Abrir la herramienta-V en dos pasos
1. Haga clic con el botón izquierdo en la estrella en el centro del diente (entre la cámara pulpar y la superficie de oclusión) y manténgala apretada. Abrir la herramienta-V en dos pasos Radiolucencia sospechosa Después de seleccionar el tipo de diente, el puntero del ratón Logicon cambia de una manita a una "estrella". Hacer clic con la estrella en el centro del diente, aproximadamente en la mitad de lo que sería la distancia entre la superficie de oclusión y la cámara pulpar en el centro de la dentina. Mantenga apretado el botón del ratón y arrastre hacia la superficie de interés. 2. Arrastre la estrella hacia la superficie

9 Posición final de la herramienta-V
Nota: La herramienta-V se debe abrir en la superficie proximal, entre la CEJ y la superficie de oclusión con radiolucencia sospechosa en el centro, con material de diente sano a ambos lados. Posición final de la herramienta-V Unión de la CEJ Radiolucencia sospechosa Inicio de superfice de oclusión Continúe arrastrando la estrella hasta que la herramienta-V se abra en un punto donde abarque la superficie proximal de interés con uno de los lados de la V justo adentro de la superficie de oclusión y el otro lado justo adentro de la Unión de cemento-esmalte (CEJ). Si hay un radiolucencia de interés en particular en la superficie proximal, trate de abarcarla en el centro de la herramienta-V donde haya material de diente sano en ambos lados. (En estos análisis, se compara el material dental sano con el material malo.) También, es importante tratar de excluir las radiolucencias oscuras en la superficie de oclusión y alrededor de la unión de cemento-esmalte (CEJ) que probablemente se deben a material dental muy delgado y no a caries. Si existe alguna duda, debe inspeccionar el diente directamente. Este programa no puede diferenciar entre la superficie delgada del diente y las caries. Ambas aparecen como radiolucencias oscuras. Cuando coloca la herramienta-V en posición, suelte el botón del ratón y el software se ejecuta automáticamente. El cálculo se inicia automáticamente cuando se suelta el botón del ratón

10 Resultado final con tres asistentes de diagnóstico
2. Variación en la densidad del diente con patrón de bajas en el esmalte y en la dentina Resultado final con tres asistentes de diagnóstico 1. Contorno de las caries (borde de las bajas de densidad) 3. Probabilidad de lesión presente basada en la comparación de características de esta imagen con la base de datos de lesiones conocidas Después de abrir la herramienta-V en la superficie proximal de interés, el programa se ejecuta automáticamente y aparecen tres asistentes de diagnóstico que trabajan juntos. Incluyen 1. un delineamiento de la región cariada en el diente; 2. la variación de densidad en la región cariada y 3. la probabilidad de caries presentes que se fundamenta en una comparación que se hace contra la base de datos incorporada en el programa. En este ejemplo, hay caries en la dentina. Se puede ver el delineamiento del diente, las bajas correspondientes en los trazados de densidad. La probabilidad está bien por arriba del umbral de decisión para las caries de dentina. Estas ventanas se describen en más detalle en la presentación de Introducción. Recomiendo que la repasen nuevamente.

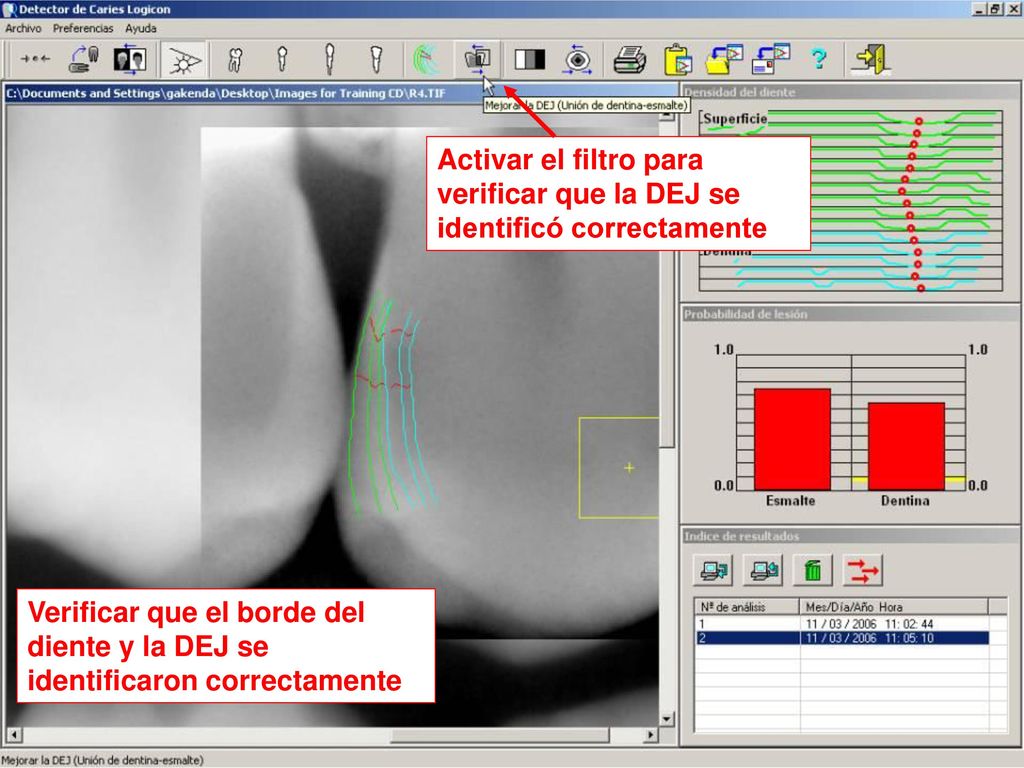

11 Activar el filtro para verificar que la DEJ se identificó correctamente
Después de completar el análisis, debe verificar visualmente que el borde del diente y la unión de dentina y esmalte (DEJ) se hayan identificado correctamente. La primera línea verde debe estar sobre el borde del diente y la primera línea azul sobre la unión de dentina y esmalte (DEJ). El programa tiene un filtro que ayuda a encontrar la DEJ. Este filtro se debe usar después de hacer el cálculo. Verificar que el borde del diente y la DEJ se identificaron correctamente

12 Alterna las funciones "activar" y "desactivar" para ver mejor la DEJ y las caries
Puede alternar las funciones de Logicon, activar y desactivar la imagen para ver mejor la unión de dentina y esmalte (DEJ) y las caries.

13 Haga clic aquí para guardar el análisis
Los resultados se pueden guardar para verlos en el futuro y compararlos con un análisis similar de una imagen tomada más adelante si el tratamiento no es apropiado en esa oportunidad. Haga clic aquí para guardar el análisis

14 Haga doble clic en cualquier lugar de la imagen anterior para ver todos los dientes nuevamente. El análisis se realiza mientras hace clic para acercar o alejar el campo de visión. Después de hacer un análisis, puede alejar la imagen para ver todos los dientes nuevamente. El análisis quedará a la vista mientras acerca o aleja la imagen.

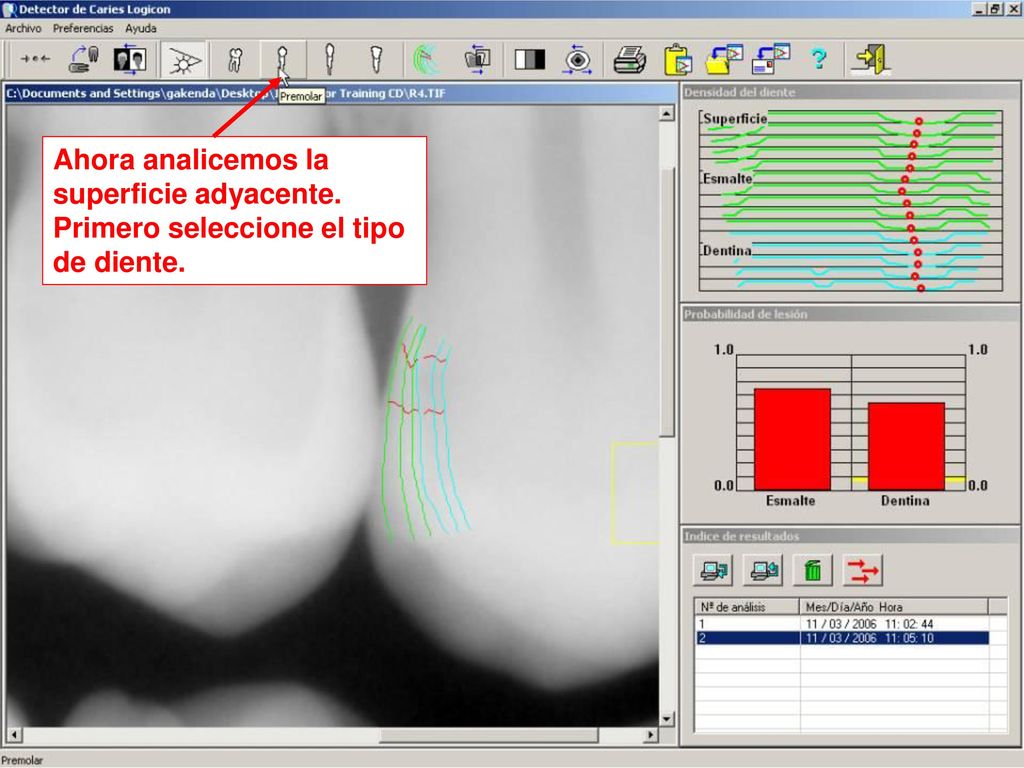

15 Ahora analicemos la superficie adyacente
Ahora analicemos la superficie adyacente. Primero seleccione el tipo de diente. Para comenzar otro análisis, haga clic sobre el tipo de diente.

16 Abrir la herramienta-V
2. Arrastre la estrella hacia la superficie Siga los mismos pasos que realizara en la primera superficie. Haga clic con la estrella en el centro del diente, aproximadamente en la mitad de lo que sería la distancia entre la cámara pulpar y la superficie de oclusión, y arrastre el puntero hacia la superficie de interés. 1. Haga clic aquí con la estrella

17 Posición final de la herramienta-V — soltar el botón del ratón y el cálculo se ejecuta automáticamente Abarque la superficie proximal de interés entre la superficie de oclusión y la CEJ. Suelte el botón.

18 Una vez más, caries en la dentina
Una vez más, tiene tres asistentes de diagnóstico para mostrarle las caries en la superficie. Una vez más han penetrado la dentina, pero la correlación con la base de datos no es lo suficientemente fuerte como la superficie adyacente que acabamos de ver. Observe también que las bajas de densidad no son tan anchas ni profundas como en el ejemplo anterior, y que la región de caries en el diente es más angosta.

19 Activar el filtro para verificar que la DEJ se identificó correctamente
Una vez más, cerciórese de que el borde del diente y la unión de dentina y esmalte (DEJ) se identificaron correctamente. Use el filtro DEJ para resaltar la DEJ. Verificar que el borde del diente y la DEJ se identificaron correctamente

20 Ajuste de la región de interés (ROI)
Nota: las bajas de densidad son más grandes y la probabilidad es mayor Cuando Logicon hace el cálculo, en realidad efectúa nueve cálculos independientes adentro de la caja amarilla y muestra el mejor resultado (la correlación más sólida de las caries con la base de datos). Además, puede arrastrar manualmente la herramienta-V tomando su ápice con el ratón y arrastrándolo. Verá que los cálculos se actualizan inmediatamente. Tome el resultado que considera ser la mejor descripción del patrón de caries. Es importante observar la densidad de las bajas a medida que se forman. El programa sólo puede resaltar una banda de bajas de densidad por vez, y las posibilidades que se muestran coinciden con ese patrón de bajas. Cuando mueve la herramienta-V, si el programa salta a otra banda de bajas, las probabilidades pueden cambiar significativamente porque ahora está siguiendo una banda de caries diferente que puede no penetrar tan profundamente (o que penetre más). Mueva la herramienta-V adentro de la caja amarilla haciendo clic aquí y arrastrando el ápice. Los cálculos se actualizan con el movimiento de la herramienta-V.

21 Haga clic aquí para guardar el resultado
Nuevamente, los resultados se pueden guardar. Haga clic aquí para guardar el resultado

22 Opción: Haga clic aquí para borrar el análisis
En cualquier momento puede hacer doble clic en la imagen para volver a la vista panorámica donde se pueden ver todos los dientes. Cualquier resultado que se muestre en pantalla aparecerá en la vista panorámica también. También puede despejar un análisis en cualquier momento para eliminarlo de la pantalla. Opción: Haga clic en cualquier lugar de la imagen para volver a la vista panorámica de los dientes

23 Mostrar análisis anteriores
Haga clic aquí para que las flechas apunten a las superficies que se analizaron anteriormente. Las flechas resaltan las superficies analizadas y guardadas. Estas flechas pueden alternar entre activar y desactivar en cualquier momento.

24 Haga clic aquí para obtener una imagen más nítida (dos niveles)
Haga clic aquí para ajustar el brillo y el contraste de toda la imagen (use las barras de desplazamiento para guardar los valores para la próxima imagen) Haga clic aquí para obtener una imagen más nítida (dos niveles) La imagen que pasa a Logicon nunca debe estar filtrada para así lograr la mayor cantidad de grises para analizar. Muchos filtros anulan los tonos de gris de la imagen. Sin embargo, el programa cuenta con su propio conjunto de filtros para mejorar la visualización de la imagen sin afectar el archivo de datos que se analiza. Los filtros trabajan independientemente. Puede cambiar el brillo y el contraste, o regular la nitidez, pero no hacer ambas cosas al mismo tiempo. Nota: Sólo uno de estos filtros funciona por vez. Al hacer clic en uno de ellos se elimina lo que tenía el anterior.

25 Imagen después de usar el filtro de nitidez
Con el filtro activado, las caries y DEJ son más visibles en las superficies de interés Tal como se muestra en este ejemplo, a veces los filtros mejoran la capacidad para ver la región cariada. Los filtros para pantalla completa se pueden utilizar antes o después de hacer el cálculo.

26 Imagen con brillo y contraste ajustado
Con el ajuste del filtro de brillo y contraste las caries son más visibles en las superficies de interés El filtro de brillo y contraste y el filtro de nitidez tienen diferentes efectos en imágenes diferentes. Pruebe los dos.

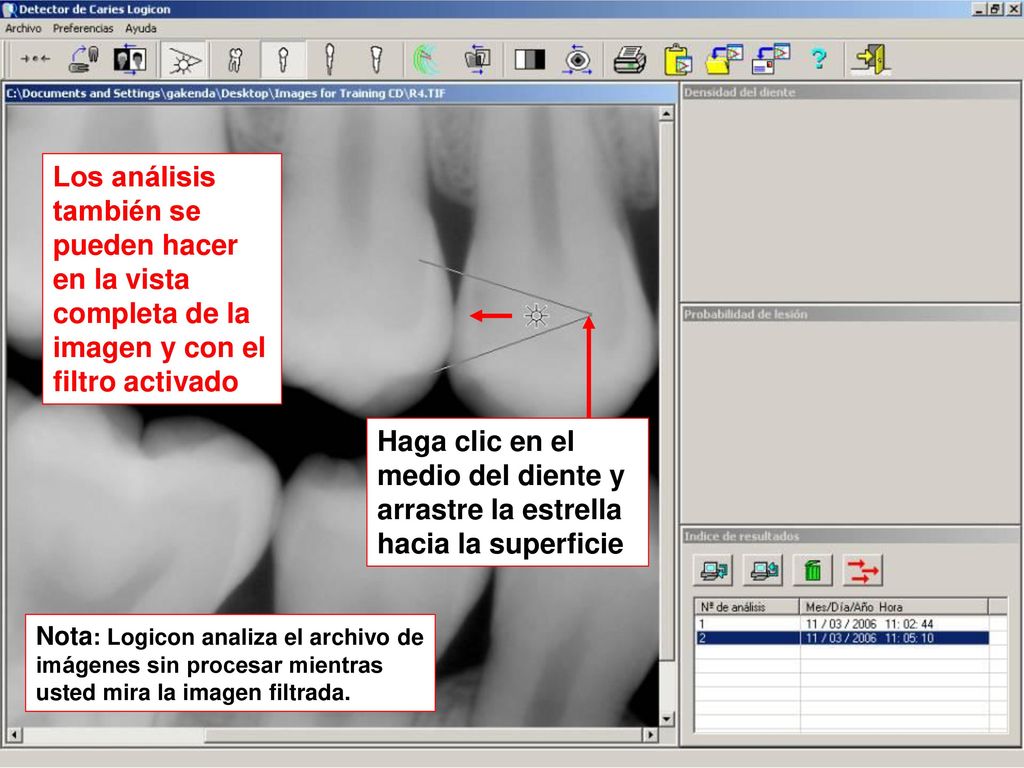

27 Los análisis también se pueden hacer en la vista completa de la imagen y con el filtro activado
Haga clic en el medio del diente y arrastre la estrella hacia la superficie Los análisis se pueden hacer en la vista panorámica de una imagen así como después de enfocar la superficie. Nota: Logicon analiza el archivo de imágenes sin procesar mientras usted mira la imagen filtrada.

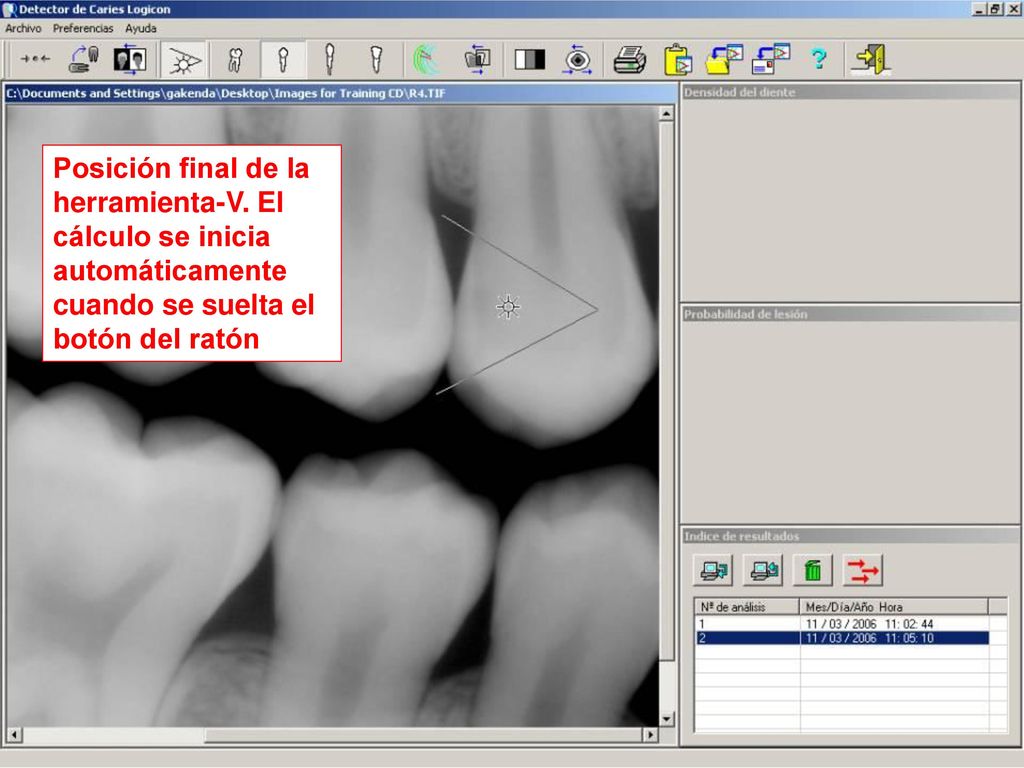

28 Posición final de la herramienta-V
Posición final de la herramienta-V. El cálculo se inicia automáticamente cuando se suelta el botón del ratón Abarque la superficie proximal de interés.

29 Resultado final Este es el resultado final. Es importante saber que, aunque usted está mirando la imagen filtrada, el programa analizó el archivo de datos sin procesar. Nota: Logicon analizó el archivo de imágenes sin procesar mientras usted miraba la imagen filtrada.

30 Haga clic aquí para ver Lo que debe y lo que no debe hacer
Haga clic aquí para abrir "Pasos sencillos" para la operación del programa Haga clic aquí para ver Lo que debe y lo que no debe hacer Seleccione el ícono del signo de preguntas para recordar los pasos para iniciar el programa y cómo utilizar la herramienta-V.

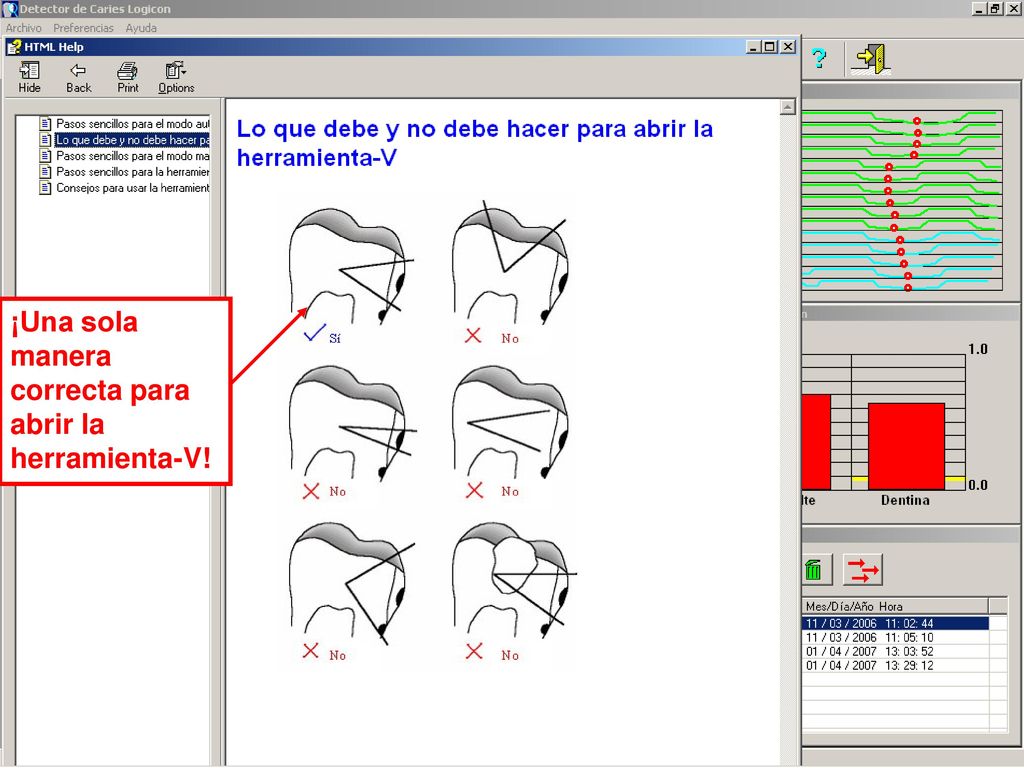

31 ¡Una sola manera correcta para abrir la herramienta-V!
Acá se muestra lo que debe y no debe hacer para abrir la herramienta-V. Observe que existe una sola manera correcta para hacerlo.

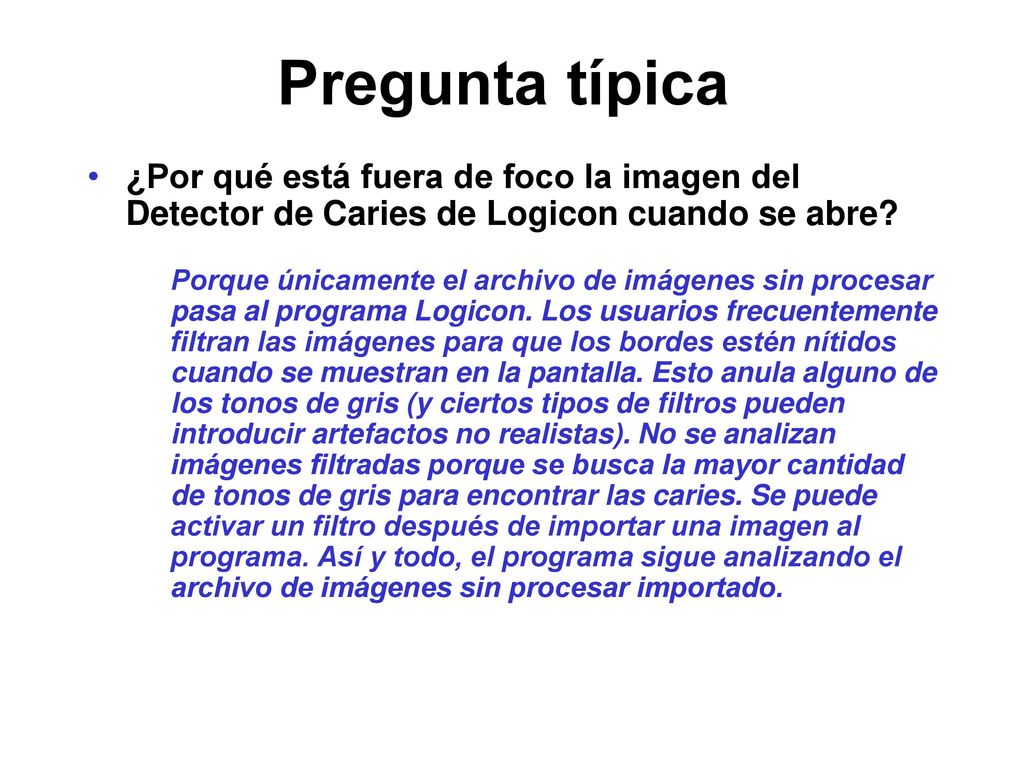

32 Pregunta típica ¿Por qué está fuera de foco la imagen del Detector de Caries de Logicon cuando se abre? Porque únicamente el archivo de imágenes sin procesar pasa al programa Logicon. Los usuarios frecuentemente filtran las imágenes para que los bordes estén nítidos cuando se muestran en la pantalla. Esto anula alguno de los tonos de gris (y ciertos tipos de filtros pueden introducir artefactos no realistas). No se analizan imágenes filtradas porque se busca la mayor cantidad de tonos de gris para encontrar las caries. Se puede activar un filtro después de importar una imagen al programa. Así y todo, el programa sigue analizando el archivo de imágenes sin procesar importado. Ésta es la pregunta que se hace con más frecuencia. KDI sólo pasa las imágenes sin filtrar a Logicon, aunque usted esté mirando una imagen filtrada en KDI. Es por ello que al principio la imagen no se ve nítidamente. Pero, como mostramos al principio, existen filtros para hacer la imagen más nítida.

33 ¿Por qué usar el modo manual de LCD?
Algunos tipos de análisis requieren el uso del modo manual y delinear el borde dental y la unión de dentina y esmalte (DEJ). Esto sucede con (a) dientes que se superponen, (b) dientes con restauraciones, (c) imágenes con bajas subexpuestas y donde la DEJ es muy difícil de ver, y (d) superficies con cúspides o surcos poco comunes en la región de análisis. La mayoría de las veces se puede usar la herramienta-V, también llamada "modo automático". Existen algunos casos excepcionales donde no se la puede utilizar y que se describen en esta tabla.

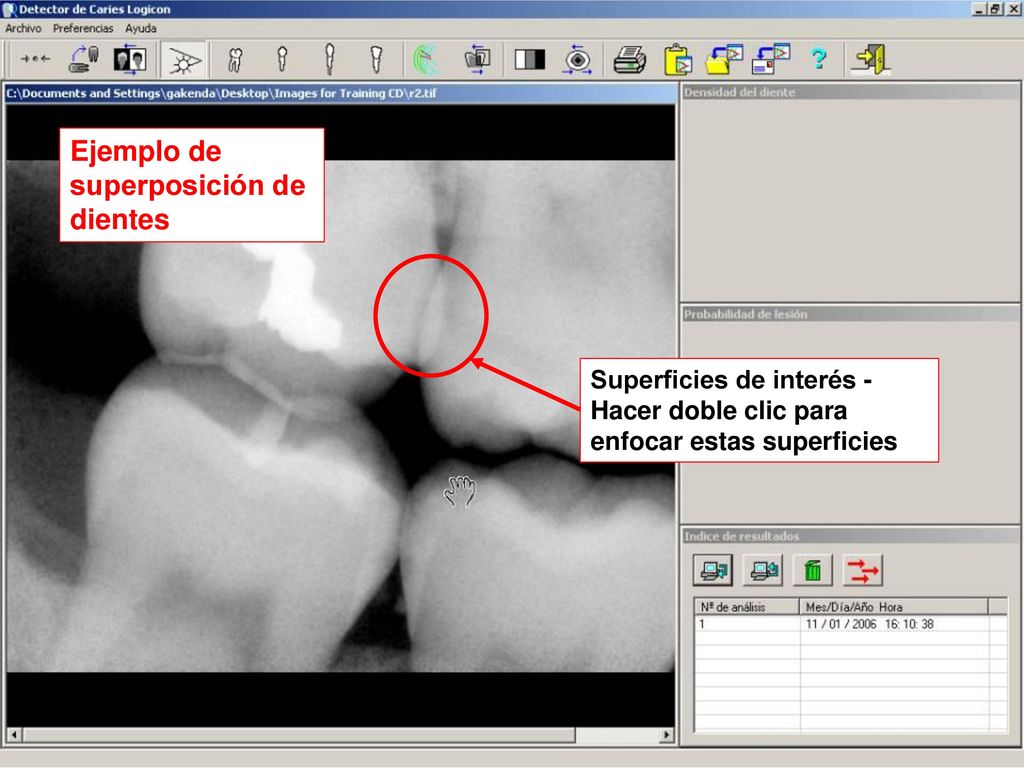

34 Ejemplo de superposición de dientes
Superficies de interés - Hacer doble clic para enfocar estas superficies Existe la posibilidad de caries en la región de superposición. Haga doble clic para ampliar la imagen.

35 Imagen ampliada para mostrar al paciente
Ahora se ve mejor.

36 Pruebe la herramienta-V
Veamos por qué la herramienta-V no funciona en esta superficie. Probemos.

37 ¡Resultado incorrecto
¡Resultado incorrecto! La herramienta-V no encuentra la DEJ correctamente El programa no encontró la unión de dentina y esmalte (DEJ) correctamente. En cambio ha encontrado las superficies de la región de superposición. La única solución a esto es usar el modo manual y delinear las superficies.

38 Haga clic aquí para cambiar al modo manual
Para cambiar al modo manual, haga clic en el ícono estrella/v y así cancelar el modo automático. (La configuración predeterminada es el modo automático activado.)

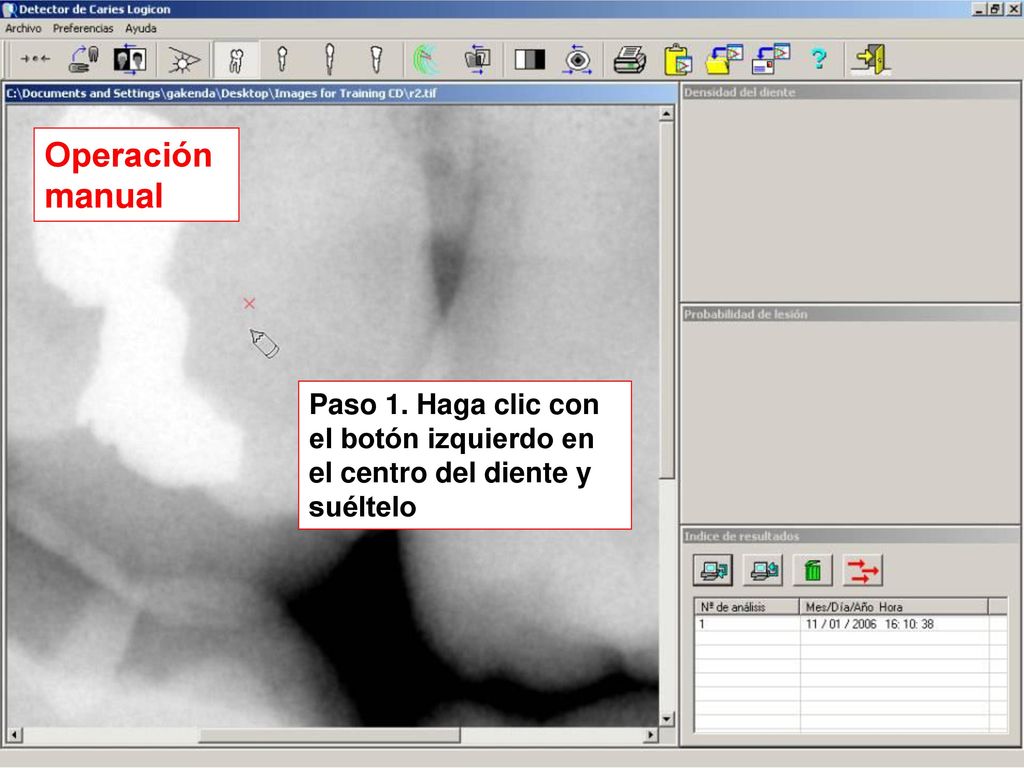

39 Operación manual Paso 1. Haga clic con el botón izquierdo en el centro del diente y suéltelo Seleccione el tipo de diente. El puntero de la manito del ratón se convierte en lápiz de dibujo. El modo manual requiere tres pasos. Primero, haga clic con el lápiz en el centro del diente.

40 Operación manual Paso 2. Delinee el borde exterior del diente sin incluir la superposición. Haga clic con el botón izquierdo del ratón y manténgalo apretado mientras dibuja. Dibuje la superfice exterior del diente o el límite exterior del diente. Recomendamos excluir la región de superposición ya que no se reconocería en cuál de las superficies se encuentran las caries si se la incluye en los cálculos. Haga clic en un extremo del diente, sostenga el botón apretado y delinee la superficie.

41 Operación manual Paso 2. Delineado completo. Suelte el botón del ratón. Suelte el botón del ratón cuando llegue al otro extremo de la superficie proximal. Puede delinear empezando en la CEJ y hacia la superficie de oclusión o viceversa. No importa en qué dirección dibuje, pero las caracterísiticas en el trazado de densidad estarán invertidas según la dirección que haya usado.

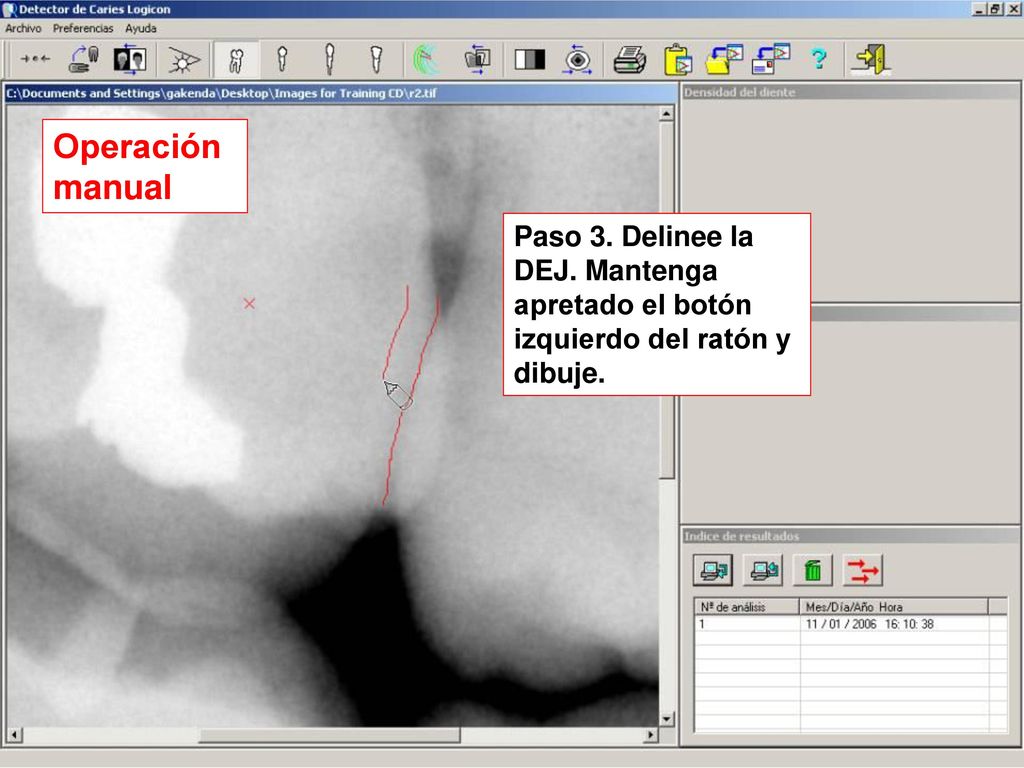

42 Operación manual Paso 3. Delinee la DEJ. Mantenga apretado el botón izquierdo del ratón y dibuje. Dibuje una segunda línea donde considere que está ubicada la unión de dentina y esmalte (DEJ).

43 Operación manual Paso 3. Delineado completo. Suelte el botón del ratón. El programa se ejecuta automáticamente. Suelte el botón del ratón cuando llegue al final de la unión de dentina y esmalte (DEJ). Estas dos líneas no tienen que ser perfectas. El programa ajusta su ubicación cuando se suelta el botón del ratón.

44 Resultado correcto – El borde del diente y la CEJ se encontraron correctamente
Este es el resultado correcto. Como se puede ver, se encontró una banda de caries en el molar izquierdo en la dentina.

45 Use el filtro para confirmar que la DEJ se encontró correctamente
Active el filtro DEJ para confirmar que se encontró la unión de dentina y esmalte (DEJ) correctamente.

46 Use el filtro de nitidez de pantalla completa para ver mejor las caries.
También puede usar el filtro de nitidez para tratar de mejorar el aspecto de la unión de dentina y esmalte (DEJ). En esta imagen no se ve fácilmente.

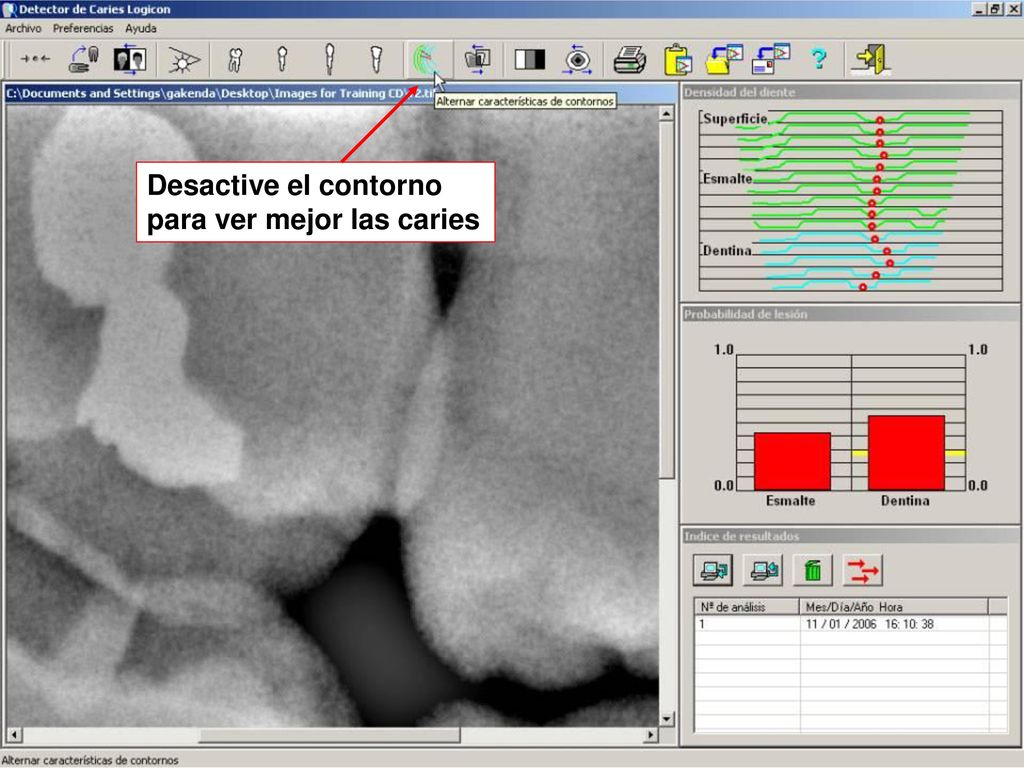

47 Desactive el contorno para ver mejor las caries
Cuando se desactivan las funciones de Logicon, la región de las caries queda más clara.

48 Instrucciones para el modo manual con un simple clic
Haga clic aquí para abrir "Pasos sencillos" para la operación del programa Instrucciones para el modo manual con un simple clic Si olvida cómo trabajar con el modo manual, seleccione el ícono del signo de preguntas en la barra de herramientas sobre la pantalla de la imagen. Es importante seguir los tres pasos tal como se han descrito.

49 Pruebe la herramienta-V
Los dientes con restauraciones muchas veces requieren el modo manual Pruebe la herramienta-V Muchas veces se hace necesario usar el modo manual cuando la herramienta-V abarca las restauraciones. Observe lo que sucede con esta imagen cuando se trata de usar la herramienta-V. Está claro que hay caries en el molar derecho.

50 ¡Resultado incorrecto
¡Resultado incorrecto! La herramienta-V no encuentra el borde del diente y la DEJ correctamente Este resultado es incorrecto. El programa se ha concentrado en la superfice de la amalgama brillante y no en la superficie del diente adyacente que se trataba de analizar.

51 Paso 1. Haga clic con el botón izquierdo en el centro del diente y suéltelo
Operación manual – haga clic aquí para cambiar la estrella a lápiz, luego... En esta superficie se debe usar el modo manual y delinear los límites. Haga clic en el ícono estrella/V para desactivar el modo automático. Luego, para comenzar, haga clic con el lápiz en el centro del diente.

52 Operación manual Paso 2. Delinee el borde exterior del diente haciendo clic con el botón izquierdo del ratón y manténgalo apretado mientras dibuja. Haga clic con el lápiz cerca de la unión de cemento-esmalte (CEJ), sostenga el botón apretado y delinee la superficie exterior. Se recomienda evitar toda región oscura entre los dientes o cualquier parte blanca de la restauración del diente adyacente. Puede dejar un pequeño espacio a lo largo del borde del diente y de la restauración tal como se muestra en esta imagen.

53 Operación manual Paso 2. Termine de delinear el límite exterior del diente. Suelte el botón del ratón. Termine de dibujar el borde exterior del diente deteniéndose en la superficie de oclusión y soltando el ratón.

54 Operación manual Paso 3. Delinee la DEJ. Haga clic con el botón izquierdo del ratón y manténgalo apretado mientras delinea la DEJ. Ahora debe delinear la DEJ apretando el botón izquierdo del ratón cerca de la CEJ, manteniéndolo apretado y arrastrándolo a lo largo de la DEJ hacia la superficie de oclusión.

55 Operación manual Paso 3. Completar el trazado de la DEJ. Suelte el botón del ratón. El programa se ejecuta automáticamente. Después de completar la DEJ, suelte el botón del ratón. El cálculo se ejecuta automáticamente.

56 Resultado correcto Este es el resultado final. Tal como se esperaba, el programa ha encontrado una lesión grande en este diente.

57 ¿Qué es el "Asistente de capacitación"?
Hemos desarrollado un asistente de capacitación interactivo para guiarlo durante los análisis de Logicon Caries Detector. Debe contestar algunas preguntas durante el análisis para asegurarse de que está utilizando la herramienta correctamente. La recomendamos especialmente para quienes usan el programa por primera vez. Se puede desactivar una vez que haya aprendido los pasos. (Vaya a Preferencias y quítele la marca cuando no lo necesite más.) Cambiando de tema. Hemos desarrollado el Asistente de capacitación para guiarlo a través del análisis. Es ideal para principiantes que no están familiarizados con el programa.

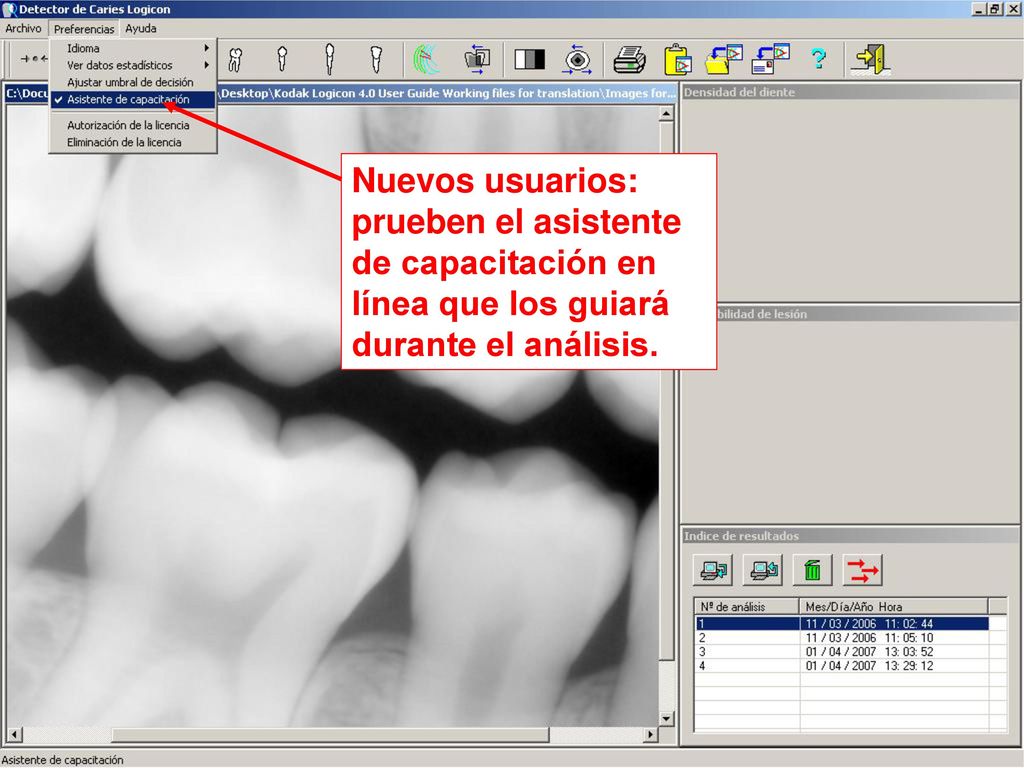

58 Nuevos usuarios: prueben el asistente de capacitación en línea que los guiará durante el análisis.
Esta función se puede activar y desactivar en Preferencias y haciendo clic en el Asistente de capacitación.

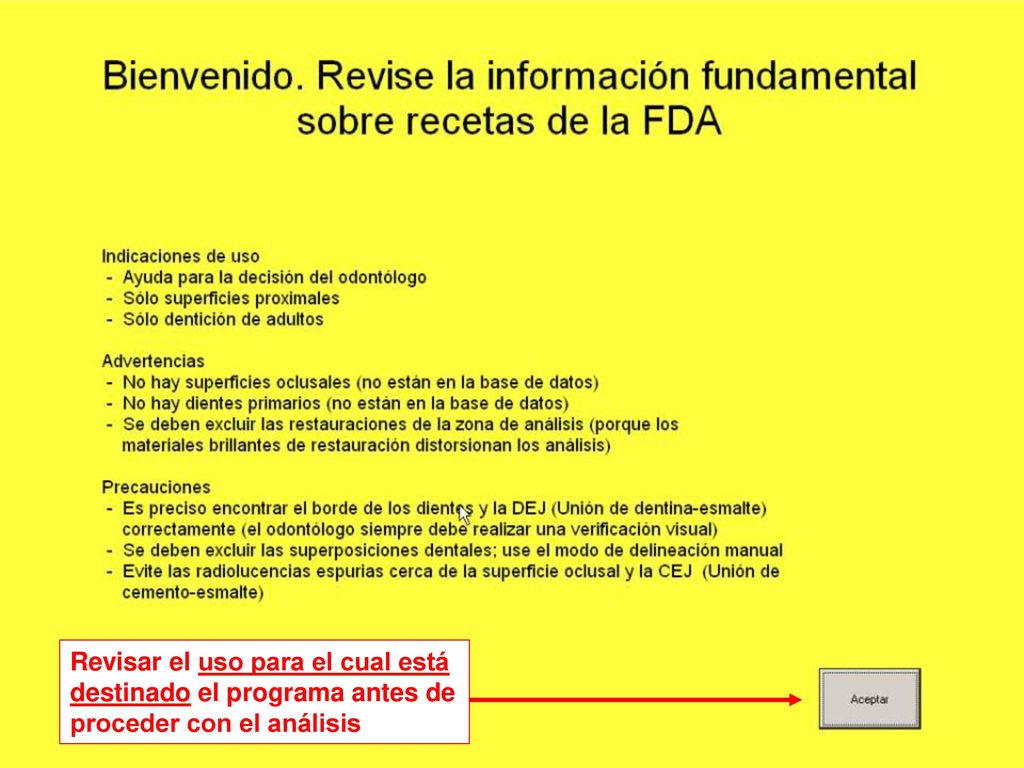

59 Esta es la pantalla que aparece cuando se abre Logicon en una imagen
Esta es la pantalla que aparece cuando se abre Logicon en una imagen. Léela detenidamente. Explica cuál es el uso para el cual está destinado este producto y muestra las advertencias y precauciones. Una vez que haya terminado de leerla, haga clic en Aceptar para continuar. Revisar el uso para el cual está destinado el programa antes de proceder con el análisis

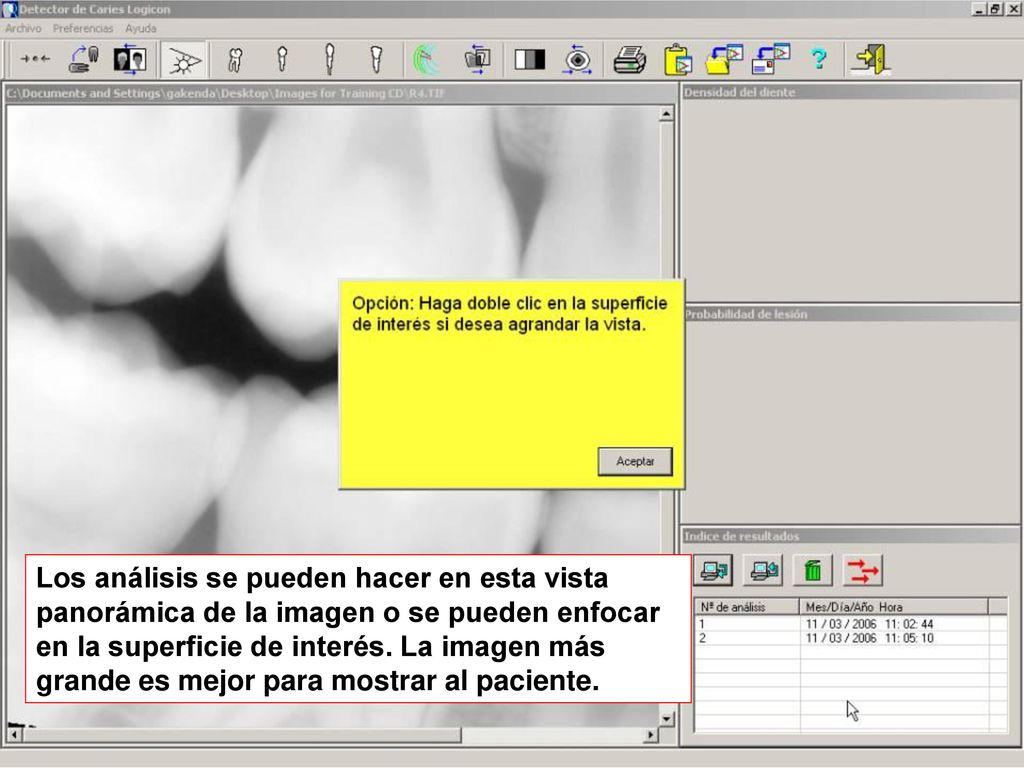

60 Se presenta la opción de acercar la superficie de interés
Se presenta la opción de acercar la superficie de interés. Haga clic en Aceptar para ejercitar su opción. Los análisis se pueden hacer en esta vista panorámica de la imagen o se pueden enfocar en la superficie de interés. La imagen más grande es mejor para mostrar al paciente.

61 Recordatorio sobre cómo utilizar este programa
También cuenta con la opción para mirar los Pasos sencillos para ejecutar el programa. Haga clic en Aceptar y vea si necesita que se le recuerde cómo ejecutar el programa antes de continuar.

62 El programa presenta una serie de preguntas
Primera pregunta Después de haber realizado el cálculo, necesita contestar una serie de preguntas antes de que aparezcan las probabilidades en pantalla, comenzando con ésta que pregunta si considera que el programa ha encontrado el borde del diente y la unión de dentina-esmalte correctamente. Cuando se selecciona "Sí", aparece la próxima pantalla

63 Segunda pregunta La segunda pregunta se refiere a si el patrón de radiolucencias puede ser un desgaste cervical por material delgado en vez de caries. Recuerde que el programa no puede diferenciar entre los dos. Cuando se selecciona "No", aparece la próxima pantalla

64 Pregunta final: correcto
Si su contestación es que los límites se encontraron correctamente y que no puede ser desgaste cervical, aparece la pantalla de resultados finales con las probabilidades.

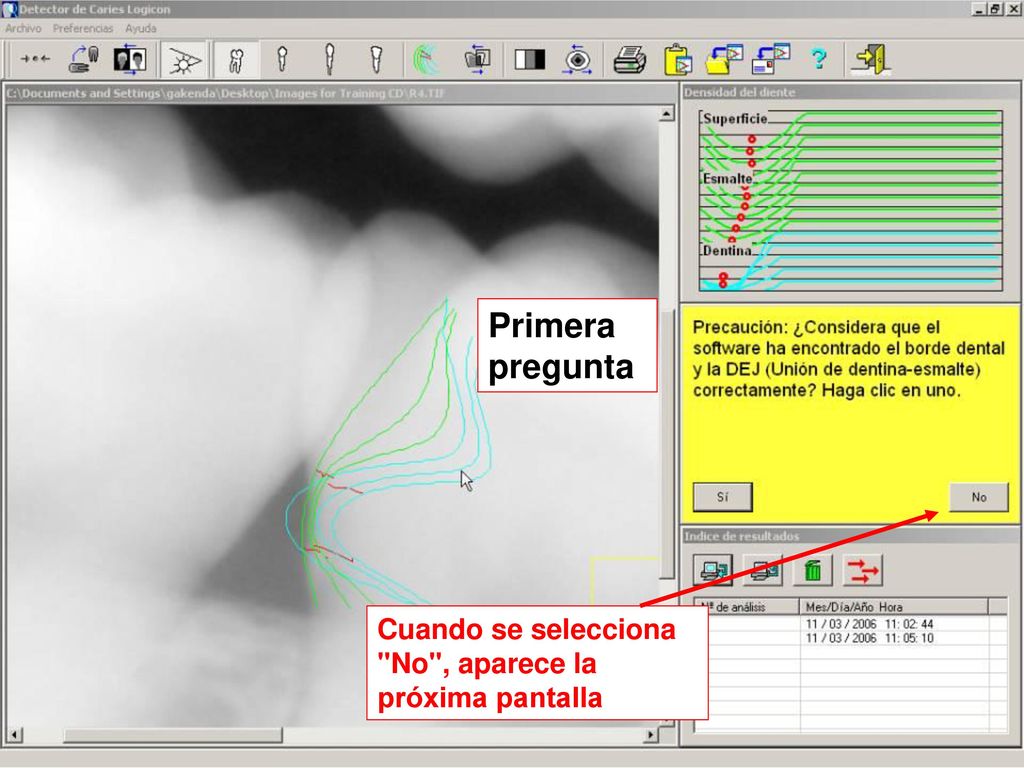

65 Primera pregunta Volviendo a la primera pregunta para otra superficie, si contesta que los límites no son los correctos, aparece un mensaje diferente que se puede ver en la siguiente diapositiva. Cuando se selecciona "No", aparece la próxima pantalla

66 Se abre una ventana que le informa que no debe prestar atención al cálculo y volver a hacerlo con el modo manual. Debe dibujar donde usted considera se encuentra el borde del diente y de la DEJ. Si no considera que el programa encontró correctamente el borde del diente o la DEJ, deberá utilizar el modo manual y delinear los límites.

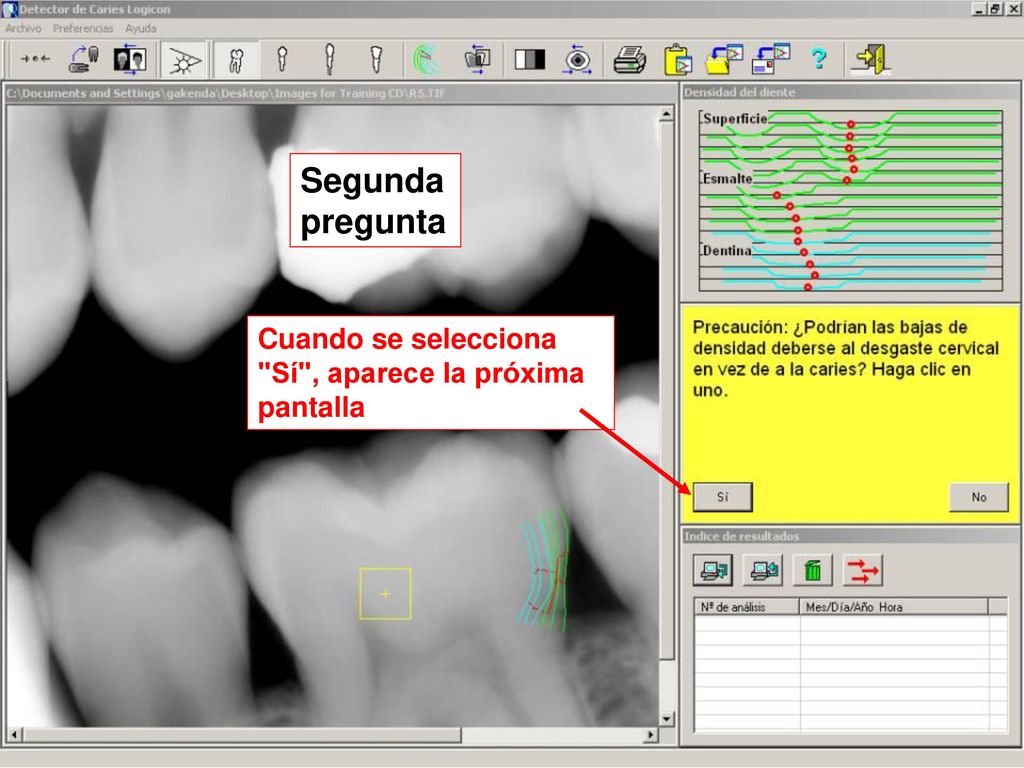

67 Segunda pregunta Cuando se selecciona "Sí", aparece la próxima pantalla Volviendo a la segunda pregunta para otra superficie, si contesta que podría ser desgaste cervical, aparece un mensaje diferente que se puede ver en la siguiente diapositiva.

68 El odontólogo debe inspeccionar el diente directamente
El odontólogo debe inspeccionar el diente directamente. (Nota: Este programa no puede diferenciar entre caries y desgaste cervical debido al bajo nivel de espesor del diente.) Aparece un mensaje de advertencia indicando que el odontólogo debe realizar un examen clínico del paciente para inspeccionar el diente y determinar si el material del diente es delgado y este es un desgaste cervical. Al seleccionar Aceptar, aparece la siguiente pantalla.

69 Resultado final con nota de advertencia
Aparece el resultado final con una advertencia. Recuerde que este programa no puede diferenciar entre caries y desgaste cervical debido al bajo nivel de espesor del diente.)

70 Lista de verificación del software LOGICON Caries Detector
Sólo superficies proximales. Coloque la herramienta-V entre la superficie oclusal y la CEJ, con buen material dental a ambos lados de la región sospechosa en la superficie proximal. Verifique que la superfice dental y la CEJ se hayan encontrado correctamente. Busque el patrón de bajas en el trazado de densidad comenzando en el esmalte y progresando hacia la dentina. Las probabilidades se aplican si todo lo anterior se cumple. Repita el análisis (o use la Herramienta de ajuste de ROI) para encontrar el patrón más completo de bajas de densidad (poderosa evidencia de caries). Cerciórese de no haber confundido caries con desgaste cervical. Use el modo manual cuando el modo automático falle y delinee los límites (por ej.: en dientes que se superponen, para evitar la región de superposición; y en dientes con restauraciones, para evitar la restauración). Por último, revise esta lista de verificación para la ejecución del Detector de Caries de Logicon. Quizá prefiera imprimir esta pantalla y mantenerla cerca de su computadora como referencia. Le agradecemos su atención en esta presentación. Recuerde que Logicon proporciona asistencia técnica y puede ponerse en contacto con nosotros en cualquier momento.
