TRANSFORMACIÓN DEL TIPO DE MOVIMIENTO

Presentación del tema: "TRANSFORMACIÓN DEL TIPO DE MOVIMIENTO"— Transcripción de la presentación:

1 TRANSFORMACIÓN DEL TIPO DE MOVIMIENTO
TRANSMISION DE MOVIMIENTOS II TRANSFORMACIÓN DEL TIPO DE MOVIMIENTO

2 BIELA - MANIVELA Transforma el movimiento de rotación del eje, en un movimiento rectilíneo alternativo del vástago, o de rectilíneo alternativo del vástago en rotación del eje. Según sea el movimiento de entrada biela guía manivela vástago

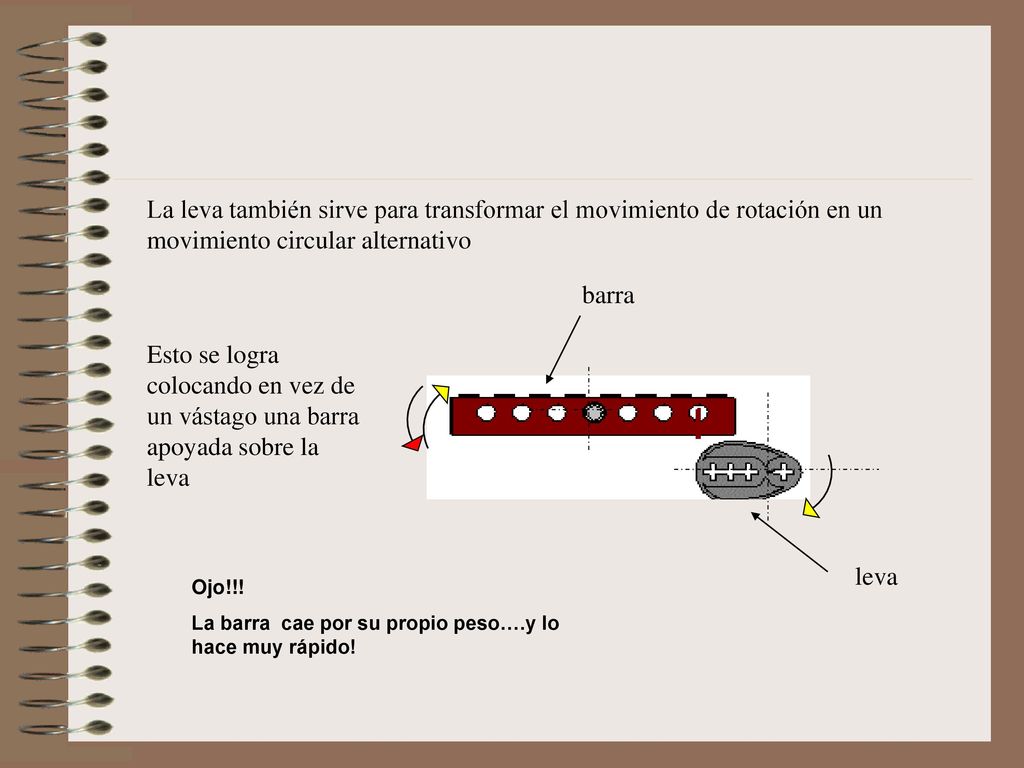

3 La leva también sirve para transformar el movimiento de rotación en un movimiento circular alternativo leva barra Esto se logra colocando en vez de un vástago una barra apoyada sobre la leva Ojo!!! La barra cae por su propio peso….y lo hace muy rápido!

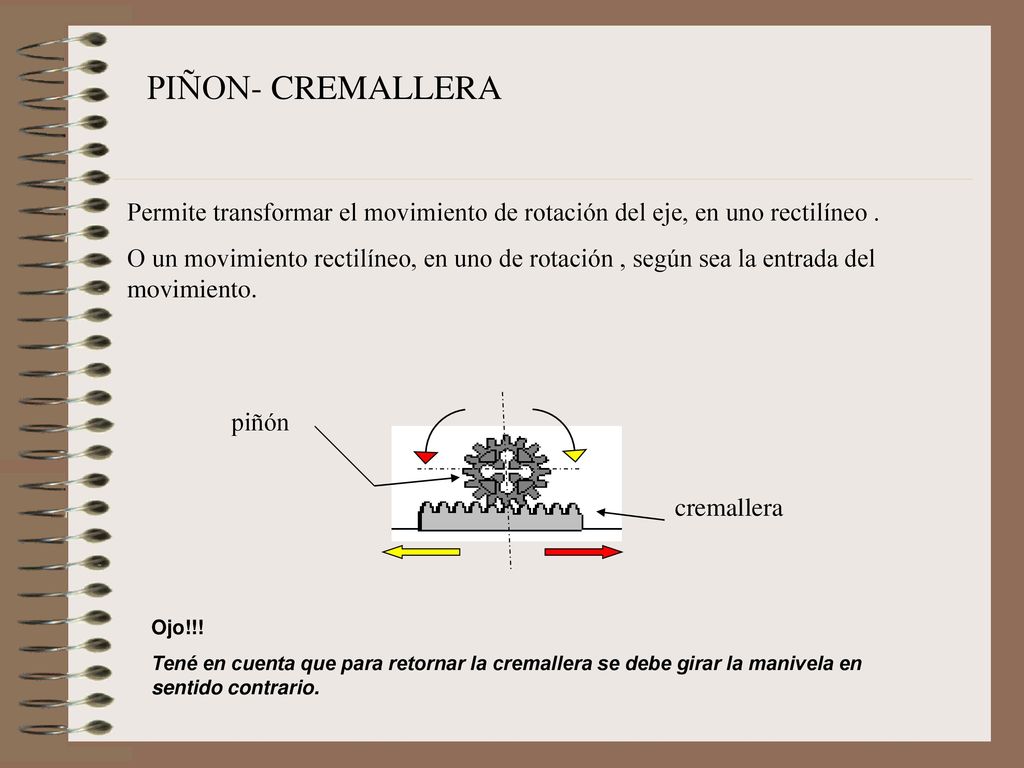

4 PIÑON- CREMALLERA Permite transformar el movimiento de rotación del eje, en uno rectilíneo . O un movimiento rectilíneo, en uno de rotación , según sea la entrada del movimiento. piñón cremallera Ojo!!! Tené en cuenta que para retornar la cremallera se debe girar la manivela en sentido contrario.

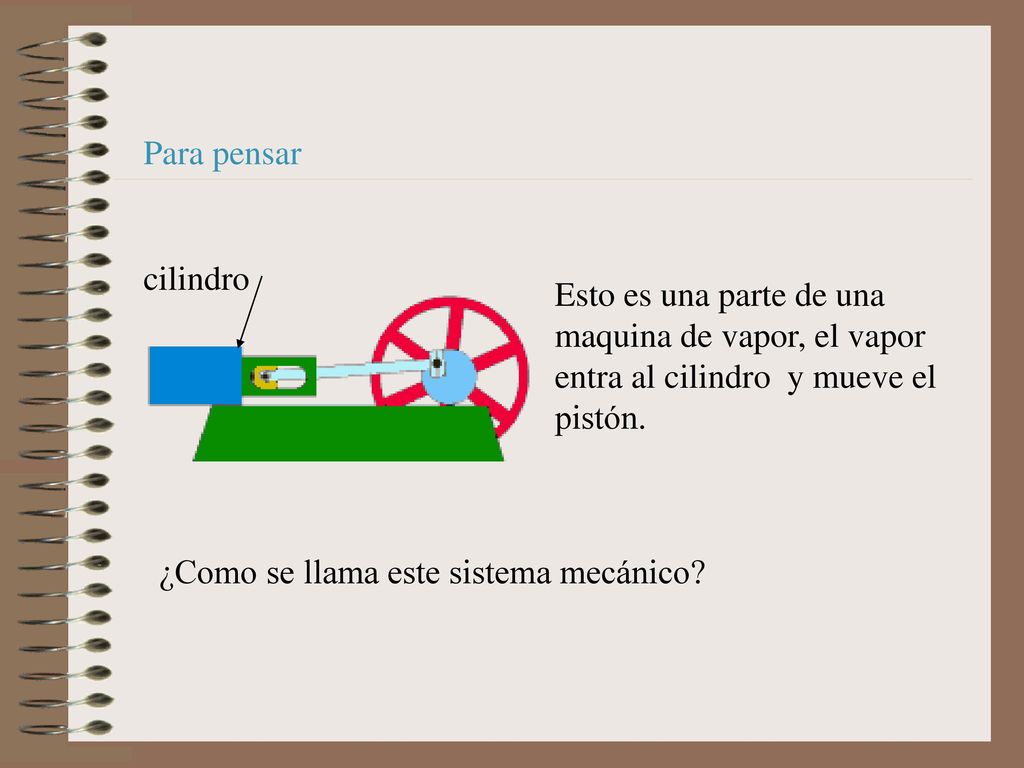

5 Para pensar cilindro Esto es una parte de una maquina de vapor, el vapor entra al cilindro y mueve el pistón. ¿Como se llama este sistema mecánico?

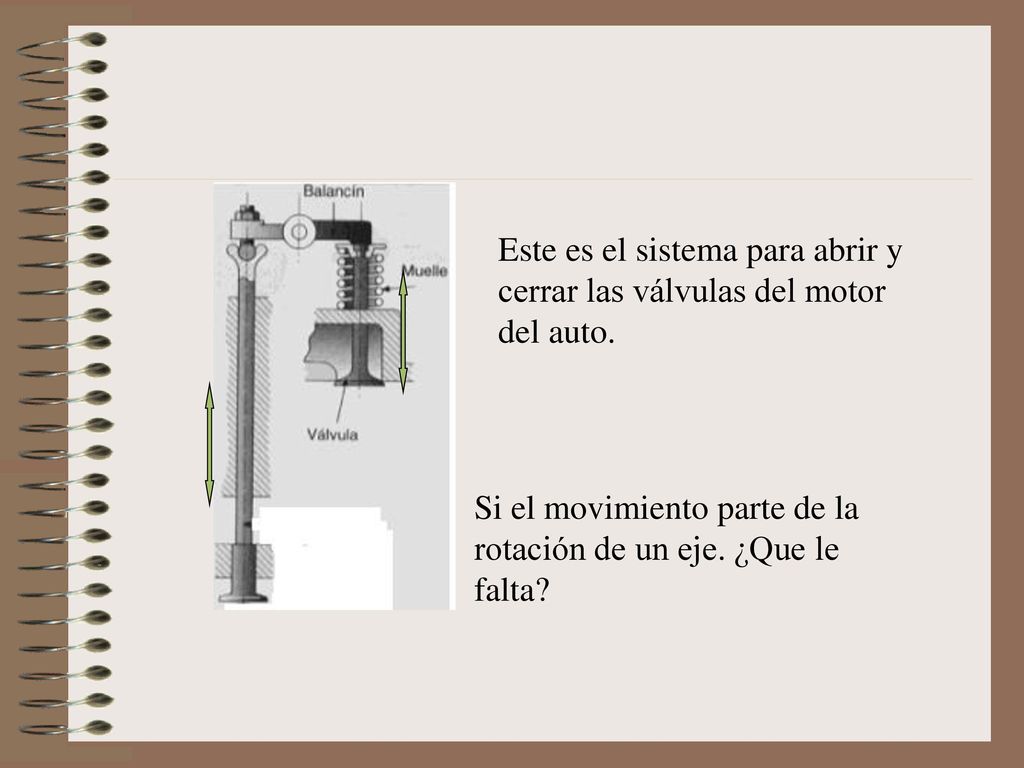

6 Este es el sistema para abrir y cerrar las válvulas del motor del auto.
Si el movimiento parte de la rotación de un eje. ¿Que le falta?

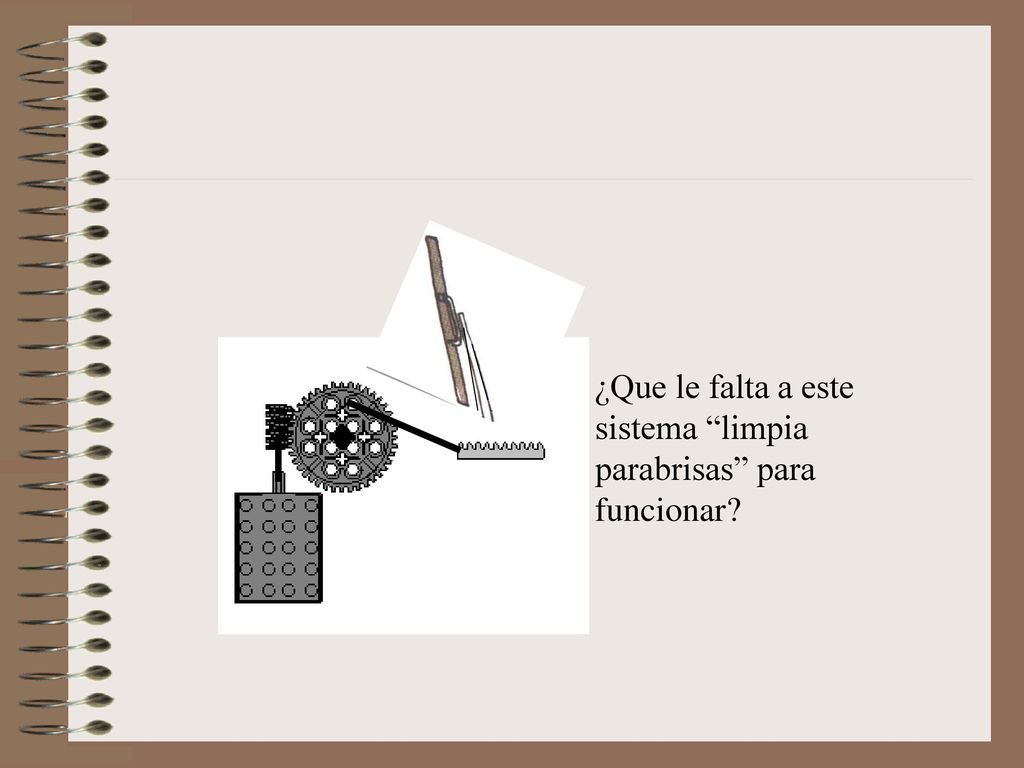

7 ¿Que le falta a este sistema “limpia parabrisas” para funcionar?

8 ¿Que sistema utiliza la locomotora para hacer rotar las ruedas?

9 ¿Cual es el sistema mecánico elemental que utiliza la dirección del auto?

10 Resolución, Para pensar
A- Biela Manivela B- Leva C- Piñón D- Biela Manivela E- Piñón Cremallera
