1 Sistemas de Television Paga Ing Juan R. Garcia Bish

2 Agenda Diferentes productos de Television Paga Codificación de la señal de video Sistemas Direccionables Eventos tipo IPPV NVOD vs VOD

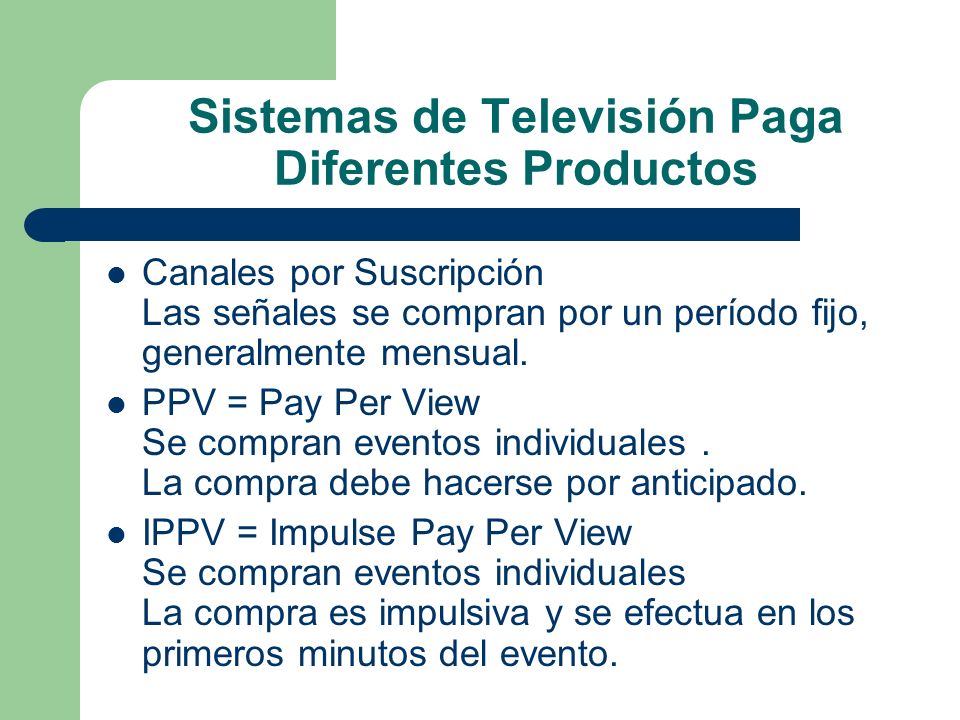

3 Sistemas de Televisión Paga Diferentes Productos Canales por Suscripción Las señales se compran por un período fijo, generalmente mensual. PPV = Pay Per View Se compran eventos individuales. La compra debe hacerse por anticipado. IPPV = Impulse Pay Per View Se compran eventos individuales La compra es impulsiva y se efectua en los primeros minutos del evento.

4 Impulse Pay Per View Aprovecha la decisión instantanea que tiene el cliente para ver una película o comprar un evento. Las transacciones usualmente se almacenan en el set top y luego se descargan hacia la computadora central (Store and Forward). Requiere un retorno desde el set-top, sea telefónico o de RF. Una variación del IPPV es el video bajo demanda : - NVOD = Near Video on Demand - VOD = Video on Demand

5 Codificación o Enmascaramiento de la Señal de Video Utilización de filtros pasivos (traps) : - Trampas positivas - Trampas negativas Alterar algun parámetro de la señal de video para que el TV no pueda reproducir la imagen : - Inversión de video - Supresión de sincronismo - Desplazamiento aleatorio de cada línea del video - Corte y rotación de la informacion de cada línea - Alteración aleatoria del orden de las líneas.

6 Utilización de Trampas Negativas Las trampas negativas son filtros que eliminan un canal o grupo de canales (banda de frecuencias) Debe instalarse una trampa en todos los clientes que no toman las señales premium. Filtro Eliminabanda Canal 24 al 32

7 Utilización de Trampas Positivas Las trampas positivas trabajan en forma conjunta con un generador de señal interferente (Jamming Carrier) Originariamente la señal interferente era una portadora modulada cuya frecuencia estaba 2.25 MHz por encima de la portadora de video En aquellos que debian recibir la señal premium se insertaba un filtro tipo notch que eliminaba la interferencia (trampa positiva) Sistema de baja seguridad y baja calidad de señal

8 Trampas Positivas Sistema SAWDEC Para incrementar la seguridad se insertan señales interferentes mucho mas cerca de las portadoras de audio y video Para eliminar la interferencia se requieren filtros mucho mas agudos (tipo SAW)

9 Sistema de Codificacion del Video Esquema general

10 Señal de Video Compuesto

11 Inversion de Video

12 Supresion de Sincronismo

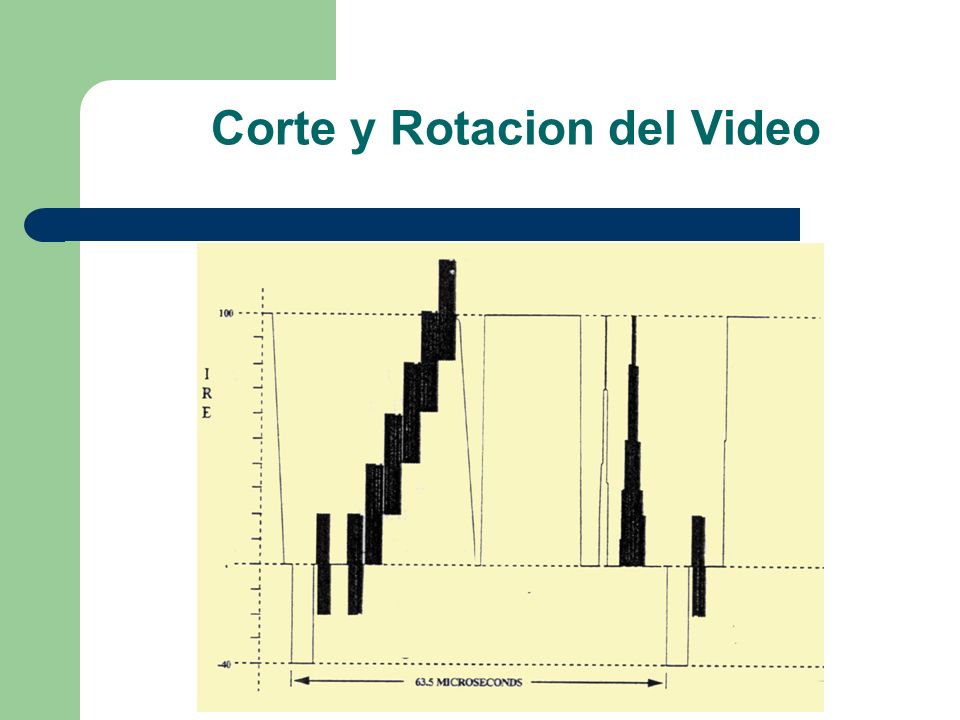

13 Corte y Rotacion del Video

14 Sistemas Direccionables Los sistemas direccionables permiten controlar a distancia cuales son los servicios que recibe cada cliente. Los sistemas mas básicos de codificacion no son direccionables (traps). En los primeros sistemas de codificación de video la habilitación de los servicios se hacía por hardware cortando pistas de impreso o grabando una memoria en el equipo decodificador. Hoy en dia la direccionalidad es algo mandatorio.

15 Sistemas Direccionables Elementos Integrantes Codificadores de Audio / Video Equipos de transmisión de las señales de direccionamiento (Data Transmitter) Equipos de recepción para las señales de retorno (Data Receiver) Computadora y Sistema de Control Maneja tanto los servicios y eventos como la base de datos de los clientes y sus transacciones. Interfase entre la Computadora de Control y el sistema de facturación (Billing)

16 Sistemas Direccionables Señales de Control El equipo decodificador del cliente (set-top) es controlado mediante señales que se le envian desde la cabecera del sistema de cable. Las señales de control pueden estar dentro de la banda del canal (in band) - Modulando en amplitud la portadora de audio - Como datos transmitidos en el intervalo vertical Otra alternativa consiste en utilizar una portadora independiente, fuera de la banda del canal para transmitir la informacion de direccionamiento

17 Sistema de Trampas Direccionables

18 Sist. de Interferencia direccionable Interdiction

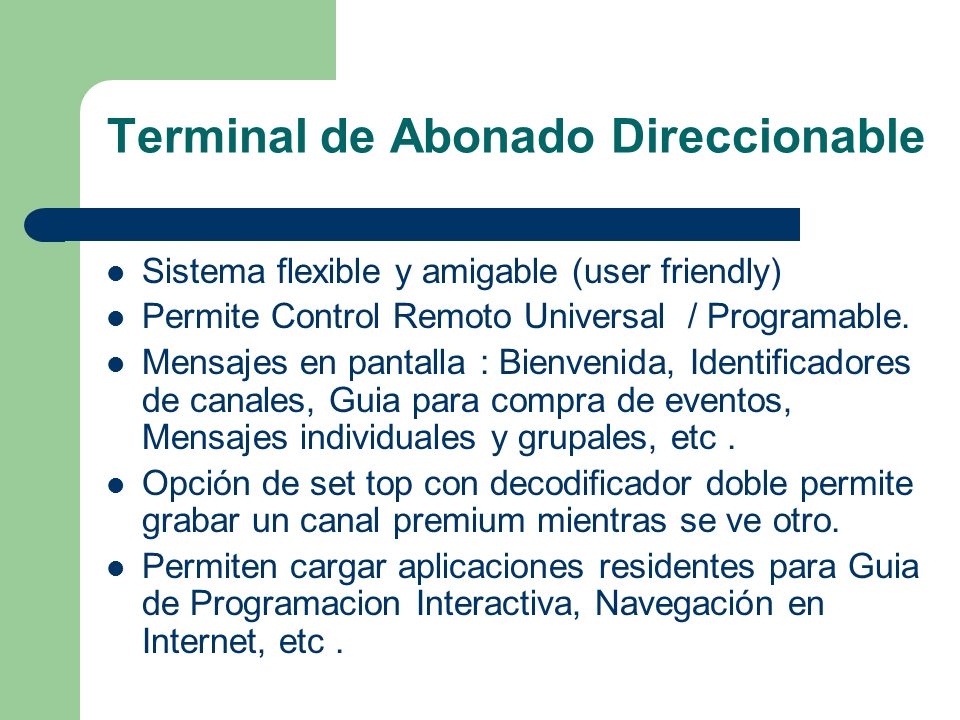

19 Terminal de Abonado Direccionable Sistema flexible y amigable (user friendly) Permite Control Remoto Universal / Programable. Mensajes en pantalla : Bienvenida, Identificadores de canales, Guia para compra de eventos, Mensajes individuales y grupales, etc. Opción de set top con decodificador doble permite grabar un canal premium mientras se ve otro. Permiten cargar aplicaciones residentes para Guia de Programacion Interactiva, Navegación en Internet, etc.

20 Compra de Eventos por Impulso Ventanas Servicio IPPV Ventana de Previsualización (Preview) Los primeros minutos del evento IPPV no se codifican para permitir que el cliente comience a ver el programa despertando su interes por comprarlo. Ventana de compra ; Despues del tiempo de previsualizacion se inicia la codificacion de la señal y se habilita para la compra durante un período limitado enviando mensaje en pantalla al cliente. Codificacion sin opción a compra. La limitación del tiempo de compra es para evitar reclamos de clientes que pierden parte inicial del evento

21 Ventanas Servicios TV Paga

22 Servicios de Video por Demanda En los servicios tipo IPPV cada evento esta definido por el operador del sistema : Contenido, horario y precio. La decision del cliente solo involucra la operación de compra. En los servicios de video bajo demanda VOD el cliente no solo define Cuando Comprar sino también Que Comprar. Los sistemas VOD solo pueden operar con set tops digitales y requieren la instalación de servidores de video en Cabecera & Hubs

23 Servicios de Video Casi por Demanda - NVOD El mismo evento se repite en diferentes canales con un espaciamiento pequeño entre los horarios de inicio. De esta manera se acota el tiempo de espera entre cuando el cliente decide la compra del evento o pelicula y la visualizacion del mismo. Esta espera no debe superar los 15 minutos. Un sistema optimizado combina NVOD con VOD. Los títulos mas requeridos se tranmiten en NVOD logrando que varios clientes compartan un mismo stream de video optimizando el ancho de banda.

24 Comparacion entre Diferentes Tecnologias CostoSeguridadCalidad TrapsBajoBajaRegular InterdictionAltoBajaMuy Buena Sup Sincron.MedioMediaBuena Alter.LineasMedio-AltoAltaBuena Video DigitalMedio-AltoAltaMuy Buena
