MANOMETROS.

Presentación del tema: "MANOMETROS."— Transcripción de la presentación:

1 MANOMETROS

2 TUBO BOURDON Eugene Bourdon patentó este aparato en Francia en 1849.

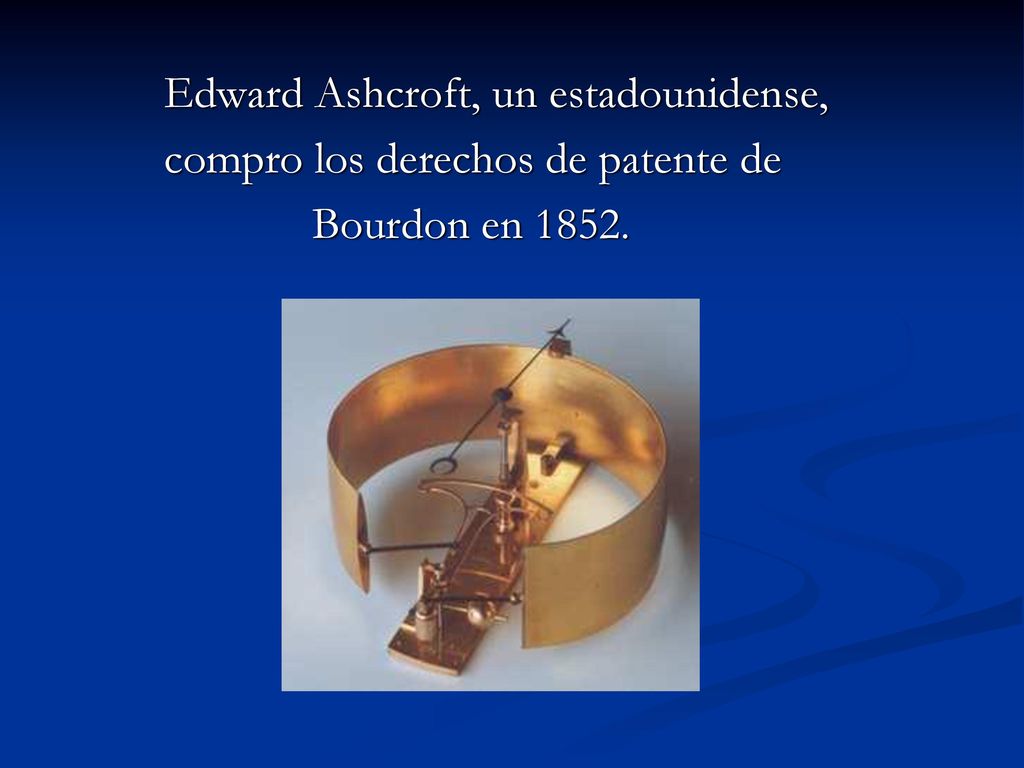

3 Edward Ashcroft, un estadounidense,
compro los derechos de patente de Bourdon en 1852.

4 Componentes y Funcionamiento

5

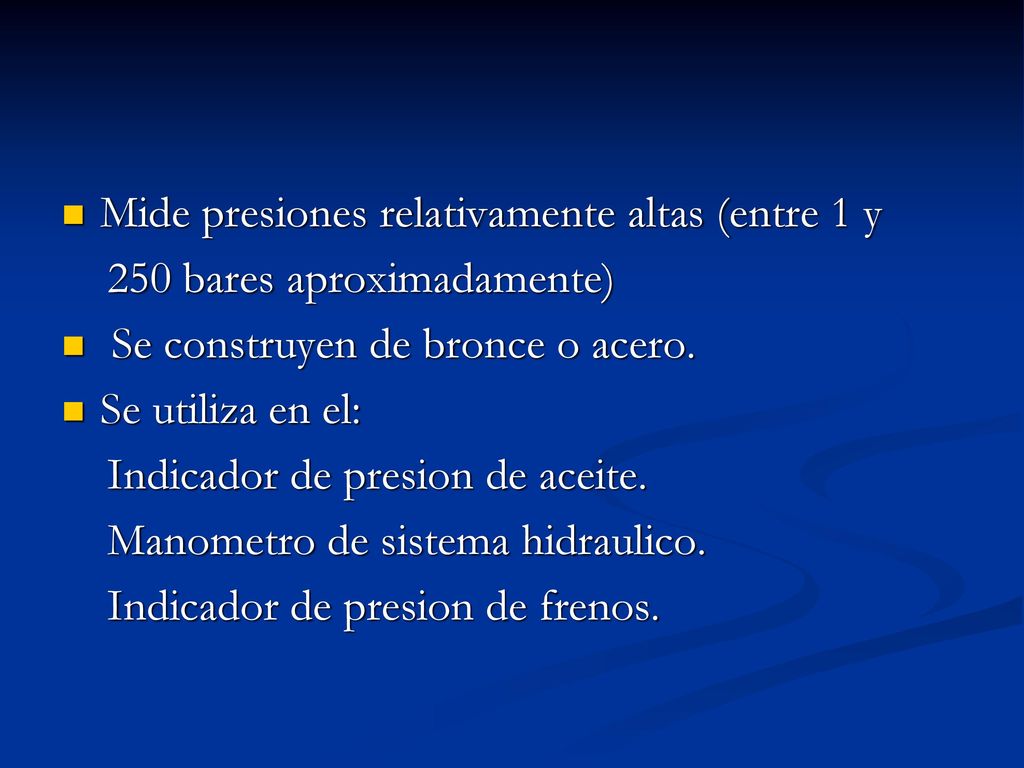

6 Mide presiones relativamente altas (entre 1 y
250 bares aproximadamente) Se construyen de bronce o acero. Se utiliza en el: Indicador de presion de aceite. Manometro de sistema hidraulico. Indicador de presion de frenos.

7

8

9 Tubo bourdon helicoidal (Uso industrial)

10 Manometro de diafragma

11 Miden Bajas presiones (inferiores a 1 bar)
Se construyen de aleacion de cobre berilio Se utiliza en el: Vacuometro. Manometro de presion diferencial. Indicador de manifold.

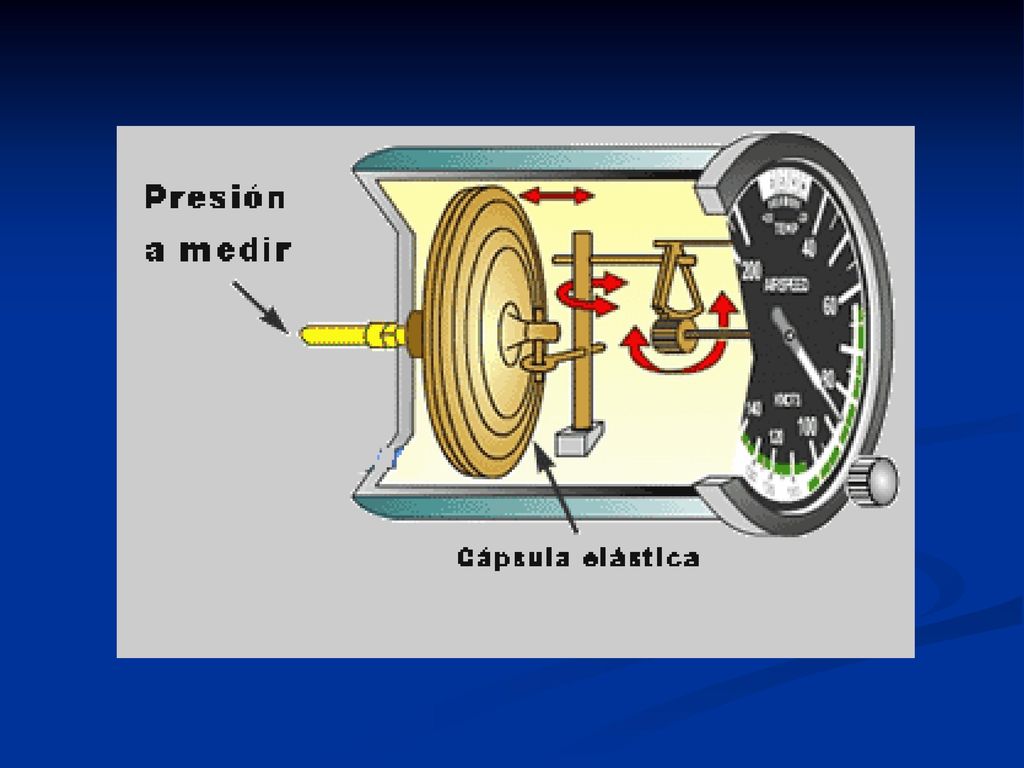

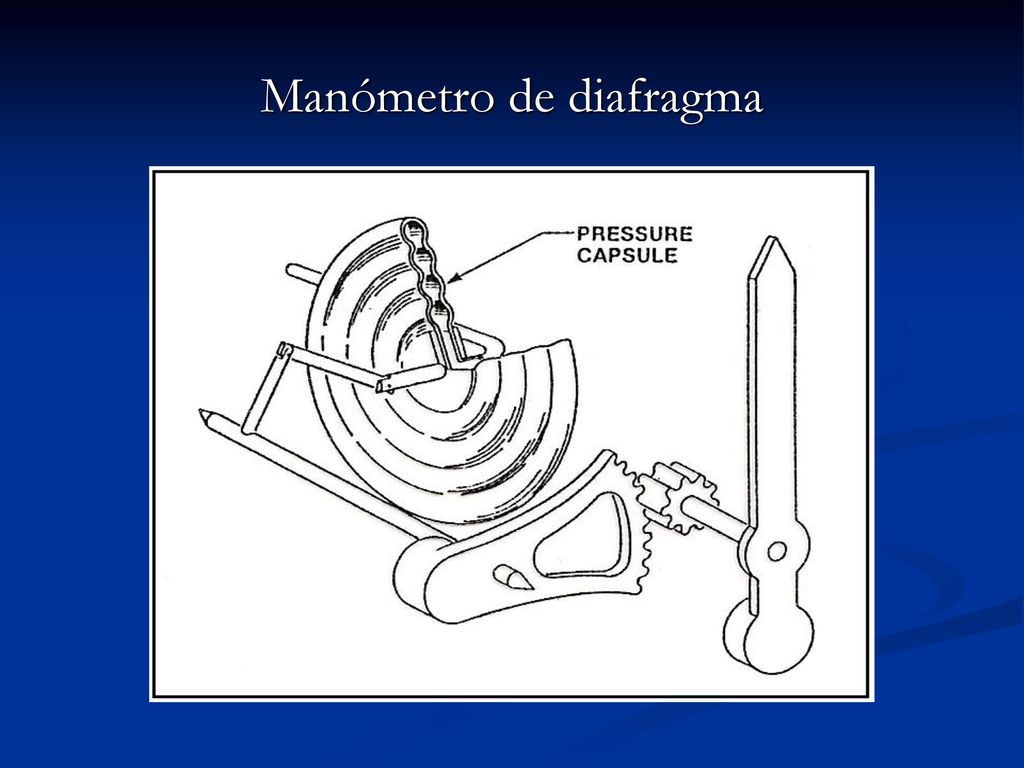

12 Manómetro de diafragma

13

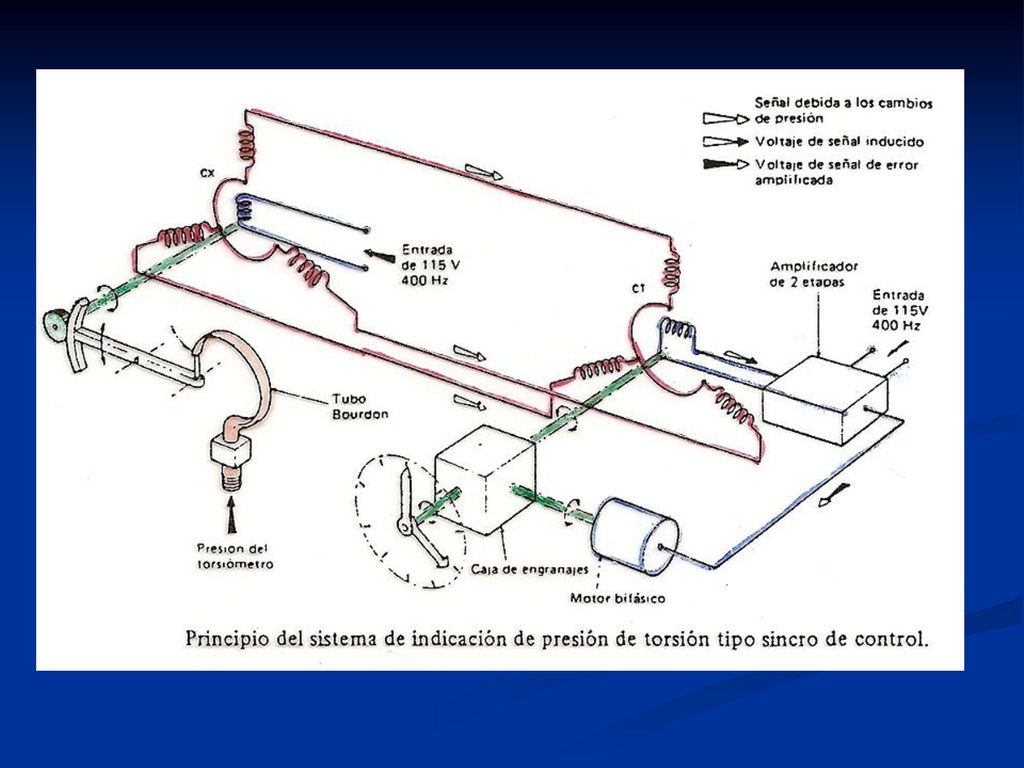

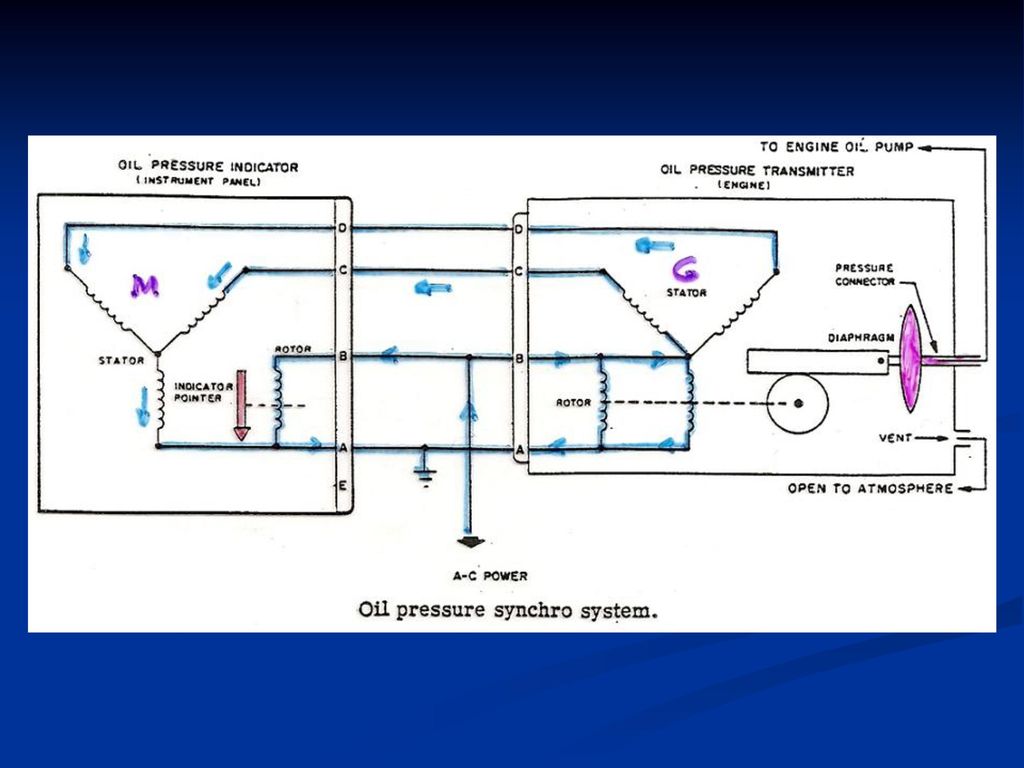

14 Manometro Electrico

15

16

17

18
