2 Introducción En este tema explicaremos que es un manómetro cuales son las partes que contiene y como es que funciona. El manómetro para liquido es un manómetro diseñado para medir presiones hidráulicas donde el medio puede ser agresivo o no.

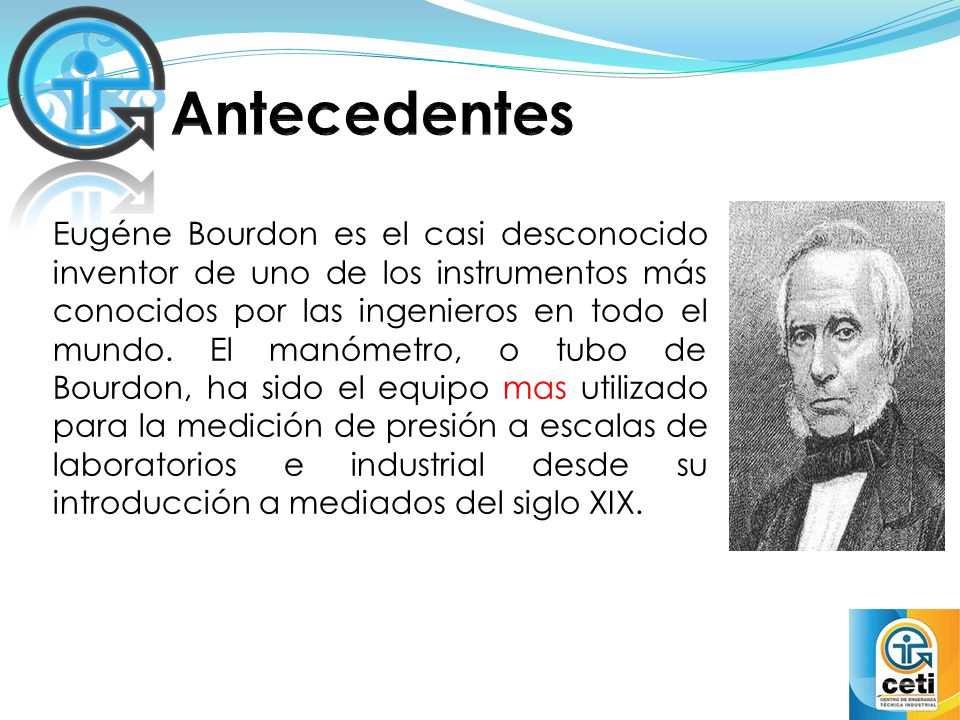

3 Antecedentes Eugéne Bourdon es el casi desconocido inventor de uno de los instrumentos más conocidos por las ingenieros en todo el mundo. El manómetro, o tubo de Bourdon, ha sido el equipo mas utilizado para la medición de presión a escalas de laboratorios e industrial desde su introducción a mediados del siglo XIX.

4 Desarrollo del tema ¿Qué es un manómetro?
El manómetro es un instrumento utilizado para la medición de la presión en los fluidos, generalmente determinando la diferencia de la presión entre el fluido y la presión local. En la mecánica la presión se define como la fuerza por unidad de superficie que ejerce un líquido o un gas perpendicularmente a dicha superficie.

5 Desarrollo del tema La presión suele medirse en atmósferas (atm); en el sistema internacional de unidades (SI), la presión se expresa en newtons por metro cuadrado; un newton por metro cuadrado es un pascal (Pa). La atmósfera se define como Pa, y equivale a 760 mm de mercurio en un barómetro convencional. Cuando los manómetros deben indicar fluctuaciones rápidas de presión se suelen utilizar sensores piezoeléctricos o electrostáticos que proporcionan una respuesta instantánea.

6 Desarrollo del tema Existen varios tipos de manómetros como:
Manómetro Bourdon Manómetro de columna de Liquido Manómetro de McLeod

7 Desarrollo del tema Rango de presiones :
Las presiones pueden variar entre 10-8 y 10-2 mm de mercurio de presión absoluta en aplicaciones de alto vacío, hasta miles de atmósferas en prensas y controles hidráulicos. Con fines experimentales se han obtenido presiones del orden de millones de atmósferas, y la fabricación de diamantes artificiales exige presiones de unas atmósferas, además de temperaturas próximas a los 3.000 °C.

8 Desarrollo del tema En la atmósfera, el peso cada vez menor de la columna de aire a medida que aumenta la altitud hace que disminuya la presión atmosférica local. Así, la presión baja desde su valor de Pa al nivel del mar hasta unos Pa a m ( pies, una altitud de vuelo típica de un reactor).

9 Desarrollo del tema Por 'presión parcial' se entiende la presión efectiva que ejerce un componente gaseoso determinado en una mezcla de gases. La presión atmosférica total es la suma de las presiones parciales de sus componentes (oxígeno, nitrógeno, dióxido de carbono y gases nobles).

10 Conclusiones: Los manómetros son aparatos diseñados para medir presión, existen algunos diseñados para medir presiones extremas u otras muy pequeñas gracias a estos aparatos podemos realizar mejores procedimientos mecánicos y también es uno de los instrumentos mas usados por los ingenieros en todo el mundo por lo que lo hace algo importante.

11 Preguntas: ¿Qué es un manómetro?
El manómetro es un instrumento utilizado para la medición de la presión en los fluidos, generalmente determinando la diferencia de la presión entre el fluido y la presión local. ¿Cuáles son los tipos de manómetros? Manómetro Bourdon Manómetro de columna de Liquido Manómetro de McLeod ¿Qué se entiende por presión parcial? Se entiende la presión efectiva que ejerce un componente gaseoso determinado en una mezcla de gases.

12 Preguntas ¿Quién fue el inventor del manómetro? Eugéne Bourdon ¿Desde mediados de que siglo se empezo a utilizar el manometro? A mediados del siglo XIX
