INDICE PARTES DEL MERCEDES

Presentación del tema: "INDICE PARTES DEL MERCEDES"— Transcripción de la presentación:

1 INDICE PARTES DEL MERCEDES
PARTE MECANICA PARTE ELECTRONICA PARTE HIDRAULICA

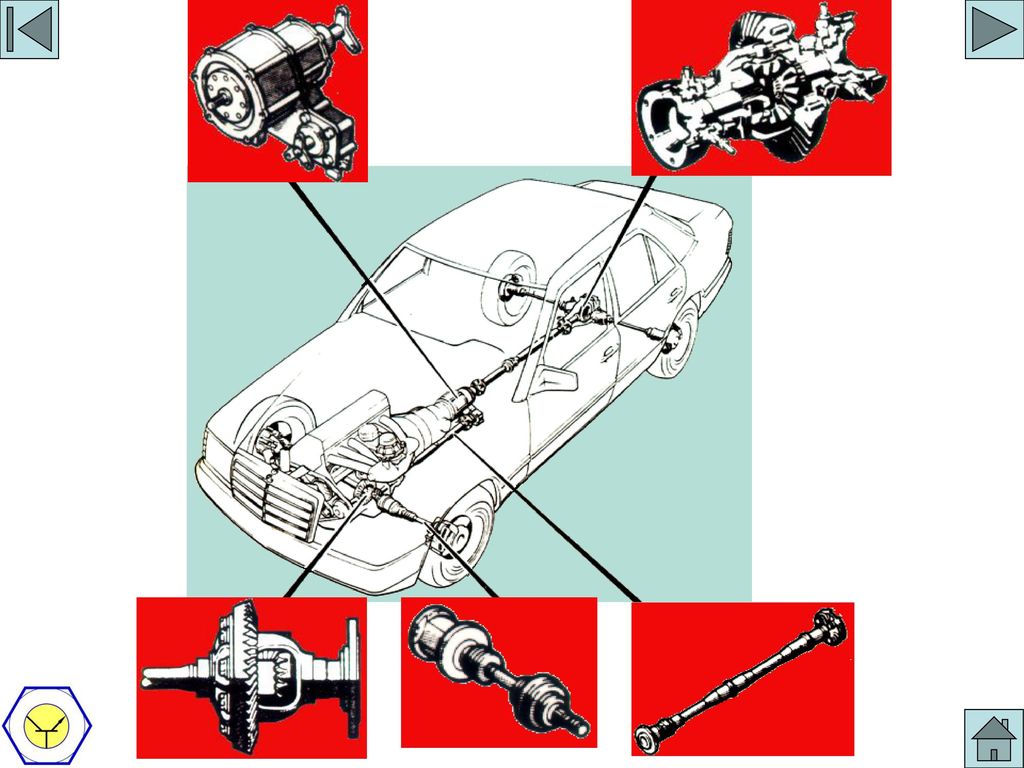

2 VISTA PIEZAS MECANICAS

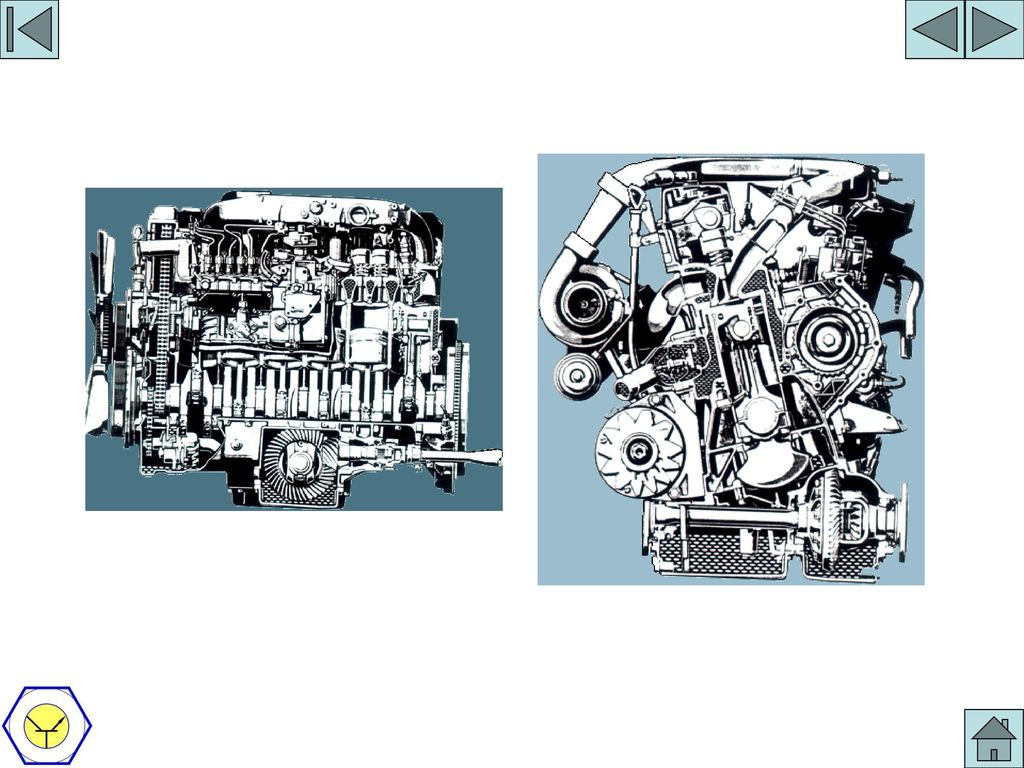

3 VISTA GRUPO DELANTERO

4 VISTA CONJUNTO TOMA DE FUERZA

5 VISTA SALIDA DE TOMA DE FUERZA DELANTERA

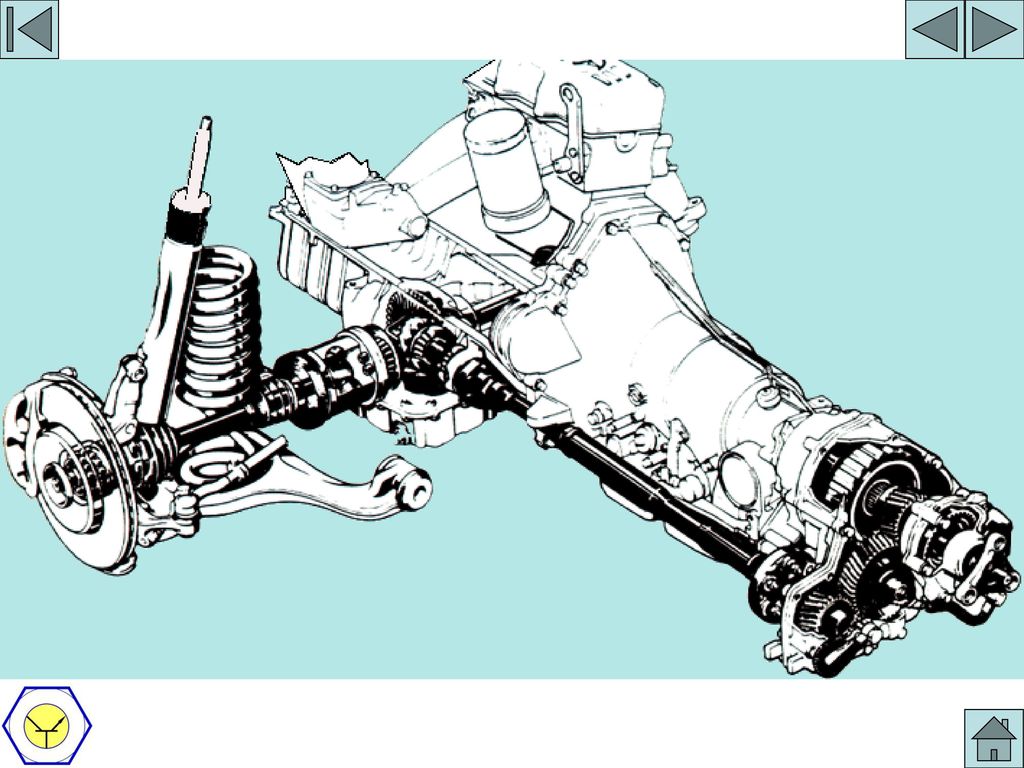

6 VISTA SALIDA CAJA CAMBIOS

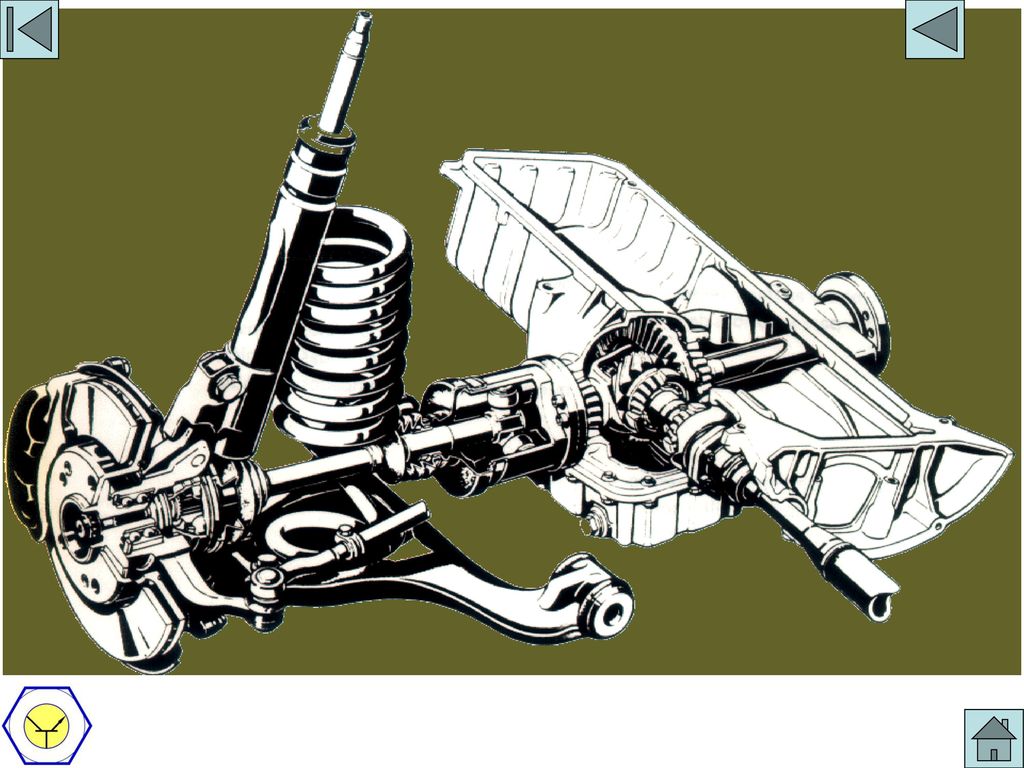

7 VISTA CONJUNTO DELANTERO

8 VISTA PIEZAS ELECTRONICAS

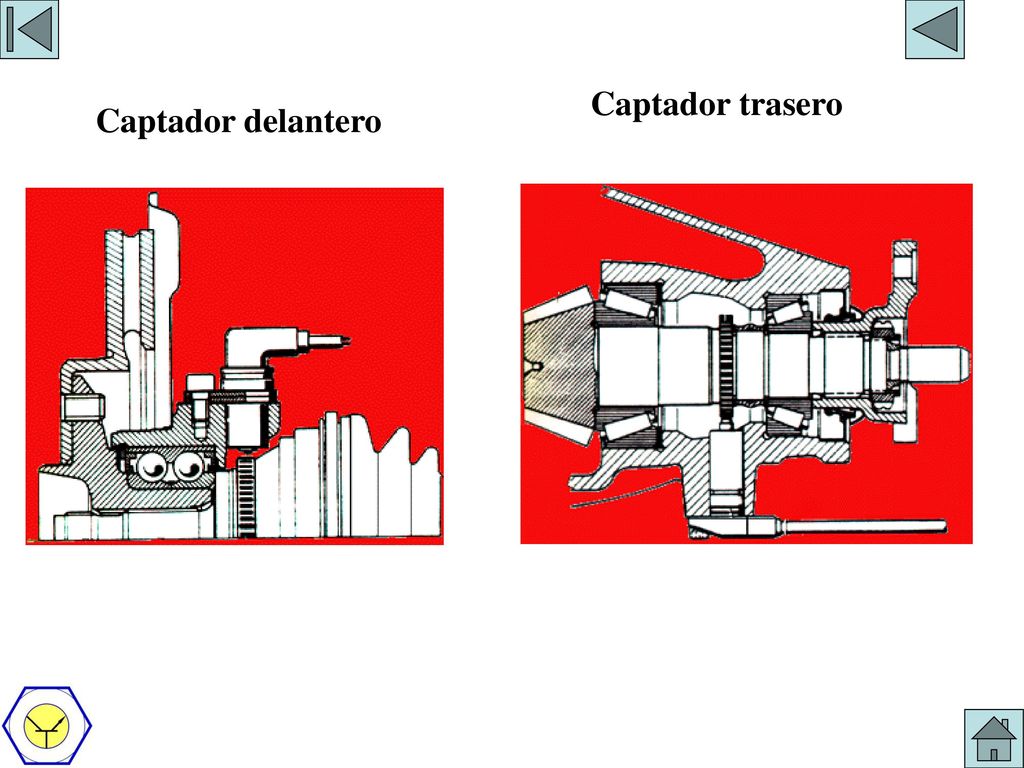

9 VISTA DE LOS CAPTADORES
Captador trasero Captador delantero

10 VISTA DE LAS PIEZAS HIDRAULICAS

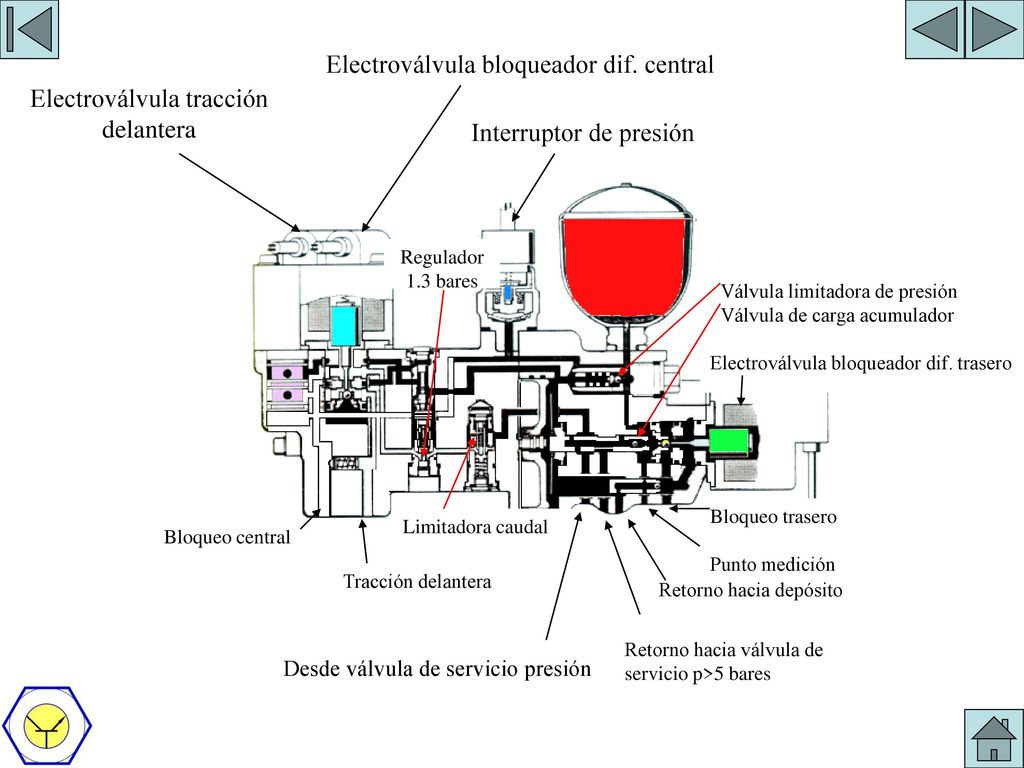

11 VISTA DEL CONJUNTO PARA BLOQUEO DE DIFERENCIAL
Electroválvula bloqueador dif. central Electroválvula tracción delantera Interruptor de presión Regulador 1.3 bares Válvula limitadora de presión Válvula de carga acumulador Electroválvula bloqueador dif. trasero Bloqueo trasero Limitadora caudal Bloqueo central Punto medición Tracción delantera Retorno hacia depósito Retorno hacia válvula de servicio p>5 bares Desde válvula de servicio presión

12 FUNCIONAMIENTO EN TRACCION TRASERA

13 PALANCA DE TEST Retornos al depósito Desde bomba
Hacia grupo control de válvulas Retornos al depósito Hacia acumulador desde grupo control de válvulas válvula de servicio Válvula de presión 5 bares

14 PALANCA DE TEST

15 Tracción total permanente
Con un sistema de tracción total permanente la fuerza de tracción es repartida y suministrada a los dos ejes Divisor de par Diferencial

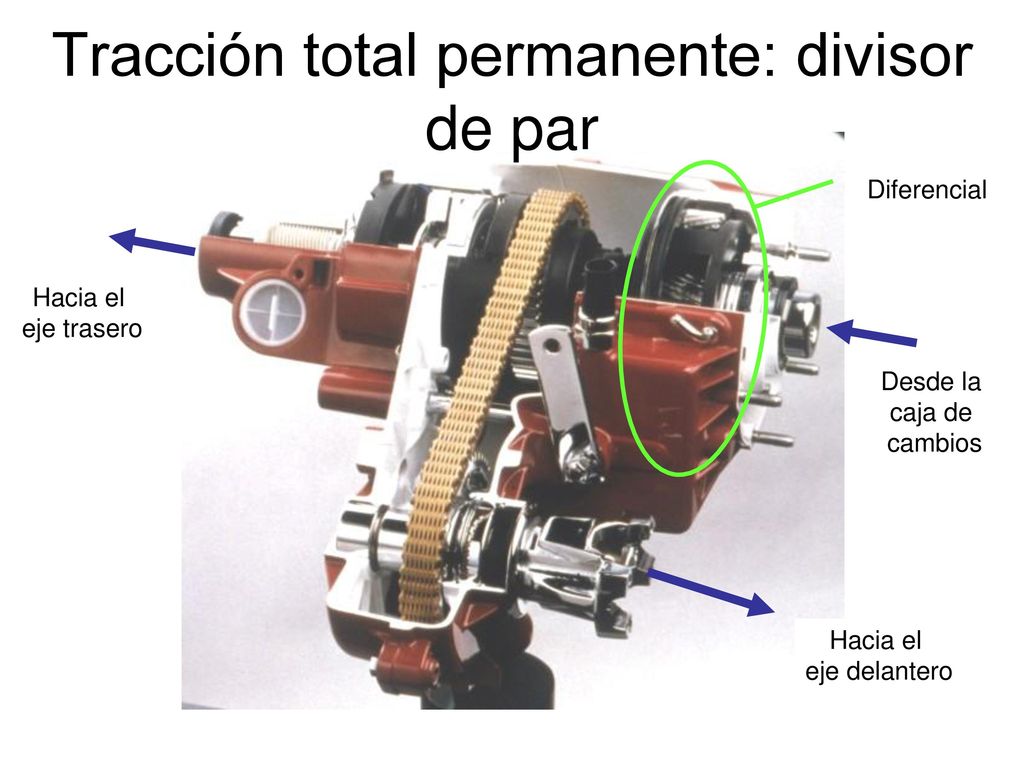

16 Tracción total permanente: divisor de par
Diferencial Hacia el eje trasero Desde la caja de cambios Hacia el eje delantero
