PUERTOS EN UNA PC Ing. Rigoberto Castro Hdez.

Presentación del tema: "PUERTOS EN UNA PC Ing. Rigoberto Castro Hdez."— Transcripción de la presentación:

1 PUERTOS EN UNA PC Ing. Rigoberto Castro Hdez

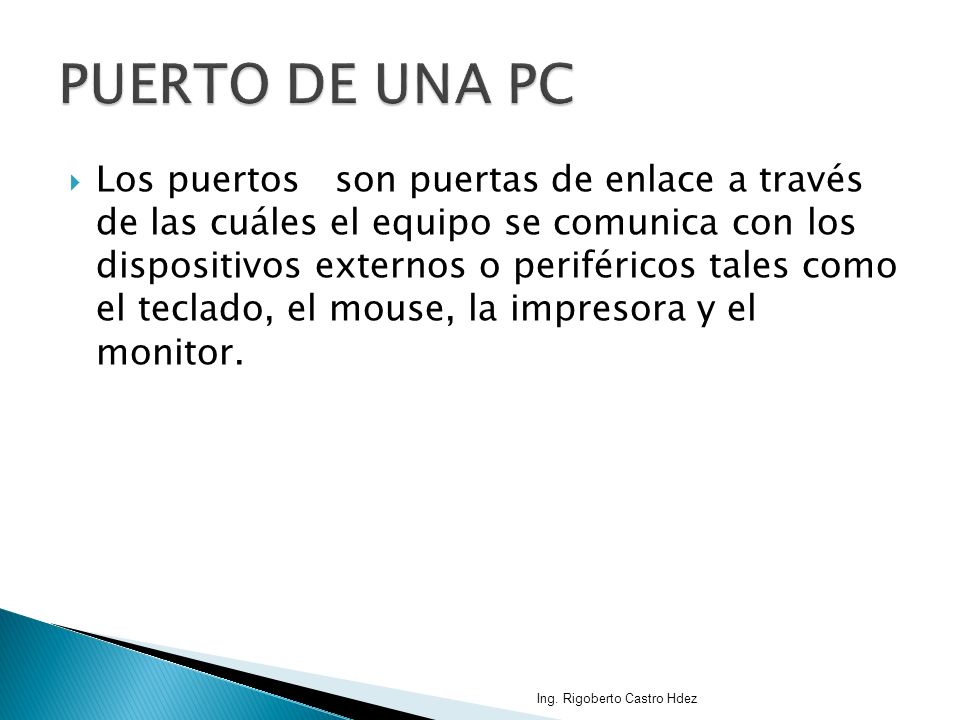

2 PUERTO DE UNA PC Los puertos son puertas de enlace a través de las cuáles el equipo se comunica con los dispositivos externos o periféricos tales como el teclado, el mouse, la impresora y el monitor. Ing. Rigoberto Castro Hdez

3 Puertos serie Ing. Rigoberto Castro Hdez

4 El puerto serie integrados usa conectores de 9 pines en el panel posterior. Estos puertos son compatibles con dispositivos como módems externos, impresoras o los mouse. También se le llama RS-232 Ing. Rigoberto Castro Hdez

5 Se utilizan prácticamente sólo para el teclado y el mouse.
La mayoría del software utiliza el término COM (derivado de comunicaciones) seguido de un número para designar un puerto serie (por ejemplo, COM1 ó COM2). Se utilizan prácticamente sólo para el teclado y el mouse. Ing. Rigoberto Castro Hdez

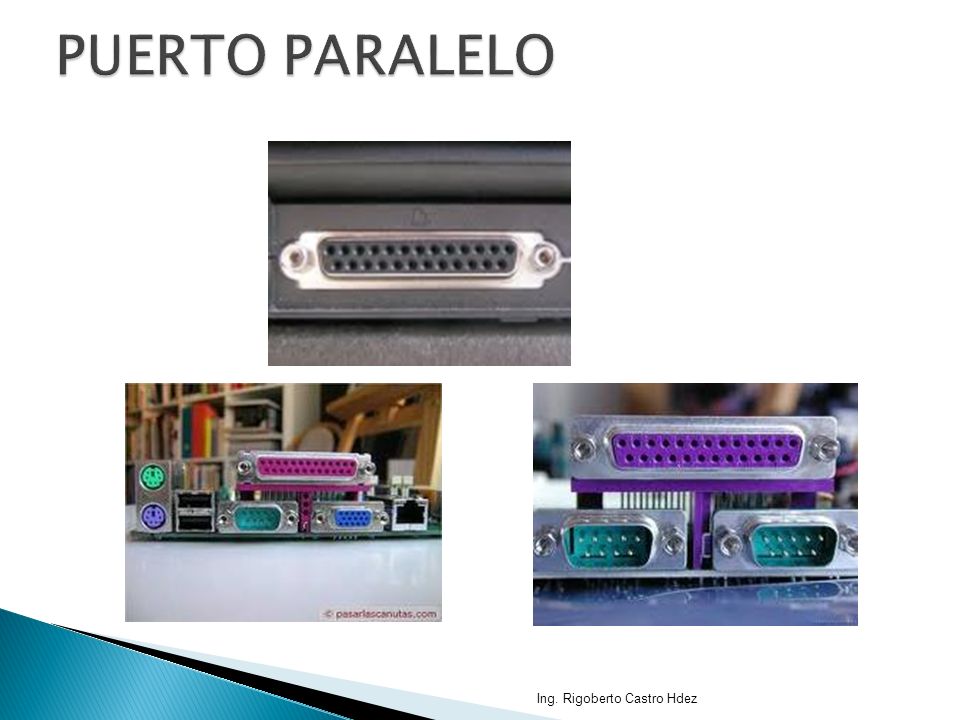

6 PUERTO PARALELO Ing. Rigoberto Castro Hdez

7 Ing. Rigoberto Castro Hdez

8 Usa un conector de 25 pines en el panel posterior del sistema.
El puerto paralelo se utiliza principalmente para impresoras. La mayoría de los software usan el término LPT (por impresor en línea) más un número para designar un puerto paralelo (por ejemplo, LPT1). Ing. Rigoberto Castro Hdez

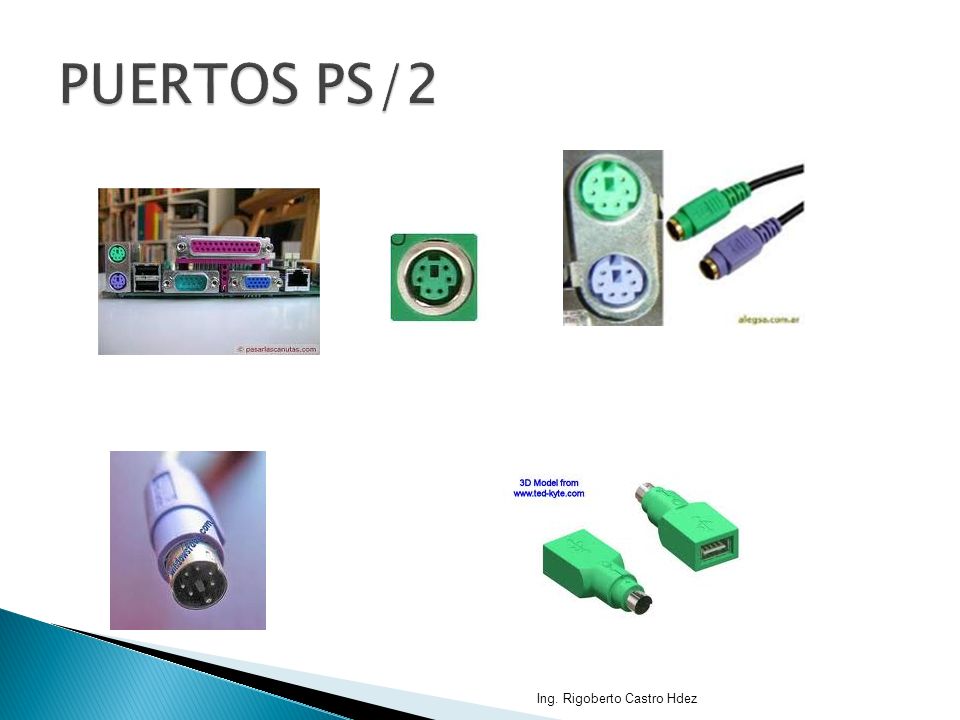

9 PUERTOS PS/2 Ing. Rigoberto Castro Hdez

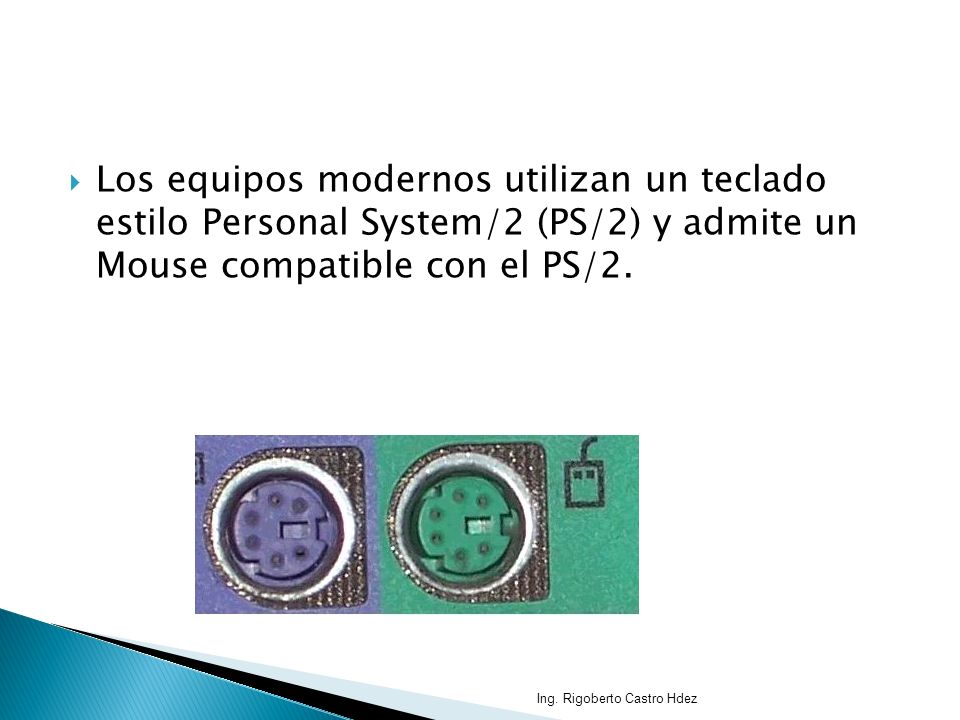

10 Los equipos modernos utilizan un teclado estilo Personal System/2 (PS/2) y admite un Mouse compatible con el PS/2. Ing. Rigoberto Castro Hdez

11 PUERTO DE VIDEO VGA Ing. Rigoberto Castro Hdez

12 El equipo utiliza un conector de alta densidad de 15 ines en el panel posterior para conectar al equipo un monitor compatible con el estándar VGA (Video Graphics Array [Arreglo de gráficos de vídeo]). Se utiliza para conectar el monitor u otros dispositivos de salida de imagen como DataShow. Ing. Rigoberto Castro Hdez

13 PUERTO USB Ing. Rigoberto Castro Hdez

14 USB Universal Serial Bus (bus serie universal) : Fue creado con finalidad de sustituir los puertos serie y paralelo, pero era necesario unificar todos los conectores creando uno más sencillo y de mayores prestaciones. Ing. Rigoberto Castro Hdez

15 Los periféricos para puertos USB son reconocidos automáticamente por el computador (y se configuran casi automáticamente) lo cual evita dolores de cabeza al instalar un nuevo dispositivo en el PC. Ing. Rigoberto Castro Hdez

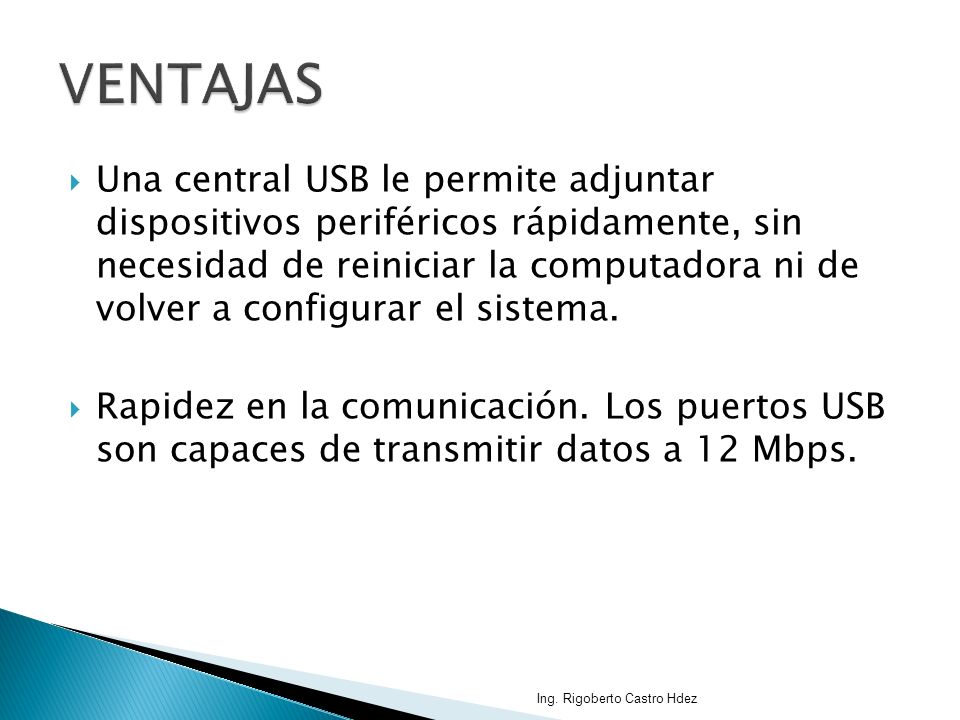

16 VENTAJAS Una central USB le permite adjuntar dispositivos periféricos rápidamente, sin necesidad de reiniciar la computadora ni de volver a configurar el sistema. Rapidez en la comunicación. Los puertos USB son capaces de transmitir datos a 12 Mbps. Ing. Rigoberto Castro Hdez

17 PUERTO DVI Ing. Rigoberto Castro Hdez

18 La sigla DVI proviene de ("Digital Visual Interface"), lo que traducido significa interfase visual digital. Actualmente este estándar compite contra los conectores VGA, conectores HDMI y los conectores S-video. Ing. Rigoberto Castro Hdez

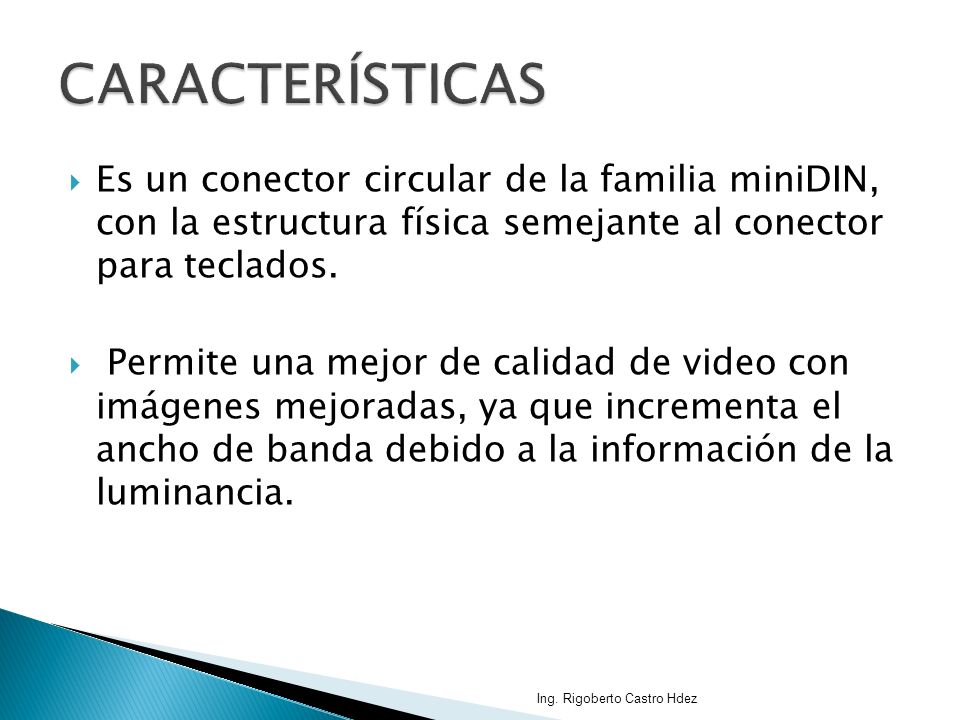

19 CARACTERÍSTICAS Es un conector circular de la familia miniDIN, con la estructura física semejante al conector para teclados. Permite una mejor de calidad de video con imágenes mejoradas, ya que incrementa el ancho de banda debido a la información de la luminancia. Ing. Rigoberto Castro Hdez

20 Se diferencia del video compuesto utilizado por otros estándares debido a que la luminancia y el color son enviados de manera independiente por diferentes cables Ing. Rigoberto Castro Hdez

21 SUPER –VIDEO (S-Video)
Ing. Rigoberto Castro Hdez

22 -Video («vídeo separado»), también conocido erroneamente como Super-Video), es un tipo de señal analógica de vídeo. Cuando se incluye en computadores portátiles, este aparato se conecta a un televisor mediante un cable S-Video. Esto hace que el televisor reproduzca automáticamente todo lo que muestra la pantalla del portátil Ing. Rigoberto Castro Hdez

23 S-Video se usa a menudo en televisores, reproductores de DVD, grabadores de vídeo, y videoconsolas modernas. Muchas tarjetas gráficas y tarjetas sintonizadoras de TV también tienen, respectivamente, salida y entrada de S-Video. También es muy común encontrar el conector S-Video en ordenadores portátiles Ing. Rigoberto Castro Hdez

24 PUERTO FIREWIRE Ing. Rigoberto Castro Hdez

25 Es un puerto de alta velocidad diseñado por Apple, para la conexión de perifericos en un computador.
Ing. Rigoberto Castro Hdez

26 Un periférico conectado mediante Universal Serial Bus (USB) alcanza una velocidad máxima de 12 Mb por segundo, frente a los 400 Mb (50 MBps) por segundo que puede llegar a alcanzar la conexión mediante FireWire. Ing. Rigoberto Castro Hdez

27 Compañías como Dell, Gateway o HP están empezando a vender equipos con este interfaz incorporado. Y Apple en sus G4, nuevos iMac y PowerBook G3 también lo utiliza. Ing. Rigoberto Castro Hdez

28 PUERTOS DE RED RJ-45 Ing. Rigoberto Castro Hdez

29 Es una puerto utilizado comúnmente en las redes de computadoras, sus siglas corresponden a "Registered Jack" o "Clavija Registrada", que a su vez es parte del código de regulaciones de Estados Unidos. Ing. Rigoberto Castro Hdez

30 PUERTO RCA Ing. Rigoberto Castro Hdez

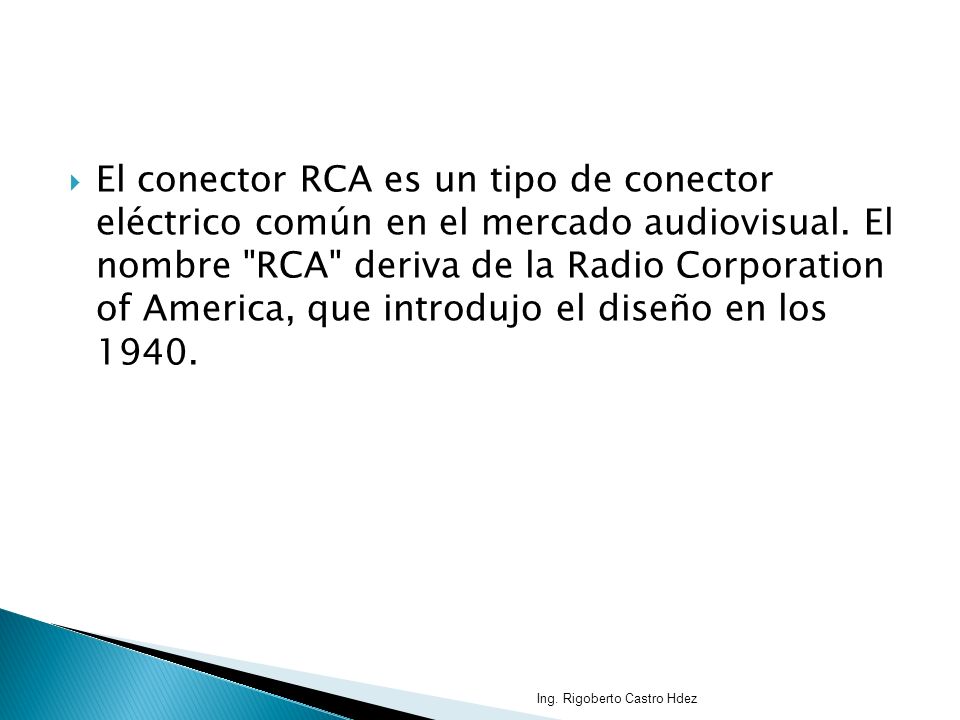

31 El conector RCA es un tipo de conector eléctrico común en el mercado audiovisual. El nombre "RCA" deriva de la Radio Corporation of America, que introdujo el diseño en los Ing. Rigoberto Castro Hdez

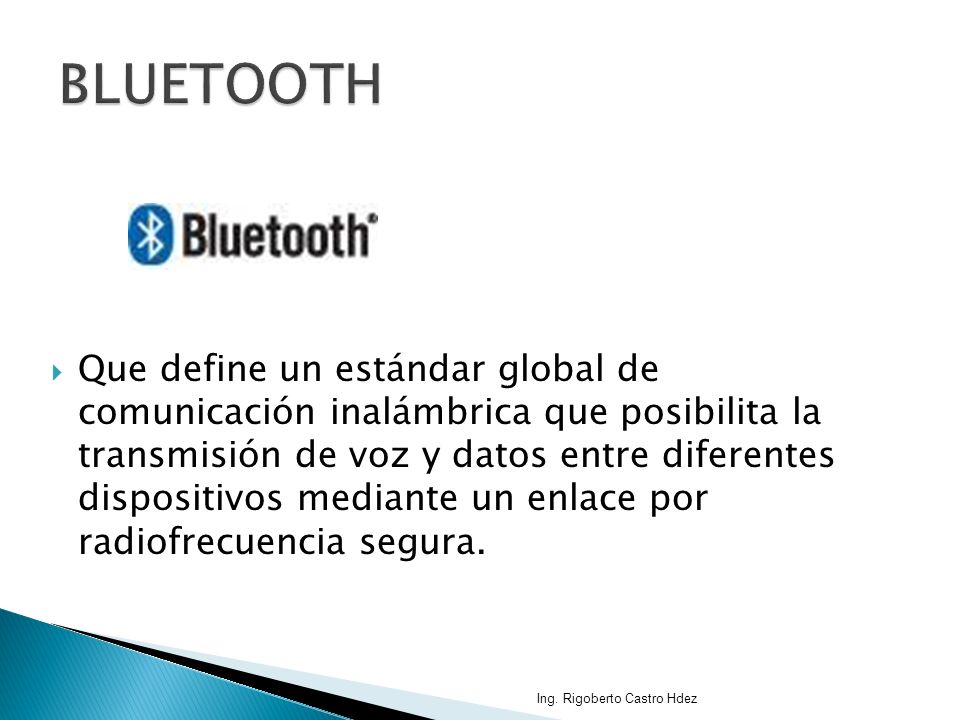

32 BLUETOOTH Que define un estándar global de comunicación inalámbrica que posibilita la transmisión de voz y datos entre diferentes dispositivos mediante un enlace por radiofrecuencia segura. Ing. Rigoberto Castro Hdez

33 Puede estar presente en impresoras, PDA, teléfonos celulares, cámaras fotográficas, etc.
Ing. Rigoberto Castro Hdez

34 MOTHERBOARD Ing. Rigoberto Castro Hdez

35 Ing. Rigoberto Castro Hdez

36 Ing. Rigoberto Castro Hdez

37 Ing. Rigoberto Castro Hdez

38 Ing. Rigoberto Castro Hdez

39 BUSES DE EXPANSION Son ranuras que permiten agregar nuevos puertos a una computadora mediante tarjetas, ya sea para mejorar el rendimiento o para sustituir puertos integrados dañados. Ing. Rigoberto Castro Hdez

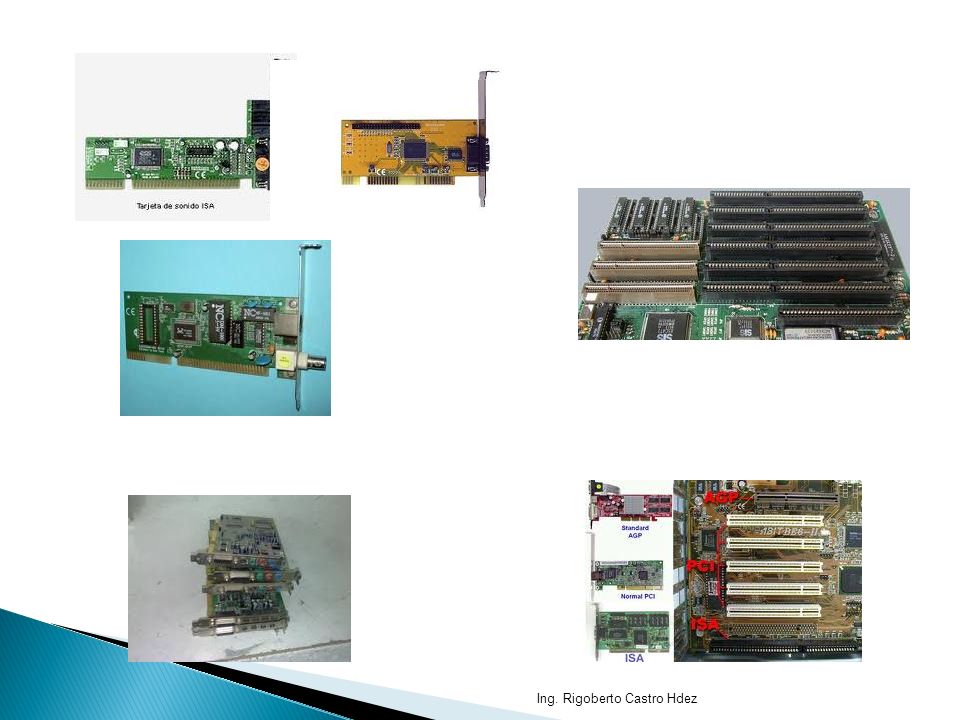

40 ISA (Industry Standard Architecture )
Arquitectura Estándar Industrial, es una arquitectura de bus creada por IBM en 1980 Ing. Rigoberto Castro Hdez

41 Ing. Rigoberto Castro Hdez

42 SLOP PCI “Peripheral Component Interconnect” o interconexión de componentes periféricos, y son componentes hardware que se conectan a la placa base de tu ordenador; del tamaño de una caja de CD mas o menos, y una variedad de usos. Todos los procesos los hace a través del BUS interno de la propia placa base. Ing. Rigoberto Castro Hdez

43 Las tarjetas PCI son un término general para varias funcionalidades
Las tarjetas PCI son un término general para varias funcionalidades. Se pueden usar para video, puertos Ethernet , tarjetas de sonido, wifi e incluso puertos USB. Son tarjetas que nos proveen de servicios según nuestras necesidades. Ing. Rigoberto Castro Hdez

44 Ing. Rigoberto Castro Hdez

45 Ing. Rigoberto Castro Hdez

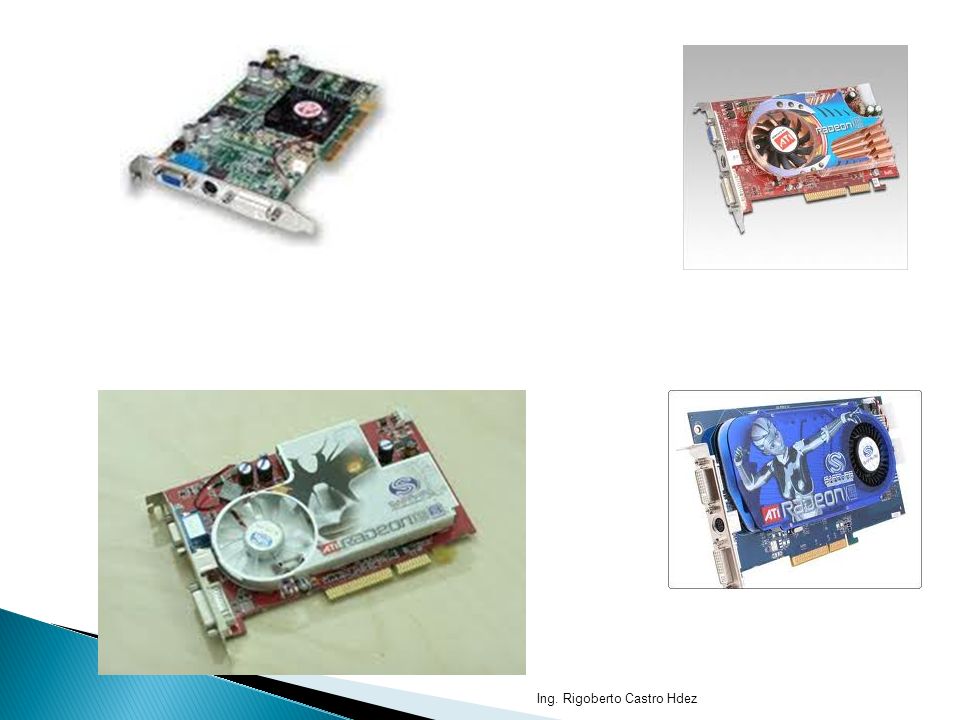

46 Accelerated Graphics Port (AGP)
Puerto de Gráficos Acelerado, en ocasiones llamado Advanced Graphics Port, Puerto de Gráficos Avanzado) es un puerto (puesto que sólo se puede conectar un dispositivo, mientras que en el bus PCI se pueden conectar varios) desarrollado por Intel en como solución a los cuellos de botella que se producían en las tarjetas gráficas que usaban el bus PCI Ing. Rigoberto Castro Hdez

47 Ing. Rigoberto Castro Hdez

48 Ing. Rigoberto Castro Hdez

49 El puerto AGP se utiliza exclusivamente para conectar tarjetas gráficas, y debido a su arquitectura sólo puede haber una ranura. Dicha ranura mide unos 8 cm y se encuentra a un lado de las ranuras PCI. A partir de 2006, el uso del puerto AGP ha ido disminuyendo con la aparición de una nueva evolución conocida como PCI-Express. Así, los principales fabricantes de tarjetas gráficas, como ATI y nVIDIA, han ido presentando cada vez menos productos para este puerto. Ing. Rigoberto Castro Hdez

50 PCI-EXPRESS Es un nuevo desarrollo del bus PCI que usa los conceptos de programación y los estándares de comunicación existentes, pero se basa en un sistema de comunicación serie mucho más rápido. PCI Express es abreviado como PCI-E o PCIe Este sistema es apoyado principalmente por Intel Ing. Rigoberto Castro Hdez

51 Ing. Rigoberto Castro Hdez
