1 Sistema de Monitorización y Control Web centralizado IEC61850 – OPC para el desarrollo e Integración de microrredes eléctricas en la red de distribución. Juan Jóse Valera, Gaizka Landa, Zamudio, 24/04/08

2 Grandes Unidades de Generación aportando energía a las redes de transporte. Configuración de la red en una única dirección MICRORRED Situación actual de la red SITUACIÓN ACTUAL PROPÓSITOS Mejora en la administración de la red Aumentar márgenes de explotación Desarrollo de las Microrredes

3 Una microrred es un sistema integrado de suministro de energía que consiste en cargas, fuentes de generación distribuidas y equipos de almacenamiento que funcionando como un sistema integrado pueden operar conectados al sistema eléctrico o de manera aislada. La generación existente en la microrred es capaz de suministrar energía a una parte significativa de la demanda interna, incluso en situación aislada. La microrred posee control independiente y puede pasar a la situación de isla mediante una interrupción mínima del servicio. MICRORRED Definición de Microred

4 MICRORRED Definición de Microred

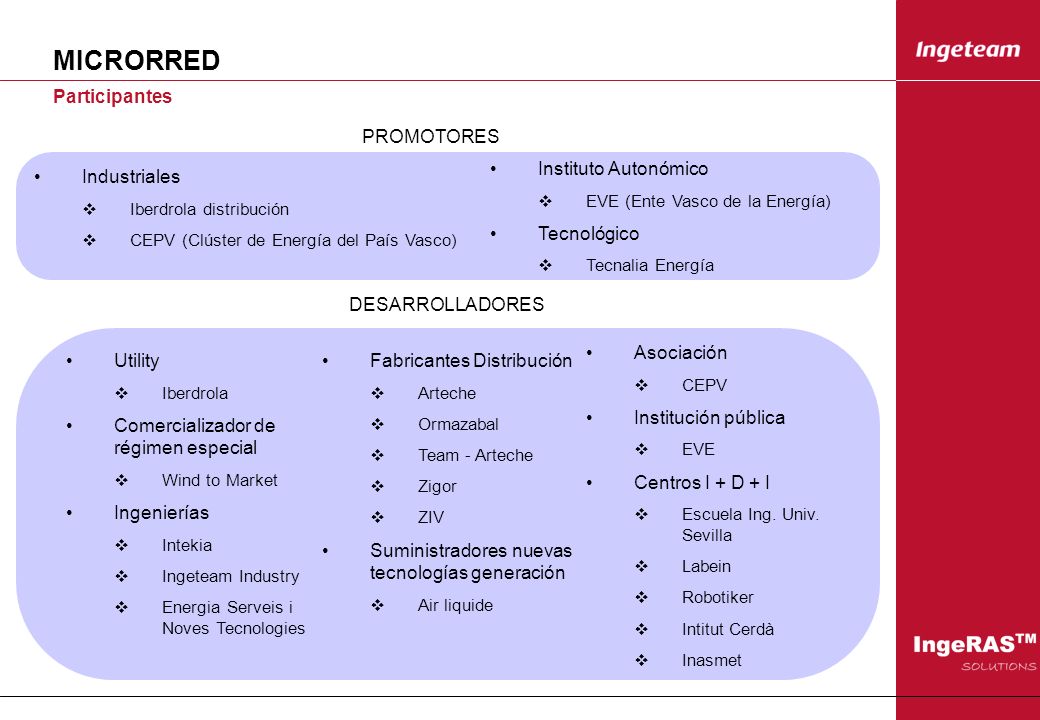

5 PROMOTORES Industriales Iberdrola distribución CEPV (Clúster de Energía del País Vasco) MICRORRED Participantes Instituto Autonómico EVE (Ente Vasco de la Energía) Tecnológico Tecnalia Energía DESARROLLADORES Utility Iberdrola Comercializador de régimen especial Wind to Market Ingenierías Intekia Ingeteam Industry Energia Serveis i Noves Tecnologies Fabricantes Distribución Arteche Ormazabal Team - Arteche Zigor ZIV Suministradores nuevas tecnologías generación Air liquide Asociación CEPV Institución pública EVE Centros I + D + I Escuela Ing. Univ. Sevilla Labein Robotiker Intitut Cerdà Inasmet

6 MICRORRED Objetivos generales de Ingeteam Desarrollo de una arquitectura multisolucion aplicable a diferentes sectores (Energético, Industrial, Naval..) basada en 6 conceptos principales: Adquisición, Transmitir, Monitorizar, Telecontrolar, Mantener y Virtualizar. Adquisición: Adquisición de datos (parques, plantas, buques, equipos móviles..) Transmitir : Comunicaciones Wireless y Móviles. Monitorizar: Mediante interfaz Web. Telecontrolar y mantener : Operar, Asistir y mantener remotamente. Virtualizar : Crear instalaciones virtuales (parques, plantas, flotas. ). Ejemplo IngeRAS PV Huerta SolarComunicaciones GPRSMonitorización Web

7 MICRORRED Descripción de la solución planteada por Ingeteam

8 MICRORRED Descripción de la solución planteada por Ingeteam

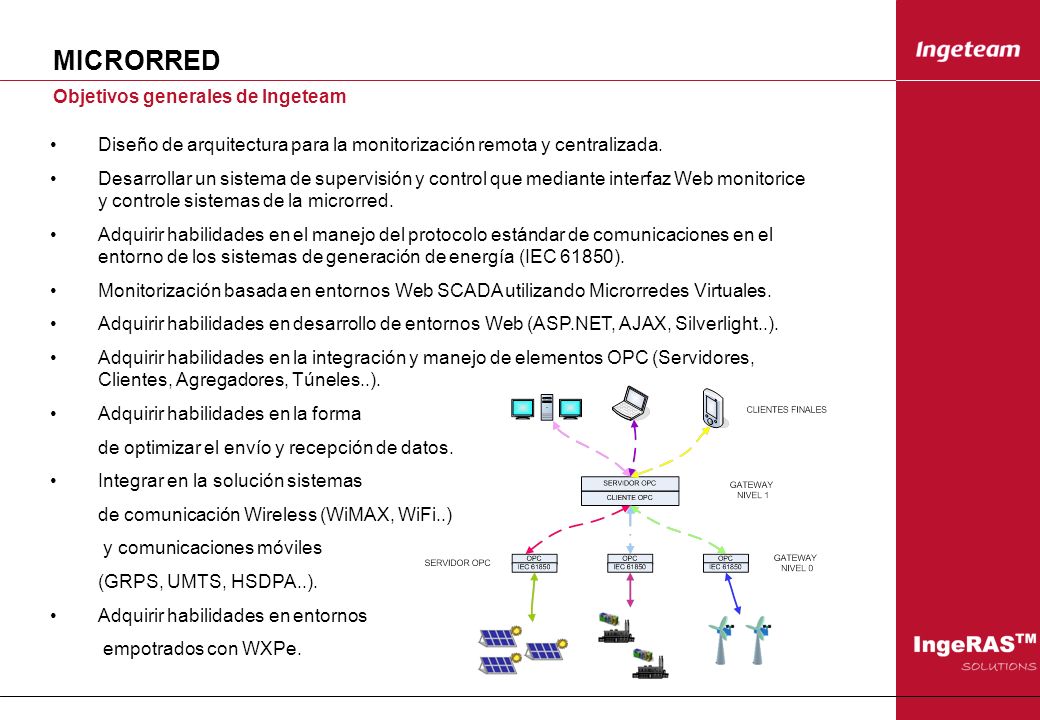

9 MICRORRED Objetivos generales de Ingeteam Diseño de arquitectura para la monitorización remota y centralizada. Desarrollar un sistema de supervisión y control que mediante interfaz Web monitorice y controle sistemas de la microrred. Adquirir habilidades en el manejo del protocolo estándar de comunicaciones en el entorno de los sistemas de generación de energía (IEC 61850). Monitorización basada en entornos Web SCADA utilizando Microrredes Virtuales. Adquirir habilidades en desarrollo de entornos Web (ASP.NET, AJAX, Silverlight..). Adquirir habilidades en la integración y manejo de elementos OPC (Servidores, Clientes, Agregadores, Túneles..). Adquirir habilidades en la forma de optimizar el envío y recepción de datos. Integrar en la solución sistemas de comunicación Wireless (WiMAX, WiFi..) y comunicaciones móviles (GRPS, UMTS, HSDPA..). Adquirir habilidades en entornos empotrados con WXPe.

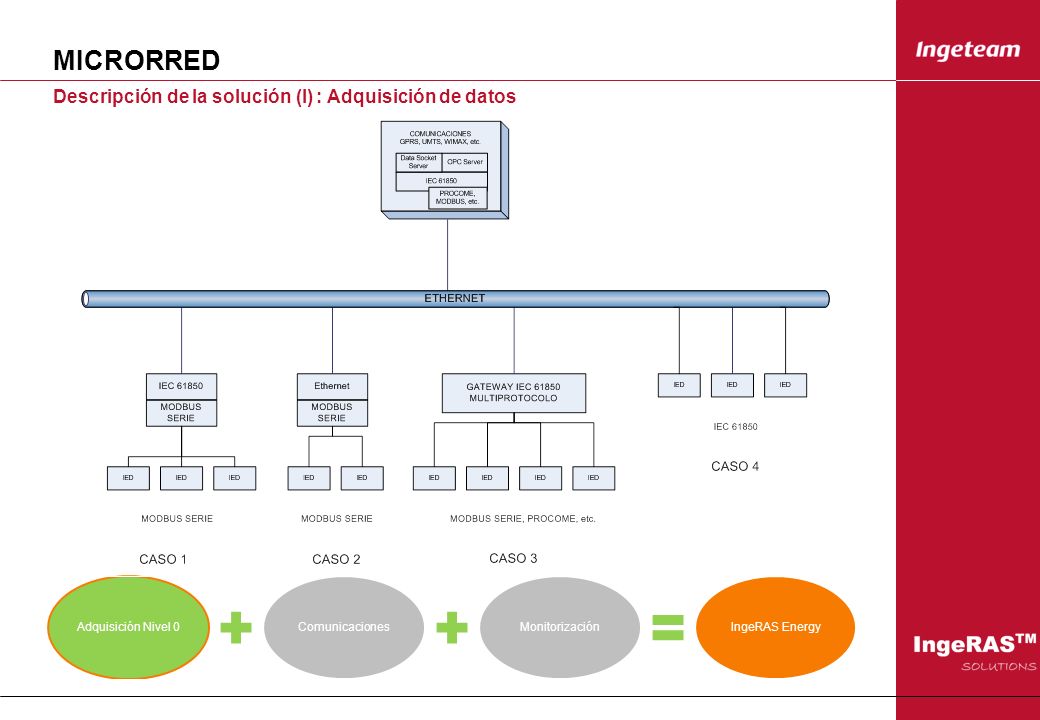

10 MICRORRED Descripción de la solución (I) : Adquisición de datos Adquisición Nivel 0ComunicacionesMonitorizaciónIngeRAS Energy

11 MICRORRED Descripción de la solución (II) : Comunicaciones OPC. Adquisición Nivel 0ComunicacionesMonitorizaciónIngeRAS Energy Comunicaciones inalámbricas WIFI WIMAX Comunicaciones móviles GPRS UMTS HSPDA Nivel 0 :Planta Virtual Nivel 1 :Centro de Control

12 MICRORRED Descripción de la solución (II) : Monitorización. Adquisición Nivel 0ComunicacionesMonitorizaciónIngeRAS Energy Nivel 2 : Nivel 1 :Centro de Control

13 Microrred PSE
